Udskiftning af et hjul
Værktøjet ligger i en værktøjskasse.
Adgang til værktøjet
1. Hjulnøgle. Bruges til afmontering af hjulboltene og hævning/sænkning af donkraften.2. Donkraft. Bruges til at løfte bilen i forbindelse med punktering.3. Værktøj til afmontering af nav- og hjulkapsler. Hvis din bil er udstyret med dette værktøj, bruges det til at afmontere hjulboltenes hætter på aluhjul eller hjulkapslen på pladehjul.4. Specialtop til låsebolte. Bruges sammen med hjulnøglen til de specielle "låsebolte".5. Bugserkrog.
For yderligere oplysninger om bugsering, se det pågældende afsnit.
Donkraften må kun bruges til at udskifte et beskadiget dæk.Donkraften kræver ingen vedligeholdelse.
Donkraften overholder EU-reglerne i maskindirektivet 2006/42/EF.
Oversigt over værktøjet
Dette værktøj er særligt beregnet til din bil og varierer afh. af udstyrsniveau. Brug det ikke til andre formål.
For yderligere oplysninger vedrørende Værktøjskassen, se det pågældende afsnit.
8
Problemløsning

292
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02

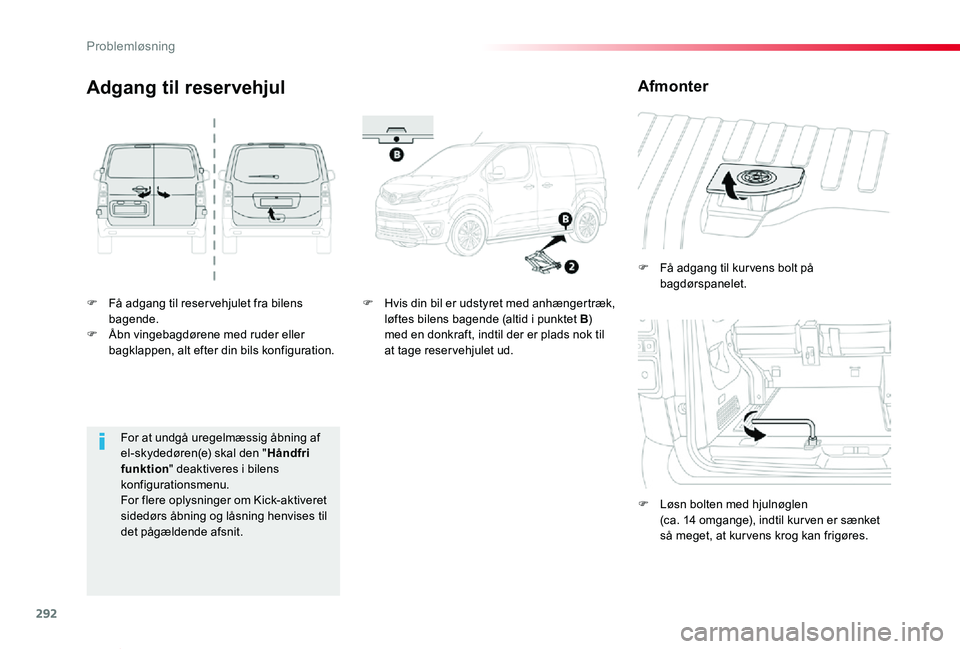

F Få adgang til reser vehjulet fra bilens bagende.F Åbn vingebagdørene med ruder eller bagklappen, alt efter din bils konfiguration.
F Få adgang til kur vens bolt på bagdørspanelet.
F Løsn bolten med hjulnøglen (ca. 14 omgange), indtil kur ven er sænket så meget, at kur vens krog kan frigøres.
Adgang til reservehjul
F Hvis din bil er udstyret med anhængertræk, løftes bilens bagende (altid i punktet B) med en donkraft, indtil der er plads nok til at tage reservehjulet ud.
Afmonter
For at undgå uregelmæssig åbning af el-skydedøren(e) skal den "Håndfri funktion" deaktiveres i bilens konfigurationsmenu.For flere oplysninger om Kick-aktiveret sidedørs åbning og låsning henvises til det pågældende afsnit.
Problemløsning

293
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02

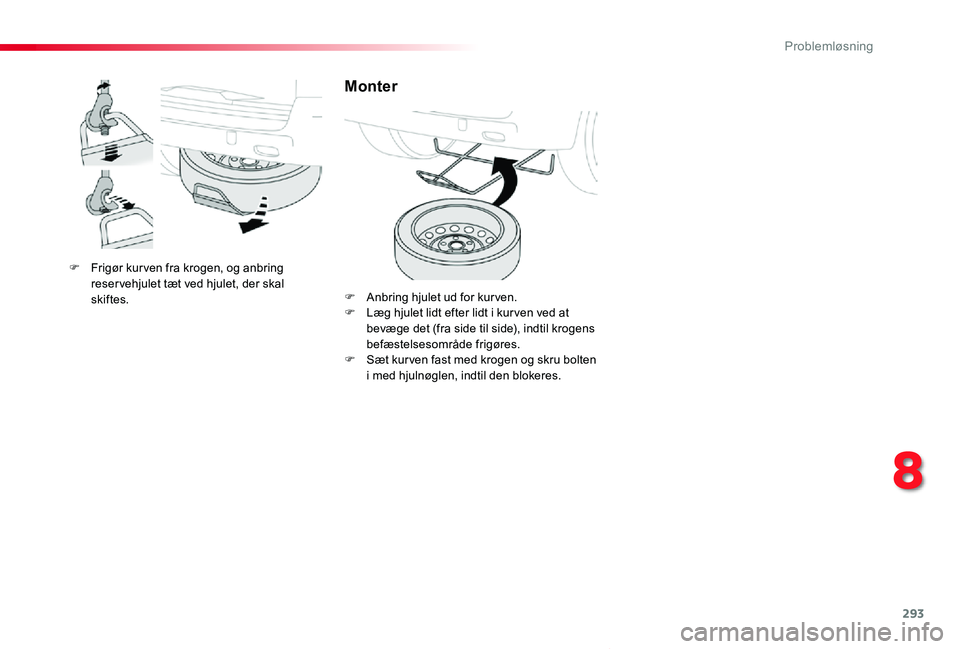

F Frigør kur ven fra krogen, og anbring reser vehjulet tæt ved hjulet, der skal skiftes.
Monter
F Anbring hjulet ud for kur ven.F Læg hjulet lidt efter lidt i kur ven ved at bevæge det (fra side til side), indtil krogens befæstelsesområde frigøres.F Sæt kur ven fast med krogen og skru bolten i med hjulnøglen, indtil den blokeres.
8
Problemløsning

294
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02
F Hvis din bil er udstyret med et stålhjul, fjernes hjulkapslen med værktøjet 3.F Hvis din bil er udstyret med et aluhjul fjernes hætten fra hver enkelt hjulbolt med værktøjet 3.F Hvis bilen er udstyret med specialtoppen 4, monteres den på hjulnøglen 1 til at frigøre låsebolten.F Frigør (uden at fjerne dem) de andre hjulbolte udelukkende med hjulnøglen 1.
F Placer donkraftens fod på jorden, og sørg for, at den er i niveau med støttepunktet A eller B på under vognen, tættest muligt på det hjul, der skal udskiftes.
Afmontering af hjul
Parkering af bilen
Parker bilen, så den ikke generer trafikken og helst på et vandret, stabilt og skridsikkert underlag.
Brug ikke:- Donkraften til andre formål end til at løfte bilen med.
- En anden donkraft end den, der oprindeligt fulgte med bilen.
Hvis din bil har manuel gearkasse, skal du sætte den i 1. gear og afbryde tændingen, så hjulene blokeres.
Hvis din bil har automatgearkasse, skal du sætte gear vælgeren i position P og afbryde tændingen, så hjulene blokeres.
Hvis din bil har elektronisk styret manuel gearkasse, skal du sætte gearvælgeren i position A og afbryde tændingen, så hjulene blokeres.
Træk parkeringsbremsen og
kontroller at kontrollampen tænder i instrumentgruppen.Sørg for at passagererne er stået ud af bilen og står på et sikkert sted.Læg dig aldrig ind under en bil, der kun holdes af en donkraft. Brug en buk.
Problemløsning

295
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02

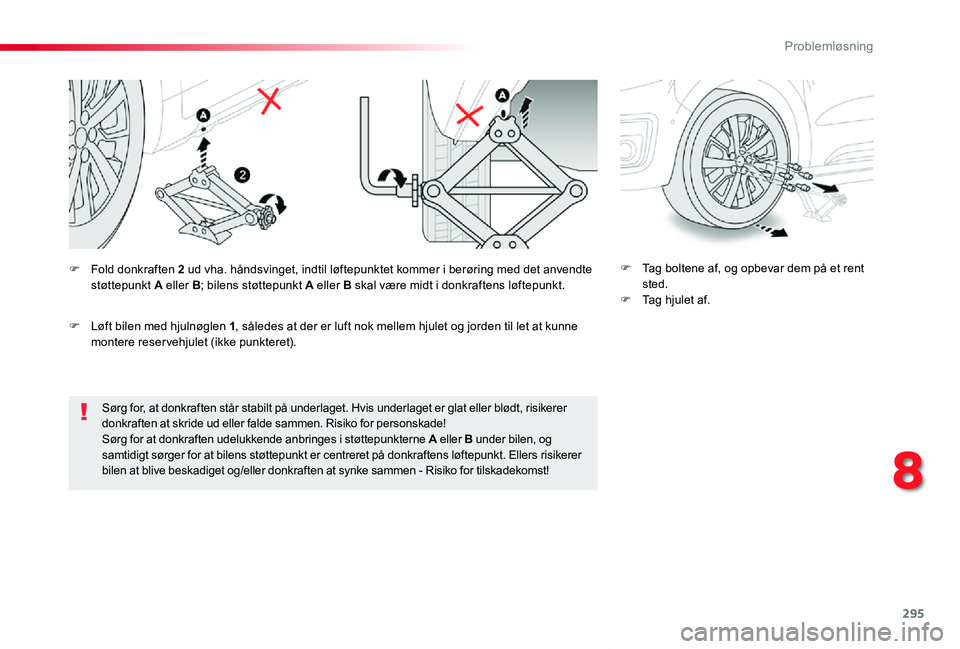

Sørg for, at donkraften står stabilt på underlaget. Hvis underlaget er glat eller blødt, risikerer donkraften at skride ud eller falde sammen. Risiko for personskade!Sørg for at donkraften udelukkende anbringes i støttepunkterne A eller B under bilen, og samtidigt sørger for at bilens støttepunkt er centreret på donkraftens løftepunkt. Ellers risikerer bilen at blive beskadiget og/eller donkraften at synke sammen - Risiko for tilskadekomst!
F Tag boltene af, og opbevar dem på et rent sted.F Tag hjulet af.
F Fold donkraften 2 ud vha. håndsvinget, indtil løftepunktet kommer i berøring med det anvendte støttepunkt A eller B; bilens støttepunkt A eller B skal være midt i donkraftens løftepunkt.
F Løft bilen med hjulnøglen 1, således at der er luft nok mellem hjulet og jorden til let at kunne montere reservehjulet (ikke punkteret).
8
Problemløsning

296
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02

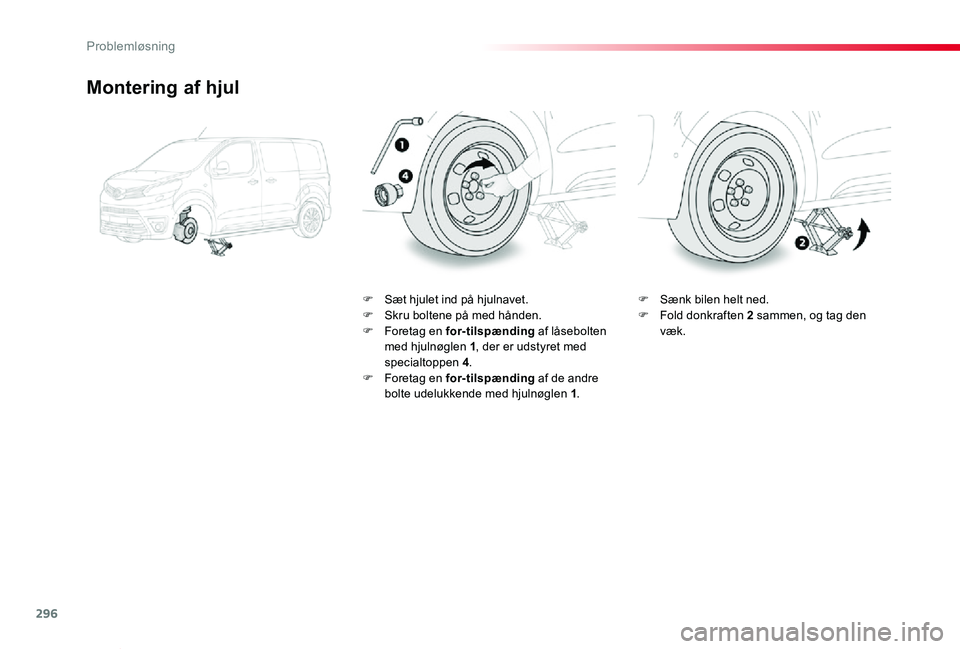

Montering af hjul
F Sæt hjulet ind på hjulnavet.F Skru boltene på med hånden.F Foretag en for-tilspænding af låsebolten med hjulnøglen 1, der er udstyret med specialtoppen 4.F Foretag en for-tilspænding af de andre bolte udelukkende med hjulnøglen 1.
F Sænk bilen helt ned.F Fold donkraften 2 sammen, og tag den væk.
Problemløsning

297
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02
F Bloker låsebolten med hjulnøglen 1, der er udstyret med specialtoppen 4.F Bloker de andre hjulbolte udelukkende med hjulnøglen 1.F Læg værktøjet på plads i værktøjskassen.
Dæktrykket er angivet på denne mærkat.
Efter udskiftning af hjul
Opbevar det punkterede hjul korrekt i kurven.Få boltenes tilspænding og dæktrykket i reser vehjulet kontrolleret af en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette u d s t y r.Få det punkterede hjul repareret, og sæt det på bilen igen hurtigst muligt.
Hvis din bil har advarselssystem for dæktryk, skal dæktrykket kontrolleres, og systemet nulstilles.
Tyre Pressure Warning System (TPWS)
Reservehjulet i stål har ingen føler.
Hjul med stor
hjulkapsel
Under montering af hjulet: Sæt hjulkapslen på ved at begynde med at placere indhakket ud for ventilen og
trykke på hjulkapslens omkreds med
den flade hånd.
For yderligere oplysninger om Dæktrykregistrering, se det pågældende afsnit.
8
Problemløsning

298
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02

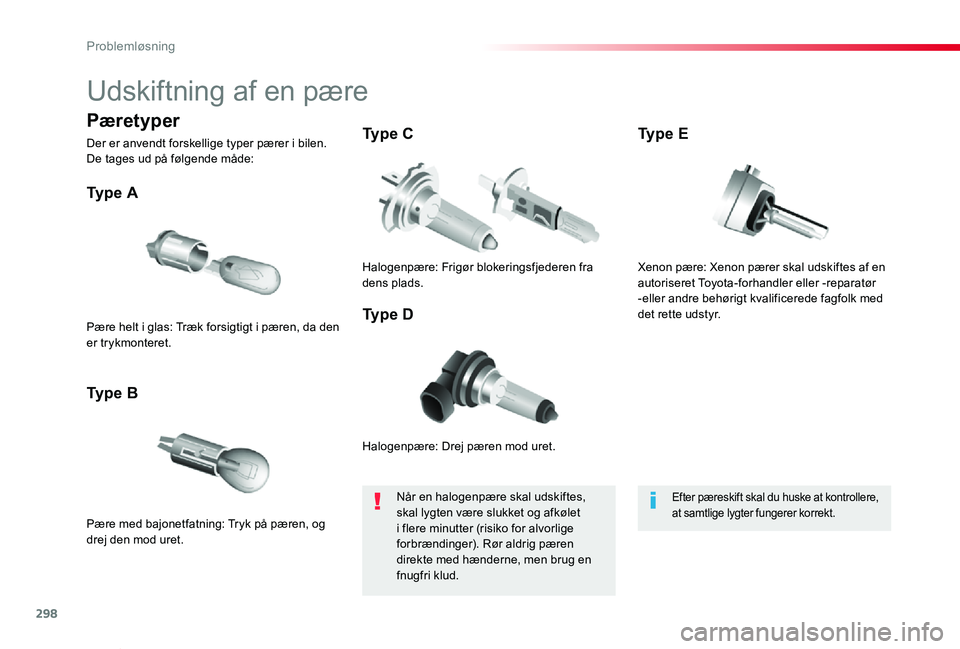

Udskiftning af en pære
Halogenpære: Drej pæren mod uret.
Ty p e A
Pære med bajonetfatning: Tryk på pæren, og drej den mod uret.
Ty p e B
Ty p e C
Ty p e DPære helt i glas: Træk forsigtigt i pæren, da den er trykmonteret.
Halogenpære: Frigør blokeringsfjederen fra dens plads.
Når en halogenpære skal udskiftes, skal lygten være slukket og afkølet i flere minutter (risiko for alvorlige forbrændinger). Rør aldrig pæren direkte med hænderne, men brug en fnugfri klud.
Efter pæreskift skal du huske at kontrollere, at samtlige lygter fungerer korrekt.
Pæretyper
Der er anvendt forskellige typer pærer i bilen. De tages ud på følgende måde:
Xenon pære: Xenon pærer skal udskiftes af en autoriseret Toyota-forhandler eller -reparatør -eller andre behørigt kvalificerede fagfolk med det rette udstyr.
Ty p e E
Problemløsning

299
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02

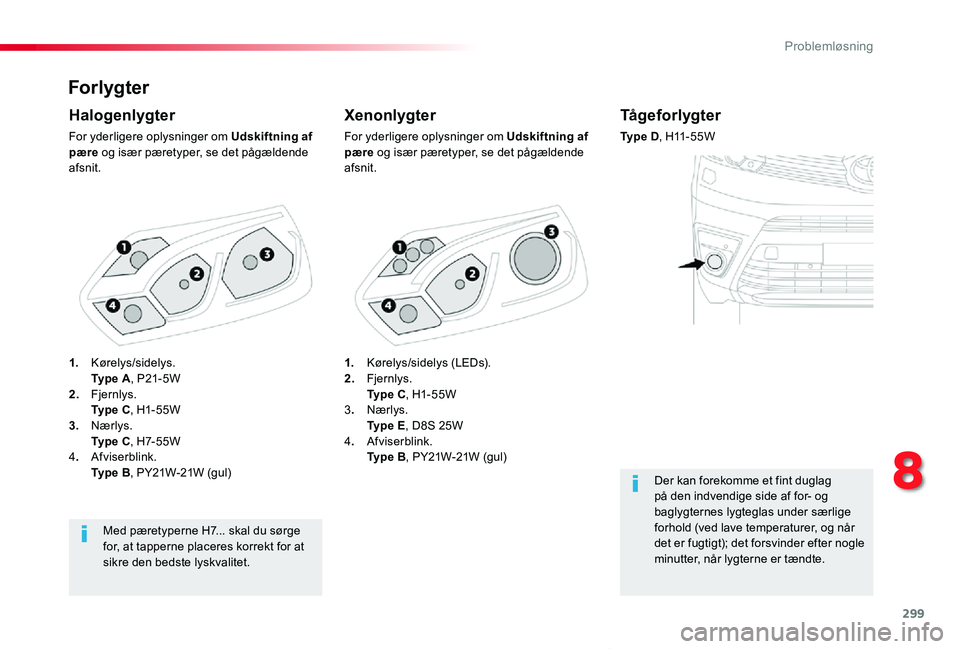

Forlygter
Xenonlygter
For yderligere oplysninger om Udskiftning af pære og især pæretyper, se det pågældende afsnit.
Halogenlygter
For yderligere oplysninger om Udskiftning af pære og især pæretyper, se det pågældende afsnit.
Med pæretyperne H7... skal du sørge for, at tapperne placeres korrekt for at sikre den bedste lyskvalitet.
Tågeforlygter
Ty p e D, H11 - 5 5 W
Der kan forekomme et fint duglag på den indvendige side af for- og baglygternes lygteglas under særlige forhold (ved lave temperaturer, og når det er fugtigt); det forsvinder efter nogle
minutter, når lygterne er tændte.
1. Kørelys/sidelys (LEDs).2. Fjernlys. Ty p e C, H1- 55W3. Nærlys. Ty p e E, D8S 25W4. Afviserblink. Ty p e B, PY21W-21W (gul)
1. Kørelys/sidelys. Ty p e A, P21- 5W2. Fjernlys. Ty p e C, H1- 55W3. Nærlys. Ty p e C, H7- 5 5 W4. Afviserblink. Ty p e B, PY21W-21W (gul)
8
Problemløsning

300
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02

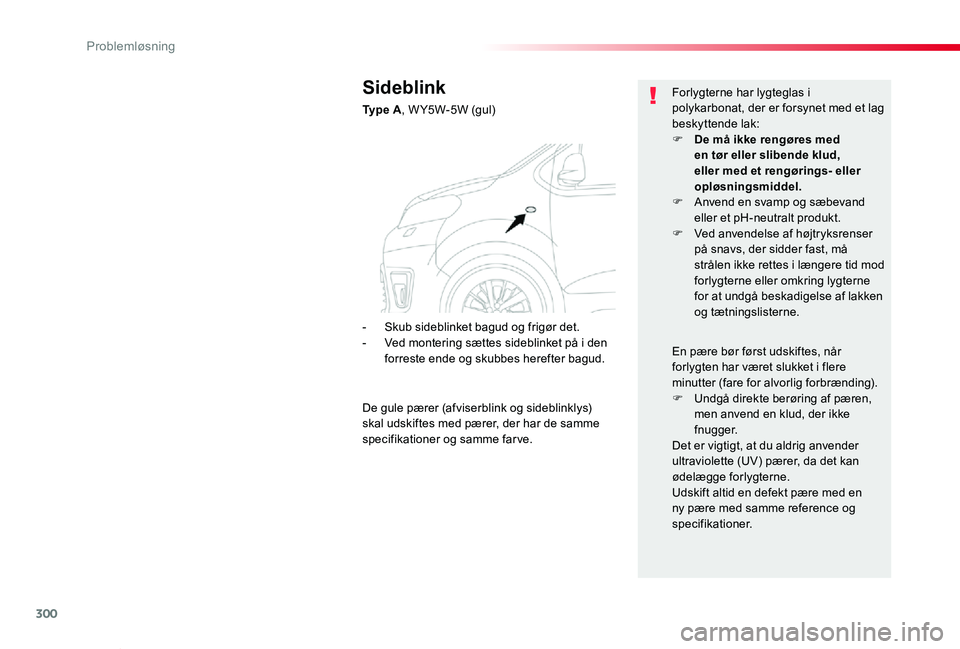

Sideblink
Ty p e A, W Y5W-5W (gul)
Forlygterne har lygteglas i polykarbonat, der er forsynet med et lag beskyttende lak:F De må ikke rengøres med en tør eller slibende klud, eller med et rengørings- eller opløsningsmiddel.F Anvend en svamp og sæbevand eller et pH-neutralt produkt.F Ved anvendelse af højtryksrenser på snavs, der sidder fast, må strålen ikke rettes i længere tid mod forlygterne eller omkring lygterne for at undgå beskadigelse af lakken og tætningslisterne.
En pære bør først udskiftes, når forlygten har været slukket i flere minutter (fare for alvorlig forbrænding).F Undgå direkte berøring af pæren, men anvend en klud, der ikke fnugger.Det er vigtigt, at du aldrig anvender ultraviolette (UV) pærer, da det kan ødelægge forlygterne.Udskift altid en defekt pære med en ny pære med samme reference og specifikationer.
- Skub sideblinket bagud og frigør det.- Ved montering sættes sideblinket på i den forreste ende og skubbes herefter bagud.
De gule pærer (afviserblink og sideblinklys) skal udskiftes med pærer, der har de samme specifikationer og samme farve.
