TOYOTA PROACE VERSO 2020 Brugsanvisning (in Danish)

311
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02
F Afclips dækslet ved at trække øverst i venstre side og derefter i højre side.F Fjern dækslet helt.
I ordenDefekt
Ta n g
Adgang til værktøj
F Tag tangen ud.
Tangen er fastgjort bag på sikringsboksens dæksel på instrumentbordets stolpe.
Før en sikring udskiftes, er det nødvendigt:F At kende årsagen til fejlen og udbedre den.F At afbryde alle el-forbrugere.F At standse bilen og afbryde tændingen.F Af lokalisere den defekte sikring vha. oversigten og skemaerne, der findes på de følgende sider.

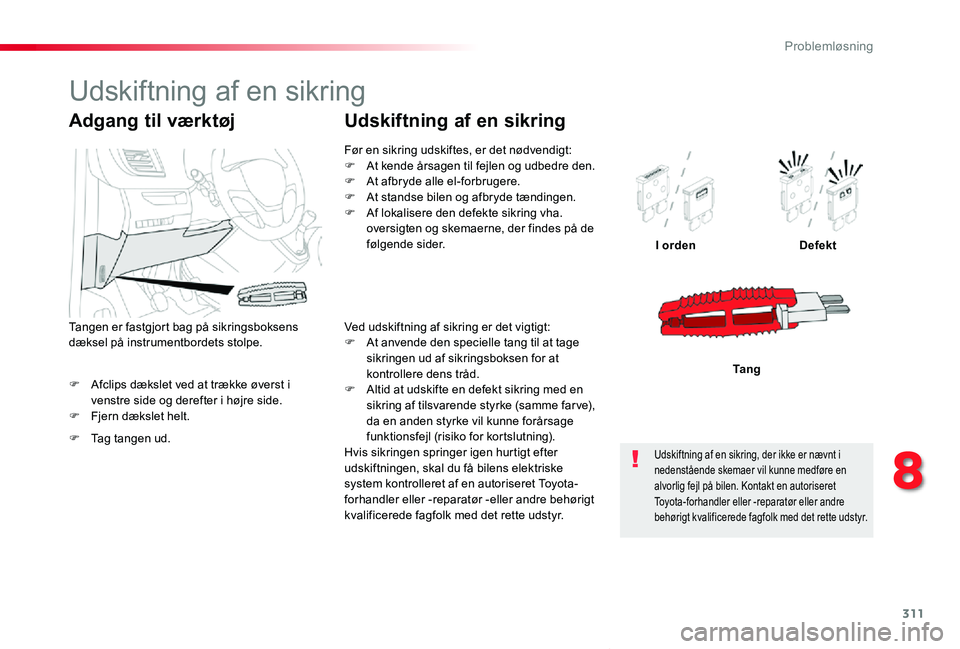

Udskiftning af en sikring
Ved udskiftning af sikring er det vigtigt:F At anvende den specielle tang til at tage sikringen ud af sikringsboksen for at kontrollere dens tråd.F Altid at udskifte en defekt sikring med en sikring af tilsvarende styrke (samme far ve), da en anden styrke vil kunne forårsage funktionsfejl (risiko for kortslutning).Hvis sikringen springer igen hurtigt efter udskiftningen, skal du få bilens elektriske system kontrolleret af en autoriseret Toyota-forhandler eller -reparatør -eller andre behørigt kvalificerede fagfolk med det rette udstyr.
Udskiftning af en sikring, der ikke er nævnt i nedenstående skemaer vil kunne medføre en alvorlig fejl på bilen. Kontakt en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette udstyr.
Udskiftning af en sikring
8
Problemløsning

312
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02
Toyota fralægger sig ethvert ansvar for de udgifter, der påløber til reparation af bilen, eller de fejl, som skyldes installation af tilbehør, som ikke er leveret eller anbefalet af Toyota, og som ikke er installeret i henhold til deres anvisninger, specielt vedrørende ekstraudstyr, der samlet forbruger mere end 10 milliampere.

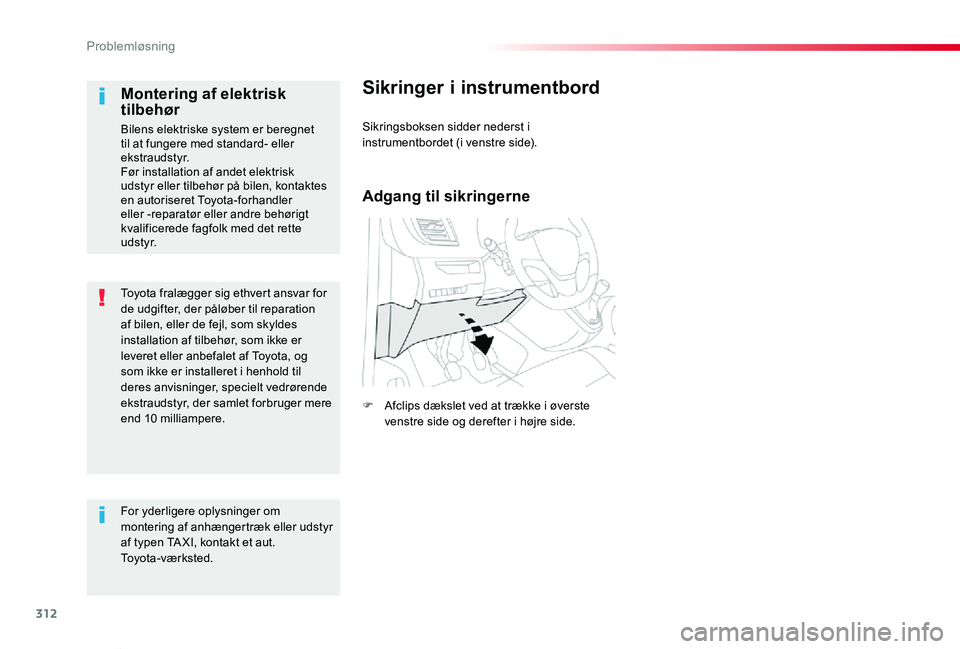

Montering af elektrisk tilbehør
Bilens elektriske system er beregnet til at fungere med standard- eller ekstraudstyr.Før installation af andet elektrisk udstyr eller tilbehør på bilen, kontaktes en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette u d s t y r.
For yderligere oplysninger om montering af anhængertræk eller udstyr af typen TA XI, kontakt et aut. Toyota-værksted.
Sikringer i instrumentbord
Sikringsboksen sidder nederst i instrumentbordet (i venstre side).
Adgang til sikringerne
F Afclips dækslet ved at trække i øverste venstre side og derefter i højre side.
Problemløsning

313
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02
Sikringn r.Styrke(A)Funktioner
F110Elektrisk servostyretøj, koblingskontakt.
F415Horn
F520Sprinklerpumpe forrude/bagrude
F620Sprinklerpumpe forrude/bagrude.
F71012 V tilbehørsstik bag.
F820Enkelt eller dobbelt bagrudevisker.
F10/F1130Ind- og udvendige låse foran og bag.
F1310Betjeningspanel til forreste klimaanlæg, betjeningspanel til radio, gearstang, head up-display.
F145Alarm, ER A-GLONASS nødopkaldssystem.
F175Instrumentgruppe
F193Ratkontakter.
F213"Smart Entry & Start System" eller tændingskontakt.
F223Regn- og lysføler, multifunktionskamera.
F235Display for ikke spændte eller opspændte sikkerhedsseler.
F245Berøringsskærm, bakkamera og parkeringshjælp.
F255Airbags
F2920Radio, berøringsskærm, CD-afspiller, navigation.
F3115Radio (+ batteri)
F321512 V tilbehørsstik foran.
F345Blindvinkelsystem, el-styrede sidespejle.
F355Opvarmede dyser, kontakt til højdejustering af forlygter.
F365Kabinelys bag.
Version 1 (Eco)
Sikringerne, der er beskrevet nedenfor, varierer afh. af din bils udstyrsniveau.
8
Problemløsning

314
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02
Sikringn r.Styrke(A)Funktioner
F13"Smart Entry & Start System" eller tændingskontakt.
F55Berøringsskærm, bakkamera og parkeringshjælp.
F710Betjeningspanel til klimaanlæg ved bagsæder, HiFi-forstærker.
F820Enkelt eller dobbelt bagrudevisker.
F10/F1130Ind- og udvendige låse foran og bag.
F123Alarm.
F171012 V tilbehørsstik bag.
F185ERA-GLONASS nødopkaldssystem.
F213Kabinelys bag.
F223Lys i handskerum, loftslys bag.
F235Blindvinkelsystem, el-styrede sidespejle.
F245Ratkontakter.
F255Kontakt til højdejustering af forlygter.
F263Display for ikke spændte eller opspændte sikkerhedsseler.
F273Regn- og lysføler, multifunktionskamera.
F2810Betjeningspanel til forreste klimaanlæg, betjeningspanel til radio, gearstang, head up-display.
F30A eller B15Radio (+ batteri).
F315Airbags
F331512 V tilbehørsstik foran.
F355Instrumentgruppe
F3620Radio, berøringsskærm, CD-afspiller, navigation.
Version 2 (Full)
Sikringerne, der er beskrevet nedenfor, varierer afh. af din bils udstyrsniveau.
Problemløsning

315
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02

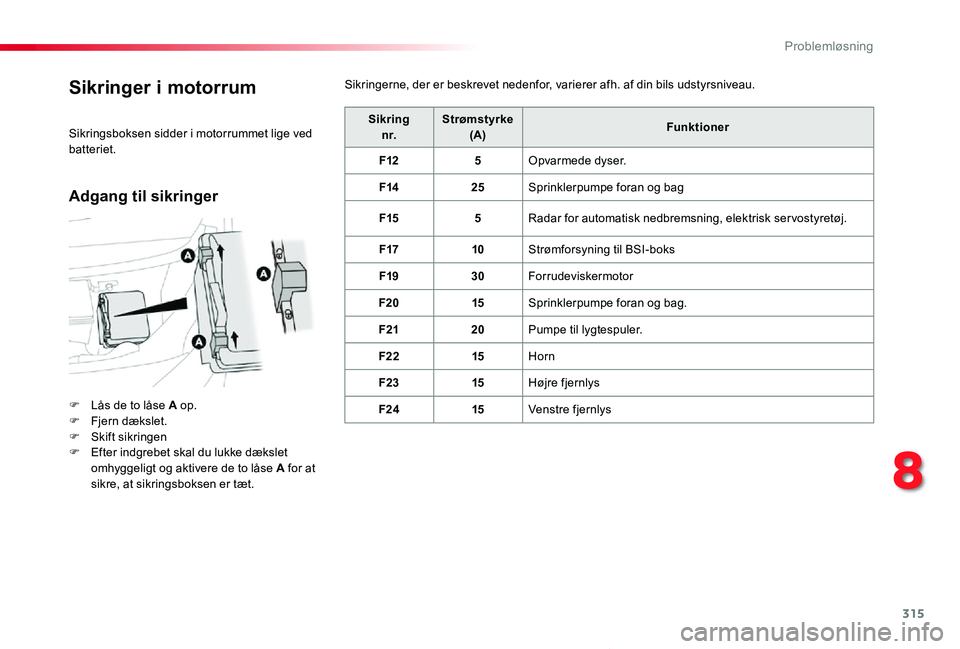

Sikringer i motorrum
F Lås de to låse A op.F Fjern dækslet.F Skift sikringenF Efter indgrebet skal du lukke dækslet omhyggeligt og aktivere de to låse A for at sikre, at sikringsboksen er tæt.
Sikring n r.Strømstyrke (A)Funktioner
F125Opvarmede dyser.
F1425Sprinklerpumpe foran og bag
F155Radar for automatisk nedbremsning, elektrisk servostyretøj.
F1710Strømforsyning til BSI-boks
F1930Forrudeviskermotor
F2015Sprinklerpumpe foran og bag.
F2120Pumpe til lygtespuler.
F2215Horn
F2315Højre fjernlys
F2415Venstre fjernlys
Sikringsboksen sidder i motorrummet lige ved batteriet.
Sikringerne, der er beskrevet nedenfor, varierer afh. af din bils udstyrsniveau.
Adgang til sikringer
8
Problemløsning

316
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02

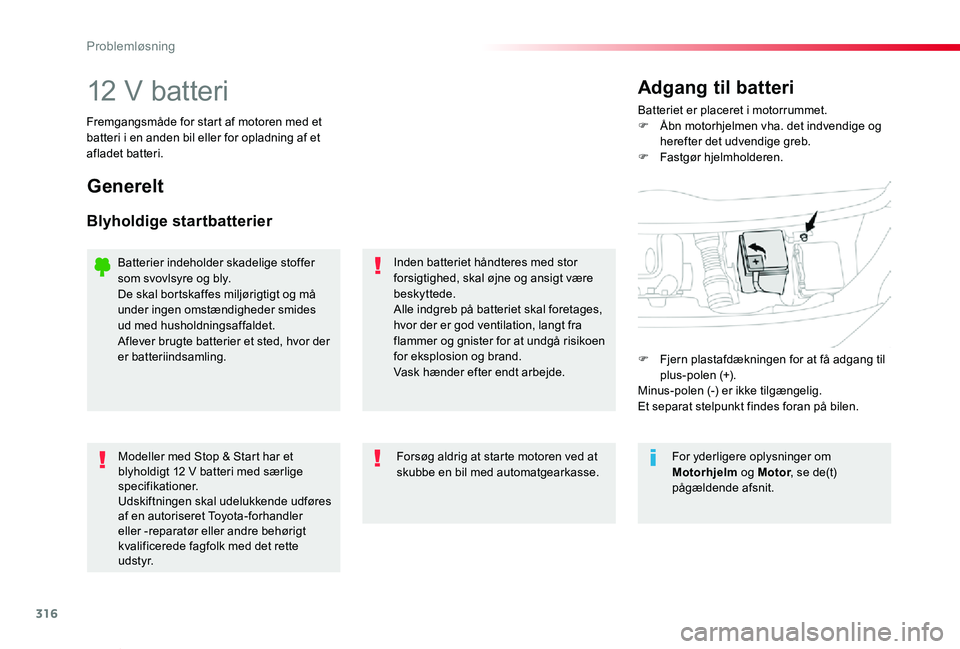

12 V batteriBatteriet er placeret i motorrummet.F Åbn motorhjelmen vha. det indvendige og herefter det udvendige greb.F Fastgør hjelmholderen.
Adgang til batteri
Fremgangsmåde for start af motoren med et batteri i en anden bil eller for opladning af et afladet batteri.
Generelt
Blyholdige startbatterier
Inden batteriet håndteres med stor forsigtighed, skal øjne og ansigt være beskyttede.Alle indgreb på batteriet skal foretages, hvor der er god ventilation, langt fra flammer og gnister for at undgå risikoen for eksplosion og brand.Vask hænder efter endt arbejde.
Modeller med Stop & Start har et blyholdigt 12 V batteri med særlige specifikationer.Udskiftningen skal udelukkende udføres af en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette u d s t y r.
Forsøg aldrig at starte motoren ved at skubbe en bil med automatgearkasse.
Batterier indeholder skadelige stoffer som svovlsyre og bly.De skal bortskaffes miljørigtigt og må under ingen omstændigheder smides ud med husholdningsaffaldet.Aflever brugte batterier et sted, hvor der er batteriindsamling.
For yderligere oplysninger om Motorhjelm og Motor, se de(t) pågældende afsnit.
F Fjern plastafdækningen for at få adgang til plus-polen (+).Minus-polen (-) er ikke tilgængelig.Et separat stelpunkt findes foran på bilen.
Problemløsning

317
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02

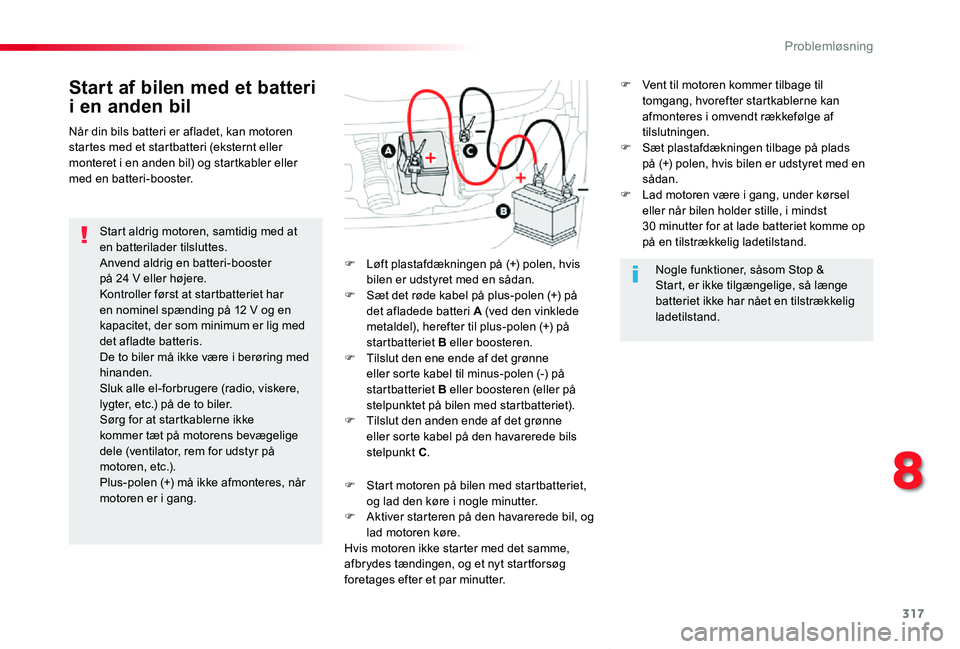

Start af bilen med et batteri
i en anden bil
Start aldrig motoren, samtidig med at en batterilader tilsluttes.Anvend aldrig en batteri-booster på 24 V eller højere.Kontroller først at startbatteriet har en nominel spænding på 12 V og en kapacitet, der som minimum er lig med det afladte batteris.De to biler må ikke være i berøring med hinanden.Sluk alle el-forbrugere (radio, viskere, lygter, etc.) på de to biler.Sørg for at startkablerne ikke kommer tæt på motorens bevægelige
dele (ventilator, rem for udstyr på motoren, etc.).Plus-polen (+) må ikke afmonteres, når motoren er i gang.
F Løft plastafdækningen på (+) polen, hvis bilen er udstyret med en sådan.F Sæt det røde kabel på plus-polen (+) på det afladede batteri A (ved den vinklede metaldel), herefter til plus-polen (+) på startbatteriet B eller boosteren.F Tilslut den ene ende af det grønne eller sorte kabel til minus-polen (-) på startbatteriet B eller boosteren (eller på stelpunktet på bilen med startbatteriet).F Tilslut den anden ende af det grønne eller sorte kabel på den havarerede bils stelpunkt C.
F Start motoren på bilen med startbatteriet, og lad den køre i nogle minutter.F Aktiver starteren på den havarerede bil, og lad motoren køre.
Hvis motoren ikke starter med det samme, afbrydes tændingen, og et nyt startforsøg foretages efter et par minutter.
NÃ¥r din bils batteri er afladet, kan motoren startes med et startbatteri (eksternt eller monteret i en anden bil) og startkabler eller med en batteri-booster.
Nogle funktioner, såsom Stop & Start, er ikke tilgængelige, så længe batteriet ikke har nået en tilstrækkelig ladetilstand.
F Vent til motoren kommer tilbage til tomgang, hvorefter startkablerne kan afmonteres i omvendt rækkefølge af tilslutningen.F Sæt plastafdækningen tilbage på plads på (+) polen, hvis bilen er udstyret med en sådan.F Lad motoren være i gang, under kørsel eller når bilen holder stille, i mindst 30 minutter for at lade batteriet komme op på en tilstrækkelig ladetilstand.
8
Problemløsning

318
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02
For at sikre optimal levetid for batteriet er det nødvendigt at opretholde en tilstrækkelig ladetilstand.I nogle tilfælde kan det være nødvendigt at oplade batteriet:- Hvis du især kører korte ture.- Hvis du planlægger, at bilen skal holde stille i flere uger.Kontakt en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette udstyr.

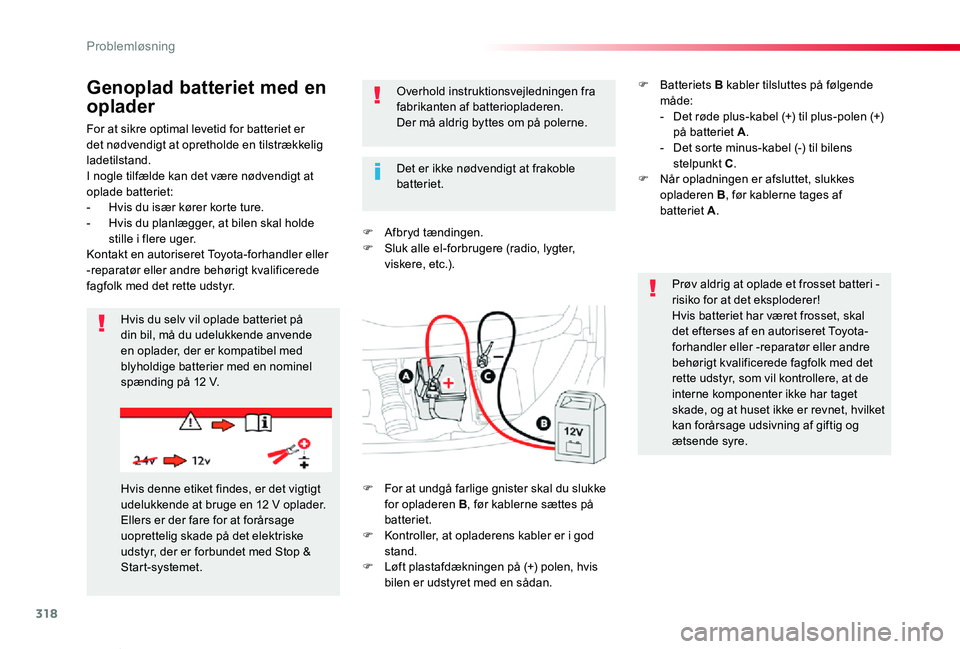

Genoplad batteriet med en
oplader
F Afbryd tændingen.F Sluk alle el-forbrugere (radio, lygter, viskere, etc.).
Hvis du selv vil oplade batteriet på din bil, må du udelukkende anvende en oplader, der er kompatibel med blyholdige batterier med en nominel spænding på 12 V.
Overhold instruktionsvejledningen fra fabrikanten af batteriopladeren.Der må aldrig byttes om på polerne.
Prøv aldrig at oplade et frosset batteri - risiko for at det eksploderer!Hvis batteriet har været frosset, skal det efterses af en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette udstyr, som vil kontrollere, at de interne komponenter ikke har taget skade, og at huset ikke er revnet, hvilket kan forårsage udsivning af giftig og ætsende syre.
Hvis denne etiket findes, er det vigtigt udelukkende at bruge en 12 V oplader. Ellers er der fare for at forårsage uoprettelig skade på det elektriske udstyr, der er forbundet med Stop & Start-systemet.
Det er ikke nødvendigt at frakoble batteriet.
F For at undgå farlige gnister skal du slukke for opladeren B, før kablerne sættes på batteriet.F Kontroller, at opladerens kabler er i god stand.F Løft plastafdækningen på (+) polen, hvis bilen er udstyret med en sådan.
F Batteriets B kabler tilsluttes på følgende måde:- Det røde plus-kabel (+) til plus-polen (+) på batteriet A.- Det sorte minus-kabel (-) til bilens stelpunkt C.F Når opladningen er afsluttet, slukkes opladeren B, før kablerne tages af batteriet A.
Problemløsning

319
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02
Tryk ikke hårdt på batteriklemmen, da den ikke kan låses, hvis polskoen sidder forkert. Start forfra.
Afbrydelse af batteri
For at opretholde en tilstrækkelig ladetilstand der gør det muligt at starte motoren, anbefales det, at batteriet frakobles, hvis bilen skal stå stille i meget lang tid.Før batteriet frakobles:F Luk alle åbninger (døre, bagklap, ruder, t ag).
F Sluk alle el-forbrugere (radio, viskere, lygter, etc.).F Afbryd tændingen og overhold en ventetid på fire minutter.Efter at have fået adgang til batteriet er det tilstrækkeligt at frakoble (+)-polen.
Lynkobling
Frakobling af (+) pol
F Løft klemmen A helt for at oplåse kabelskoen B.
Før tilslutning af batteriet
Tilkobling af (+) pol
F Den åbne kabelsko B sættes på batteriets (+) pol.F Tryk lodret på polskoen for at sætte den på batteriet.F Lås kabelskoen ved at sænke klemmen A.
Efter gentilslutning af batteriet skal du tilslutte tændingen og vente 1 minut, før du kører, således at de elektroniske systemer bliver initialiseret.Hvis mindre problemer vedvarer, selv om du har fulgt denne fremgangsmåde, skal du kontakte en autoriseret Toyota -forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette udstyr.
Ved at se det pågældende afsnit skal du reinitialisere følgende:- Nøgle med fjernbetjening eller elektronisk nøgle (afh. af version).- El-styrede rudehejse.- Dato og klokkeslæt.- Lagrede radiostationer.
Stop & Start-systemet er muligvis ikke funktionsdygtigt på turen, der følger lige efter den første motorstart.I så fald vil funktionen først være
tilgængelig igen efter et stykke tid, hvor bilen har holdt stille. Tiden afhænger af den omgivende temperatur og af batteriets ladetilstand (op til ca. 8 timer).
8
Problemløsning

320
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02
Batterikapacitet
Bilens længdeStrømstyrke i Ah (Ampere-time)
Compact (L0)480
Standard (L1)640
Long (L2)720 / 800
Udskift altid batteriet med et andet, der har identiske specifikationer.
Bugsering
Adgang til værktøj
Bugserkrogen ligger i værktøjskassen.
For yderligere oplysninger vedrørende Værktøjskassen, se det pågældende afsnit.
Vejledning i at få bugseret sin egen bil eller bugsere en anden bil med en aftagelig mekanisk anordning.
Hvis din bil har manuel gearkasse, skal du sætte den i frigear.
Hvis din bil har automatgearkasse eller elektronisk styret manuel gearkasse, skal du sætte gear vælgeren i position N.
Hvis dette ikke overholdes, kan visse bremsekomponenter blive ødelagt og ser vovirkningen kan være væk ved start af motoren.
