TOYOTA PROACE VERSO 2020 Brugsanvisning (in Danish)

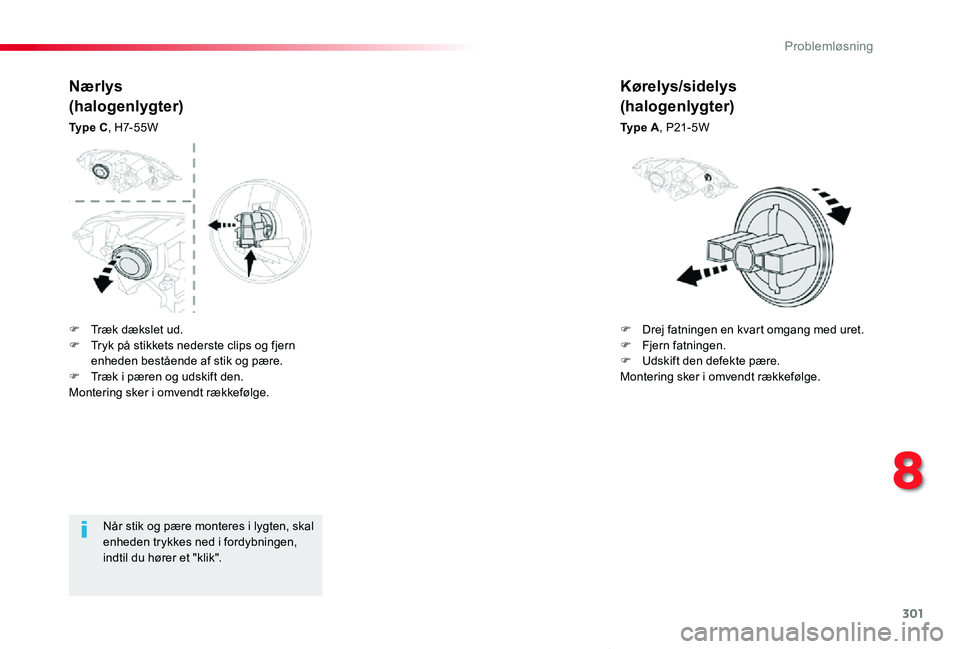

301
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02
Når stik og pære monteres i lygten, skal enheden trykkes ned i fordybningen, indtil du hører et "klik".
Nærlys
(halogenlygter)
Ty p e C, H7- 5 5 W
Kørelys/sidelys
(halogenlygter)
Ty p e A, P21- 5W
F Træk dækslet ud. F Tryk på stikkets nederste clips og fjern enheden bestående af stik og pære.F Træk i pæren og udskift den.Montering sker i omvendt rækkefølge.
F Drej fatningen en kvart omgang med uret.F Fjern fatningen.F Udskift den defekte pære. Montering sker i omvendt rækkefølge.
8
Problemløsning

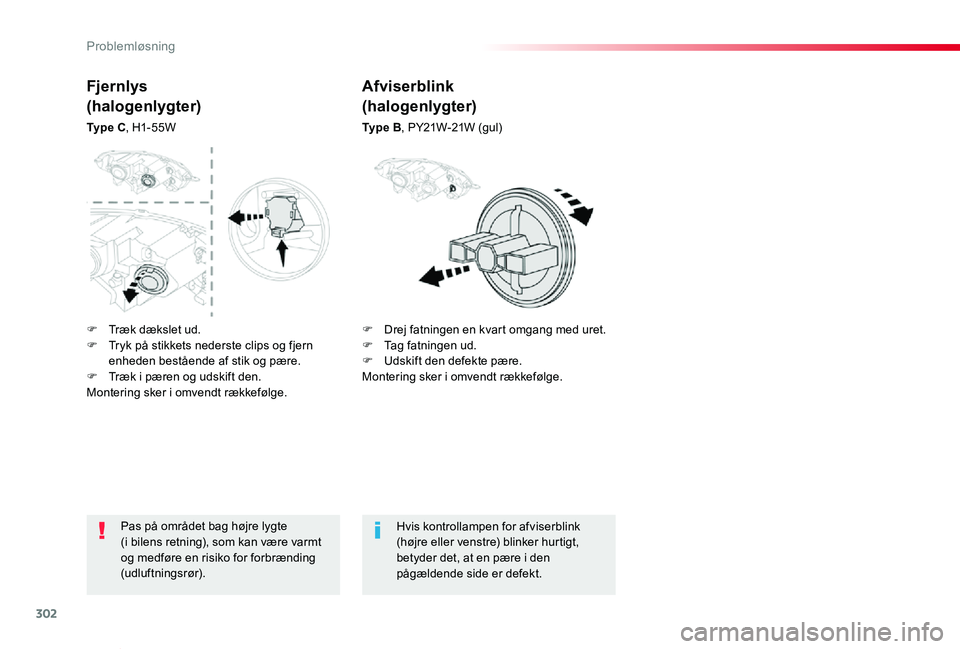

302
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02
Pas på området bag højre lygte (i bilens retning), som kan være varmt og medføre en risiko for forbrænding (udluftningsrør).
Hvis kontrollampen for afviserblink (højre eller venstre) blinker hurtigt, betyder det, at en pære i den pågældende side er defekt.
Afviserblink
(halogenlygter)
Ty p e B, PY21W-21W (gul)
Fjernlys
(halogenlygter)
Ty p e C, H1- 55W
F Træk dækslet ud. F Tryk på stikkets nederste clips og fjern enheden bestående af stik og pære.F Træk i pæren og udskift den.Montering sker i omvendt rækkefølge.
F Drej fatningen en kvart omgang med uret.F Tag fatningen ud.F Udskift den defekte pære.Montering sker i omvendt rækkefølge.
Problemløsning

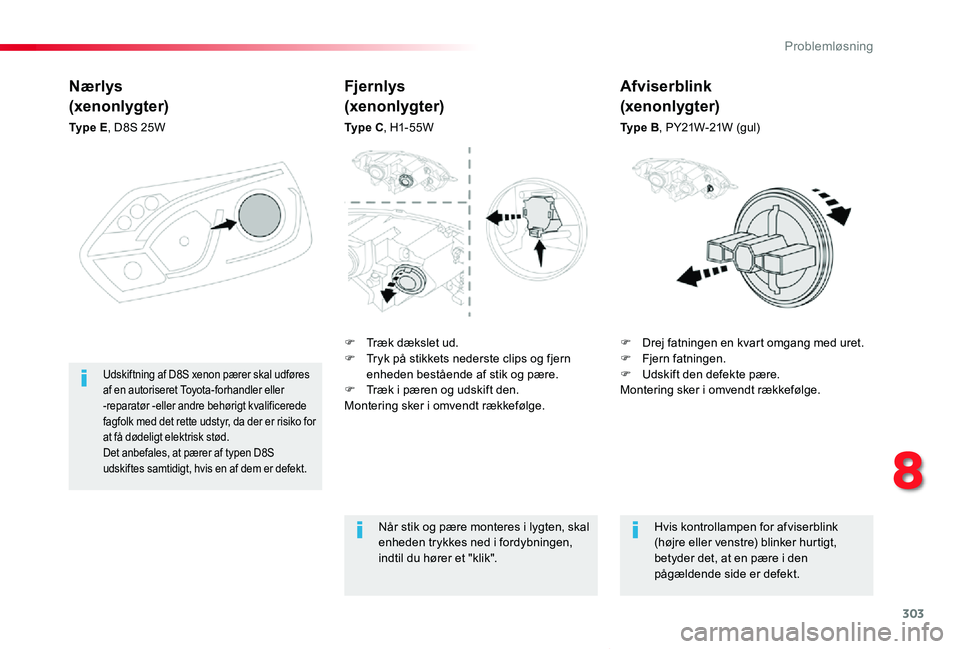

303
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02
Nærlys
(xenonlygter)
Ty p e E, D8S 25W
F Drej fatningen en kvart omgang med uret.F Fjern fatningen.F Udskift den defekte pære.Montering sker i omvendt rækkefølge.Udskiftning af D8S xenon pærer skal udføres af en autoriseret Toyota-forhandler eller -reparatør -eller andre behørigt kvalificerede fagfolk med det rette udstyr, da der er risiko for at få dødeligt elektrisk stød.Det anbefales, at pærer af typen D8S udskiftes samtidigt, hvis en af dem er defekt.
Fjernlys
(xenonlygter)
Ty p e C, H1- 55W
Når stik og pære monteres i lygten, skal enheden trykkes ned i fordybningen, indtil du hører et "klik".
Hvis kontrollampen for afviserblink (højre eller venstre) blinker hurtigt, betyder det, at en pære i den pågældende side er defekt.
Afviserblink
(xenonlygter)
Ty p e B, PY21W-21W (gul)
F Træk dækslet ud. F Tryk på stikkets nederste clips og fjern enheden bestående af stik og pære.F Træk i pæren og udskift den.Montering sker i omvendt rækkefølge.
8
Problemløsning

304
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02
Tågeforlygter
Ty p e C, H11 - 5 5 W
F Tryk på låseclipsen og frakobl stikket.F Drej fatningen en kvart omgang mod uret.F Tag fatningen ud.F Udskift den defekte pære.Montering udføres i omvendt rækkefølge.
Du kan også tage ind til en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette udstyr for udskiftning af disse pærer.
F Skru boltene af deflektoren A under forkofangeren.F Fjern deflektoren A.
Kontakt en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette udstyr, der kan udskifte denne type LED-pærer, lygter og holder.Et udskiftningssæt for LEDs kan fås hos Toyota-forhandleren.
Kørelys/sidelys (xenon forlygter)
Problemløsning

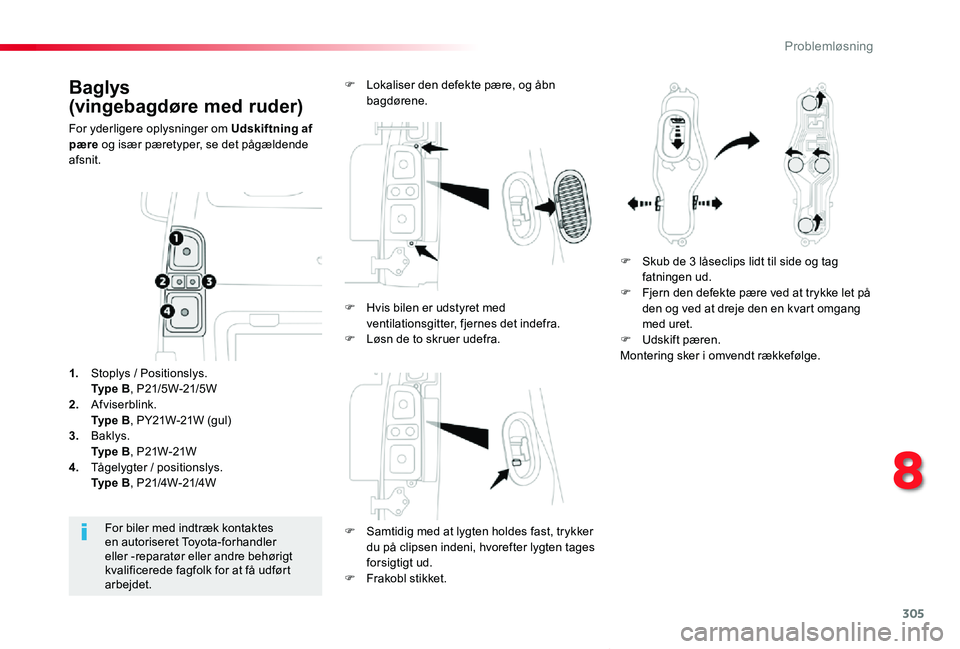

305
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02
Baglys
(vingebagdøre med ruder)
For yderligere oplysninger om Udskiftning af pære og især pæretyper, se det pågældende afsnit.
F Samtidig med at lygten holdes fast, trykker
du på clipsen indeni, hvorefter lygten tages forsigtigt ud.F Frakobl stikket.
For biler med indtræk kontaktes en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk for at få udført arbejdet.
1. Stoplys / Positionslys. Ty p e B, P21/5W-21/5W2. Afviserblink. Ty p e B, PY21W-21W (gul)3. Baklys. Ty p e B, P21W-21W4. Tågelygter / positionslys. Ty p e B, P21/4W-21/4W
F Lokaliser den defekte pære, og åbn bagdørene.
F Skub de 3 låseclips lidt til side og tag fatningen ud.F Fjern den defekte pære ved at trykke let på den og ved at dreje den en kvart omgang med uret.F Udskift pæren.Montering sker i omvendt rækkefølge.
F Hvis bilen er udstyret med ventilationsgitter, fjernes det indefra.F Løsn de to skruer udefra.
8
Problemløsning

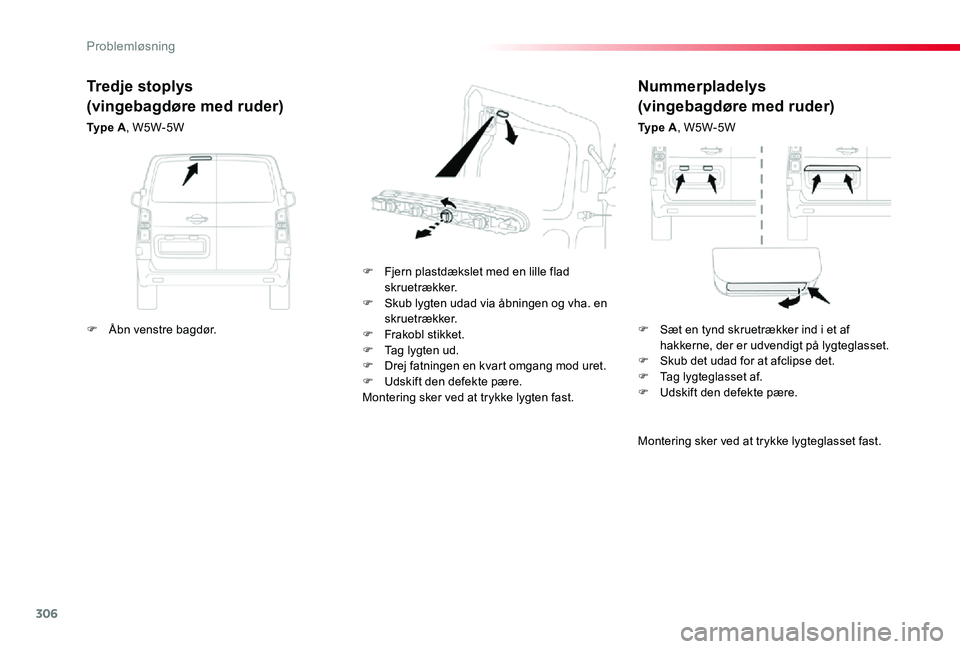

306
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02
Nummerpladelys
(vingebagdøre med ruder)
Ty p e A, W5W-5W
F Fjern plastdækslet med en lille flad skruetrækker.F Skub lygten udad via åbningen og vha. en skruetrækker.F Frakobl stikket.F Tag lygten ud.F Drej fatningen en kvart omgang mod uret.F Udskift den defekte pære.Montering sker ved at trykke lygten fast.
Tredje stoplys
(vingebagdøre med ruder)
Ty p e A, W5W-5W
Montering sker ved at trykke lygteglasset fast.
F Åbn venstre bagdør.F Sæt en tynd skruetrækker ind i et af hakkerne, der er udvendigt på lygteglasset.F Skub det udad for at afclipse det.F Tag lygteglasset af.F Udskift den defekte pære.
Problemløsning

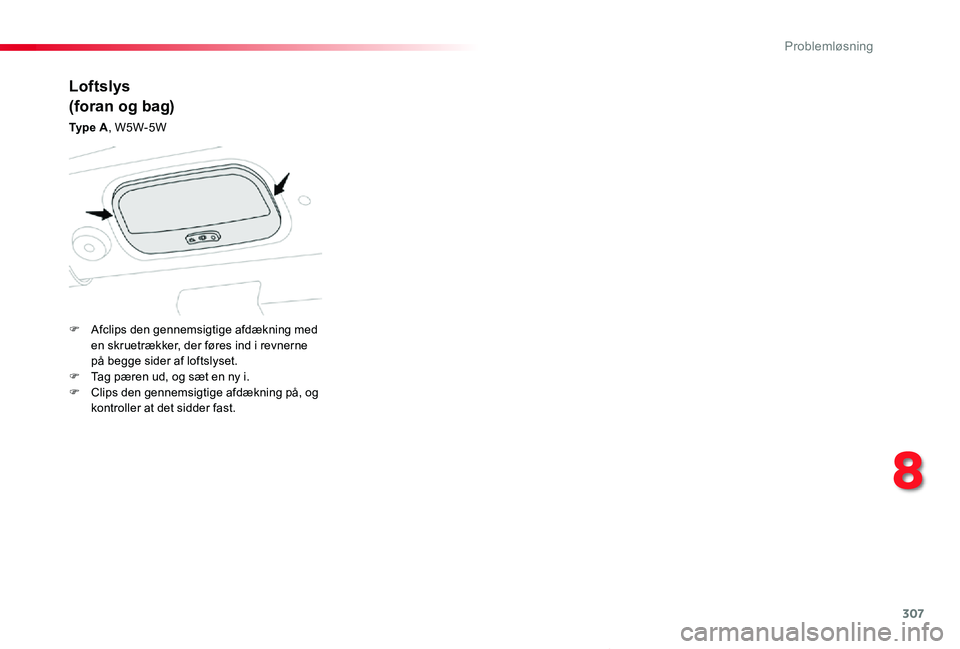

307
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02
Loftslys
(foran og bag)
Ty p e A, W5W-5W
F Afclips den gennemsigtige afdækning med en skruetrækker, der føres ind i revnerne på begge sider af loftslyset.F Tag pæren ud, og sæt en ny i.F Clips den gennemsigtige afdækning på, og kontroller at det sidder fast.
8
Problemløsning

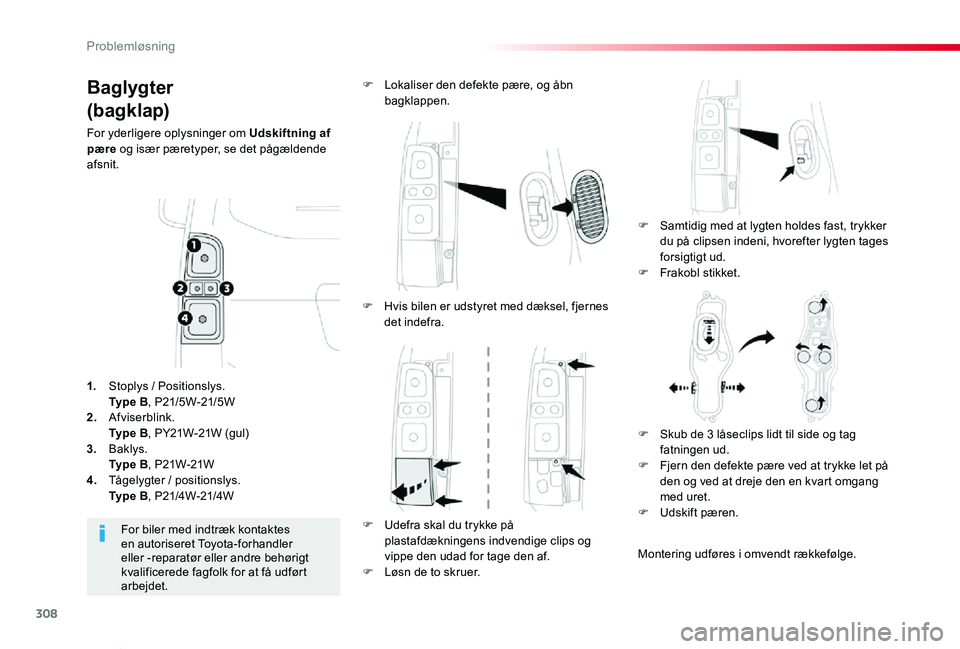

308
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02
Baglygter
(bagklap)
For yderligere oplysninger om Udskiftning af pære og især pæretyper, se det pågældende afsnit.
F Samtidig med at lygten holdes fast, trykker du på clipsen indeni, hvorefter lygten tages
forsigtigt ud.F Frakobl stikket.
F Lokaliser den defekte pære, og åbn bagklappen.
For biler med indtræk kontaktes en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk for at få udført arbejdet.
1. Stoplys / Positionslys. Ty p e B, P21/5W-21/5W2. Afviserblink. Ty p e B, PY21W-21W (gul)
3. Baklys. Ty p e B, P21W-21W4. Tågelygter / positionslys. Ty p e B, P21/4W-21/4W
F Hvis bilen er udstyret med dæksel, fjernes det indefra.
F Udefra skal du trykke på plastafdækningens indvendige clips og vippe den udad for tage den af.F Løsn de to skruer.
F Skub de 3 låseclips lidt til side og tag fatningen ud.F Fjern den defekte pære ved at trykke let på den og ved at dreje den en kvart omgang med uret.F Udskift pæren.
Montering udføres i omvendt rækkefølge.
Problemløsning

309
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02
Montering sker ved at trykke lygteglasset fast.
F Afclips beklædningen i begge ender, idet den drejes nedefra og op.F Træk i beklædningen for at afclipse de midterste clips og afmonter den.F Skub lygten udad via åbningen og vha. en skruetrækker.F Frakobl stikket.F Tag lygten ud.F Drej fatningen en kvart omgang mod uret.F Udskift den defekte pære.
Montering udføres i omvendt rækkefølge.Montering af lygte og beklædning sker ved at trykke for at clipse dem fast.
Tredje stoplys
(bagklap)
Ty p e A, W5W-5W
Nummerpladelys
(bagklap)
Ty p e A, W5W-5W
F Åbn bagklappen.F Sæt en tynd skruetrækker ind i et af hakkerne, der er udvendigt på lygteglasset.F Skub det udad for at afclipse det.F Tag lygteglasset af.F Udskift den defekte pære.
8
Problemløsning

310
ProaceVerso_da_Chap08_En-cas-de-panne_ed2019_V02
Loftslys
(foran og bag)
For udskiftning af denne type LED-pærer og lysholder, kontaktes en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette udstyr.Toyota tilbyder et udskiftningssæt til lysdioder (LED).
Problemløsning
