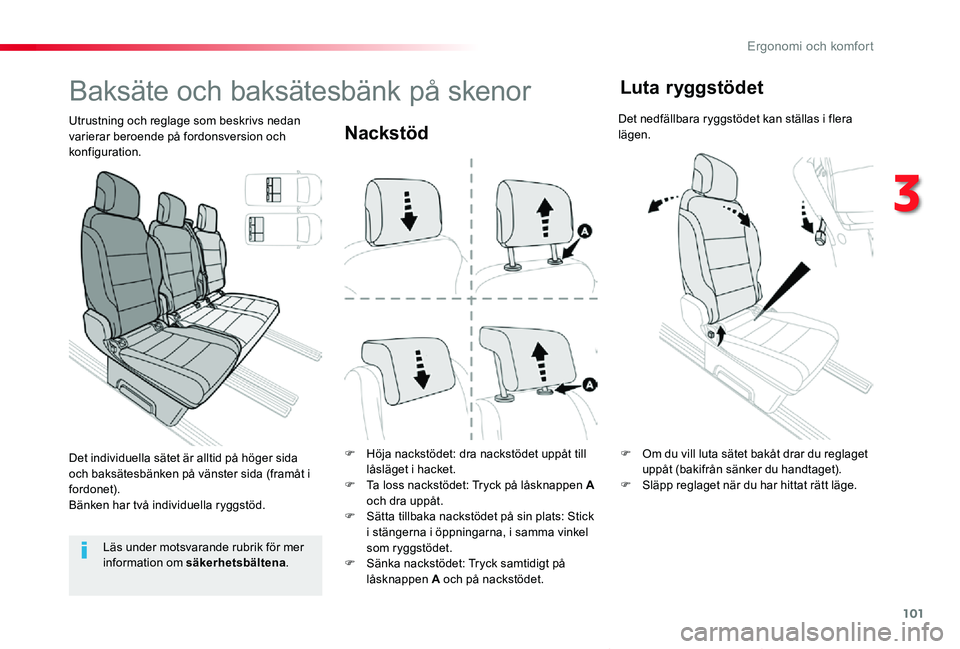

Page 101 of 418

101
Proace verso_sv_Chap03_ergonomie-et-confort_ed01-2019
Nackstöd
F Höja nackstödet: dra nackstödet uppåt till låsläget i hacket.F Ta loss nackstödet: Tryck på låsknappen A och dra uppåt.F Sätta tillbaka nackstödet på sin plats: Stick i stängerna i öppningarna, i samma vinkel som ryggstödet.F Sänka nackstödet: Tryck samtidigt på låsknappen A och på nackstödet.
Baksäte och baksätesbänk på skenor
Utrustning och reglage som beskrivs nedan varierar beroende på fordonsversion och konfiguration.
Läs under motsvarande rubrik för mer information om säkerhetsbältena.
F Om du vill luta sätet bakåt drar du reglaget uppåt (bakifrån sänker du handtaget).F Släpp reglaget när du har hittat rätt läge.
Luta ryggstödet
Det nedfällbara ryggstödet kan ställas i flera lägen.
Det individuella sätet är alltid på höger sida och baksätesbänken på vänster sida (framåt i fordonet).Bänken har två individuella ryggstöd.
3
Ergonomi och komfort
Page 102 of 418

102
Proace verso_sv_Chap03_ergonomie-et-confort_ed01-2019
Det finns två reglage för att skjuta fram respektive skjuta bak sätet:F Framifrån: Lyft upp reglaget och skjut sätet framåt eller bakåt.F Bakifrån: Dra lätt i remmen utan att gå förbi den tröga punkten och skjut sätet framåt eller dra det bakåt.
Framåt eller bakåt
(exempel med det individuella sätet)
(exempel med det individuella sätet)
Fälla ned ryggstödet över
sitsen (bordläge)
F Sänk ned nackstödet så långt det går.
Flytta sätet längs hela skenans längd
Lämna inga föremål (t.ex. en väska eller leksaker) på sitsen när du fäller ryggstödet.
F Fäll ned ryggstödet över sitsen.F Skjut sätet genom att dra i den bakre remmen.
F Framifrån lossar du ryggstödet genom att lyfta handtaget.F Bakifrån lossar du ryggstödet genom att sänka handtaget.F Fäll ner ryggstödet över sitsen.
Ergonomi och komfort

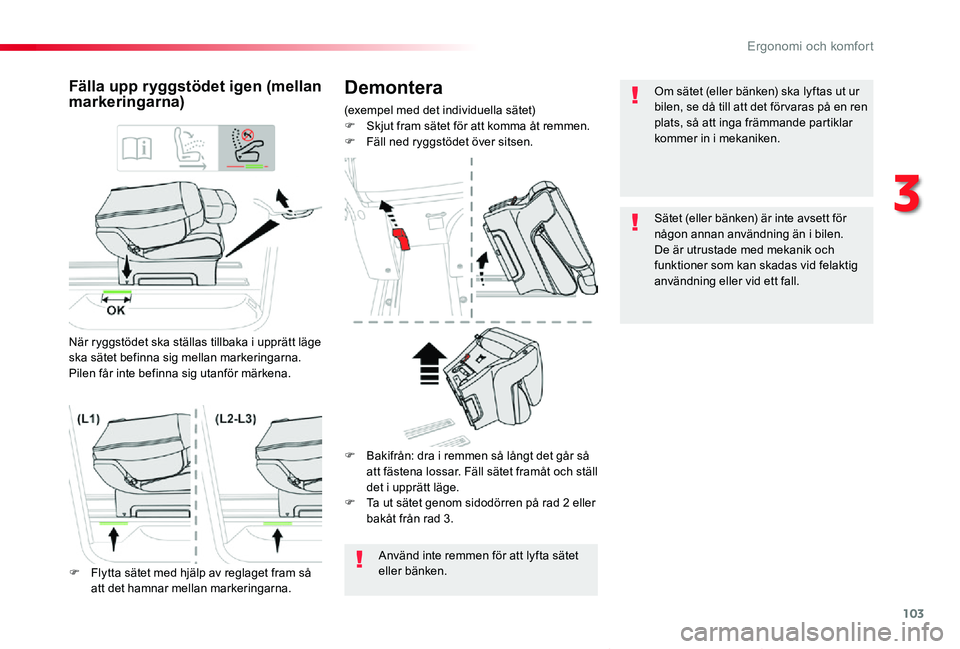

Page 103 of 418

103
Proace verso_sv_Chap03_ergonomie-et-confort_ed01-2019
Demontera
(exempel med det individuella sätet)F Skjut fram sätet för att komma åt remmen.F Fäll ned ryggstödet över sitsen.
Fälla upp ryggstödet igen (mellan markeringarna)
När ryggstödet ska ställas tillbaka i upprätt läge ska sätet befinna sig mellan markeringarna.Pilen får inte befinna sig utanför märkena.
Använd inte remmen för att lyfta sätet eller bänken.F Flytta sätet med hjälp av reglaget fram så att det hamnar mellan markeringarna.
F Bakifrån: dra i remmen så långt det går så att fästena lossar. Fäll sätet framåt och ställ det i upprätt läge.F Ta ut sätet genom sidodörren på rad 2 eller bakåt från rad 3.
Om sätet (eller bänken) ska lyftas ut ur bilen, se då till att det för varas på en ren plats, så att inga främmande partiklar kommer in i mekaniken.
Sätet (eller bänken) är inte avsett för någon annan användning än i bilen. De är utrustade med mekanik och funktioner som kan skadas vid felaktig användning eller vid ett fall.
3
Ergonomi och komfort
Page 104 of 418

104
Proace verso_sv_Chap03_ergonomie-et-confort_ed01-2019
F Placera den främre delen av stolsunderredets skenor mot golvskenorna.
F Fäll sätet mot golvet så att stols- och golvskenor går in i varandra även bak.
F Skjut sätet framåt eller bakåt tills det klickar fast.F Räta upp ryggstödet.
(exempel med det individuella sätet)F Kontrollera att inga föremål hindrar skenorna.
Kontrollera att inga föremål eller någon av baksätespassagerarnas fötter blockerar fästpunkterna och förhindrar att sätet låses i korrekt position.
Kontrollera att baksätet sitter fast ordentligt i golvet när du har fällt upp ryggstödet igen.
Använd inte remmen för att lyfta sätet eller bänken.
Innan sätet eller bänken sätts tillbaka i bilen, ska du dra i remmen så långt det går för att kontrollera att låsanordningen är indragen.
Montera
Ergonomi och komfort

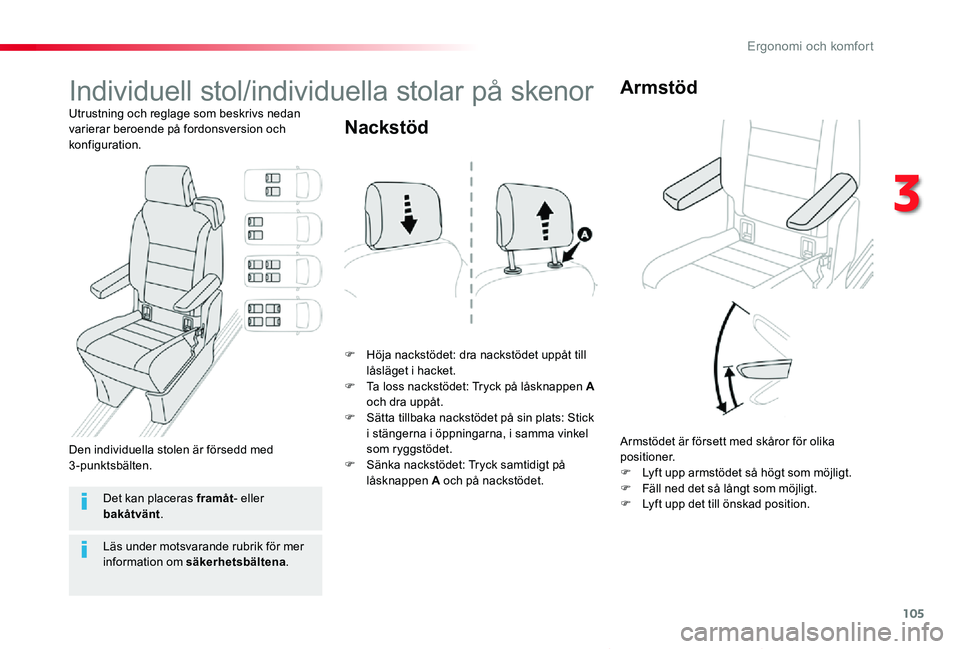

Page 105 of 418

105
Proace verso_sv_Chap03_ergonomie-et-confort_ed01-2019
Individuell stol/individuella stolar på skenor
Utrustning och reglage som beskrivs nedan varierar beroende på fordonsversion och konfiguration.
F Höja nackstödet: dra nackstödet uppåt till låsläget i hacket.F Ta loss nackstödet: Tryck på låsknappen A och dra uppåt.F Sätta tillbaka nackstödet på sin plats: Stick i stängerna i öppningarna, i samma vinkel som ryggstödet.F Sänka nackstödet: Tryck samtidigt på låsknappen A och på nackstödet.
Nackstöd
Armstödet är försett med skåror för olika positioner.F Lyft upp armstödet så högt som möjligt.F Fäll ned det så långt som möjligt.F Lyft upp det till önskad position.
Armstöd
Det kan placeras framåt- eller bakåtvänt.
Den individuella stolen är försedd med 3-punktsbälten.
Läs under motsvarande rubrik för mer information om säkerhetsbältena.
3
Ergonomi och komfort
Page 106 of 418

106
Proace verso_sv_Chap03_ergonomie-et-confort_ed01-2019
Fälla ned ryggstödet över
sitsen (bordläge)
F Sänk ned nackstödet så långt det går.
Framåt eller bakåt
Det finns två reglage för att skjuta fram respektive skjuta bak sätet:
F Framifrån: Lyft upp reglaget och skjut sätet framåt eller bakåt.F Bakifrån: Dra lätt i remmen utan att gå förbi den tröga punkten och skjut sätet framåt eller dra det bakåt.
Luta ryggstödet
Ryggstödet kan ställas i flera lägen.
F Om du vill luta sätet bakåt drar du reglaget uppåt (bakifrån sänker du handtaget).F Släpp reglaget när du har hittat rätt läge.
F Framifrån lossar du ryggstödet genom att lyfta handtaget.F Bakifrån lossar du ryggstödet genom att sänka handtaget.F Fäll ned ryggstödet över sitsen.
Ergonomi och komfort

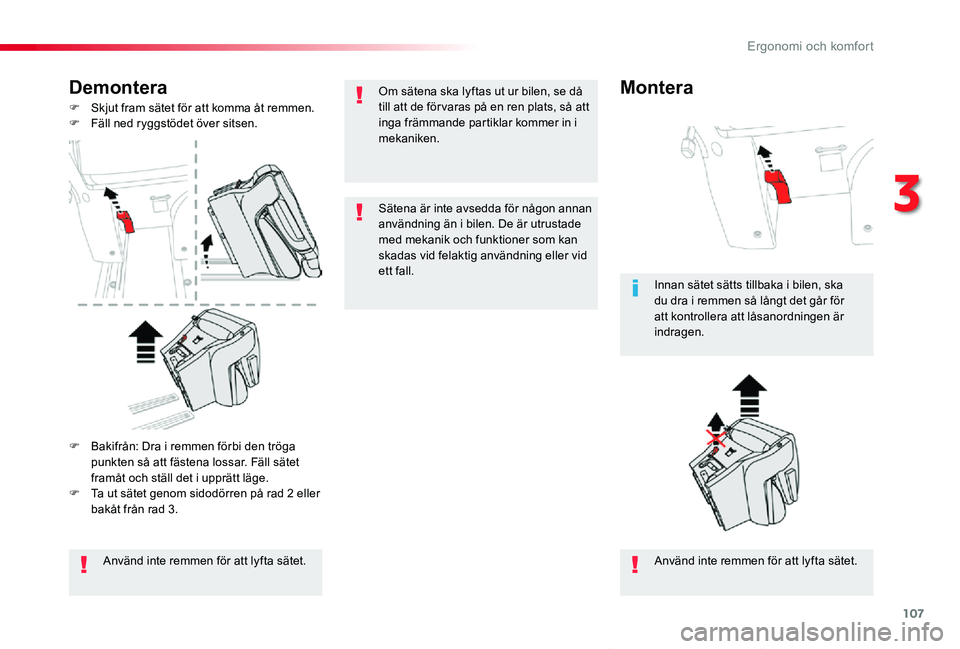

Page 107 of 418

107
Proace verso_sv_Chap03_ergonomie-et-confort_ed01-2019
Demontera
F Skjut fram sätet för att komma åt remmen.F Fäll ned ryggstödet över sitsen.
Använd inte remmen för att lyfta sätet.Använd inte remmen för att lyfta sätet.
Innan sätet sätts tillbaka i bilen, ska du dra i remmen så långt det går för att kontrollera att låsanordningen är indragen.
F Bakifrån: Dra i remmen förbi den tröga punkten så att fästena lossar. Fäll sätet framåt och ställ det i upprätt läge.F Ta ut sätet genom sidodörren på rad 2 eller bakåt från rad 3.
MonteraOm sätena ska lyftas ut ur bilen, se då till att de för varas på en ren plats, så att inga främmande partiklar kommer in i mekaniken.
Sätena är inte avsedda för någon annan användning än i bilen. De är utrustade med mekanik och funktioner som kan
skadas vid felaktig användning eller vid ett fall.
3
Ergonomi och komfort
Page 108 of 418

108
Proace verso_sv_Chap03_ergonomie-et-confort_ed01-2019
Kontrollera att inga föremål eller någon av baksätespassagerarnas fötter blockerar fästpunkterna och förhindrar att sätet låses i korrekt position.
Kontrollera att baksätet har låsts fast ordentligt i golvet när du har fällt upp ryggstödet igen.
F Skjut sätet framåt eller bakåt tills det klickar fast.F Räta upp ryggstödet.
F Kontrollera att inga föremål hindrar skenorna.
F Placera den främre delen av stolsunderredets skenor mot golvskenorna.F Fäll ned sätet mot golvet så att stols- och golvskenor går in i varandra även bak.
Ergonomi och komfort

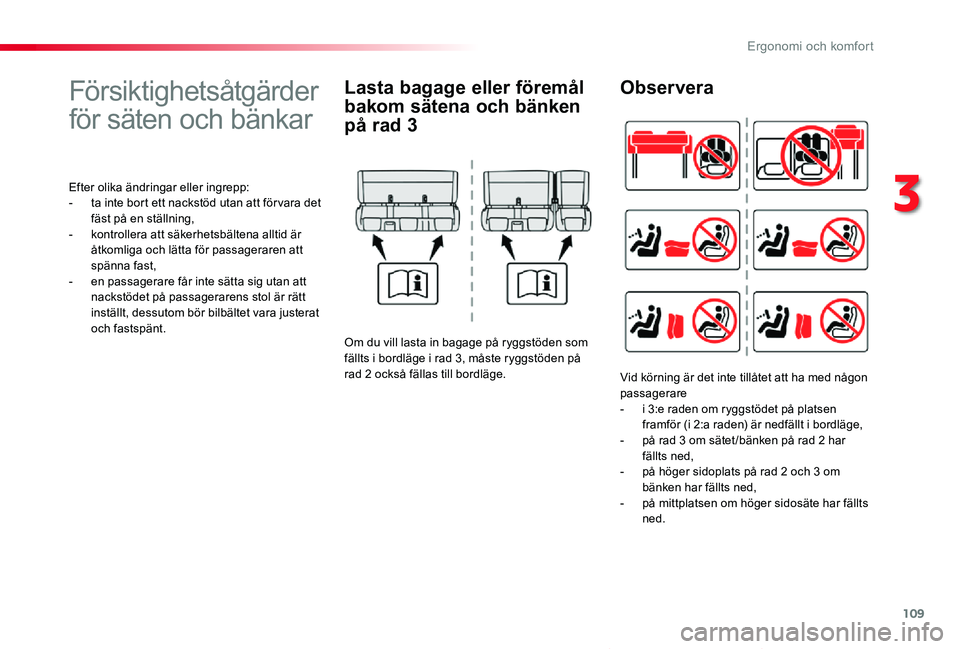

Page 109 of 418

109
Proace verso_sv_Chap03_ergonomie-et-confort_ed01-2019
Försiktighetsåtgärder
för säten och bänkar
Efter olika ändringar eller ingrepp:- ta inte bort ett nackstöd utan att för vara det fäst på en ställning,- kontrollera att säkerhetsbältena alltid är åtkomliga och lätta för passageraren att spänna fast,- en passagerare får inte sätta sig utan att nackstödet på passagerarens stol är rätt inställt, dessutom bör bilbältet vara justerat och fastspänt.
Lasta bagage eller föremål
bakom sätena och bänken
på rad 3
Om du vill lasta in bagage på ryggstöden som fällts i bordläge i rad 3, måste ryggstöden på rad 2 också fällas till bordläge.
Observera
Vid körning är det inte tillåtet att ha med någon passagerare- i 3:e raden om ryggstödet på platsen framför (i 2:a raden) är nedfällt i bordläge,- på rad 3 om sätet /bänken på rad 2 har fällts ned,- på höger sidoplats på rad 2 och 3 om bänken har fällts ned,- på mittplatsen om höger sidosäte har fällts ned.
3
Ergonomi och komfort

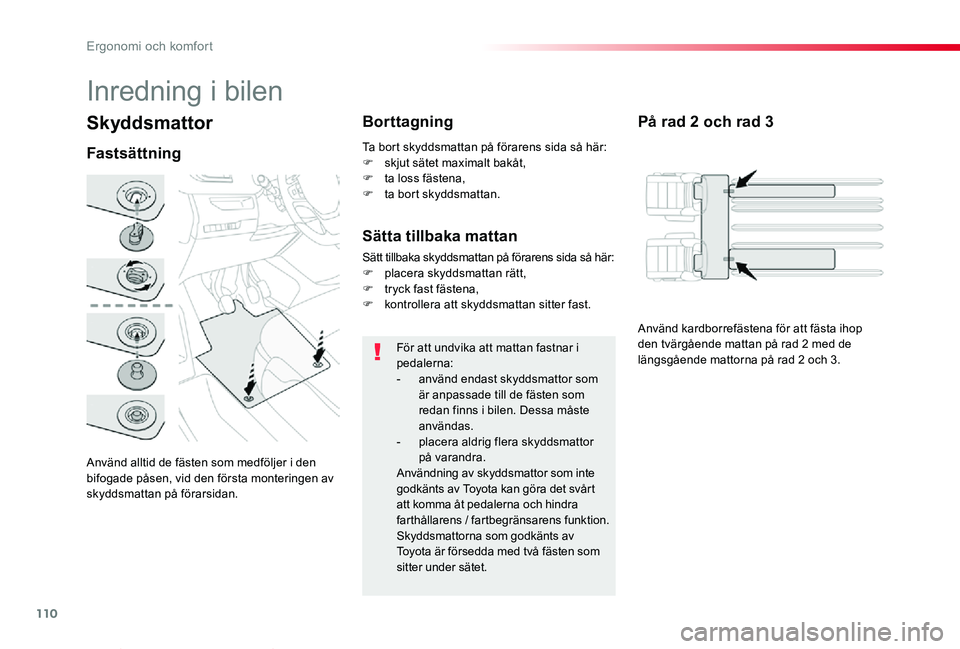

Page 110 of 418

110
Proace verso_sv_Chap03_ergonomie-et-confort_ed01-2019
Skyddsmattor
Använd alltid de fästen som medföljer i den bifogade påsen, vid den första monteringen av skyddsmattan på förarsidan.
Fastsättning
Borttagning
För att undvika att mattan fastnar i pedalerna:- använd endast skyddsmattor som är anpassade till de fästen som redan finns i bilen. Dessa måste användas.- placera aldrig flera skyddsmattor på varandra.Användning av skyddsmattor som inte godkänts av Toyota kan göra det svårt att komma åt pedalerna och hindra farthållarens / fartbegränsarens funktion.Skyddsmattorna som godkänts av
Toyota är försedda med två fästen som sitter under sätet.
Ta bort skyddsmattan på förarens sida så här:F skjut sätet maximalt bakåt,F ta loss fästena,F ta bort skyddsmattan.
Inredning i bilen
På rad 2 och rad 3
Sätta tillbaka mattan
Sätt tillbaka skyddsmattan på förarens sida så här:F placera skyddsmattan rätt,F tryck fast fästena,F kontrollera att skyddsmattan sitter fast.
Använd kardborrefästena för att fästa ihop den tvärgående mattan på rad 2 med de längsgående mattorna på rad 2 och 3.
Ergonomi och komfort
