Page 301 of 418

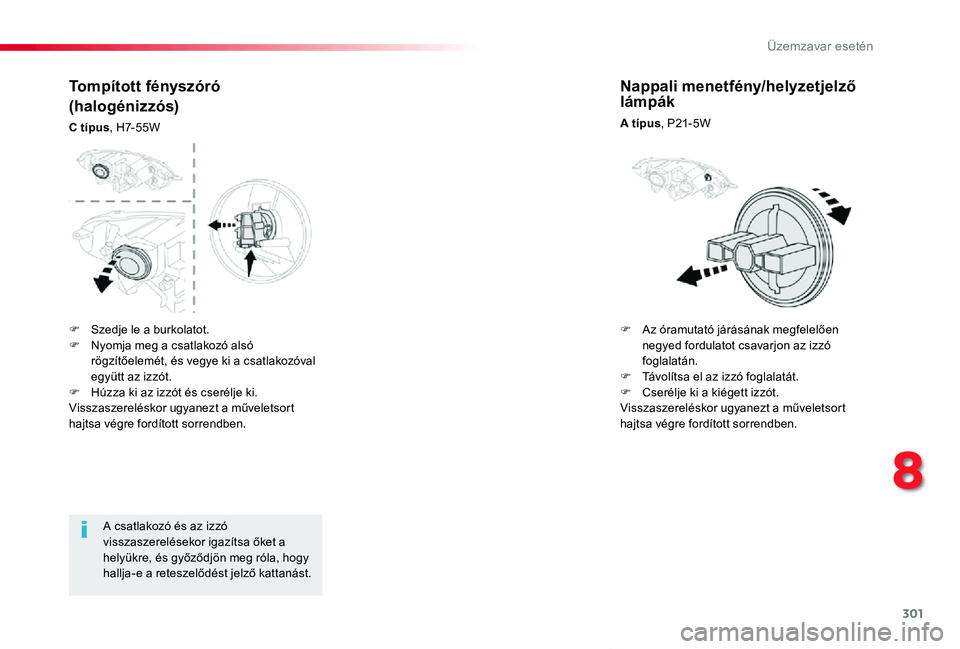

301
Proace verso_hu_Chap08_En-cas-de-panne_ed01-2019
A csatlakozó és az izzó visszaszerelésekor igazÃtsa Å‘ket a helyükre, és gyÅ‘zÅ‘djön meg róla, hogy hallja-e a reteszelÅ‘dést jelzÅ‘ kattanást.
TompÃtott fényszóró
(halogénizzós)
C tÃpus, H7-55W
Nappali menetfény/helyzetjelző lámpák
A tÃpus, P21-5W
F Szedje le a burkolatot. F Nyomja meg a csatlakozó alsó rögzÃtÅ‘elemét, és vegye ki a csatlakozóval együtt az izzót.F Húzza ki az izzót és cserélje ki.Visszaszereléskor ugyanezt a műveletsort hajtsa végre fordÃtott sorrendben.
F Az óramutató járásának megfelelÅ‘en negyed fordulatot csavarjon az izzó foglalatán.F TávolÃtsa el az izzó foglalatát.F Cserélje ki a kiégett izzót. Visszaszereléskor ugyanezt a műveletsort hajtsa végre fordÃtott sorrendben.
8
Üzemzavar esetén
Page 302 of 418

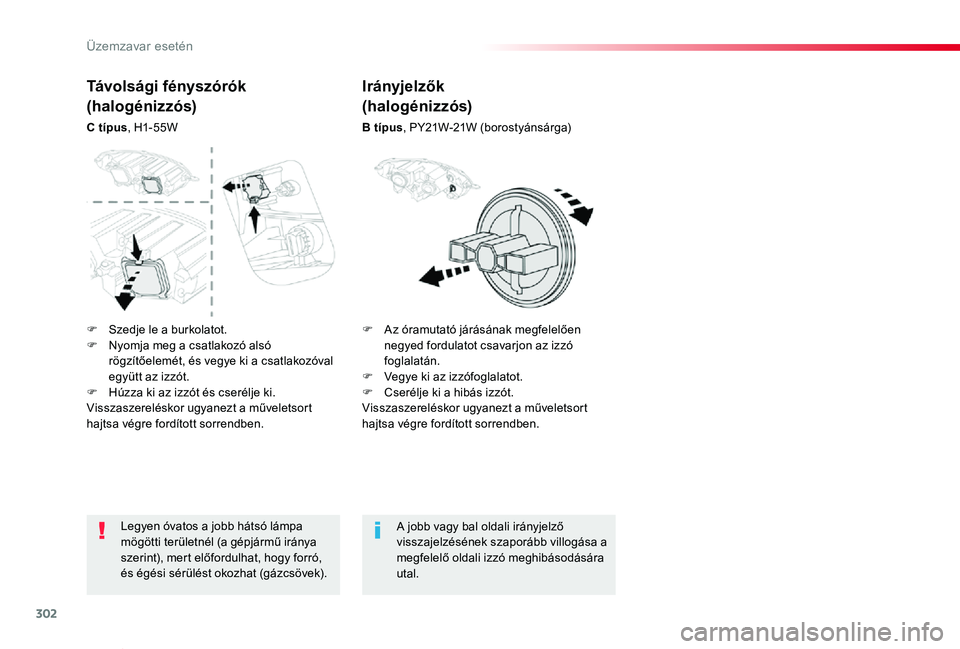

302
Proace verso_hu_Chap08_En-cas-de-panne_ed01-2019
Legyen óvatos a jobb hátsó lámpa mögötti területnél (a gépjármű iránya szerint), mert előfordulhat, hogy forró, és égési sérülést okozhat (gázcsövek).
A jobb vagy bal oldali irányjelző visszajelzésének szaporább villogása a megfelelő oldali izzó meghibásodására utal.
Irányjelzők
(halogénizzós)
B tÃpus, PY21W-21W (borostyánsárga)
Távolsági fényszórók
(halogénizzós)
C tÃpus, H1-55W
F Szedje le a burkolatot. F Nyomja meg a csatlakozó alsó rögzÃtÅ‘elemét, és vegye ki a csatlakozóval együtt az izzót.F Húzza ki az izzót és cserélje ki.Visszaszereléskor ugyanezt a műveletsort hajtsa végre fordÃtott sorrendben.
F Az óramutató járásának megfelelÅ‘en negyed fordulatot csavarjon az izzó foglalatán.F Vegye ki az izzófoglalatot.F Cserélje ki a hibás izzót.Visszaszereléskor ugyanezt a műveletsort hajtsa végre fordÃtott sorrendben.
Üzemzavar esetén

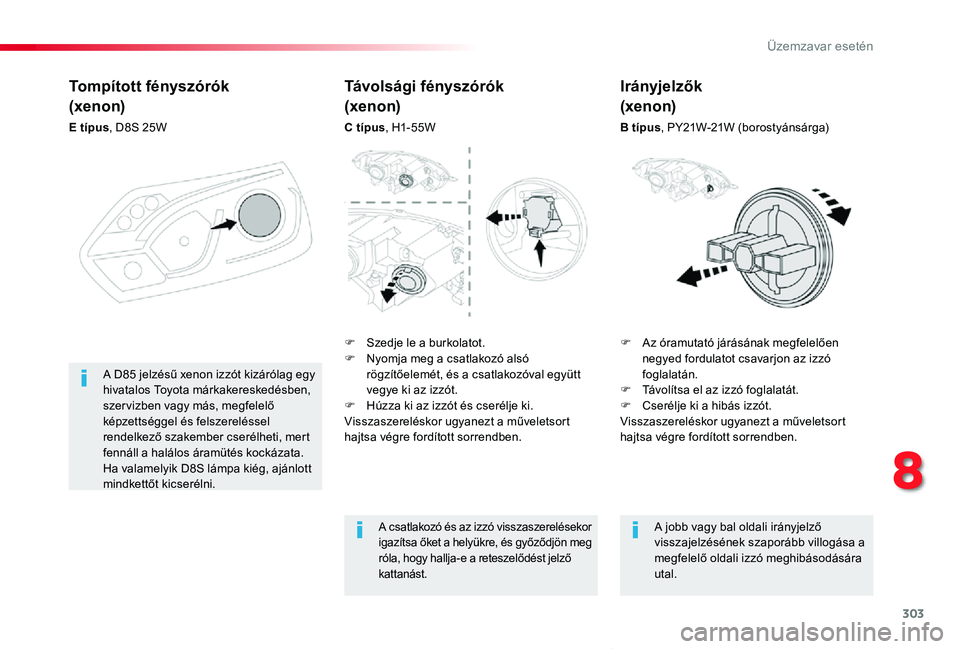

Page 303 of 418

303
Proace verso_hu_Chap08_En-cas-de-panne_ed01-2019
TompÃtott fényszórók
(xenon)
E tÃpus, D8S 25W
F Az óramutató járásának megfelelÅ‘en negyed fordulatot csavarjon az izzó foglalatán.F TávolÃtsa el az izzó foglalatát.F Cserélje ki a hibás izzót.Visszaszereléskor ugyanezt a műveletsort hajtsa végre fordÃtott sorrendben.
A D85 jelzésű xenon izzót kizárólag egy hivatalos Toyota márkakereskedésben, szer vizben vagy más, megfelelő képzettséggel és felszereléssel rendelkező szakember cserélheti, mert fennáll a halálos áramütés kockázata.Ha valamelyik D8S lámpa kiég, ajánlott mindkettőt kicserélni.
Távolsági fényszórók
(xenon)
C tÃpus, H1-55W
A csatlakozó és az izzó visszaszerelésekor igazÃtsa Å‘ket a helyükre, és gyÅ‘zÅ‘djön meg róla, hogy hallja-e a reteszelÅ‘dést jelzÅ‘ kattanást.
A jobb vagy bal oldali irányjelző visszajelzésének szaporább villogása a megfelelő oldali izzó meghibásodására utal.
Irányjelzők
(xenon)
B tÃpus, PY21W-21W (borostyánsárga)
F Szedje le a burkolatot. F Nyomja meg a csatlakozó alsó rögzÃtÅ‘elemét, és a csatlakozóval együtt vegye ki az izzót.F Húzza ki az izzót és cserélje ki.Visszaszereléskor ugyanezt a műveletsort hajtsa végre fordÃtott sorrendben.
8
Üzemzavar esetén
Page 304 of 418

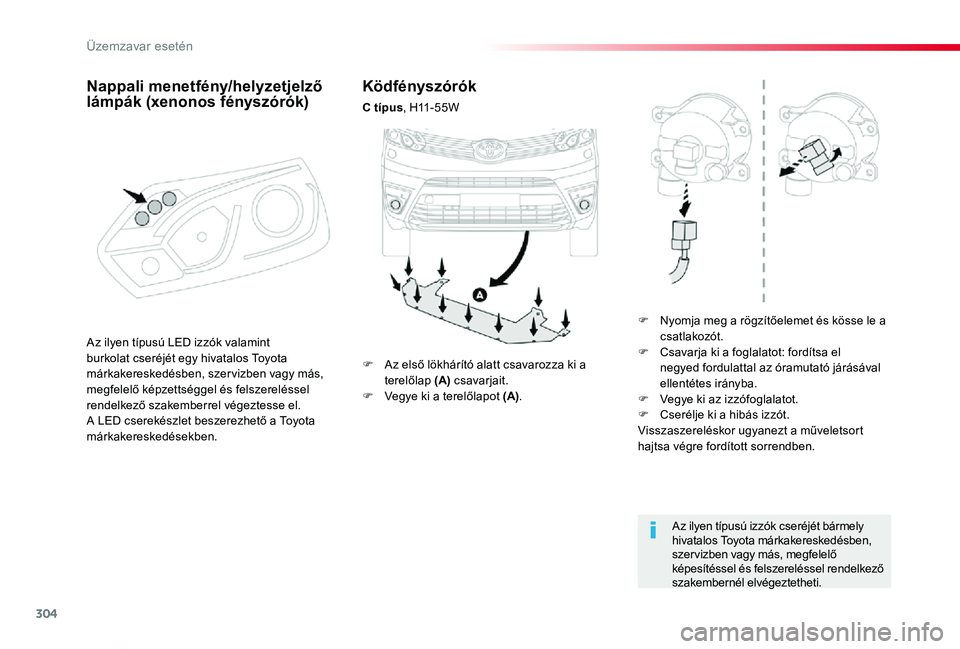

304
Proace verso_hu_Chap08_En-cas-de-panne_ed01-2019
Ködfényszórók
C tÃpus, H11-55W
F Nyomja meg a rögzÃtÅ‘elemet és kösse le a csatlakozót.F Csavarja ki a foglalatot: fordÃtsa el negyed fordulattal az óramutató járásával ellentétes irányba.F Vegye ki az izzófoglalatot.F Cserélje ki a hibás izzót.Visszaszereléskor ugyanezt a műveletsort hajtsa végre fordÃtott sorrendben.
Az ilyen tÃpusú izzók cseréjét bármely hivatalos Toyota márkakereskedésben, szer vizben vagy más, megfelelÅ‘ képesÃtéssel és felszereléssel rendelkezÅ‘ szakembernél elvégeztetheti.
F Az elsÅ‘ lökhárÃtó alatt csavarozza ki a terelÅ‘lap (A) csavarjait.F Vegye ki a terelÅ‘lapot (A).
Az ilyen tÃpusú LED izzók valamint burkolat cseréjét egy hivatalos Toyota márkakereskedésben, szer vizben vagy más, megfelelÅ‘ képzettséggel és felszereléssel rendelkezÅ‘ szakemberrel végeztesse el. A LED cserekészlet beszerezhetÅ‘ a Toyota márkakereskedésekben.
Nappali menetfény/helyzetjelző lámpák (xenonos fényszórók)
Üzemzavar esetén
Page 305 of 418

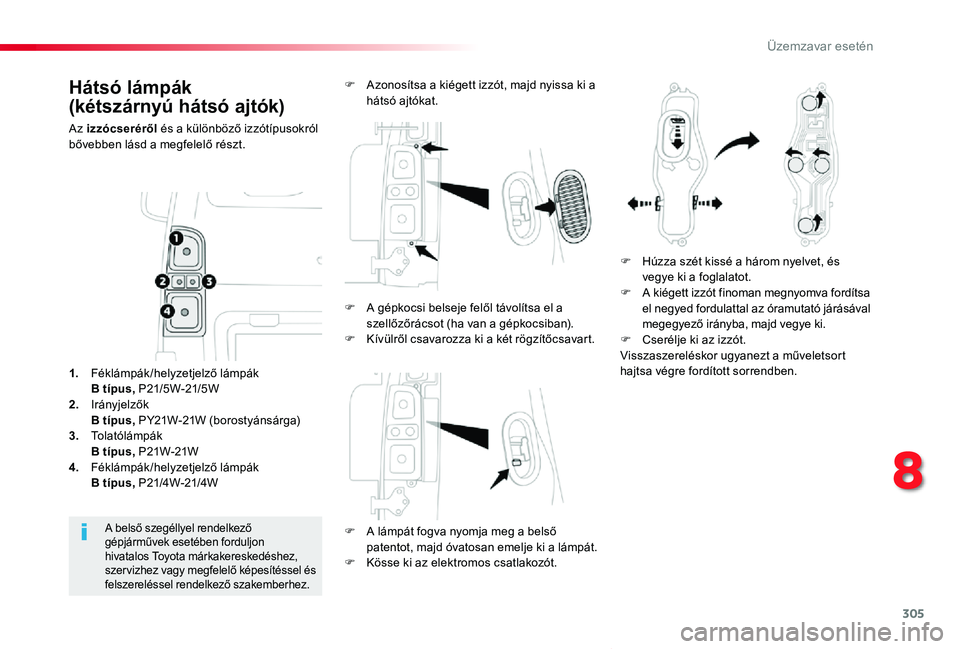

305
Proace verso_hu_Chap08_En-cas-de-panne_ed01-2019
Hátsó lámpák
(kétszárnyú hátsó ajtók)
Az izzócserérÅ‘l és a különbözÅ‘ izzótÃpusokról bÅ‘vebben lásd a megfelelÅ‘ részt.
F A lámpát fogva nyomja meg a belső
patentot, majd óvatosan emelje ki a lámpát.F Kösse ki az elektromos csatlakozót.
A belsÅ‘ szegéllyel rendelkezÅ‘ gépjárművek esetében forduljon hivatalos Toyota márkakereskedéshez, szer vizhez vagy megfelelÅ‘ képesÃtéssel és felszereléssel rendelkezÅ‘ szakemberhez.
1. Féklámpák/helyzetjelzÅ‘ lámpák B tÃpus, P21/5W-21/5W2. IrányjelzÅ‘k B tÃpus, PY21W-21W (borostyánsárga)3. Tolatólámpák B tÃpus, P21W-21W4. Féklámpák/helyzetjelzÅ‘ lámpák B tÃpus, P21/4W-21/4W
F AzonosÃtsa a kiégett izzót, majd nyissa ki a hátsó ajtókat.
F Húzza szét kissé a három nyelvet, és vegye ki a foglalatot.F A kiégett izzót finoman megnyomva fordÃtsa el negyed fordulattal az óramutató járásával megegyezÅ‘ irányba, majd vegye ki.F Cserélje ki az izzót.Visszaszereléskor ugyanezt a műveletsort hajtsa végre fordÃtott sorrendben.
F A gépkocsi belseje felÅ‘l távolÃtsa el a szellÅ‘zÅ‘rácsot (ha van a gépkocsiban).F KÃvülrÅ‘l csavarozza ki a két rögzÃtÅ‘csavart.
8
Üzemzavar esetén
Page 306 of 418

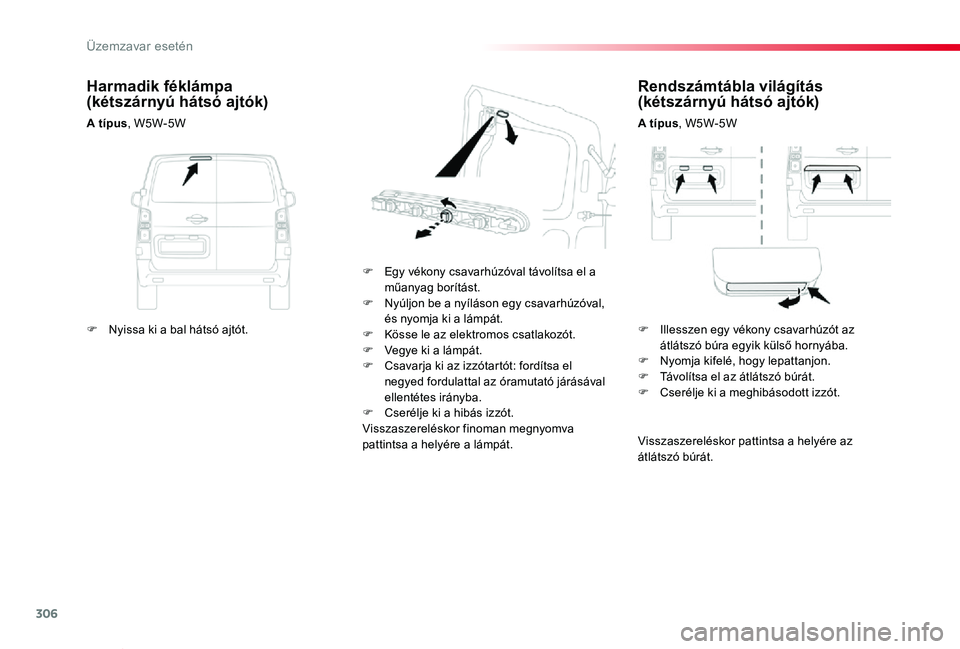

306
Proace verso_hu_Chap08_En-cas-de-panne_ed01-2019
Rendszámtábla világÃtás (kétszárnyú hátsó ajtók)
A tÃpus, W5W-5W
F Egy vékony csavarhúzóval távolÃtsa el a műanyag borÃtást.F Nyúljon be a nyÃláson egy csavarhúzóval, és nyomja ki a lámpát.F Kösse le az elektromos csatlakozót.F Vegye ki a lámpát.F Csavarja ki az izzótartót: fordÃtsa el negyed fordulattal az óramutató járásával ellentétes irányba.F Cserélje ki a hibás izzót.Visszaszereléskor finoman megnyomva pattintsa a helyére a lámpát.
Harmadik féklámpa (kétszárnyú hátsó ajtók)
A tÃpus, W5W-5W
Visszaszereléskor pattintsa a helyére az átlátszó búrát.
F Nyissa ki a bal hátsó ajtót.F Illesszen egy vékony csavarhúzót az átlátszó búra egyik külsÅ‘ hornyába.F Nyomja kifelé, hogy lepattanjon.F TávolÃtsa el az átlátszó búrát.F Cserélje ki a meghibásodott izzót.
Üzemzavar esetén

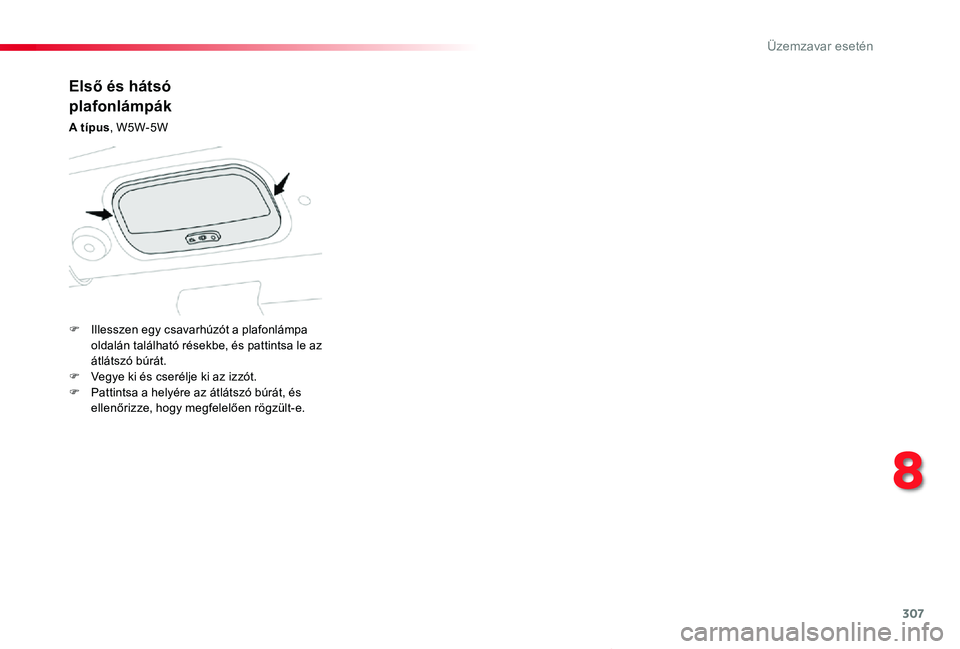

Page 307 of 418

307
Proace verso_hu_Chap08_En-cas-de-panne_ed01-2019
Első és hátsó
plafonlámpák
A tÃpus, W5W-5W
F Illesszen egy csavarhúzót a plafonlámpa oldalán található résekbe, és pattintsa le az átlátszó búrát.F Vegye ki és cserélje ki az izzót.F Pattintsa a helyére az átlátszó búrát, és ellenőrizze, hogy megfelelően rögzült-e.
8
Üzemzavar esetén
Page 308 of 418

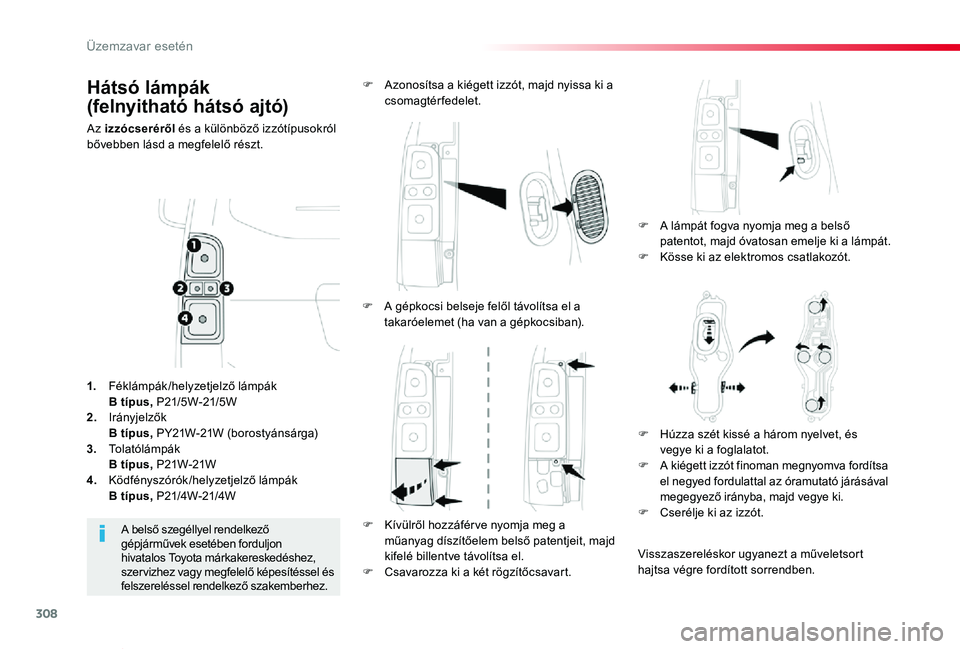

308
Proace verso_hu_Chap08_En-cas-de-panne_ed01-2019
Hátsó lámpák
(felnyitható hátsó ajtó)
Az izzócserérÅ‘l és a különbözÅ‘ izzótÃpusokról bÅ‘vebben lásd a megfelelÅ‘ részt.
F A lámpát fogva nyomja meg a belső patentot, majd óvatosan emelje ki a lámpát.
F Kösse ki az elektromos csatlakozót.
F AzonosÃtsa a kiégett izzót, majd nyissa ki a csomagtérfedelet.
A belsÅ‘ szegéllyel rendelkezÅ‘ gépjárművek esetében forduljon hivatalos Toyota márkakereskedéshez, szer vizhez vagy megfelelÅ‘ képesÃtéssel és felszereléssel rendelkezÅ‘ szakemberhez.
1. Féklámpák/helyzetjelzÅ‘ lámpák B tÃpus, P21/5W-21/5W2. IrányjelzÅ‘k B tÃpus, PY21W-21W (borostyánsárga)
3. Tolatólámpák B tÃpus, P21W-21W4. Ködfényszórók/helyzetjelzÅ‘ lámpák B tÃpus, P21/4W-21/4W
F A gépkocsi belseje felÅ‘l távolÃtsa el a takaróelemet (ha van a gépkocsiban).
F KÃvülrÅ‘l hozzáfér ve nyomja meg a műanyag dÃszÃtÅ‘elem belsÅ‘ patentjeit, majd kifelé billentve távolÃtsa el.F Csavarozza ki a két rögzÃtÅ‘csavart.
F Húzza szét kissé a három nyelvet, és vegye ki a foglalatot.F A kiégett izzót finoman megnyomva fordÃtsa el negyed fordulattal az óramutató járásával megegyezÅ‘ irányba, majd vegye ki.F Cserélje ki az izzót.
Visszaszereléskor ugyanezt a műveletsort hajtsa végre fordÃtott sorrendben.
Üzemzavar esetén
Page 309 of 418

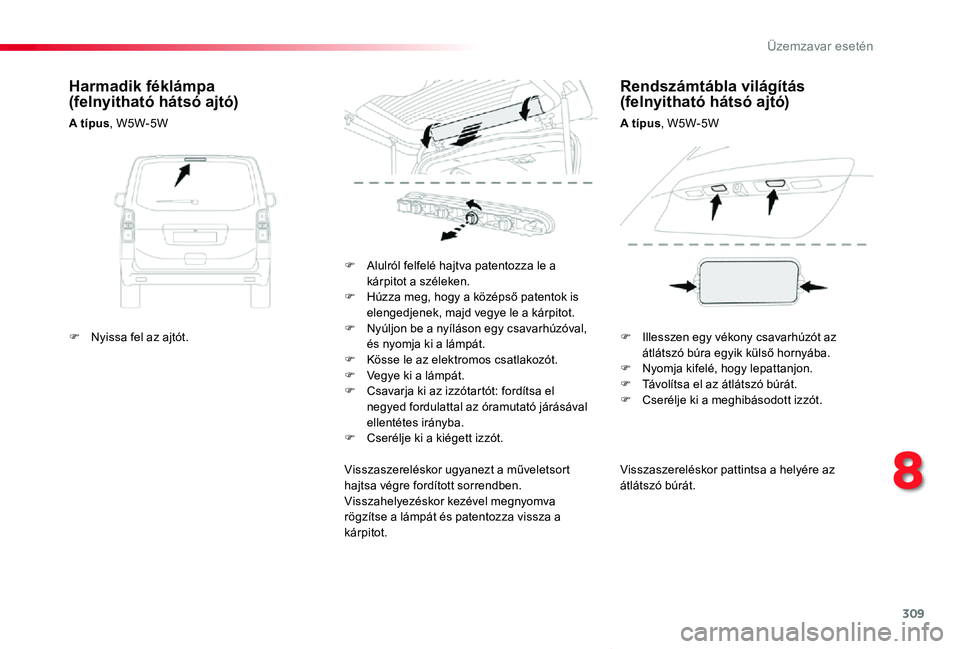

309
Proace verso_hu_Chap08_En-cas-de-panne_ed01-2019
Visszaszereléskor pattintsa a helyére az átlátszó búrát.
F Alulról felfelé hajtva patentozza le a kárpitot a széleken.F Húzza meg, hogy a középsÅ‘ patentok is elengedjenek, majd vegye le a kárpitot.F Nyúljon be a nyÃláson egy csavarhúzóval, és nyomja ki a lámpát.F Kösse le az elektromos csatlakozót.F Vegye ki a lámpát.F Csavarja ki az izzótartót: fordÃtsa el negyed fordulattal az óramutató járásával ellentétes irányba.F Cserélje ki a kiégett izzót.
Visszaszereléskor ugyanezt a műveletsort hajtsa végre fordÃtott sorrendben.Visszahelyezéskor kezével megnyomva rögzÃtse a lámpát és patentozza vissza a kárpitot.
Harmadik féklámpa (felnyitható hátsó ajtó)
A tÃpus, W5W-5W
Rendszámtábla világÃtás (felnyitható hátsó ajtó)
A tÃpus, W5W-5W
F Nyissa fel az ajtót.F Illesszen egy vékony csavarhúzót az átlátszó búra egyik külsÅ‘ hornyába.F Nyomja kifelé, hogy lepattanjon.F TávolÃtsa el az átlátszó búrát.F Cserélje ki a meghibásodott izzót.
8
Üzemzavar esetén
Page 310 of 418

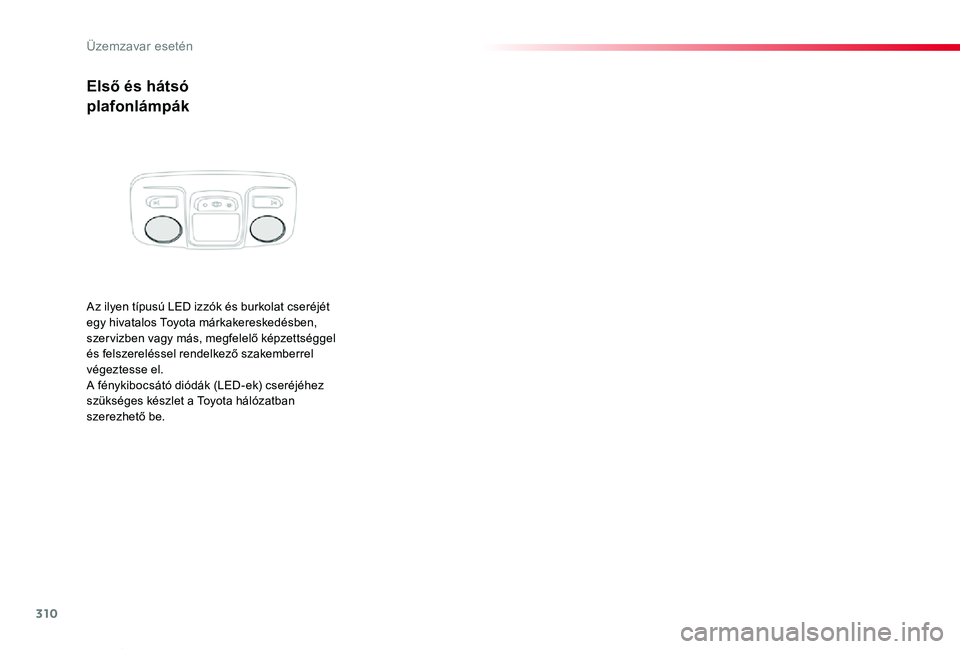

310
Proace verso_hu_Chap08_En-cas-de-panne_ed01-2019
Első és hátsó
plafonlámpák
Az ilyen tÃpusú LED izzók és burkolat cseréjét egy hivatalos Toyota márkakereskedésben, szer vizben vagy más, megfelelÅ‘ képzettséggel és felszereléssel rendelkezÅ‘ szakemberrel végeztesse el. A fénykibocsátó diódák (LED-ek) cseréjéhez szükséges készlet a Toyota hálózatban szerezhetÅ‘ be.
Üzemzavar esetén
