TOYOTA PROACE VERSO 2020 Kezelési útmutató (in Hungarian)

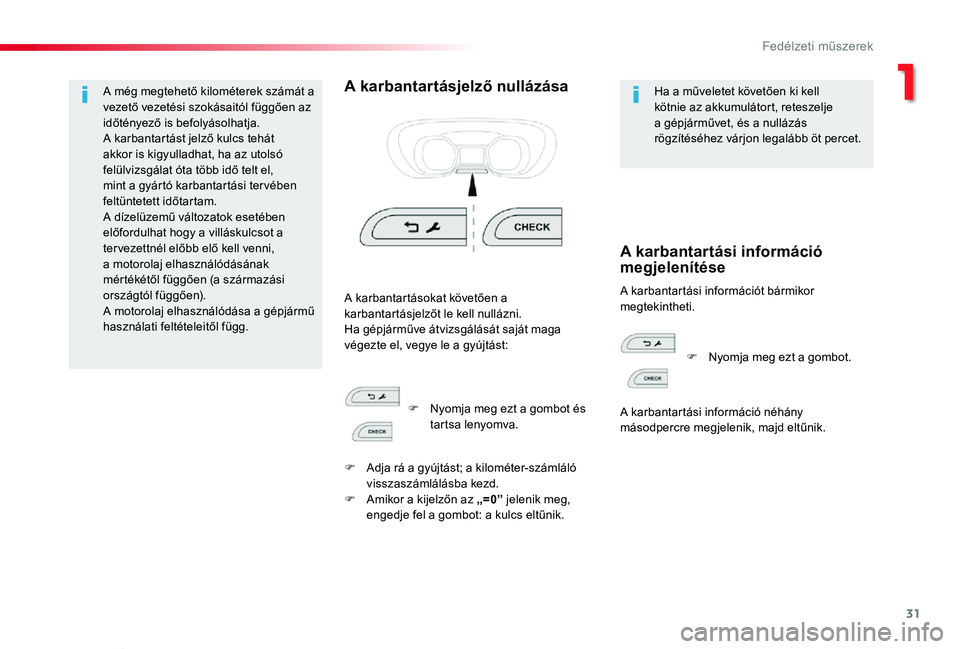

31
Proace verso_hu_Chap01_instruments-de-bord_ed01-2019
A még megtehető kilométerek számát a vezető vezetési szokásaitól függően az időtényező is befolyásolhatja.A karbantartást jelző kulcs tehát akkor is kigyulladhat, ha az utolsó felülvizsgálat óta több idő telt el, mint a gyártó karbantartási ter vében feltüntetett időtartam.A dízelüzemű változatok esetében előfordulhat hogy a villáskulcsot a ter vezettnél előbb elő kell venni, a motorolaj elhasználódásának mértékétől függően (a származási országtól függően).A motorolaj elhasználódása a gépjármű használati feltételeitől függ.
A karbantartásjelző nullázásaHa a műveletet követően ki kell kötnie az akkumulátort, reteszelje a gépjárművet, és a nullázás rögzítéséhez várjon legalább öt percet.
A karbantartási információt bármikor megtekintheti.A karbantartásokat követően a karbantartásjelzőt le kell nullázni.Ha gépjárműve átvizsgálását saját maga végezte el, vegye le a gyújtást:
A karbantartási információ megjelenítése
F Nyomja meg ezt a gombot és tartsa lenyomva.
F Adja rá a gyújtást; a kilométer-számláló visszaszámlálásba kezd.F Amikor a kijelzőn az „=0” jelenik meg, engedje fel a gombot: a kulcs eltűnik.
F Nyomja meg ezt a gombot.
A karbantartási információ néhány másodpercre megjelenik, majd eltűnik.
1
Fedélzeti műszerek

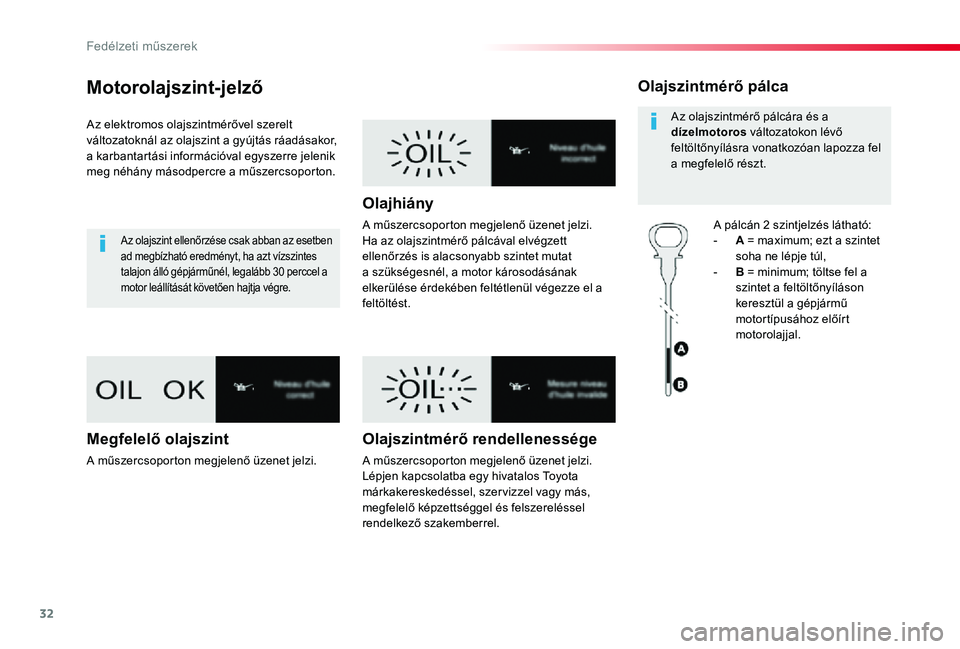

32
Proace verso_hu_Chap01_instruments-de-bord_ed01-2019
Motorolajszint-jelző
Az elektromos olajszintmérővel szerelt változatoknál az olajszint a gyújtás ráadásakor, a karbantartási információval egyszerre jelenik meg néhány másodpercre a műszercsoporton.
Az olajszint ellenőrzése csak abban az esetben ad megbízható eredményt, ha azt vízszintes talajon álló gépjárműnél, legalább 30 perccel a motor leállítását követően hajtja végre.
Megfelelő olajszint
A műszercsoporton megjelenő üzenet jelzi.
Olajhiány
A műszercsoporton megjelenő üzenet jelzi.Ha az olajszintmérő pálcával elvégzett ellenőrzés is alacsonyabb szintet mutat a szükségesnél, a motor károsodásának elkerülése érdekében feltétlenül végezze el a feltöltést.
Olajszintmérő rendellenessége
A műszercsoporton megjelenő üzenet jelzi. Lépjen kapcsolatba egy hivatalos Toyota márkakereskedéssel, szer vizzel vagy más, megfelelő képzettséggel és felszereléssel rendelkező szakemberrel.
Olajszintmérő pálca
A pálcán 2 szintjelzés látható:- A = maximum; ezt a szintet soha ne lépje túl,- B = minimum; töltse fel a szintet a feltöltőnyíláson keresztül a gépjármű motortípusához előírt motorolajjal.
Az olajszintmérő pálcára és a dízelmotoros változatokon lévő feltöltőnyílásra vonatkozóan lapozza fel a megfelelő részt.
Fedélzeti műszerek

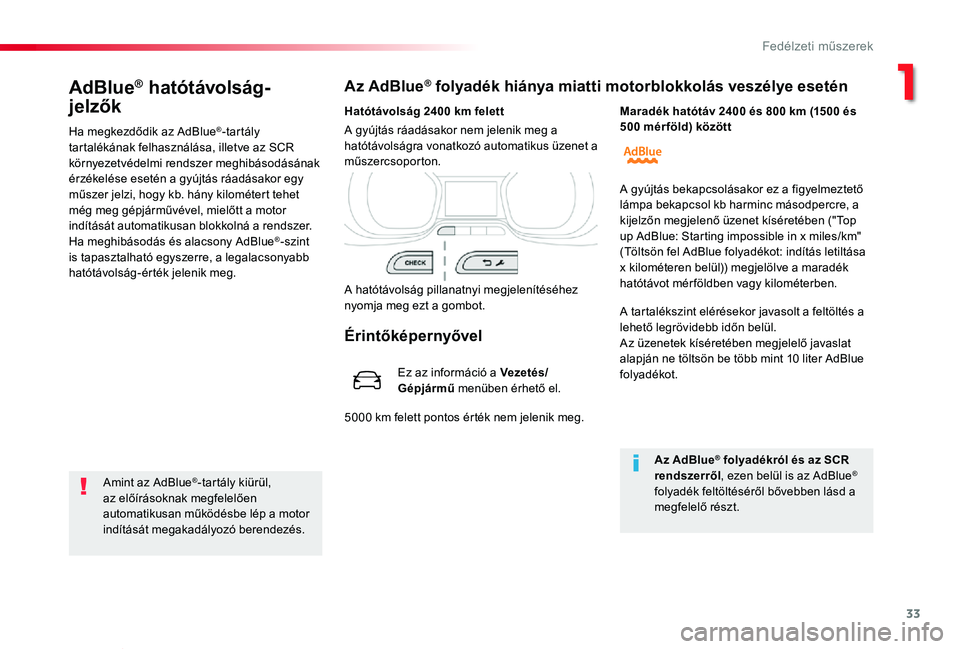

33
Proace verso_hu_Chap01_instruments-de-bord_ed01-2019
AdBlue® hatótávolság-
jelzők
Ha megkezdődik az AdBlue®-tartály tartalékának felhasználása, illetve az SCR környezetvédelmi rendszer meghibásodásának érzékelése esetén a gyújtás ráadásakor egy műszer jelzi, hogy kb. hány kilométert tehet még meg gépjárművével, mielőtt a motor indítását automatikusan blokkolná a rendszer.Ha meghibásodás és alacsony AdBlue®-szint is tapasztalható egyszerre, a legalacsonyabb hatótávolság-érték jelenik meg.
Az AdBlue® folyadék hiánya miatti motorblokkolás veszélye esetén
Amint az AdBlue®-tartály kiürül, az előírásoknak megfelelően automatikusan működésbe lép a motor indítását megakadályozó berendezés.
Hatótávolság 2400 km felett
A hatótávolság pillanatnyi megjelenítéséhez nyomja meg ezt a gombot.
5000 km felett pontos érték nem jelenik meg.
A gyújtás ráadásakor nem jelenik meg a hatótávolságra vonatkozó automatikus üzenet a műszercsoporton.
Az AdBlue® folyadékról és az SCR rendszerről, ezen belül is az AdBlue® folyadék feltöltéséről bővebben lásd a megfelelő részt.
Maradék hatótáv 2400 és 800 km (1500 és 500 mér föld) között
A gyújtás bekapcsolásakor ez a figyelmeztető lámpa bekapcsol kb harminc másodpercre, a kijelzőn megjelenő üzenet kíséretében ("Top up AdBlue: Starting impossible in x miles/km" (Töltsön fel AdBlue folyadékot: indítás letiltása x kilométeren belül)) megjelölve a maradék hatótávot mér földben vagy kilométerben.
A tartalékszint elérésekor javasolt a feltöltés a lehető legrövidebb időn belül.Az üzenetek kíséretében megjelelő javaslat alapján ne töltsön be több mint 10 liter AdBlue folyadékot.
Érintőképernyővel
Ez az információ a Vezetés/ Gépjármű menüben érhető el.
1
Fedélzeti műszerek

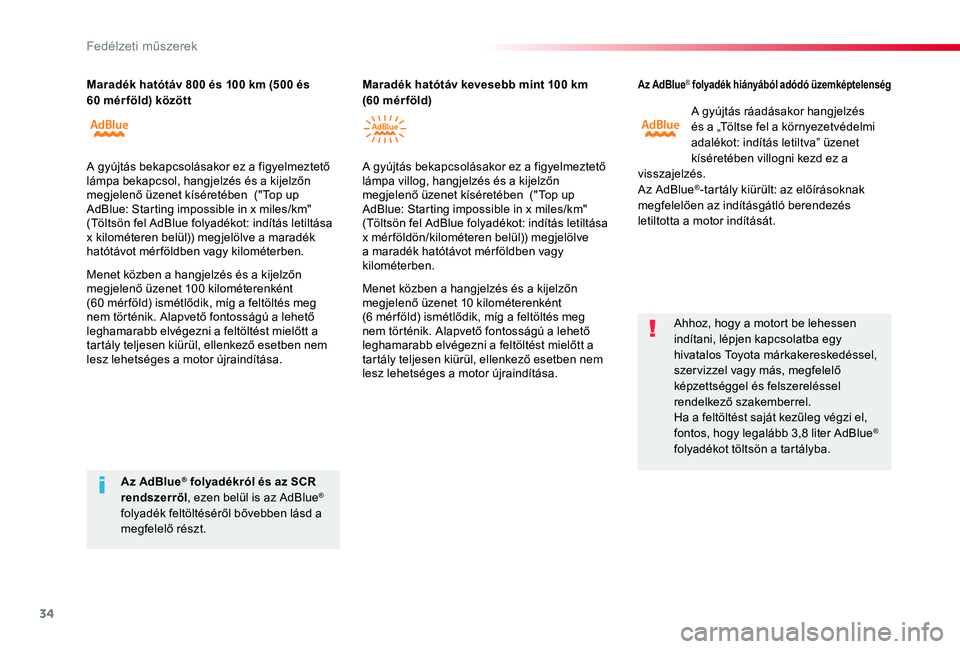

34
Proace verso_hu_Chap01_instruments-de-bord_ed01-2019
Az AdBlue® folyadék hiányából adódó üzemképtelenség
A gyújtás ráadásakor hangjelzés és a „Töltse fel a környezetvédelmi adalékot: indítás letiltva” üzenet kíséretében villogni kezd ez a visszajelzés.Az AdBlue®-tartály kiürült: az előírásoknak megfelelően az indításgátló berendezés letiltotta a motor indítását.
Ahhoz, hogy a motort be lehessen indítani, lépjen kapcsolatba egy hivatalos Toyota márkakereskedéssel, szer vizzel vagy más, megfelelő képzettséggel és felszereléssel rendelkező szakemberrel. Ha a feltöltést saját kezűleg végzi el, fontos, hogy legalább 3,8 liter AdBlue® folyadékot töltsön a tartályba.
Az AdBlue® folyadékról és az SCR rendszerről, ezen belül is az AdBlue® folyadék feltöltéséről bővebben lásd a megfelelő részt.
Maradék hatótáv 800 és 100 km (500 és 60 mér föld) közöttMaradék hatótáv kevesebb mint 100 km (60 mér föld)
A gyújtás bekapcsolásakor ez a figyelmeztető lámpa bekapcsol, hangjelzés és a kijelzőn megjelenő üzenet kíséretében ("Top up AdBlue: Starting impossible in x miles/km" (Töltsön fel AdBlue folyadékot: indítás letiltása x kilométeren belül)) megjelölve a maradék hatótávot mér földben vagy kilométerben.
Menet közben a hangjelzés és a kijelzőn megjelenő üzenet 100 kilométerenként (60 mér föld) ismétlődik, míg a feltöltés meg nem történik. Alapvető fontosságú a lehető leghamarabb elvégezni a feltöltést mielőtt a tartály teljesen kiürül, ellenkező esetben nem lesz lehetséges a motor újraindítása.
A gyújtás bekapcsolásakor ez a figyelmeztető lámpa villog, hangjelzés és a kijelzőn megjelenő üzenet kíséretében ("Top up AdBlue: Starting impossible in x miles/km" (Töltsön fel AdBlue folyadékot: indítás letiltása x mérföldön/kilométeren belül)) megjelölve a maradék hatótávot mér földben vagy kilométerben.
Menet közben a hangjelzés és a kijelzőn megjelenő üzenet 10 kilométerenként (6 mér föld) ismétlődik, míg a feltöltés meg nem történik. Alapvető fontosságú a lehető leghamarabb elvégezni a feltöltést mielőtt a tartály teljesen kiürül, ellenkező esetben nem lesz lehetséges a motor újraindítása.
Fedélzeti műszerek

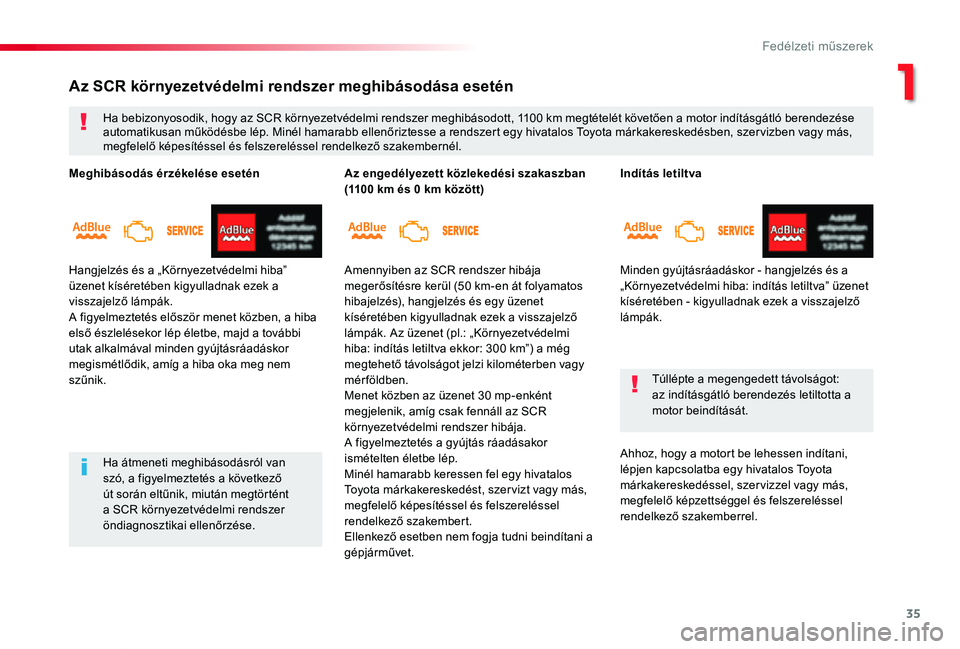

35
Proace verso_hu_Chap01_instruments-de-bord_ed01-2019
Indítás letiltva
Minden gyújtásráadáskor - hangjelzés és a „Környezetvédelmi hiba: indítás letiltva” üzenet kíséretében - kigyulladnak ezek a visszajelző lámpák.
Túllépte a megengedett távolságot: az indításgátló berendezés letiltotta a motor beindítását.
Ahhoz, hogy a motort be lehessen indítani, lépjen kapcsolatba egy hivatalos Toyota márkakereskedéssel, szer vizzel vagy más, megfelelő képzettséggel és felszereléssel rendelkező szakemberrel.
Az SCR környezetvédelmi rendszer meghibásodása esetén
Ha bebizonyosodik, hogy az SCR környezetvédelmi rendszer meghibásodott, 1100 km megtételét követően a motor indításgátló berendezése automatikusan működésbe lép. Minél hamarabb ellenőriztesse a rendszert egy hivatalos Toyota márkakereskedésben, szer vizben vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakembernél.
Ha átmeneti meghibásodásról van szó, a figyelmeztetés a következő út során eltűnik, miután megtörtént a SCR környezetvédelmi rendszer öndiagnosztikai ellenőrzése.
Meghibásodás érzékelése esetén
Hangjelzés és a „Környezetvédelmi hiba” üzenet kíséretében kigyulladnak ezek a visszajelző lámpák.A figyelmeztetés először menet közben, a hiba első észlelésekor lép életbe, majd a további utak alkalmával minden gyújtásráadáskor megismétlődik, amíg a hiba oka meg nem szűnik.
Az engedélyezett közlekedési szakaszban (1100 km és 0 km között)
Amennyiben az SCR rendszer hibája megerősítésre kerül (50 km-en át folyamatos hibajelzés), hangjelzés és egy üzenet kíséretében kigyulladnak ezek a visszajelző lámpák. Az üzenet (pl.: „Környezetvédelmi hiba: indítás letiltva ekkor: 300 km”) a még megtehető távolságot jelzi kilométerben vagy mérföldben.Menet közben az üzenet 30 mp-enként megjelenik, amíg csak fennáll az SCR környezetvédelmi rendszer hibája.A figyelmeztetés a gyújtás ráadásakor ismételten életbe lép.Minél hamarabb keressen fel egy hivatalos Toyota márkakereskedést, szer vizt vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakembert.Ellenkező esetben nem fogja tudni beindítani a
gépjárművet.
1
Fedélzeti műszerek

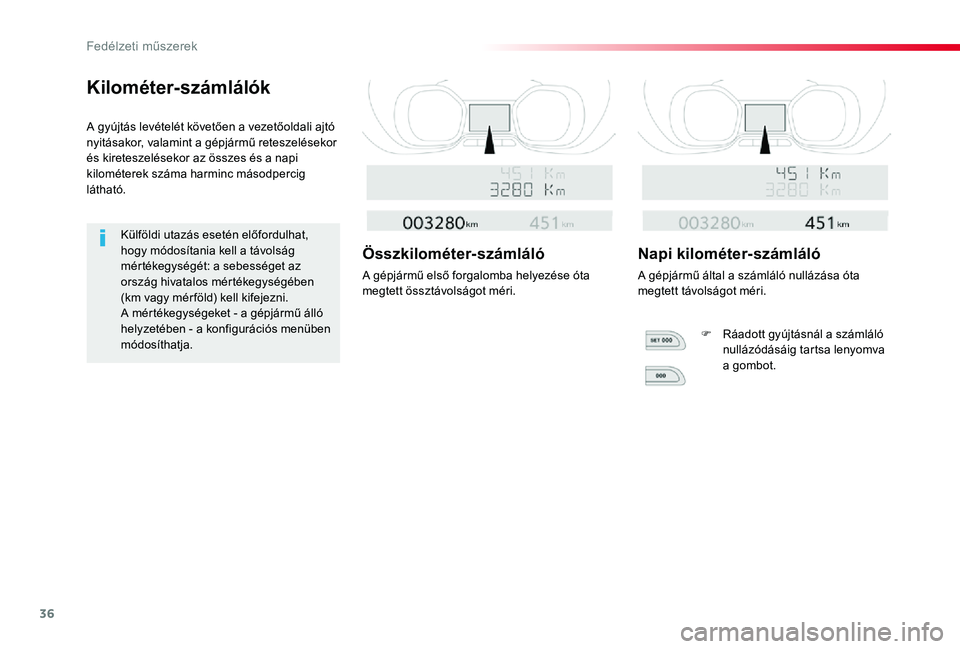

36
Proace verso_hu_Chap01_instruments-de-bord_ed01-2019
Kilométer-számlálók
A gyújtás levételét követően a vezetőoldali ajtó nyitásakor, valamint a gépjármű reteszelésekor és kireteszelésekor az összes és a napi kilométerek száma harminc másodpercig látható.
Külföldi utazás esetén előfordulhat, hogy módosítania kell a távolság mértékegységét: a sebességet az ország hivatalos mértékegységében (km vagy mér föld) kell kifejezni. A mértékegységeket - a gépjármű álló helyzetében - a konfigurációs menüben módosíthatja.
Összkilométer-számláló
A gépjármű első forgalomba helyezése óta megtett össztávolságot méri.
Napi kilométer-számláló
A gépjármű által a számláló nullázása óta megtett távolságot méri.
F Ráadott gyújtásnál a számláló nullázódásáig tartsa lenyomva a gombot.
Fedélzeti műszerek

37
Proace verso_hu_Chap01_instruments-de-bord_ed01-2019
MegvilágításszabályozóA rendszer lehetővé teszi, hogy a műszer fal-világítás fényerejét a külső fényviszonyokhoz igazítsa.
F Felkapcsolt lámpáknál nyomja meg a megfelelő gombot a fényerő növeléséhez.F Felkapcsolt lámpáknál nyomja meg a megfelelő gombot a fényerő csökkentéséhez.
Amikor a megvilágítás elérte a kívánt erősséget, engedje el a gombot.
A műszercsoportonÉrintőképernyővel
F A „Beállítások” menüben válassza a „Fényerő” elemet. Vagy válassza az „OPCIÓK”, „Képernyő konfigurálása”, majd a „Fényerő” lehetőséget.F Állítsa be a fényerőt a nyilakkal vagy a tcsúszka mozgatásával.
A fényerő hozzáigazítható a nappali és az éjszakai körülményekhez.
1
Fedélzeti műszerek

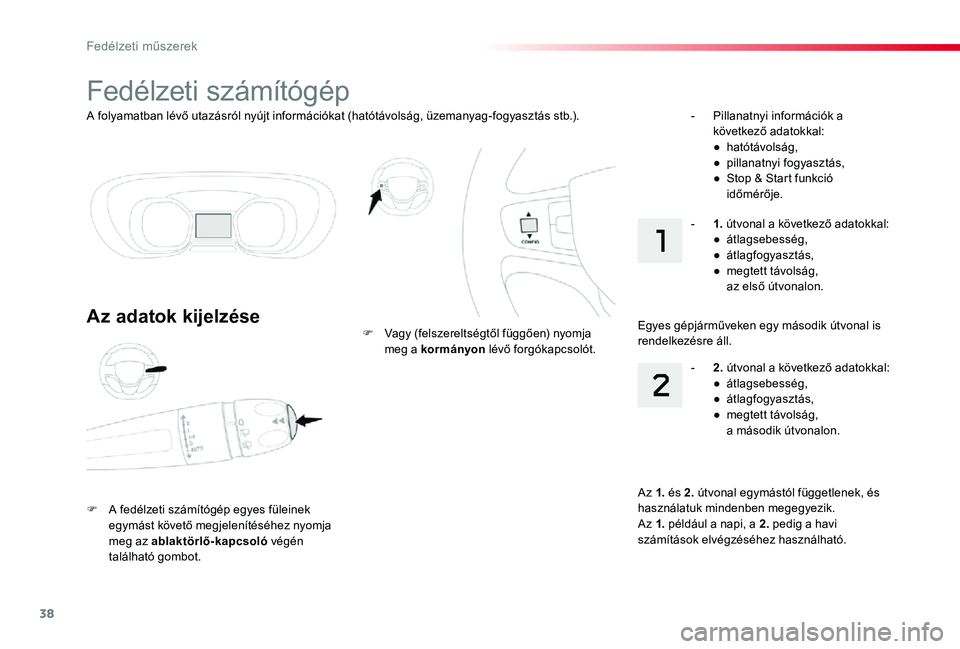

38
Proace verso_hu_Chap01_instruments-de-bord_ed01-2019
A folyamatban lévő utazásról nyújt információkat (hatótávolság, üzemanyag-fogyasztás stb.).
Fedélzeti számítógép
Az adatok kijelzése
F A fedélzeti számítógép egyes füleinek egymást követő megjelenítéséhez nyomja meg az ablaktörlő-kapcsoló végén található gombot.
F Vagy (felszereltségtől függően) nyomja meg a kormányon lévő forgókapcsolót.
- Pillanatnyi információk a következő adatokkal:● hatótávolság,● pillanatnyi fogyasztás,● Stop & Start funkció időmérője.
Az 1. és 2. útvonal egymástól függetlenek, és használatuk mindenben megegyezik.Az 1. például a napi, a 2. pedig a havi számítások elvégzéséhez használható.
- 2. útvonal a következő adatokkal:● átlagsebesség,● átlagfogyasztás,● megtett távolság, a második útvonalon.
- 1. útvonal a következő adatokkal:● átlagsebesség,● átlagfogyasztás,● megtett távolság, az első útvonalon.
Egyes gépjárműveken egy második útvonal is rendelkezésre áll.
Fedélzeti műszerek

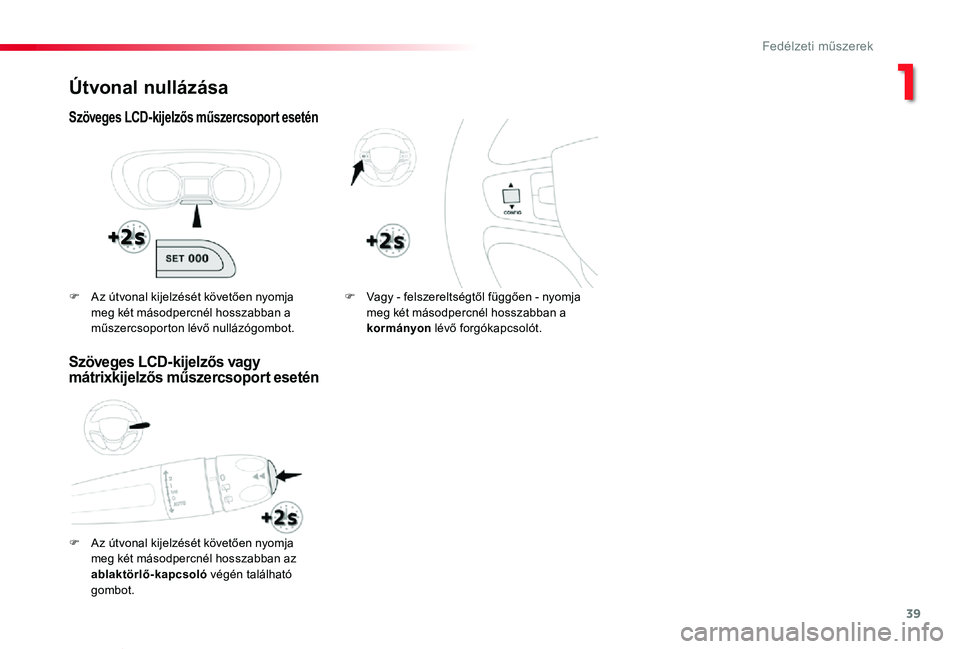

39
Proace verso_hu_Chap01_instruments-de-bord_ed01-2019
Útvonal nullázása
Szöveges LCD-kijelzős műszercsoport esetén
F Az útvonal kijelzését követően nyomja
meg két másodpercnél hosszabban az ablaktörlő-kapcsoló végén található gombot.
F Vagy - felszereltségtől függően - nyomja meg két másodpercnél hosszabban a kormányon lévő forgókapcsolót.
F Az útvonal kijelzését követően nyomja meg két másodpercnél hosszabban a műszercsoporton lévő nullázógombot.
Szöveges LCD-kijelzős vagy mátrixkijelzős műszercsoport esetén
1
Fedélzeti műszerek

40
Proace verso_hu_Chap01_instruments-de-bord_ed01-2019

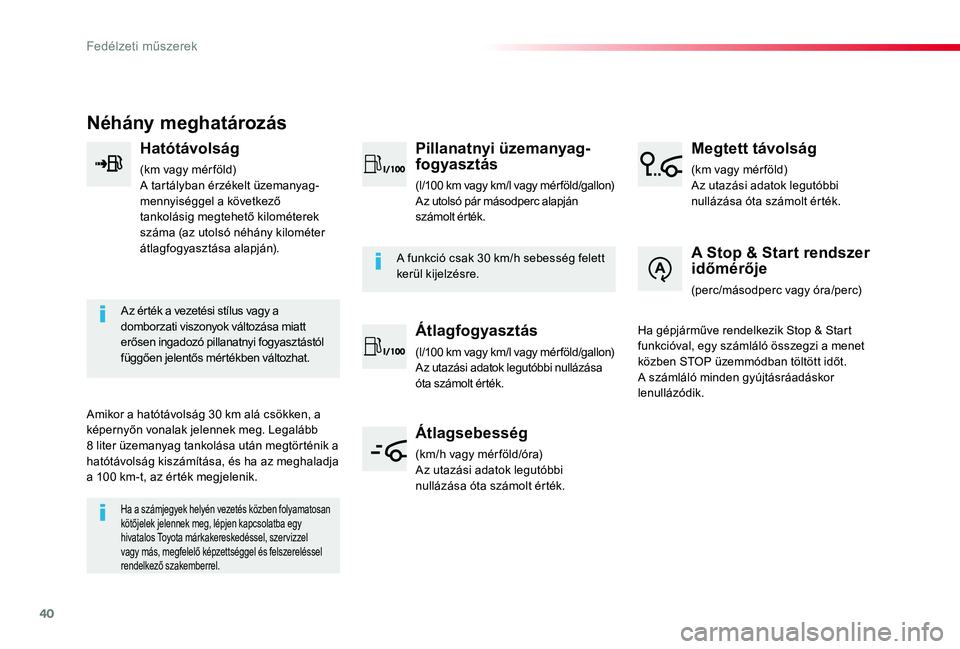

Néhány meghatározás
Hatótávolság
(km vagy mér föld)A tartályban érzékelt üzemanyag-mennyiséggel a következő tankolásig megtehető kilométerek száma (az utolsó néhány kilométer átlagfogyasztása alapján).
Az érték a vezetési stílus vagy a domborzati viszonyok változása miatt erősen ingadozó pillanatnyi fogyasztástól függően jelentős mértékben változhat.
Amikor a hatótávolság 30 km alá csökken, a képernyőn vonalak jelennek meg. Legalább
8 liter üzemanyag tankolása után megtörténik a hatótávolság kiszámítása, és ha az meghaladja a 100 km-t, az érték megjelenik.
Ha a számjegyek helyén vezetés közben folyamatosan kötőjelek jelennek meg, lépjen kapcsolatba egy hivatalos Toyota márkakereskedéssel, szer vizzel vagy más, megfelelő képzettséggel és felszereléssel rendelkező szakemberrel.
A funkció csak 30 km/h sebesség felett kerül kijelzésre.
Pillanatnyi üzemanyag-fogyasztás
(l/100 km vagy km/l vagy mér föld/gallon)Az utolsó pár másodperc alapján számolt érték.
Átlagfogyasztás
(l/100 km vagy km/l vagy mér föld/gallon)Az utazási adatok legutóbbi nullázása óta számolt érték.
Átlagsebesség
(km/h vagy mér föld/óra)Az utazási adatok legutóbbi nullázása óta számolt érték.
Megtett távolság
(km vagy mér föld)Az utazási adatok legutóbbi nullázása óta számolt érték.
A Stop & Start rendszer időmérője
(perc/másodperc vagy óra/perc)
Ha gépjárműve rendelkezik Stop & Start funkcióval, egy számláló összegzi a menet közben STOP üzemmódban töltött időt.A számláló minden gyújtásráadáskor lenullázódik.
Fedélzeti műszerek
