TOYOTA PROACE VERSO 2022 Instruksjoner for bruk (in Norwegian)

251
Hvis bilen havarerer
8
Koble fra batteriet
For å opprettholde et egnet ladenivå for å starte motoren anbefaler vi å koble fra batteriet hvis bilen skal stå ubrukt i en lengre periode.Før du kobler fra batteriet:► Lukk alle åpninger (dører, bakluke, vinduer).► Slå av alle enheter som bruker elektrisitet (audiosystem, viskere, lykter osv.).► Slå av tenningen, og vent i 4 minutter.
Når du har åpnet batteriet, er det bare nødvendig å koble fra (+)-polen.
Polklemme med hurtigutløsing
Koble fra (+)-polen

► Avhengig av utstyret, løfter du opp plastdekselet på (+)-polen.
► Løft spak A helt opp for å frigjøre klemme B.► Ta av klemme B ved å løfte den av.
Koble (+)-polen til igjen

► Løft spak A helt opp.► Sett den åpne klemmen B tilbake på (+)-polen.► Trykk klemme B helt ned.► Senk spak A for å låse klemme B.► Avhengig av utstyret, senker du ned plastdekselet på (+)-polen.
WARNI NG
Ikke tving spaken. Det vil ikke være mulig å låse den på plass hvis den ikke er plassert riktig, så begynn på nytt.
Etter ny tilkobling
Etter at batteriet kobles til igjen, slår du på tenningen og venter i 1 minutt før du starter motoren. Dette er for å gi de elektroniske systemene tid til å initialisere.
Hvis mindre problemer likevel vedvarer etter denne handlingen, kontakter du en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig verksted.Se relevant avsnitt, og initialiser visse utstyr på nytt:– Fjernkontrollnøkkelen eller den elektroniske nøkkelen (avhengig av versjon).– Elektriske vinduer.
– Elektriske dører.– Dato og klokkeslett.– Forhåndsinnstilte radiostasjoner.
NOTIC E
Stop & Start-systemet fungerer kanskje ikke under turen etter den første motorstarten.I dette tilfellet vil systemet bare være tilgjengelig igjen etter en sammenhengende periode der bilen står stille, en periode som er avhengig av utetemperaturen og batterinivået (opptil ca. 8 timer).

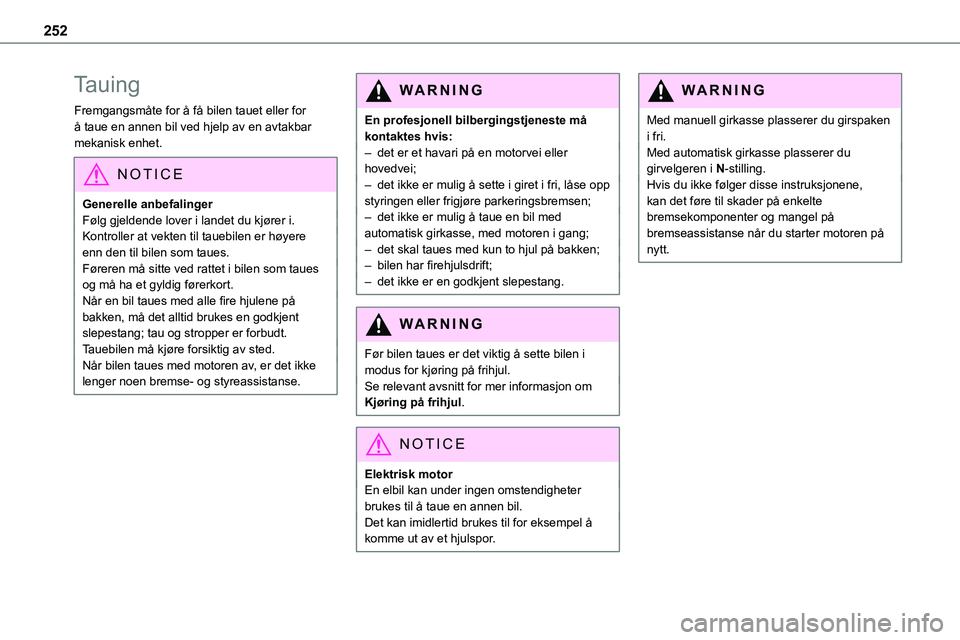

252
Tauing
Fremgangsmåte for å få bilen tauet eller for å taue en annen bil ved hjelp av en avtakbar mekanisk enhet.
NOTIC E
Generelle anbefalingerFølg gjeldende lover i landet du kjører i.
Kontroller at vekten til tauebilen er høyere enn den til bilen som taues.Føreren må sitte ved rattet i bilen som taues og må ha et gyldig førerkort.Når en bil taues med alle fire hjulene på bakken, må det alltid brukes en godkjent slepestang; tau og stropper er forbudt.Tauebilen må kjøre forsiktig av sted.Når bilen taues med motoren av, er det ikke lenger noen bremse- og styreassistanse.
WARNI NG
En profesjonell bilbergingstjeneste må kontaktes hvis:– det er et havari på en motorvei eller hovedvei;– det ikke er mulig å sette i giret i fri, låse opp styringen eller frigjøre parkeringsbremsen;– det ikke er mulig å taue en bil med
automatisk girkasse, med motoren i gang;– det skal taues med kun to hjul på bakken;– bilen har firehjulsdrift;– det ikke er en godkjent slepestang.
WARNI NG
Før bilen taues er det viktig å sette bilen i modus for kjøring på frihjul.Se relevant avsnitt for mer informasjon om Kjøring på frihjul.
NOTIC E
Elektrisk motorEn elbil kan under ingen omstendigheter brukes til å taue en annen bil.Det kan imidlertid brukes til for eksempel å
komme ut av et hjulspor.
WARNI NG
Med manuell girkasse plasserer du girspaken i fri.Med automatisk girkasse plasserer du girvelgeren i N-stilling.Hvis du ikke følger disse instruksjonene, kan det føre til skader på enkelte bremsekomponenter og mangel på
bremseassistanse når du starter motoren på nytt.

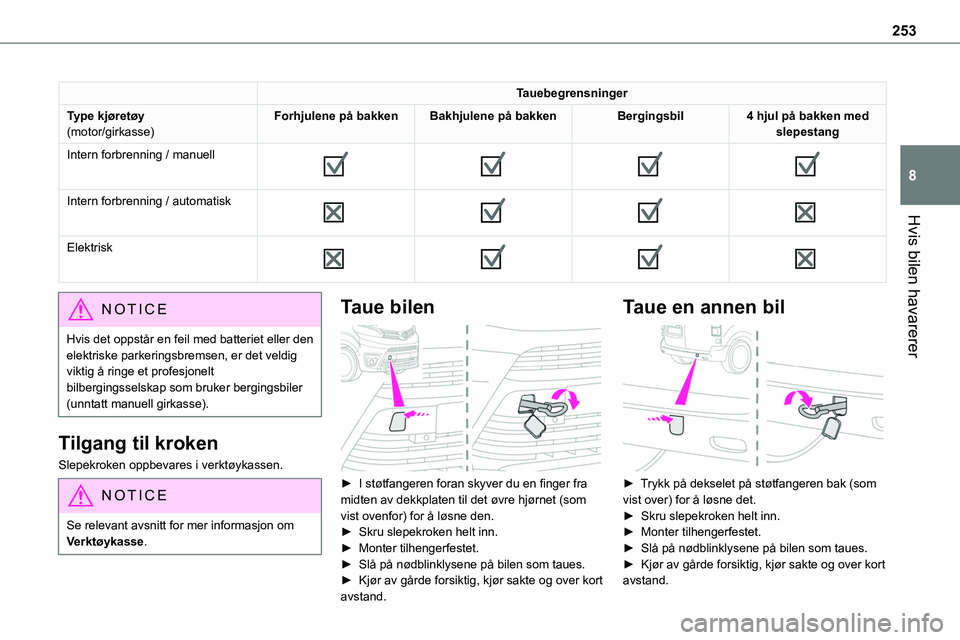

253
Hvis bilen havarerer
8
Tauebegrensninger
Type kjøretøy(motor/girkasse)Forhjulene på bakkenBakhjulene på bakkenBergingsbil4 hjul på bakken med slepestang
Intern forbrenning / manuell







Intern forbrenning / automatisk







Elektrisk







NOTIC E
Hvis det oppstår en feil med batteriet eller den elektriske parkeringsbremsen, er det veldig viktig å ringe et profesjonelt bilbergingsselskap som bruker bergingsbiler (unntatt manuell girkasse).
Tilgang til kroken
Slepekroken oppbevares i verktøykassen.
NOTIC E
Se relevant avsnitt for mer informasjon om Verktøykasse.
Taue bilen

► I støtfangeren foran skyver du en finger fra midten av dekkplaten til det øvre hjørnet (som vist ovenfor) for å løsne den.► Skru slepekroken helt inn.► Monter tilhengerfestet.► Slå på nødblinklysene på bilen som taues.► Kjør av gårde forsiktig, kjør sakte og over kort
avstand.
Taue en annen bil

► Trykk på dekselet på støtfangeren bak (som vist over) for å løsne det.► Skru slepekroken helt inn.► Monter tilhengerfestet.► Slå på nødblinklysene på bilen som taues.► Kjør av gårde forsiktig, kjør sakte og over kort avstand.

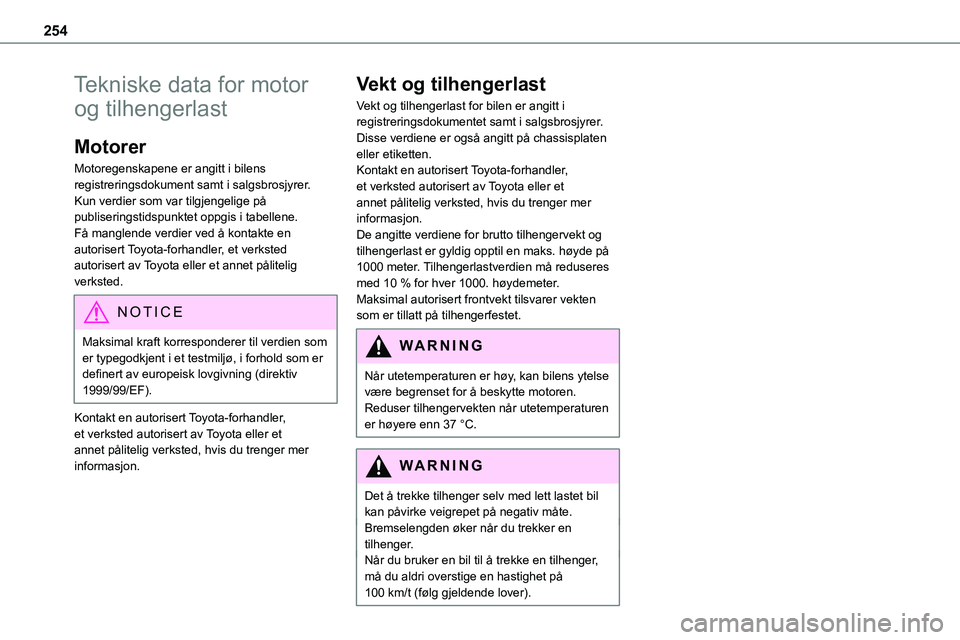

254
Tekniske data for motor
og tilhengerlast
Motorer
Motoregenskapene er angitt i bilens registreringsdokument samt i salgsbrosjyrer.Kun verdier som var tilgjengelige på publiseringstidspunktet oppgis i tabellene.
Få manglende verdier ved å kontakte en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig verksted.
NOTIC E
Maksimal kraft korresponderer til verdien som er typegodkjent i et testmiljø, i forhold som er definert av europeisk lovgivning (direktiv 1999/99/EF).
Kontakt en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig verksted, hvis du trenger mer informasjon.
Vekt og tilhengerlast
Vekt og tilhengerlast for bilen er angitt i registreringsdokumentet samt i salgsbrosjyrer.Disse verdiene er også angitt på chassisplaten eller etiketten.Kontakt en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig verksted, hvis du trenger mer informasjon.
De angitte verdiene for brutto tilhengervekt og tilhengerlast er gyldig opptil en maks. høyde på 1000 meter. Tilhengerlastverdien må reduseres med 10 % for hver 1000. høydemeter.Maksimal autorisert frontvekt tilsvarer vekten som er tillatt på tilhengerfestet.
WARNI NG
Når utetemperaturen er høy, kan bilens ytelse være begrenset for å beskytte motoren. Reduser tilhengervekten når utetemperaturen er høyere enn 37 °C.
WARNI NG
Det å trekke tilhenger selv med lett lastet bil kan påvirke veigrepet på negativ måte.Bremselengden øker når du trekker en tilhenger.Når du bruker en bil til å trekke en tilhenger, må du aldri overstige en hastighet på
100 km/t (følg gjeldende lover).

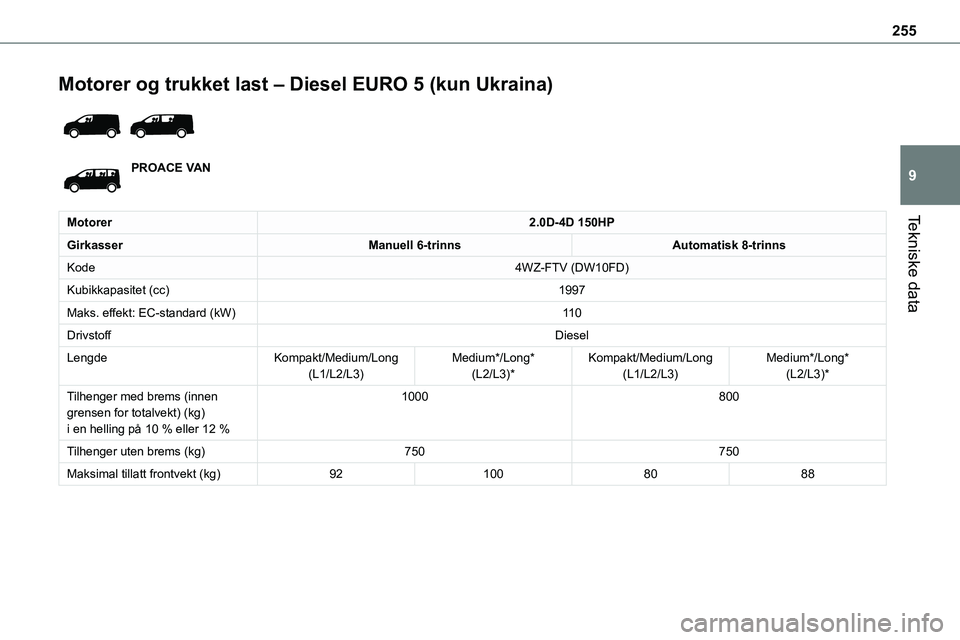

255
Tekniske data
9
Motorer og trukket last – Diesel EURO 5 (kun Ukraina)

PROACE VAN
Motorer2.0D-4D 150HP
GirkasserManuell 6-trinnsAutomatisk 8-trinns
Kode4WZ-FTV (DW10FD)
Kubikkapasitet (cc)1997
Maks. effekt: EC-standard (kW)11 0
DrivstoffDiesel
LengdeKompakt/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*Kompakt/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*
Tilhenger med brems (innen grensen for totalvekt) (kg)i en helling på 10 % eller 12 %
1000800
Tilhenger uten brems (kg)750750
Maksimal tillatt frontvekt (kg)921008088

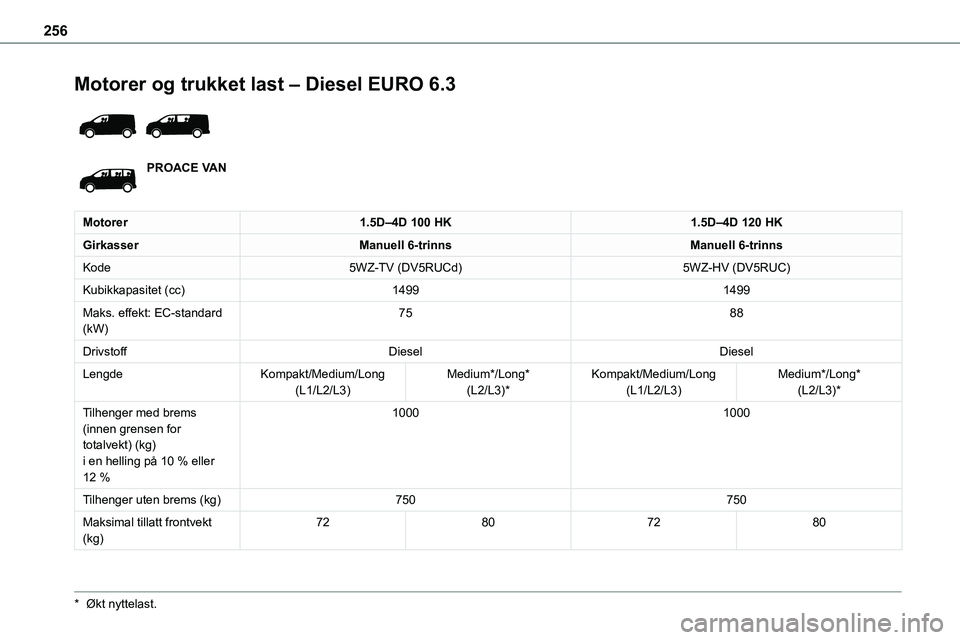

256
Motorer og trukket last – Diesel EURO 6.3

PROACE VAN
Motorer1.5D–4D 100 HK1.5D–4D 120 HK
GirkasserManuell 6-trinnsManuell 6-trinns
Kode5WZ-TV (DV5RUCd)5WZ-HV (DV5RUC)
Kubikkapasitet (cc)14991499
Maks. effekt: EC-standard (kW)7588
DrivstoffDieselDiesel
LengdeKompakt/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*Kompakt/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*
Tilhenger med brems (innen grensen for totalvekt) (kg)i en helling på 10 % eller 12 %
10001000
Tilhenger uten brems (kg)750750
Maksimal tillatt frontvekt (kg)72807280
* Økt nyttelast.

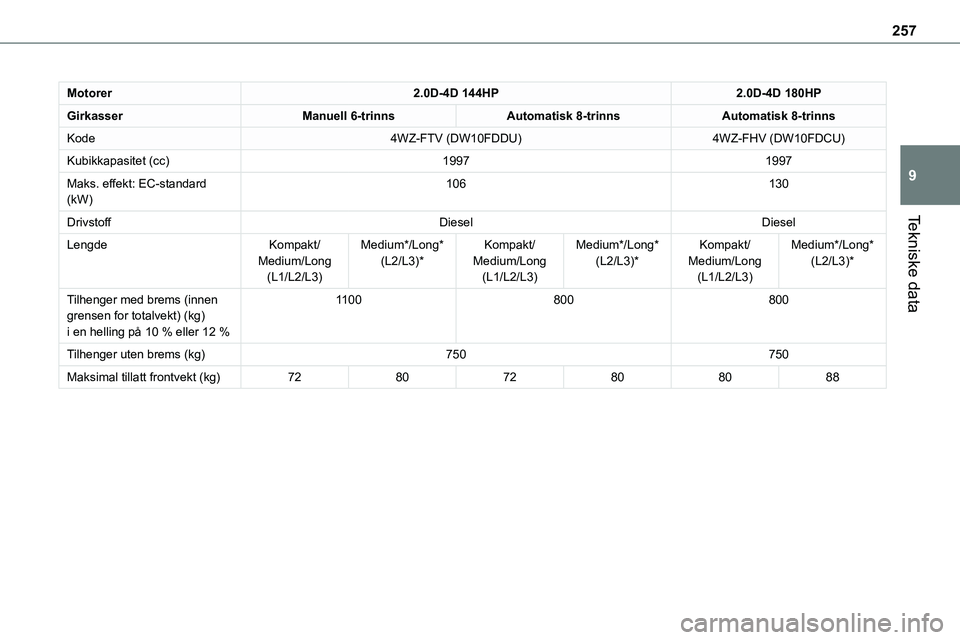

257
Tekniske data
9
Motorer2.0D-4D 144HP2.0D-4D 180HP
GirkasserManuell 6-trinnsAutomatisk 8-trinnsAutomatisk 8-trinns
Kode4WZ-FTV (DW10FDDU)4WZ-FHV (DW10FDCU)
Kubikkapasitet (cc)19971997
Maks. effekt: EC-standard (kW)106130
DrivstoffDieselDiesel
LengdeKompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*Kompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*Kompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Tilhenger med brems (innen grensen for totalvekt) (kg)i en helling på 10 % eller 12 %
1100800800
Tilhenger uten brems (kg)750750
Maksimal tillatt frontvekt (kg)728072808088

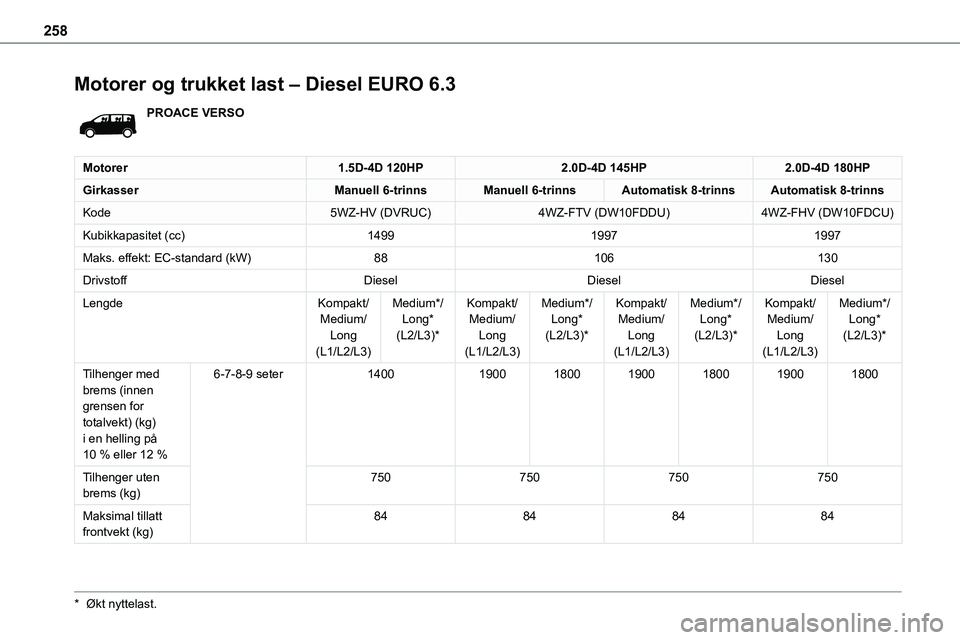

258
Motorer og trukket last – Diesel EURO 6.3
PROACE VERSO
Motorer1.5D-4D 120HP2.0D-4D 145HP2.0D-4D 180HP
GirkasserManuell 6-trinnsManuell 6-trinnsAutomatisk 8-trinnsAutomatisk 8-trinns
Kode5WZ-HV (DVRUC)4WZ-FTV (DW10FDDU)4WZ-FHV (DW10FDCU)
Kubikkapasitet (cc)149919971997
Maks. effekt: EC-standard (kW)88106130
DrivstoffDieselDieselDiesel
LengdeKompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Kompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Kompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Kompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Tilhenger med brems (innen grensen for totalvekt) (kg)i en helling på 10 % eller 12 %
6-7-8-9 seter1400190018001900180019001800
Tilhenger uten brems (kg)750750750750
Maksimal tillatt frontvekt (kg)84848484
* Økt nyttelast.

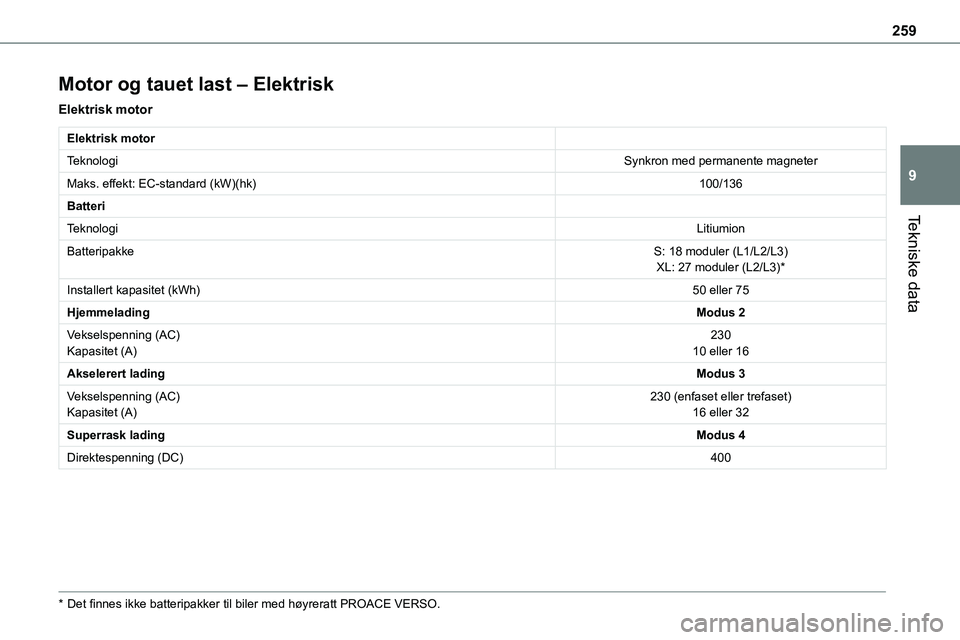

259
Tekniske data
9
Motor og tauet last – Elektrisk
Elektrisk motor
Elektrisk motor
TeknologiSynkron med permanente magneter
Maks. effekt: EC-standard (kW)(hk)100/136
Batteri
TeknologiLitiumion
BatteripakkeS: 18 moduler (L1/L2/L3)XL: 27 moduler (L2/L3)*
Installert kapasitet (kWh)50 eller 75
HjemmeladingModus 2
Vekselspenning (AC)Kapasitet (A)23010 eller 16
Akselerert ladingModus 3
Vekselspenning (AC)Kapasitet (A)230 (enfaset eller trefaset)16 eller 32
Superrask ladingModus 4
Direktespenning (DC)400
* Det finnes ikke batteripakker til biler med høyreratt PROACE VERSO.

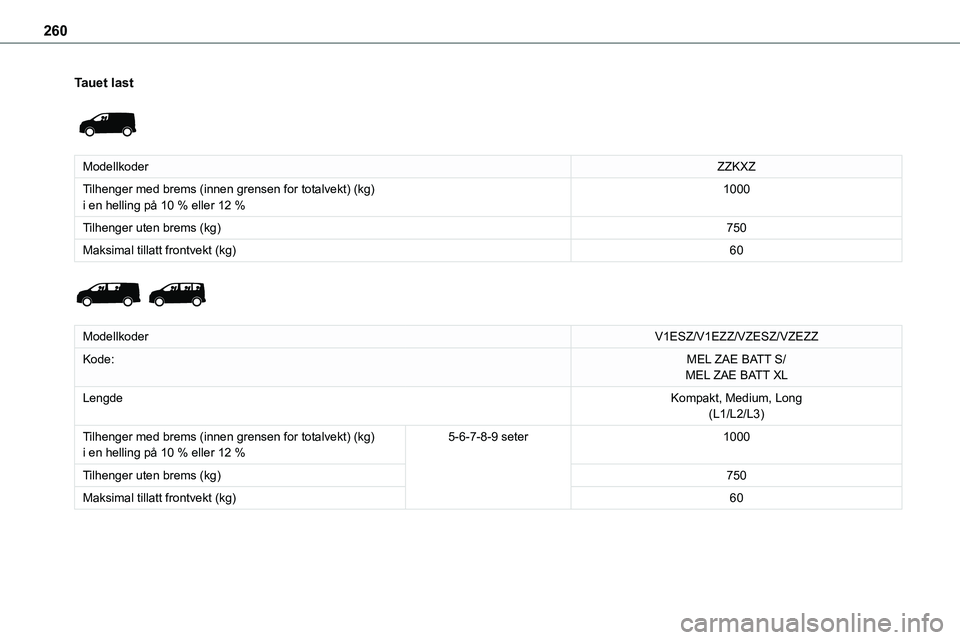

260
Tauet last

ModellkoderZZKXZ
Tilhenger med brems (innen grensen for totalvekt) (kg)i en helling på 10 % eller 12 %1000
Tilhenger uten brems (kg)750
Maksimal tillatt frontvekt (kg)60

ModellkoderV1ESZ/V1EZZ/VZESZ/VZEZZ
Kode:MEL ZAE BATT S/MEL ZAE BATT XL
LengdeKompakt, Medium, Long(L1/L2/L3)
Tilhenger med brems (innen grensen for totalvekt) (kg)i en helling på 10 % eller 12 %5-6-7-8-9 seter1000
Tilhenger uten brems (kg)750
Maksimal tillatt frontvekt (kg)60
