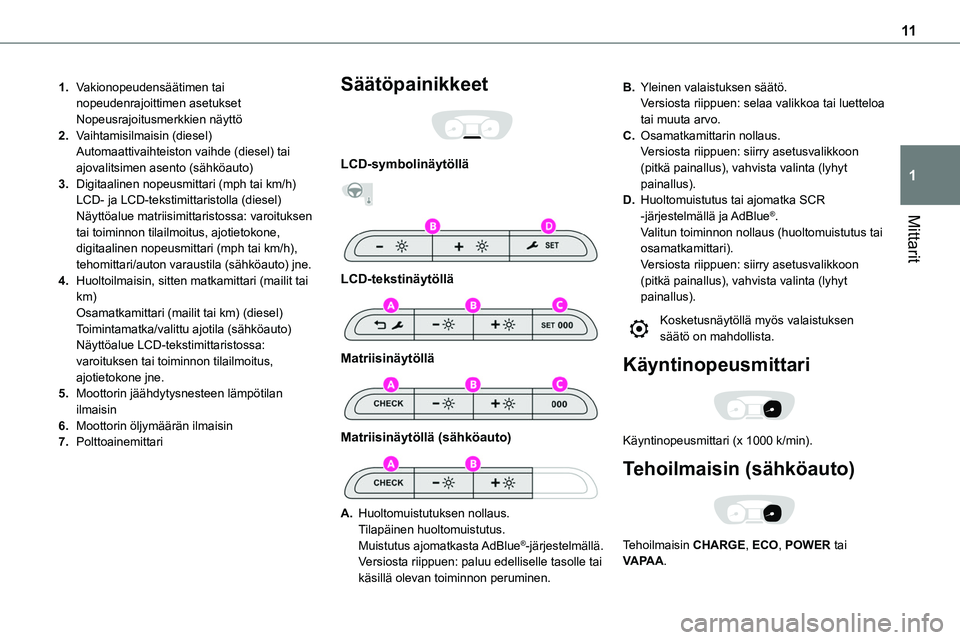

11
Mittarit
1
1.Vakionopeudensäätimen tai nopeudenrajoittimen asetuksetNopeusrajoitusmerkkien näyttö
2.Vaihtamisilmaisin (diesel)Automaattivaihteiston vaihde (diesel) tai ajovalitsimen asento (sähköauto)
3.Digitaalinen nopeusmittari (mph tai km/h) LCD- ja LCD-tekstimittaristolla (diesel)Näyttöalue matriisimittaristossa: varoituksen tai toiminnon tilailmoitus, ajotietokone, digitaalinen nopeusmittari (mph tai km/h), tehomittari/auton varaustila (sähköauto) jne.
4.Huoltoilmaisin, sitten matkamittari (mailit tai km)Osamatkamittari (mailit tai km) (diesel)Toimintamatka/valittu ajotila (sähköauto)Näyttöalue LCD-tekstimittaristossa: varoituksen tai toiminnon tilailmoitus, ajotietokone jne.
5.Moottorin jäähdytysnesteen lämpötilan ilmaisin
6.Moottorin öljymäärän ilmaisin
7.Polttoainemittari
Säätöpainikkeet

LCD-symbolinäytöllä


LCD-tekstinäytöllä

Matriisinäytöllä

Matriisinäytöllä (sähköauto)

A.Huoltomuistutuksen nollaus.Tilapäinen huoltomuistutus.
Muistutus ajomatkasta AdBlue®-järjestelmällä.Versiosta riippuen: paluu edelliselle tasolle tai käsillä olevan toiminnon peruminen.
B.Yleinen valaistuksen säätö.Versiosta riippuen: selaa valikkoa tai luetteloa tai muuta arvo.
C.Osamatkamittarin nollaus.Versiosta riippuen: siirry asetusvalikkoon (pitkä painallus), vahvista valinta (lyhyt painallus).
D.Huoltomuistutus tai ajomatka SCR -järjestelmällä ja AdBlue®.Valitun toiminnon nollaus (huoltomuistutus tai osamatkamittari).Versiosta riippuen: siirry asetusvalikkoon (pitkä painallus), vahvista valinta (lyhyt painallus).
Kosketusnäytöllä myös valaistuksen säätö on mahdollista.
Käyntinopeusmittari

Käyntinopeusmittari (x 1000 k/min).
Tehoilmaisin (sähköauto)

Tehoilmaisin CHARGE, ECO, POWER tai VA PA A.

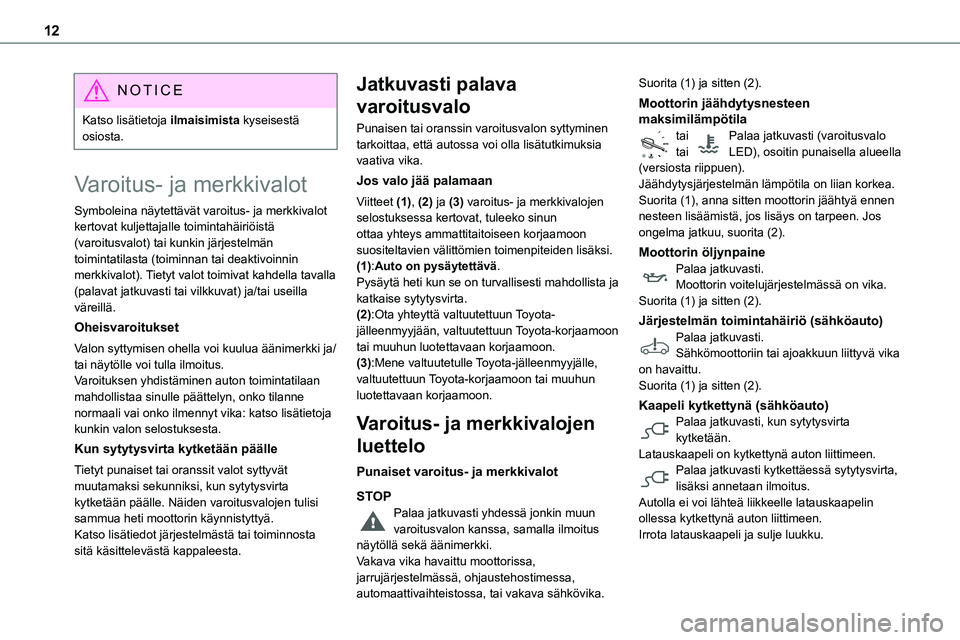

12
NOTIC E
Katso lisätietoja ilmaisimista kyseisestä osiosta.
Varoitus- ja merkkivalot
Symboleina näytettävät varoitus- ja merkkivalot
kertovat kuljettajalle toimintahäiriöistä (varoitusvalot) tai kunkin järjestelmän toimintatilasta (toiminnan tai deaktivoinnin merkkivalot). Tietyt valot toimivat kahdella tavalla (palavat jatkuvasti tai vilkkuvat) ja/tai useilla väreillä.
Oheisvaroitukset
Valon syttymisen ohella voi kuulua äänimerkki ja/tai näytölle voi tulla ilmoitus.Varoituksen yhdistäminen auton toimintatilaan mahdollistaa sinulle päättelyn, onko tilanne normaali vai onko ilmennyt vika: katso lisätietoja kunkin valon selostuksesta.
Kun sytytysvirta kytketään päälle
Tietyt punaiset tai oranssit valot syttyvät muutamaksi sekunniksi, kun sytytysvirta kytketään päälle. Näiden varoitusvalojen tulisi sammua heti moottorin käynnistyttyä.Katso lisätiedot järjestelmästä tai toiminnosta sitä käsittelevästä kappaleesta.
Jatkuvasti palava
varoitusvalo
Punaisen tai oranssin varoitusvalon syttyminen tarkoittaa, että autossa voi olla lisätutkimuksia vaativa vika.
Jos valo jää palamaan
Viitteet (1), (2) ja (3) varoitus- ja merkkivalojen selostuksessa kertovat, tuleeko sinun
ottaa yhteys ammattitaitoiseen korjaamoon suositeltavien välittömien toimenpiteiden lisäksi.(1):Auto on pysäytettävä.Pysäytä heti kun se on turvallisesti mahdollista ja katkaise sytytysvirta.(2):Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään, valtuutettuun Toyota-korjaamoon tai muuhun luotettavaan korjaamoon.(3):Mene valtuutetulle Toyota-jälleenmyyjälle, valtuutettuun Toyota-korjaamoon tai muuhun luotettavaan korjaamoon.
Varoitus- ja merkkivalojen
luettelo
Punaiset varoitus- ja merkkivalot
STOPPalaa jatkuvasti yhdessä jonkin muun varoitusvalon kanssa, samalla ilmoitus näytöllä sekä äänimerkki.Vakava vika havaittu moottorissa, jarrujärjestelmässä, ohjaustehostimessa, automaattivaihteistossa, tai vakava sähkövika.
Suorita (1) ja sitten (2).
Moottorin jäähdytysnesteen maksimilämpötilatai Palaa jatkuvasti (varoitusvalo tai LED), osoitin punaisella alueella (versiosta riippuen).Jäähdytysjärjestelmän lämpötila on liian korkea.Suorita (1), anna sitten moottorin jäähtyä ennen nesteen lisäämistä, jos lisäys on tarpeen. Jos
ongelma jatkuu, suorita (2).
Moottorin öljynpainePalaa jatkuvasti.Moottorin voitelujärjestelmässä on vika.Suorita (1) ja sitten (2).
Järjestelmän toimintahäiriö (sähköauto)Palaa jatkuvasti.Sähkömoottoriin tai ajoakkuun liittyvä vika on havaittu.Suorita (1) ja sitten (2).
Kaapeli kytkettynä (sähköauto)Palaa jatkuvasti, kun sytytysvirta kytketään.Latauskaapeli on kytkettynä auton liittimeen.Palaa jatkuvasti kytkettäessä sytytysvirta, lisäksi annetaan ilmoitus.Autolla ei voi lähteä liikkeelle latauskaapelin ollessa kytkettynä auton liittimeen.Irrota latauskaapeli ja sulje luukku.

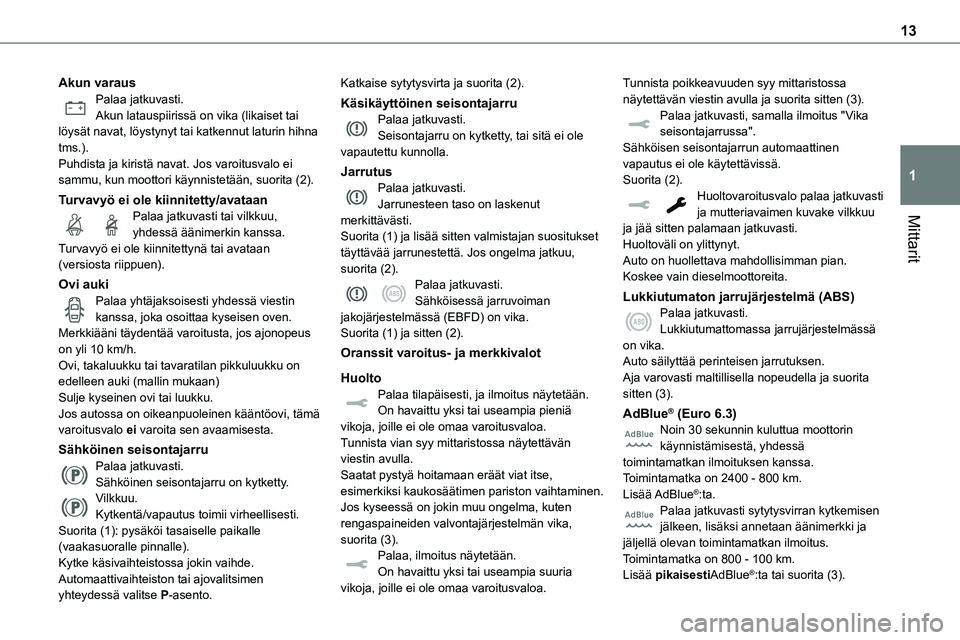

13
Mittarit
1
Akun varausPalaa jatkuvasti.Akun latauspiirissä on vika (likaiset tai löysät navat, löystynyt tai katkennut laturin hihna tms.).Puhdista ja kiristä navat. Jos varoitusvalo ei sammu, kun moottori käynnistetään, suorita (2).
Turvavyö ei ole kiinnitetty/avataanPalaa jatkuvasti tai vilkkuu,
yhdessä äänimerkin kanssa.Turvavyö ei ole kiinnitettynä tai avataan (versiosta riippuen).
Ovi aukiPalaa yhtäjaksoisesti yhdessä viestin kanssa, joka osoittaa kyseisen oven.Merkkiääni täydentää varoitusta, jos ajonopeus on yli 10 km/h.Ovi, takaluukku tai tavaratilan pikkuluukku on edelleen auki (mallin mukaan)Sulje kyseinen ovi tai luukku.Jos autossa on oikeanpuoleinen kääntöovi, tämä varoitusvalo ei varoita sen avaamisesta.
Sähköinen seisontajarruPalaa jatkuvasti.Sähköinen seisontajarru on kytketty.Vilkkuu.Kytkentä/vapautus toimii virheellisesti.Suorita (1): pysäköi tasaiselle paikalle (vaakasuoralle pinnalle). Kytke käsivaihteistossa jokin vaihde.Automaattivaihteiston tai ajovalitsimen yhteydessä valitse P-asento.
Katkaise sytytysvirta ja suorita (2).
Käsikäyttöinen seisontajarruPalaa jatkuvasti.Seisontajarru on kytketty, tai sitä ei ole vapautettu kunnolla.
JarrutusPalaa jatkuvasti.Jarrunesteen taso on laskenut merkittävästi.
Suorita (1) ja lisää sitten valmistajan suositukset täyttävää jarrunestettä. Jos ongelma jatkuu, suorita (2).Palaa jatkuvasti.Sähköisessä jarruvoiman jakojärjestelmässä (EBFD) on vika.Suorita (1) ja sitten (2).
Oranssit varoitus- ja merkkivalot
HuoltoPalaa tilapäisesti, ja ilmoitus näytetään.On havaittu yksi tai useampia pieniä vikoja, joille ei ole omaa varoitusvaloa.Tunnista vian syy mittaristossa näytettävän viestin avulla.Saatat pystyä hoitamaan eräät viat itse, esimerkiksi kaukosäätimen pariston vaihtaminen.Jos kyseessä on jokin muu ongelma, kuten rengaspaineiden valvontajärjestelmän vika, suorita (3).Palaa, ilmoitus näytetään.On havaittu yksi tai useampia suuria vikoja, joille ei ole omaa varoitusvaloa.
Tunnista poikkeavuuden syy mittaristossa näytettävän viestin avulla ja suorita sitten (3).Palaa jatkuvasti, samalla ilmoitus "Vika seisontajarrussa".Sähköisen seisontajarrun automaattinen vapautus ei ole käytettävissä.Suorita (2).Huoltovaroitusvalo palaa jatkuvasti ja mutteriavaimen kuvake vilkkuu
ja jää sitten palamaan jatkuvasti.Huoltoväli on ylittynyt.Auto on huollettava mahdollisimman pian.Koskee vain dieselmoottoreita.
Lukkiutumaton jarrujärjestelmä (ABS)Palaa jatkuvasti.Lukkiutumattomassa jarrujärjestelmässä on vika.Auto säilyttää perinteisen jarrutuksen.Aja varovasti maltillisella nopeudella ja suorita sitten (3).
AdBlue® (Euro 6.3)Noin 30 sekunnin kuluttua moottorin käynnistämisestä, yhdessä toimintamatkan ilmoituksen kanssa.Toimintamatka on 2400 - 800 km.Lisää AdBlue®:ta.Palaa jatkuvasti sytytysvirran kytkemisen jälkeen, lisäksi annetaan äänimerkki ja jäljellä olevan toimintamatkan ilmoitus.Toimintamatka on 800 - 100 km.Lisää pikaisestiAdBlue®:ta tai suorita (3).

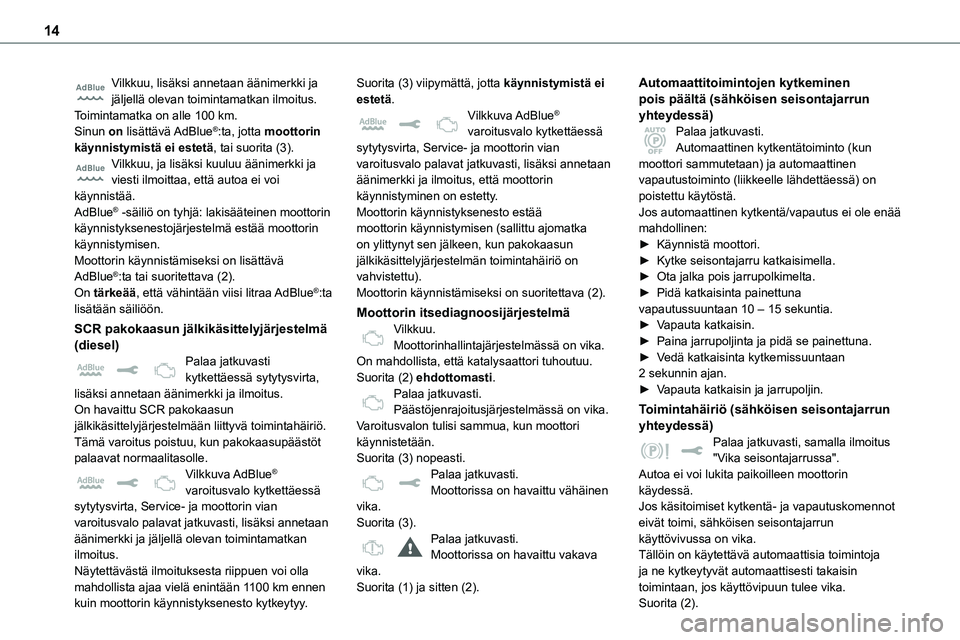

14
Vilkkuu, lisäksi annetaan äänimerkki ja jäljellä olevan toimintamatkan ilmoitus.Toimintamatka on alle 100 km.Sinun on lisättävä AdBlue®:ta, jotta moottorin käynnistymistä ei estetä, tai suorita (3).Vilkkuu, ja lisäksi kuuluu äänimerkki ja viesti ilmoittaa, että autoa ei voi käynnistää.AdBlue® -säiliö on tyhjä: lakisääteinen moottorin
käynnistyksenestojärjestelmä estää moottorin käynnistymisen.Moottorin käynnistämiseksi on lisättävä AdBlue®:ta tai suoritettava (2).On tärkeää, että vähintään viisi litraa AdBlue®:ta lisätään säiliöön.
SCR pakokaasun jälkikäsittelyjärjestelmä (diesel)Palaa jatkuvasti kytkettäessä sytytysvirta, lisäksi annetaan äänimerkki ja ilmoitus.On havaittu SCR pakokaasun jälkikäsittelyjärjestelmään liittyvä toimintahäiriö\
.Tämä varoitus poistuu, kun pakokaasupäästöt palaavat normaalitasolle.Vilkkuva AdBlue® varoitusvalo kytkettäessä sytytysvirta, Service- ja moottorin vian varoitusvalo palavat jatkuvasti, lisäksi annetaan äänimerkki ja jäljellä olevan toimintamatkan ilmoitus.Näytettävästä ilmoituksesta riippuen voi olla mahdollista ajaa vielä enintään 1100 km ennen kuin moottorin käynnistyksenesto kytkeytyy.
Suorita (3) viipymättä, jotta käynnistymistä ei estetä.Vilkkuva AdBlue® varoitusvalo kytkettäessä sytytysvirta, Service- ja moottorin vian varoitusvalo palavat jatkuvasti, lisäksi annetaan äänimerkki ja ilmoitus, että moottorin käynnistyminen on estetty.Moottorin käynnistyksenesto estää
moottorin käynnistymisen (sallittu ajomatka on ylittynyt sen jälkeen, kun pakokaasun jälkikäsittelyjärjestelmän toimintahäiriö on vahvistettu).Moottorin käynnistämiseksi on suoritettava (2).
Moottorin itsediagnoosijärjestelmäVilkkuu.Moottorinhallintajärjestelmässä on vika.On mahdollista, että katalysaattori tuhoutuu.Suorita (2) ehdottomasti.Palaa jatkuvasti.Päästöjenrajoitusjärjestelmässä on vika.Varoitusvalon tulisi sammua, kun moottori käynnistetään.Suorita (3) nopeasti.Palaa jatkuvasti.Moottorissa on havaittu vähäinen vika.Suorita (3).Palaa jatkuvasti.Moottorissa on havaittu vakava vika.Suorita (1) ja sitten (2).
Automaattitoimintojen kytkeminen pois päältä (sähköisen seisontajarrun yhteydessä)Palaa jatkuvasti.Automaattinen kytkentätoiminto (kun moottori sammutetaan) ja automaattinen vapautustoiminto (liikkeelle lähdettäessä) on poistettu käytöstä.Jos automaattinen kytkentä/vapautus ei ole enää
mahdollinen:►  Käynnistä moottori.►  Kytke seisontajarru katkaisimella.►  Ota jalka pois jarrupolkimelta.►  Pidä katkaisinta painettuna vapautussuuntaan 10 – 15 sekuntia.►  Vapauta katkaisin.►  Paina jarrupoljinta ja pidä se painettuna.►  Vedä katkaisinta kytkemissuuntaan 2 sekunnin ajan.►  Vapauta katkaisin ja jarrupoljin.
Toimintahäiriö (sähköisen seisontajarrun yhteydessä)Palaa jatkuvasti, samalla ilmoitus "Vika seisontajarrussa".Autoa ei voi lukita paikoilleen moottorin käydessä.Jos käsitoimiset kytkentä- ja vapautuskomennot eivät toimi, sähköisen seisontajarrun käyttövivussa on vika.Tällöin on käytettävä automaattisia toimintoja ja ne kytkeytyvät automaattisesti takaisin toimintaan, jos käyttövipuun tulee vika.Suorita (2).

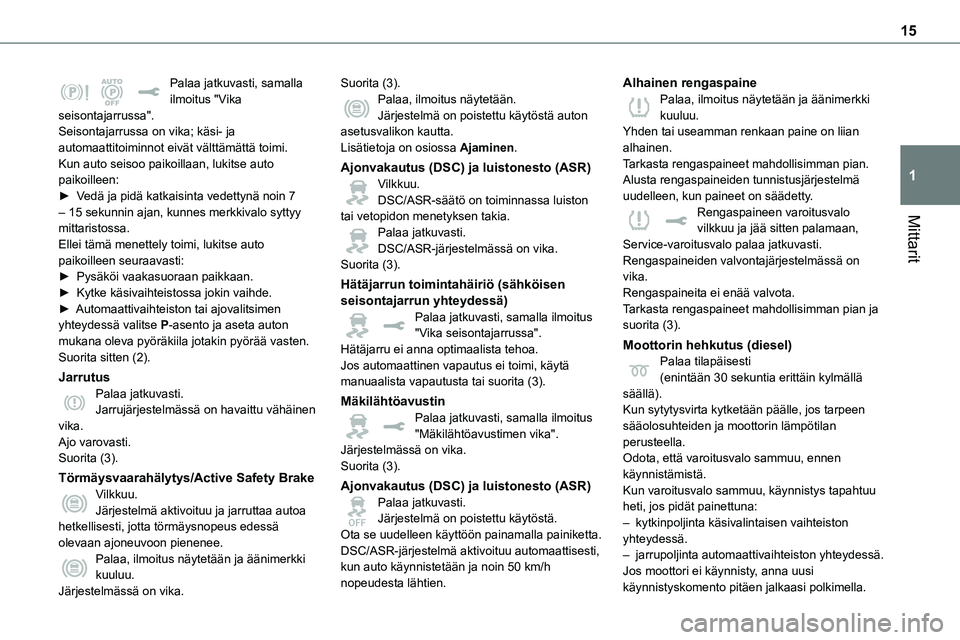

15
Mittarit
1
Palaa jatkuvasti, samalla ilmoitus "Vika seisontajarrussa".Seisontajarrussa on vika; käsi- ja automaattitoiminnot eivät välttämättä toimi.Kun auto seisoo paikoillaan, lukitse auto paikoilleen:►  Vedä ja pidä katkaisinta vedettynä noin 7 – 15 sekunnin ajan, kunnes merkkivalo syttyy
mittaristossa.Ellei tämä menettely toimi, lukitse auto paikoilleen seuraavasti:►  Pysäköi vaakasuoraan paikkaan.►  Kytke käsivaihteistossa jokin vaihde.►  Automaattivaihteiston tai ajovalitsimen yhteydessä valitse P-asento ja aseta auton mukana oleva pyöräkiila jotakin pyörää vasten.Suorita sitten (2).
JarrutusPalaa jatkuvasti.Jarrujärjestelmässä on havaittu vähäinen vika.Ajo varovasti.Suorita (3).
Törmäysvaarahälytys/Active Safety BrakeVilkkuu.Järjestelmä aktivoituu ja jarruttaa autoa hetkellisesti, jotta törmäysnopeus edessä olevaan ajoneuvoon pienenee.Palaa, ilmoitus näytetään ja äänimerkki kuuluu.Järjestelmässä on vika.
Suorita (3).Palaa, ilmoitus näytetään.Järjestelmä on poistettu käytöstä auton asetusvalikon kautta.Lisätietoja on osiossa Ajaminen.
Ajonvakautus (DSC) ja luistonesto (ASR)Vilkkuu.DSC/ASR-säätö on toiminnassa luiston tai vetopidon menetyksen takia.
Palaa jatkuvasti.DSC/ASR-järjestelmässä on vika.Suorita (3).
Hätäjarrun toimintahäiriö (sähköisen seisontajarrun yhteydessä)Palaa jatkuvasti, samalla ilmoitus "Vika seisontajarrussa".Hätäjarru ei anna optimaalista tehoa.Jos automaattinen vapautus ei toimi, käytä manuaalista vapautusta tai suorita (3).
MäkilähtöavustinPalaa jatkuvasti, samalla ilmoitus "Mäkilähtöavustimen vika".Järjestelmässä on vika.Suorita (3).
Ajonvakautus (DSC) ja luistonesto (ASR)Palaa jatkuvasti.Järjestelmä on poistettu käytöstä.Ota se uudelleen käyttöön painamalla painiketta.DSC/ASR-järjestelmä aktivoituu automaattisesti, kun auto käynnistetään ja noin 50 km/h nopeudesta lähtien.
Alhainen rengaspainePalaa, ilmoitus näytetään ja äänimerkki kuuluu.Yhden tai useamman renkaan paine on liian alhainen.Tarkasta rengaspaineet mahdollisimman pian.Alusta rengaspaineiden tunnistusjärjestelmä uudelleen, kun paineet on säädetty.Rengaspaineen varoitusvalo
vilkkuu ja jää sitten palamaan, Service-varoitusvalo palaa jatkuvasti.Rengaspaineiden valvontajärjestelmässä on vika.Rengaspaineita ei enää valvota.Tarkasta rengaspaineet mahdollisimman pian ja suorita (3).
Moottorin hehkutus (diesel)Palaa tilapäisesti(enintään 30 sekuntia erittäin kylmällä säällä).Kun sytytysvirta kytketään päälle, jos tarpeen sääolosuhteiden ja moottorin lämpötilan perusteella.Odota, että varoitusvalo sammuu, ennen käynnistämistä.Kun varoitusvalo sammuu, käynnistys tapahtuu heti, jos pidät painettuna:– kytkinpoljinta käsivalintaisen vaihteiston yhteydessä.– jarrupoljinta automaattivaihteiston yhteydessä.Jos moottori ei käynnisty, anna uusi käynnistyskomento pitäen jalkaasi polkimella.

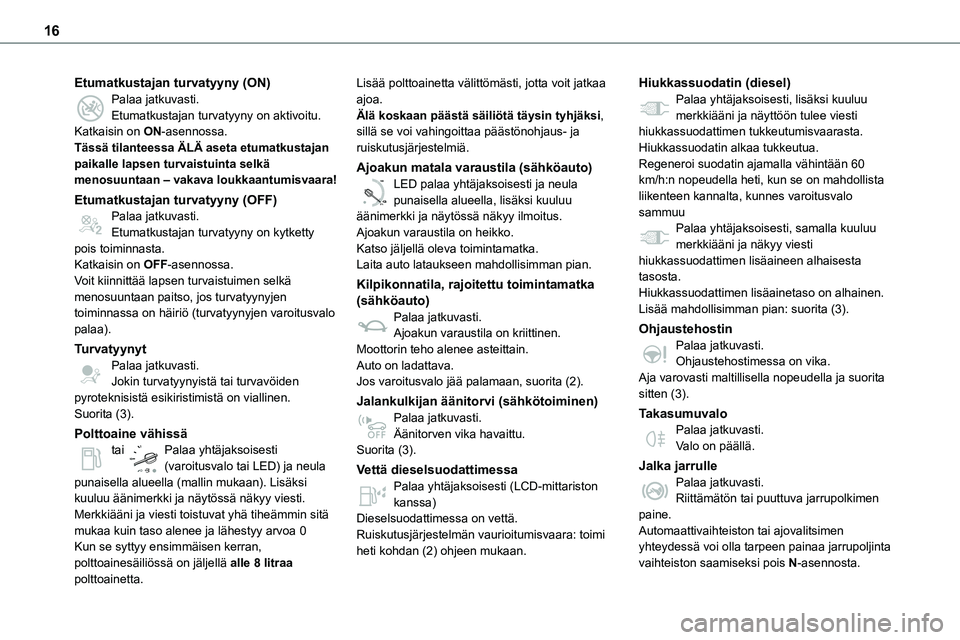

16
Etumatkustajan turvatyyny (ON)Palaa jatkuvasti.Etumatkustajan turvatyyny on aktivoitu.Katkaisin on ON-asennossa.Tässä tilanteessa ÄLÄ aseta etumatkustajan paikalle lapsen turvaistuinta selkä menosuuntaan – vakava loukkaantumisvaara!
Etumatkustajan turvatyyny (OFF)Palaa jatkuvasti.
Etumatkustajan turvatyyny on kytketty pois toiminnasta.Katkaisin on OFF-asennossa.Voit kiinnittää lapsen turvaistuimen selkä menosuuntaan paitso, jos turvatyynyjen toiminnassa on häiriö (turvatyynyjen varoitusvalo palaa).
TurvatyynytPalaa jatkuvasti.Jokin turvatyynyistä tai turvavöiden pyroteknisistä esikiristimistä on viallinen.Suorita (3).
Polttoaine vähissätai Palaa yhtäjaksoisesti (varoitusvalo tai LED) ja neula punaisella alueella (mallin mukaan). Lisäksi kuuluu äänimerkki ja näytössä näkyy viesti.Merkkiääni ja viesti toistuvat yhä tiheämmin sitä mukaa kuin taso alenee ja lähestyy arvoa 0Kun se syttyy ensimmäisen kerran, polttoainesäiliössä on jäljellä alle 8 litraa polttoainetta.
Lisää polttoainetta välittömästi, jotta voit jatkaa ajoa.Älä koskaan päästä säiliötä täysin tyhjäks\
i, sillä se voi vahingoittaa päästönohjaus- ja ruiskutusjärjestelmiä.
Ajoakun matala varaustila (sähköauto)
0 %
100
LED palaa yhtäjaksoisesti ja neula punaisella alueella, lisäksi kuuluu äänimerkki ja näytössä näkyy ilmoitus.
Ajoakun varaustila on heikko.Katso jäljellä oleva toimintamatka.Laita auto lataukseen mahdollisimman pian.
Kilpikonnatila, rajoitettu toimintamatka (sähköauto)Palaa jatkuvasti.Ajoakun varaustila on kriittinen.Moottorin teho alenee asteittain.Auto on ladattava.Jos varoitusvalo jää palamaan, suorita (2).
Jalankulkijan äänitorvi (sähkötoiminen)Palaa jatkuvasti.Äänitorven vika havaittu.Suorita (3).
Vettä dieselsuodattimessaPalaa yhtäjaksoisesti (LCD-mittariston kanssa)Dieselsuodattimessa on vettä.Ruiskutusjärjestelmän vaurioitumisvaara: toimi heti kohdan (2) ohjeen mukaan.
Hiukkassuodatin (diesel)Palaa yhtäjaksoisesti, lisäksi kuuluu merkkiääni ja näyttöön tulee viesti hiukkassuodattimen tukkeutumisvaarasta.Hiukkassuodatin alkaa tukkeutua.Regeneroi suodatin ajamalla vähintään 60 km/h:n nopeudella heti, kun se on mahdollista liikenteen kannalta, kunnes varoitusvalo sammuu
Palaa yhtäjaksoisesti, samalla kuuluu merkkiääni ja näkyy viesti hiukkassuodattimen lisäaineen alhaisesta tasosta.Hiukkassuodattimen lisäainetaso on alhainen.Lisää mahdollisimman pian: suorita (3).
OhjaustehostinPalaa jatkuvasti.Ohjaustehostimessa on vika.Aja varovasti maltillisella nopeudella ja suorita sitten (3).
TakasumuvaloPalaa jatkuvasti.Valo on päällä.
Jalka jarrullePalaa jatkuvasti.Riittämätön tai puuttuva jarrupolkimen paine.Automaattivaihteiston tai ajovalitsimen yhteydessä voi olla tarpeen painaa jarrupoljinta vaihteiston saamiseksi pois N-asennosta.

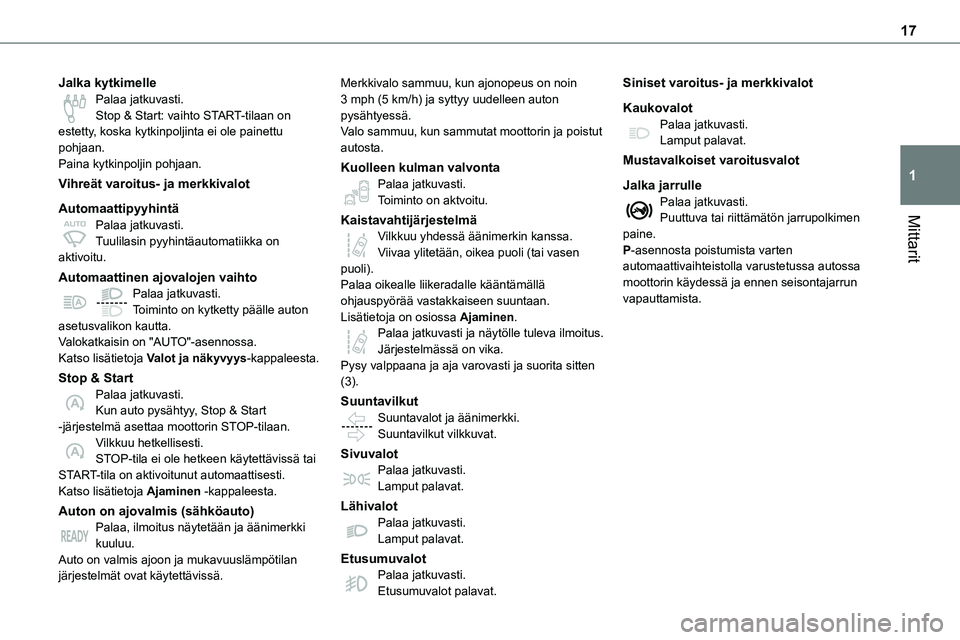

17
Mittarit
1
Jalka kytkimellePalaa jatkuvasti.Stop & Start: vaihto START-tilaan on estetty, koska kytkinpoljinta ei ole painettu pohjaan.Paina kytkinpoljin pohjaan.
Vihreät varoitus- ja merkkivalot
Automaattipyyhintä
Palaa jatkuvasti.Tuulilasin pyyhintäautomatiikka on aktivoitu.
Automaattinen ajovalojen vaihtoPalaa jatkuvasti.Toiminto on kytketty päälle auton asetusvalikon kautta.Valokatkaisin on "AUTO"-asennossa.Katso lisätietoja Valot ja näkyvyys-kappaleesta.
Stop & StartPalaa jatkuvasti.Kun auto pysähtyy, Stop & Start -järjestelmä asettaa moottorin STOP-tilaan.Vilkkuu hetkellisesti.STOP-tila ei ole hetkeen käytettävissä tai START-tila on aktivoitunut automaattisesti.Katso lisätietoja Ajaminen -kappaleesta.
Auton on ajovalmis (sähköauto)Palaa, ilmoitus näytetään ja äänimerkki kuuluu.Auto on valmis ajoon ja mukavuuslämpötilan järjestelmät ovat käytettävissä.
Merkkivalo sammuu, kun ajonopeus on noin 3 mph (5 km/h) ja syttyy uudelleen auton pysähtyessä.Valo sammuu, kun sammutat moottorin ja poistut autosta.
Kuolleen kulman valvontaPalaa jatkuvasti.Toiminto on aktvoitu.
Kaistavahtijärjestelmä
Vilkkuu yhdessä äänimerkin kanssa.Viivaa ylitetään, oikea puoli (tai vasen puoli).Palaa oikealle liikeradalle kääntämällä ohjauspyörää vastakkaiseen suuntaan.Lisätietoja on osiossa Ajaminen.Palaa jatkuvasti ja näytölle tuleva ilmoitus.Järjestelmässä on vika.Pysy valppaana ja aja varovasti ja suorita sitten (3).
SuuntavilkutSuuntavalot ja äänimerkki.Suuntavilkut vilkkuvat.
SivuvalotPalaa jatkuvasti.Lamput palavat.
LähivalotPalaa jatkuvasti.Lamput palavat.
EtusumuvalotPalaa jatkuvasti.Etusumuvalot palavat.
Siniset varoitus- ja merkkivalot
KaukovalotPalaa jatkuvasti.Lamput palavat.
Mustavalkoiset varoitusvalot
Jalka jarrullePalaa jatkuvasti.Puuttuva tai riittämätön jarrupolkimen
paine.P-asennosta poistumista varten automaattivaihteistolla varustetussa autossa moottorin käydessä ja ennen seisontajarrun vapauttamista.

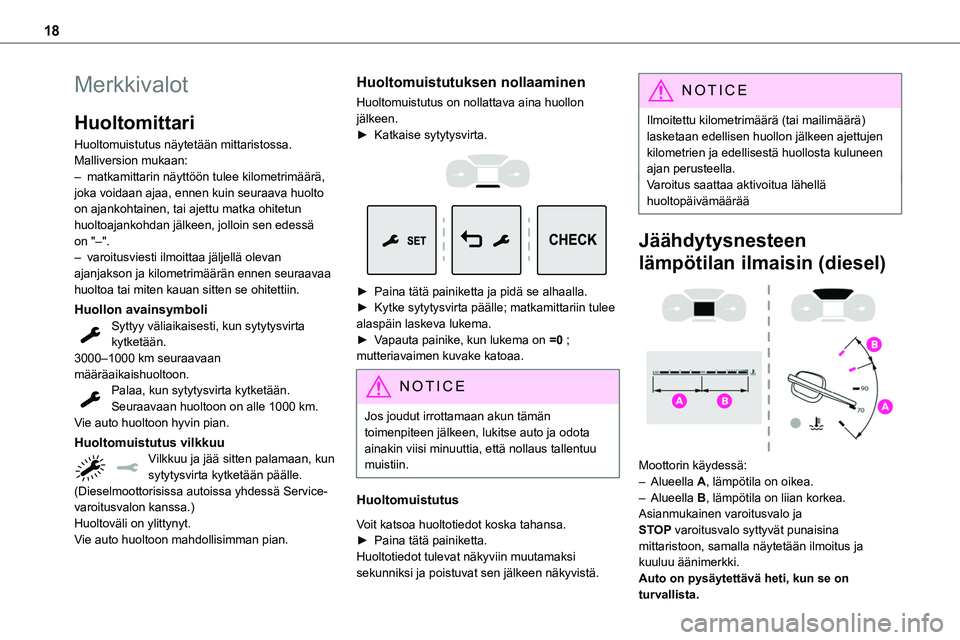

18
Merkkivalot
Huoltomittari
Huoltomuistutus näytetään mittaristossa. Malliversion mukaan:– matkamittarin näyttöön tulee kilometrimäärä, joka voidaan ajaa, ennen kuin seuraava huolto on ajankohtainen, tai ajettu matka ohitetun
huoltoajankohdan jälkeen, jolloin sen edessä on "–".– varoitusviesti ilmoittaa jäljellä olevan ajanjakson ja kilometrimäärän ennen seuraavaa huoltoa tai miten kauan sitten se ohitettiin.
Huollon avainsymboliSyttyy väliaikaisesti, kun sytytysvirta kytketään.3000–1000 km seuraavaan määräaikaishuoltoon.Palaa, kun sytytysvirta kytketään.Seuraavaan huoltoon on alle 1000 km.Vie auto huoltoon hyvin pian.
Huoltomuistutus vilkkuuVilkkuu ja jää sitten palamaan, kun sytytysvirta kytketään päälle.(Dieselmoottorisissa autoissa yhdessä Service-varoitusvalon kanssa.)Huoltoväli on ylittynyt.Vie auto huoltoon mahdollisimman pian.
Huoltomuistutuksen nollaaminen
Huoltomuistutus on nollattava aina huollon jälkeen.►  Katkaise sytytysvirta.


►  Paina tätä painiketta ja pidä se alhaalla.►  Kytke sytytysvirta päälle; matkamittariin tulee alaspäin laskeva lukema.►  Vapauta painike, kun lukema on =0 ; mutteriavaimen kuvake katoaa.
NOTIC E
Jos joudut irrottamaan akun tämän toimenpiteen jälkeen, lukitse auto ja odota ainakin viisi minuuttia, että nollaus tallentuu muistiin.
Huoltomuistutus
Voit katsoa huoltotiedot koska tahansa.
►  Paina tätä painiketta.Huoltotiedot tulevat näkyviin muutamaksi sekunniksi ja poistuvat sen jälkeen näkyvistä.
NOTIC E
Ilmoitettu kilometrimäärä (tai mailimäärä) lasketaan edellisen huollon jälkeen ajettujen kilometrien ja edellisestä huollosta kuluneen ajan perusteella.Varoitus saattaa aktivoitua lähellä huoltopäivämäärää
Jäähdytysnesteen
lämpötilan ilmaisin (diesel)

Moottorin käydessä:– Alueella A, lämpötila on oikea.– Alueella B, lämpötila on liian korkea. Asianmukainen varoitusvalo ja STOP varoitusvalo syttyvät punaisina mittaristoon, samalla näytetään ilmoitus ja kuuluu äänimerkki.Auto on pysäytettävä heti, kun se on turvallista.

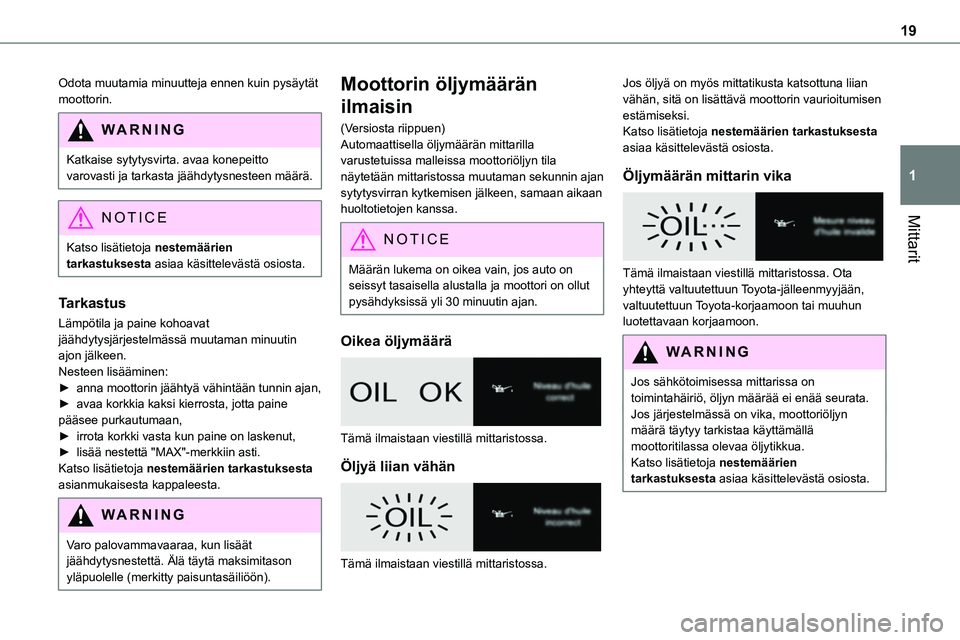

19
Mittarit
1
Odota muutamia minuutteja ennen kuin pysäytät moottorin.
WARNI NG
Katkaise sytytysvirta. avaa konepeitto varovasti ja tarkasta jäähdytysnesteen määrä.
NOTIC E
Katso lisätietoja nestemäärien tarkastuksesta asiaa käsittelevästä osiosta.
Tarkastus
Lämpötila ja paine kohoavat jäähdytysjärjestelmässä muutaman minuutin ajon jälkeen.Nesteen lisääminen:►  anna moottorin jäähtyä vähintään tunnin ajan,►  avaa korkkia kaksi kierrosta, jotta paine pääsee purkautumaan,►  irrota korkki vasta kun paine on laskenut,►  lisää nestettä "MAX"-merkkiin asti.Katso lisätietoja nestemäärien tarkastuksesta asianmukaisesta kappaleesta.
WARNI NG
Varo palovammavaaraa, kun lisäät jäähdytysnestettä. Älä täytä maksimitason yläpuolelle (merkitty paisuntasäiliöön).
Moottorin öljymäärän
ilmaisin
(Versiosta riippuen)Automaattisella öljymäärän mittarilla varustetuissa malleissa moottoriöljyn tila näytetään mittaristossa muutaman sekunnin ajan sytytysvirran kytkemisen jälkeen, samaan aikaan huoltotietojen kanssa.
NOTIC E
Määrän lukema on oikea vain, jos auto on seissyt tasaisella alustalla ja moottori on ollut pysähdyksissä yli 30 minuutin ajan.
Oikea öljymäärä

Tämä ilmaistaan viestillä mittaristossa.
Öljyä liian vähän

Tämä ilmaistaan viestillä mittaristossa.
Jos öljyä on myös mittatikusta katsottuna liian vähän, sitä on lisättävä moottorin vaurioitumisen estämiseksi.Katso lisätietoja nestemäärien tarkastuksesta asiaa käsittelevästä osiosta.
Öljymäärän mittarin vika

Tämä ilmaistaan viestillä mittaristossa. Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään, valtuutettuun Toyota-korjaamoon tai muuhun luotettavaan korjaamoon.
WARNI NG
Jos sähkötoimisessa mittarissa on toimintahäiriö, öljyn määrää ei enää seurata.\
Jos järjestelmässä on vika, moottoriöljyn määrä täytyy tarkistaa käyttämällä moottoritilassa olevaa öljytikkua.Katso lisätietoja nestemäärien tarkastuksesta asiaa käsittelevästä osiosta.

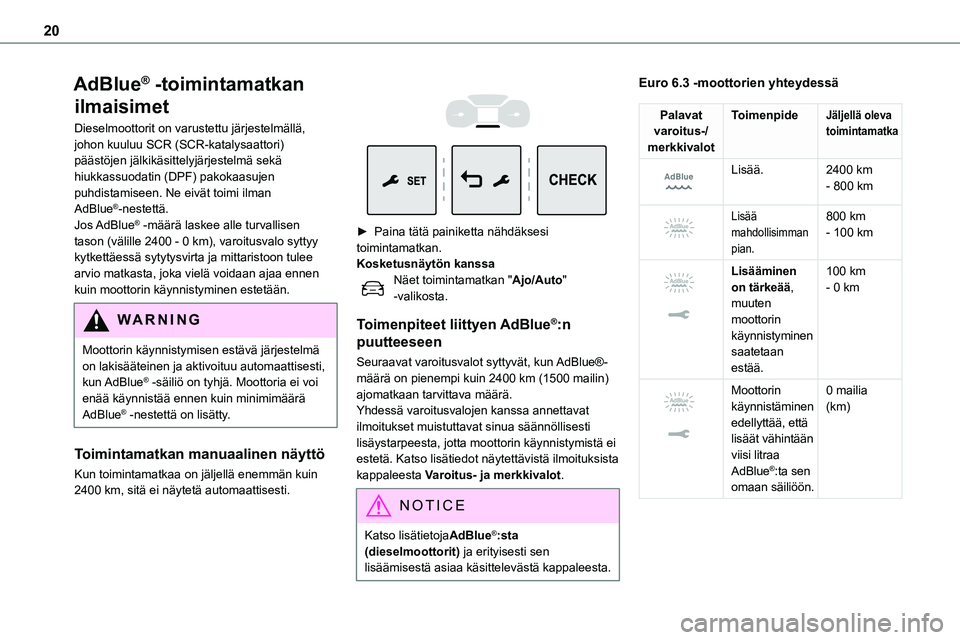

20
AdBlue® -toimintamatkan
ilmaisimet
Dieselmoottorit on varustettu järjestelmällä, johon kuuluu SCR (SCR-katalysaattori) päästöjen jälkikäsittelyjärjestelmä sekä hiukkassuodatin (DPF) pakokaasujen puhdistamiseen. Ne eivät toimi ilman AdBlue®-nestettä.
Jos AdBlue® -määrä laskee alle turvallisen tason (välille 2400 - 0 km), varoitusvalo syttyy kytkettäessä sytytysvirta ja mittaristoon tulee arvio matkasta, joka vielä voidaan ajaa ennen kuin moottorin käynnistyminen estetään.
WARNI NG
Moottorin käynnistymisen estävä järjestelmä on lakisääteinen ja aktivoituu automaattisesti, kun AdBlue® -säiliö on tyhjä. Moottoria ei voi enää käynnistää ennen kuin minimimäärä AdBlue® -nestettä on lisätty.
Toimintamatkan manuaalinen näyttö
Kun toimintamatkaa on jäljellä enemmän kuin 2400 km, sitä ei näytetä automaattisesti.



►  Paina tätä painiketta nähdäksesi toimintamatkan. Kosketusnäytön kanssaNäet toimintamatkan "Ajo/Auto" -valikosta.
Toimenpiteet liittyen AdBlue®:n
puutteeseen
Seuraavat varoitusvalot syttyvät, kun AdBlue®-määrä on pienempi kuin 2400 km (1500 mailin) ajomatkaan tarvittava määrä.Yhdessä varoitusvalojen kanssa annettavat ilmoitukset muistuttavat sinua säännöllisesti lisäystarpeesta, jotta moottorin käynnistymistä ei estetä. Katso lisätiedot näytettävistä ilmoituksista kappaleesta Varoitus- ja merkkivalot.
NOTIC E
Katso lisätietojaAdBlue®:sta (dieselmoottorit) ja erityisesti sen lisäämisestä asiaa käsittelevästä kappaleesta.
Euro 6.3 -moottorien yhteydessä
Palavat varoitus-/merkkivalot
ToimenpideJäljellä oleva toimintamatka


Lisää.2400 km - 800 km


Lisää mahdollisimman pian.
800 km - 100 km


Lisääminen on tärkeää, muuten moottorin käynnistyminen saatetaan estää.
100 km - 0 km


Moottorin käynnistäminen edellyttää, että lisäät vähintään viisi litraa AdBlue®:ta sen omaan säiliöön.
0 mailia (km)
