TOYOTA PROACE VERSO EV 2021 Instrukcja obsługi (in Polish)

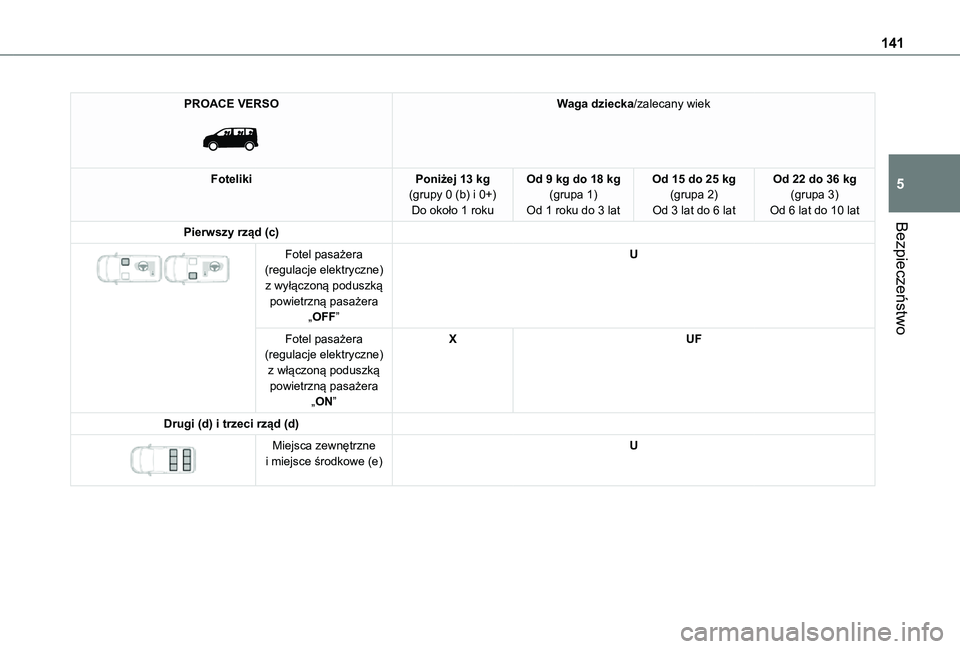

141
Bezpieczeństwo
5
PROACE VERSO

Waga dziecka/zalecany wiek
FotelikiPoniżej 13 kg(grupy 0 (b) i 0+)Do około 1 roku
Od 9 kg do 18 kg(grupa 1)Od 1 roku do 3 lat
Od 15 do 25 kg(grupa 2)Od 3 lat do 6 lat
Od 22 do 36 kg(grupa 3)Od 6 lat do 10 lat
Pierwszy rząd (c)

Fotel pasażera (regulacje elektryczne) z wyłączoną poduszką powietrzną pasażera „OFF”
U
Fotel pasażera (regulacje elektryczne) z włączoną poduszką powietrzną pasażera „ON”
XUF
Drugi (d) i trzeci rząd (d)

Miejsca zewnętrzne i miejsce środkowe (e)U

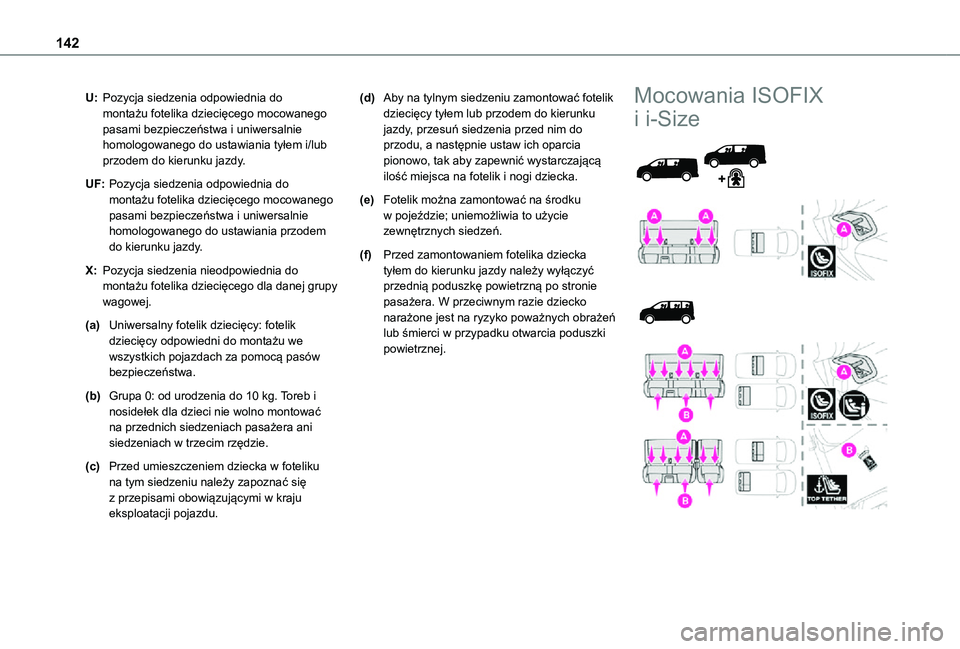

142
U:Pozycja siedzenia odpowiednia do montażu fotelika dziecięcego mocowanego pasami bezpieczeństwa i uniwersalnie homologowanego do ustawiania tyłem i/lub przodem do kierunku jazdy.
UF:Pozycja siedzenia odpowiednia do montażu fotelika dziecięcego mocowanego pasami bezpieczeństwa i uniwersalnie homologowanego do ustawiania przodem
do kierunku jazdy.
X:Pozycja siedzenia nieodpowiednia do montażu fotelika dziecięcego dla danej grupy wagowej.
(a)Uniwersalny fotelik dziecięcy: fotelik dziecięcy odpowiedni do montażu we wszystkich pojazdach za pomocą pasów bezpieczeństwa.
(b)Grupa 0: od urodzenia do 10 kg. Toreb i nosidełek dla dzieci nie wolno montować na przednich siedzeniach pasażera ani siedzeniach w trzecim rzędzie.
(c)Przed umieszczeniem dziecka w foteliku na tym siedzeniu należy zapoznać się z przepisami obowiązującymi w kraju eksploatacji pojazdu.
(d)Aby na tylnym siedzeniu zamontować fotelik dziecięcy tyłem lub przodem do kierunku jazdy, przesuń siedzenia przed nim do przodu, a następnie ustaw ich oparcia pionowo, tak aby zapewnić wystarczającą ilość miejsca na fotelik i nogi dziecka.
(e)Fotelik można zamontować na środku w pojeździe; uniemożliwia to użycie zewnętrznych siedzeń.
(f)Przed zamontowaniem fotelika dziecka tyłem do kierunku jazdy należy wyłączyć przednią poduszkę powietrzną po stronie pasażera. W przeciwnym razie dziecko narażone jest na ryzyko poważnych obrażeń lub śmierci w przypadku otwarcia poduszki powietrznej.
Mocowania ISOFIX
i i-Size

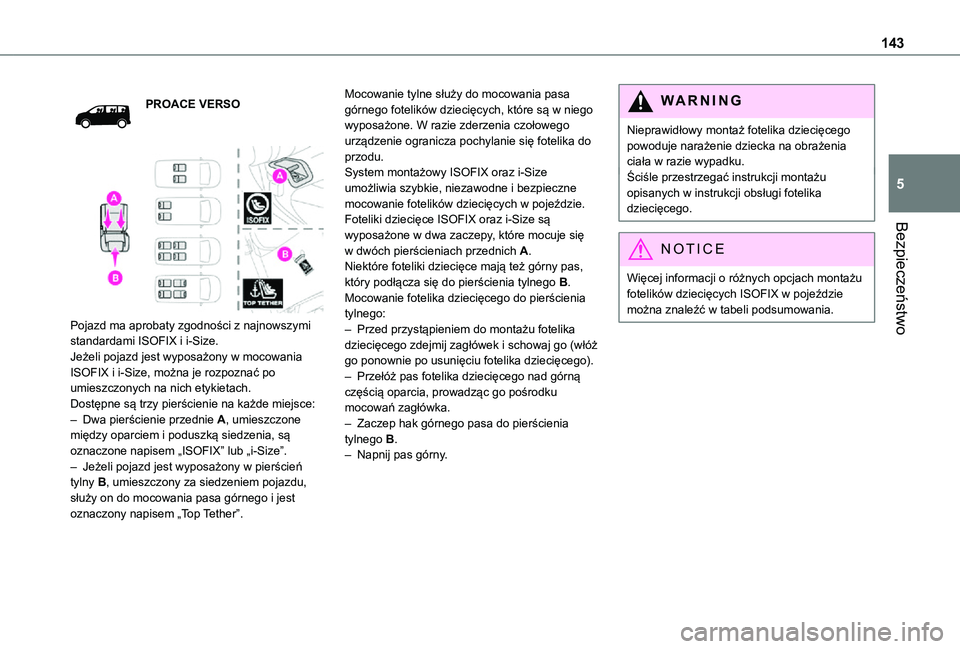

143
Bezpieczeństwo
5
PROACE VERSO


Pojazd ma aprobaty zgodności z najnowszymi standardami ISOFIX i i-Size.Jeżeli pojazd jest wyposażony w mocowania ISOFIX i i-Size, można je rozpoznać po umieszczonych na nich etykietach.Dostępne są trzy pierścienie na każde miejsce:– Dwa pierścienie przednie A, umieszczone między oparciem i poduszką siedzenia, są oznaczone napisem „ISOFIX” lub „i-Size”.– Jeżeli pojazd jest wyposażony w pierścień tylny B, umieszczony za siedzeniem pojazdu, służy on do mocowania pasa górnego i jest oznaczony napisem „Top Tether”.
Mocowanie tylne służy do mocowania pasa górnego fotelików dziecięcych, które są w niego wyposażone. W razie zderzenia czołowego urządzenie ogranicza pochylanie się fotelika do przodu.System montażowy ISOFIX oraz i-Size umożliwia szybkie, niezawodne i bezpieczne mocowanie fotelików dziecięcych w pojeździe.Foteliki dziecięce ISOFIX oraz i-Size są wyposażone w dwa zaczepy, które mocuje się w dwóch pierścieniach przednich A.Niektóre foteliki dziecięce mają też górny pas, który podłącza się do pierścienia tylnego B.Mocowanie fotelika dziecięcego do pierścienia tylnego:– Przed przystąpieniem do montażu fotelika dziecięcego zdejmij zagłówek i schowaj go (włóż go ponownie po usunięciu fotelika dziecięcego).– Przełóż pas fotelika dziecięcego nad górną częścią oparcia, prowadząc go pośrodku mocowań zagłówka.– Zaczep hak górnego pasa do pierścienia tylnego B.
– Napnij pas górny.
WARNI NG
Nieprawidłowy montaż fotelika dziecięcego powoduje narażenie dziecka na obrażenia ciała w razie wypadku.Ściśle przestrzegać instrukcji montażu opisanych w instrukcji obsługi fotelika dziecięcego.
NOTIC E
Więcej informacji o różnych opcjach montażu fotelików dziecięcych ISOFIX w pojeździe można znaleźć w tabeli podsumowania.

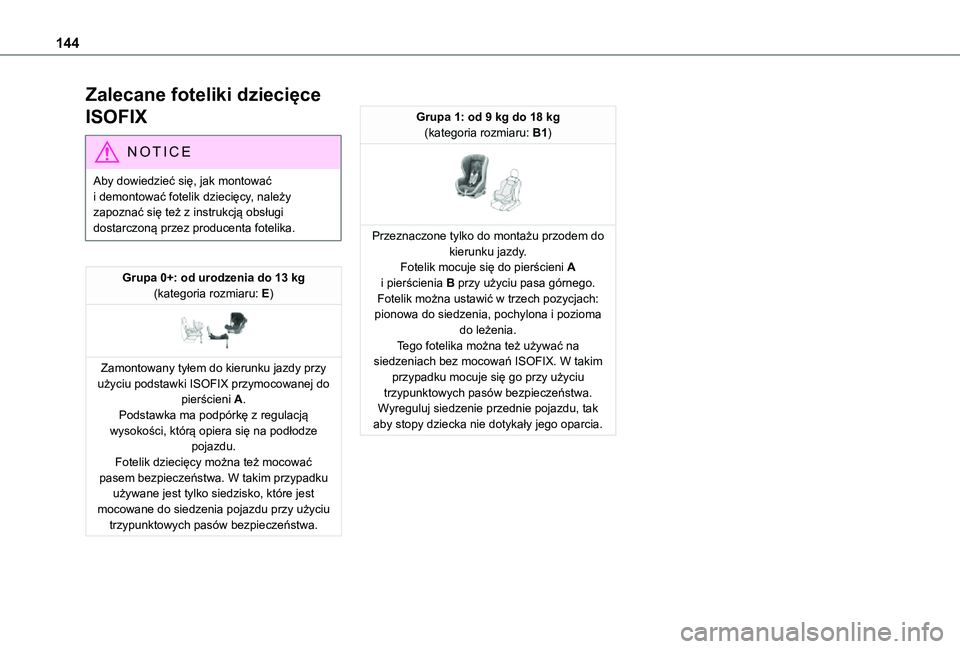

144
Zalecane foteliki dziecięce
ISOFIX
NOTIC E
Aby dowiedzieć się, jak montować i demontować fotelik dziecięcy, należy zapoznać się też z instrukcją obsługi dostarczoną przez producenta fotelika.
Grupa 0+: od urodzenia do 13 kg(kategoria rozmiaru: E)

Zamontowany tyłem do kierunku jazdy przy użyciu podstawki ISOFIX przymocowanej do pierścieni A.Podstawka ma podpórkę z regulacją wysokości, którą opiera się na podłodze pojazdu.Fotelik dziecięcy można też mocować pasem bezpieczeństwa. W takim przypadku używane jest tylko siedzisko, które jest mocowane do siedzenia pojazdu przy użyciu trzypunktowych pasów bezpieczeństwa.
Grupa 1: od 9 kg do 18 kg(kategoria rozmiaru: B1)

Przeznaczone tylko do montażu przodem do kierunku jazdy.Fotelik mocuje się do pierścieni A i pierścienia B przy użyciu pasa górnego.Fotelik można ustawić w trzech pozycjach: pionowa do siedzenia, pochylona i pozioma do leżenia.Tego fotelika można też używać na siedzeniach bez mocowań ISOFIX. W takim przypadku mocuje się go przy użyciu trzypunktowych pasów bezpieczeństwa. Wyreguluj siedzenie przednie pojazdu, tak aby stopy dziecka nie dotykały jego oparcia.

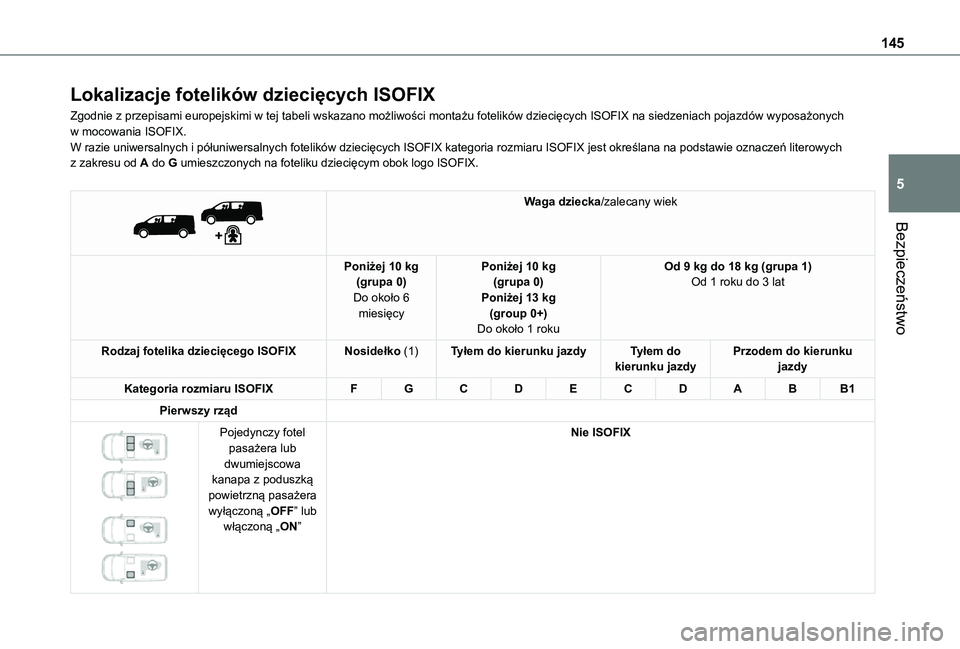

145
Bezpieczeństwo
5
Lokalizacje fotelików dziecięcych ISOFIX
Zgodnie z przepisami europejskimi w tej tabeli wskazano możliwości montażu fotelików dziecięcych ISOFIX na siedzeniach pojazdów wyposażonych w mocowania ISOFIX.W razie uniwersalnych i półuniwersalnych fotelików dziecięcych ISOFIX kategoria rozmiaru ISOFIX jest określana na podstawie oznaczeń literowych z zakresu od A do G umieszczonych na foteliku dziecięcym obok logo ISOFIX.


Waga dziecka/zalecany wiek
Poniżej 10 kg(grupa 0)Do około 6 miesięcy
Poniżej 10 kg(grupa 0)Poniżej 13 kg(group 0+)Do około 1 roku
Od 9 kg do 18 kg (grupa 1)Od 1 roku do 3 lat
Rodzaj fotelika dziecięcego ISOFIXNosidełko (1)Tyłem do kierunku jazdyTyłem do kierunku jazdyPrzodem do kierunku jazdy
Kategoria rozmiaru ISOFIXFGCDECDABB1
Pierwszy rząd


Pojedynczy fotel pasażera lub dwumiejscowa kanapa z poduszką powietrzną pasażera wyłączoną „OFF” lub włączoną „ON”
Nie ISOFIX

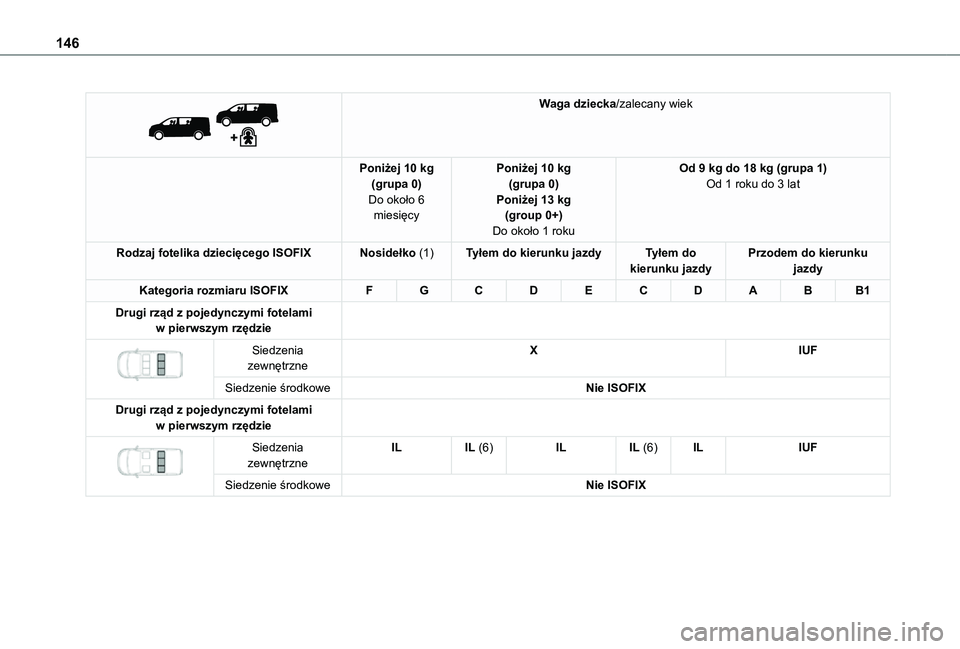

146


Waga dziecka/zalecany wiek
Poniżej 10 kg(grupa 0)Do około 6 miesięcy
Poniżej 10 kg(grupa 0)Poniżej 13 kg(group 0+)Do około 1 roku
Od 9 kg do 18 kg (grupa 1)Od 1 roku do 3 lat
Rodzaj fotelika dziecięcego ISOFIXNosidełko (1)Tyłem do kierunku jazdyTyłem do kierunku jazdyPrzodem do kierunku jazdy
Kategoria rozmiaru ISOFIXFGCDECDABB1
Drugi rząd z pojedynczymi fotelami w pierwszym rzędzie

Siedzenia zewnętrzneXIUF
Siedzenie środkoweNie ISOFIX
Drugi rząd z pojedynczymi fotelami w pierwszym rzędzie

Siedzenia zewnętrzneILIL (6)ILIL (6)ILIUF
Siedzenie środkoweNie ISOFIX

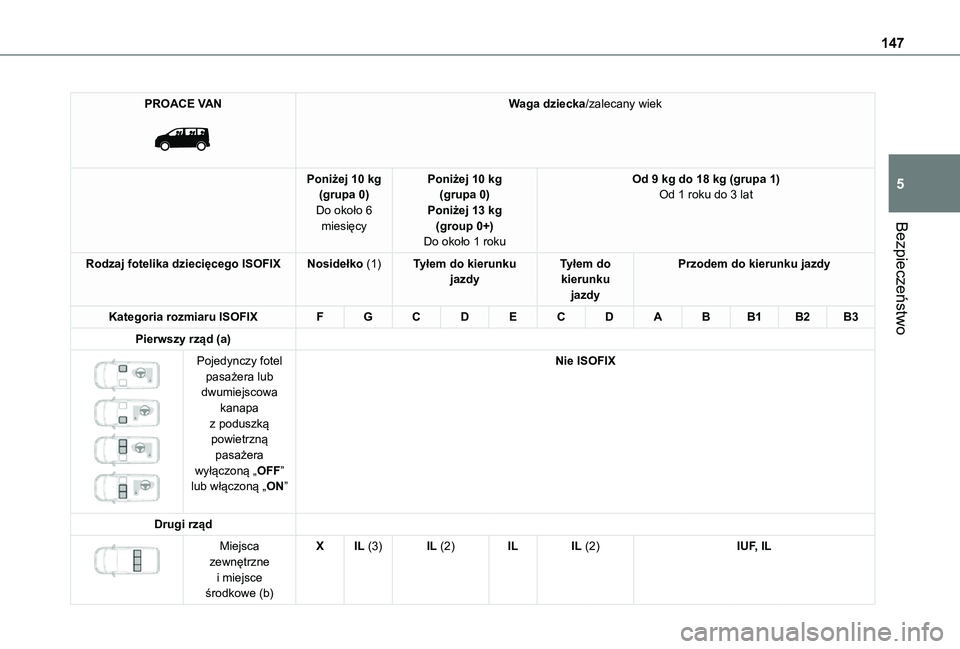

147
Bezpieczeństwo
5
PROACE VAN

Waga dziecka/zalecany wiek
Poniżej 10 kg(grupa 0)Do około 6 miesięcy
Poniżej 10 kg(grupa 0)Poniżej 13 kg(group 0+)Do około 1 roku
Od 9 kg do 18 kg (grupa 1)Od 1 roku do 3 lat
Rodzaj fotelika dziecięcego ISOFIXNosidełko (1)Tyłem do kierunku jazdyTyłem do kierunku jazdy
Przodem do kierunku jazdy
Kategoria rozmiaru ISOFIXFGCDECDABB1B2B3
Pierwszy rząd (a)

Pojedynczy fotel pasażera lub dwumiejscowa kanapa z poduszką powietrzną pasażera wyłączoną „OFF” lub włączoną „ON”
Nie ISOFIX
Drugi rząd

Miejsca zewnętrzne i miejsce środkowe (b)
XIL (3)IL (2)ILIL (2)IUF, IL

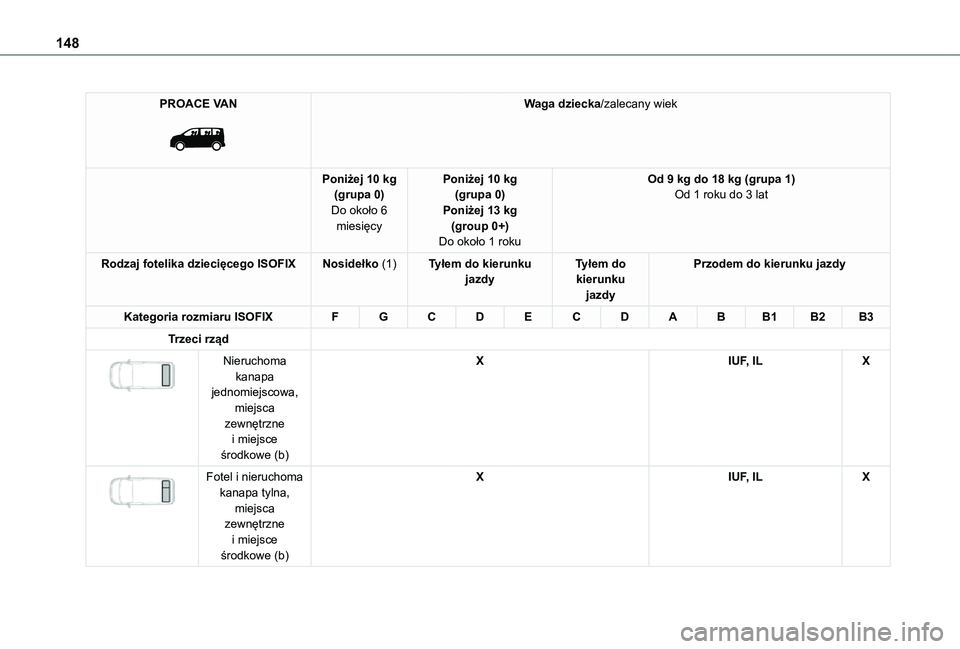

148
PROACE VAN

Waga dziecka/zalecany wiek
Poniżej 10 kg(grupa 0)Do około 6 miesięcy
Poniżej 10 kg(grupa 0)Poniżej 13 kg(group 0+)Do około 1 roku
Od 9 kg do 18 kg (grupa 1)Od 1 roku do 3 lat
Rodzaj fotelika dziecięcego ISOFIXNosidełko (1)Tyłem do kierunku jazdyTyłem do kierunku jazdy
Przodem do kierunku jazdy
Kategoria rozmiaru ISOFIXFGCDECDABB1B2B3
Trzeci rząd

Nieruchoma kanapa jednomiejscowa, miejsca zewnętrzne i miejsce środkowe (b)
XIUF, ILX


Fotel i nieruchoma kanapa tylna, miejsca zewnętrzne i miejsce środkowe (b)
XIUF, ILX

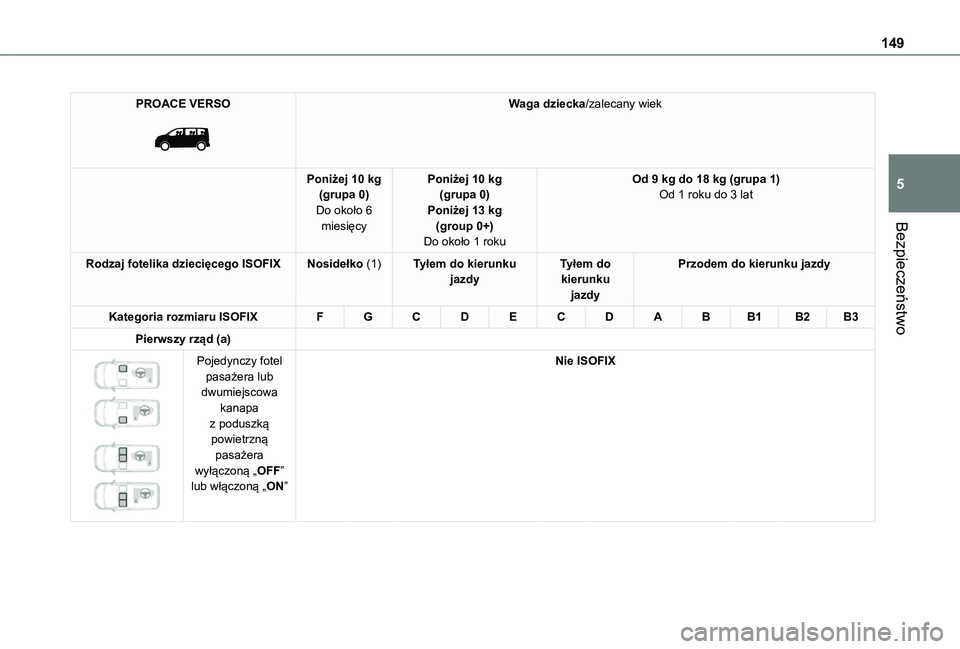

149
Bezpieczeństwo
5
PROACE VERSO

Waga dziecka/zalecany wiek
Poniżej 10 kg(grupa 0)Do około 6 miesięcy
Poniżej 10 kg(grupa 0)Poniżej 13 kg(group 0+)Do około 1 roku
Od 9 kg do 18 kg (grupa 1)Od 1 roku do 3 lat
Rodzaj fotelika dziecięcego ISOFIXNosidełko (1)Tyłem do kierunku jazdyTyłem do kierunku jazdy
Przodem do kierunku jazdy
Kategoria rozmiaru ISOFIXFGCDECDABB1B2B3
Pierwszy rząd (a)


Pojedynczy fotel pasażera lub dwumiejscowa kanapa z poduszką powietrzną pasażera wyłączoną „OFF” lub włączoną „ON”
Nie ISOFIX

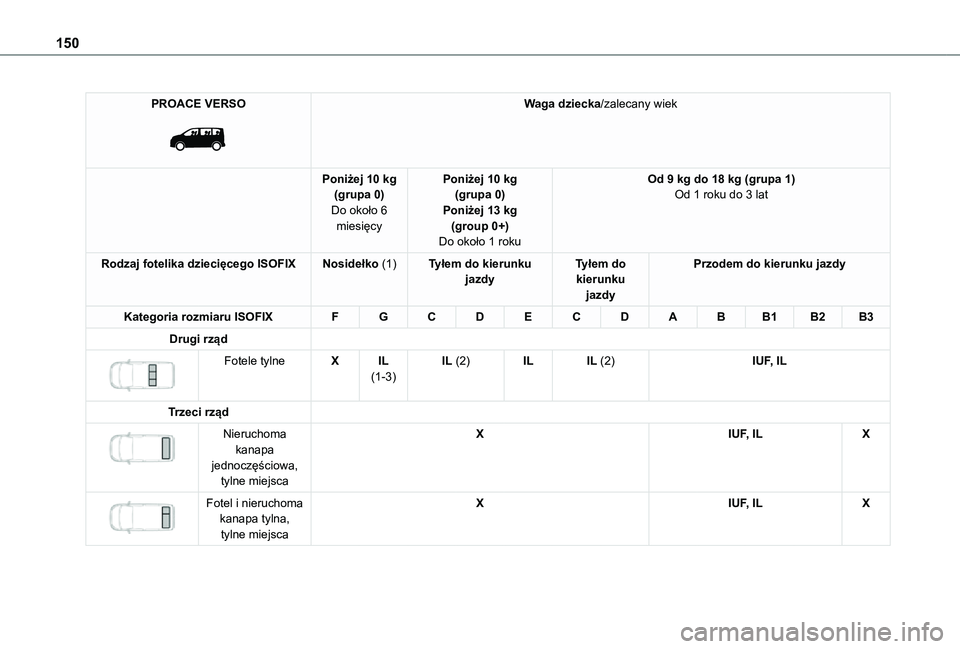

150
PROACE VERSO

Waga dziecka/zalecany wiek
Poniżej 10 kg(grupa 0)Do około 6 miesięcy
Poniżej 10 kg(grupa 0)Poniżej 13 kg(group 0+)Do około 1 roku
Od 9 kg do 18 kg (grupa 1)Od 1 roku do 3 lat
Rodzaj fotelika dziecięcego ISOFIXNosidełko (1)Tyłem do kierunku jazdyTyłem do kierunku jazdy
Przodem do kierunku jazdy
Kategoria rozmiaru ISOFIXFGCDECDABB1B2B3
Drugi rząd

Fotele tylneXIL (1-3)IL (2)ILIL (2)IUF, IL
Trzeci rząd

Nieruchoma kanapa jednoczęściowa, tylne miejsca
XIUF, ILX


Fotel i nieruchoma kanapa tylna, tylne miejsca
XIUF, ILX
