TOYOTA PROACE VERSO EV 2021 Manuale duso (in Italian)

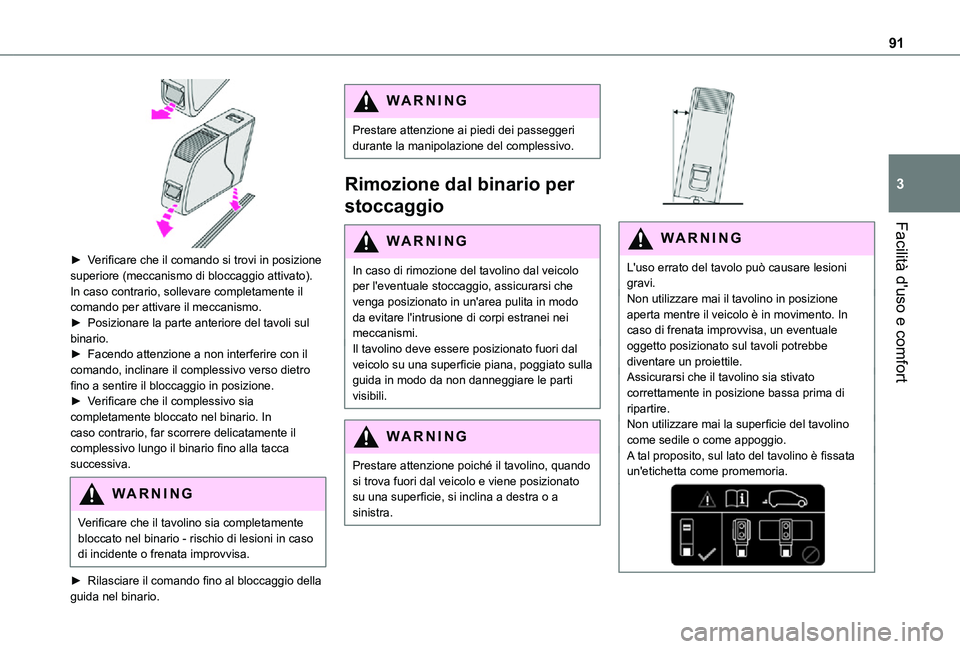

91
Facilità d'uso e comfort
3

► Verificare che il comando si trovi in posizione superiore (meccanismo di bloccaggio attivato). In caso contrario, sollevare completamente il comando per attivare il meccanismo.► Posizionare la parte anteriore del tavoli sul binario.► Facendo attenzione a non interferire con il comando, inclinare il complessivo verso dietro fino a sentire il bloccaggio in posizione.► Verificare che il complessivo sia completamente bloccato nel binario. In caso contrario, far scorrere delicatamente il complessivo lungo il binario fino alla tacca successiva.
WARNI NG
Verificare che il tavolino sia completamente bloccato nel binario - rischio di lesioni in caso di incidente o frenata improvvisa.
► Rilasciare il comando fino al bloccaggio della guida nel binario.
WARNI NG
Prestare attenzione ai piedi dei passeggeri durante la manipolazione del complessivo.
Rimozione dal binario per
stoccaggio
WARNI NG
In caso di rimozione del tavolino dal veicolo per l'eventuale stoccaggio, assicurarsi che venga posizionato in un'area pulita in modo da evitare l'intrusione di corpi estranei nei meccanismi.Il tavolino deve essere posizionato fuori dal veicolo su una superficie piana, poggiato sulla guida in modo da non danneggiare le parti visibili.
WARNI NG
Prestare attenzione poiché il tavolino, quando si trova fuori dal veicolo e viene posizionato su una superficie, si inclina a destra o a sinistra.


WARNI NG
L'uso errato del tavolo può causare lesioni gravi.Non utilizzare mai il tavolino in posizione aperta mentre il veicolo è in movimento. In caso di frenata improvvisa, un eventuale oggetto posizionato sul tavoli potrebbe diventare un proiettile.Assicurarsi che il tavolino sia stivato correttamente in posizione bassa prima di ripartire.Non utilizzare mai la superficie del tavolino come sedile o come appoggio.A tal proposito, sul lato del tavolino è fissata un'etichetta come promemoria.

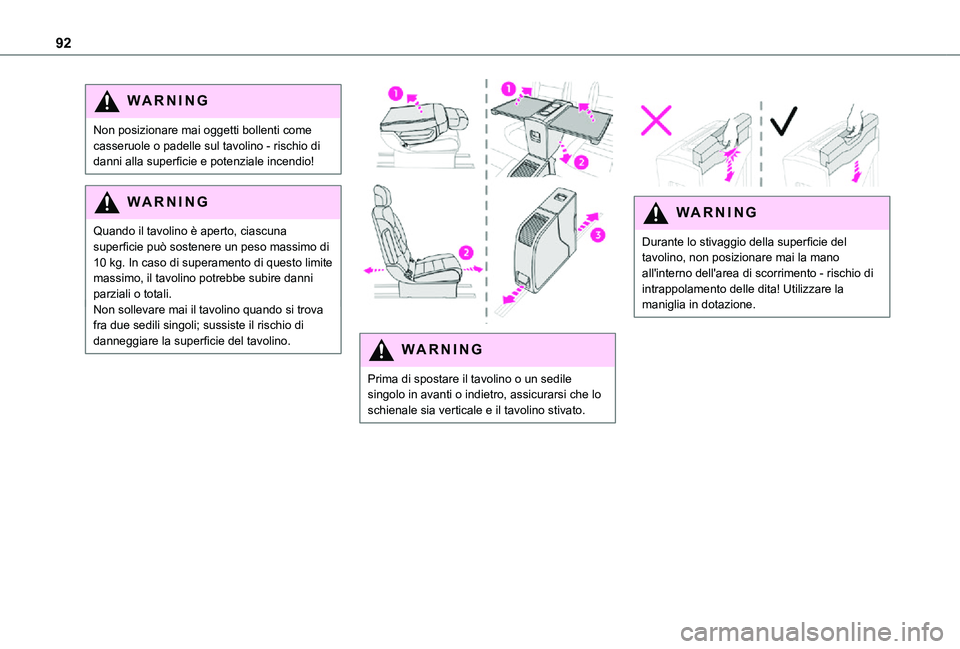

92
WARNI NG
Non posizionare mai oggetti bollenti come casseruole o padelle sul tavolino - rischio di danni alla superficie e potenziale incendio!
WARNI NG
Quando il tavolino è aperto, ciascuna
superficie può sostenere un peso massimo di 10 kg. In caso di superamento di questo limite massimo, il tavolino potrebbe subire danni parziali o totali.Non sollevare mai il tavolino quando si trova fra due sedili singoli; sussiste il rischio di danneggiare la superficie del tavolino.


WARNI NG
Prima di spostare il tavolino o un sedile singolo in avanti o indietro, assicurarsi che lo schienale sia verticale e il tavolino stivato.


WARNI NG
Durante lo stivaggio della superficie del
tavolino, non posizionare mai la mano all'interno dell'area di scorrimento - rischio di intrappolamento delle dita! Utilizzare la maniglia in dotazione.

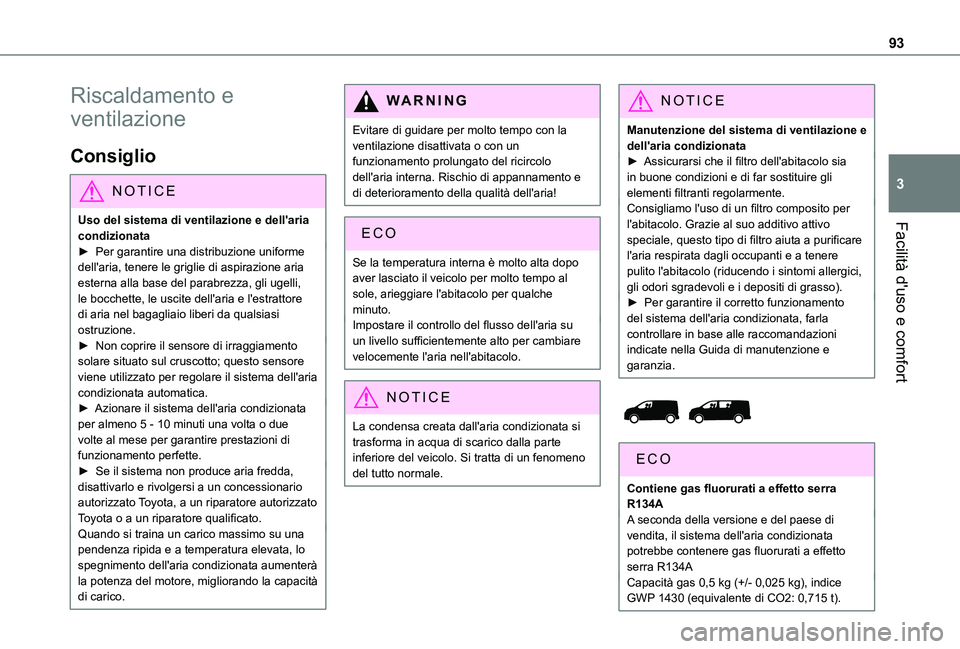

93
Facilità d'uso e comfort
3
Riscaldamento e
ventilazione
Consiglio
NOTIC E
Uso del sistema di ventilazione e dell'aria condizionata
► Per garantire una distribuzione uniforme dell'aria, tenere le griglie di aspirazione aria esterna alla base del parabrezza, gli ugelli, le bocchette, le uscite dell'aria e l'estrattore di aria nel bagagliaio liberi da qualsiasi ostruzione.► Non coprire il sensore di irraggiamento solare situato sul cruscotto; questo sensore viene utilizzato per regolare il sistema dell'aria condizionata automatica.► Azionare il sistema dell'aria condizionata per almeno 5 - 10 minuti una volta o due volte al mese per garantire prestazioni di funzionamento perfette.► Se il sistema non produce aria fredda, disattivarlo e rivolgersi a un concessionario autorizzato Toyota, a un riparatore autorizzato Toyota o a un riparatore qualificato.Quando si traina un carico massimo su una pendenza ripida e a temperatura elevata, lo spegnimento dell'aria condizionata aumenterà la potenza del motore, migliorando la capacità di carico.
WARNI NG
Evitare di guidare per molto tempo con la ventilazione disattivata o con un funzionamento prolungato del ricircolo dell'aria interna. Rischio di appannamento e di deterioramento della qualità dell'aria!
Se la temperatura interna è molto alta dopo aver lasciato il veicolo per molto tempo al sole, arieggiare l'abitacolo per qualche minuto.Impostare il controllo del flusso dell'aria su un livello sufficientemente alto per cambiare velocemente l'aria nell'abitacolo.
NOTIC E
La condensa creata dall'aria condizionata si trasforma in acqua di scarico dalla parte inferiore del veicolo. Si tratta di un fenomeno del tutto normale.
NOTIC E
Manutenzione del sistema di ventilazione e dell'aria condizionata► Assicurarsi che il filtro dell'abitacolo sia in buone condizioni e di far sostituire gli elementi filtranti regolarmente.Consigliamo l'uso di un filtro composito per l'abitacolo. Grazie al suo additivo attivo speciale, questo tipo di filtro aiuta a purificare l'aria respirata dagli occupanti e a tenere pulito l'abitacolo (riducendo i sintomi allergici, gli odori sgradevoli e i depositi di grasso).► Per garantire il corretto funzionamento del sistema dell'aria condizionata, farla controllare in base alle raccomandazioni indicate nella Guida di manutenzione e garanzia.


Contiene gas fluorurati a effetto serra R134AA seconda della versione e del paese di vendita, il sistema dell'aria condizionata
potrebbe contenere gas fluorurati a effetto serra R134ACapacità gas 0,5 kg (+/- 0,025 kg), indice GWP 1430 (equivalente di CO2: 0,715 t).

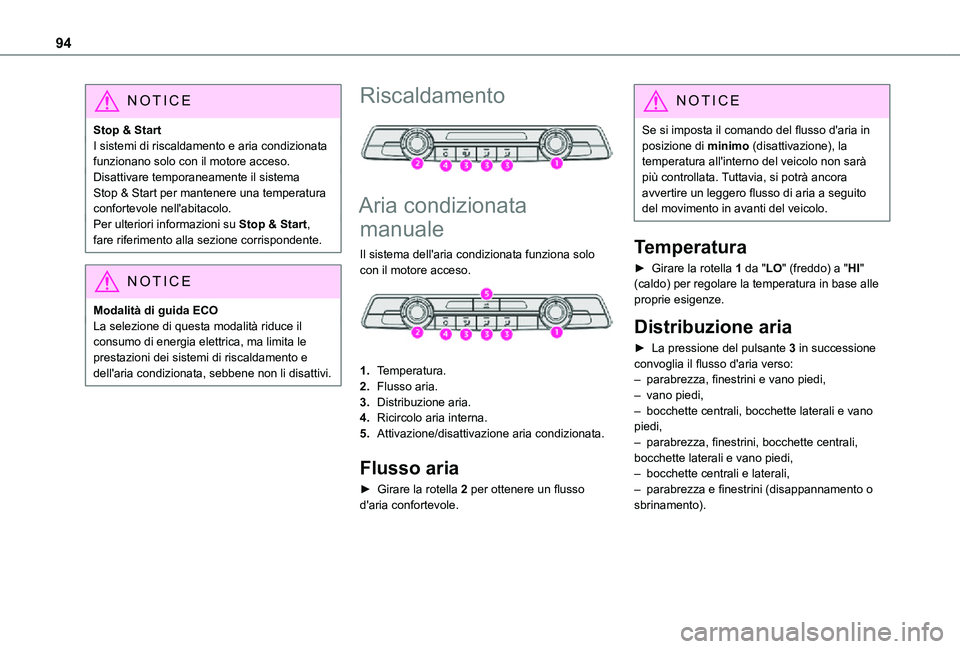

94
NOTIC E
Stop & StartI sistemi di riscaldamento e aria condizionata funzionano solo con il motore acceso.Disattivare temporaneamente il sistema Stop & Start per mantenere una temperatura confortevole nell'abitacolo.Per ulteriori informazioni su Stop & Start, fare riferimento alla sezione corrispondente.
NOTIC E
Modalità di guida ECOLa selezione di questa modalità riduce il consumo di energia elettrica, ma limita le prestazioni dei sistemi di riscaldamento e dell'aria condizionata, sebbene non li disattivi.
Riscaldamento

Aria condizionata
manuale
Il sistema dell'aria condizionata funziona solo con il motore acceso.

1.Temperatura.
2.Flusso aria.
3.Distribuzione aria.
4.Ricircolo aria interna.
5.Attivazione/disattivazione aria condizionata.
Flusso aria
► Girare la rotella 2 per ottenere un flusso d'aria confortevole.
NOTIC E
Se si imposta il comando del flusso d'aria in posizione di minimo (disattivazione), la temperatura all'interno del veicolo non sarà più controllata. Tuttavia, si potrà ancora avvertire un leggero flusso di aria a seguito del movimento in avanti del veicolo.
Temperatura
► Girare la rotella 1 da "LO" (freddo) a "HI" (caldo) per regolare la temperatura in base alle proprie esigenze.
Distribuzione aria
► La pressione del pulsante 3 in successione convoglia il flusso d'aria verso:– parabrezza, finestrini e vano piedi, – vano piedi,– bocchette centrali, bocchette laterali e vano piedi,– parabrezza, finestrini, bocchette centrali,
bocchette laterali e vano piedi,– bocchette centrali e laterali, – parabrezza e finestrini (disappannamento o sbrinamento).

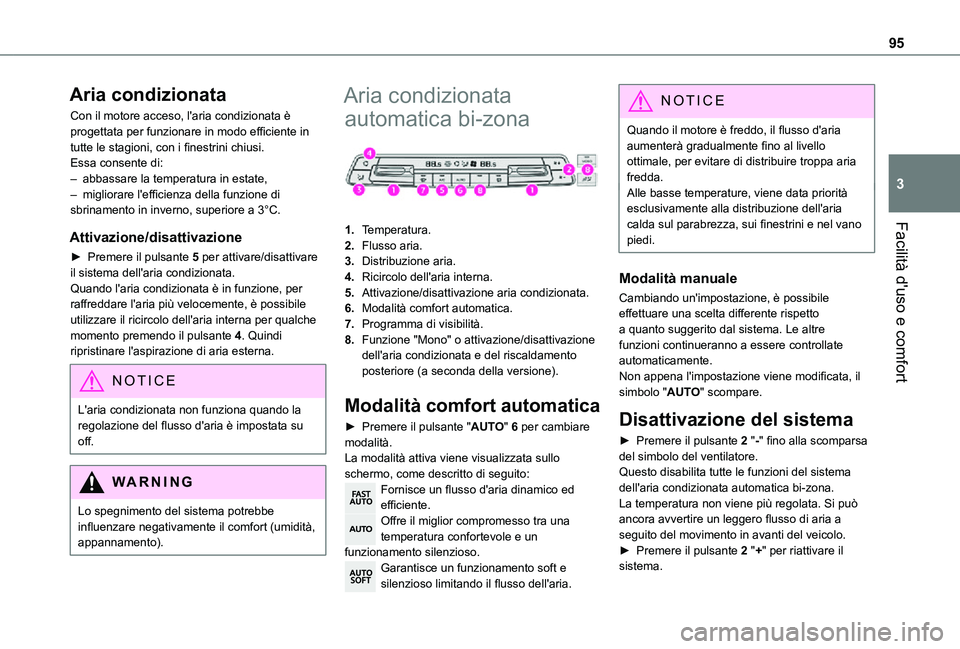

95
Facilità d'uso e comfort
3
Aria condizionata
Con il motore acceso, l'aria condizionata è progettata per funzionare in modo efficiente in tutte le stagioni, con i finestrini chiusi.Essa consente di:– abbassare la temperatura in estate,– migliorare l'efficienza della funzione di sbrinamento in inverno, superiore a 3°C.
Attivazione/disattivazione
► Premere il pulsante 5 per attivare/disattivare il sistema dell'aria condizionata.Quando l'aria condizionata è in funzione, per raffreddare l'aria più velocemente, è possibile utilizzare il ricircolo dell'aria interna per qualche momento premendo il pulsante 4. Quindi ripristinare l'aspirazione di aria esterna.
NOTIC E
L'aria condizionata non funziona quando la regolazione del flusso d'aria è impostata su off.
WARNI NG
Lo spegnimento del sistema potrebbe influenzare negativamente il comfort (umidità, appannamento).
Aria condizionata
automatica bi-zona

1.Temperatura.
2.Flusso aria.
3.Distribuzione aria.
4.Ricircolo dell'aria interna.
5.Attivazione/disattivazione aria condizionata.
6.Modalità comfort automatica.
7.Programma di visibilità.
8.Funzione "Mono" o attivazione/disattivazione dell'aria condizionata e del riscaldamento posteriore (a seconda della versione).
Modalità comfort automatica
► Premere il pulsante "AUTO" 6 per cambiare modalità.La modalità attiva viene visualizzata sullo schermo, come descritto di seguito:Fornisce un flusso d'aria dinamico ed efficiente.Offre il miglior compromesso tra una temperatura confortevole e un
funzionamento silenzioso.Garantisce un funzionamento soft e silenzioso limitando il flusso dell'aria.
NOTIC E
Quando il motore è freddo, il flusso d'aria aumenterà gradualmente fino al livello ottimale, per evitare di distribuire troppa aria fredda.Alle basse temperature, viene data priorità esclusivamente alla distribuzione dell'aria calda sul parabrezza, sui finestrini e nel vano piedi.
Modalità manuale
Cambiando un'impostazione, è possibile effettuare una scelta differente rispetto a quanto suggerito dal sistema. Le altre funzioni continueranno a essere controllate automaticamente.Non appena l'impostazione viene modificata, il simbolo "AUTO" scompare.
Disattivazione del sistema
► Premere il pulsante 2 "-" fino alla scomparsa
del simbolo del ventilatore.Questo disabilita tutte le funzioni del sistema dell'aria condizionata automatica bi-zona.La temperatura non viene più regolata. Si può ancora avvertire un leggero flusso di aria a seguito del movimento in avanti del veicolo.► Premere il pulsante 2 "+" per riattivare il sistema.

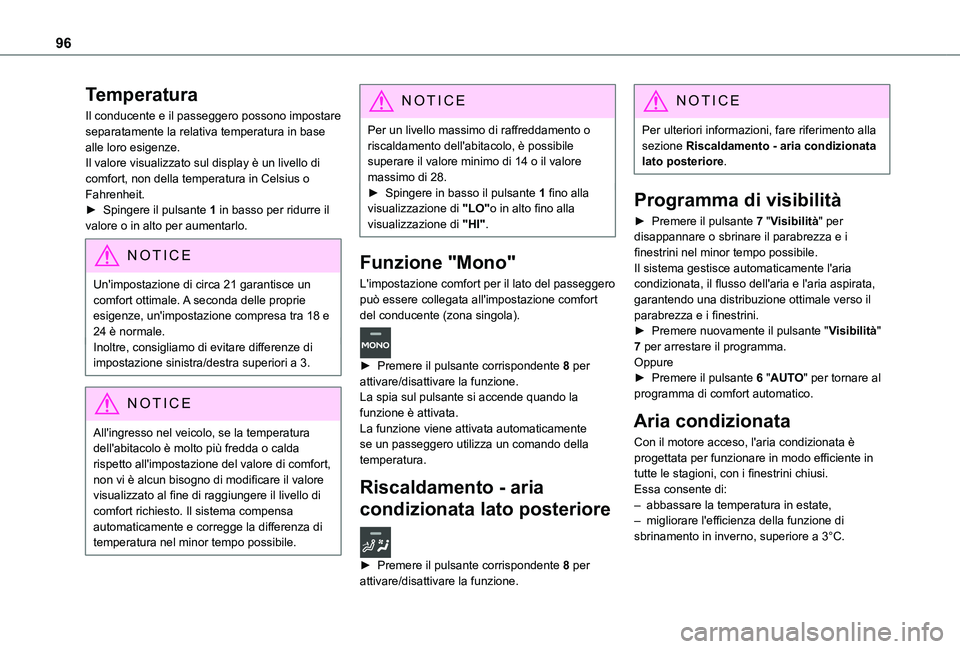

96
Temperatura
Il conducente e il passeggero possono impostare separatamente la relativa temperatura in base alle loro esigenze.Il valore visualizzato sul display è un livello di comfort, non della temperatura in Celsius o Fahrenheit.► Spingere il pulsante 1 in basso per ridurre il valore o in alto per aumentarlo.
NOTIC E
Un'impostazione di circa 21 garantisce un comfort ottimale. A seconda delle proprie esigenze, un'impostazione compresa tra 18 e 24 è normale.Inoltre, consigliamo di evitare differenze di impostazione sinistra/destra superiori a 3.
NOTIC E
All'ingresso nel veicolo, se la temperatura dell'abitacolo è molto più fredda o calda rispetto all'impostazione del valore di comfort, non vi è alcun bisogno di modificare il valore visualizzato al fine di raggiungere il livello di comfort richiesto. Il sistema compensa automaticamente e corregge la differenza di temperatura nel minor tempo possibile.
NOTIC E
Per un livello massimo di raffreddamento o riscaldamento dell'abitacolo, è possibile superare il valore minimo di 14 o il valore massimo di 28.► Spingere in basso il pulsante 1 fino alla visualizzazione di "LO"o in alto fino alla visualizzazione di "HI".
Funzione "Mono"
L'impostazione comfort per il lato del passeggero può essere collegata all'impostazione comfort del conducente (zona singola).
► Premere il pulsante corrispondente 8 per attivare/disattivare la funzione.La spia sul pulsante si accende quando la funzione è attivata.La funzione viene attivata automaticamente se un passeggero utilizza un comando della
temperatura.
Riscaldamento - aria
condizionata lato posteriore
► Premere il pulsante corrispondente 8 per attivare/disattivare la funzione.
NOTIC E
Per ulteriori informazioni, fare riferimento alla sezione Riscaldamento - aria condizionata lato posteriore.
Programma di visibilità
► Premere il pulsante 7 "Visibilità" per disappannare o sbrinare il parabrezza e i finestrini nel minor tempo possibile.Il sistema gestisce automaticamente l'aria condizionata, il flusso dell'aria e l'aria aspirata, garantendo una distribuzione ottimale verso il parabrezza e i finestrini.► Premere nuovamente il pulsante "Visibilità" 7 per arrestare il programma.Oppure► Premere il pulsante 6 "AUTO" per tornare al programma di comfort automatico.
Aria condizionata
Con il motore acceso, l'aria condizionata è
progettata per funzionare in modo efficiente in tutte le stagioni, con i finestrini chiusi.Essa consente di:– abbassare la temperatura in estate,– migliorare l'efficienza della funzione di sbrinamento in inverno, superiore a 3°C.

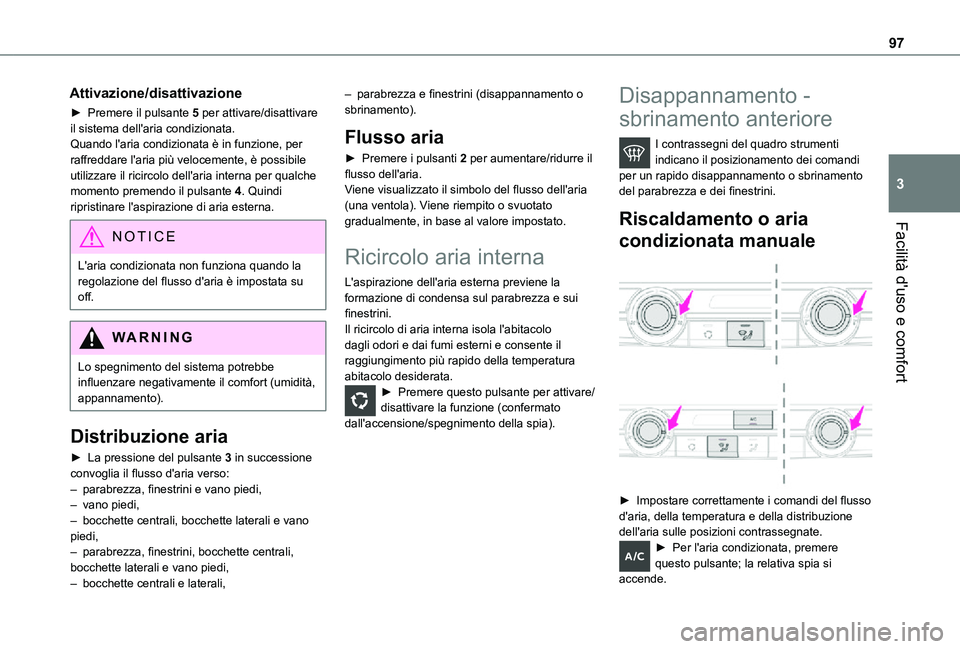

97
Facilità d'uso e comfort
3
Attivazione/disattivazione
► Premere il pulsante 5 per attivare/disattivare il sistema dell'aria condizionata.Quando l'aria condizionata è in funzione, per raffreddare l'aria più velocemente, è possibile utilizzare il ricircolo dell'aria interna per qualche momento premendo il pulsante 4. Quindi ripristinare l'aspirazione di aria esterna.
NOTIC E
L'aria condizionata non funziona quando la regolazione del flusso d'aria è impostata su off.
WARNI NG
Lo spegnimento del sistema potrebbe influenzare negativamente il comfort (umidità, appannamento).
Distribuzione aria
► La pressione del pulsante 3 in successione convoglia il flusso d'aria verso:– parabrezza, finestrini e vano piedi, – vano piedi,– bocchette centrali, bocchette laterali e vano piedi,
– parabrezza, finestrini, bocchette centrali, bocchette laterali e vano piedi,– bocchette centrali e laterali,
– parabrezza e finestrini (disappannamento o sbrinamento).
Flusso aria
► Premere i pulsanti 2 per aumentare/ridurre il flusso dell'aria.Viene visualizzato il simbolo del flusso dell'aria (una ventola). Viene riempito o svuotato gradualmente, in base al valore impostato.
Ricircolo aria interna
L'aspirazione dell'aria esterna previene la formazione di condensa sul parabrezza e sui finestrini.Il ricircolo di aria interna isola l'abitacolo dagli odori e dai fumi esterni e consente il raggiungimento più rapido della temperatura abitacolo desiderata.► Premere questo pulsante per attivare/disattivare la funzione (confermato dall'accensione/spegnimento della spia).
Disappannamento -
sbrinamento anteriore
I contrassegni del quadro strumenti indicano il posizionamento dei comandi per un rapido disappannamento o sbrinamento del parabrezza e dei finestrini.
Riscaldamento o aria
condizionata manuale


► Impostare correttamente i comandi del flusso d'aria, della temperatura e della distribuzione dell'aria sulle posizioni contrassegnate.► Per l'aria condizionata, premere questo pulsante; la relativa spia si accende.

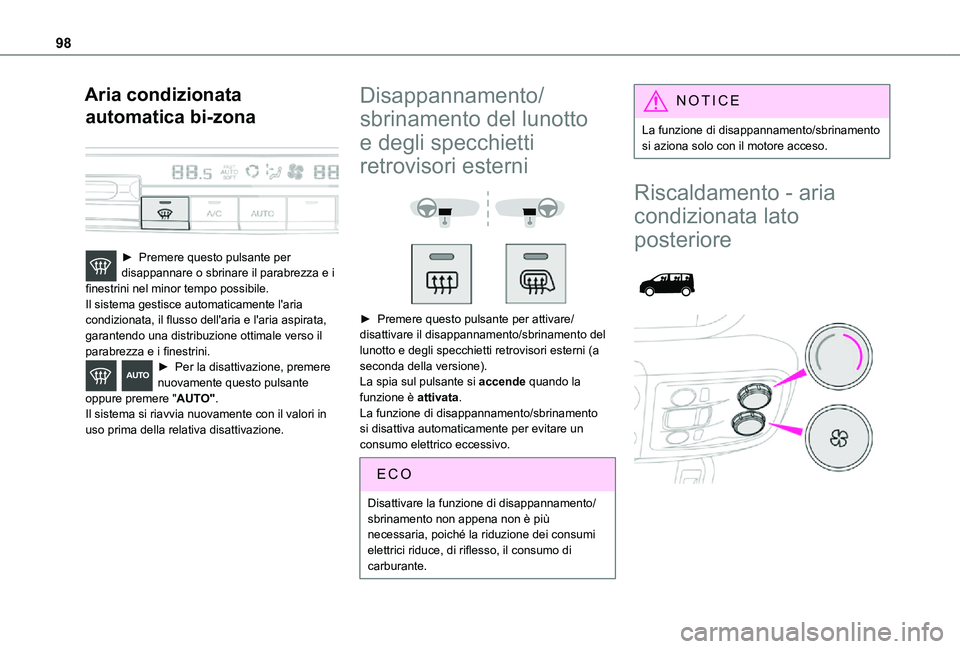

98
Aria condizionata
automatica bi-zona

► Premere questo pulsante per disappannare o sbrinare il parabrezza e i finestrini nel minor tempo possibile.Il sistema gestisce automaticamente l'aria condizionata, il flusso dell'aria e l'aria aspirata, garantendo una distribuzione ottimale verso il parabrezza e i finestrini.► Per la disattivazione, premere nuovamente questo pulsante oppure premere "AUTO".Il sistema si riavvia nuovamente con il valori in uso prima della relativa disattivazione.
Disappannamento/
sbrinamento del lunotto
e degli specchietti
retrovisori esterni


► Premere questo pulsante per attivare/disattivare il disappannamento/sbrinamento del lunotto e degli specchietti retrovisori esterni (a seconda della versione).La spia sul pulsante si accende quando la funzione è attivata.La funzione di disappannamento/sbrinamento si disattiva automaticamente per evitare un consumo elettrico eccessivo.
Disattivare la funzione di disappannamento/sbrinamento non appena non è più necessaria, poiché la riduzione dei consumi elettrici riduce, di riflesso, il consumo di carburante.
NOTIC E
La funzione di disappannamento/sbrinamento si aziona solo con il motore acceso.
Riscaldamento - aria
condizionata lato
posteriore

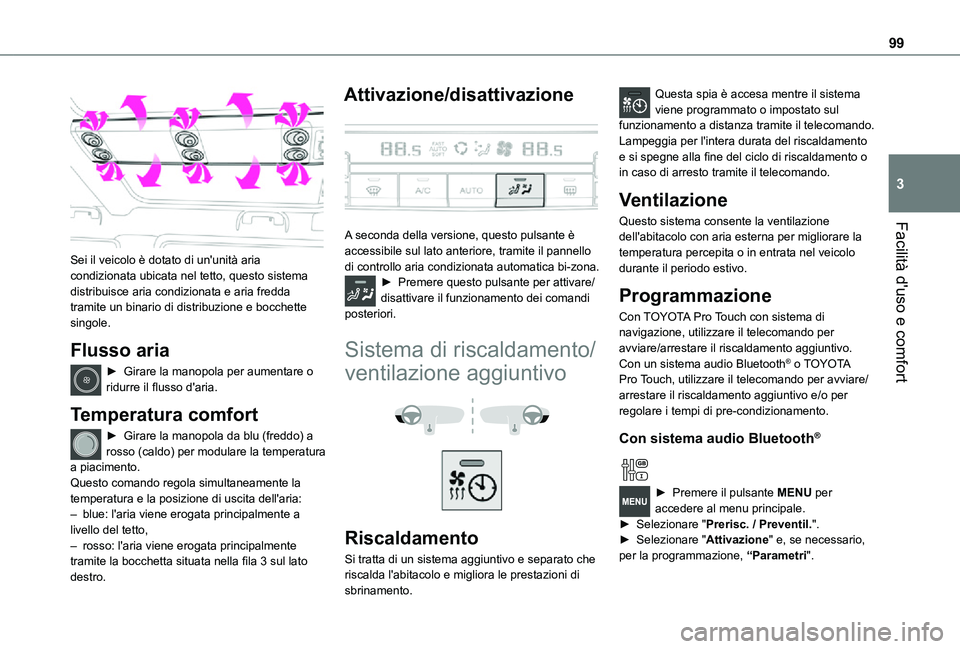

99
Facilità d'uso e comfort
3

Sei il veicolo è dotato di un'unità aria condizionata ubicata nel tetto, questo sistema distribuisce aria condizionata e aria fredda tramite un binario di distribuzione e bocchette singole.
Flusso aria
► Girare la manopola per aumentare o ridurre il flusso d'aria.
Temperatura comfort
► Girare la manopola da blu (freddo) a rosso (caldo) per modulare la temperatura a piacimento.Questo comando regola simultaneamente la temperatura e la posizione di uscita dell'aria:– blue: l'aria viene erogata principalmente a livello del tetto,– rosso: l'aria viene erogata principalmente tramite la bocchetta situata nella fila 3 sul lato destro.
Attivazione/disattivazione

A seconda della versione, questo pulsante è accessibile sul lato anteriore, tramite il pannello di controllo aria condizionata automatica bi-zona.► Premere questo pulsante per attivare/disattivare il funzionamento dei comandi posteriori.
Sistema di riscaldamento/
ventilazione aggiuntivo


Riscaldamento
Si tratta di un sistema aggiuntivo e separato che riscalda l'abitacolo e migliora le prestazioni di sbrinamento.
Questa spia è accesa mentre il sistema viene programmato o impostato sul funzionamento a distanza tramite il telecomando.Lampeggia per l'intera durata del riscaldamento e si spegne alla fine del ciclo di riscaldamento o in caso di arresto tramite il telecomando.
Ventilazione
Questo sistema consente la ventilazione dell'abitacolo con aria esterna per migliorare la temperatura percepita o in entrata nel veicolo durante il periodo estivo.
Programmazione
Con TOYOTA Pro Touch con sistema di navigazione, utilizzare il telecomando per avviare/arrestare il riscaldamento aggiuntivo.Con un sistema audio Bluetooth® o TOYOTA Pro Touch, utilizzare il telecomando per avviare/arrestare il riscaldamento aggiuntivo e/o per regolare i tempi di pre-condizionamento.
Con sistema audio Bluetooth®

► Premere il pulsante MENU per accedere al menu principale. ► Selezionare "Prerisc. / Preventil.".► Selezionare "Attivazione" e, se necessario, per la programmazione, “Parametri".

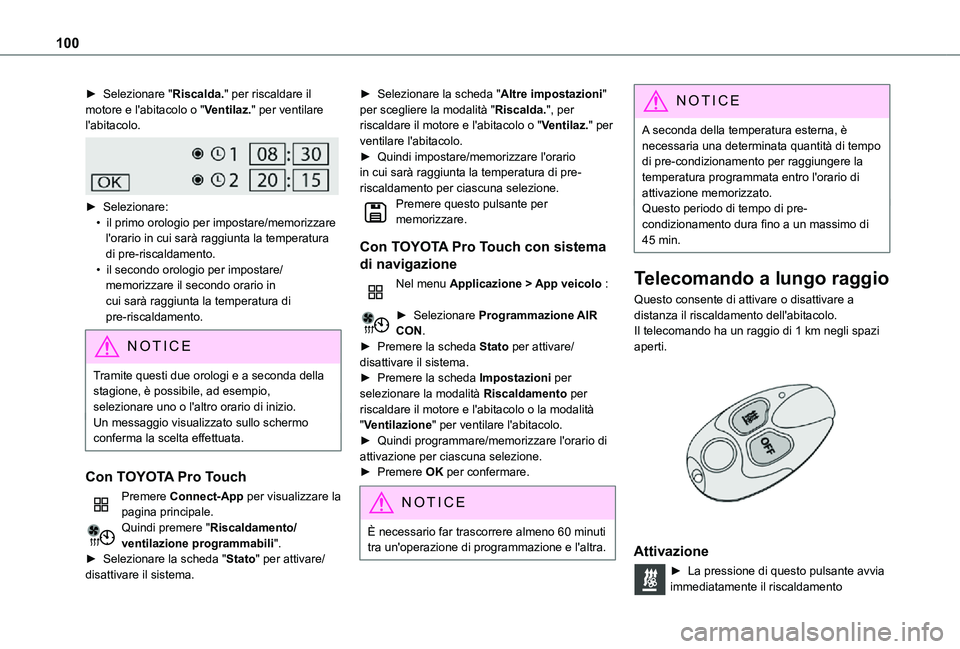

100
► Selezionare "Riscalda." per riscaldare il motore e l'abitacolo o "Ventilaz." per ventilare l'abitacolo.

► Selezionare:• il primo orologio per impostare/memorizzare l'orario in cui sarà raggiunta la temperatura
di pre-riscaldamento.• il secondo orologio per impostare/memorizzare il secondo orario in cui sarà raggiunta la temperatura di pre-riscaldamento.
N OTIC E
Tramite questi due orologi e a seconda della stagione, è possibile, ad esempio, selezionare uno o l'altro orario di inizio.Un messaggio visualizzato sullo schermo conferma la scelta effettuata.
Con TOYOTA Pro Touch
Premere Connect-App per visualizzare la pagina principale.Quindi premere "Riscaldamento/ventilazione programmabili".► Selezionare la scheda "Stato" per attivare/disattivare il sistema.
► Selezionare la scheda "Altre impostazioni" per scegliere la modalità "Riscalda.", per riscaldare il motore e l'abitacolo o "Ventilaz." per ventilare l'abitacolo.► Quindi impostare/memorizzare l'orario in cui sarà raggiunta la temperatura di pre-riscaldamento per ciascuna selezione.Premere questo pulsante per memorizzare.
Con TOYOTA Pro Touch con sistema
di navigazione
Nel menu Applicazione > App veicolo :
► Selezionare Programmazione AIR CON.► Premere la scheda Stato per attivare/disattivare il sistema.► Premere la scheda Impostazioni per selezionare la modalità Riscaldamento per riscaldare il motore e l'abitacolo o la modalità "Ventilazione" per ventilare l'abitacolo.► Quindi programmare/memorizzare l'orario di
attivazione per ciascuna selezione.► Premere OK per confermare.
NOTIC E
È necessario far trascorrere almeno 60 minuti tra un'operazione di programmazione e l'altra.
NOTIC E
A seconda della temperatura esterna, è necessaria una determinata quantità di tempo di pre-condizionamento per raggiungere la temperatura programmata entro l'orario di attivazione memorizzato.Questo periodo di tempo di pre-condizionamento dura fino a un massimo di 45 min.
Telecomando a lungo raggio
Questo consente di attivare o disattivare a distanza il riscaldamento dell'abitacolo.Il telecomando ha un raggio di 1 km negli spazi aperti.

Attivazione
► La pressione di questo pulsante avvia immediatamente il riscaldamento
