TOYOTA PROACE VERSO EV 2021 Manuale duso (in Italian)

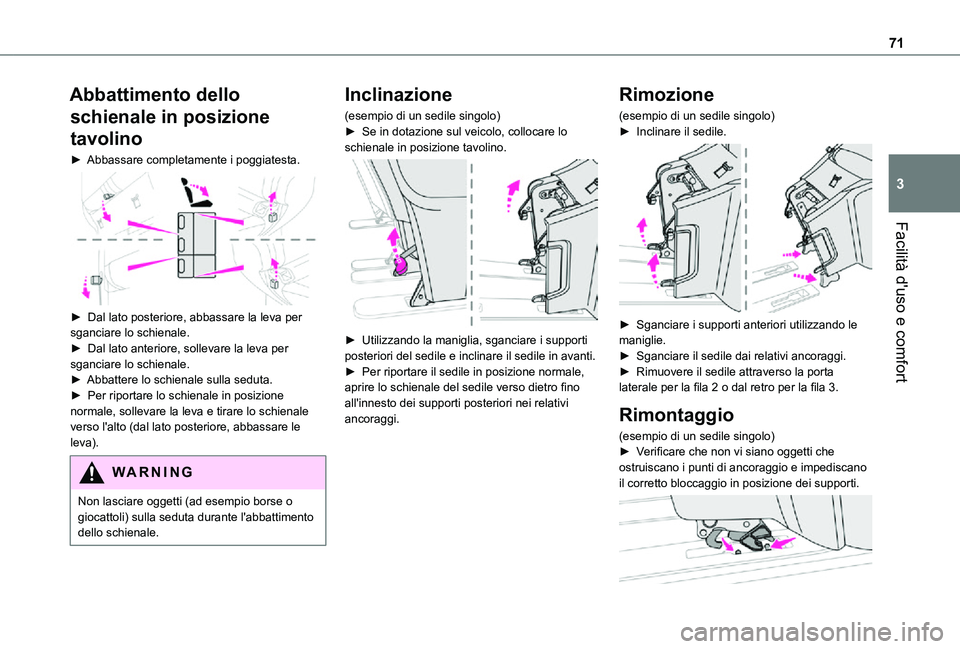

71
Facilità d'uso e comfort
3
Abbattimento dello
schienale in posizione
tavolino
► Abbassare completamente i poggiatesta.

► Dal lato posteriore, abbassare la leva per sganciare lo schienale.► Dal lato anteriore, sollevare la leva per sganciare lo schienale.► Abbattere lo schienale sulla seduta.► Per riportare lo schienale in posizione normale, sollevare la leva e tirare lo schienale verso l'alto (dal lato posteriore, abbassare le leva).
WARNI NG
Non lasciare oggetti (ad esempio borse o giocattoli) sulla seduta durante l'abbattimento dello schienale.
Inclinazione
(esempio di un sedile singolo)► Se in dotazione sul veicolo, collocare lo schienale in posizione tavolino.

► Utilizzando la maniglia, sganciare i supporti posteriori del sedile e inclinare il sedile in avanti.► Per riportare il sedile in posizione normale, aprire lo schienale del sedile verso dietro fino all'innesto dei supporti posteriori nei relativi ancoraggi.
Rimozione
(esempio di un sedile singolo)► Inclinare il sedile.

► Sganciare i supporti anteriori utilizzando le maniglie.► Sganciare il sedile dai relativi ancoraggi.► Rimuovere il sedile attraverso la porta laterale per la fila 2 o dal retro per la fila 3.
Rimontaggio
(esempio di un sedile singolo)
► Verificare che non vi siano oggetti che ostruiscano i punti di ancoraggio e impediscano il corretto bloccaggio in posizione dei supporti.

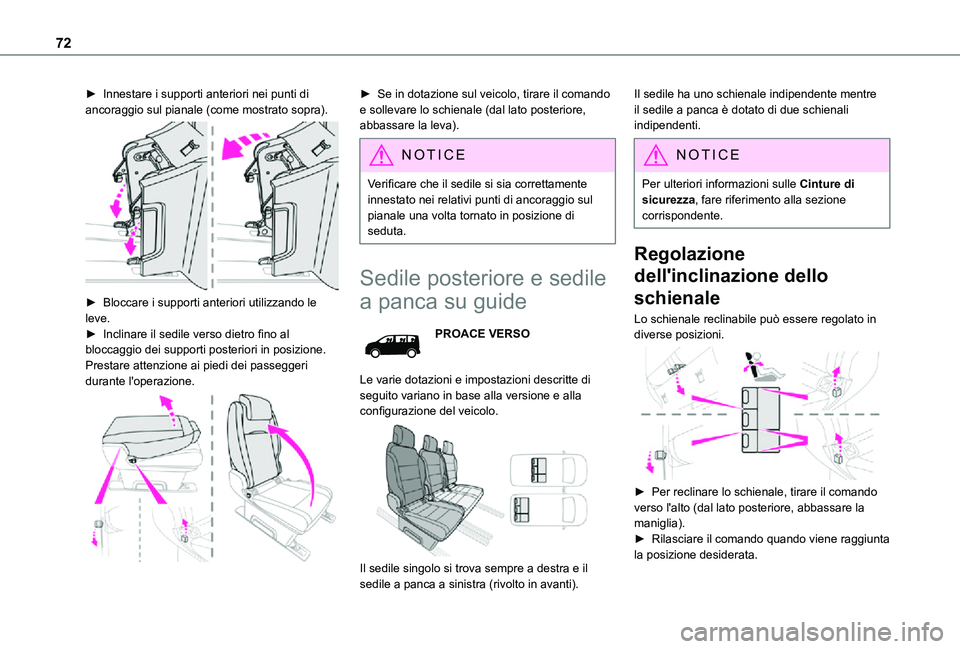

72
► Innestare i supporti anteriori nei punti di ancoraggio sul pianale (come mostrato sopra).

► Bloccare i supporti anteriori utilizzando le leve.► Inclinare il sedile verso dietro fino al bloccaggio dei supporti posteriori in posizione.Prestare attenzione ai piedi dei passeggeri durante l'operazione.

► Se in dotazione sul veicolo, tirare il comando e sollevare lo schienale (dal lato posteriore, abbassare la leva).
NOTIC E
Verificare che il sedile si sia correttamente innestato nei relativi punti di ancoraggio sul pianale una volta tornato in posizione di seduta.
Sedile posteriore e sedile
a panca su guide
PROACE VERSO
Le varie dotazioni e impostazioni descritte di seguito variano in base alla versione e alla configurazione del veicolo.

Il sedile singolo si trova sempre a destra e il sedile a panca a sinistra (rivolto in avanti).
Il sedile ha uno schienale indipendente mentre il sedile a panca è dotato di due schienali indipendenti.
NOTIC E
Per ulteriori informazioni sulle Cinture di sicurezza, fare riferimento alla sezione corrispondente.
Regolazione
dell'inclinazione dello
schienale
Lo schienale reclinabile può essere regolato in diverse posizioni.

► Per reclinare lo schienale, tirare il comando verso l'alto (dal lato posteriore, abbassare la maniglia).► Rilasciare il comando quando viene raggiunta
la posizione desiderata.

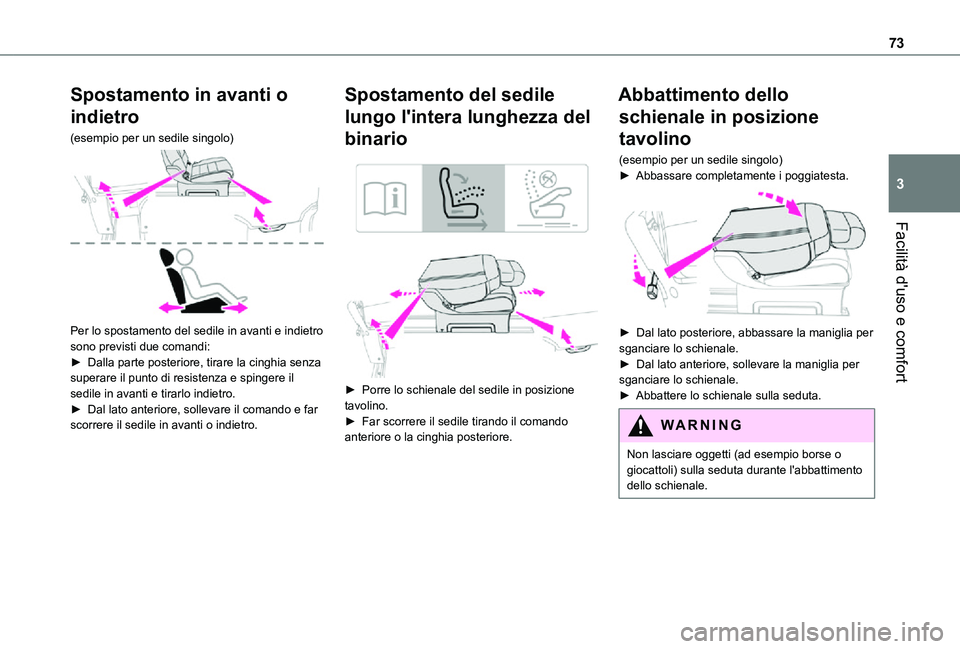

73
Facilità d'uso e comfort
3
Spostamento in avanti o
indietro
(esempio per un sedile singolo)

Per lo spostamento del sedile in avanti e indietro sono previsti due comandi:► Dalla parte posteriore, tirare la cinghia senza superare il punto di resistenza e spingere il sedile in avanti e tirarlo indietro.► Dal lato anteriore, sollevare il comando e far scorrere il sedile in avanti o indietro.
Spostamento del sedile
lungo l'intera lunghezza del
binario


► Porre lo schienale del sedile in posizione tavolino.► Far scorrere il sedile tirando il comando anteriore o la cinghia posteriore.
Abbattimento dello
schienale in posizione
tavolino
(esempio per un sedile singolo)► Abbassare completamente i poggiatesta.

► Dal lato posteriore, abbassare la maniglia per sganciare lo schienale.► Dal lato anteriore, sollevare la maniglia per sganciare lo schienale.► Abbattere lo schienale sulla seduta.
WARNI NG
Non lasciare oggetti (ad esempio borse o giocattoli) sulla seduta durante l'abbattimento dello schienale.

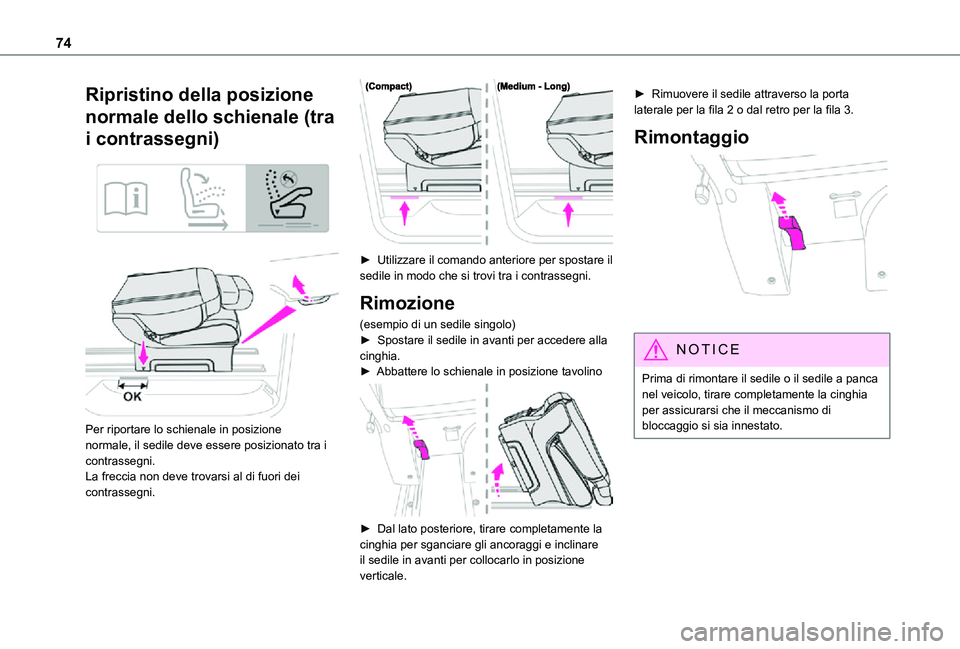

74
Ripristino della posizione
normale dello schienale (tra
i contrassegni)


Per riportare lo schienale in posizione normale, il sedile deve essere posizionato tra i contrassegni.La freccia non deve trovarsi al di fuori dei contrassegni.

► Utilizzare il comando anteriore per spostare il sedile in modo che si trovi tra i contrassegni.
Rimozione
(esempio di un sedile singolo)► Spostare il sedile in avanti per accedere alla cinghia.► Abbattere lo schienale in posizione tavolino

► Dal lato posteriore, tirare completamente la cinghia per sganciare gli ancoraggi e inclinare il sedile in avanti per collocarlo in posizione verticale.
► Rimuovere il sedile attraverso la porta laterale per la fila 2 o dal retro per la fila 3.
Rimontaggio

NOTIC E
Prima di rimontare il sedile o il sedile a panca nel veicolo, tirare completamente la cinghia per assicurarsi che il meccanismo di bloccaggio si sia innestato.

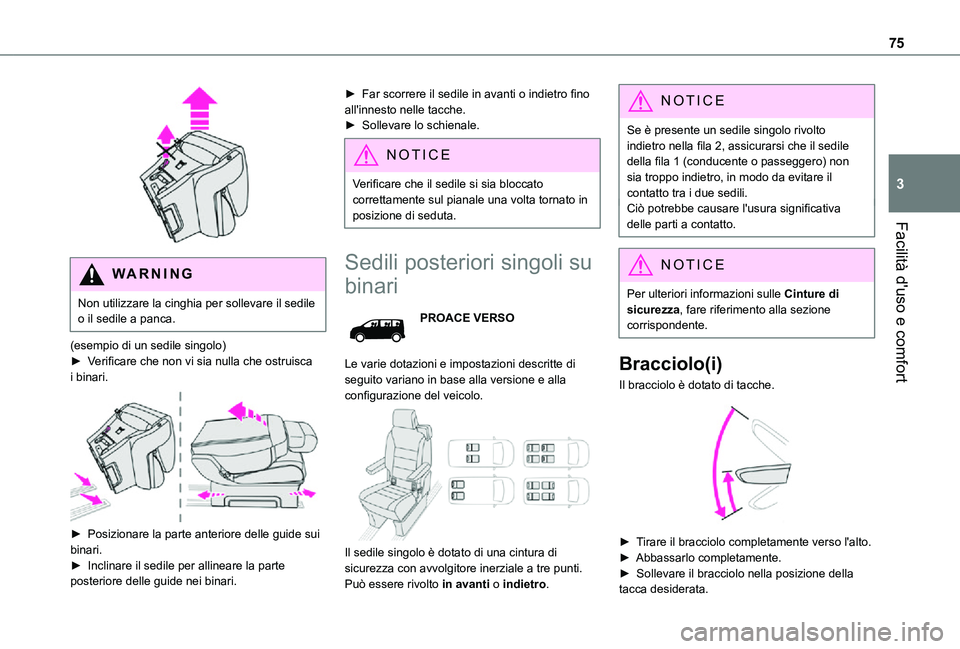

75
Facilità d'uso e comfort
3

WARNI NG
Non utilizzare la cinghia per sollevare il sedile o il sedile a panca.
(esempio di un sedile singolo)► Verificare che non vi sia nulla che ostruisca i binari.

► Posizionare la parte anteriore delle guide sui binari.► Inclinare il sedile per allineare la parte posteriore delle guide nei binari.
► Far scorrere il sedile in avanti o indietro fino all'innesto nelle tacche.► Sollevare lo schienale.
NOTIC E
Verificare che il sedile si sia bloccato correttamente sul pianale una volta tornato in posizione di seduta.
Sedili posteriori singoli su
binari
PROACE VERSO
Le varie dotazioni e impostazioni descritte di seguito variano in base alla versione e alla configurazione del veicolo.

Il sedile singolo è dotato di una cintura di sicurezza con avvolgitore inerziale a tre punti.Può essere rivolto in avanti o indietro.
NOTIC E
Se è presente un sedile singolo rivolto indietro nella fila 2, assicurarsi che il sedile della fila 1 (conducente o passeggero) non sia troppo indietro, in modo da evitare il contatto tra i due sedili.Ciò potrebbe causare l'usura significativa delle parti a contatto.
NOTIC E
Per ulteriori informazioni sulle Cinture di sicurezza, fare riferimento alla sezione corrispondente.
Bracciolo(i)
Il bracciolo è dotato di tacche.

► Tirare il bracciolo completamente verso l'alto.
► Abbassarlo completamente.► Sollevare il bracciolo nella posizione della tacca desiderata.

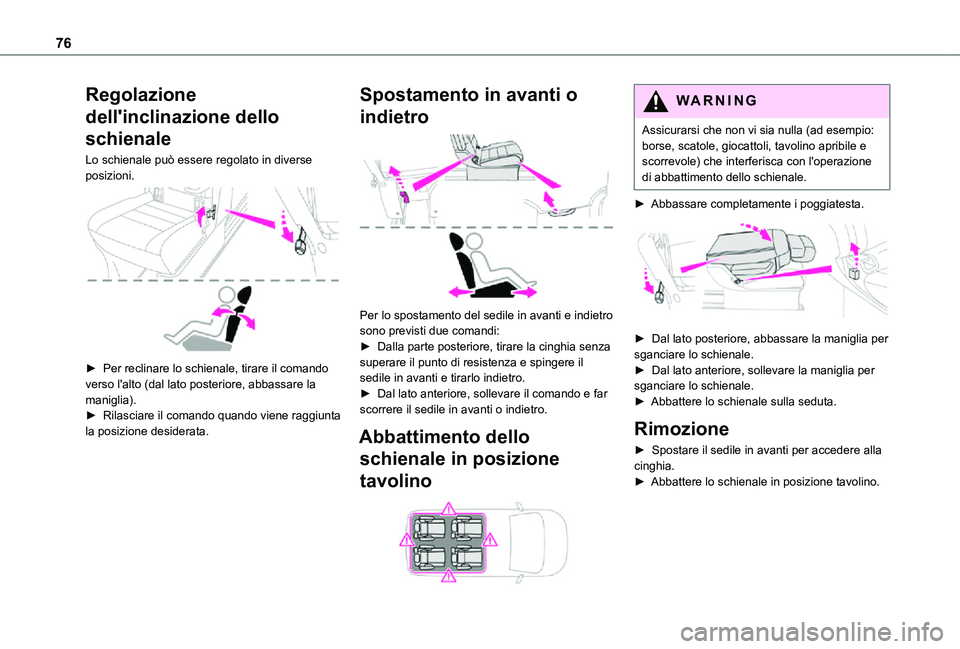

76
Regolazione
dell'inclinazione dello
schienale
Lo schienale può essere regolato in diverse posizioni.

► Per reclinare lo schienale, tirare il comando verso l'alto (dal lato posteriore, abbassare la maniglia).► Rilasciare il comando quando viene raggiunta la posizione desiderata.
Spostamento in avanti o
indietro

Per lo spostamento del sedile in avanti e indietro sono previsti due comandi:► Dalla parte posteriore, tirare la cinghia senza superare il punto di resistenza e spingere il sedile in avanti e tirarlo indietro.► Dal lato anteriore, sollevare il comando e far scorrere il sedile in avanti o indietro.
Abbattimento dello
schienale in posizione
tavolino

WARNI NG
Assicurarsi che non vi sia nulla (ad esempio: borse, scatole, giocattoli, tavolino apribile e scorrevole) che interferisca con l'operazione di abbattimento dello schienale.
► Abbassare completamente i poggiatesta.

► Dal lato posteriore, abbassare la maniglia per sganciare lo schienale.► Dal lato anteriore, sollevare la maniglia per sganciare lo schienale.► Abbattere lo schienale sulla seduta.
Rimozione
► Spostare il sedile in avanti per accedere alla cinghia.► Abbattere lo schienale in posizione tavolino.

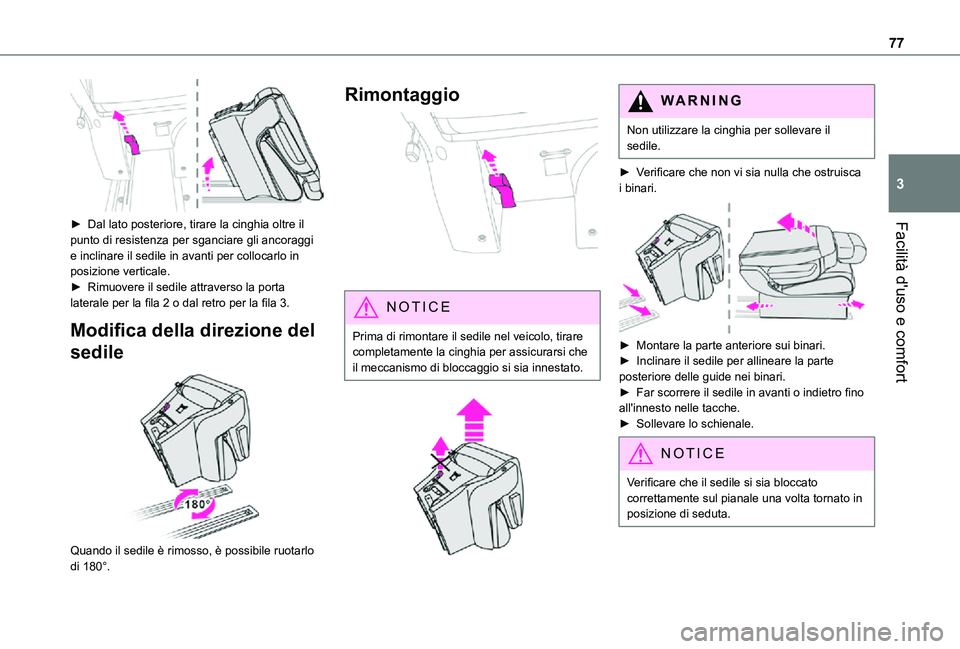

77
Facilità d'uso e comfort
3

► Dal lato posteriore, tirare la cinghia oltre il punto di resistenza per sganciare gli ancoraggi e inclinare il sedile in avanti per collocarlo in posizione verticale.► Rimuovere il sedile attraverso la porta laterale per la fila 2 o dal retro per la fila 3.
Modifica della direzione del
sedile

Quando il sedile è rimosso, è possibile ruotarlo di 180°.
Rimontaggio

NOTIC E
Prima di rimontare il sedile nel veicolo, tirare completamente la cinghia per assicurarsi che il meccanismo di bloccaggio si sia innestato.


WARNI NG
Non utilizzare la cinghia per sollevare il sedile.
► Verificare che non vi sia nulla che ostruisca i binari.

► Montare la parte anteriore sui binari.► Inclinare il sedile per allineare la parte posteriore delle guide nei binari.► Far scorrere il sedile in avanti o indietro fino all'innesto nelle tacche.► Sollevare lo schienale.
NOTIC E
Verificare che il sedile si sia bloccato correttamente sul pianale una volta tornato in posizione di seduta.

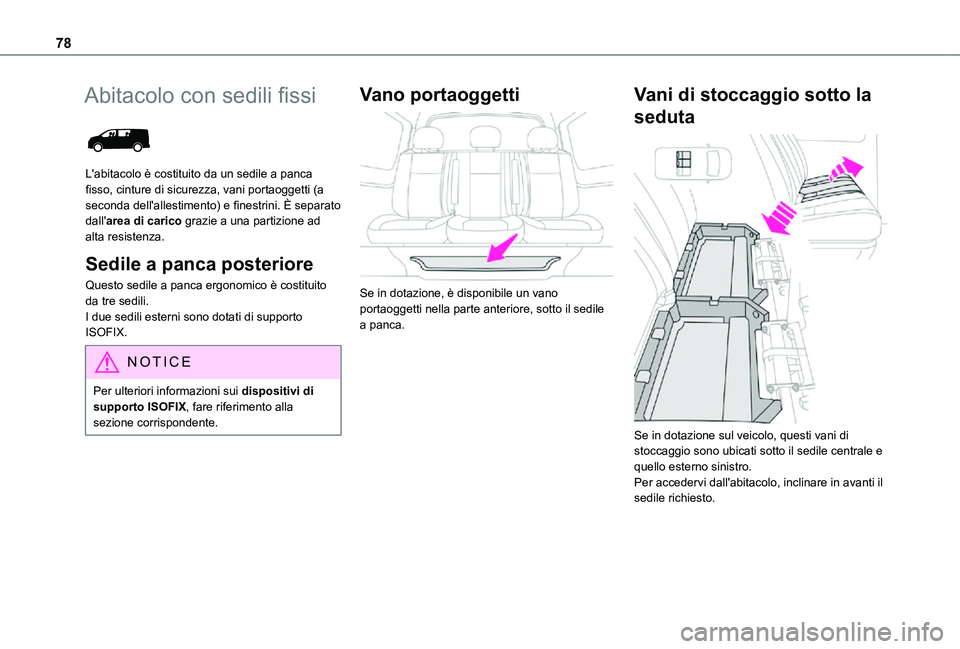

78
Abitacolo con sedili fissi

L'abitacolo è costituito da un sedile a panca fisso, cinture di sicurezza, vani portaoggetti (a seconda dell'allestimento) e finestrini. È separato dall'area di carico grazie a una partizione ad alta resistenza.
Sedile a panca posteriore
Questo sedile a panca ergonomico è costituito da tre sedili.I due sedili esterni sono dotati di supporto ISOFIX.
NOTIC E
Per ulteriori informazioni sui dispositivi di supporto ISOFIX, fare riferimento alla sezione corrispondente.
Vano portaoggetti

Se in dotazione, è disponibile un vano portaoggetti nella parte anteriore, sotto il sedile a panca.
Vani di stoccaggio sotto la
seduta

Se in dotazione sul veicolo, questi vani di stoccaggio sono ubicati sotto il sedile centrale e quello esterno sinistro.Per accedervi dall'abitacolo, inclinare in avanti il sedile richiesto.

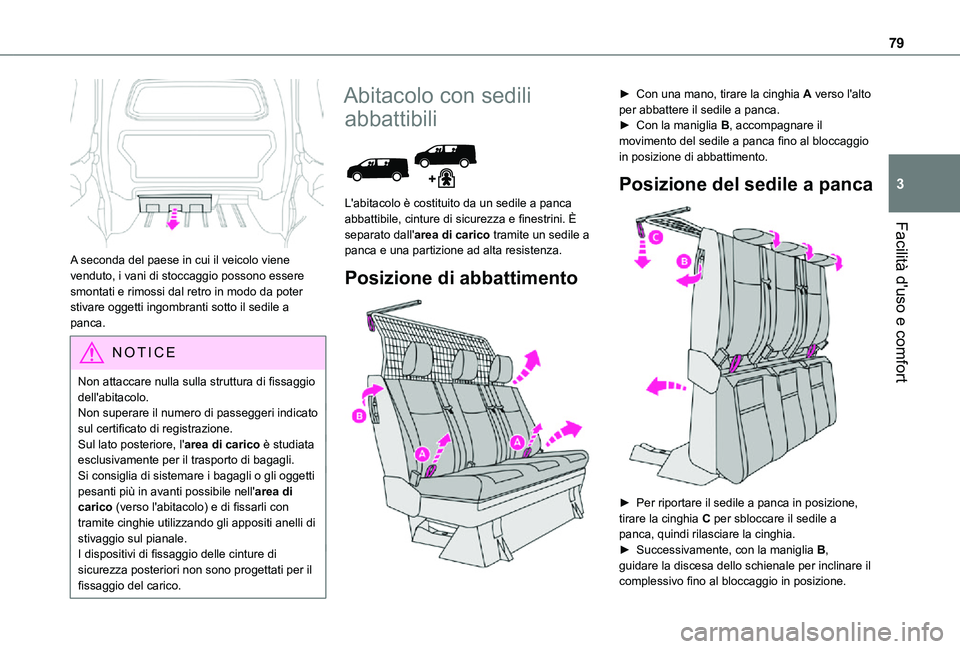

79
Facilità d'uso e comfort
3

A seconda del paese in cui il veicolo viene venduto, i vani di stoccaggio possono essere smontati e rimossi dal retro in modo da poter stivare oggetti ingombranti sotto il sedile a panca.
NOTIC E
Non attaccare nulla sulla struttura di fissaggio dell'abitacolo.Non superare il numero di passeggeri indicato sul certificato di registrazione.
Sul lato posteriore, l'area di carico è studiata esclusivamente per il trasporto di bagagli.Si consiglia di sistemare i bagagli o gli oggetti pesanti più in avanti possibile nell'area di carico (verso l'abitacolo) e di fissarli con tramite cinghie utilizzando gli appositi anelli di stivaggio sul pianale.I dispositivi di fissaggio delle cinture di sicurezza posteriori non sono progettati per il fissaggio del carico.
Abitacolo con sedili
abbattibili

L'abitacolo è costituito da un sedile a panca abbattibile, cinture di sicurezza e finestrini. È separato dall'area di carico tramite un sedile a panca e una partizione ad alta resistenza.
Posizione di abbattimento

► Con una mano, tirare la cinghia A verso l'alto per abbattere il sedile a panca.► Con la maniglia B, accompagnare il movimento del sedile a panca fino al bloccaggio in posizione di abbattimento.
Posizione del sedile a panca

► Per riportare il sedile a panca in posizione, tirare la cinghia C per sbloccare il sedile a panca, quindi rilasciare la cinghia.
► Successivamente, con la maniglia B, guidare la discesa dello schienale per inclinare il complessivo fino al bloccaggio in posizione.

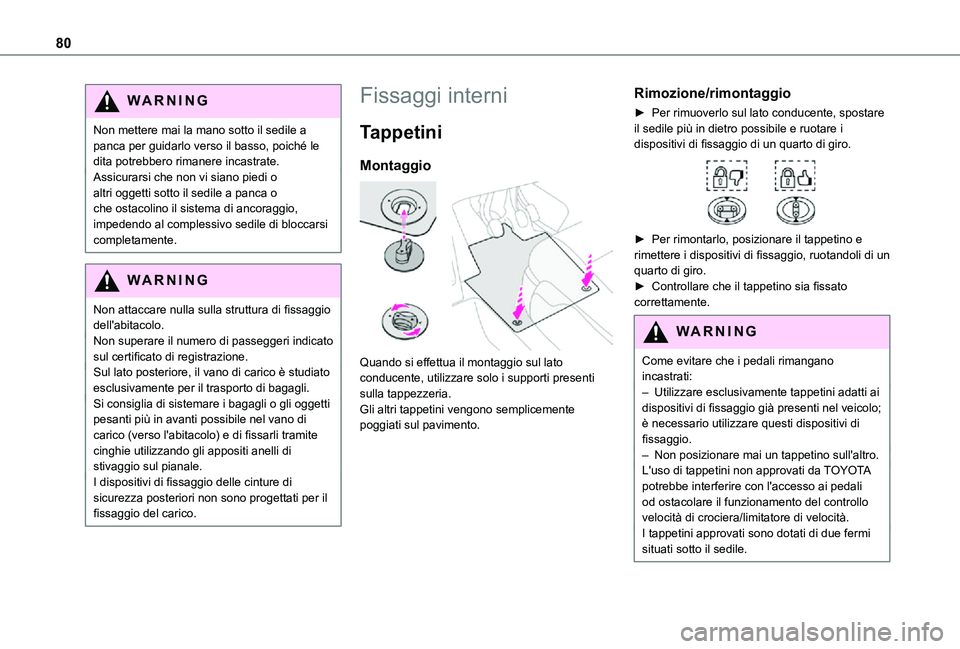

80
WARNI NG
Non mettere mai la mano sotto il sedile a panca per guidarlo verso il basso, poiché le dita potrebbero rimanere incastrate.Assicurarsi che non vi siano piedi o altri oggetti sotto il sedile a panca o che ostacolino il sistema di ancoraggio, impedendo al complessivo sedile di bloccarsi completamente.
WARNI NG
Non attaccare nulla sulla struttura di fissaggio dell'abitacolo.Non superare il numero di passeggeri indicato sul certificato di registrazione.Sul lato posteriore, il vano di carico è studiato esclusivamente per il trasporto di bagagli.Si consiglia di sistemare i bagagli o gli oggetti pesanti più in avanti possibile nel vano di carico (verso l'abitacolo) e di fissarli tramite cinghie utilizzando gli appositi anelli di stivaggio sul pianale.I dispositivi di fissaggio delle cinture di sicurezza posteriori non sono progettati per il fissaggio del carico.
Fissaggi interni
Tappetini
Montaggio

Quando si effettua il montaggio sul lato conducente, utilizzare solo i supporti presenti sulla tappezzeria.Gli altri tappetini vengono semplicemente poggiati sul pavimento.
Rimozione/rimontaggio
► Per rimuoverlo sul lato conducente, spostare il sedile più in dietro possibile e ruotare i dispositivi di fissaggio di un quarto di giro.

► Per rimontarlo, posizionare il tappetino e rimettere i dispositivi di fissaggio, ruotandoli di un quarto di giro.► Controllare che il tappetino sia fissato correttamente.
WARNI NG
Come evitare che i pedali rimangano incastrati:– Utilizzare esclusivamente tappetini adatti ai dispositivi di fissaggio già presenti nel veicolo; è necessario utilizzare questi dispositivi di fissaggio.– Non posizionare mai un tappetino sull'altro.L'uso di tappetini non approvati da TOYOTA potrebbe interferire con l'accesso ai pedali od ostacolare il funzionamento del controllo velocità di crociera/limitatore di velocità.I tappetini approvati sono dotati di due fermi situati sotto il sedile.
