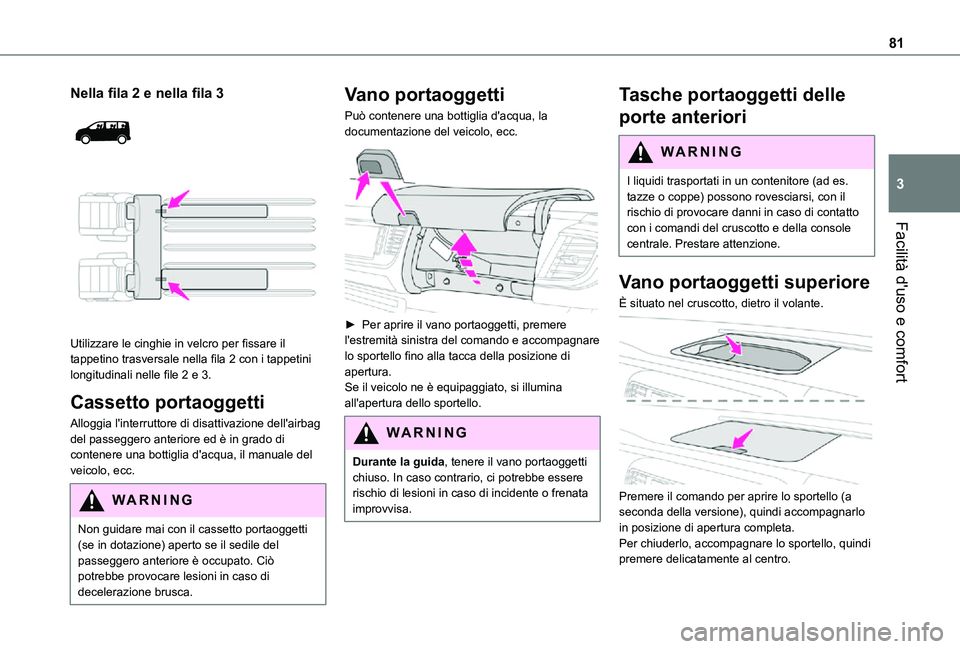

81
Facilità d'uso e comfort
3
Nella fila 2 e nella fila 3


Utilizzare le cinghie in velcro per fissare il tappetino trasversale nella fila 2 con i tappetini longitudinali nelle file 2 e 3.
Cassetto portaoggetti
Alloggia l'interruttore di disattivazione dell'airbag del passeggero anteriore ed è in grado di contenere una bottiglia d'acqua, il manuale del veicolo, ecc.
WARNI NG
Non guidare mai con il cassetto portaoggetti (se in dotazione) aperto se il sedile del passeggero anteriore è occupato. Ciò potrebbe provocare lesioni in caso di decelerazione brusca.
Vano portaoggetti
Può contenere una bottiglia d'acqua, la documentazione del veicolo, ecc.

► Per aprire il vano portaoggetti, premere l'estremità sinistra del comando e accompagnare lo sportello fino alla tacca della posizione di apertura.Se il veicolo ne è equipaggiato, si illumina all'apertura dello sportello.
WARNI NG
Durante la guida, tenere il vano portaoggetti chiuso. In caso contrario, ci potrebbe essere rischio di lesioni in caso di incidente o frenata improvvisa.
Tasche portaoggetti delle
porte anteriori
WARNI NG
I liquidi trasportati in un contenitore (ad es. tazze o coppe) possono rovesciarsi, con il rischio di provocare danni in caso di contatto con i comandi del cruscotto e della console
centrale. Prestare attenzione.
Vano portaoggetti superiore
È situato nel cruscotto, dietro il volante.

Premere il comando per aprire lo sportello (a seconda della versione), quindi accompagnarlo in posizione di apertura completa.Per chiuderlo, accompagnare lo sportello, quindi
premere delicatamente al centro.

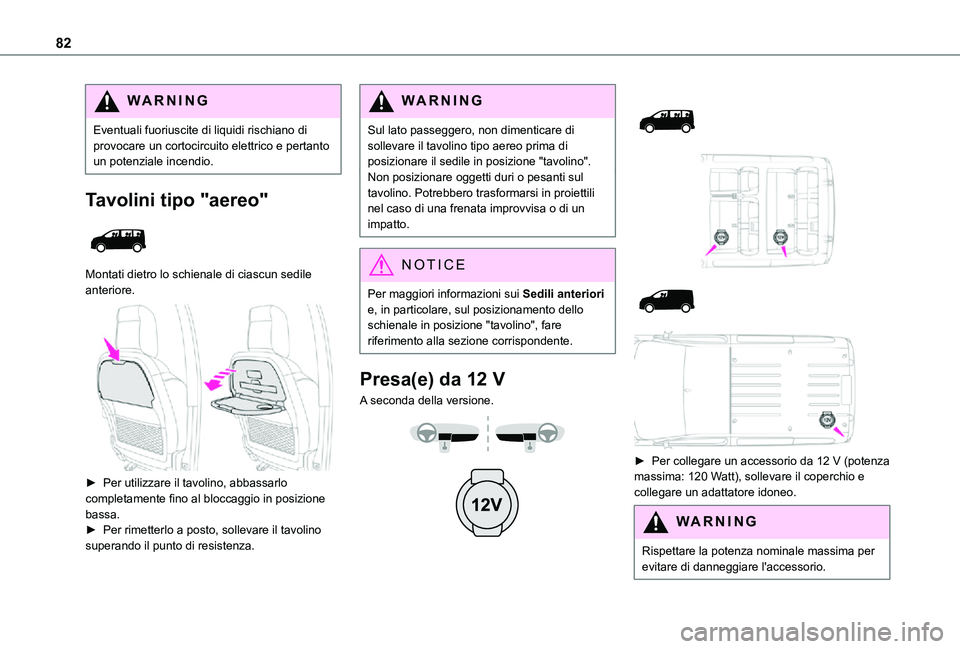

82
WARNI NG
Eventuali fuoriuscite di liquidi rischiano di provocare un cortocircuito elettrico e pertanto un potenziale incendio.
Tavolini tipo "aereo"

Montati dietro lo schienale di ciascun sedile anteriore.

► Per utilizzare il tavolino, abbassarlo completamente fino al bloccaggio in posizione bassa.► Per rimetterlo a posto, sollevare il tavolino
superando il punto di resistenza.
WARNI NG
Sul lato passeggero, non dimenticare di sollevare il tavolino tipo aereo prima di posizionare il sedile in posizione "tavolino".Non posizionare oggetti duri o pesanti sul tavolino. Potrebbero trasformarsi in proiettili nel caso di una frenata improvvisa o di un impatto.
NOTIC E
Per maggiori informazioni sui Sedili anteriori e, in particolare, sul posizionamento dello schienale in posizione "tavolino", fare riferimento alla sezione corrispondente.
Presa(e) da 12 V
A seconda della versione.







► Per collegare un accessorio da 12 V (potenza massima: 120 Watt), sollevare il coperchio e collegare un adattatore idoneo.
WARNI NG
Rispettare la potenza nominale massima per evitare di danneggiare l'accessorio.

83
Facilità d'uso e comfort
3
WARNI NG
Il collegamento di un dispositivo elettrico non approvato da TOYOTA, ad esempio un caricatore USB, potrebbe influenzare negativamente il funzionamento degli impianti elettrici del veicolo, provocando anomalie come una scarsa ricezione radio o interferenze con le schermate.
Presa USB


La presa può essere utilizzata per collegare un dispositivo portatile o una chiavetta USB.La presa legge i file audio inviati al sistema audio da riprodurre tramite gli altoparlanti del veicolo.Questi file possono essere gestiti tramite i comandi sul volante o i comandi del sistema audio.La presa USB consente inoltre il collegamento di uno smartphone tramite Android Auto® o CarPlay®, permettendo l'uso di alcune applicazioni dello smartphone sul touch screen.
Per risultati migliori, utilizzare un cavo prodotto o approvato dal costruttore del dispositivo.Queste applicazioni possono essere gestite tramite i comandi sul volante o i comandi del sistema audio.
NOTIC E
Quando viene utilizzata la presa USB, il dispositivo portatile si ricarica automaticamente.Durante la ricarica, viene visualizzato un messaggio se l'alimentazione assorbita dal dispositivo portatile supera la corrente fornita dal veicolo.Per ulteriori informazioni su come utilizzare questa dotazione, fare riferimento alle sezioni che descrivono i sistemi audio e telematico.
Presa da 220 V

A seconda della versione, una presa da 220 V/50 Hz (potenza massima: 150 W) si trova sotto il sedile anteriore destro e pertanto accessibile dalla fila 2.Questa presa funziona con il motore acceso
nonché in modalità STOP del Stop & Start.

► Sollevare il coperchio.► Controllare che la spia verde sia accesa in verde.► Collegare il proprio dispositivo multimediale o un altro dispositivo elettrico (caricatore del telefono, computer portatile, lettore CD-DVD, scalda bevante, ecc.).In caso di anomalia, la spia verde lampeggia.Farlo controllare da un concessionario autorizzato Toyota, da un riparatore autorizzato Toyota o da un riparatore qualificato.
WARNI NG
Collegare alla presa solo un dispositivo alla volta (non utilizzare cavi di prolunga o adattatori multi-presa) e collegarvi solo dispositivi con isolamento di Classe II (indicato sul dispositivo).Non utilizzare dispositivi con scatole metalliche.

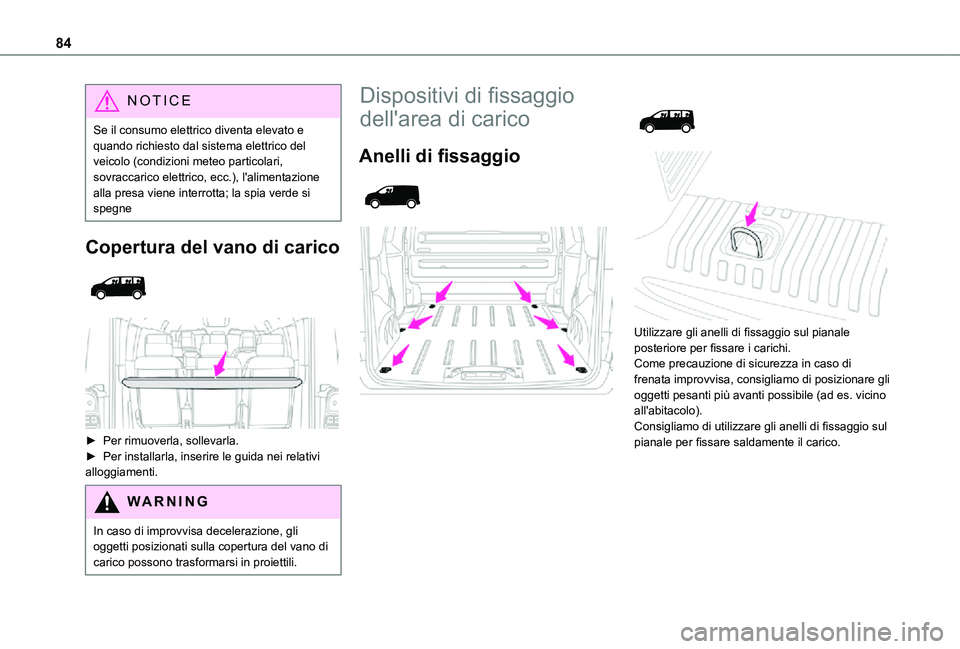

84
NOTIC E
Se il consumo elettrico diventa elevato e quando richiesto dal sistema elettrico del veicolo (condizioni meteo particolari, sovraccarico elettrico, ecc.), l'alimentazione alla presa viene interrotta; la spia verde si spegne
Copertura del vano di carico


► Per rimuoverla, sollevarla.
► Per installarla, inserire le guida nei relativi alloggiamenti.
WARNI NG
In caso di improvvisa decelerazione, gli oggetti posizionati sulla copertura del vano di carico possono trasformarsi in proiettili.
Dispositivi di fissaggio
dell'area di carico
Anelli di fissaggio





Utilizzare gli anelli di fissaggio sul pianale posteriore per fissare i carichi.Come precauzione di sicurezza in caso di frenata improvvisa, consigliamo di posizionare gli oggetti pesanti più avanti possibile (ad es. vicino all'abitacolo).Consigliamo di utilizzare gli anelli di fissaggio sul pianale per fissare saldamente il carico.

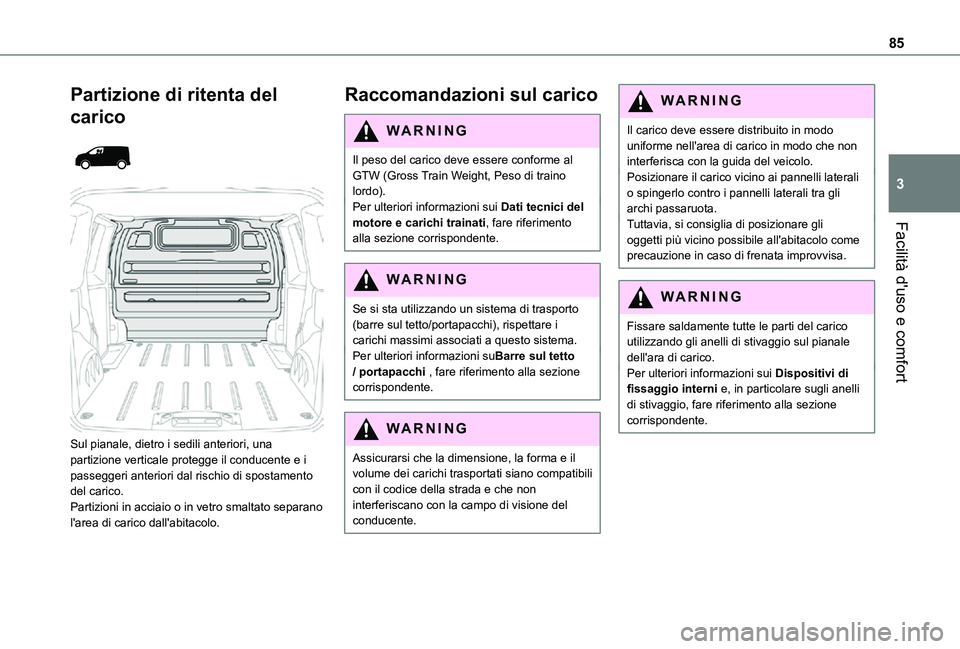

85
Facilità d'uso e comfort
3
Partizione di ritenta del
carico


Sul pianale, dietro i sedili anteriori, una partizione verticale protegge il conducente e i passeggeri anteriori dal rischio di spostamento del carico.Partizioni in acciaio o in vetro smaltato separano l'area di carico dall'abitacolo.
Raccomandazioni sul carico
WARNI NG
Il peso del carico deve essere conforme al GTW (Gross Train Weight, Peso di traino lordo).Per ulteriori informazioni sui Dati tecnici del motore e carichi trainati, fare riferimento alla sezione corrispondente.
WARNI NG
Se si sta utilizzando un sistema di trasporto (barre sul tetto/portapacchi), rispettare i carichi massimi associati a questo sistema.Per ulteriori informazioni suBarre sul tetto / portapacchi , fare riferimento alla sezione corrispondente.
WARNI NG
Assicurarsi che la dimensione, la forma e il volume dei carichi trasportati siano compatibili con il codice della strada e che non interferiscano con la campo di visione del conducente.
WARNI NG
Il carico deve essere distribuito in modo uniforme nell'area di carico in modo che non interferisca con la guida del veicolo.Posizionare il carico vicino ai pannelli laterali o spingerlo contro i pannelli laterali tra gli archi passaruota.Tuttavia, si consiglia di posizionare gli oggetti più vicino possibile all'abitacolo come precauzione in caso di frenata improvvisa.
WARNI NG
Fissare saldamente tutte le parti del carico utilizzando gli anelli di stivaggio sul pianale dell'ara di carico.Per ulteriori informazioni sui Dispositivi di fissaggio interni e, in particolare sugli anelli di stivaggio, fare riferimento alla sezione corrispondente.

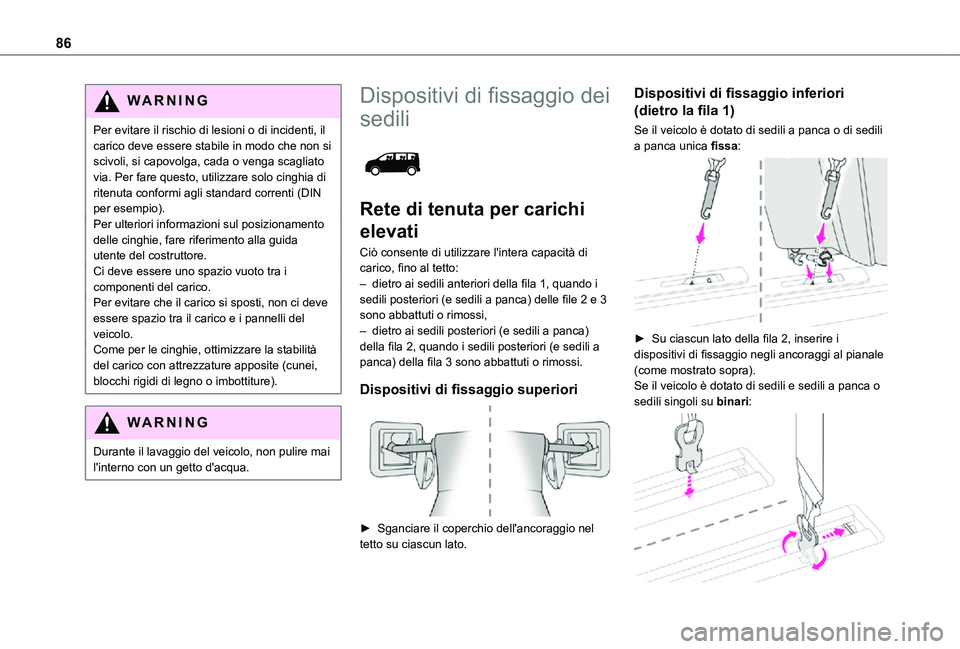

86
WARNI NG
Per evitare il rischio di lesioni o di incidenti, il carico deve essere stabile in modo che non si scivoli, si capovolga, cada o venga scagliato via. Per fare questo, utilizzare solo cinghia di ritenuta conformi agli standard correnti (DIN per esempio).Per ulteriori informazioni sul posizionamento delle cinghie, fare riferimento alla guida utente del costruttore.Ci deve essere uno spazio vuoto tra i componenti del carico.Per evitare che il carico si sposti, non ci deve essere spazio tra il carico e i pannelli del veicolo.Come per le cinghie, ottimizzare la stabilità del carico con attrezzature apposite (cunei, blocchi rigidi di legno o imbottiture).
WARNI NG
Durante il lavaggio del veicolo, non pulire mai l'interno con un getto d'acqua.
Dispositivi di fissaggio dei
sedili

Rete di tenuta per carichi
elevati
Ciò consente di utilizzare l'intera capacità di carico, fino al tetto:– dietro ai sedili anteriori della fila 1, quando i sedili posteriori (e sedili a panca) delle file 2 e 3 sono abbattuti o rimossi,– dietro ai sedili posteriori (e sedili a panca) della fila 2, quando i sedili posteriori (e sedili a panca) della fila 3 sono abbattuti o rimossi.
Dispositivi di fissaggio superiori

► Sganciare il coperchio dell'ancoraggio nel tetto su ciascun lato.
Dispositivi di fissaggio inferiori
(dietro la fila 1)
Se il veicolo è dotato di sedili a panca o di sedili a panca unica fissa:

► Su ciascun lato della fila 2, inserire i dispositivi di fissaggio negli ancoraggi al pianale (come mostrato sopra).Se il veicolo è dotato di sedili e sedili a panca o sedili singoli su binari:

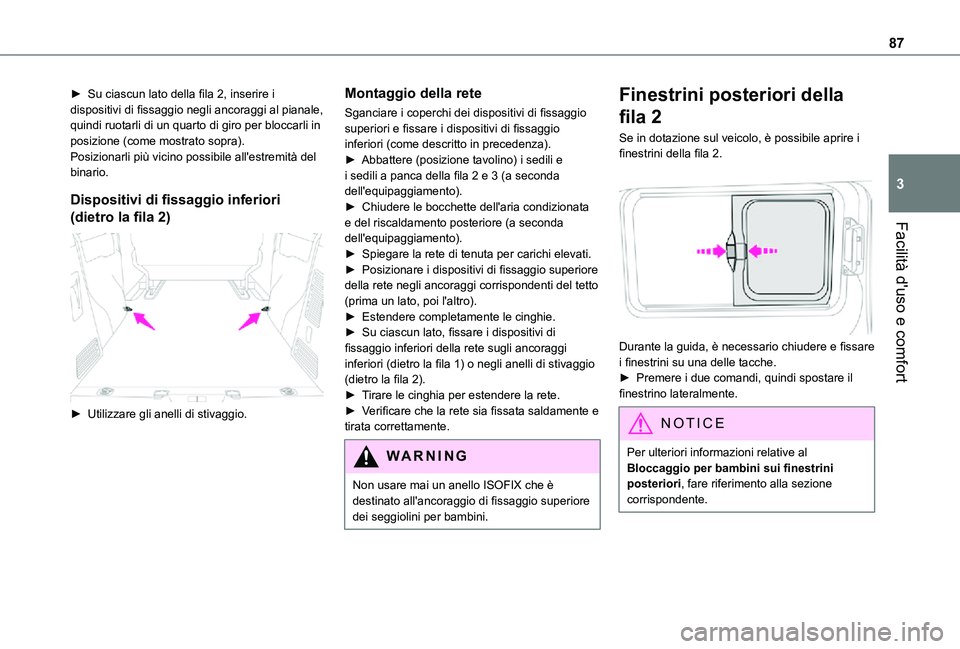

87
Facilità d'uso e comfort
3
► Su ciascun lato della fila 2, inserire i dispositivi di fissaggio negli ancoraggi al pianale, quindi ruotarli di un quarto di giro per bloccarli in posizione (come mostrato sopra).Posizionarli più vicino possibile all'estremità del binario.
Dispositivi di fissaggio inferiori
(dietro la fila 2)

► Utilizzare gli anelli di stivaggio.
Montaggio della rete
Sganciare i coperchi dei dispositivi di fissaggio superiori e fissare i dispositivi di fissaggio inferiori (come descritto in precedenza).► Abbattere (posizione tavolino) i sedili e i sedili a panca della fila 2 e 3 (a seconda dell'equipaggiamento).► Chiudere le bocchette dell'aria condizionata e del riscaldamento posteriore (a seconda dell'equipaggiamento).► Spiegare la rete di tenuta per carichi elevati.► Posizionare i dispositivi di fissaggio superiore della rete negli ancoraggi corrispondenti del tetto (prima un lato, poi l'altro).► Estendere completamente le cinghie.► Su ciascun lato, fissare i dispositivi di fissaggio inferiori della rete sugli ancoraggi inferiori (dietro la fila 1) o negli anelli di stivaggio (dietro la fila 2).► Tirare le cinghia per estendere la rete.► Verificare che la rete sia fissata saldamente e tirata correttamente.
WARNI NG
Non usare mai un anello ISOFIX che è destinato all'ancoraggio di fissaggio superiore dei seggiolini per bambini.
Finestrini posteriori della
fila 2
Se in dotazione sul veicolo, è possibile aprire i finestrini della fila 2.

Durante la guida, è necessario chiudere e fissare i finestrini su una delle tacche.► Premere i due comandi, quindi spostare il finestrino lateralmente.
NOTIC E
Per ulteriori informazioni relative al Bloccaggio per bambini sui finestrini posteriori, fare riferimento alla sezione corrispondente.

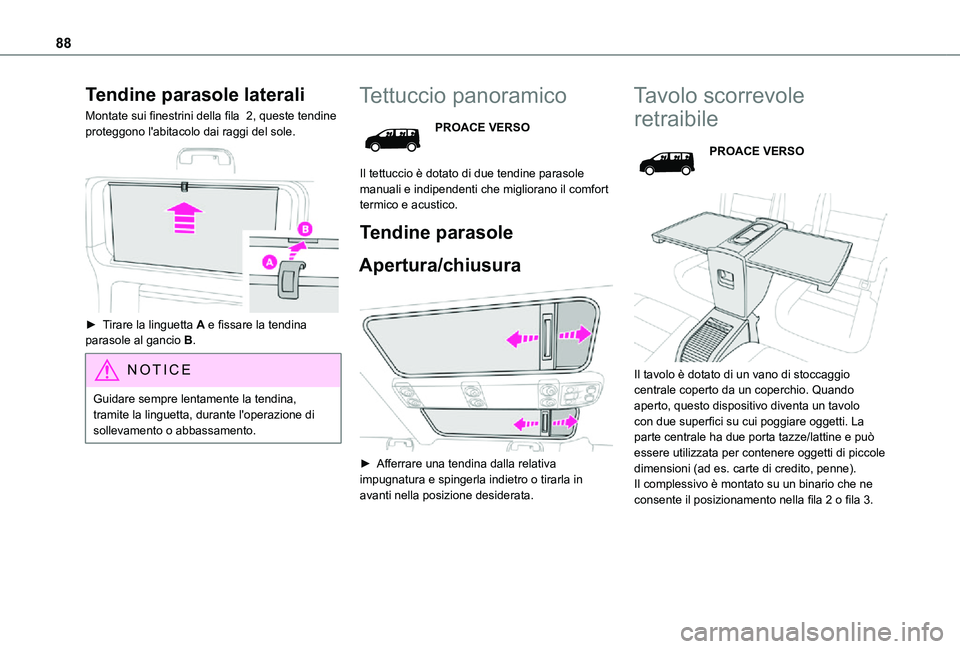

88
Tendine parasole laterali
Montate sui finestrini della fila 2, queste tendine proteggono l'abitacolo dai raggi del sole.

► Tirare la linguetta A e fissare la tendina parasole al gancio B.
NOTIC E
Guidare sempre lentamente la tendina, tramite la linguetta, durante l'operazione di sollevamento o abbassamento.
Tettuccio panoramico
PROACE VERSO
Il tettuccio è dotato di due tendine parasole manuali e indipendenti che migliorano il comfort termico e acustico.
Tendine parasole
Apertura/chiusura

► Afferrare una tendina dalla relativa impugnatura e spingerla indietro o tirarla in avanti nella posizione desiderata.
Tavolo scorrevole
retraibile
PROACE VERSO


Il tavolo è dotato di un vano di stoccaggio centrale coperto da un coperchio. Quando aperto, questo dispositivo diventa un tavolo con due superfici su cui poggiare oggetti. La parte centrale ha due porta tazze/lattine e può essere utilizzata per contenere oggetti di piccole dimensioni (ad es. carte di credito, penne).Il complessivo è montato su un binario che ne consente il posizionamento nella fila 2 o fila 3.

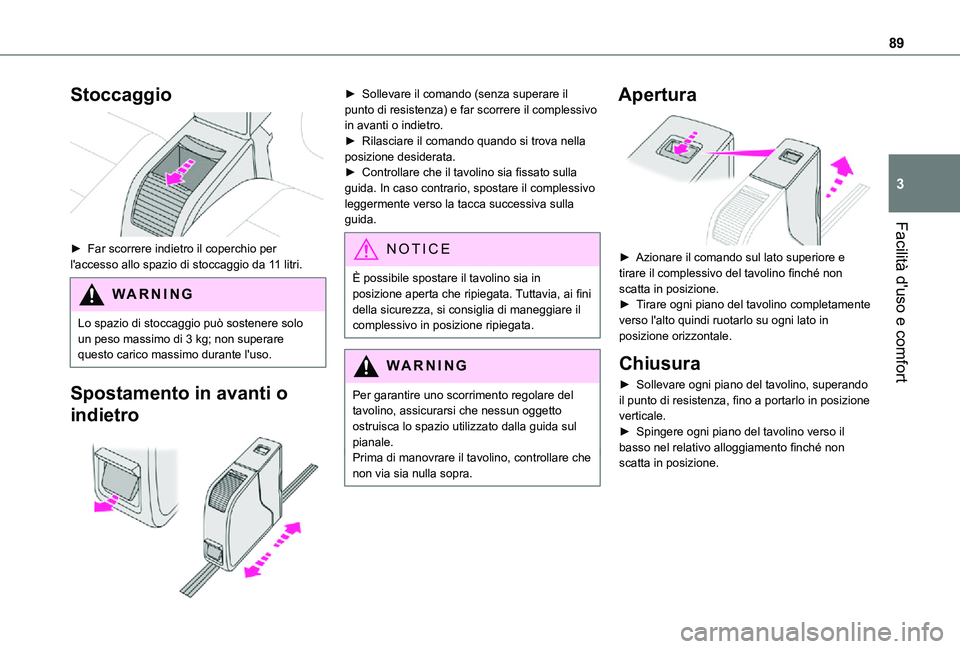

89
Facilità d'uso e comfort
3
Stoccaggio

► Far scorrere indietro il coperchio per l'accesso allo spazio di stoccaggio da 11 litri.
WARNI NG
Lo spazio di stoccaggio può sostenere solo un peso massimo di 3 kg; non superare questo carico massimo durante l'uso.
Spostamento in avanti o
indietro

► Sollevare il comando (senza superare il punto di resistenza) e far scorrere il complessivo in avanti o indietro.► Rilasciare il comando quando si trova nella posizione desiderata.► Controllare che il tavolino sia fissato sulla guida. In caso contrario, spostare il complessivo leggermente verso la tacca successiva sulla guida.
NOTIC E
È possibile spostare il tavolino sia in posizione aperta che ripiegata. Tuttavia, ai fini della sicurezza, si consiglia di maneggiare il complessivo in posizione ripiegata.
WARNI NG
Per garantire uno scorrimento regolare del tavolino, assicurarsi che nessun oggetto ostruisca lo spazio utilizzato dalla guida sul pianale.Prima di manovrare il tavolino, controllare che non via sia nulla sopra.
Apertura

► Azionare il comando sul lato superiore e tirare il complessivo del tavolino finché non scatta in posizione.► Tirare ogni piano del tavolino completamente verso l'alto quindi ruotarlo su ogni lato in posizione orizzontale.
Chiusura
► Sollevare ogni piano del tavolino, superando il punto di resistenza, fino a portarlo in posizione verticale.► Spingere ogni piano del tavolino verso il basso nel relativo alloggiamento finché non scatta in posizione.

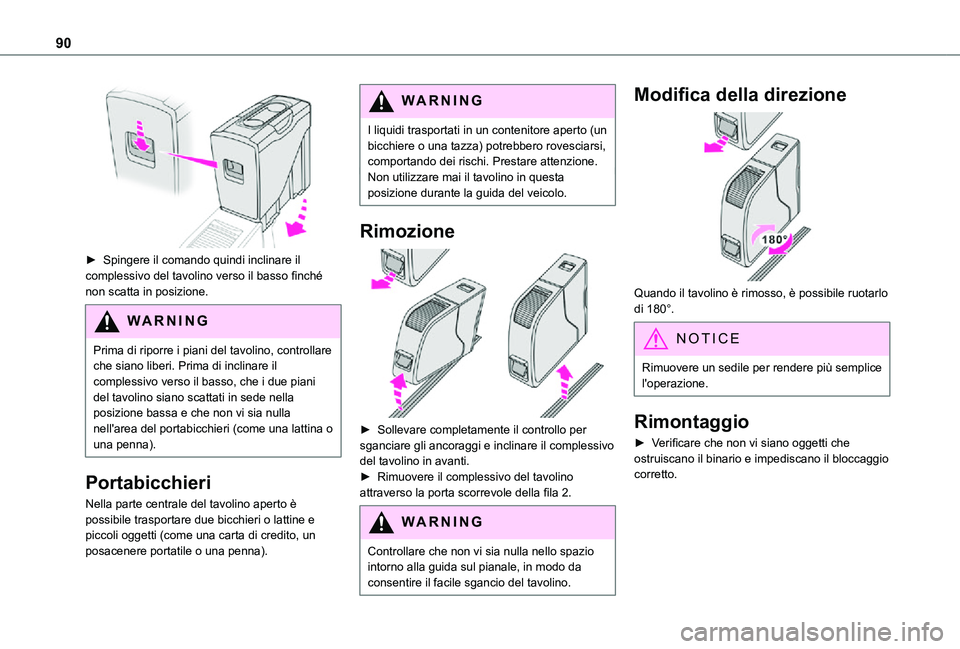

90

► Spingere il comando quindi inclinare il complessivo del tavolino verso il basso finché non scatta in posizione.
WARNI NG
Prima di riporre i piani del tavolino, controllare che siano liberi. Prima di inclinare il complessivo verso il basso, che i due piani del tavolino siano scattati in sede nella posizione bassa e che non vi sia nulla nell'area del portabicchieri (come una lattina o
una penna).
Portabicchieri
Nella parte centrale del tavolino aperto è possibile trasportare due bicchieri o lattine e piccoli oggetti (come una carta di credito, un posacenere portatile o una penna).
WARNI NG
I liquidi trasportati in un contenitore aperto (un bicchiere o una tazza) potrebbero rovesciarsi, comportando dei rischi. Prestare attenzione.Non utilizzare mai il tavolino in questa posizione durante la guida del veicolo.
Rimozione

► Sollevare completamente il controllo per
sganciare gli ancoraggi e inclinare il complessivo del tavolino in avanti. ► Rimuovere il complessivo del tavolino attraverso la porta scorrevole della fila 2.
WARNI NG
Controllare che non vi sia nulla nello spazio intorno alla guida sul pianale, in modo da consentire il facile sgancio del tavolino.
Modifica della direzione

Quando il tavolino è rimosso, è possibile ruotarlo di 180°.
NOTIC E
Rimuovere un sedile per rendere più semplice l'operazione.
Rimontaggio
► Verificare che non vi siano oggetti che ostruiscano il binario e impediscano il bloccaggio corretto.
