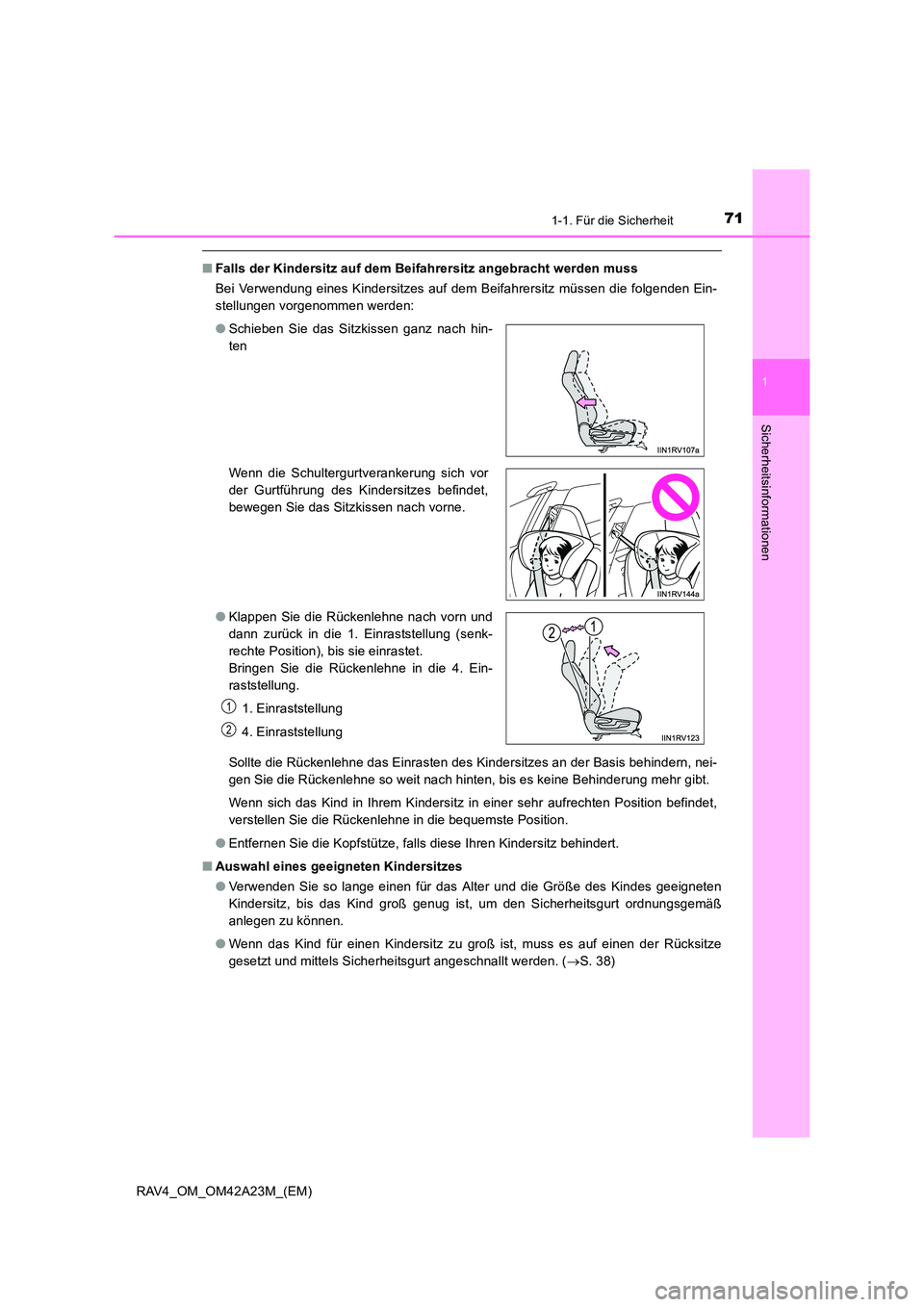

711-1. Für die Sicherheit
1
RAV4_OM_OM42A23M_(EM)
Sicherheitsinformationen
■Falls der Kindersitz auf dem Beifahrersitz angebracht werden muss
Bei Verwendung eines Kindersitzes auf dem Beifahrersitz müssen die folgenden Ein-
stellungen vorgenommen werden:
Sollte die Rückenlehne das Einrasten des Kindersitzes an der Basis behindern, nei-
gen Sie die Rückenlehne so weit nach hinten, bis es keine Behinderung mehr gibt.
Wenn sich das Kind in Ihrem Kindersitz in einer sehr aufrechten Position befindet,
verstellen Sie die Rückenlehne in die bequemste Position.
● Entfernen Sie die Kopfstütze, falls diese Ihren Kindersitz behindert.
■ Auswahl eines geeigneten Kindersitzes
●Verwenden Sie so lange einen für das Alter und die Größe des Kindes geeigneten
Kindersitz, bis das Kind groß genug ist, um den Sicherheitsgurt ordnungsgemäß
anlegen zu können.
● Wenn das Kind für einen Kindersitz zu groß ist, muss es auf einen der Rücksitze
gesetzt und mittels Sicherheitsgurt angeschnallt werden. ( →S. 38)
●
Schieben Sie das Sitzkissen ganz nach hin-
ten
Wenn die Schultergurtverankerung sich vor
der Gurtführung des Kindersitzes befindet,
bewegen Sie das Sitzkissen nach vorne.
● Klappen Sie die Rückenlehne nach vorn und
dann zurück in die 1. Einraststellung (senk-
rechte Position), bis sie einrastet.
Bringen Sie die Rückenlehne in die 4. Ein-
raststellung.
1. Einraststellung
4. Einraststellung
1
2

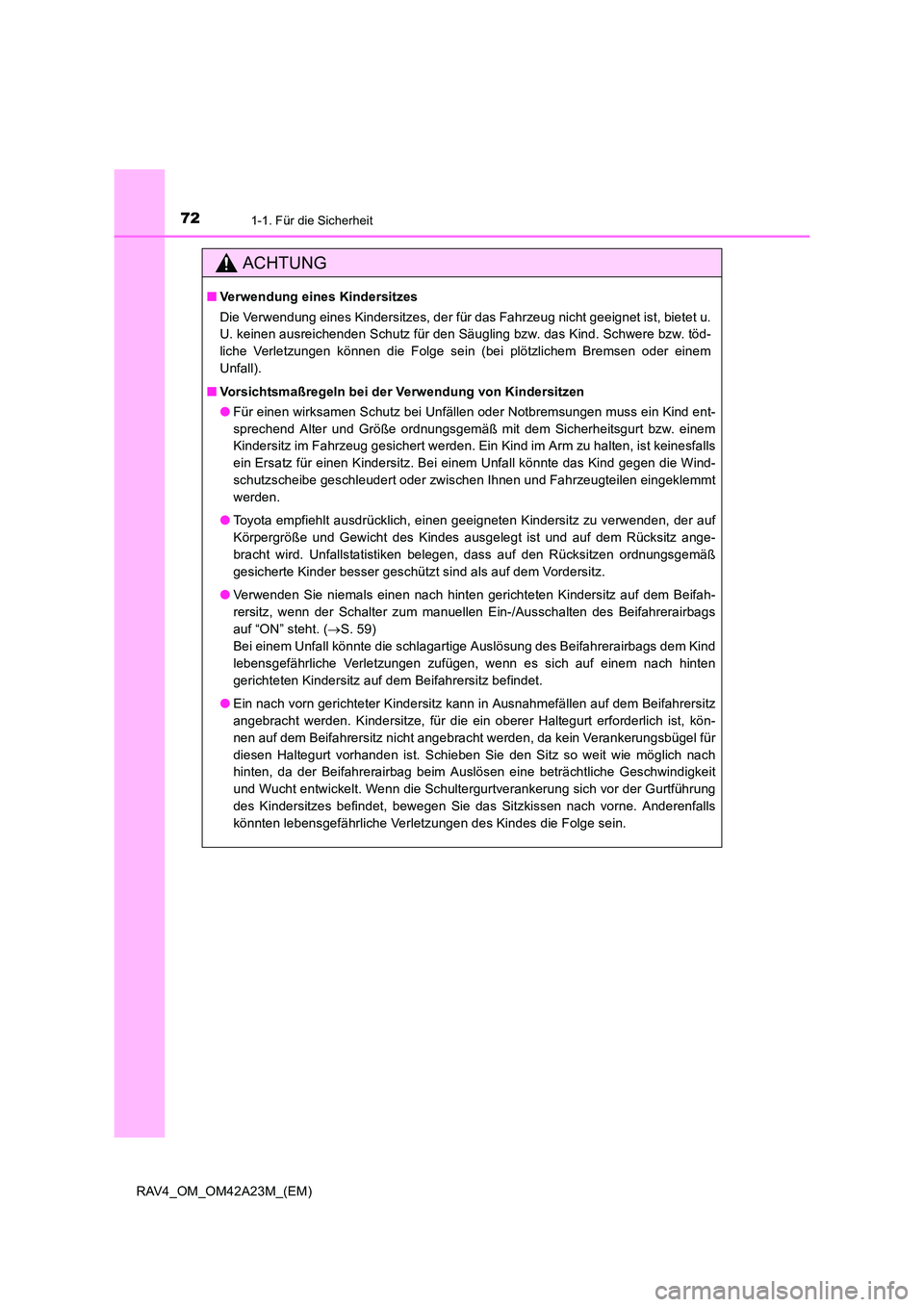

721-1. Für die Sicherheit
RAV4_OM_OM42A23M_(EM)
ACHTUNG
■Verwendung eines Kindersitzes
Die Verwendung eines Kindersitzes, der für das Fahrzeug nicht geeignet ist, bietet u.
U. keinen ausreichenden Schutz für den Säugling bzw. das Kind. Schwere bzw. töd-
liche Verletzungen können die Folge sein (bei plötzlichem Bremsen oder einem
Unfall).
■ Vorsichtsmaßregeln bei der Verwendung von Kindersitzen
●Für einen wirksamen Schutz bei Unfällen oder Notbremsungen muss ein Kind ent-
sprechend Alter und Größe ordnungsgemäß mit dem Sicherheitsgurt bzw. einem
Kindersitz im Fahrzeug gesichert werden. Ein Kind im Arm zu halten, ist keinesfalls
ein Ersatz für einen Kindersitz. Bei einem Unfall könnte das Kind gegen die Wind-
schutzscheibe geschleudert oder zwischen Ihnen und Fahrzeugteilen eingeklemmt
werden.
● Toyota empfiehlt ausdrücklich, einen geeigneten Kindersitz zu verwenden, der auf
Körpergröße und Gewicht des Kindes ausgelegt ist und auf dem Rücksitz ange-
bracht wird. Unfallstatistiken belegen, dass auf den Rücksitzen ordnungsgemäß
gesicherte Kinder besser geschützt sind als auf dem Vordersitz.
● Verwenden Sie niemals einen nach hinten gerichteten Kindersitz auf dem Beifah-
rersitz, wenn der Schalter zum manuellen Ein-/Ausschalten des Beifahrerairbags
auf “ON” steht. ( →S. 59)
Bei einem Unfall könnte die schlagartige Auslösung des Beifahrerairbags dem Kind
lebensgefährliche Verletzungen zufügen, wenn es sich auf einem nach hinten
gerichteten Kindersitz auf dem Beifahrersitz befindet.
● Ein nach vorn gerichteter Kindersitz kann in Ausnahmefällen auf dem Beifahrersitz
angebracht werden. Kindersitze, für die ein oberer Haltegurt erforderlich ist, kön-
nen auf dem Beifahrersitz nicht angebracht werden, da kein Verankerungsbügel für
diesen Haltegurt vorhanden ist. Schieben Sie den Sitz so weit wie möglich nach
hinten, da der Beifahrerairbag beim Auslösen eine beträchtliche Geschwindigkeit
und Wucht entwickelt. Wenn die Schultergurtverankerung sich vor der Gurtführung
des Kindersitzes befindet, bewegen Sie das Sitzkissen nach vorne. Anderenfalls
könnten lebensgefährliche Verletzungen des Kindes die Folge sein.

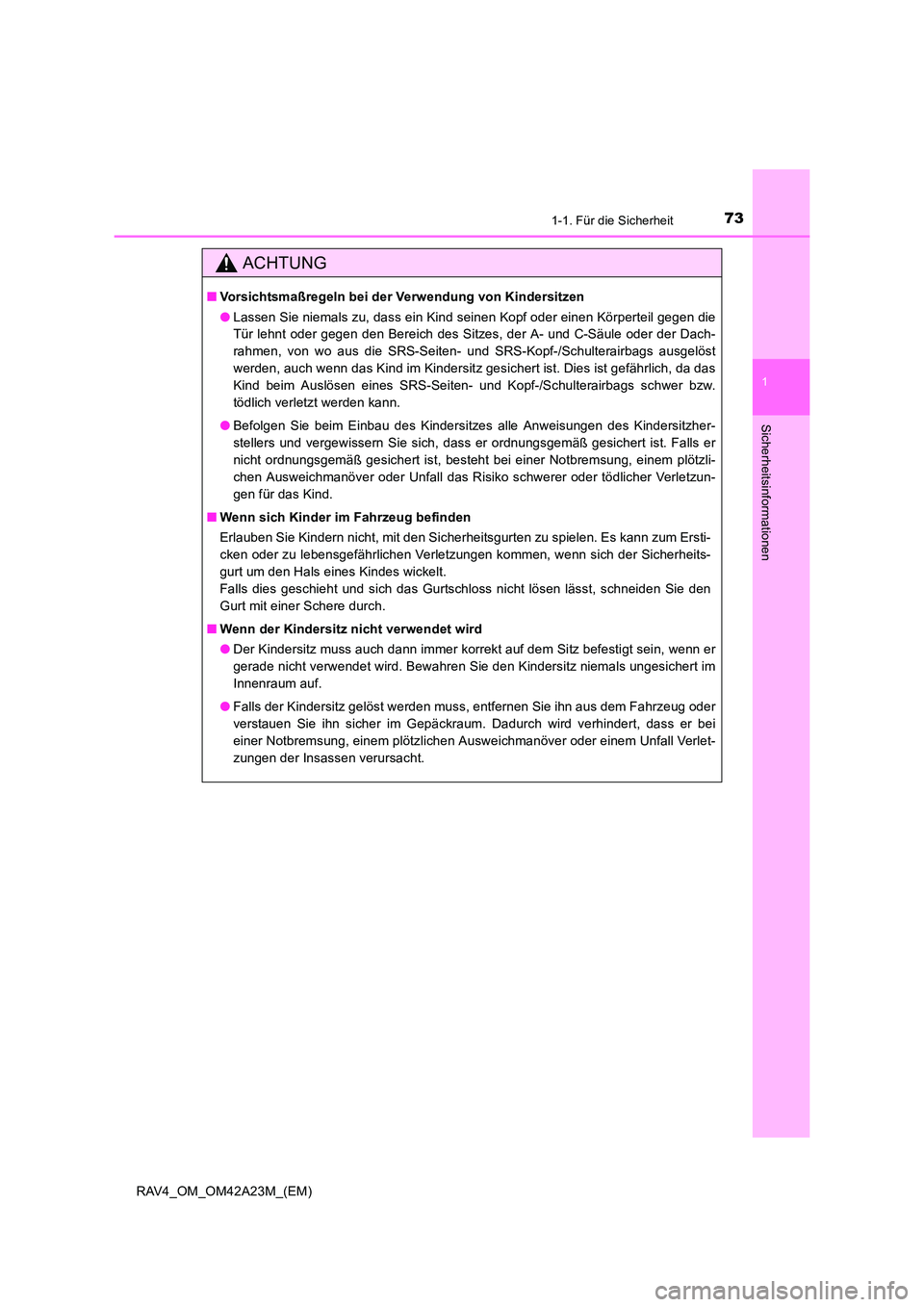

731-1. Für die Sicherheit
1
RAV4_OM_OM42A23M_(EM)
Sicherheitsinformationen
ACHTUNG
■Vorsichtsmaßregeln bei der Verwendung von Kindersitzen
●Lassen Sie niemals zu, dass ein Kind seinen Kopf oder einen Körperteil gegen die
Tür lehnt oder gegen den Bereich des Sitzes, der A- und C-Säule oder der Dach-
rahmen, von wo aus die SRS-Seiten- und SRS-Kopf-/Schulterairbags ausgelöst
werden, auch wenn das Kind im Kindersitz gesichert ist. Dies ist gefährlich, da das
Kind beim Auslösen eines SRS-Seiten- und Kopf-/Schulterairbags schwer bzw.
tödlich verletzt werden kann.
● Befolgen Sie beim Einbau des Kindersitzes alle Anweisungen des Kindersitzher-
stellers und vergewissern Sie sich, dass er ordnungsgemäß gesichert ist. Falls er
nicht ordnungsgemäß gesichert ist, besteht bei einer Notbremsung, einem plötzli-
chen Ausweichmanöver oder Unfall das Risiko schwerer oder tödlicher Verletzun-
gen für das Kind.
■ Wenn sich Kinder im Fahrzeug befinden
Erlauben Sie Kindern nicht, mit den Sicherheitsgurten zu spielen. Es kann zum Ersti-
cken oder zu lebensgefährlichen Verletzungen kommen, wenn sich der Sicherheits-
gurt um den Hals eines Kindes wickelt.
Falls dies geschieht und sich das Gurtschloss nicht lösen lässt, schneiden Sie den
Gurt mit einer Schere durch.
■ Wenn der Kindersitz nicht verwendet wird
●Der Kindersitz muss auch dann immer korrekt auf dem Sitz befestigt sein, wenn er
gerade nicht verwendet wird. Bewahren Sie den Kindersitz niemals ungesichert im
Innenraum auf.
● Falls der Kindersitz gelöst werden muss, entfernen Sie ihn aus dem Fahrzeug oder
verstauen Sie ihn sicher im Gepäckraum. Dadurch wird verhindert, dass er bei
einer Notbremsung, einem plötzlichen Ausweichmanöver oder einem Unfall Verlet-
zungen der Insassen verursacht.

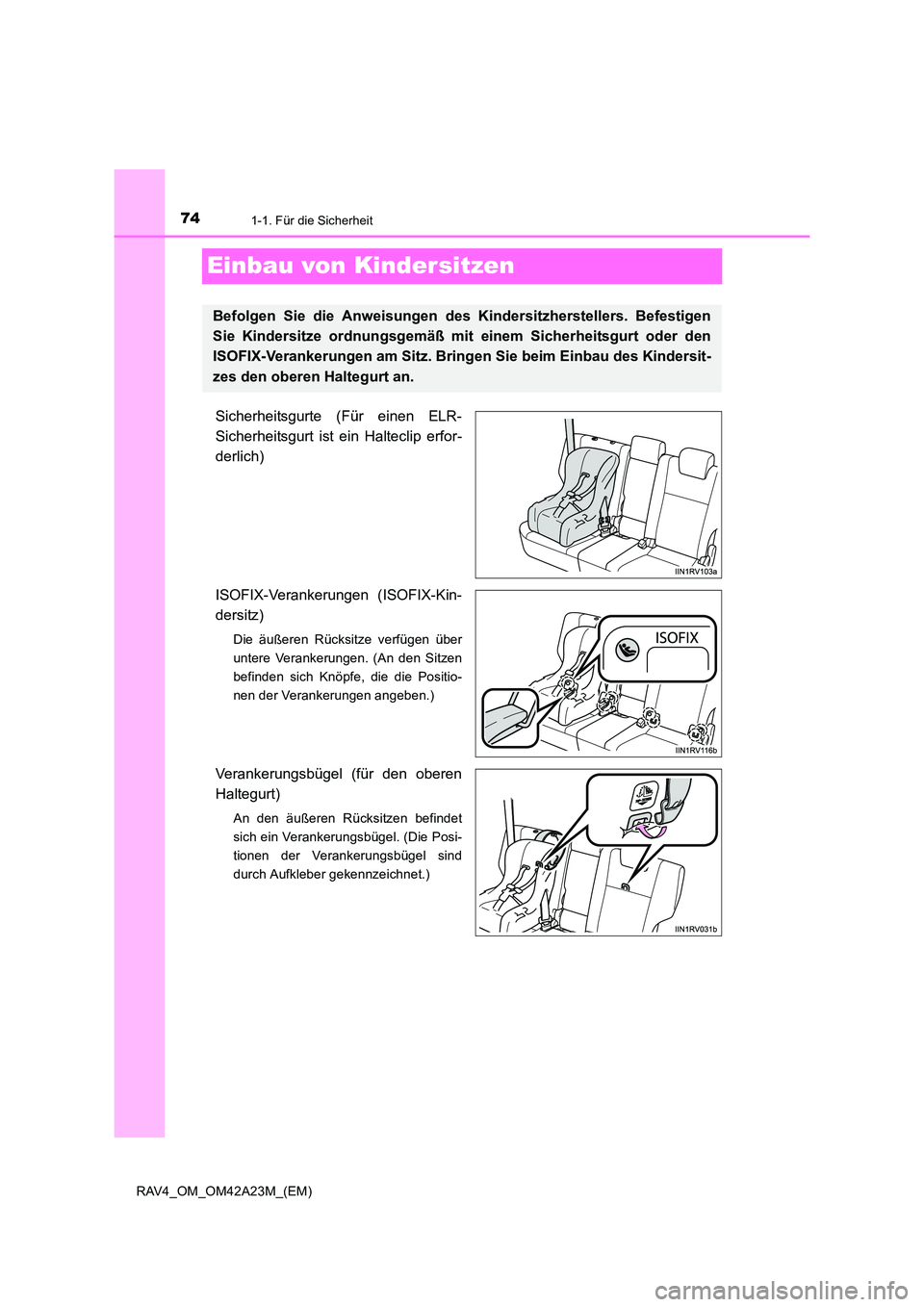

741-1. Für die Sicherheit
RAV4_OM_OM42A23M_(EM)
Einbau von Kindersitzen
Sicherheitsgurte (Für einen ELR-
Sicherheitsgurt ist ein Halteclip erfor-
derlich)
ISOFIX-Verankerungen (ISOFIX-Kin-
dersitz)
Die äußeren Rücksitze verfügen über
untere Verankerungen. (An den Sitzen
befinden sich Knöpfe, die die Positio-
nen der Verankerungen angeben.)
Verankerungsbügel (für den oberen
Haltegurt)
An den äußeren Rücksitzen befindet
sich ein Verankerungsbügel. (Die Posi-
tionen der Verankerungsbügel sind
durch Aufkleber gekennzeichnet.)
Befolgen Sie die Anweisungen des Kindersitzherstellers. Befestigen
Sie Kindersitze ordnungsgemäß mit einem Sicherheitsgurt oder den
ISOFIX-Verankerungen am Sitz. Bringe n Sie beim Einbau des Kindersit-
zes den oberen Haltegurt an.

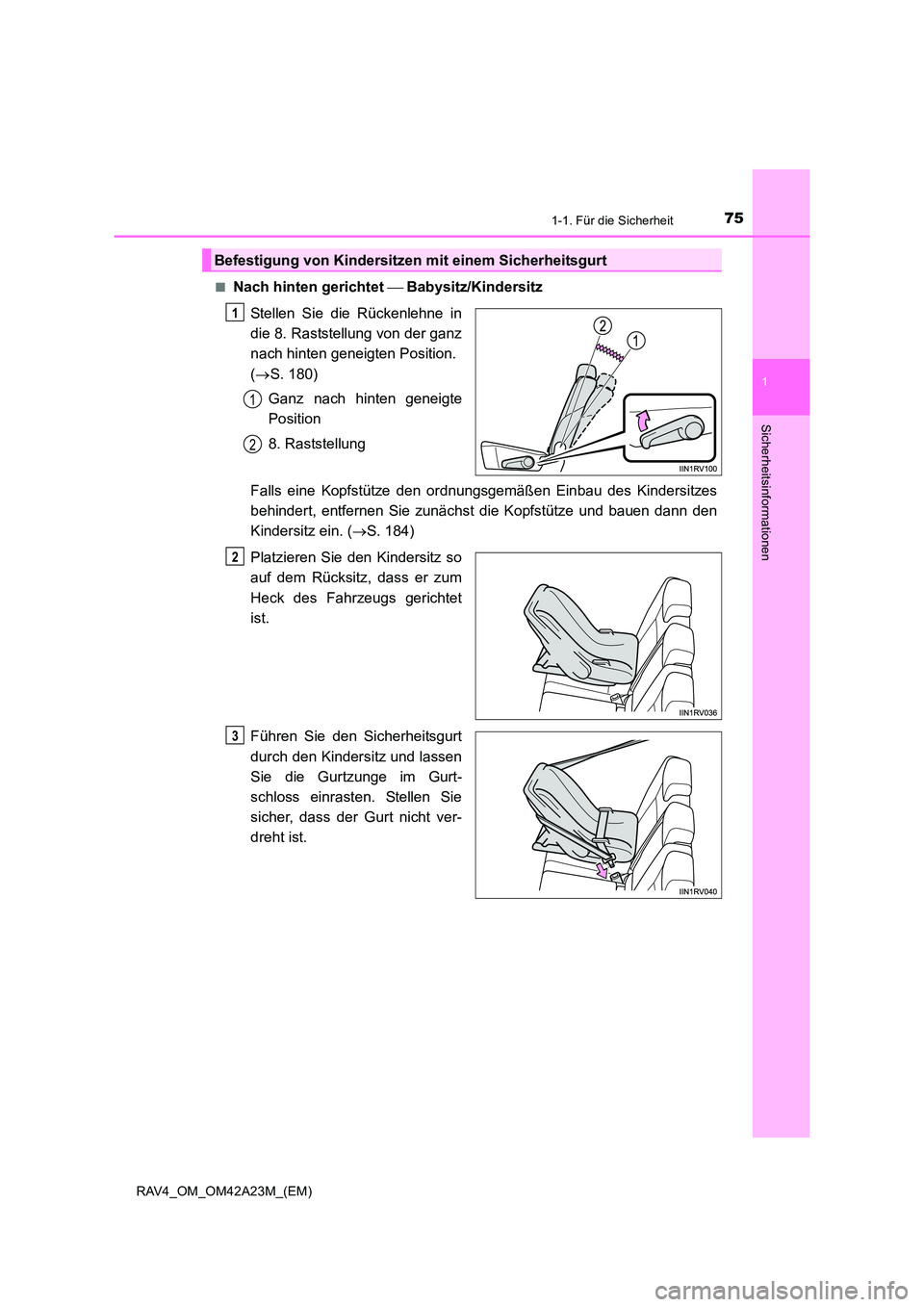

751-1. Für die Sicherheit
1
RAV4_OM_OM42A23M_(EM)
Sicherheitsinformationen
■Nach hinten gerichtet  Babysitz/Kindersitz
Stellen Sie die Rückenlehne in
die 8. Raststellung von der ganz
nach hinten geneigten Position.
( → S. 180)
Ganz nach hinten geneigte
Position
8. Raststellung
Falls eine Kopfstütze den ordnungsgemäßen Einbau des Kindersitzes
behindert, entfernen Sie zunächst die Kopfstütze und bauen dann den
Kindersitz ein. ( →S. 184)
Platzieren Sie den Kindersitz so
auf dem Rücksitz, dass er zum
Heck des Fahrzeugs gerichtet
ist.
Führen Sie den Sicherheitsgurt
durch den Kindersitz und lassen
Sie die Gurtzunge im Gurt-
schloss einrasten. Stellen Sie
sicher, dass der Gurt nicht ver-
dreht ist.
Befestigung von Kindersitzen mit einem Sicherheitsgurt
1
1
2
2
3

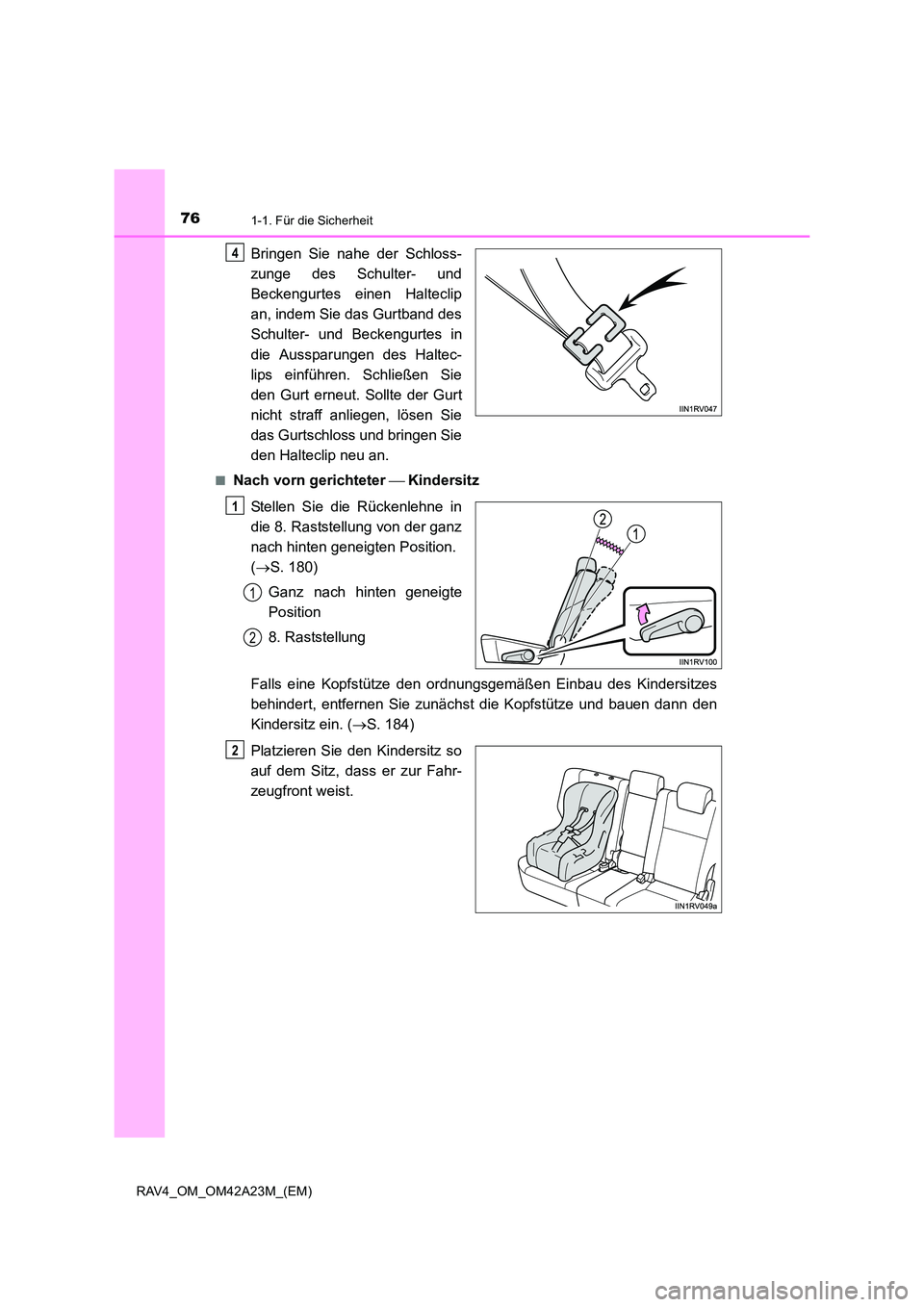

761-1. Für die Sicherheit
RAV4_OM_OM42A23M_(EM)
Bringen Sie nahe der Schloss-
zunge des Schulter- und
Beckengurtes einen Halteclip
an, indem Sie das Gurtband des
Schulter- und Beckengurtes in
die Aussparungen des Haltec-
lips einführen. Schließen Sie
den Gurt erneut. Sollte der Gurt
nicht straff anliegen, lösen Sie
das Gurtschloss und bringen Sie
den Halteclip neu an.
■Nach vorn gerichteter  Kindersitz
Stellen Sie die Rückenlehne in
die 8. Raststellung von der ganz
nach hinten geneigten Position.
( → S. 180)
Ganz nach hinten geneigte
Position
8. Raststellung
Falls eine Kopfstütze den ordnungsgemäßen Einbau des Kindersitzes
behindert, entfernen Sie zunächst die Kopfstütze und bauen dann den
Kindersitz ein. ( →S. 184)
Platzieren Sie den Kindersitz so
auf dem Sitz, dass er zur Fahr-
zeugfront weist.
4
1
1
2
2

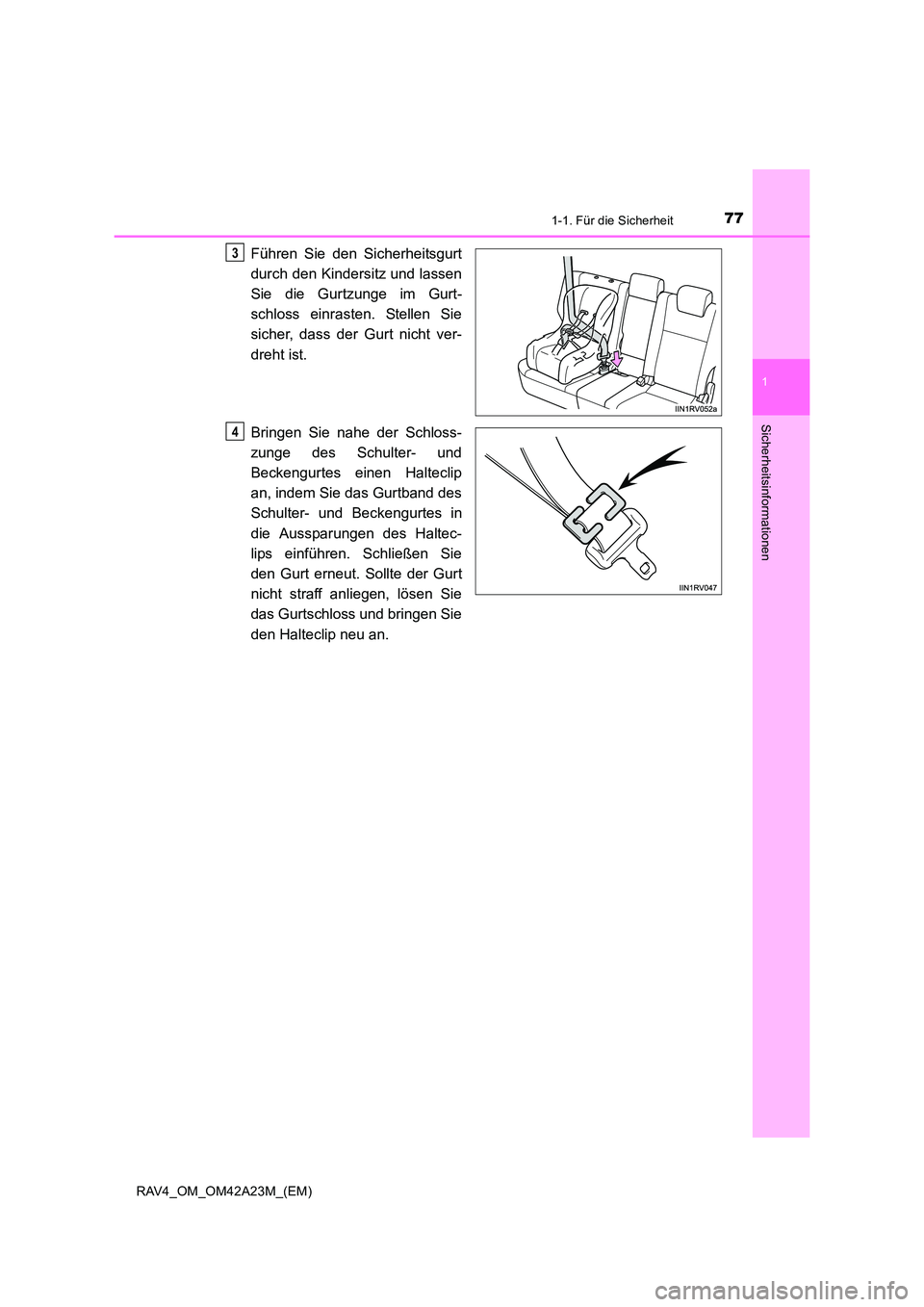

771-1. Für die Sicherheit
1
RAV4_OM_OM42A23M_(EM)
Sicherheitsinformationen
Führen Sie den Sicherheitsgurt
durch den Kindersitz und lassen
Sie die Gurtzunge im Gurt-
schloss einrasten. Stellen Sie
sicher, dass der Gurt nicht ver-
dreht ist.
Bringen Sie nahe der Schloss-
zunge des Schulter- und
Beckengurtes einen Halteclip
an, indem Sie das Gurtband des
Schulter- und Beckengurtes in
die Aussparungen des Haltec-
lips einführen. Schließen Sie
den Gurt erneut. Sollte der Gurt
nicht straff anliegen, lösen Sie
das Gurtschloss und bringen Sie
den Halteclip neu an.3
4

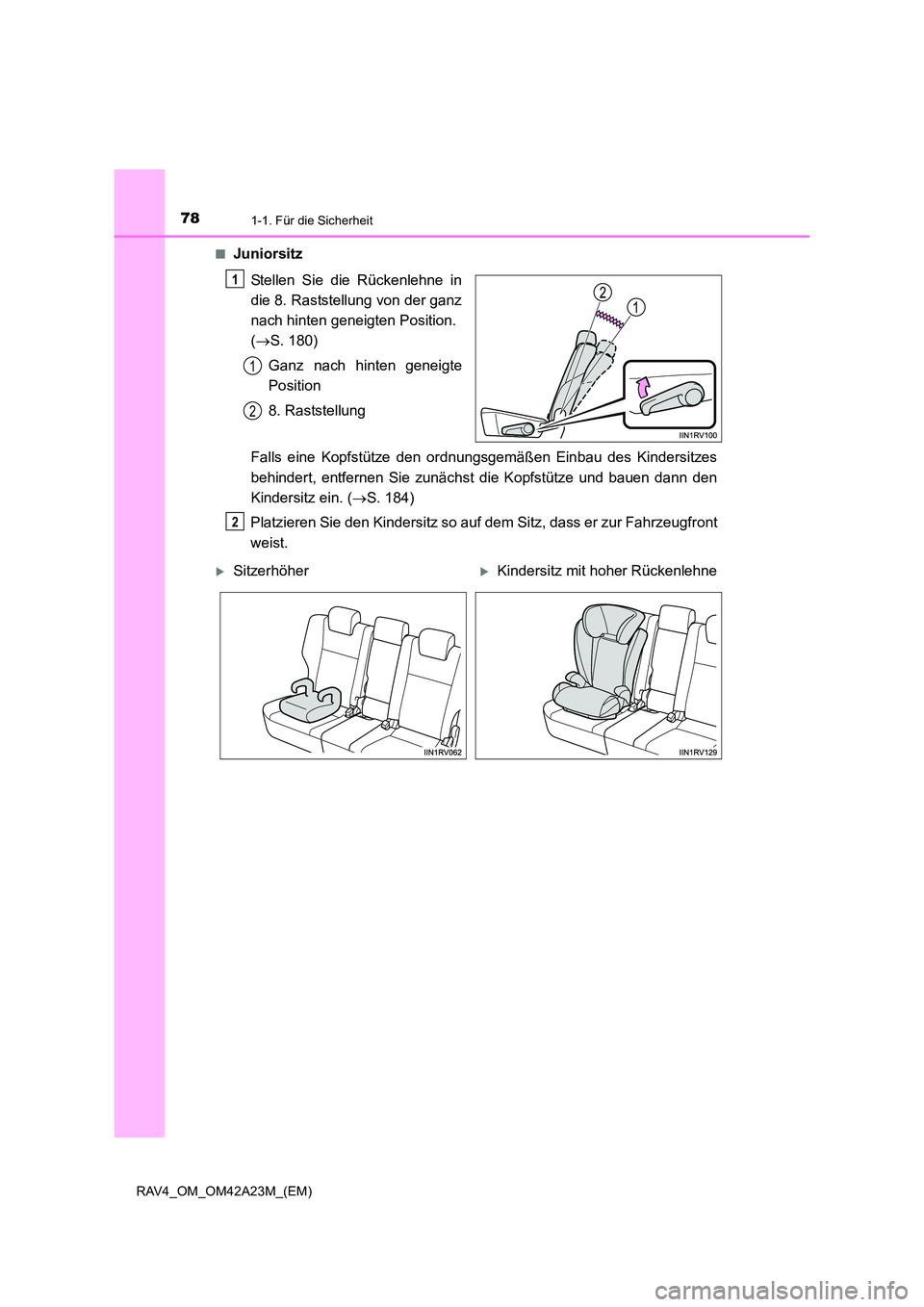

781-1. Für die Sicherheit
RAV4_OM_OM42A23M_(EM)■
Juniorsitz
Stellen Sie die Rückenlehne in
die 8. Raststellung von der ganz
nach hinten geneigten Position.
(→ S. 180)
Ganz nach hinten geneigte
Position
8. Raststellung
Falls eine Kopfstütze den ordnungsgemäßen Einbau des Kindersitzes
behindert, entfernen Sie zunächst die Kopfstütze und bauen dann den
Kindersitz ein. ( →S. 184)
Platzieren Sie den Kindersitz so auf dem Sitz, dass er zur Fahrzeugfront
weist.
1
1
2
2
XSitzerhöherXKindersitz mit hoher Rückenlehne

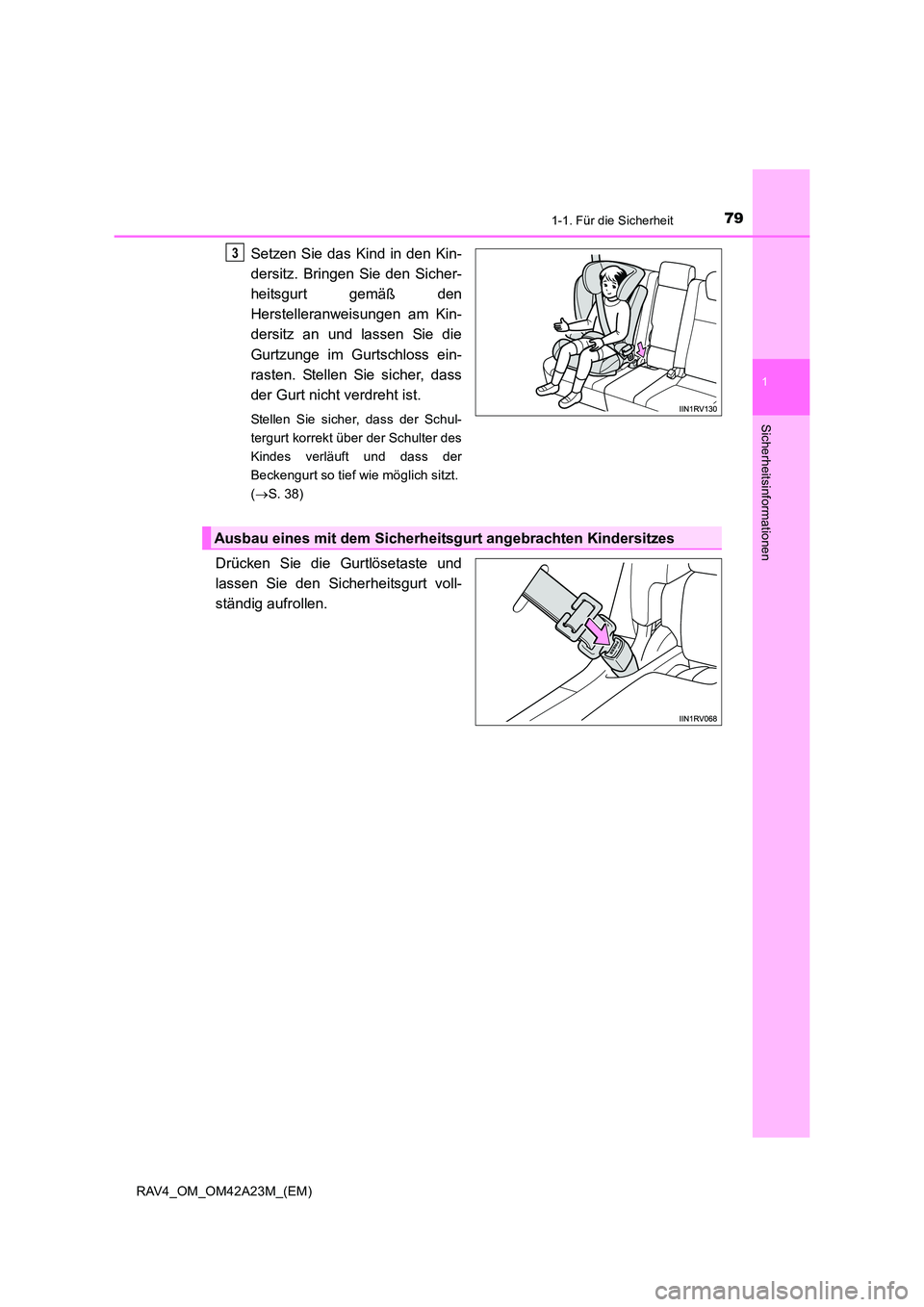

791-1. Für die Sicherheit
1
RAV4_OM_OM42A23M_(EM)
Sicherheitsinformationen
Setzen Sie das Kind in den Kin-
dersitz. Bringen Sie den Sicher-
heitsgurt gemäß den
Herstelleranweisungen am Kin-
dersitz an und lassen Sie die
Gurtzunge im Gurtschloss ein-
rasten. Stellen Sie sicher, dass
der Gurt nicht verdreht ist.
Stellen Sie sicher, dass der Schul-
tergurt korrekt über der Schulter des
Kindes verläuft und dass der
Beckengurt so tief wie möglich sitzt.
(→ S. 38)
Drücken Sie die Gurtlösetaste und
lassen Sie den Sicherheitsgurt voll-
ständig aufrollen.
3
Ausbau eines mit dem Sicherheit sgurt angebrachten Kindersitzes

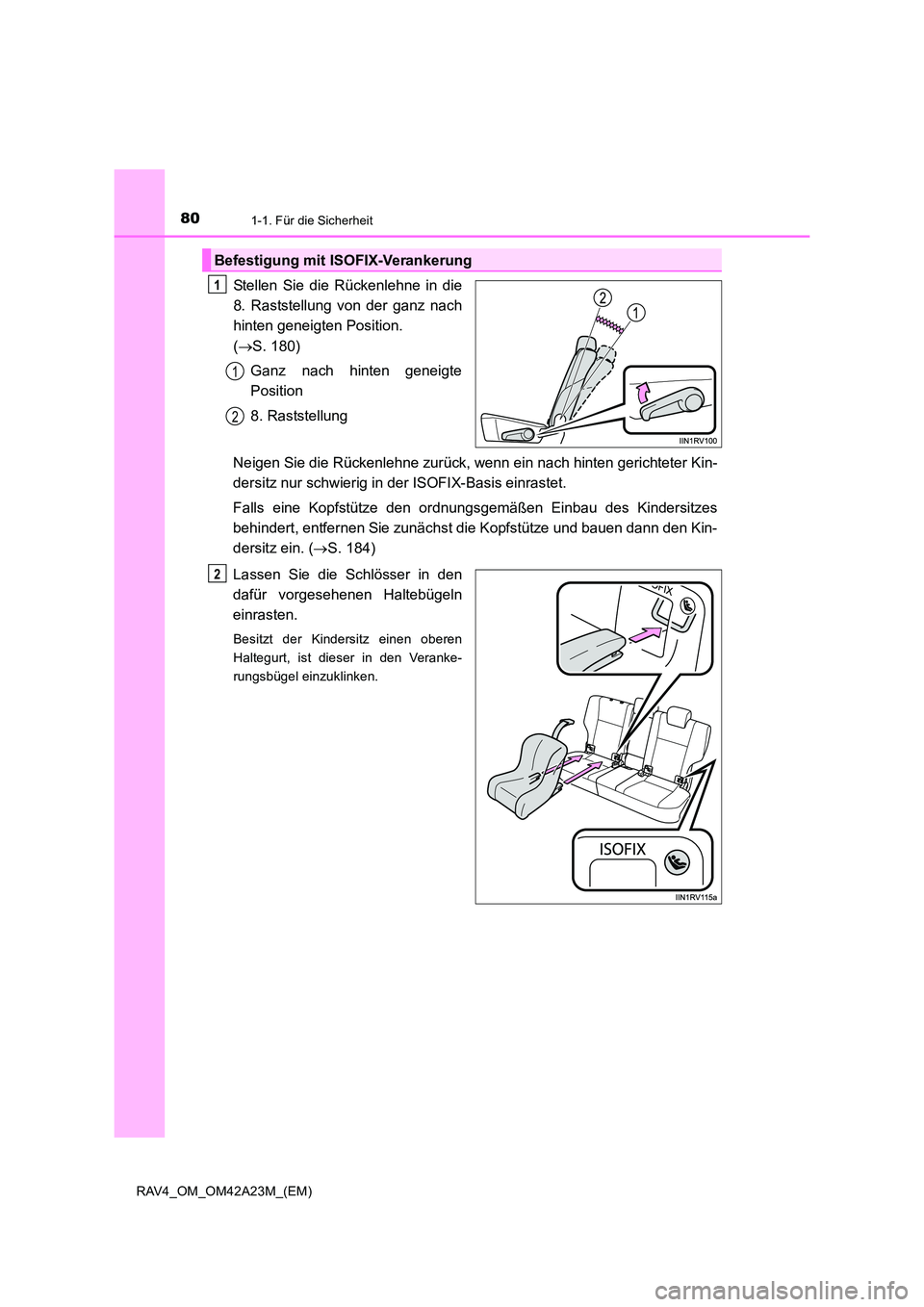

801-1. Für die Sicherheit
RAV4_OM_OM42A23M_(EM)
Stellen Sie die Rückenlehne in die
8. Raststellung von der ganz nach
hinten geneigten Position.
(→ S. 180)
Ganz nach hinten geneigte
Position
8. Raststellung
Neigen Sie die Rückenlehne zurück, wenn ein nach hinten gerichteter Kin-
dersitz nur schwierig in der ISOFIX-Basis einrastet.
Falls eine Kopfstütze den ordnungsgemäßen Einbau des Kindersitzes
behindert, entfernen Sie zunächst die Kopfstütze und bauen dann den Kin-
dersitz ein. ( →S. 184)
Lassen Sie die Schlösser in den
dafür vorgesehenen Haltebügeln
einrasten.
Besitzt der Kindersitz einen oberen
Haltegurt, ist dieser in den Veranke-
rungsbügel einzuklinken.
Befestigung mit ISOFIX-Verankerung
1
1
2
2
