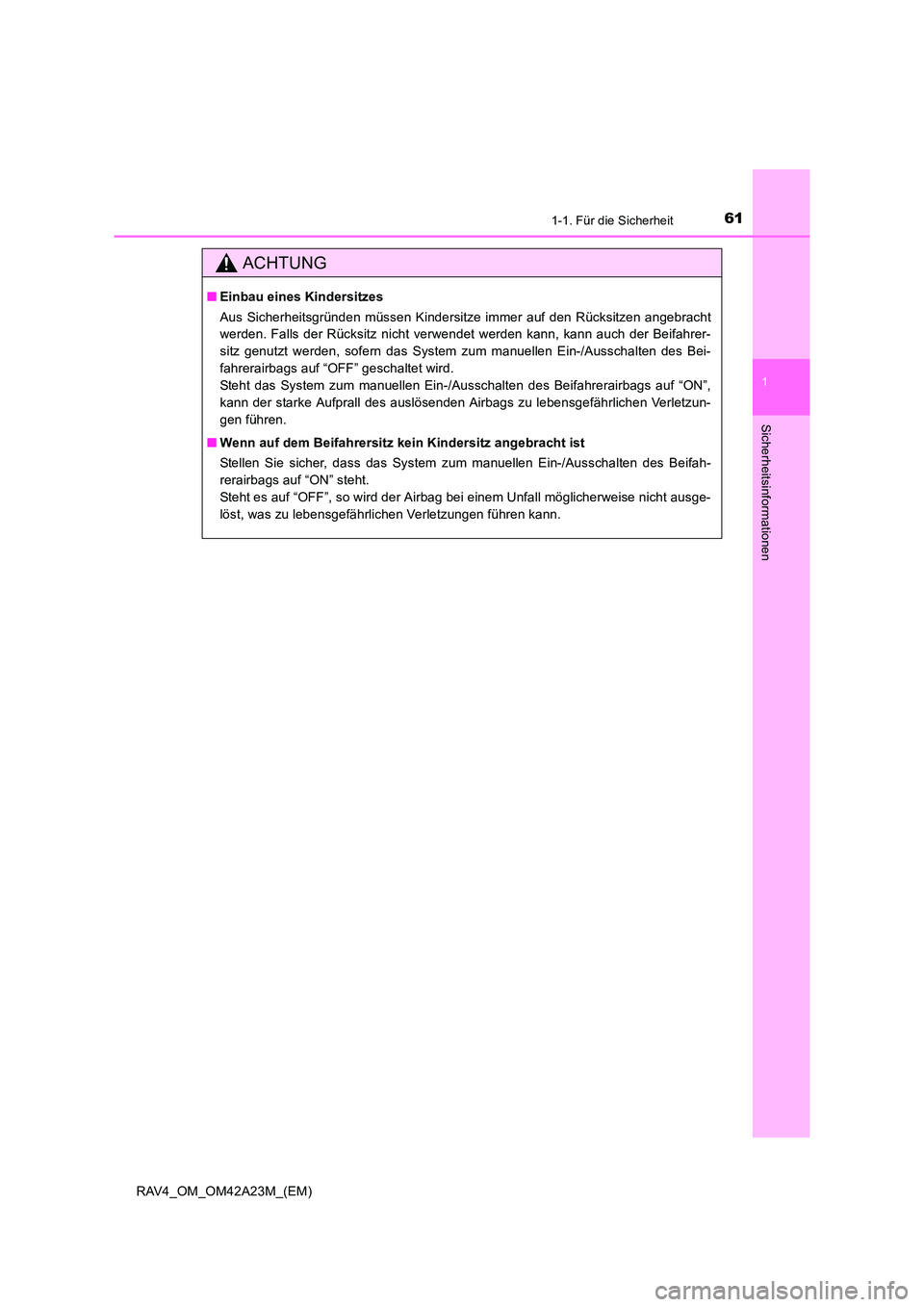

611-1. Für die Sicherheit
1
RAV4_OM_OM42A23M_(EM)
Sicherheitsinformationen
ACHTUNG
■Einbau eines Kindersitzes
Aus Sicherheitsgründen müssen Kindersitze immer auf den Rücksitzen angebracht
werden. Falls der Rücksitz nicht verwendet werden kann, kann auch der Beifahrer-
sitz genutzt werden, sofern das System zum manuellen Ein-/Ausschalten des Bei-
fahrerairbags auf “OFF” geschaltet wird.
Steht das System zum manuellen Ein-/Ausschalten des Beifahrerairbags auf “ON”,
kann der starke Aufprall des auslösenden Airbags zu lebensgefährlichen Verletzun-
gen führen.
■ Wenn auf dem Beifahrersitz kein Kindersitz angebracht ist
Stellen Sie sicher, dass das System zum manuellen Ein-/Ausschalten des Beifah-
rerairbags auf “ON” steht.
Steht es auf “OFF”, so wird der Airbag bei einem Unfall möglicherweise nicht ausge-
löst, was zu lebensgefährlichen Verletzungen führen kann.

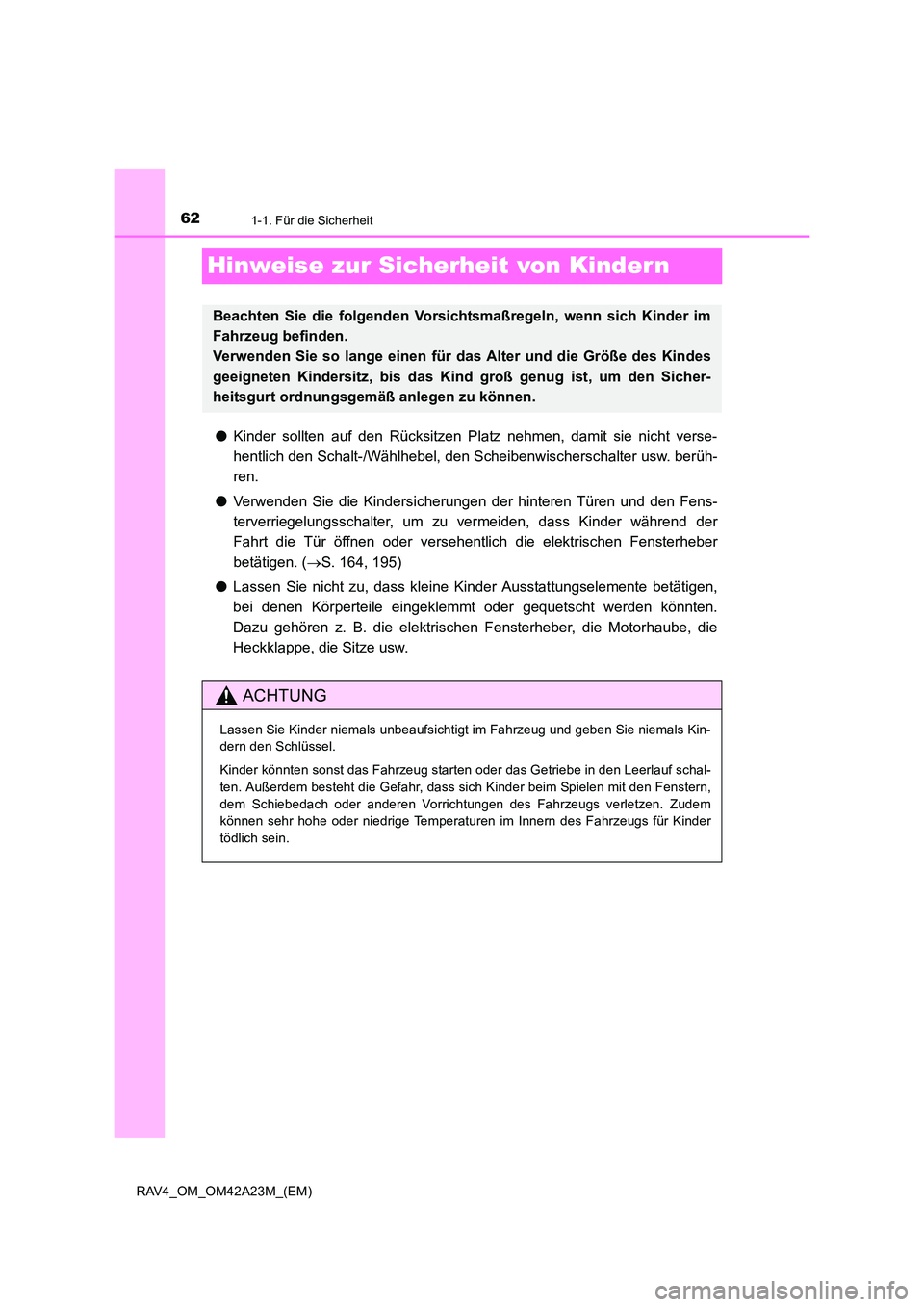

621-1. Für die Sicherheit
RAV4_OM_OM42A23M_(EM)
Hinweise zur Sicherheit von Kindern
●Kinder sollten auf den Rücksitzen Platz nehmen, damit sie nicht verse-
hentlich den Schalt-/Wählhebel, den Scheibenwischerschalter usw. berüh-
ren.
● Verwenden Sie die Kindersicherungen der hinteren Türen und den Fens-
terverriegelungsschalter, um zu vermeiden, dass Kinder während der
Fahrt die Tür öffnen oder versehentlich die elektrischen Fensterheber
betätigen. ( →S. 164, 195)
● Lassen Sie nicht zu, dass kleine Kinder Ausstattungselemente betätigen,
bei denen Körperteile eingeklemmt oder gequetscht werden könnten.
Dazu gehören z. B. die elektrischen Fensterheber, die Motorhaube, die
Heckklappe, die Sitze usw.
Beachten Sie die folgenden Vorsichtsmaßregeln, wenn sich Kinder im
Fahrzeug befinden.
Verwenden Sie so lange einen für das Alter und die Größe des Kindes
geeigneten Kindersitz, bis das Kind groß genug ist, um den Sicher-
heitsgurt ordnungsgemäß anlegen zu können.
ACHTUNG
Lassen Sie Kinder niemals unbeaufsichtigt im Fahrzeug und geben Sie niemals Kin-
dern den Schlüssel.
Kinder könnten sonst das Fahrzeug starten oder das Getriebe in den Leerlauf schal-
ten. Außerdem besteht die Gefahr, dass sich Kinder beim Spielen mit den Fenstern,
dem Schiebedach oder anderen Vorrichtungen des Fahrzeugs verletzen. Zudem
können sehr hohe oder niedrige Temperaturen im Innern des Fahrzeugs für Kinder
tödlich sein.

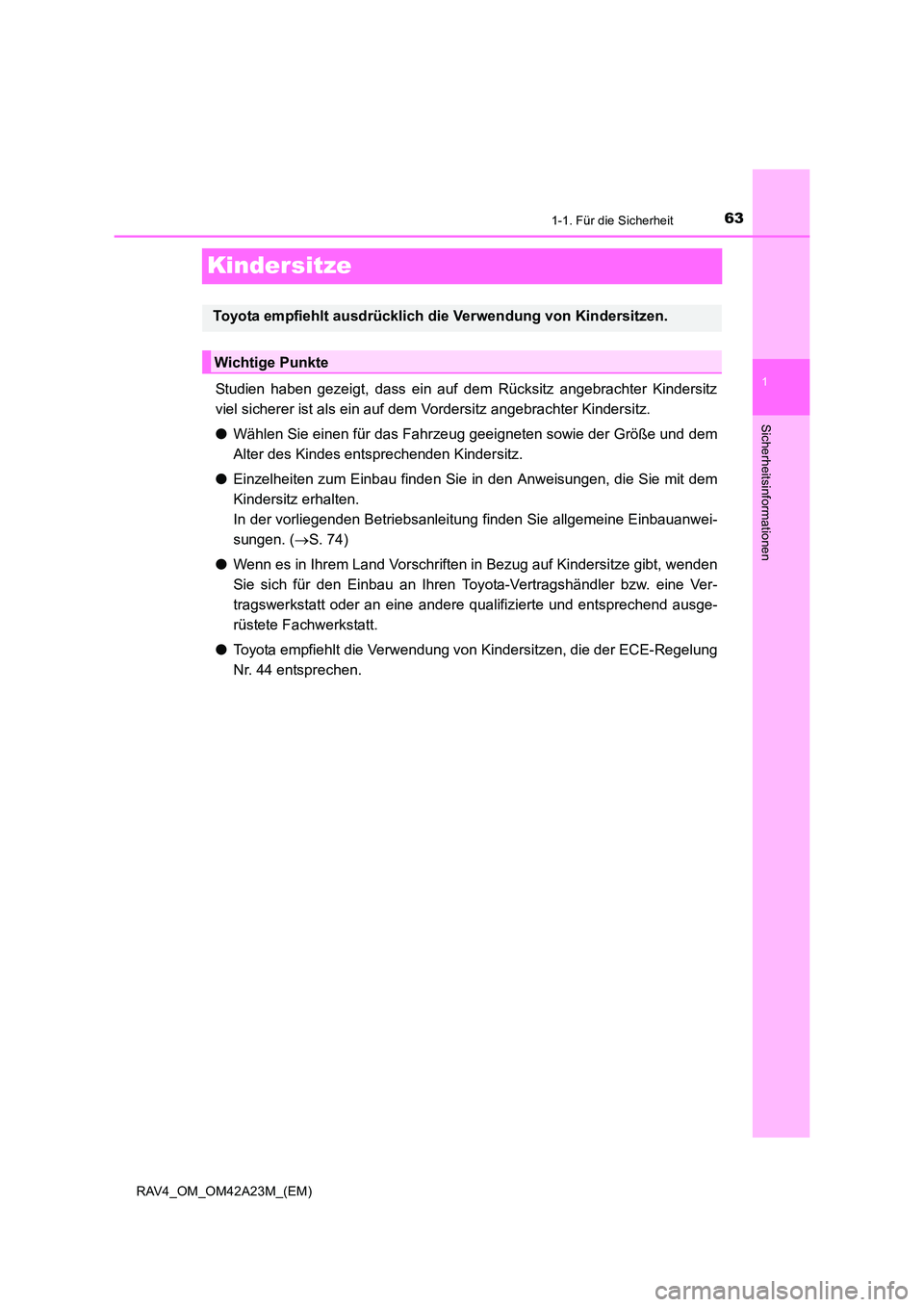

631-1. Für die Sicherheit
1
Sicherheitsinformationen
RAV4_OM_OM42A23M_(EM)
Kindersitze
Studien haben gezeigt, dass ein auf dem Rücksitz angebrachter Kindersitz
viel sicherer ist als ein auf dem Vordersitz angebrachter Kindersitz.
● Wählen Sie einen für das Fahrz eug geeigneten sowie der Größe und dem
Alter des Kindes entsprechenden Kindersitz.
● Einzelheiten zum Einbau finden Sie in den Anweisungen, die Sie mit dem
Kindersitz erhalten.
In der vorliegenden Betriebsanleit ung finden Sie allgemeine Einbauanwei-
sungen. ( →S. 74)
● Wenn es in Ihrem Land Vorschriften in Bezug auf Kindersitze gibt, wenden
Sie sich für den Einbau an Ihren Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder an eine andere qualifizierte und entsprechend ausge-
rüstete Fachwerkstatt.
● Toyota empfiehlt die Verwendung von Kindersitzen, die der ECE-Regelung
Nr. 44 entsprechen.
Toyota empfiehlt ausdrücklich die Verwendung von Kindersitzen.
Wichtige Punkte

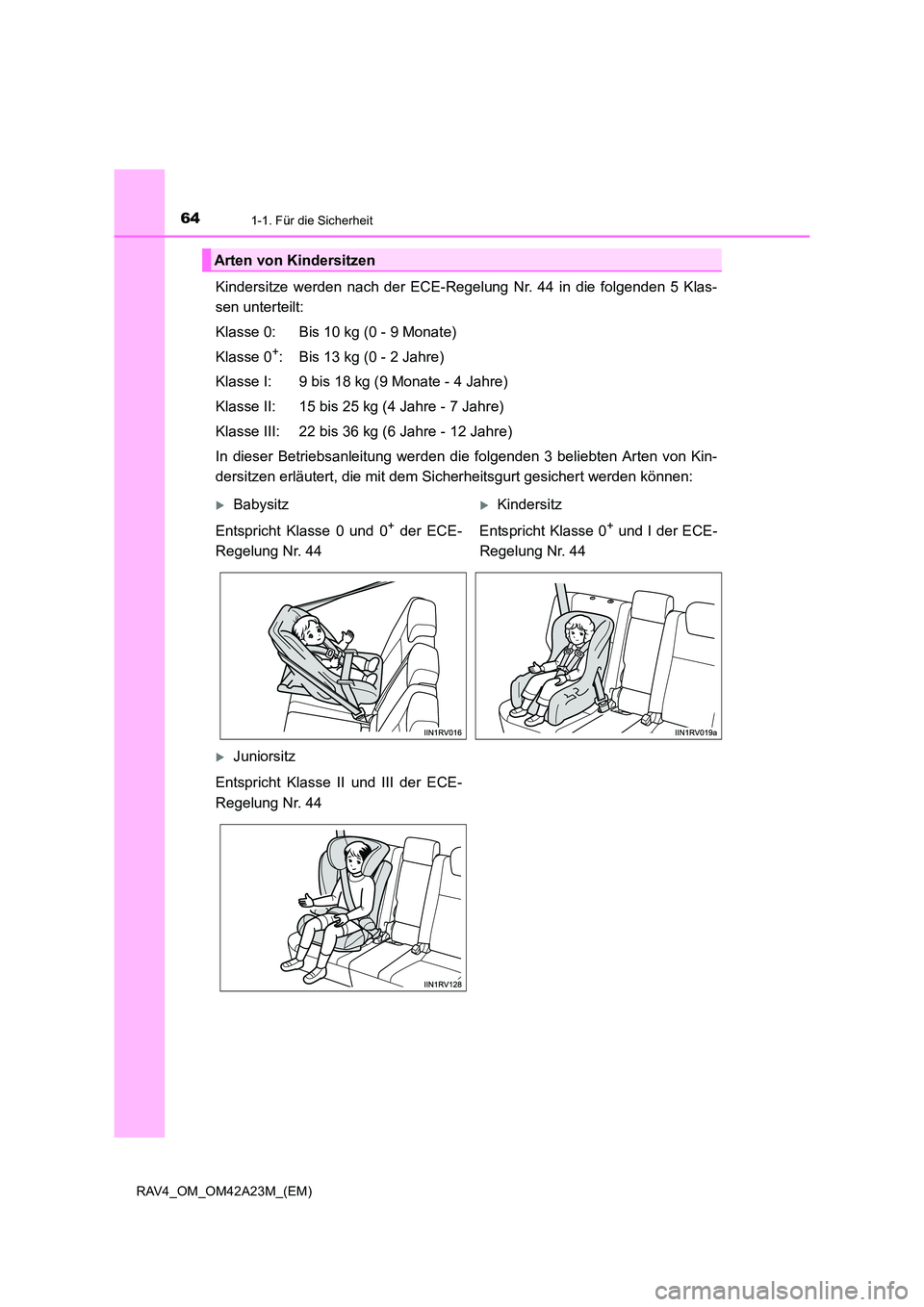

641-1. Für die Sicherheit
RAV4_OM_OM42A23M_(EM)
Kindersitze werden nach der ECE-Regelung Nr. 44 in die folgenden 5 Klas-
sen unterteilt:
Klasse 0: Bis 10 kg (0 - 9 Monate)
Klasse 0
+: Bis 13 kg (0 - 2 Jahre)
Klasse I: 9 bis 18 kg (9 Monate - 4 Jahre)
Klasse II: 15 bis 25 kg (4 Jahre - 7 Jahre)
Klasse III: 22 bis 36 kg (6 Jahre - 12 Jahre)
In dieser Betriebsanleitung werden die folgenden 3 beliebten Arten von Kin-
dersitzen erläutert, die mit dem Si cherheitsgurt gesichert werden können:
Arten von Kindersitzen
XBabysitzXKindersitz
Entspricht Klasse 0 und 0
+ der ECE-
Regelung Nr. 44 Entspricht Klasse 0+ und I der ECE-
Regelung Nr. 44
XJuniorsitz
Entspricht Klasse II und III der ECE-
Regelung Nr. 44

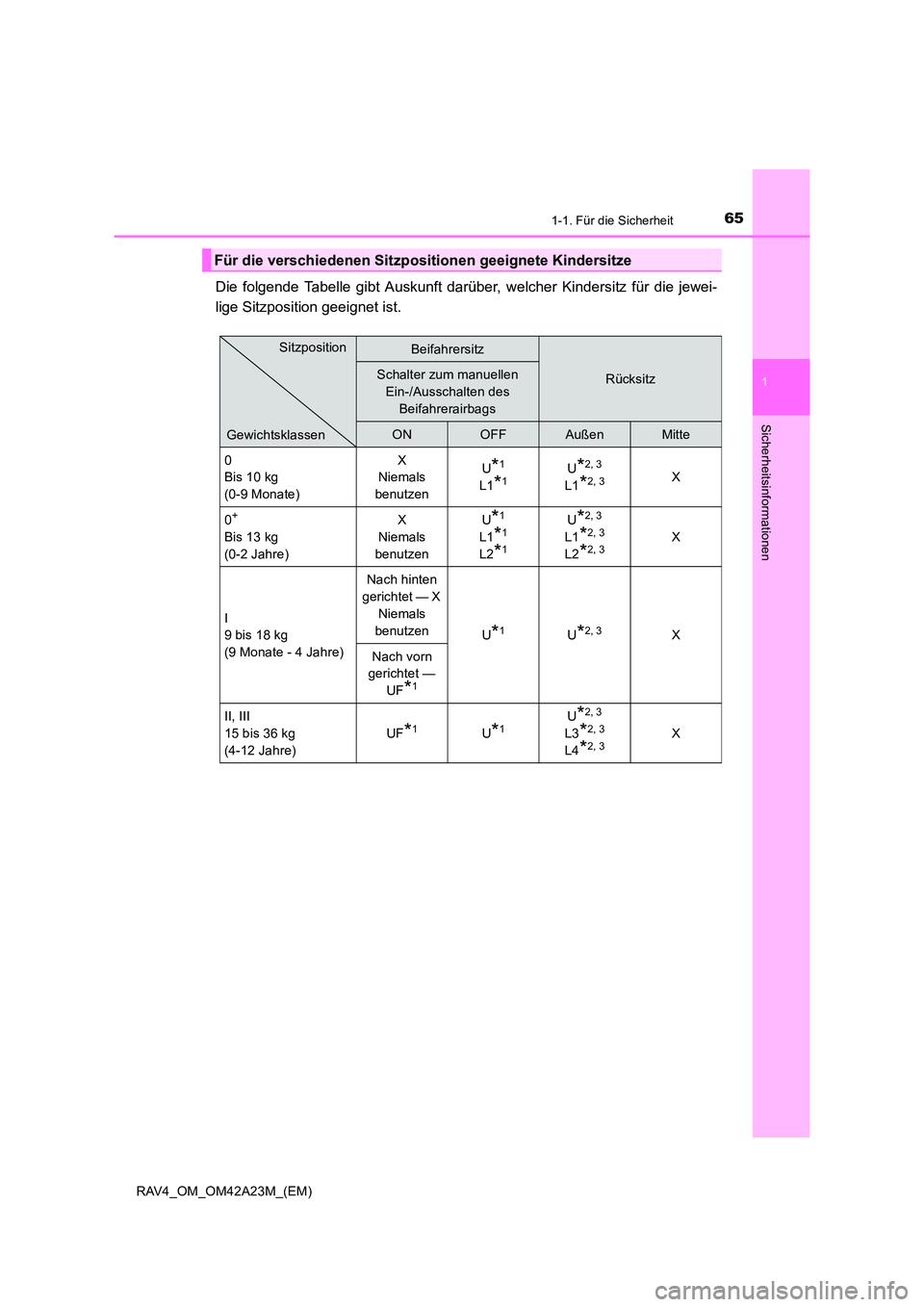

651-1. Für die Sicherheit
1
RAV4_OM_OM42A23M_(EM)
Sicherheitsinformationen
Die folgende Tabelle gibt Auskunft darüber, welcher Kindersitz für die jewei-
lige Sitzposition geeignet ist.
Für die verschiedenen Sitzpositionen geeignete Kindersitze
Beifahrersitz
RücksitzSchalter zum manuellen Ein-/Ausschalten des Beifahrerairbags
ONOFFAußenMitte
0
Bis 10 kg
(0-9 Monate) X
Niemals
benutzen U
*1
L1*1U*2, 3
L1*2, 3X
0
+
Bis 13 kg
(0-2 Jahre) X
Niemals
benutzen U
*1
L1*1
L2*1
U*2, 3
L1*2, 3
L2*2, 3X
I
9 bis 18 kg
(9 Monate - 4 Jahre) Nach hinten
gerichtet — X Niemals
benutzen U
*1U*2, 3X
Nach vorn
gerichtet —
UF
*1
II, III
15 bis 36 kg
(4-12 Jahre) UF
*1U*1U*2, 3
L3*2, 3
L4*2, 3X
GewichtsklassenSitzposition

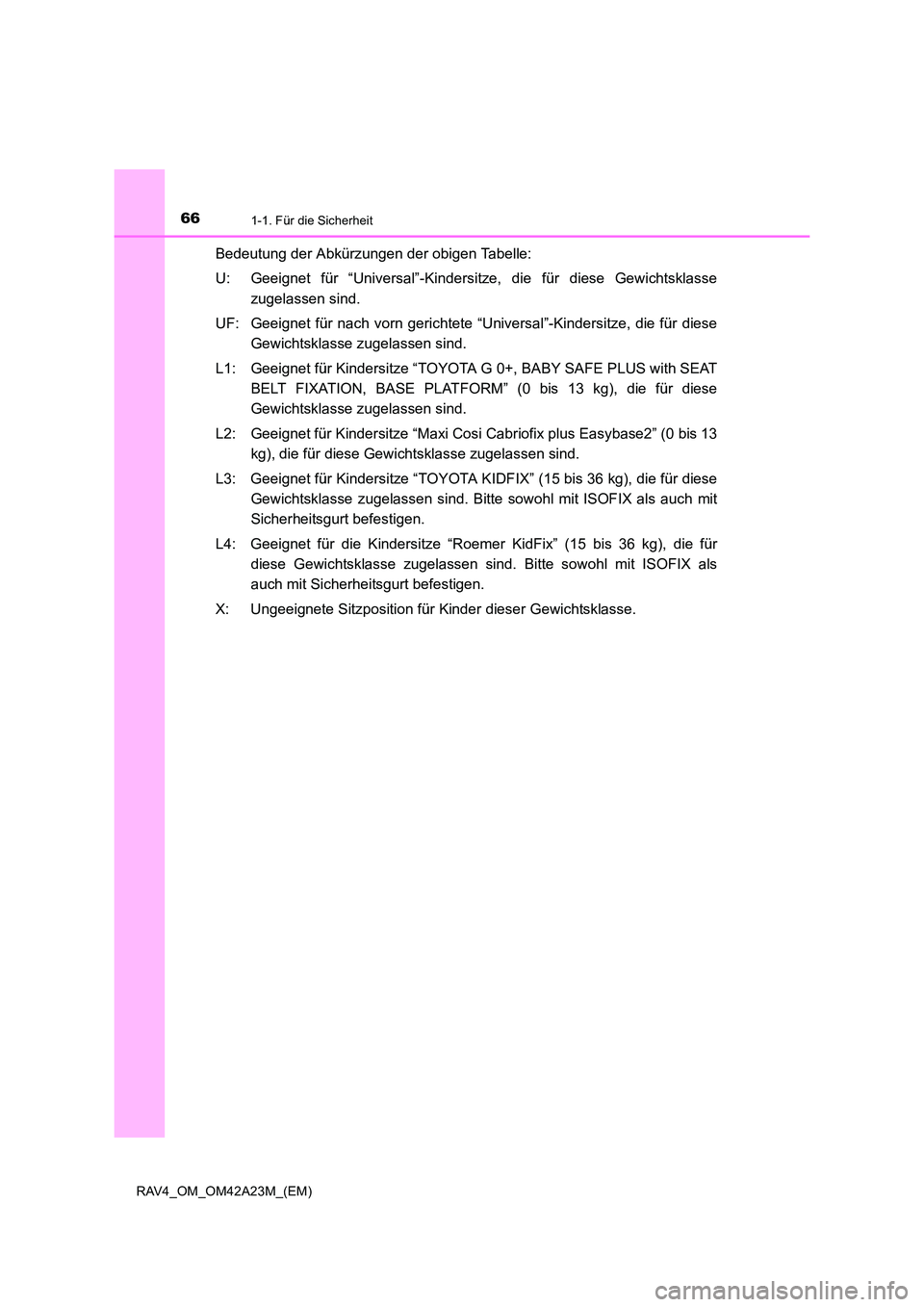

661-1. Für die Sicherheit
RAV4_OM_OM42A23M_(EM)
Bedeutung der Abkürzungen der obigen Tabelle:
U: Geeignet für “Universal”-Kindersitze, die für diese Gewichtsklassezugelassen sind.
UF: Geeignet für nach vorn gerichtete “U niversal”-Kindersitze, die für diese
Gewichtsklasse zugelassen sind.
L1: Geeignet für Kindersitze “TOYOTA G 0+, BABY SAFE PLUS with SEAT BELT FIXATION, BASE PLATFORM” (0 bis 13 kg), die für diese
Gewichtsklasse zugelassen sind.
L2: Geeignet für Kindersitze “Maxi Cosi Cabriofix plus Easybase2” (0 bis 13 kg), die für diese Gewichtsklasse zugelassen sind.
L3: Geeignet für Kindersitze “TOYOTA KIDFIX” (15 bis 36 kg), die für diese Gewichtsklasse zugelassen sind. Bitte sowohl mit ISOFIX als auch mit
Sicherheitsgurt befestigen.
L4: Geeignet für die Kindersitze “Roemer KidFix” (15 bis 36 kg), die für diese Gewichtsklasse zugelassen sind. Bitte sowohl mit ISOFIX als
auch mit Sicherheitsgurt befestigen.
X: Ungeeignete Sitzposition für Kinder dieser Gewichtsklasse.

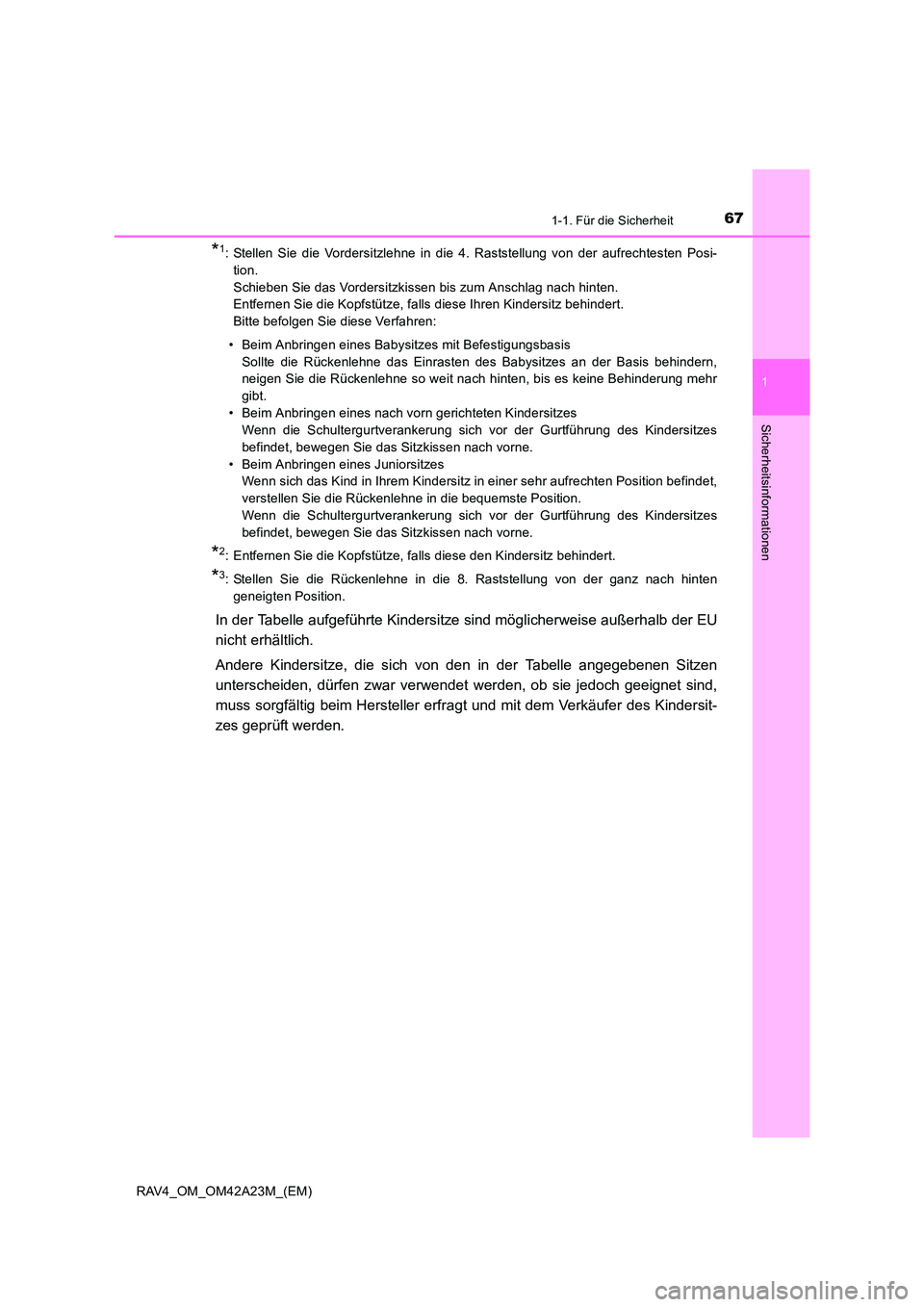

671-1. Für die Sicherheit
1
RAV4_OM_OM42A23M_(EM)
Sicherheitsinformationen
*1: Stellen Sie die Vordersitzlehne in die 4. Raststellung von der aufrechtesten Posi-tion.
Schieben Sie das Vordersitzkissen bis zum Anschlag nach hinten.
Entfernen Sie die Kopfstütze, falls diese Ihren Kindersitz behindert.
Bitte befolgen Sie diese Verfahren:
• Beim Anbringen eines Babysitzes mit Befestigungsbasis Sollte die Rückenlehne das Einrasten des Babysitzes an der Basis behindern,
neigen Sie die Rückenlehne so weit nach hinten, bis es keine Behinderung mehr
gibt.
• Beim Anbringen eines nach vorn gerichteten Kindersitzes Wenn die Schultergurtverankerung sich vor der Gurtführung des Kindersitzes
befindet, bewegen Sie das Sitzkissen nach vorne.
• Beim Anbringen eines Juniorsitzes Wenn sich das Kind in Ihrem Kindersitz in einer sehr aufrechten Position befindet,
verstellen Sie die Rückenlehne in die bequemste Position.
Wenn die Schultergurtverankerung sich vor der Gurtführung des Kindersitzes
befindet, bewegen Sie das Sitzkissen nach vorne.
*2: Entfernen Sie die Kopfstütze, falls diese den Kindersitz behindert.
*3: Stellen Sie die Rückenlehne in die 8. Raststellung von der ganz nach hinten
geneigten Position.
In der Tabelle aufgeführte Kindersitze sind möglicherweise außerhalb der EU
nicht erhältlich.
Andere Kindersitze, die sich von den in der Tabelle angegebenen Sitzen
unterscheiden, dürfen zwar verwendet werden, ob sie jedoch geeignet sind,
muss sorgfältig beim Hersteller erfragt und mit dem Verkäufer des Kindersit-
zes geprüft werden.

681-1. Für die Sicherheit
RAV4_OM_OM42A23M_(EM)

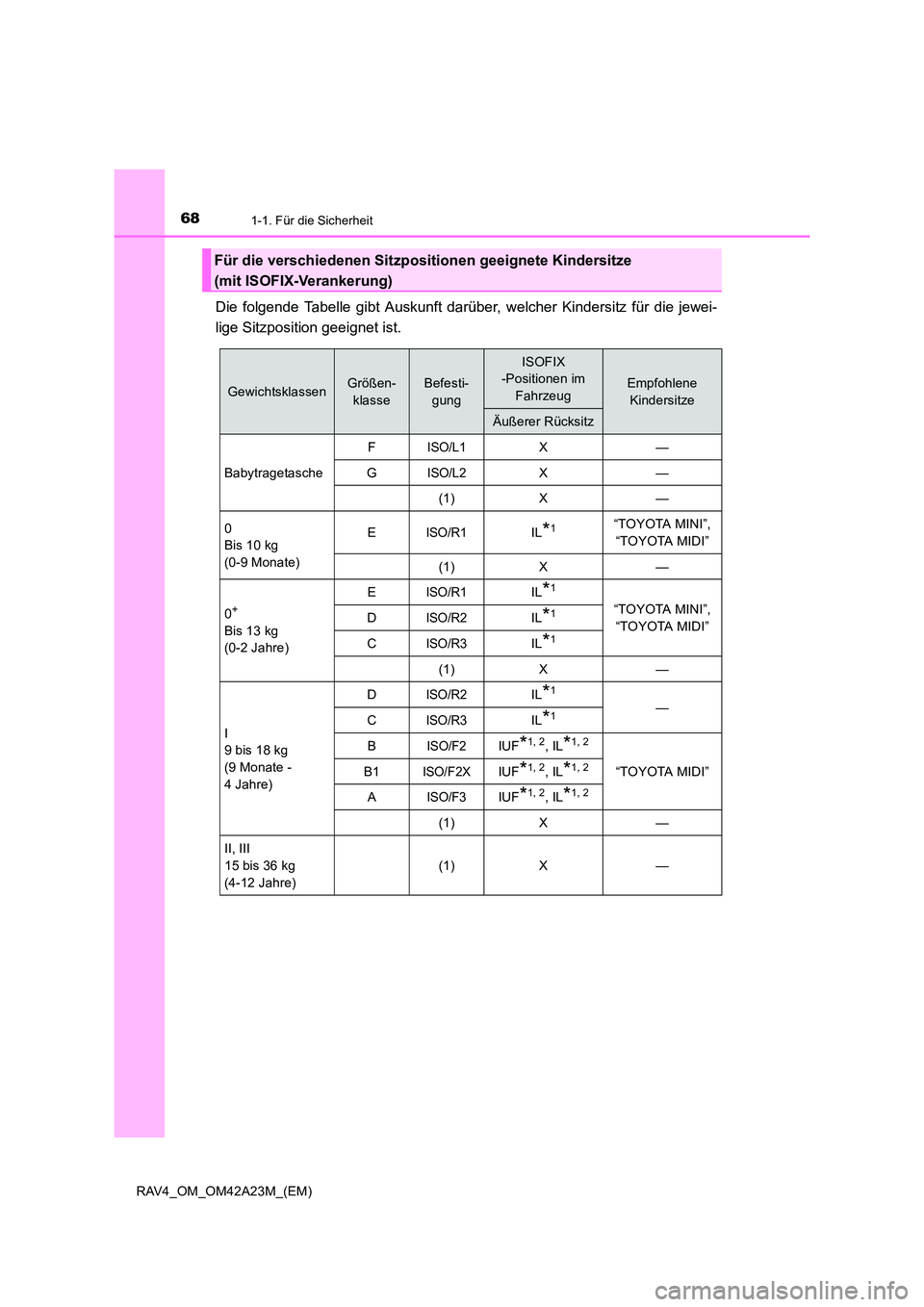

Die folgende Tabelle gibt Auskunft darüber, welcher Kindersitz für die jewei-
lige Sitzposition geeignet ist.
Für die verschiedenen Sitzpositionen geeignete Kindersitze
(mit ISOFIX-Verankerung)
GewichtsklassenGrößen-klasseBefesti- gung
ISOFIX
-Positionen im
Fahrzeug
Empfohlene Kindersitze
Äußerer Rücksitz
Babytragetasche F
ISO/L1X—
G
ISO/L2X—
(1) X —
0
Bis 10 kg
(0-9 Monate) E
ISO/R1IL*1“TOYOTA MINI”,
“TOYOTA MIDI”
(1) X —
0
+
Bis 13 kg
(0-2 Jahre) E
ISO/R1IL*1
“TOYOTA MINI”,
“TOYOTA MIDI”
DISO/R2IL*1
CISO/R3IL*1
(1) X —
I

9 bis 18 kg
(9 Monate -
4 Jahre) D
ISO/R2IL*1
—
CISO/R3IL*1
BISO/F2IUF*1, 2, IL*1, 2
“TOYOTA MIDI”
B1ISO/F2XIUF*1, 2, IL*1, 2
AISO/F3IUF*1, 2, IL*1, 2
(1) X —
II, III
15 bis 36 kg
(4-12 Jahre) (1) X —

691-1. Für die Sicherheit
1
RAV4_OM_OM42A23M_(EM)
Sicherheitsinformationen
(1) Bei den Kindersitzen, die nicht mit der ISO/XX-Größenklassenbezeich-nung (A bis G) für die entsprechende Gewichtsklasse versehen sind,
muss der Fahrzeughersteller die für jede Position empfohlenen, fahr-
zeugspezifischen ISOFIX-Kindersitze angeben.
Bedeutung der Abkürzungen der obigen Tabelle:
IUF: Geeignet für nach vorn gerichtete ISOFIX “Universal”-Kindersitze, die
für diese Gewichtsklasse zugelassen sind.
IL: Geeignet für ISOFIX-Kindersitze der Kategorien “Fahrzeugspezifisch”,
“Eingeschränkt” oder “Semi-universel l”, die für diese Gewichtsklasse
zugelassen sind.
X: ISOFIX-Position nicht geeignet für IS OFIX-Kindersitze dieser Gewichts-
klasse und/oder Größenklasse.
*1: Stellen Sie die Rückenlehne in die 8. Raststellung von der ganz nach hinten geneigten Position.
Neigen Sie die Rückenlehne zurück, wenn ein nach hinten gerichteter Kindersitz
nur schwierig in der ISOFIX-Basis einrastet.
*2: Entfernen Sie die Kopfstütze, falls diese den Kindersitz behindert.

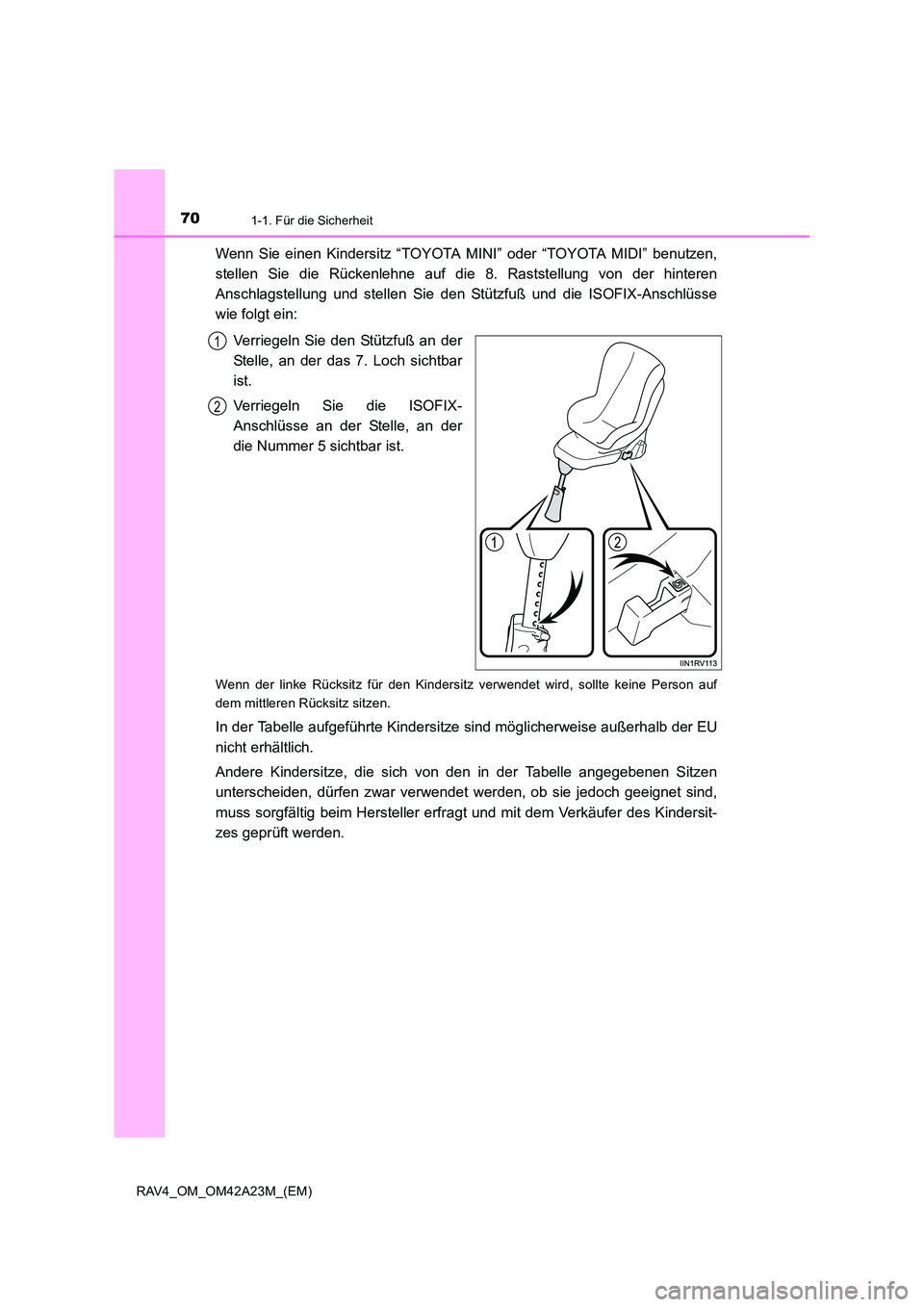

701-1. Für die Sicherheit
RAV4_OM_OM42A23M_(EM)
Wenn Sie einen Kindersitz “TOYOTA MINI” oder “TOYOTA MIDI” benutzen,
stellen Sie die Rückenlehne auf die 8. Raststellung von der hinteren
Anschlagstellung und stellen Sie den Stützfuß und die ISOFIX-Anschlüsse
wie folgt ein:Verriegeln Sie den Stützfuß an der
Stelle, an der das 7. Loch sichtbar
ist.
Verriegeln Sie die ISOFIX-
Anschlüsse an der Stelle, an der
die Nummer 5 sichtbar ist.
Wenn der linke Rücksitz für den Kindersitz verwendet wird, sollte keine Person auf
dem mittleren Rücksitz sitzen.
In der Tabelle aufgeführte Kindersitze sind möglicherweise außerhalb der EU
nicht erhältlich.
Andere Kindersitze, die sich von den in der Tabelle angegebenen Sitzen
unterscheiden, dürfen zwar verwendet werden, ob sie jedoch geeignet sind,
muss sorgfältig beim Hersteller erfragt und mit dem Verkäufer des Kindersit-
zes geprüft werden.
