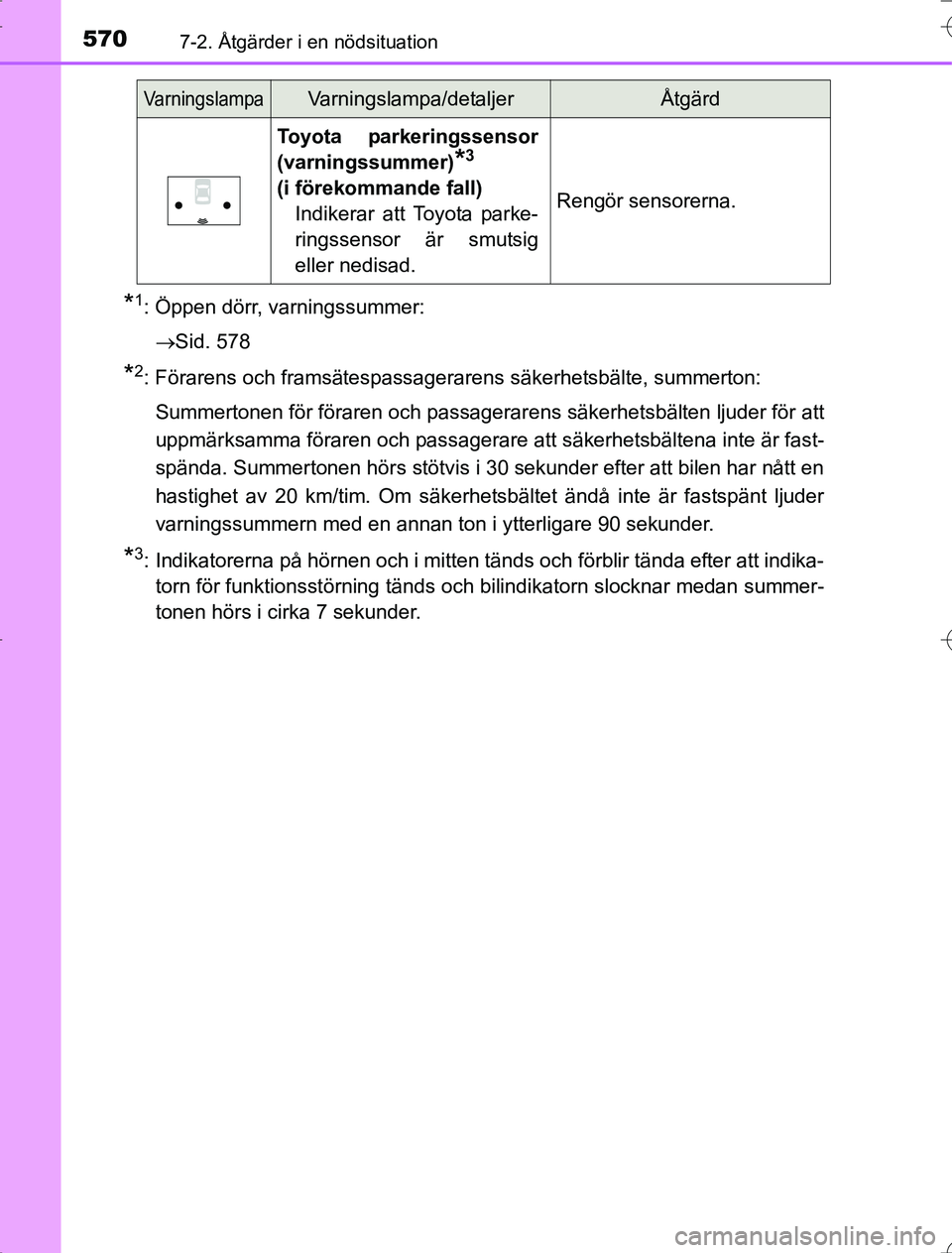

5707-2. Åtgärder i en nödsituation
OM42A21
*1: Öppen dörr, varningssummer:Sid. 578
*2: Förarens och framsätespassagerarens säkerhetsbälte, summerton:Summertonen för föraren och passagerarens säkerhetsbälten ljuder för att
uppmärksamma föraren och passagerare att säkerhetsbältena inte är fast-
spända. Summertonen hörs stötvis i 30 sekunder efter att bilen har nått en
hastighet av 20 km/tim. Om säkerhetsbältet ändå inte är fastspänt ljuder
varningssummern med en annan ton i ytterligare 90 sekunder.
*3: Indikatorerna på hörnen och i mitten tänds och förblir tända efter att indika-torn för funktionsstörning tänds och bilindikatorn slocknar medan summer-
tonen hörs i cirka 7 sekunder.
Toyota parkeringssensor
(varningssummer)
*3
(i förekommande fall) Indikerar att Toyota parke-
ringssensor är smutsig
eller nedisad.
Rengör sensorerna.
VarningslampaVarningslampa/detaljerÅtgärd
RAV4_OM_OM42A21SE_(SE).book Page 570 Wednesday, January 21, 2015 6:56 PM

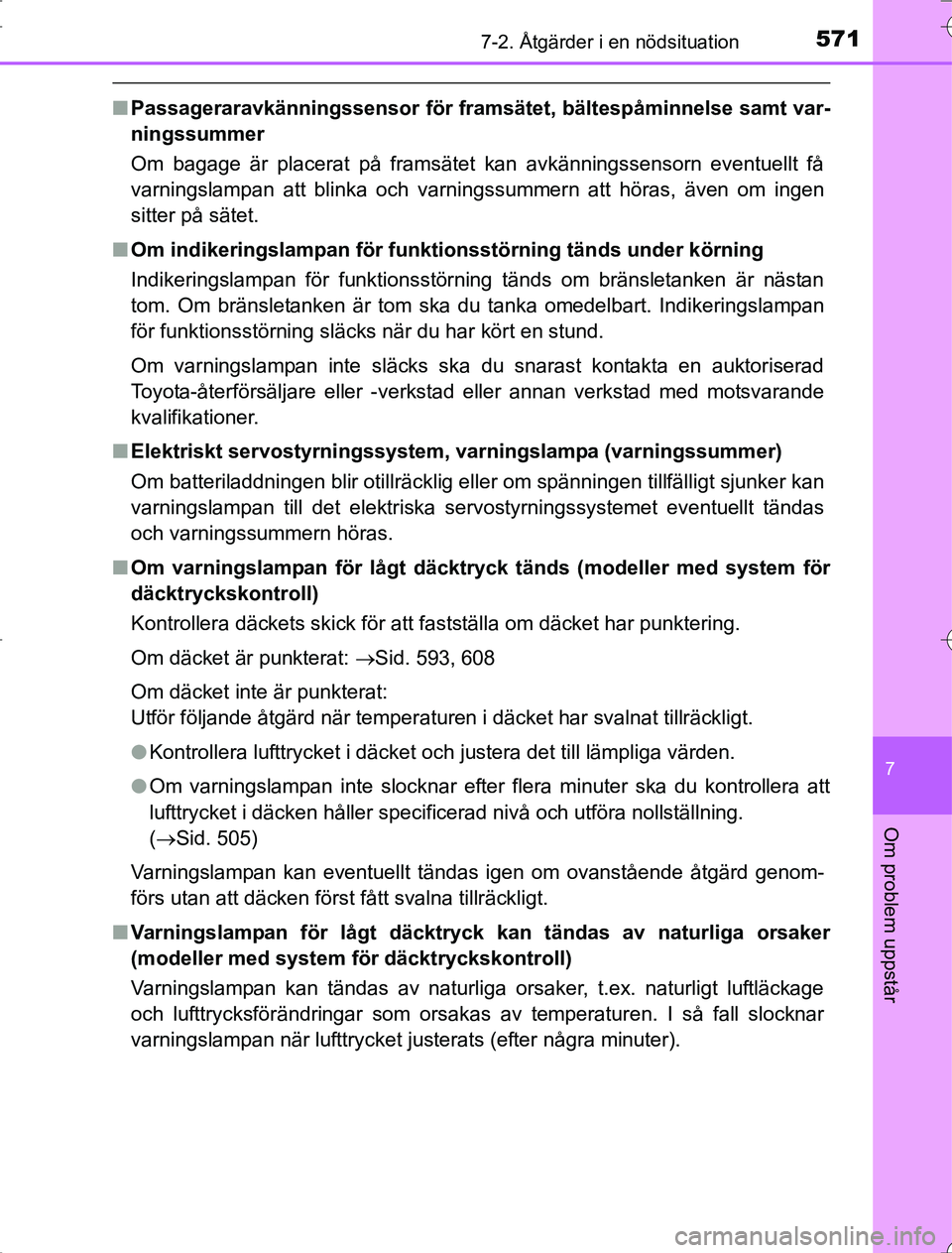

5717-2. Åtgärder i en nödsituation
7
Om problem uppstår
OM42A21
nPassageraravkänningssensor för framsät et, bältespåminnelse samt var-
ningssummer
Om bagage är placerat på framsätet kan avkänningssensorn eventuellt få
varningslampan att blinka och varningssummern att höras, även om ingen
sitter på sätet.
n Om indikeringslampan för funktionsstörning tänds under körning
Indikeringslampan för funktionsstörning tänds om bränsletanken är nästan
tom. Om bränsletanken är tom ska du tanka omedelbart. Indikeringslampan
för funktionsstörning släcks när du har kört en stund.
Om varningslampan inte släcks ska du snarast kontakta en auktoriserad
Toyota-återförsäljare eller -verkstad eller annan verkstad med motsvarande
kvalifikationer.
n Elektriskt servostyrningssystem, varningslampa (varningssummer)
Om batteriladdningen blir otillräcklig eller om spänningen tillfälligt sjunker kan
varningslampan till det elektriska servostyrningssystemet eventuellt tändas
och varningssummern höras.
n Om varningslampan för lågt däcktr yck tänds (modeller med system för
däcktryckskontroll)
Kontrollera däckets skick för att fastställa om däcket har punktering.
Om däcket är punkterat: Sid. 593, 608
Om däcket inte är punkterat:
Utför följande åtgärd när temperaturen i däcket har svalnat tillräckligt.
l Kontrollera lufttrycket i däcket och justera det till lämpliga värden.
l Om varningslampan inte slocknar efter flera minuter ska du kontrollera att
lufttrycket i däcken håller specificerad nivå och utföra nollställning.
(Sid. 505)
Varningslampan kan eventuellt tändas igen om ovanstående åtgärd genom-
förs utan att däcken först fått svalna tillräckligt.
n Varningslampan för lågt däckt ryck kan tändas av naturliga orsaker
(modeller med system för däcktryckskontroll)
Varningslampan kan tändas av naturliga orsaker, t.ex. naturligt luftläckage
och lufttrycksförändringar som orsakas av temperaturen. I så fall slocknar
varningslampan när lufttrycket justerats (efter några minuter).
RAV4_OM_OM42A21SE_(SE).book Page 571 Wednesday, January 21, 2015 6:56 PM

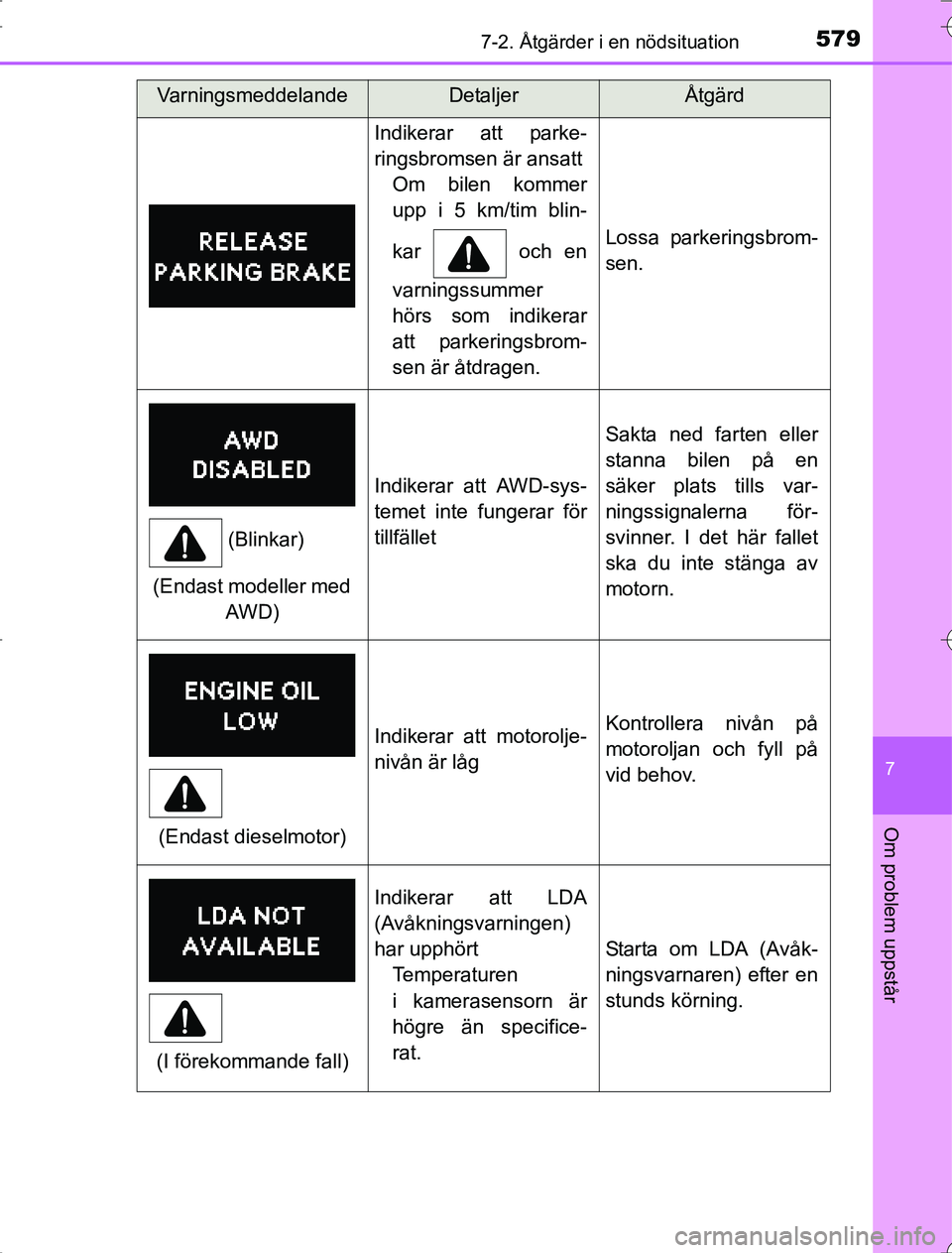

5797-2. Åtgärder i en nödsituation
7
Om problem uppstår
OM42A21
Indikerar att parke-
ringsbromsen är ansattOm bilen kommer
upp i 5 km/tim blin-
kar och en
varningssummer
hörs som indikerar
att parkeringsbrom-
sen är åtdragen.
Lossa parkeringsbrom-
sen.
Indikerar att AWD-sys-
temet inte fungerar för
tillfället
Sakta ned farten eller
stanna bilen på en
säker plats tills var-
ningssignalerna för-
svinner. I det här fallet
ska du inte stänga av
motorn.
Indikerar att motorolje-
nivån är lågKontrollera nivån på
motoroljan och fyll på
vid behov.
Indikerar att LDA
(Avåkningsvarningen)
har upphörtTemperaturen
i kamerasensorn är
högre än specifice-
rat.
Starta om LDA (Avåk-
ningsvarnaren) efter en
stunds körning.
VarningsmeddelandeDetaljerÅtgärd
(Blinkar)
(Endast modeller med AWD)
(Endast dieselmotor)
(I förekommande fall)
RAV4_OM_OM42A21SE_(SE).book Page 579 Wednesday, January 21, 2015 6:56 PM

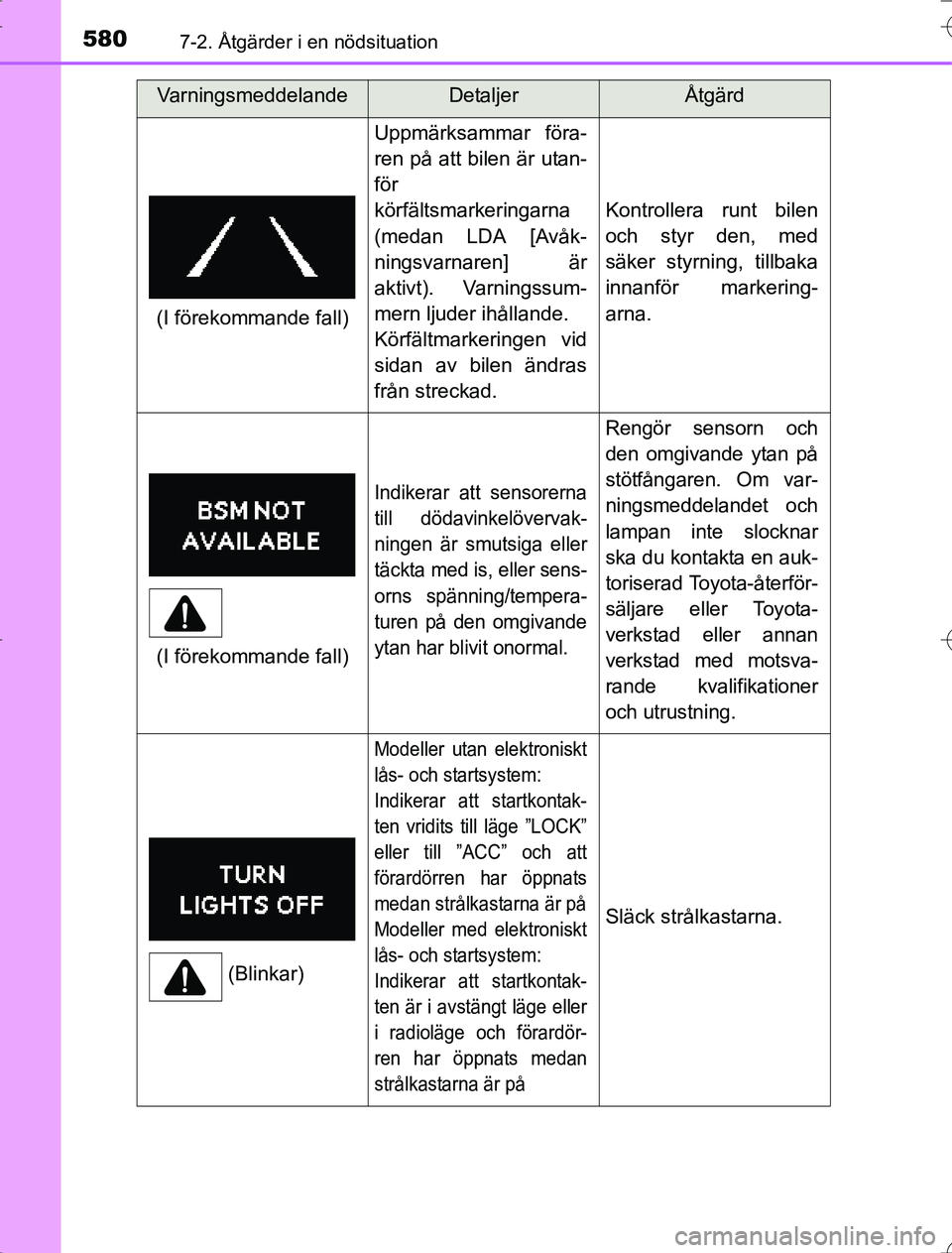

5807-2. Åtgärder i en nödsituation
OM42A21
Uppmärksammar föra-
ren på att bilen är utan-
för
körfältsmarkeringarna
(medan LDA [Avåk-
ningsvarnaren] är
aktivt). Varningssum-
mern ljuder ihållande.
Körfältmarkeringen vid
sidan av bilen ändras
från streckad.
Kontrollera runt bilen
och styr den, med
säker styrning, tillbaka
innanför markering-
arna.
Indikerar att sensorerna
till dödavinkelövervak-
ningen är smutsiga eller
täckta med is, eller sens-
orns spänning/tempera-
turen på den omgivande
ytan har blivit onormal.
Rengör sensorn och
den omgivande ytan på
stötfångaren. Om var-
ningsmeddelandet och
lampan inte slocknar
ska du kontakta en auk-
toriserad Toyota-återför-
säljare eller Toyota-
verkstad eller annan
verkstad med motsva-
rande kvalifikationer
och utrustning.
Modeller utan elektroniskt
lås- och startsystem:
Indikerar att startkontak-
ten vridits till läge ”LOCK”
eller till ”ACC” och att
förardörren har öppnats
medan strålkastarna är på
Modeller med elektroniskt
lås- och startsystem:
Indikerar att startkontak-
ten är i avstängt läge eller
i radioläge och förardör-
ren har öppnats medan
strålkastarna är på
Släck strålkastarna.
VarningsmeddelandeDetaljerÅtgärd
(I förekommande fall)
(I förekommande fall)
(Blinkar)
RAV4_OM_OM42A21SE_(SE).book Page 580 Wednesday, January 21, 2015 6:56 PM

6057-2. Åtgärder i en nödsituation
7
Om problem uppstår
OM42A21
VA R N I N G
nVid bruk av nödhjul (i förekommande fall)
l Kom ihåg att nödhjulet i bilen är särskilt avsett att användas på din bil.
Använd inte ditt nödhjul på någon annan bil.
l Använd inte mer än ett nödhjul samtidigt på bilen.
l Ersätt nödhjulet med ett standardhjul snarast möjligt.
l Undvik plötslig acceleration, häftig styrning, plötslig inbromsning eller väx-
elrörelser som kan orsaka plötslig motorbromsning.
n När nödhjulet är monterat (i förekommande fall)
Bilens hastighet uppfattas eventuellt inte korrekt och följande system kom-
mer eventuellt inte att fungera korrekt:
Nedanstående system kan inte enbart utnyttjas till fullo, det kan dessutom
inverka negativt på komponenterna i drivlinan:
• Dynamic Torque Control AWD (modeller med AWD)
• ABS och bromsassistans
•VSC
•TRC
• Farthållare (i förekommande fall)
•EPS
• LDA (Avåkningsvarning)
(i förekommande fall)
• Hjälpsystem vid utförskörning (i förekommande fall) • Backkameran
(i förekommande fall)
• Toyota parkeringsmonitor (i förekommande fall)
• Toyota parkeringssensor (i förekommande fall)
• Navigationssystem (i förekommande fall)
RAV4_OM_OM42A21SE_(SE).book Page 605 Wednesday, January 21, 2015 6:56 PM

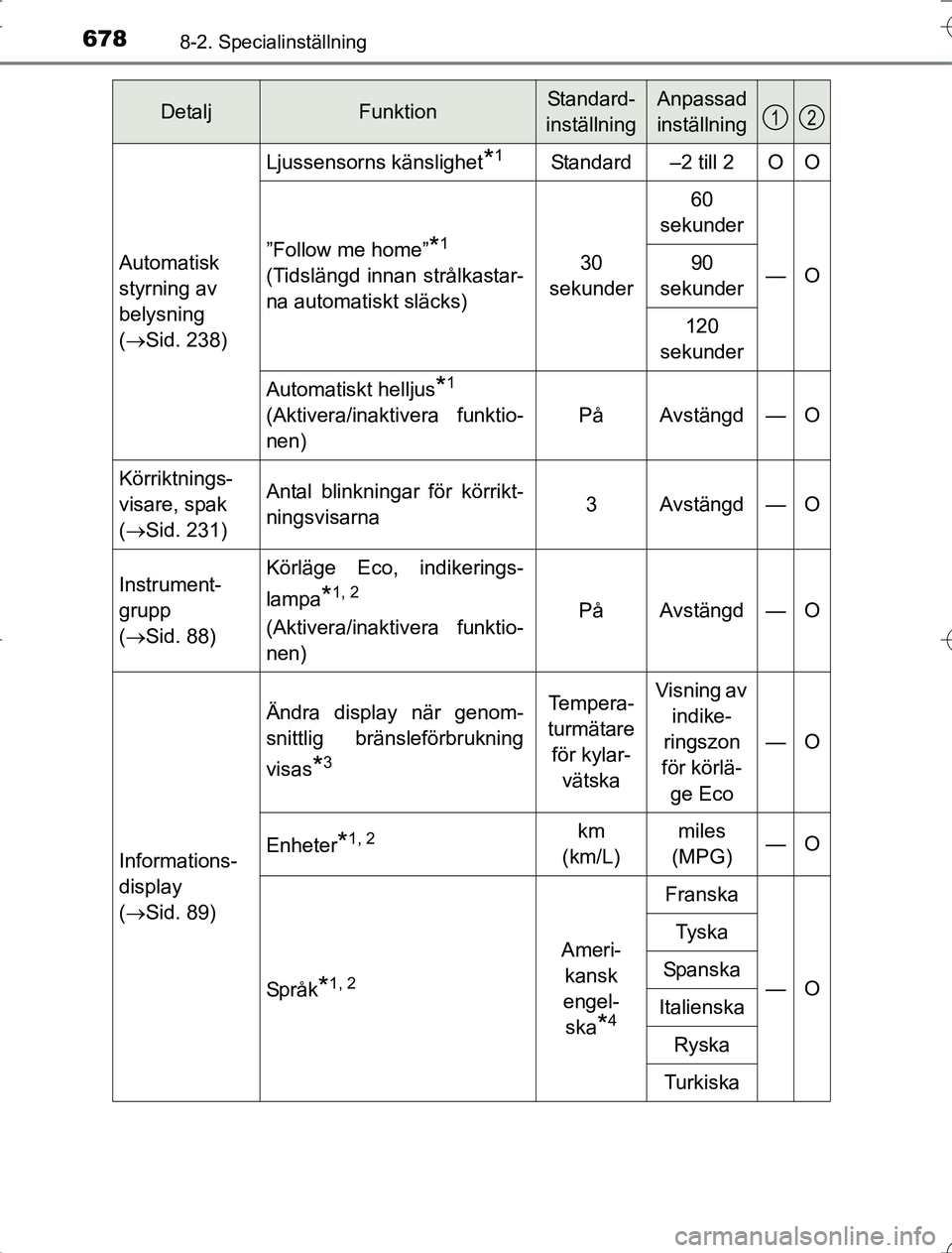

6788-2. Specialinställning
OM42A21
Automatisk
styrning av
belysning
( Sid. 238)
Ljussensorns känslighet*1Standard–2 till 2OO
”Follow me home”*1
(Tidslängd innan strålkastar-
na automatiskt släcks)30
sekunder
60
sekunder
—O90
sekunder
120
sekunder
Automatiskt helljus*1
(Aktivera/inaktivera funktio-
nen)PåAvstängd—O
Körriktnings-
visare, spak
(  Sid. 231)Antal blinkningar för körrikt-
ningsvisarna3Avstängd—O
Instrument-
grupp
( Sid. 88)Körläge Eco, indikerings-
lampa
*1, 2
(Aktivera/inaktivera funktio-
nen)PåAvstängd—O
Informations-
display
(  Sid. 89)
Ändra display när genom-
snittlig bränsleförbrukning
visas
*3
Tempera-
turmätare för kylar- vätskaVisning av indike-
ringszon
för körlä- ge Eco
—O
Enheter*1, 2km
(km/L)miles
(MPG)—O
Språk*1, 2
Ameri- kansk
engel- ska
*4
Franska
—O
Tyska
Spanska
Italienska
Ryska
Turkiska
DetaljFunktionStandard-
inställningAnpassad
inställning12
RAV4_OM_OM42A21SE_(SE).book Page 678 Wednesday, January 21, 2015 6:56 PM

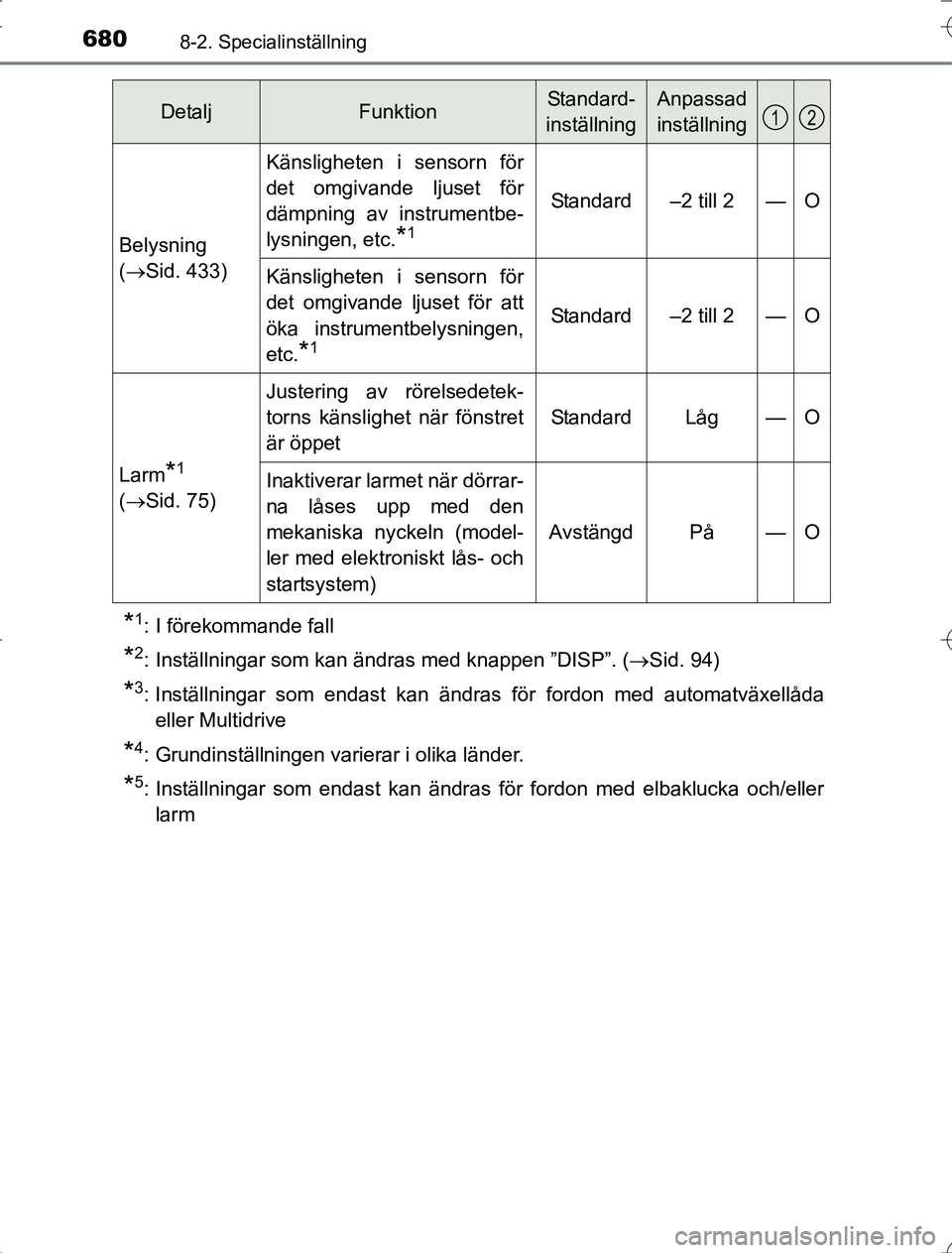

6808-2. Specialinställning
OM42A21
*1: I förekommande fall
*2: Inställningar som kan ändras med knappen ”DISP”. (Sid. 94)
*3: Inställningar som endast kan ändras för fordon med automatväxellåda
eller Multidrive
*4: Grundinställningen varierar i olika länder.
*5: Inställningar som endast kan ändras för fordon med elbaklucka och/ellerlarm
Belysning
( Sid. 433)
Känsligheten i sensorn för
det omgivande ljuset för
dämpning av instrumentbe-
lysningen, etc.
*1
Standard–2 till 2—O
Känsligheten i sensorn för
det omgivande ljuset för att
öka instrumentbelysningen,
etc.
*1
Standard–2 till 2—O
Larm*1
( Sid. 75)
Justering av rörelsedetek-
torns känslighet när fönstret
är öppet
StandardLåg—O
Inaktiverar larmet när dörrar-
na låses upp med den
mekaniska nyckeln (model-
ler med elektroniskt lås- och
startsystem)
AvstängdPå—O
DetaljFunktionStandard-
inställningAnpassad
inställning12
RAV4_OM_OM42A21SE_(SE).book Page 680 Wednesday, January 21, 2015 6:56 PM

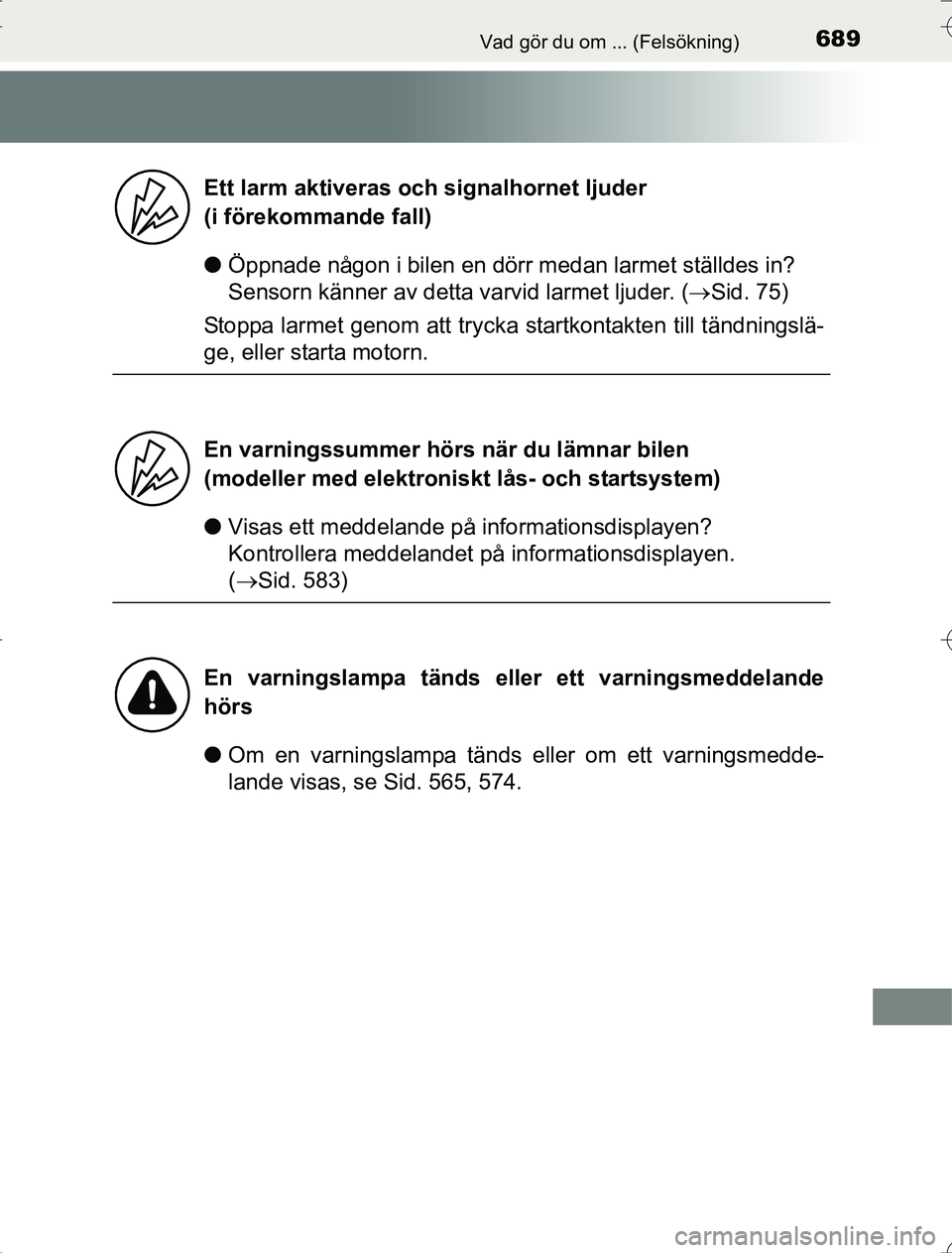

689Vad gör du om ... (Felsökning)
OM42A21
lÖppnade någon i bilen en dörr medan larmet ställdes in?
Sensorn känner av detta varvid larmet ljuder. ( Sid. 75)
Stoppa larmet genom att trycka startkontakten till tändningslä-
ge, eller starta motorn.
l Visas ett meddelande på informationsdisplayen?
Kontrollera meddelandet på informationsdisplayen.
(  Sid. 583)
l Om en varningslampa tänds eller om ett varningsmedde-
lande visas, se Sid. 565, 574.
Ett larm aktiveras och signalhornet ljuder
(i förekommande fall)
En varningssummer hörs när du lämnar bilen
(modeller med elektroniskt lås- och startsystem)
En varningslampa tänds el
ler ett varningsmeddelande
hörs
RAV4_OM_OM42A21SE_(SE).book Page 689 Wednesday, January 21, 2015 6:56 PM

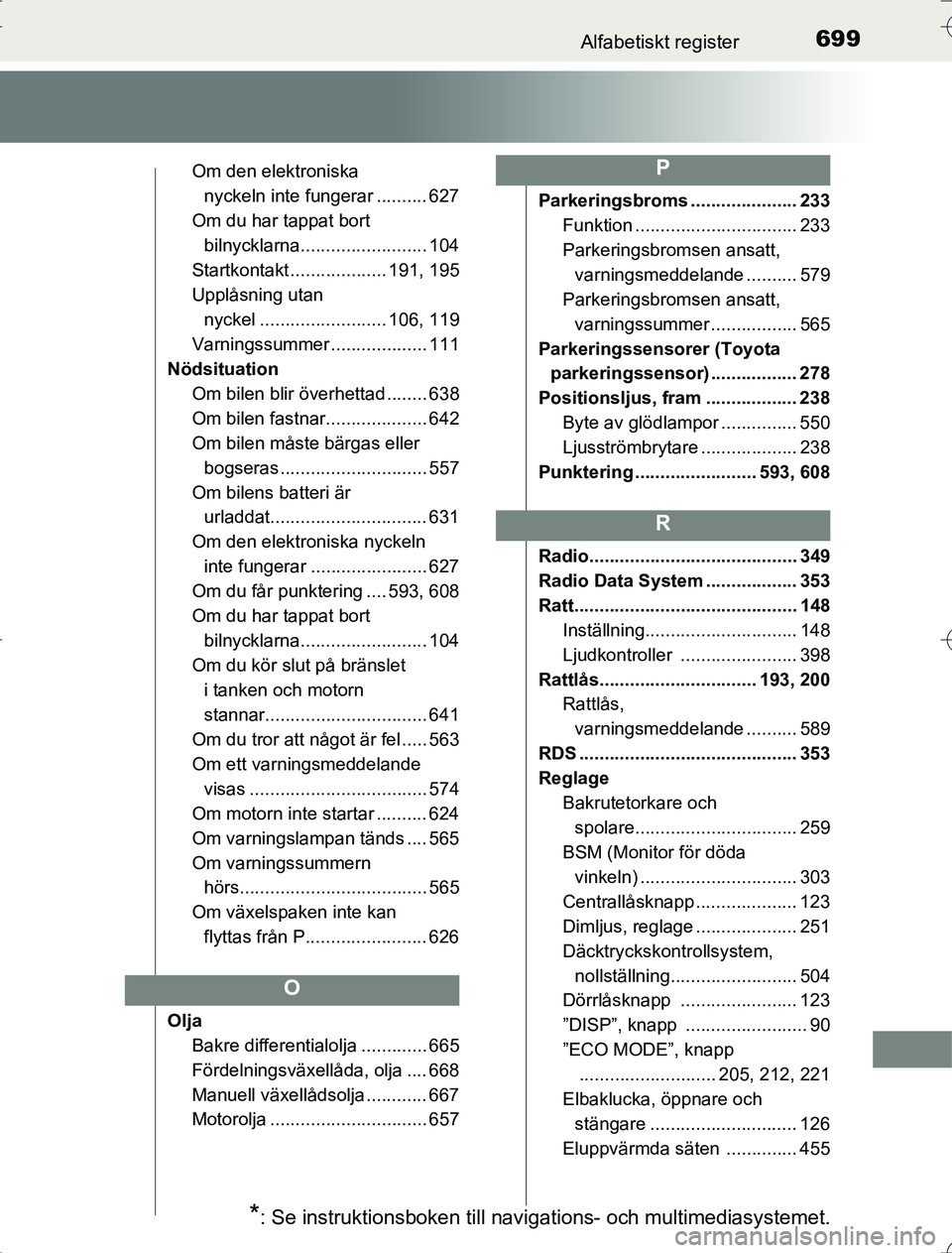

699Alfabetiskt register
OM42A21
Om den elektroniska nyckeln inte fungerar .......... 627
Om du har tappat bort bilnycklarna......................... 104
Startkontakt ................... 191, 195
Upplåsning utan
nyckel ......................... 106, 119
Varningssummer ................... 111
Nödsituation Om bilen blir överhettad ........ 638
Om bilen fastnar.................... 642
Om bilen måste bärgas eller bogseras ............................. 557
Om bilens batteri är urladdat............................... 631
Om den elektroniska nyckeln inte fungerar ....................... 627
Om du får punktering .... 593, 608
Om du har tappat bort
bilnycklarna......................... 104
Om du kör slut på bränslet
i tanken och motorn
stannar................................ 641
Om du tror att något är fel ..... 563
Om ett varningsmeddelande
visas ................................... 574
Om motorn inte startar .......... 624
Om varningslampan tänds .... 565
Om varningssummern hörs..................................... 565
Om växelspaken inte kan flyttas från P........................ 626
Olja Bakre differentialolja ............. 665
Fördelningsväxellåda, olja .... 668
Manuell växellådsolja ............ 667
Motorolja ............................... 657 Parkeringsbroms ..................... 233
Funktion ................................ 233
Parkeringsbromsen ansatt,
varningsmeddelande .......... 579
Parkeringsbromsen ansatt,
varningssummer ................. 565
Parkeringssensorer (Toyota parkeringssensor) ................. 278
Positionsljus, fram .................. 238 Byte av glödlampor ............... 550
Ljusströmbrytare ................... 238
Punktering ........................ 593, 608
Radio......................................... 349
Radio Data System .................. 353
Ratt............................................ 148 Inställning.............................. 148
Ljudkontroller ....................... 398
Rattlås............................... 193, 200 Rattlås,
varningsmeddelande .......... 589
RDS ........................................... 353
Reglage Bakrutetorkare och spolare................................ 259
BSM (Monitor för döda
vinkeln) ............................... 303
Centrallåsknapp .................... 123
Dimljus, reglage .................... 251
Däcktryckskontrollsystem, nollställning......................... 504
Dörrlåsknapp ....................... 123
”DISP”, knapp ........................ 90
”ECO MODE”, knapp ........................... 205, 212, 221
Elbaklucka, öppnare och stängare ............................. 126
Eluppvärmda säten .............. 455
O
P
R
*: Se instruktionsboken till navigations- och multimediasystemet.
RAV4_OM_OM42A21SE_(SE).book Page 699 Wednesday, January 21, 2015 6:56 PM

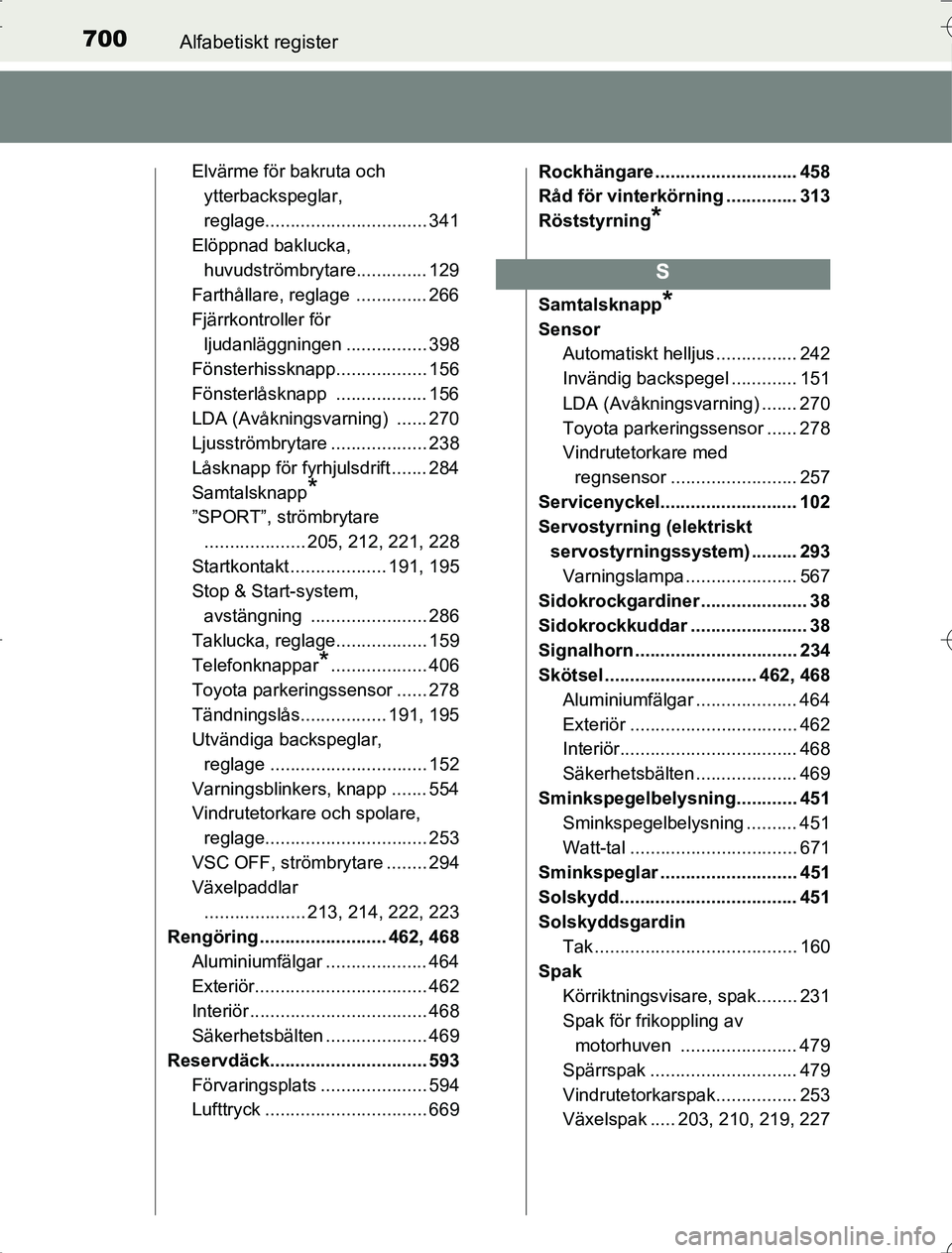

700Alfabetiskt register
OM42A21
Elvärme för bakruta och ytterbackspeglar,
reglage................................ 341
Elöppnad baklucka, huvudströmbrytare.............. 129
Farthållare, reglage .............. 266
Fjärrkontroller för ljudanläggningen ................ 398
Fönsterhissknapp... ............... 156
Fönsterlåsknapp .................. 156
LDA (Avåkningsvarning) ...... 270
Ljusströmbrytare ................... 238
Låsknapp för fyrhjulsdrift ....... 284
Samtalsknapp
*
”SPORT”, strömbrytare .................... 205, 212, 221, 228
Startkontakt ................... 191, 195
Stop & Start-system, avstängning ....................... 286
Taklucka, reglage.................. 159
Telefonknappar
*................... 406
Toyota parkeringssensor ...... 278
Tändningslås................. 191, 195
Utvändiga backspeglar, reglage ............................... 152
Varningsblinkers, knapp ....... 554
Vindrutetorkare och spolare, reglage................................ 253
VSC OFF, strömbrytare ........ 294
Växelpaddlar .................... 213, 214, 222, 223
Rengöring ......................... 462, 468 Aluminiumfälgar .................... 464
Exteriör.................................. 462
Interiör ................................... 468
Säkerhetsbälten .................... 469
Reservdäck............................... 593 Förvaringsplats ..................... 594
Lufttryck ................................ 669 Rockhängare ............................ 458
Råd för vinterkörning .............. 313
Röststyrning
*
Samtalsknapp*
Sensor
Automatiskt helljus ................ 242
Invändig backspegel ............. 151
LDA (Avåkningsvarning) ....... 270
Toyota parkeringssensor ...... 278
Vindrutetorkare med
regnsensor ......................... 257
Servicenyckel........................... 102
Servostyrning (elektriskt servostyrningssystem) ......... 293 Varningslampa ...................... 567
Sidokrockgardiner ..................... 38
Sidokrockkuddar ....................... 38
Signalhorn ................................ 234
Skötsel .............................. 462, 468
Aluminiumfälgar .................... 464
Exteriör ................................. 462
Interiör................................... 468
Säkerhetsbälten .................... 469
Sminkspegelbelysning............ 451 Sminkspegelbelysning .......... 451
Watt-tal ................................. 671
Sminkspeglar ........................... 451
Solskydd................................... 451
Solskyddsgardin Tak ........................................ 160
Spak
Körriktningsvisare, spak........ 231
Spak för frikoppling av motorhuven ....................... 479
Spärrspak ............................. 479
Vindrutetorkarspak................ 253
Växelspak ..... 203, 210, 219, 227
S
RAV4_OM_OM42A21SE_(SE).book Page 700 Wednesday, January 21, 2015 6:56 PM
