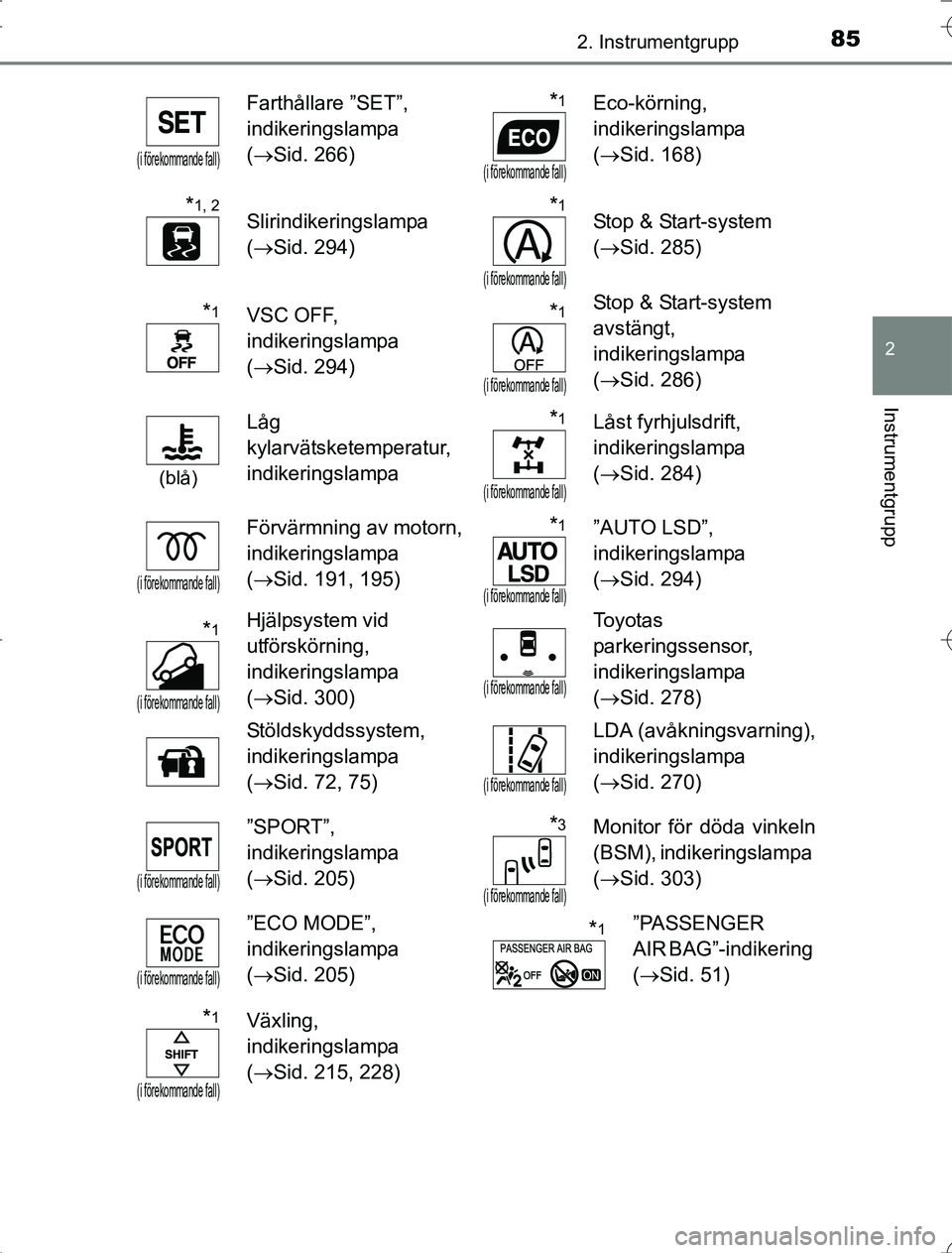

852. Instrumentgrupp
2
Instrumentgrupp
OM42A21
(i förekommande fall)
Farthållare ”SET”,
indikeringslampa
(Sid. 266)*1
(i förekommande fall)
Eco-körning,
indikeringslampa
(Sid. 168)
*1, 2Slirindikeringslampa
(Sid. 294)*1
(i förekommande fall)
Stop & Start-system
(Sid. 285)
*1VSC OFF,
indikeringslampa
(Sid. 294)*1
(i förekommande fall)
Stop & Start-system
avstängt,
indikeringslampa
(Sid. 286)
(blå)
Låg
kylarvätsketemperatur,
indikeringslampa*1
(i förekommande fall)
Låst fyrhjulsdrift,
indikeringslampa
(Sid. 284)
(i förekommande fall)
Förvärmning av motorn,
indikeringslampa
(Sid. 191, 195)*1
(i förekommande fall)
”AUTO LSD”,
indikeringslampa
(Sid. 294)
*1
(i förekommande fall)
Hjälpsystem vid
utförskörning,
indikeringslampa
(Sid. 300)
(i förekommande fall)
Toyotas
parkeringssensor,
indikeringslampa
(Sid. 278)
Stöldskyddssystem,
indikeringslampa
( Sid. 72, 75)
(i förekommande fall)
LDA (avåkningsvarning),
indikeringslampa
(Sid. 270)
(i förekommande fall)
”SPORT”,
indikeringslampa
(Sid. 205)*3
(i förekommande fall)
Monitor för döda vinkeln
(BSM), indikeringslampa
(Sid. 303)
(i förekommande fall)
”ECO MODE”,
indikeringslampa
(Sid. 205)*1”PASSENGER
AIR BAG”-indikering
(Sid. 51)
*1
(i förekommande fall)
Växling,
indikeringslampa
(Sid. 215, 228)
RAV4_OM_OM42A21SE_(SE).book Page 85 Wednesday, January 21, 2015 6:56 PM

1073-2. Öppna, stänga och låsa dörrarna
3
Komponenternas funktion
OM42A21
Framdörrar
Ta tag i dörrhandtaget för att låsa
upp dörrarna.
Se till att sensorn på handtagets
baksida vidrörs.
Dörrarna kan inte låsas upp förrän
tidigast 3 sekunder efter att de har
låsts.
Tryck på låssensorn (fördjupning-
en på dörrhandtagets övre del) för
att låsa alla dörrarna.
Kontrollera att dörren är ordentligt
låst.
Låsa upp och låsa dörrarna
RAV4_OM_OM42A21SE_(SE).book Page 107 Wednesday, January 21, 2015 6:56 PM

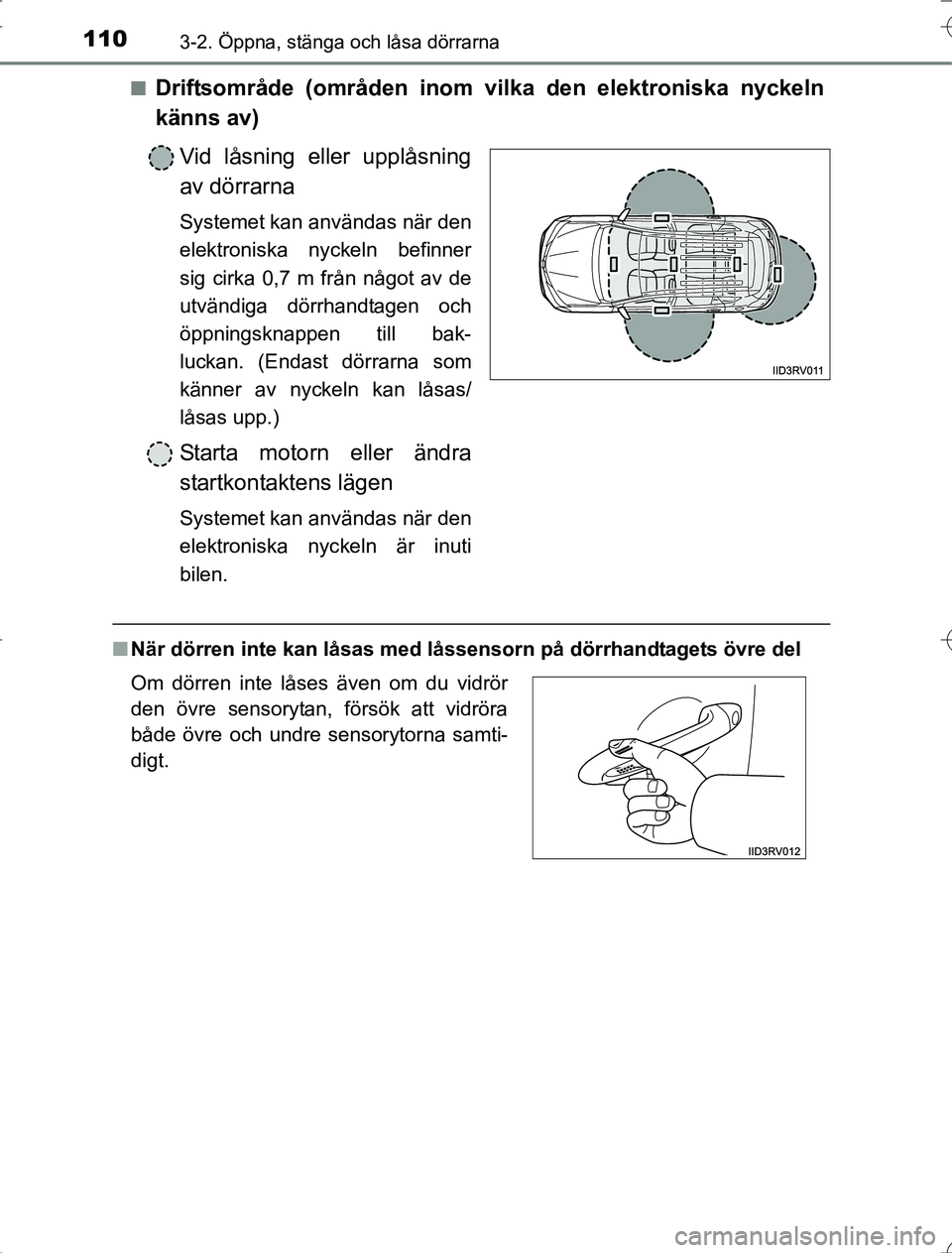

1103-2. Öppna, stänga och låsa dörrarna
OM42A21n
Driftsområde (områden inom
vilka den elektroniska nyckeln
känns av)
Vid låsning eller upplåsning
av dörrarna
Systemet kan användas när den
elektroniska nyckeln befinner
sig cirka 0,7 m från något av de
utvändiga dörrhandtagen och
öppningsknappen till bak-
luckan. (Endast dörrarna som
känner av nyckeln kan låsas/
låsas upp.)
Starta motorn eller ändra
startkontaktens lägen
Systemet kan användas när den
elektroniska nyckeln är inuti
bilen.
nNär dörren inte kan låsas med låssen sorn på dörrhandtagets övre del
Om dörren inte låses även om du vidrör
den övre sensorytan, försök att vidröra
både övre och undre sensorytorna samti-
digt.
RAV4_OM_OM42A21SE_(SE).book Page 110 Wednesday, January 21, 2015 6:56 PM

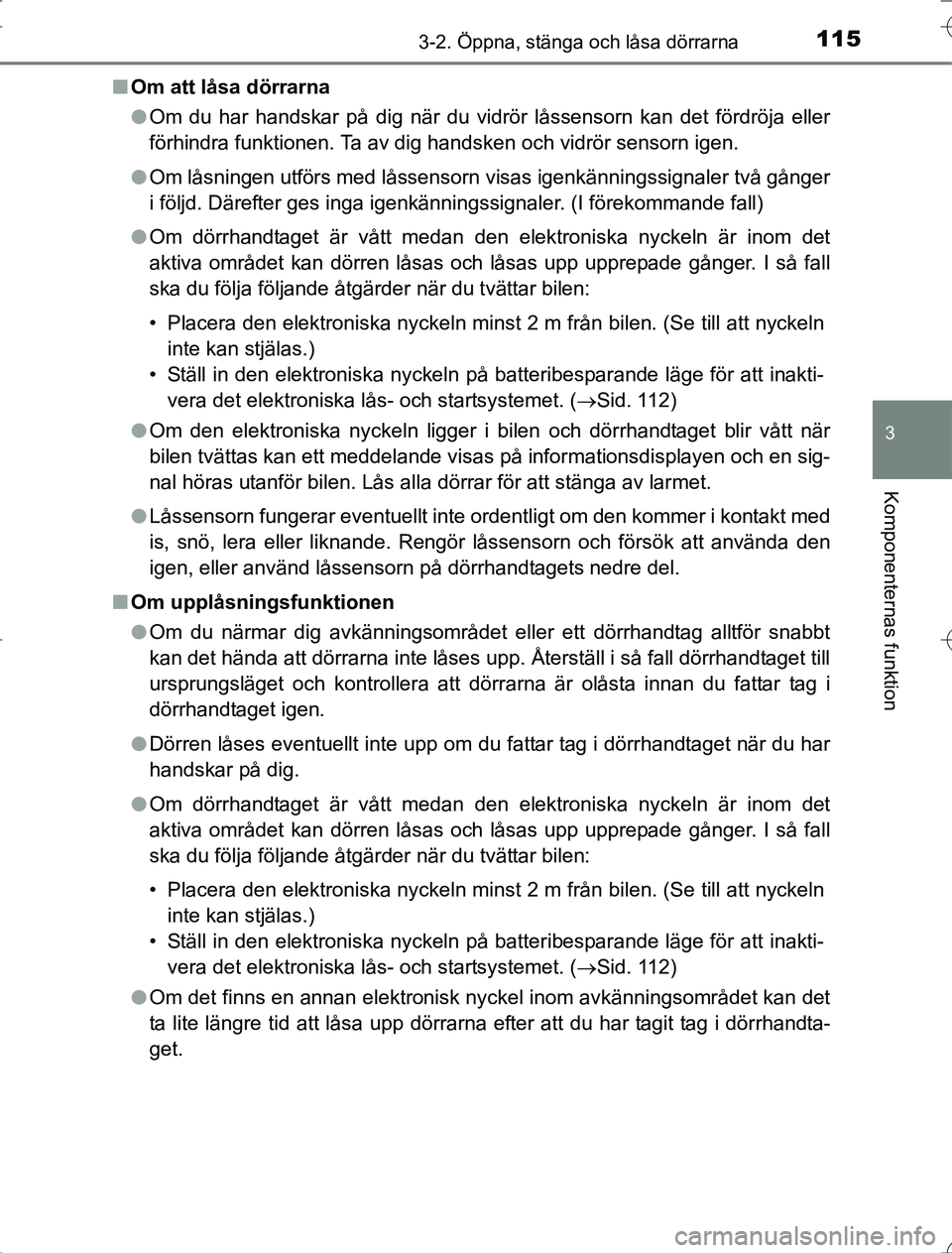

1153-2. Öppna, stänga och låsa dörrarna
3
Komponenternas funktion
OM42A21n
Om att låsa dörrarna
lOm du har handskar på dig när du vidrör låssensorn kan det fördröja eller
förhindra funktionen. Ta av dig handsken och vidrör sensorn igen.
l Om låsningen utförs med låssensorn visas igenkänningssignaler två gånger
i följd. Därefter ges inga igenkänningssignaler. (I förekommande fall)
l Om dörrhandtaget är vått medan den elektroniska nyckeln är inom det
aktiva området kan dörren låsas och låsas upp upprepade gånger. I så fall
ska du följa följande åtgärder när du tvättar bilen:
• Placera den elektroniska nyckeln minst 2 m från bilen. (Se till att nyckeln
inte kan stjälas.)
• Ställ in den elektroniska nyckeln på batteribesparande läge för att inakti- vera det elektroniska lås- och startsystemet. (Sid. 112)
l Om den elektroniska nyckeln ligger i bilen och dörrhandtaget blir vått när
bilen tvättas kan ett meddelande visas på informationsdisplayen och en sig-
nal höras utanför bilen. Lås alla dörrar för att stänga av larmet.
l Låssensorn fungerar eventuellt inte ordentligt om den kommer i kontakt med
is, snö, lera eller liknande. Rengör låssensorn och försök att använda den
igen, eller använd låssensorn på dörrhandtagets nedre del.
n Om upplåsningsfunktionen
lOm du närmar dig avkänningsområdet eller ett dörrhandtag alltför snabbt
kan det hända att dörrarna inte låses upp. Återställ i så fall dörrhandtaget till
ursprungsläget och kontrollera att dörrarna är olåsta innan du fattar tag i
dörrhandtaget igen.
l Dörren låses eventuellt inte upp om du fattar tag i dörrhandtaget när du har
handskar på dig.
l Om dörrhandtaget är vått medan den elektroniska nyckeln är inom det
aktiva området kan dörren låsas och låsas upp upprepade gånger. I så fall
ska du följa följande åtgärder när du tvättar bilen:
• Placera den elektroniska nyckeln minst 2 m från bilen. (Se till att nyckeln
inte kan stjälas.)
• Ställ in den elektroniska nyckeln på batteribesparande läge för att inakti- vera det elektroniska lås- och startsystemet. (Sid. 112)
l Om det finns en annan elektronisk nyckel inom avkänningsområdet kan det
ta lite längre tid att låsa upp dörrarna efter att du har tagit tag i dörrhandta-
get.
RAV4_OM_OM42A21SE_(SE).book Page 115 Wednesday, January 21, 2015 6:56 PM

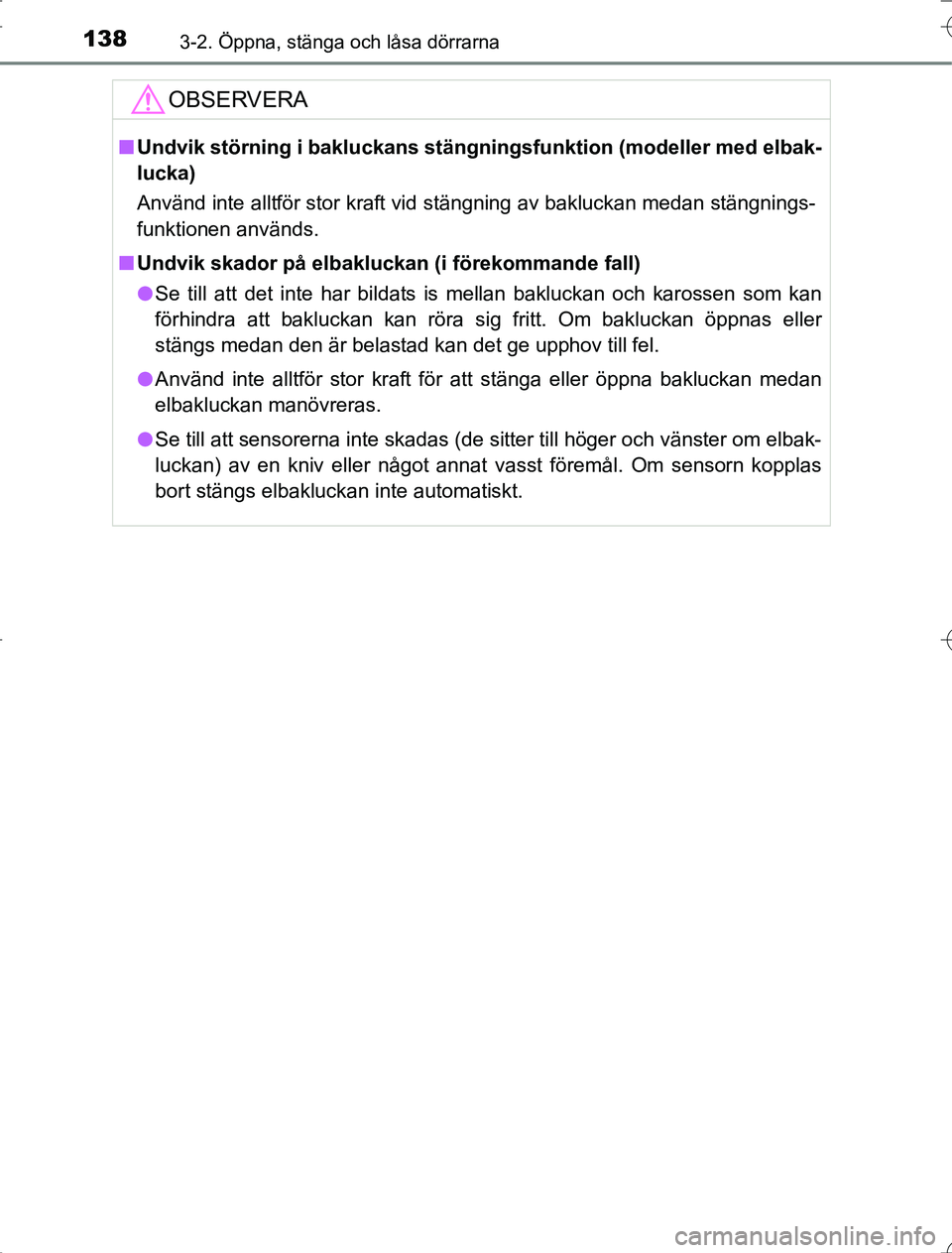

1383-2. Öppna, stänga och låsa dörrarna
OM42A21
OBSERVERA
nUndvik störning i bakl uckans stängningsfunktion (modeller med elbak-
lucka)
Använd inte alltför stor kraft vid stängning av bakluckan medan stängnings-
funktionen används.
n Undvik skador på elbakluckan (i förekommande fall)
l Se till att det inte har bildats is mellan bakluckan och karossen som kan
förhindra att bakluckan kan röra sig fritt. Om bakluckan öppnas eller
stängs medan den är belastad kan det ge upphov till fel.
l Använd inte alltför stor kraft för att stänga eller öppna bakluckan medan
elbakluckan manövreras.
l Se till att sensorerna inte skadas (de sitter till höger och vänster om elbak-
luckan) av en kniv eller något annat vasst föremål. Om sensorn kopplas
bort stängs elbakluckan inte automatiskt.
RAV4_OM_OM42A21SE_(SE).book Page 138 Wednesday, January 21, 2015 6:56 PM

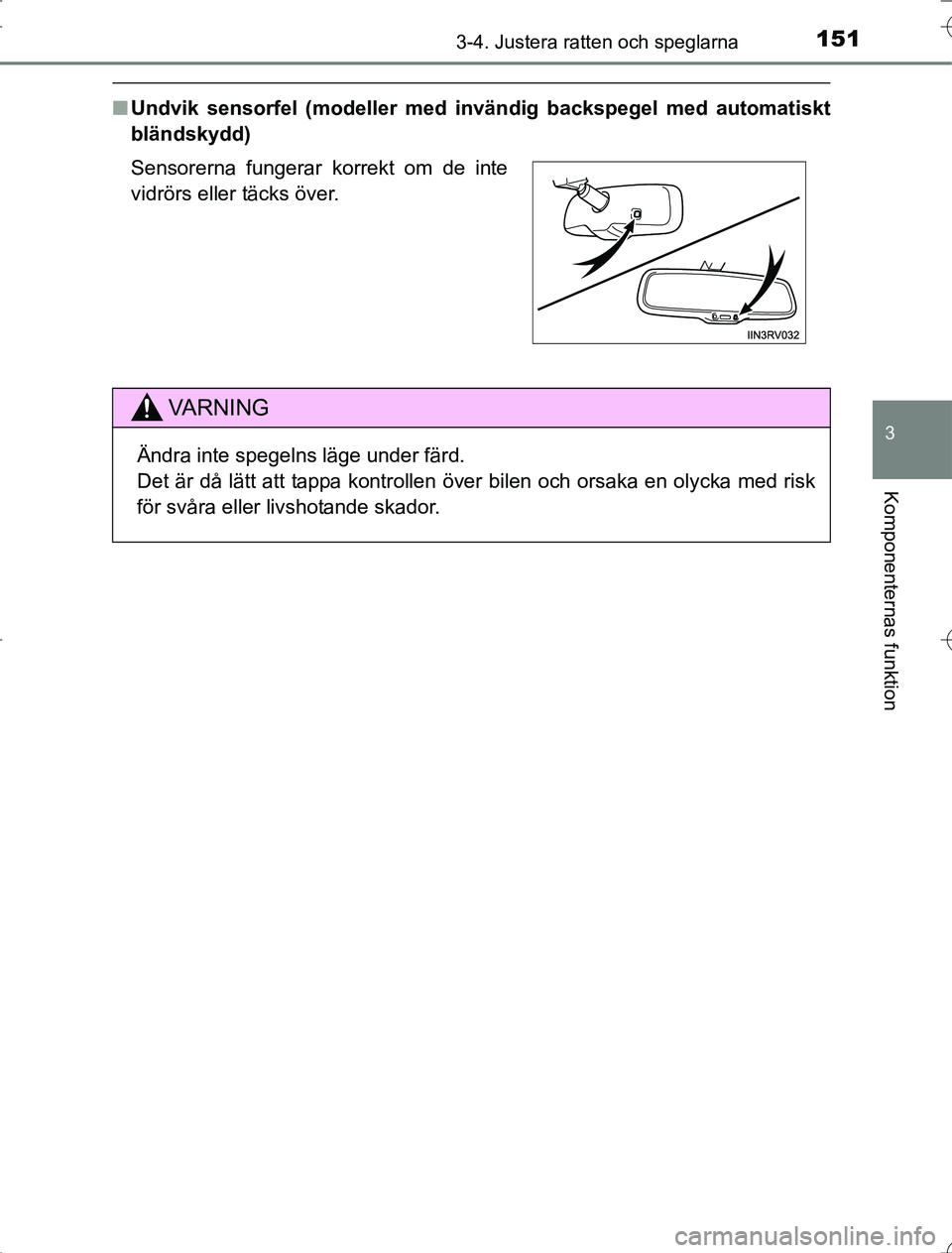

1513-4. Justera ratten och speglarna
3
Komponenternas funktion
OM42A21
nUndvik sensorfel (modeller med invändig backspegel med automatiskt
bländskydd)
Sensorerna fungerar korrekt om de inte
vidrörs eller täcks över.
VA R N I N G
Ändra inte spegelns läge under färd.
Det är då lätt att tappa kontrollen över bilen och orsaka en olycka med risk
för svåra eller livshotande skador.
RAV4_OM_OM42A21SE_(SE).book Page 151 Wednesday, January 21, 2015 6:56 PM

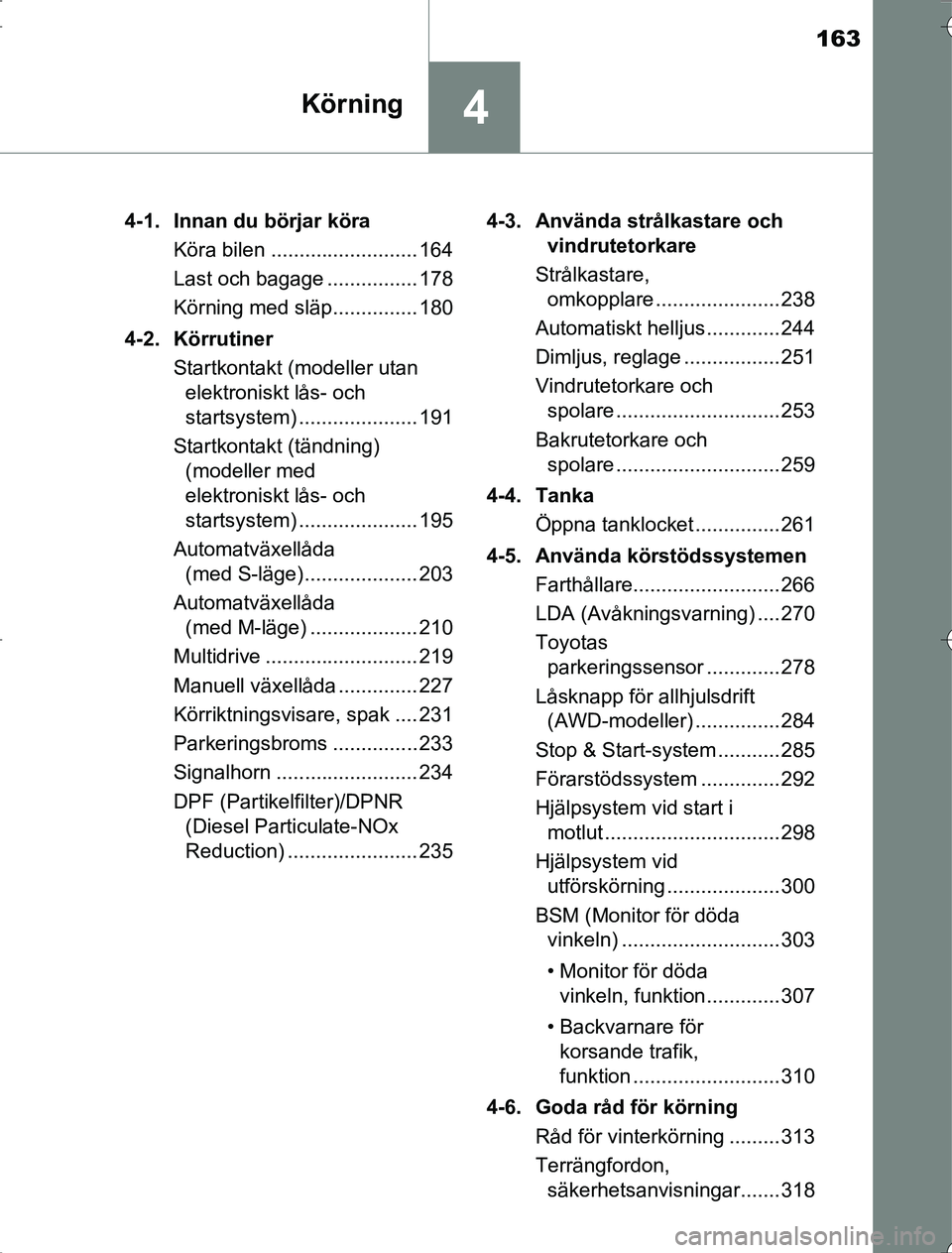

163
4Körning
OM42A214-1. Innan du börjar köra
Köra bilen .......................... 164
Last och bagage ................ 178
Körning med släp............... 180
4-2. Körrutiner Startkontakt (modeller utan elektroniskt lås- och
startsystem) ..................... 191
Startkontakt (tändning) (modeller med
elektroniskt lås- och
startsystem) ..................... 195
Automatväxellåda (med S-läge) .................... 203
Automatväxellåda (med M-läge) ................... 210
Multidrive ........................... 219
Manuell växellåda .............. 227
Körriktningsvisare, spak .... 231
Parkeringsbroms ............... 233
Signalhorn ......................... 234
DPF (Partikelfilter)/DPNR (Diesel Particulate-NOx
Reduction) ....................... 235 4-3. Använda strålkastare och
vindrutetorkare
Strålkastare, omkopplare ...................... 238
Automatiskt helljus ............. 244
Dimljus, reglage ................. 251
Vindrutetorkare och spolare ............................. 253
Bakrutetorkare och spolare ............................. 259
4-4. Tanka Öppna tanklocket ............... 261
4-5. Använda körstödssystemen Farthållare.......................... 266
LDA (Avåkningsvarning) .... 270
Toyotas parkeringssensor ............. 278
Låsknapp för allhjulsdrift (AWD-modeller) ............... 284
Stop & Start-system ........... 285
Förarstödssystem .............. 292
Hjälpsystem vid start i motlut ............................... 298
Hjälpsystem vid utförskörning .................... 300
BSM (Monitor för döda vinkeln) ............................ 303
• Monitor för döda
vinkeln, funktion............. 307
• Backvarnare för korsande trafik,
funktion .......................... 310
4-6. Goda råd för körning Råd för vinterkörning ......... 313
Terrängfordon, säkerhetsanvisningar....... 318
RAV4_OM_OM42A21SE_(SE).book Page 163 Wednesday, January 21, 2015 6:56 PM

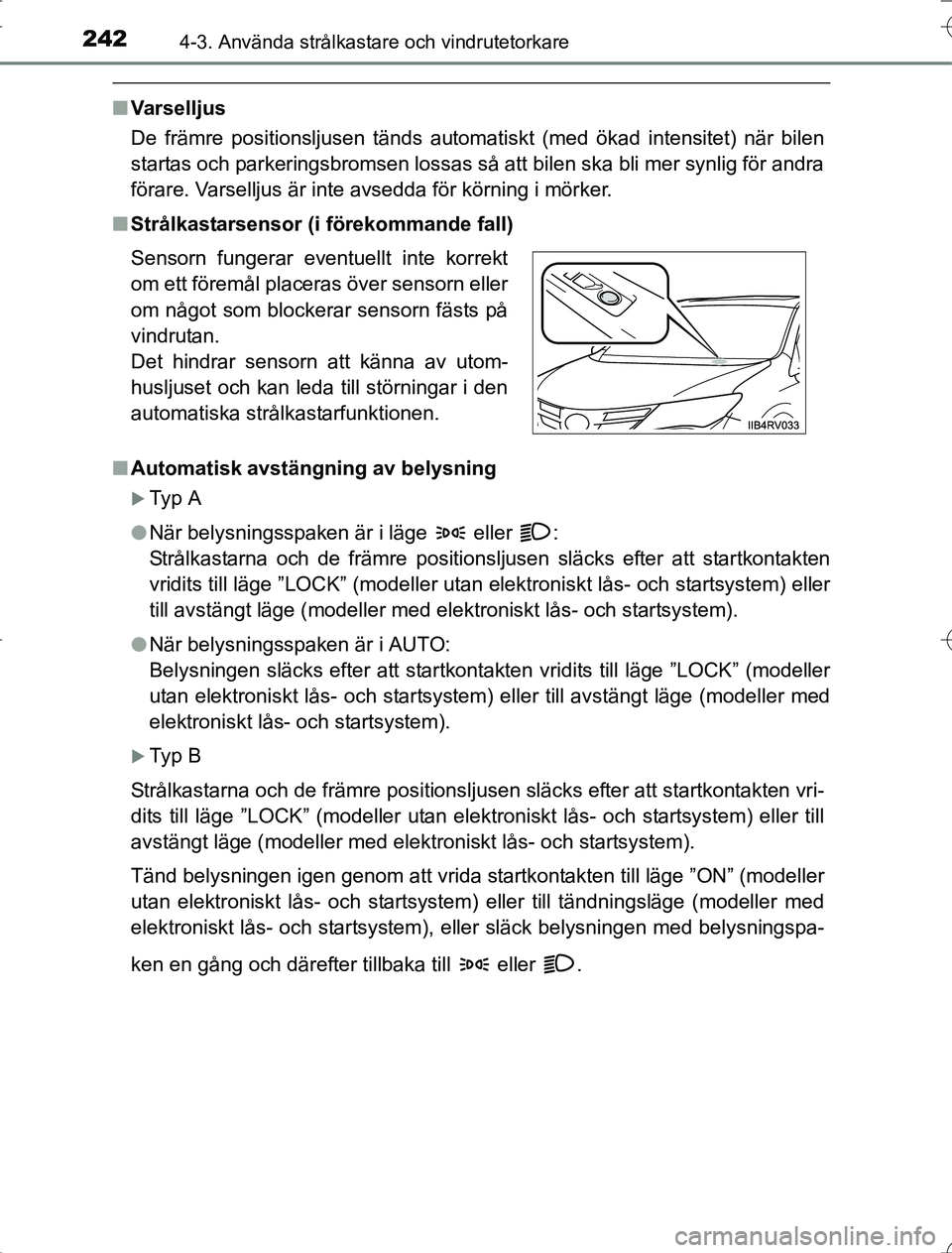

2424-3. Använda strålkastare och vindrutetorkare
OM42A21
nVarselljus
De främre positionsljusen tänds automatiskt (med ökad intensitet) när bilen
startas och parkeringsbromsen lossas så att bilen ska bli mer synlig för andra
förare. Varselljus är inte avsedda för körning i mörker.
n Strålkastarsensor (i förekommande fall)
n Automatisk avstängning av belysning
Ty p A
l När belysningsspaken är i läge eller :
Strålkastarna och de främre positionsljusen släcks efter att startkontakten
vridits till läge ”LOCK” (modeller utan elektroniskt lås- och startsystem) eller
till avstängt läge (modeller med elektroniskt lås- och startsystem).
l När belysningsspaken är i AUTO:
Belysningen släcks efter att startkontakten vridits till läge ”LOCK” (modeller
utan elektroniskt lås- och startsystem) eller till avstängt läge (modeller med
elektroniskt lås- och startsystem).
Ty p B
Strålkastarna och de främre positionsljusen släcks efter att startkontakten vri-
dits till läge ”LOCK” (modeller utan elektroniskt lås- och startsystem) eller till
avstängt läge (modeller med elektroniskt lås- och startsystem).
Tänd belysningen igen genom att vrida star tkontakten till läge ”ON” (modeller
utan elektroniskt lås- och startsystem) eller till tändningsläge (modeller med
elektroniskt lås- och startsystem), eller släck belysningen med belysningspa-
ken en gång och därefter tillbaka till eller . Sensorn fungerar eventuellt inte korrekt
om ett föremål placeras över sensorn eller
om något som blockerar sensorn fästs på
vindrutan.
Det hindrar sensorn att känna av utom-
husljuset och kan leda till störningar i den
automatiska strålkastarfunktionen.
RAV4_OM_OM42A21SE_(SE).book Page 242 Wednesday, January 21, 2015 6:56 PM

2434-3. Använda strålkastare och vindrutetorkare
4
Körning
OM42A21n
Tända strålkastare, påminnelsesummer
Modeller utan elektroniskt lås- och startsystem
En summerton hörs om startkontakten vrids till läge ”LOCK”, nyckeln tas ur
och förardörren öppnas medan strålkastarna är tända.
Modeller med elektroniskt lås- och startsystem
En summerton hörs om startkontakten trycks till avstängt läge och förardör-
ren öppnas medan strålkastarna är tända.
n Automatisk strålkastarinställning (i förekommande fall)
Strålkastarnas höjd ställs in automatiskt beroende på antalet passagerare
och lasten i bilen så att strålkastarljuset inte ska blända andra trafikanter.
n Specialinställningar
Inställningar (t.ex. ljussensorns känslighet) kan ändras.
(Funktioner som kan specialinställas: Sid. 676)
OBSERVERA
nUndvik att batteriet laddas ur
Låt inte belysningen vara på längre än nödvändigt om motorn inte är igång.
RAV4_OM_OM42A21SE_(SE).book Page 243 Wednesday, January 21, 2015 6:56 PM

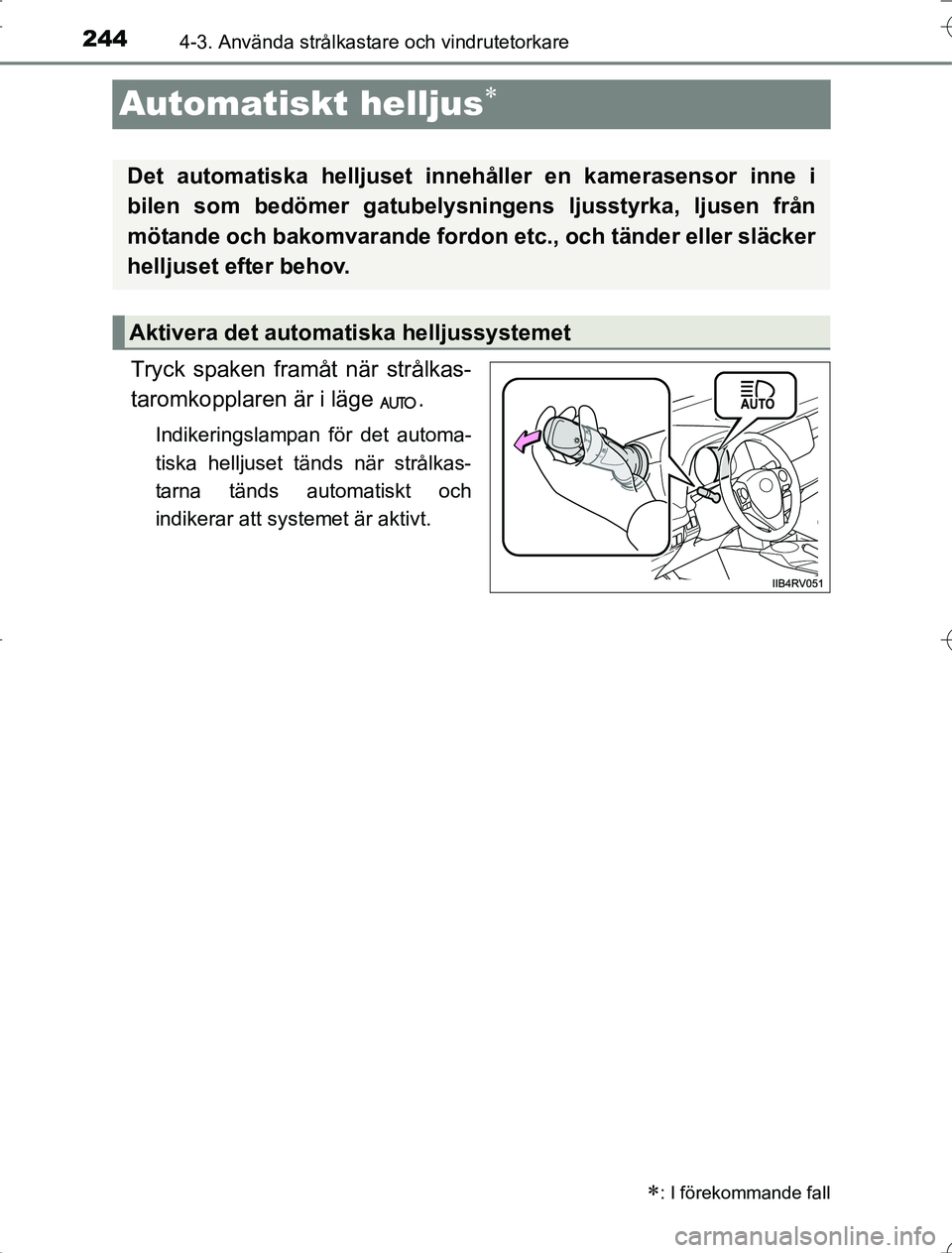

2444-3. Använda strålkastare och vindrutetorkare
OM42A21
Automatiskt helljus
Tryck spaken framåt när strålkas-
taromkopplaren är i läge .
Indikeringslampan för det automa-
tiska helljuset tänds när strålkas-
tarna tänds automatiskt och
indikerar att systemet är aktivt.
: I förekommande fall
Det automatiska helljuset innehåller en kamerasensor inne i
bilen som bedömer gatubelysni ngens ljusstyrka, ljusen från
mötande och bakomvarande fordon etc., och tänder eller släcker
helljuset efter behov.
Aktivera det automatiska helljussystemet
RAV4_OM_OM42A21SE_(SE).book Page 244 Wednesday, January 21, 2015 6:56 PM
