TOYOTA RAV4 2014 Instructieboekje (in Dutch)

5816-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A21E_(EE)
*1: Auto's met 3ZR-FE en 3ZR-FAE motor
*2: Auto's met 2AR-FE motor
*3: Auto's met 1AD-FTV motor
*4: Auto's met 2AD-FTV en 2AD-FHV motor
*5: Auto's zonder gasontladingskoplampen
*6: Auto's met gasontladingskoplampen
33H-LP LH-LO
10*5Linker koplamp (dimlicht), draaiknop kop-
lampverstelling, verticale koplampver-
stelling
15*6
34H-LP RH-LO10*5 Rechter koplamp (dimlicht)15*6
35SPARE10Reservezekering
36SPARE20Reservezekering
37SPARE30Reservezekering
ZekeringAmpèreCircuit

5826-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A21E_(EE)■

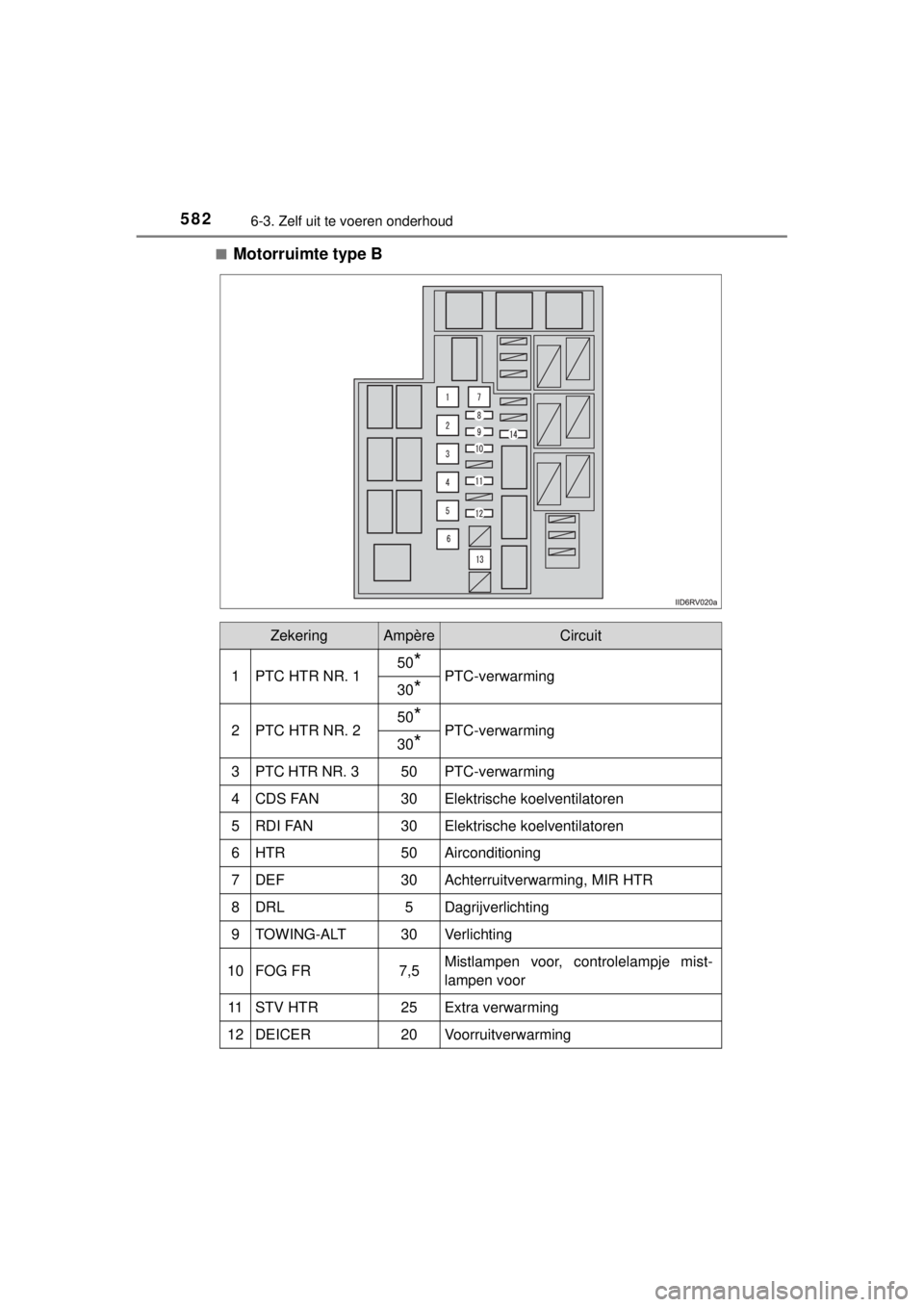

Motorruimte type B
ZekeringAmpèreCircuit
1PTC HTR NR. 150*PTC-verwarming30*
2PTC HTR NR. 250*PTC-verwarming30*
3PTC HTR NR. 350PTC-verwarming
4CDS FAN30Elektrische koelventilatoren
5RDI FAN30Elektrische koelventilatoren
6HTR50Airconditioning
7DEF30Achterruitverwarming, MIR HTR
8DRL5Dagrijverlichting
9TOWING-ALT30Verlichting
10FOG FR7,5Mistlampen voor, controlelampje mist-
lampen voor
11STV HTR25Extra verwarming
12DEICER20Voorruitverwarming

5836-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A21E_(EE)

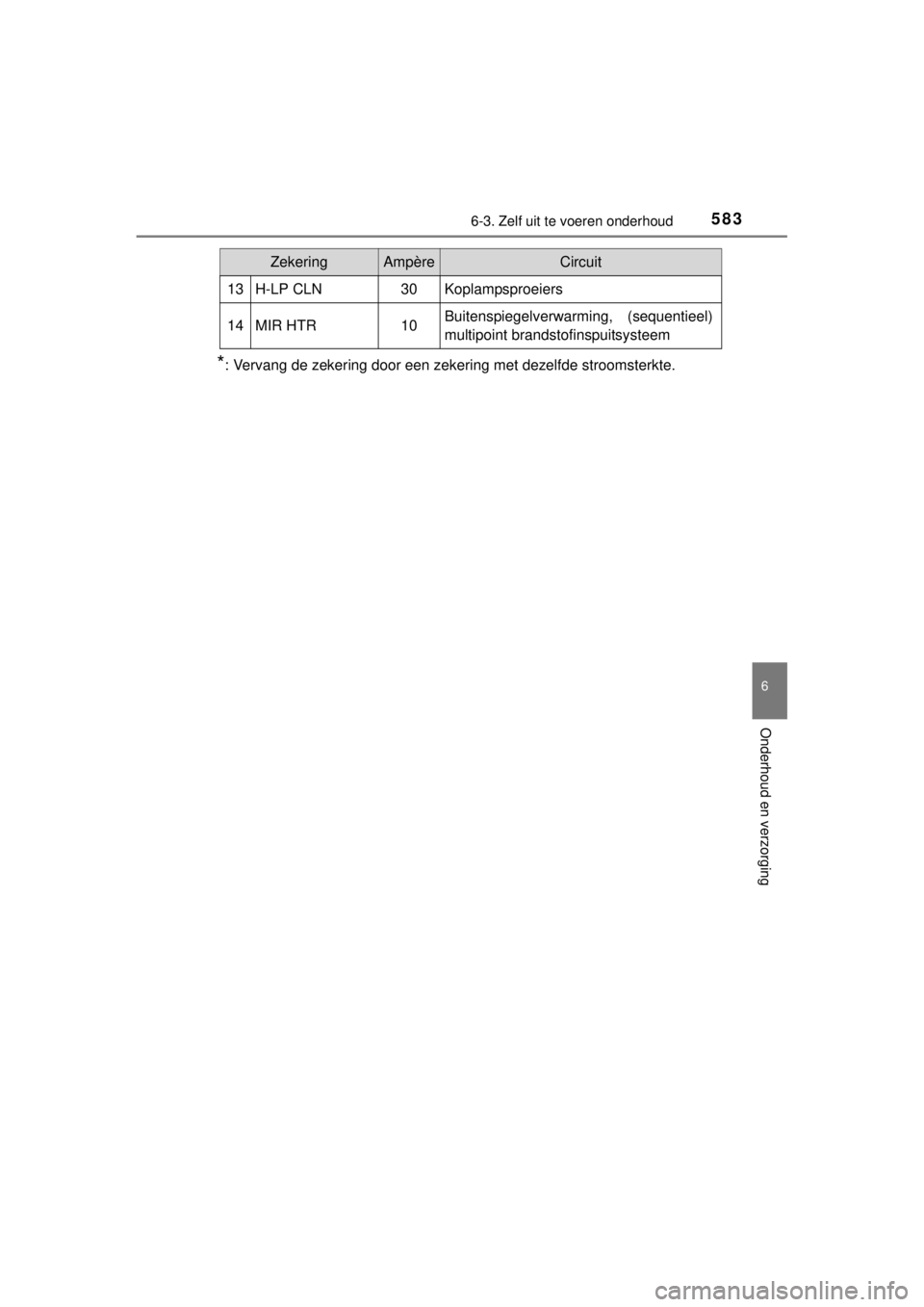

*: Vervang de zekering door een zekering met dezelfde stroomsterkte.
13H-LP CLN30Koplampsproeiers
14MIR HTR10Buitenspiegelverwarming, (sequentieel)
multipoint brandstofinspuitsysteem
ZekeringAmpèreCircuit

5846-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A21E_(EE)■
Onder het dashboard
ZekeringAmpèreCircuit
1STOP7,5Remlichten
2S/ROOF10Schuifdak
3AM15IG1 NR. 1, IG1 NR. 2, IG1 NR. 3, ACC
4OBD7,5Diagnosesysteem
5D/L NR. 220Centrale vergrendeling (portieren),
hoofd-body-ECU
6FOG RR7,5Mistachterlicht, controlelampje mistach-
terlicht
7D/L BACK10Centrale vergrendeling (achterklep)
8P/OUTLET NR. 115Accessoireaansluitingen
9DOOR D20Elektrisch bedienbare ruit bestuurders-
portier
10DOOR R/R20Elektrisch bedienbare ruit portier rechts
achter
11DOOR R/L20Elektrisch bedienbare ruit portier links
achter
12WIP RR15Achterruitenwisser
13WSH15Ruitensproeier, ruitensproeier achter
14GAUGE7,5Achteruitrijlichten, Blind Spot Monitor-
systeem, binnenspiegel

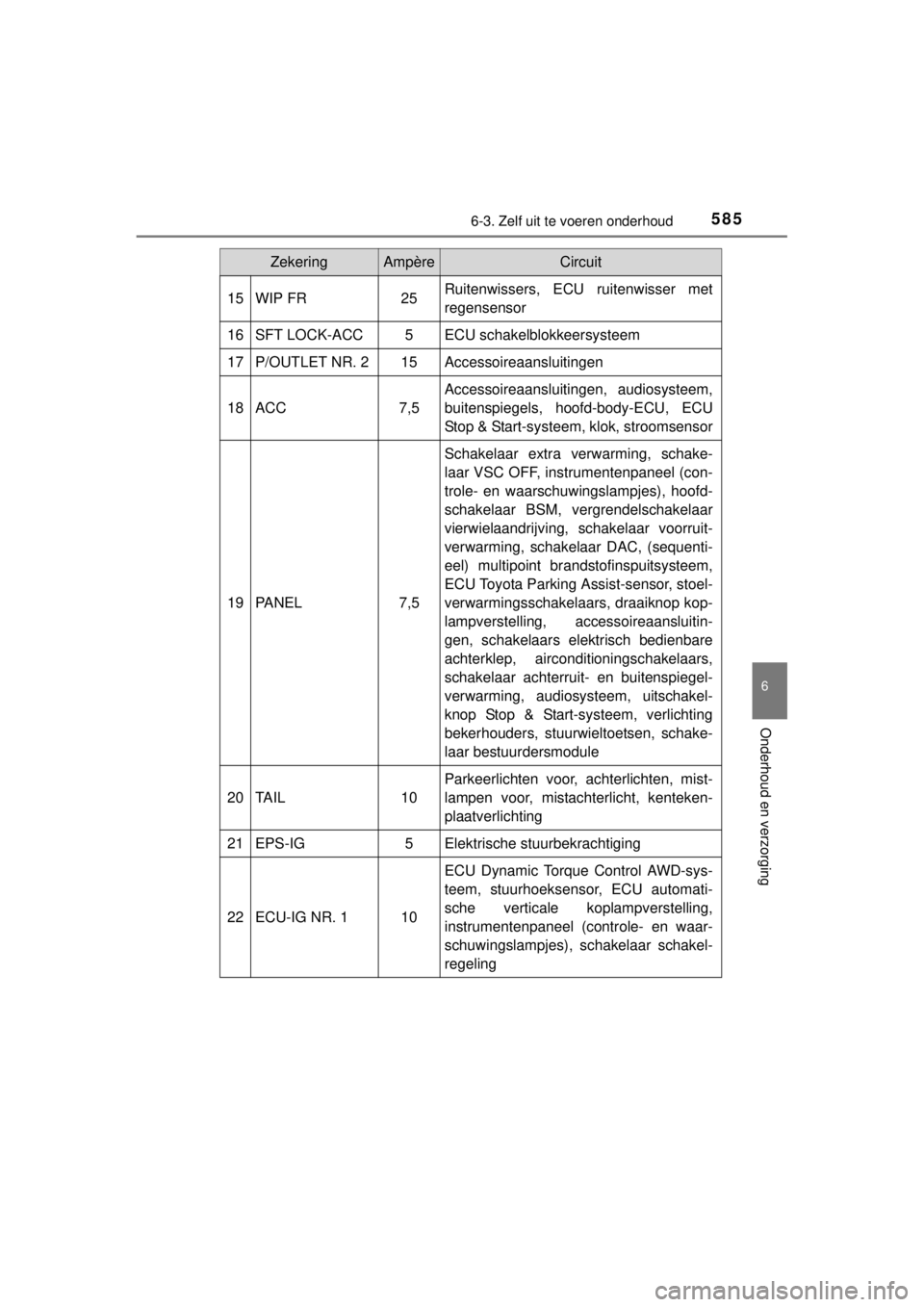

5856-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A21E_(EE)
15WIP FR25Ruitenwissers, ECU ruitenwisser met
regensensor
16SFT LOCK-ACC5ECU schakelblokkeersysteem
17P/OUTLET NR. 215Accessoireaansluitingen
18ACC7,5
Accessoireaansluitingen, audiosysteem,
buitenspiegels, hoofd-body-ECU, ECU
Stop & Start-systeem, klok, stroomsensor
19PA N E L7,5
Schakelaar extra verwarming, schake-
laar VSC OFF, instrumentenpaneel (con-
trole- en waarschuwingslampjes), hoofd-
schakelaar BSM, vergrendelschakelaar
vierwielaandrijving, schakelaar voorruit-
verwarming, schakelaar DAC, (sequenti-
eel) multipoint brandstofinspuitsysteem,
ECU Toyota Parking Assist-sensor, stoel-
verwarmingsschakelaars, draaiknop kop-
lampverstelling, accessoireaansluitin-
gen, schakelaars elektrisch bedienbare
achterklep, airconditioningschakelaars,
schakelaar achterruit- en buitenspiegel-
verwarming, audiosysteem, uitschakel-
knop Stop & Start-systeem, verlichting
bekerhouders, stuurwieltoetsen, schake-
laar bestuurdersmodule
20TA I L10
Parkeerlichten voor, achterlichten, mist-
lampen voor, mistachterlicht, kenteken-
plaatverlichting
21EPS-IG5Elektrische stuurbekrachtiging
22ECU-IG NR. 110
ECU Dynamic Torque Control AWD-sys-
teem, stuurhoeksensor, ECU automati-
sche verticale koplampverstelling,
instrumentenpaneel (controle- en waar-
schuwingslampjes), schakelaar schakel-
regeling
ZekeringAmpèreCircuit

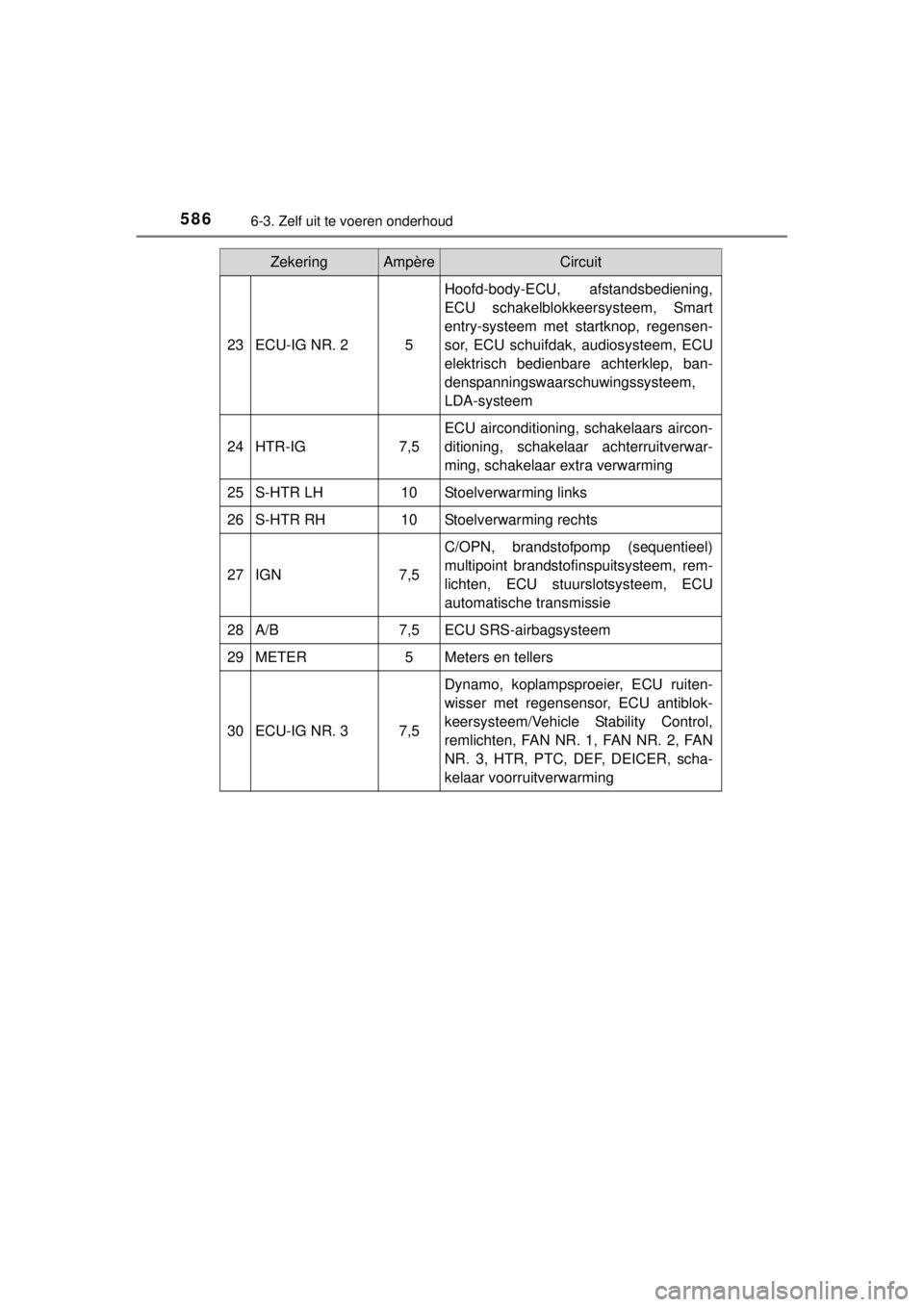

5866-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A21E_(EE)
23ECU-IG NR. 25
Hoofd-body-ECU, afstandsbediening,
ECU schakelblokkeersysteem, Smart
entry-systeem met startknop, regensen-
sor, ECU schuifdak, audiosysteem, ECU
elektrisch bedienbare achterklep, ban-
denspanningswaarschuwingssysteem,
LDA-systeem
24HTR-IG7,5
ECU airconditioning, schakelaars aircon-
ditioning, schakelaar achterruitverwar-
ming, schakelaar extra verwarming
25S-HTR LH10Stoelverwarming links
26S-HTR RH10Stoelverwarming rechts
27IGN7,5
C/OPN, brandstofpomp (sequentieel)
multipoint brandstofinspuitsysteem, rem-
lichten, ECU stuurslotsysteem, ECU
automatische transmissie
28A/B7,5ECU SRS-airbagsysteem
29METER5Meters en tellers
30ECU-IG NR. 37,5
Dynamo, koplampsproeier, ECU ruiten-
wisser met regensensor, ECU antiblok-
keersysteem/Vehicle Stability Control,
remlichten, FAN NR. 1, FAN NR. 2, FAN
NR. 3, HTR, PTC, DEF, DEICER, scha-
kelaar voorruitverwarming
ZekeringAmpèreCircuit

5876-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A21E_(EE)■

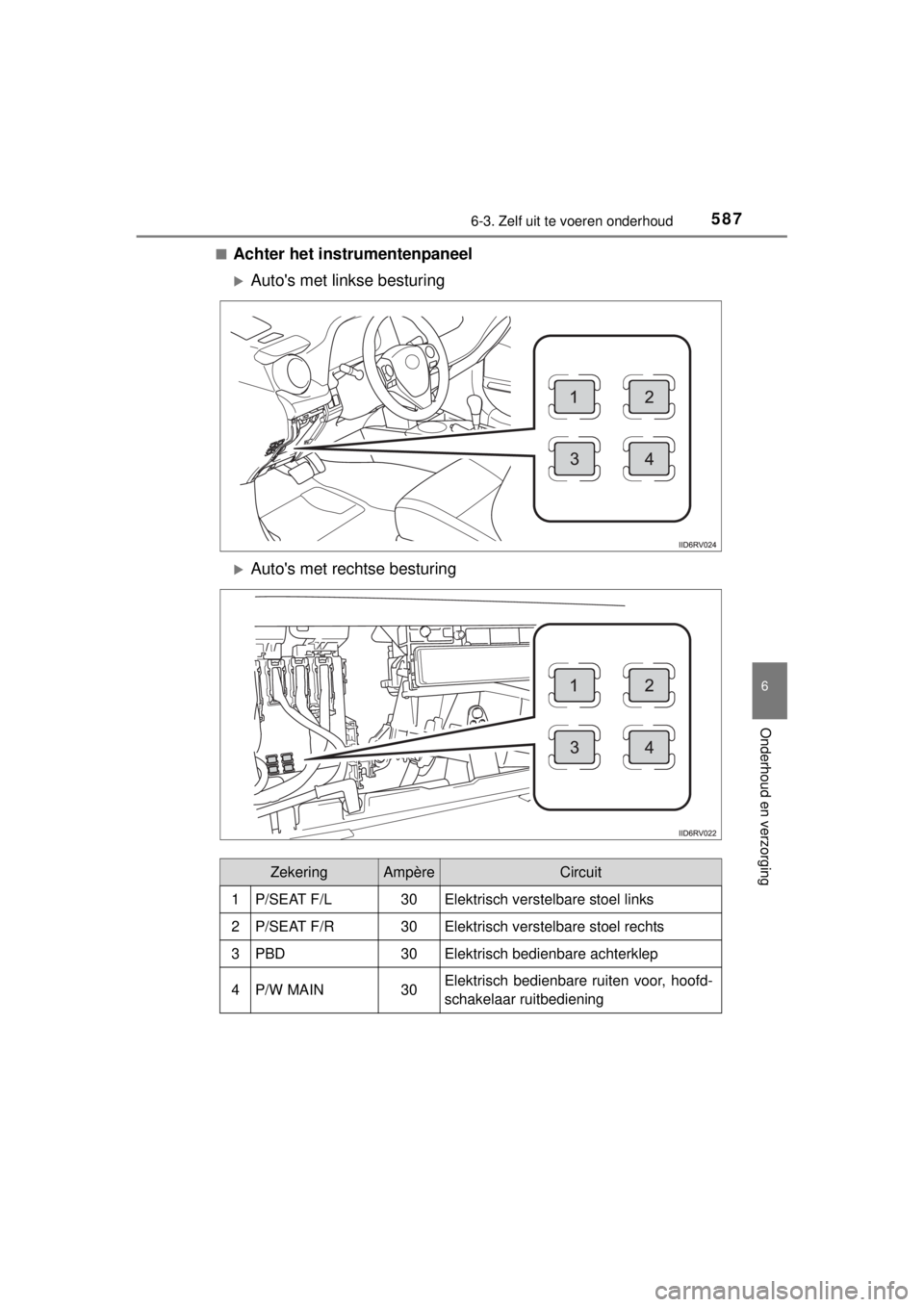

Achter het instrumentenpaneel
Auto's met linkse besturing
Auto's met rechtse besturing
ZekeringAmpèreCircuit
1P/SEAT F/L30Elektrisch verstelbare stoel links
2P/SEAT F/R30Elektrisch verstelbare stoel rechts
3PBD30Elektrisch bedienbare achterklep
4P/W MAIN30Elektrisch bedienbare ruiten voor, hoofd-
schakelaar ruitbediening

5886-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A21E_(EE)
■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan het
zijn dat de lamp moet worden vervangen. (Blz. 589)
●Laat als de nieuwe zekering direct doorslaat de auto controleren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onher-
stelbaar beschadigd raakt.
WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulteren in
schade aan de auto, brand en ernstig letsel.
●Monteer nooit een zekering voor een hogere stroomsterkte dan aange-
geven, of een stukje metaal.
●Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zeke-
ring.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijde-
lijk.
●Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen
en repareren door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.

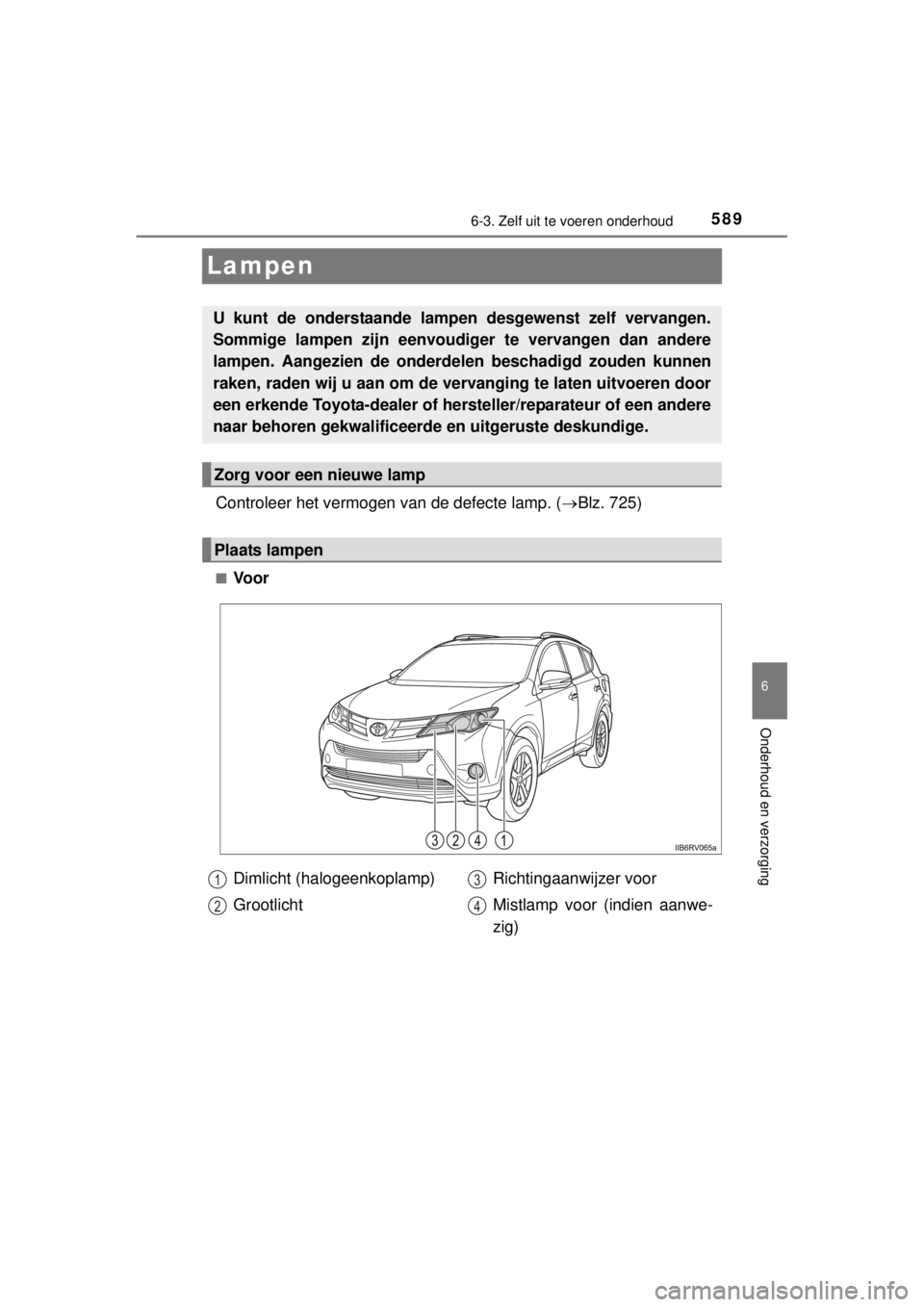

589
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
RAV4_OM_OM42A21E_(EE)
Lampen
Controleer het vermogen van de defecte lamp. (Blz. 725)
■Voor
U kunt de onderstaande lampen desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de vervanging te laten uitvoeren door
een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Zorg voor een nieuwe lamp
Plaats lampen
Dimlicht (halogeenkoplamp)
GrootlichtRichtingaanwijzer voor
Mistlamp voor (indien aanwe-
zig)1
2
3
4

5906-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A21E_(EE)■
Achter
Achterlicht
Achteruitrijlicht
Richtingaanwijzer achterRem-/achterlicht
Kentekenplaatverlichting
Mistachterlicht1
2
3
4
5
6
