6117-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
RAV4_OM_OM42A21E_(EE)
In geval van nood kunt u een sleepkabel of -ketting aan een sleepoog
vastmaken. Uw auto mag op deze manier alleen op een verharde weg
en met lage snelheid over een afstand van 80 km worden gesleept.
Er moet een bestuurder in de auto zitten om te sturen en te remmen.
Ook dienen de wielen, de assen, de aandrijflijn, de stuurinrichting en
de remmen in een goede conditie te zijn.
Haal het sleepoog tevoorschijn. (Blz. 646)
Verwijder het afdekkapje van
het sleepoog met een sleufkop-
schroevendraaier.
Plaats om de carrosserie te
beschermen een doek tussen de
schroevendraaier en de carrosse-
rie, zoals aangegeven in de afbeel-
ding.
Plaats het sleepoog in de ope-
ning en draai het zo ver moge-
lijk met de hand vast.
Slepen in een noodgeval
Procedure bij slepen in een noodgeval
1
2
3

6127-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42A21E_(EE)
Draai het sleepoog stevig vast
met behulp van een wielmoer-
sleutel of een stevige metalen
stang.
Maak de kabel of de ketting goed vast aan het sleepoog.
Pas op dat u de carrosserie niet beschadigt.
Stap in de weg te slepen auto en start de motor.
Zet het contact AAN als de motor niet start.
Zet de selectiehendel in stand N en deactiveer de parkeerrem.
Als de selectiehendel niet in een andere stand gezet kan worden:
Blz. 679
■Tijdens het slepen
Als de motor niet draait, werken de rem- en stuurbekrachtiging niet. Hierdoor
zal het remmen en sturen veel zwaarder gaan dan normaal.
■Wielmoersleutel
De wielmoersleutel bevindt zich in de bagageruimte. (Blz. 646)
4
5
6
7

6137-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
RAV4_OM_OM42A21E_(EE)
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■Bij het slepen van de auto
■Tijdens het slepen
●Wanneer u bij het slepen kabels of kettingen gebruikt, vermijd dan plotse-
ling optrekken, enz. waardoor er extreme krachten op het sleepoog en de
sleepkabel of -ketting worden uitgeoefend. Het sleepoog en de kabel of
ketting kunnen beschadigd raken en afgebroken stukken kunnen perso-
nen raken en ernstige schade veroorzaken.
●Zet het contact niet UIT. De mogelijkheid bestaat dat het stuurwiel wordt
vergrendeld en niet kan worden bediend.
■Plaatsen van de sleepogen op de auto
Controleer of de sleepogen goed vastzitten.
Als dat niet het geval is, kunnen ze tijdens het slepen losraken.
2WD-uitvoeringen:
Zorg ervoor dat de auto wordt vervoerd
met de voorwielen of met alle vier de wie-
len van de grond. Als de voorwielen tij-
dens het slepen de grond raken, kunnen
de aandrijflijn en de bijbehorende onder-
delen beschadigd raken.
AWD-uitvoeringen:
Zorg ervoor dat de auto wordt vervoerd
met alle vier de wielen van de grond. Als
de wielen tijdens het slepen de grond
raken, kunnen de aandrijflijn en de bijbe-
horende onderdelen beschadigd raken
en kan de auto losraken van de truck.

6147-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42A21E_(EE)
OPMERKING
■Voorkomen van beschadigingen aan de auto bij het slepen met een
lepelwagen
Let erop dat de andere zijde van de auto dan die die op de lepel staat vol-
doende grondspeling heeft. Als er onvoldoende speling aanwezig is, kan de
auto tijdens het slepen beschadigd raken.
■Voorkomen van beschadiging van de carrosserie bij het slepen met
een takelwagen
Sleep de auto niet met een takelwagen, noch vooruit, noch achteruit.

615
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
RAV4_OM_OM42A21E_(EE)
Als u denkt dat er iets mis is
●Lekkage onder de auto
(Na gebruik van de airconditioning is waterlekkage echter normaal.)
●Banden die er te zacht uit zien of die ongelijkmatig versleten zijn
●Waarschuwingslampje hoge koelvloeistoftemperatuur gaat branden
●Abnormale uitlaatgeluiden
●Overmatig piepende banden bij het nemen van een bocht
●Vreemde geluiden die kennelijk in verband staan met de bewegin-
gen van de wielophanging
●Pingelende of andere abnormale geluiden uit de motorruimte
●De motor hapert, stottert of draait onregelmatig
●Een merkbaar verlies aan trekkracht
●De auto trekt tijdens het remmen sterk naar één kant
●De auto trekt sterk naar één kant, terwijl u rechtuitrijdt op een
vlakke weg
●Teruglopende remwerking, sponzig gevoel in het rempedaal, een
rempedaal dat bijna tot op de vloer kan worden ingetrapt
Als u een van de volgende verschijnselen opmerkt, kan het zijn
dat uw auto afgesteld of gerepareerd moet worden. Neem zo
spoedig mogelijk contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Zichtbare symptomen
Hoorbare symptomen
Merkbare symptomen

6167-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42A21E_(EE)
Uitschakelsysteem brandstofpomp
(alleen benzinemotor)
Volg onderstaande procedure om de motor te herstarten als het sys-
teem geactiveerd is.
Auto's zonder Smart entry-systeem en startknop
Zet het contact in stand ACC of UIT.
Start de motor opnieuw.
Auto's met Smart Entry-systeem en startknop
Zet het contact in stand ACC of UIT.
Start de motor opnieuw.
Het uitschakelsysteem van de brandstofpomp onderbreekt de
brandstoftoevoer naar de motor om de kans op brandstof-
lekkage te verkleinen als de motor afslaat of als een airbag
wordt geactiveerd als gevolg van een aanrijding.
OPMERKING
■Vóór het starten
Controleer de grond onder de auto.
Als er brandstoflekkage waarneembaar is, is het waarschijnlijk dat het
brandstofsysteem beschadigd is en reparatie behoeft. Start de motor in dat
geval niet opnieuw.
1
2
1
2

617
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
RAV4_OM_OM42A21E_(EE)
Als een waarschuwingslampje gaat bran-
den of een waarschuwingszoemer klinkt
De volgende waarschuwingen geven aan dat er mogelijk een pro-
bleem in het remsysteem aanwezig is. Breng de auto onmiddellijk tot
stilstand op een veilige plaats en laat uw auto direct controleren door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
*: Waarschuwingszoemer geactiveerde parkeerrem:
De zoemer klinkt als de auto met een snelheid van ongeveer 5 km/h of
meer rijdt.
Voer op rustige wijze onderstaande handelingen uit als een van
de waarschuwingslampjes gaat branden of knipperen. Als een
van de lampjes gaat branden of knipperen en daarna weer uit-
gaat, is er niet noodzakelijkerwijs een defect in het systeem aan-
wezig. Als deze situatie echter blijft voortduren, laat uw auto dan
controleren door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Breng de auto direct tot stilstand. Doorrijden met de auto kan
gevaarlijk zijn.
Waarschu-
wingslampjeWaarschuwingslampje/details
Waarschuwingslampje remsysteem (waarschuwings-
zoemer)
*
• Laag remvloeistofniveau
• Storing in het remsysteem
Dit lampje gaat ook branden als de parkeerrem niet
gedeactiveerd is. Als het lampje uitgaat nadat de par-
keerrem gedeactiveerd is, werkt het systeem normaal.

6187-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42A21E_(EE)
De volgende waarschuwing geeft aan dat er mogelijk schade aan de
auto is die kan leiden tot een ongeval. Breng de auto onmiddellijk tot
stilstand op een veilige plaats en laat uw auto direct controleren door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Het niet laten onderzoeken van de oorzaak van de volgende waar-
schuwingen kan leiden tot een abnormale werking van het systeem
en mogelijk een ongeval veroorzaken. Laat de auto meteen nakijken
door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Breng de auto direct tot stilstand.
Waarschu-
wingslampjeWaarschuwingslampje/details
Laadstroomcontrolelampje
Geeft aan dat er een storing aanwezig is in het laadsys-
teem van de auto
Laat de auto meteen nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Waarschu-
wingslampjeWaarschuwingslampje/details
Motorcontrolelampje
Geeft aan dat er een storing is in:
• Het elektronische motorregelsysteem;
• Het elektronische gaspedaal;
• Het emissieregelsysteem (indien aanwezig);
• De elektronisch geregelde automatische transmissie
(indien aanwezig) of
• DPF-roetfilter (Diesel Particulate Filter)/DPNR-katalysa-
tor (Diesel Particulate-NOx Reduction) (indien aanwe-
zig)
Waarschuwingslampje SRS
Geeft aan dat er een storing is in:
• Het airbagsysteem; of
• Het gordelspannersysteem

6197-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
RAV4_OM_OM42A21E_(EE)
*: De controlelampjes van de hoek en het midden knipperen nadat eerst het
controlelampje voor een storing van de sensor knippert en het controle-
lampje auto uit gaat, terwijl de zoemer gedurende ongeveer 7 seconden
klinkt.

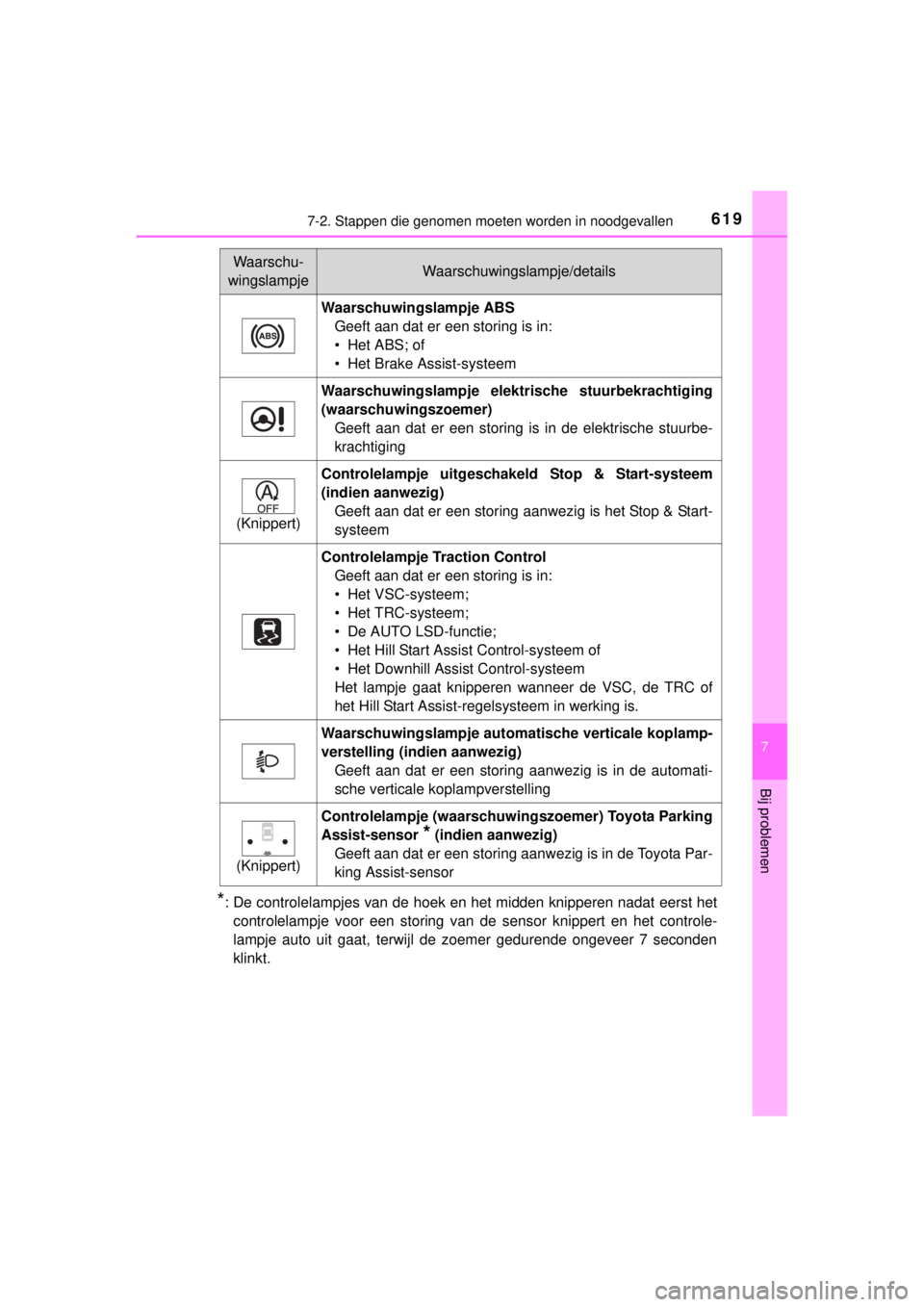

Waarschuwingslampje ABS
Geeft aan dat er een storing is in:
• Het ABS; of
• Het Brake Assist-systeem
Waarschuwingslampje elektrische stuurbekrachtiging
(waarschuwingszoemer)
Geeft aan dat er een storing is in de elektrische stuurbe-
krachtiging
(Knippert)
Controlelampje uitgeschakeld Stop & Start-systeem
(indien aanwezig)
Geeft aan dat er een storing aanwezig is het Stop & Start-
systeem
Controlelampje Traction Control
Geeft aan dat er een storing is in:
• Het VSC-systeem;
• Het TRC-systeem;
• De AUTO LSD-functie;
• Het Hill Start Assist Control-systeem of
• Het Downhill Assist Control-systeem
Het lampje gaat knipperen wanneer de VSC, de TRC of
het Hill Start Assist-regelsysteem in werking is.
Waarschuwingslampje automatische verticale koplamp-
verstelling (indien aanwezig)
Geeft aan dat er een storing aanwezig is in de automati-
sche verticale koplampverstelling
(Knippert)
Controlelampje (waarschuwingszoemer) Toyota Parking
Assist-sensor
* (indien aanwezig)
Geeft aan dat er een storing aanwezig is in de Toyota Par-
king Assist-sensor
Waarschu-
wingslampjeWaarschuwingslampje/details

6207-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42A21E_(EE)
Controleer, nadat de noodzakelijke handelingen uitgevoerd zijn om
het probleem te verhelpen, of de waarschuwingslampjes uitgaan.
Volg de correctieprocedures.
Waarschu-
wingslampjeWaarschuwingslampje/detailsCorrectieprocedure
Waarschuwingslampje
open portier/achterklep
(waarschuwingszoemer)
*1
Geeft aan dat een van de
portieren of de achterklep
niet geheel gesloten is
Controleer of alle portieren
en de achterklep gesloten
zijn.
Controlelampje veilig-
heidsgordel (waarschu-
wingszoemer)
*2
Waarschuwt de bestuurder
en/of voorpassagier dat de
veiligheidsgordel vastge-
maakt dient te worden.
Doe de veiligheidsgordel om.
Als er iemand op de voor-
passagiersstoel zit, moet
ook de veiligheidsgordel
voor de voorpassagier
worden vastgemaakt,
waarna het waarschu-
wingslampje (de waar-
schuwingszoemer) uitgaat.
(In het
middelste
dashboard-
paneel)
Waarschuwingslampje
achterpassagiersgordel
*2
Waarschuwt de achterpas-
sagiers om de veiligheids-
gordel om te doenDoe de veiligheidsgordel om.
Waarschuwingslampje
laag brandstofniveau
Geeft aan dat de reste-
rende hoeveelheid brand-
stof ongeveer 9,0 liter of
minder is
Vul de brandstoftank.
