TOYOTA RAV4 2014 Instructieboekje (in Dutch)

5716-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A21E_(EE)

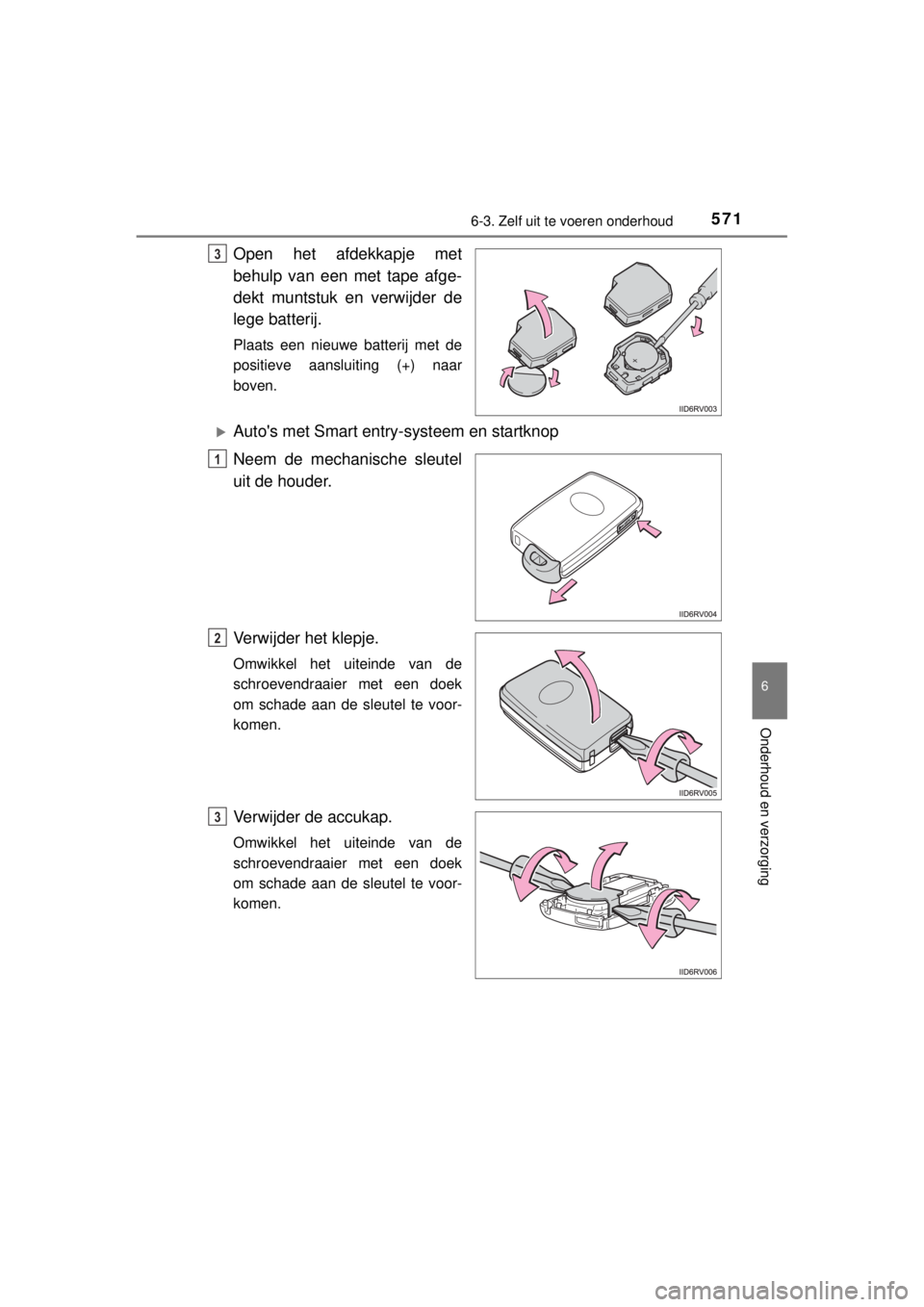

Open het afdekkapje met
behulp van een met tape afge-
dekt muntstuk en verwijder de
lege batterij.
Plaats een nieuwe batterij met de
positieve aansluiting (+) naar
boven.
Auto's met Smart entry-systeem en startknop
Neem de mechanische sleutel
uit de houder.
Verwijder het klepje.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de sleutel te voor-
komen.
Verwijder de accukap.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de sleutel te voor-
komen.
3
1
2
3

5726-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A21E_(EE)

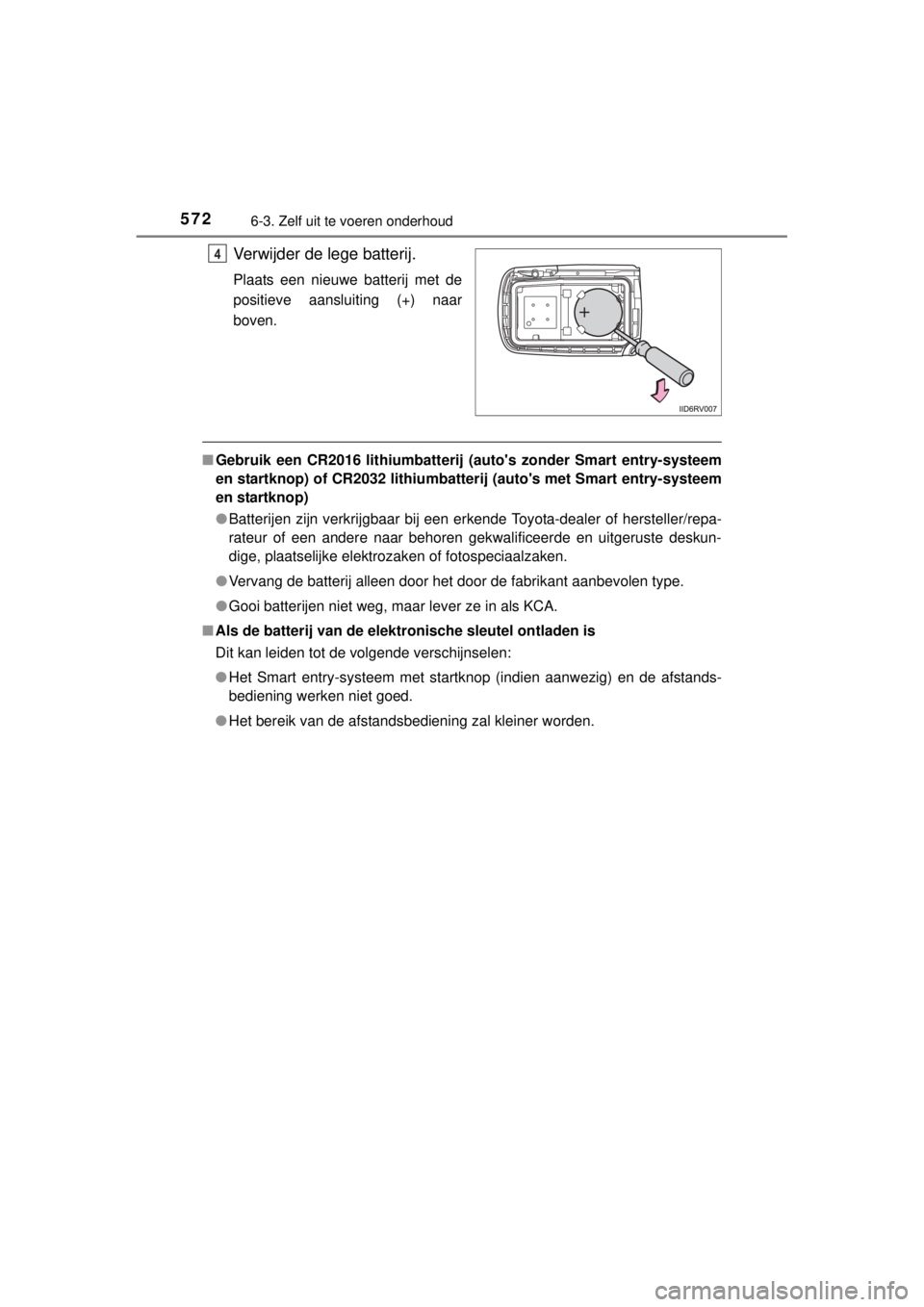

Verwijder de lege batterij.
Plaats een nieuwe batterij met de
positieve aansluiting (+) naar
boven.
■Gebruik een CR2016 lithiumbatterij (auto's zonder Smart entry-systeem
en startknop) of CR2032 lithiumbatterij (auto's met Smart entry-systeem
en startknop)
●Batterijen zijn verkrijgbaar bij een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige, plaatselijke elektrozaken of fotospeciaalzaken.
●Vervang de batterij alleen door het door de fabrikant aanbevolen type.
●Gooi batterijen niet weg, maar lever ze in als KCA.
■Als de batterij van de elektronische sleutel ontladen is
Dit kan leiden tot de volgende verschijnselen:
●Het Smart entry-systeem met startknop (indien aanwezig) en de afstands-
bediening werken niet goed.
●Het bereik van de afstandsbediening zal kleiner worden.
4

5736-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A21E_(EE)
WAARSCHUWING
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor stikken.
Buiten bereik van kinderen houden. Als u dat niet doet, kan dat leiden tot
ernstig letsel.
■Verklaring voor de elektronische sleutelbatterij
ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT VER-
VANGEN, KAN EEN EXPLOSIE OPTREDEN. GOOI BATTERIJEN NIET
WEG, MAAR LEVER ZE IN ALS KCA.
OPMERKING
■Storingen na het vervangen van de batterij voorkomen
Neem, om de kans op ongevallen te beperken, de volgende voorzorgs-
maatregelen in acht:
●Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
●Voorkom dat andere onderdelen in de afstandsbediening worden aange-
raakt of bewogen.
●Verbuig de aansluitingen van de batterij niet.

5746-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A21E_(EE)

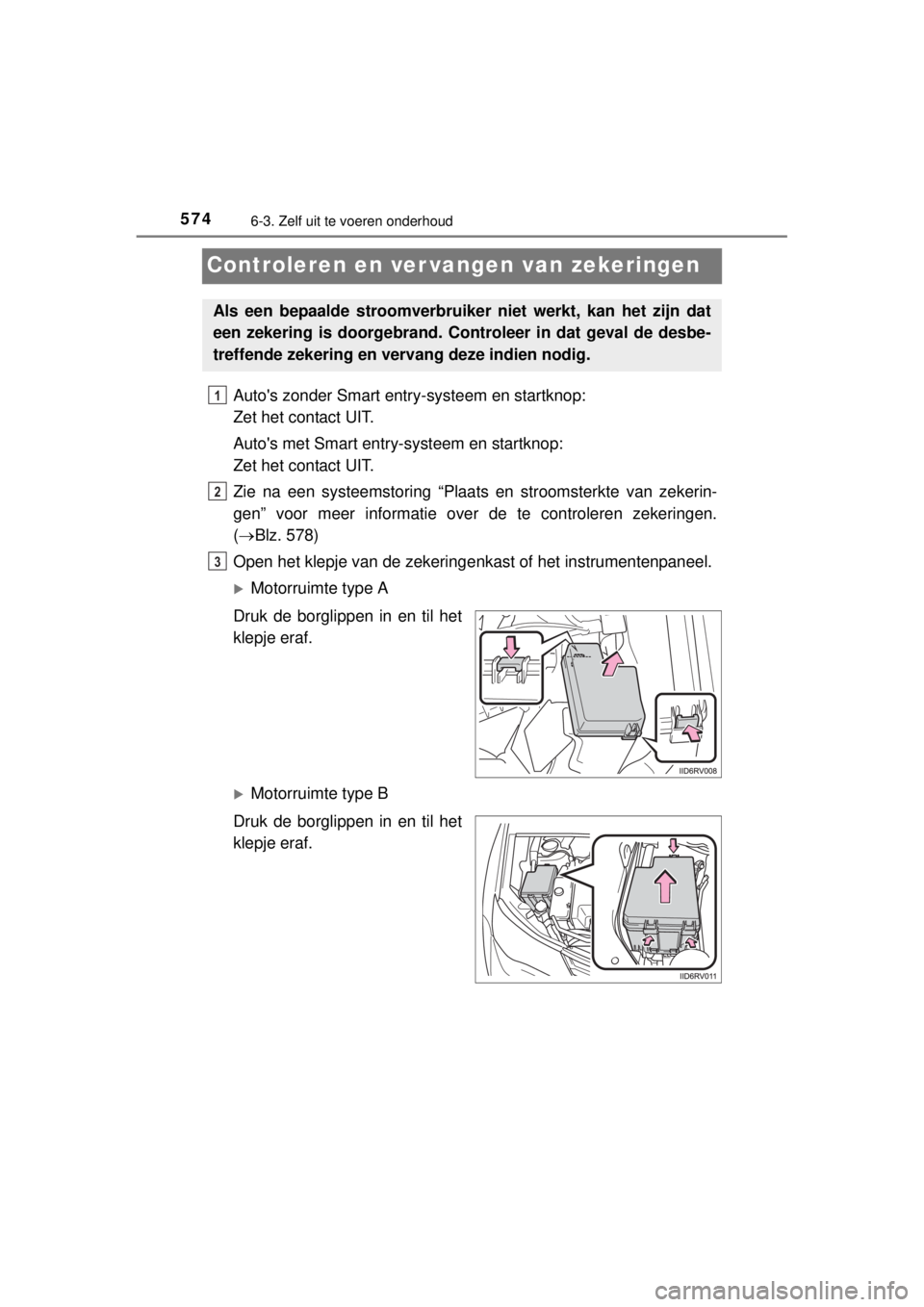

Controleren en ver vangen van zekeringen
Auto's zonder Smart entry-systeem en startknop:
Zet het contact UIT.
Auto's met Smart entry-systeem en startknop:
Zet het contact UIT.
Zie na een systeemstoring “Plaats en stroomsterkte van zekerin-
gen” voor meer informatie over de te controleren zekeringen.
(Blz. 578)
Open het klepje van de zekeringenkast of het instrumentenpaneel.
Motorruimte type A
Druk de borglippen in en til het
klepje eraf.
Motorruimte type B
Druk de borglippen in en til het
klepje eraf.
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat
een zekering is doorgebrand. Controleer in dat geval de desbe-
treffende zekering en vervang deze indien nodig.
1
2
3

5756-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A21E_(EE)

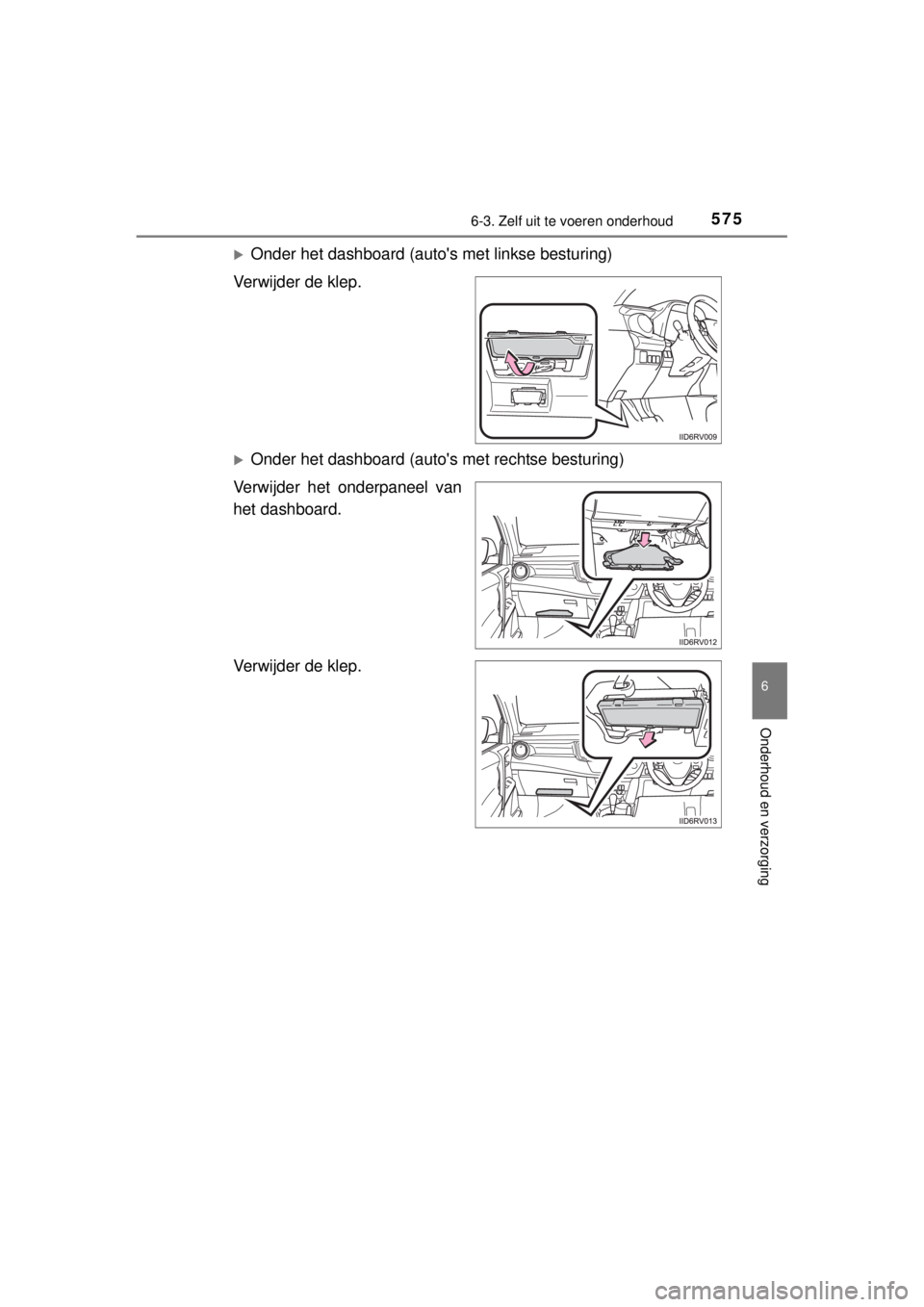

Onder het dashboard (auto's met linkse besturing)
Verwijder de klep.
Onder het dashboard (auto's met rechtse besturing)
Verwijder het onderpaneel van
het dashboard.
Verwijder de klep.

5766-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A21E_(EE)

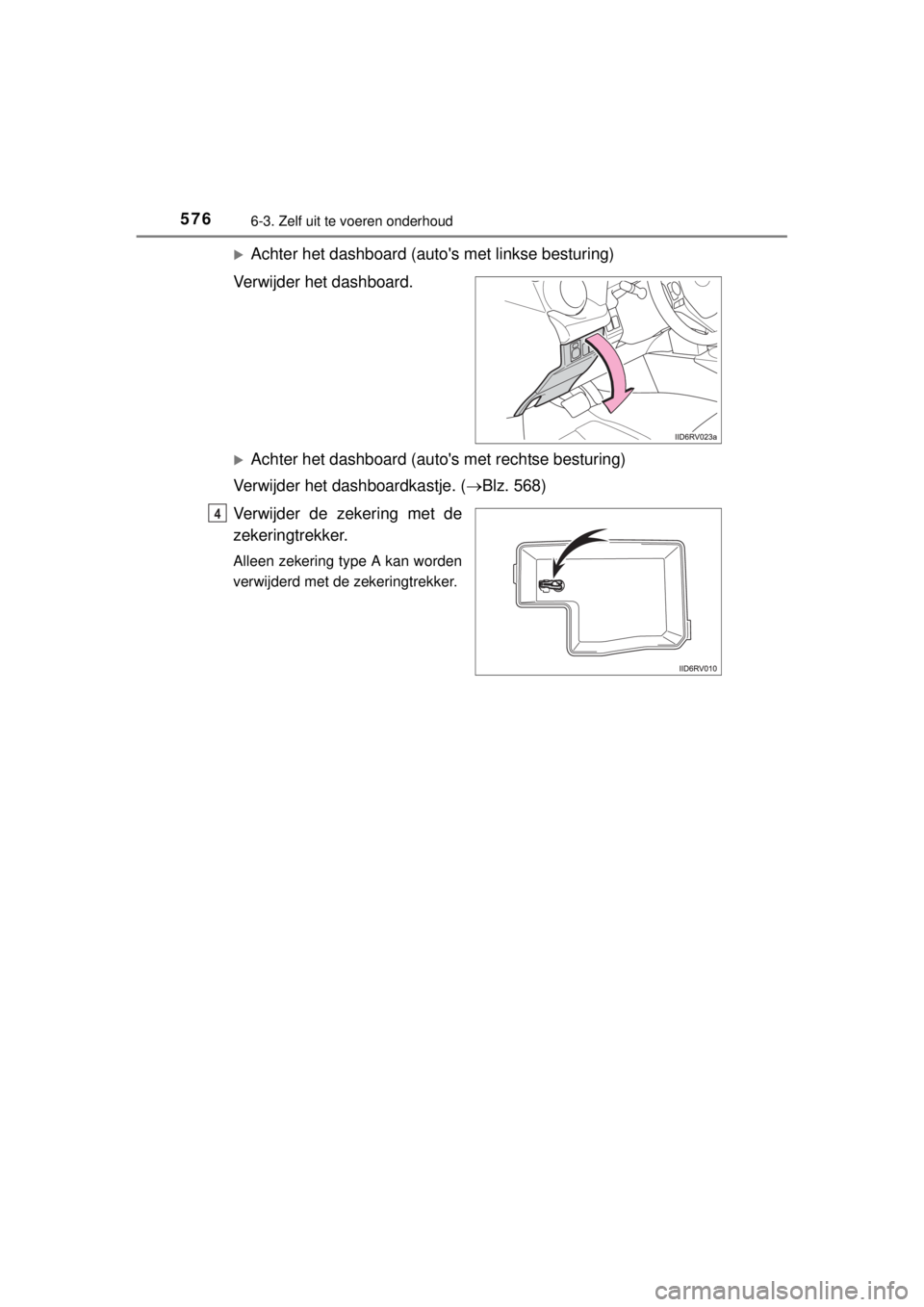

Achter het dashboard (auto's met linkse besturing)
Verwijder het dashboard.
Achter het dashboard (auto's met rechtse besturing)
Verwijder het dashboardkastje. (Blz. 568)
Verwijder de zekering met de
zekeringtrekker.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
4

5776-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A21E_(EE)

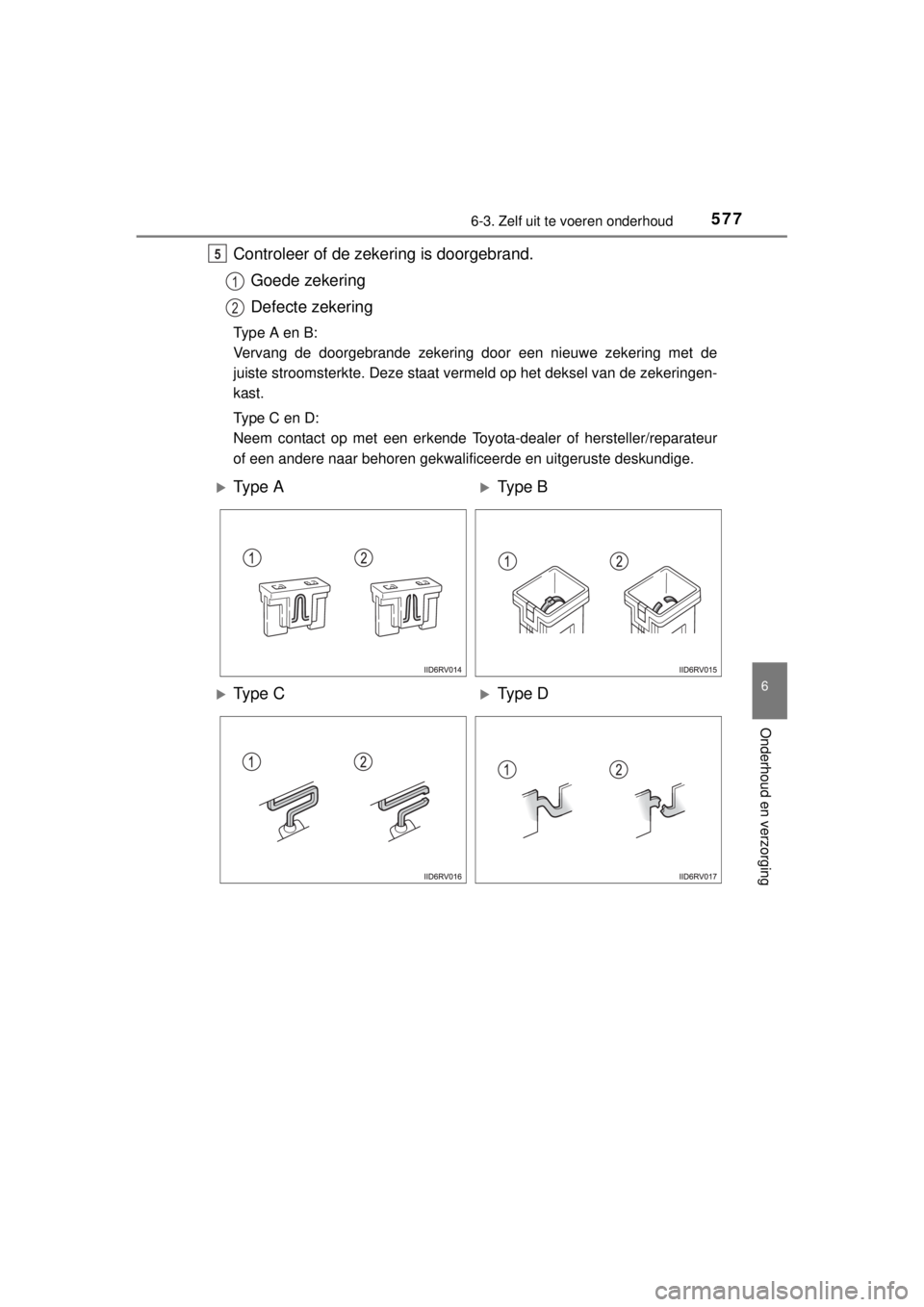

Controleer of de zekering is doorgebrand.
Goede zekering
Defecte zekering
Type A en B:
Vervang de doorgebrande zekering door een nieuwe zekering met de
juiste stroomsterkte. Deze staat vermeld op het deksel van de zekeringen-
kast.
Type C en D:
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
5
1
2
Ty p e AType B
Ty p e CType D

5786-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A21E_(EE)■

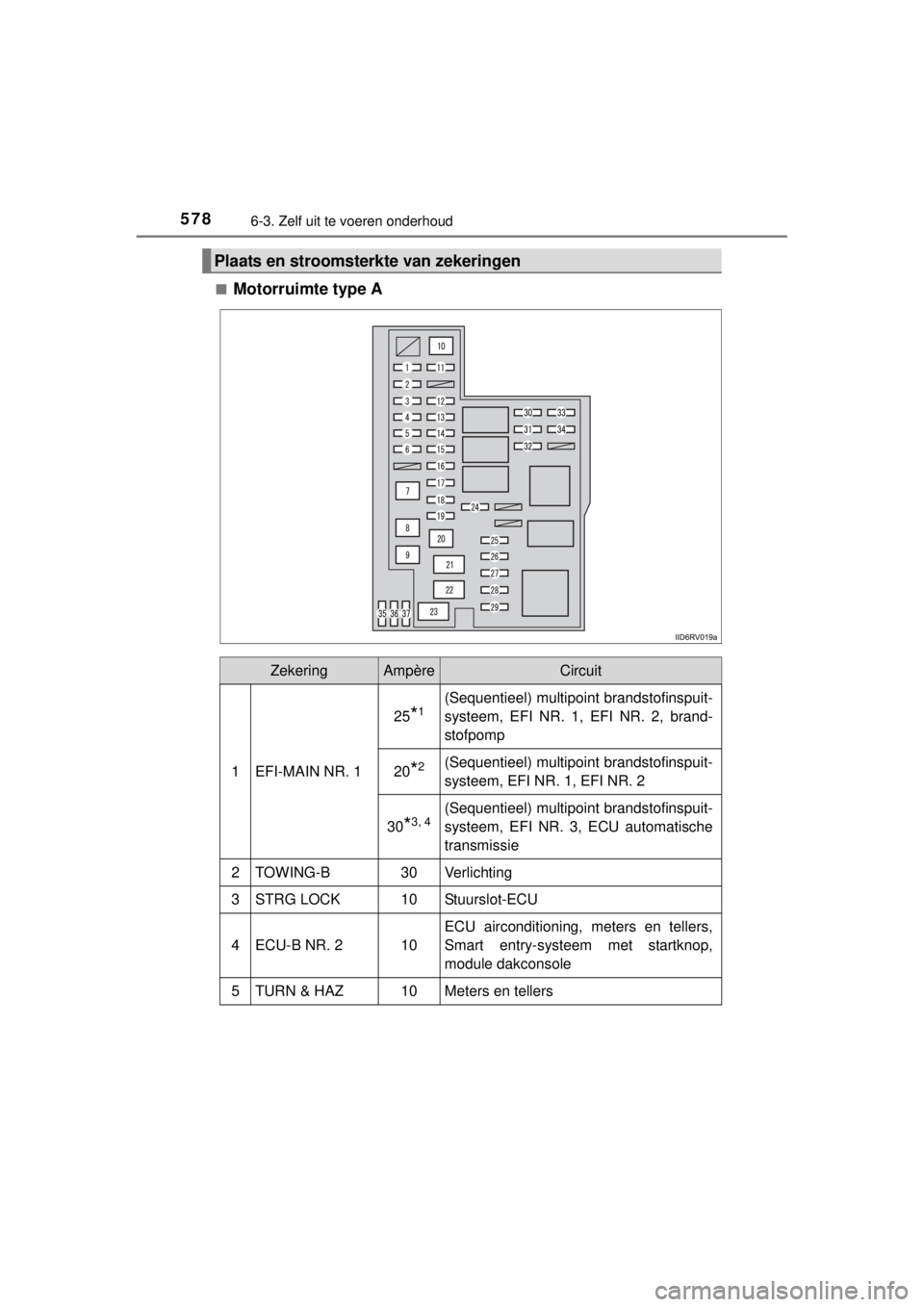

Motorruimte type A
Plaats en stroomsterkte van zekeringen
ZekeringAmpèreCircuit
1EFI-MAIN NR. 1
25*1(Sequentieel) multipoint brandstofinspuit-
systeem, EFI NR. 1, EFI NR. 2, brand-
stofpomp
20*2(Sequentieel) multipoint brandstofinspuit-
systeem, EFI NR. 1, EFI NR. 2
30*3, 4(Sequentieel) multipoint brandstofinspuit-
systeem, EFI NR. 3, ECU automatische
transmissie
2TOWING-B30Verlichting
3STRG LOCK10Stuurslot-ECU
4ECU-B NR. 210
ECU airconditioning, meters en tellers,
Smart entry-systeem met startknop,
module dakconsole
5TURN & HAZ10Meters en tellers

5796-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A21E_(EE)

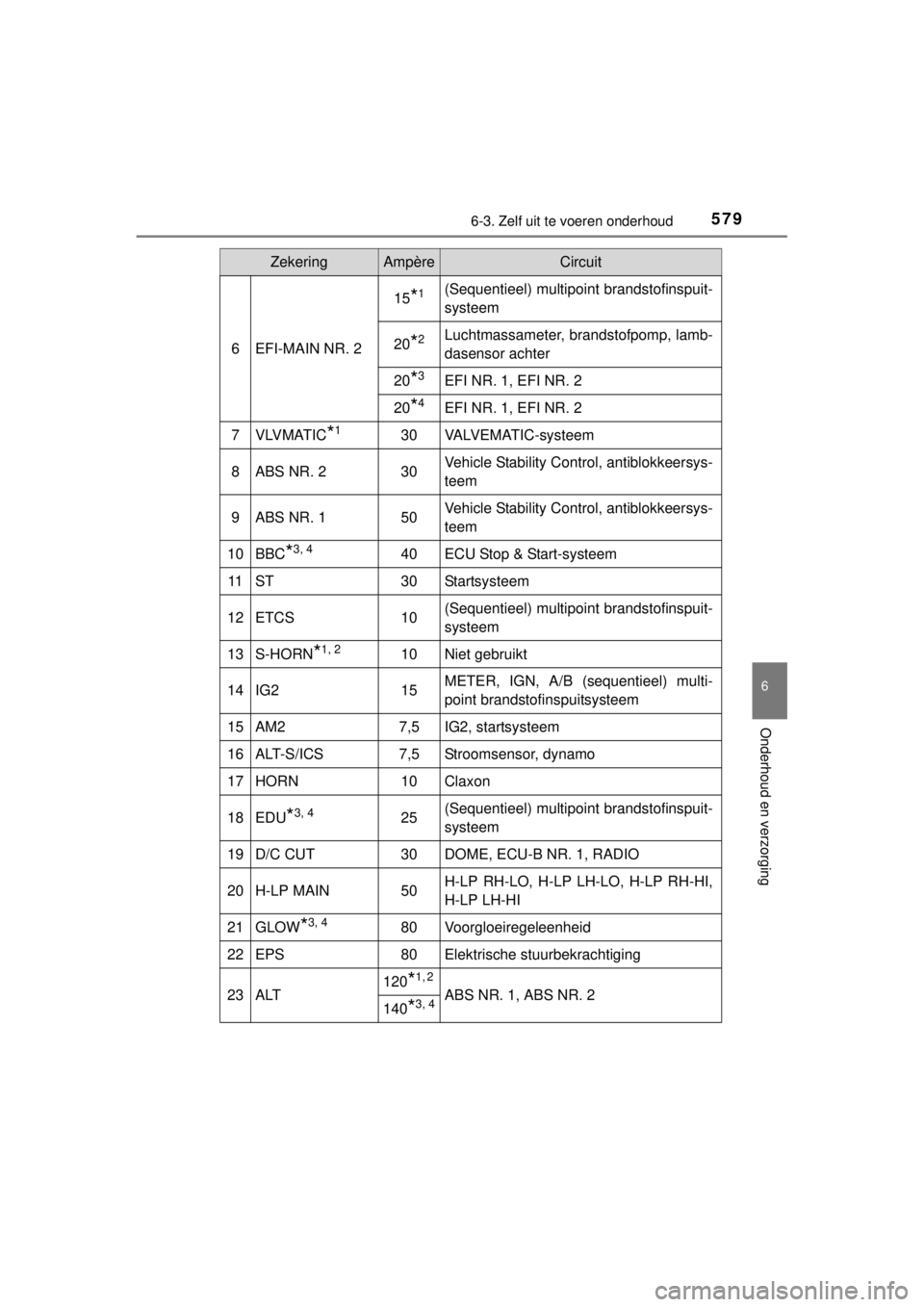

6EFI-MAIN NR. 2
15*1(Sequentieel) multipoint brandstofinspuit-
systeem
20*2Luchtmassameter, brandstofpomp, lamb-
dasensor achter
20*3EFI NR. 1, EFI NR. 2
20*4EFI NR. 1, EFI NR. 2
7VLVMATIC*130VALVEMATIC-systeem
8ABS NR. 230Vehicle Stability Control, antiblokkeersys-
teem
9ABS NR. 150Vehicle Stability Control, antiblokkeersys-
teem
10BBC*3, 440ECU Stop & Start-systeem
11ST30Startsysteem
12ETCS10(Sequentieel) multipoint brandstofinspuit-
systeem
13S-HORN*1, 210Niet gebruikt
14IG215METER, IGN, A/B (sequentieel) multi-
point brandstofinspuitsysteem
15AM27,5IG2, startsysteem
16ALT-S/ICS7,5Stroomsensor, dynamo
17HORN10Claxon
18EDU*3, 425(Sequentieel) multipoint brandstofinspuit-
systeem
19D/C CUT30DOME, ECU-B NR. 1, RADIO
20H-LP MAIN50H-LP RH-LO, H-LP LH-LO, H-LP RH-HI,
H-LP LH-HI
21GLOW*3, 480Voorgloeiregeleenheid
22EPS80Elektrische stuurbekrachtiging
23ALT120*1, 2
ABS NR. 1, ABS NR. 2140*3, 4
ZekeringAmpèreCircuit

5806-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A21E_(EE)

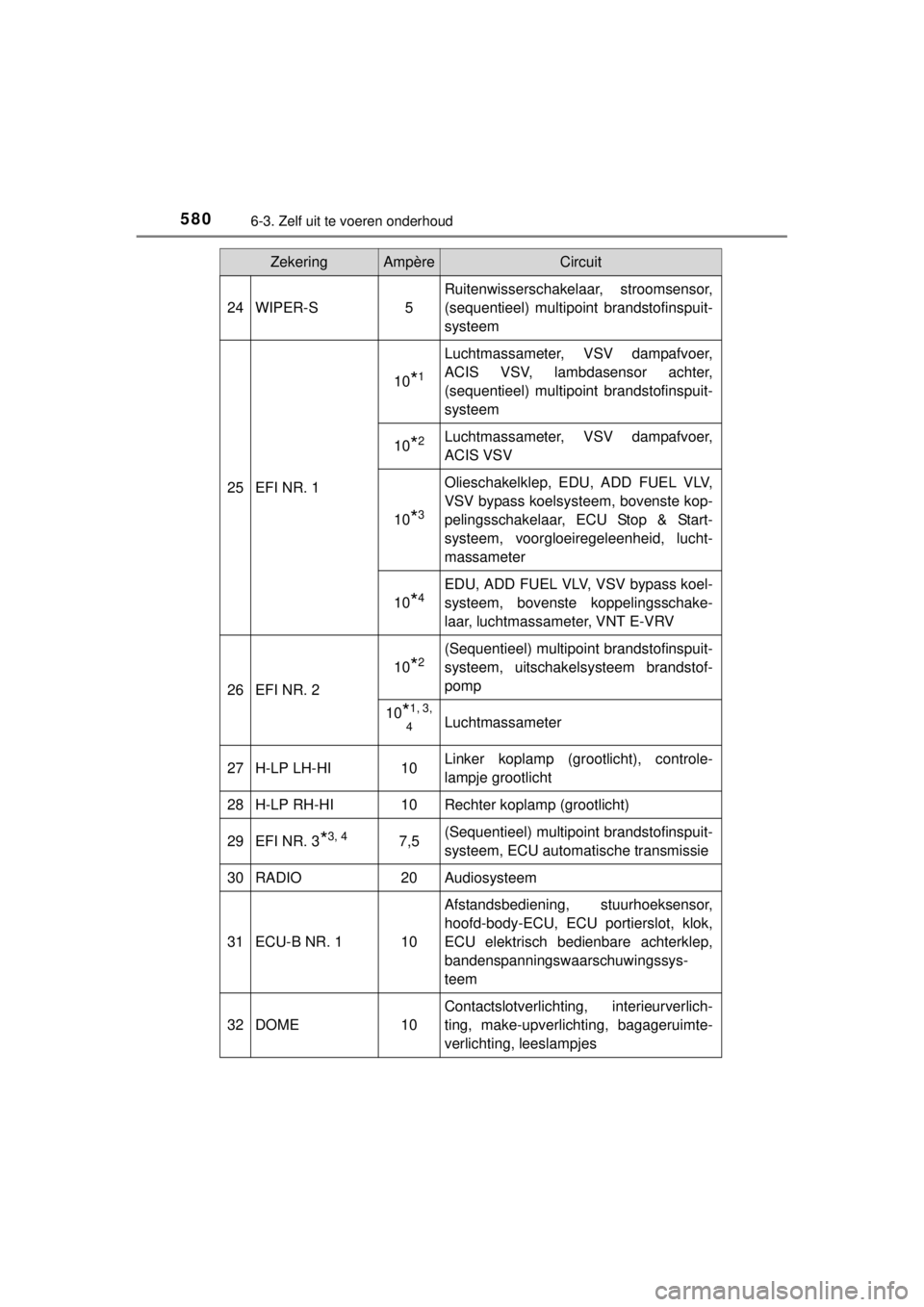

24WIPER-S5
Ruitenwisserschakelaar, stroomsensor,
(sequentieel) multipoint brandstofinspuit-
systeem
25EFI NR. 1
10*1
Luchtmassameter, VSV dampafvoer,
ACIS VSV, lambdasensor achter,
(sequentieel) multipoint brandstofinspuit-
systeem
10*2Luchtmassameter, VSV dampafvoer,
ACIS VSV
10*3
Olieschakelklep, EDU, ADD FUEL VLV,
VSV bypass koelsysteem, bovenste kop-
pelingsschakelaar, ECU Stop & Start-
systeem, voorgloeiregeleenheid, lucht-
massameter
10*4EDU, ADD FUEL VLV, VSV bypass koel-
systeem, bovenste koppelingsschake-
laar, luchtmassameter, VNT E-VRV
26EFI NR. 2
10*2(Sequentieel) multipoint brandstofinspuit-
systeem, uitschakelsysteem brandstof-
pomp
10*1, 3,
4Luchtmassameter
27H-LP LH-HI10Linker koplamp (grootlicht), controle-
lampje grootlicht
28H-LP RH-HI10Rechter koplamp (grootlicht)
29EFI NR. 3*3, 47,5(Sequentieel) multipoint brandstofinspuit-
systeem, ECU automatische transmissie
30RADIO20Audiosysteem
31ECU-B NR. 110
Afstandsbediening, stuurhoeksensor,
hoofd-body-ECU, ECU portierslot, klok,
ECU elektrisch bedienbare achterklep,
bandenspanningswaarschuwingssys-
teem
32DOME10
Contactslotverlichting, interieurverlich-
ting, make-upverlichting, bagageruimte-
verlichting, leeslampjes
ZekeringAmpèreCircuit
