TOYOTA RAV4 2014 Instrukcja obsługi (in Polish)

óSilnik 2AD-FTV z uk∏adem filtra czàstek sta∏ych DPF*10
óSilnik 2AD-FHV
8-1. Dane techniczne701
8
Informacje techniczne
Dopuszczalna masa ca∏kowita2170 kg
2220 kg*5
1150 kG Dopuszczalny nacisk osi
80 kG
Dopuszczalny nacisk na hak holowniczy*
5
Przedniej
Tylnej
750 kg
2000 kg Dopuszczalna masa
holowanej przyczepy*
5
Bez hamulca
Z hamulcem
Dopuszczalna masa ca∏kowita2190 kg
2240 kg*
5
1150 kG Dopuszczalny nacisk osi
75 kG
Dopuszczalny nacisk na hak holowniczy*
5
Przedniej
Tylnej
750 kg
1800 kg Dopuszczalna masa
holowanej przyczepy*
5
Bez hamulca
Z hamulcem

*1: Model*11ZSA42L-ANFXK
*
2: Modele*11ZSA42L-ANXGK, ZSA42L-ANXXK
*
3: Model*11ZSA44L-ANFXK
*
4: Modele*11ZSA44L-ANXGK, ZSA44L-ANXXK
*
5: Wersje przystosowane do holowania przyczepy (S. 221)
*
6: Kod modelu*11koƒczy si´ na liter´ „W”
*
7: Modele*11ALA49L-ANTXYW, ALA49L-ANTGYW, ALA49L-ANFXYW,
ALA49L-ANFGYW
*
8: Wersje z mechanicznà skrzynià biegów
*
9: Wersje z automatycznà skrzynià biegów
*
10: Modele*11ALA49L-ANFXRW, ALA49L-ANFMRW, ALA49L-ANFGRW,
ALA49R-ANFXRW, ALA49R-ANFMRW, ALA49R-ANFGRW
*
11: Kod modelu znajduje si´ na tabliczce znamionowej. (S. 703)
7028-1. Dane techniczne

Numer identyfikacyjny pojazdu
Numer identyfikacyjny pojazdu (VIN) stanowi legalne oznaczenie
pojazdu. Jest to podstawowy numer identyfikacyjny samochodu,
wymagany przy jego rejestracji.
Numer identyfikacyjny pojazdu
wybity jest pod przednim pra-
wym fotelem.
W niektórych wersjach numer
identyfikacyjny pojazdu umie-
szczony jest z lewej strony na
górnej powierzchni deski roz-
dzielczej.
Numer identyfikacyjny pojazdu
podany jest równie˝ na naklejce
fabrycznej.
8-1. Dane techniczne703
8
Informacje techniczne
Identyfikacja samochodu

Numer silnika
Numer silnika wybity jest na bloku silnikowym w miejscu pokazanym
poni˝ej.
óSilniki 3ZR-FE i 3ZR-FAEóSilnik 2AR-FE
óSilniki 1AD-FTV, 2AD-FTV i 2AD-FHV
7048-1. Dane techniczne

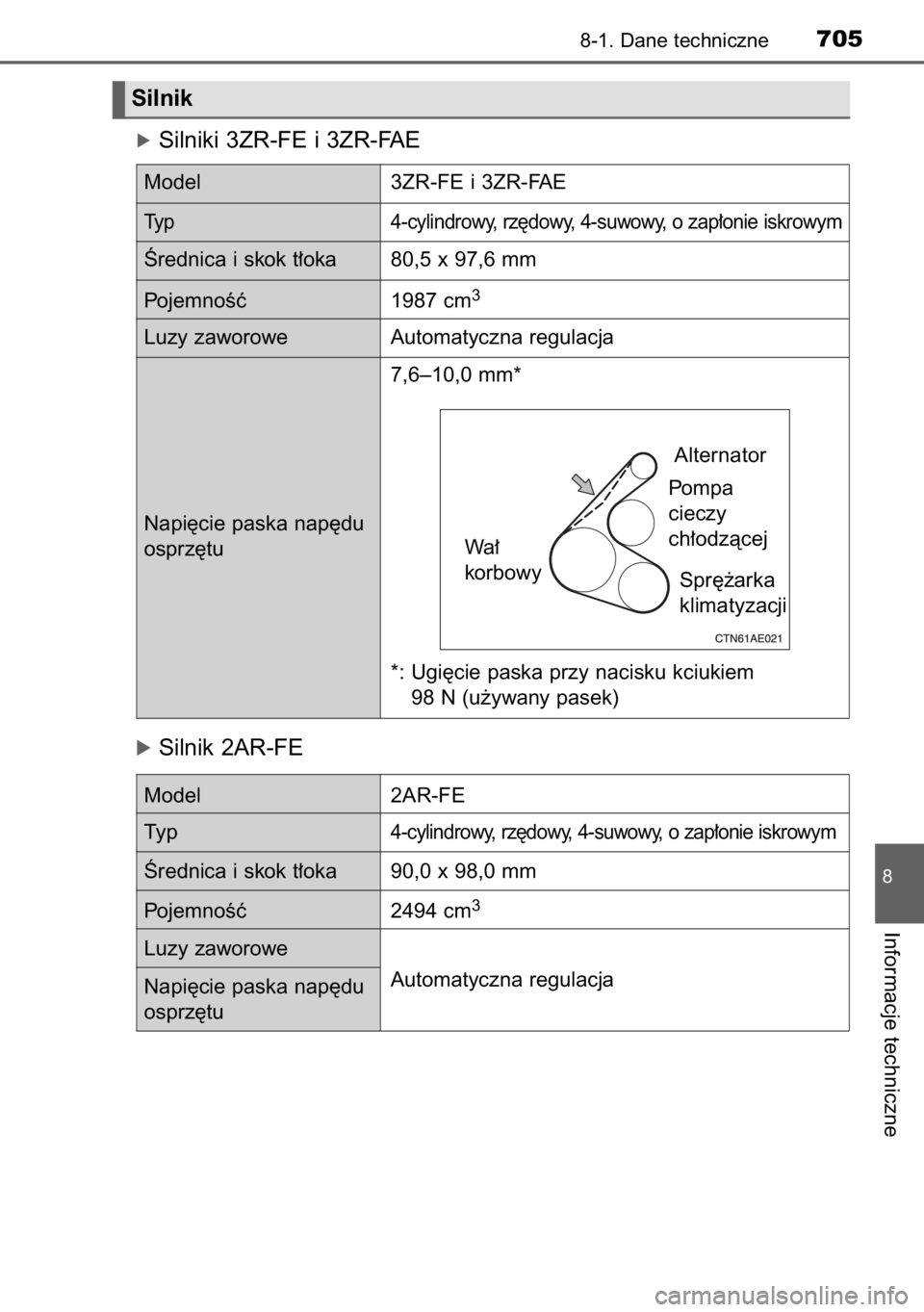

óSilniki 3ZR-FE i 3ZR-FAE
Model 3ZR-FE i 3ZR-FAE
Typ 4-cylindrowy, rz´dowy, 4-suwowy, o zap∏onie iskrowym
Ârednica i skok t∏oka 80,5 x 97,6 mm
PojemnoÊç 1987 cm
3
Luzy zaworowe Automatyczna regulacja
7,6–10,0 mm*
*: Ugi´cie paska przy nacisku kciukiem
98 N (u˝ywany pasek)
óSilnik 2AR-FE
Model 2AR-FE
Ty p
4-cylindrowy, rz´dowy, 4-suwowy, o zap∏onie iskrowym
Ârednica i skok t∏oka 90,0 x 98,0 mm
PojemnoÊç 2494 cm
3
Luzy zaworowe
Automatyczna regulacja
Napi´cie paska nap´du
osprz´tu
8-1. Dane techniczne705
8
Informacje techniczne
Silnik
Napi´cie paska nap´du
osprz´tuWa∏
korbowyAlternator
Pompa
cieczy
ch∏odzàcej
Spr´˝arka
klimatyzacji

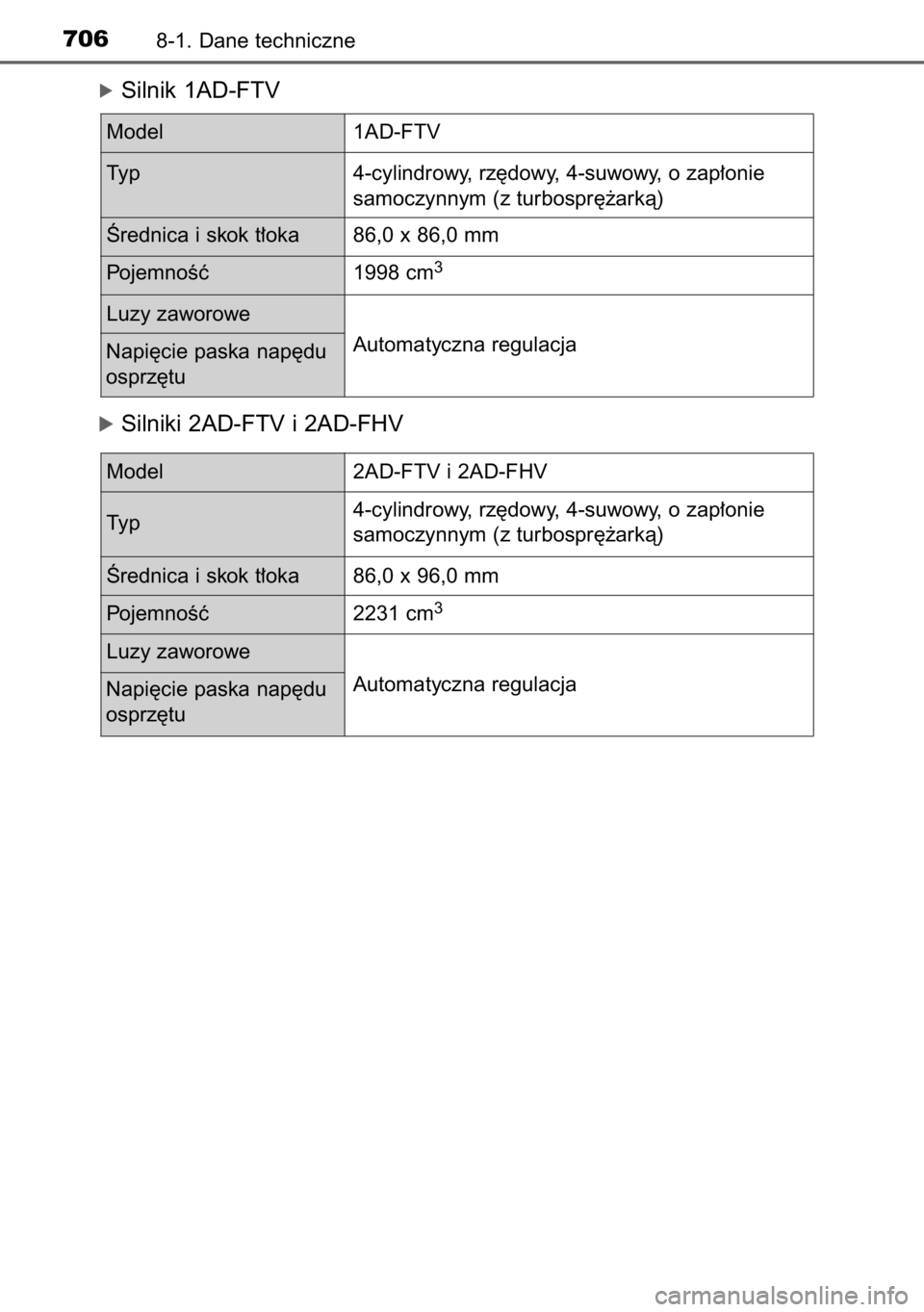

óSilnik 1AD-FTV
Model 1AD-FTV
Typ 4-cylindrowy, rz´dowy, 4-suwowy, o zap∏onie
samoczynnym (z turbospr´˝arkà)
Ârednica i skok t∏oka 86,0 x 86,0 mm
PojemnoÊç 1998 cm
3
Luzy zaworowe
Automatyczna regulacja
Napi´cie paska nap´du
osprz´tu
óSilniki 2AD-FTV i 2AD-FHV
Model 2AD-FTV i 2AD-FHV
Ty p4-cylindrowy, rz´dowy, 4-suwowy, o zap∏onie
samoczynnym (z turbospr´˝arkà)
Ârednica i skok t∏oka 86,0 x 96,0 mm
PojemnoÊç 2231 cm
3
Luzy zaworowe
Automatyczna regulacja
Napi´cie paska nap´du
osprz´tu
7068-1. Dane techniczne

óWersje z silnikiem o zap∏onie iskrowym
*1: Kod modelu*3koƒczy si´ na liter´ „K”
*
2: Kod modelu*3koƒczy si´ na liter´ „W”
*
3: Kod modelu znajduje si´ na tabliczce znamionowej. (S. 703)
8-1. Dane techniczne707
8
Informacje techniczne

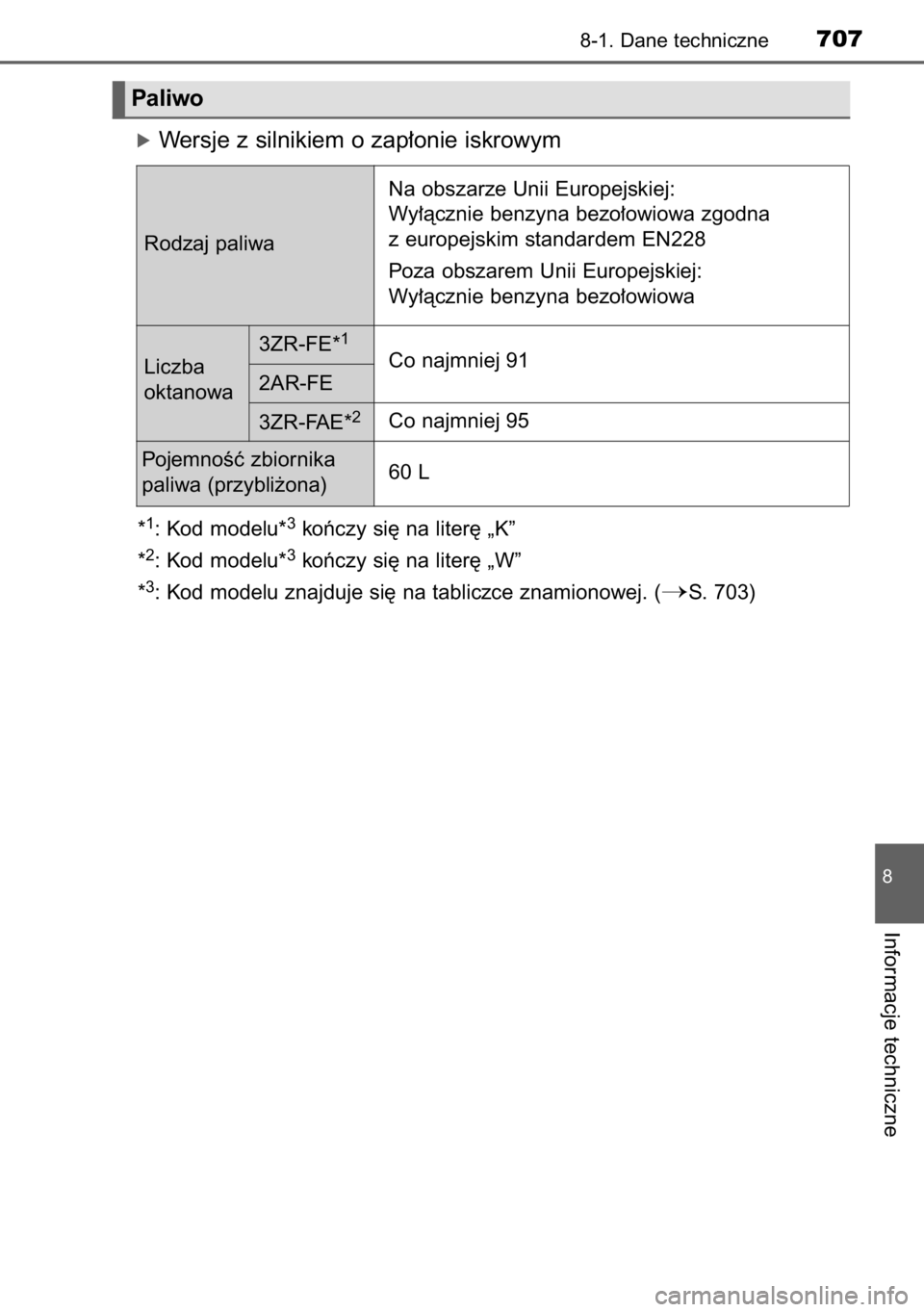

Paliwo
Rodzaj paliwaNa obszarze Unii Europejskiej:
Wy∏àcznie benzyna bezo∏owiowa zgodna
z europejskim standardem EN228
Poza obszarem Unii Europejskiej:
Wy∏àcznie benzyna bezo∏owiowa
PojemnoÊç zbiornika
paliwa (przybli˝ona)3ZR-FE*
1
2AR-FE
3ZR-FAE*
2
Liczba
oktanowaCo najmniej 91
Co najmniej 95
60 L

óWersje z silnikiem o zap∏onie samoczynnym
*1: Modele*4ALA49L-ANTXYW, ALA49L-ANTGYW, ALA49L-ANFXYW,
ALA49L-ANFGYW
*
2: Modele*4ALA40L-ANFXRW, ALA40L-ANFMRW, ALA40L-ANFGRW,
ALA40R-ANFXRW, ALA40R-ANFMRW, ALA40R-ANFGRW, ALA41L-
ANFXRW, ALA41L-ANFMRW, ALA41L-ANFGRW, ALA41R-ANFXRW,
ALA41R-ANFMRW, ALA41R-ANFGRW, ALA49L-ANFXRW, ALA49L-
ANFMRW, ALA49L-ANFGRW, ALA49R-ANFXRW, ALA49R-ANFMRW,
ALA49R-ANFGRW
*
3: Modele*4ALA49L-ANTXXW, ALA49L-ANTMXW, ALA49L-ANTGXW,
ALA49R-ANTXXW, ALA49R-ANTMXW, ALA49R-ANTGXW
*
4: Kod modelu znajduje si´ na tabliczce znamionowej. (S. 703)

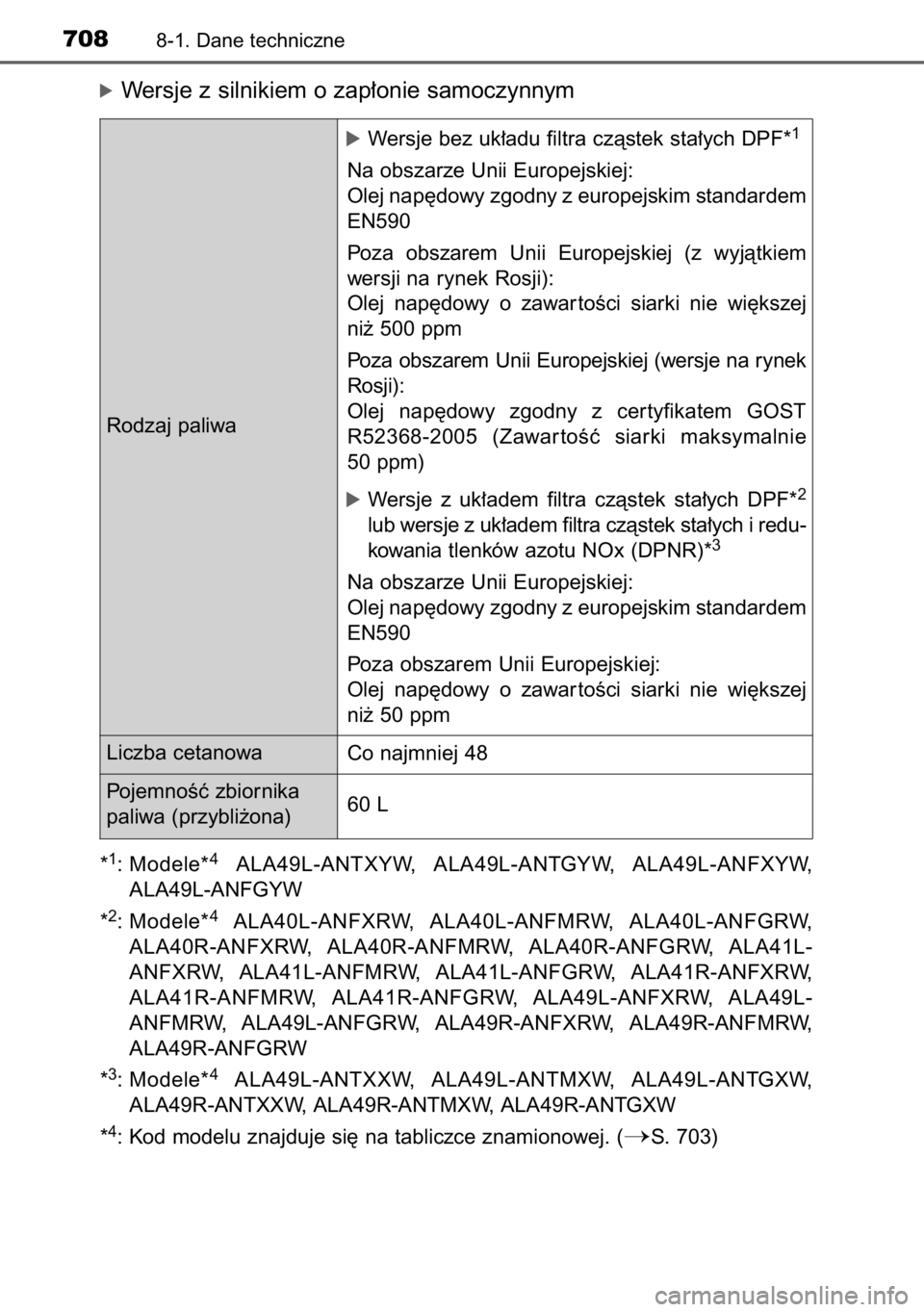

7088-1. Dane techniczne
Rodzaj paliwa
óWersje bez uk∏adu filtra czàstek sta∏ych DPF*1
Na obszarze Unii Europejskiej:
Olej nap´dowy zgodny z europejskim standardem
EN590
Poza obszarem Unii Europejskiej (z wyjàtkiem
wersji na rynek Rosji):
Olej nap´dowy o zawar toÊci siarki nie wi´kszej
ni˝ 500 ppm
Poza obszarem Unii Europejskiej (wersje na rynek
Rosji):
Olej nap´dowy zgodny z cer tyfikatem GOST
R52368-2005 (Zawar toÊç siarki maksymalnie
50 ppm)
óWersje z uk∏adem filtra czàstek sta∏ych DPF*2
lub wersje z uk∏adem filtra czàstek sta∏ych i redu-
kowaniatlenków azotu NOx (DPNR)*3
Na obszarze Unii Europejskiej:
Olej nap´dowy zgodny z europejskim standardem
EN590
Poza obszarem Unii Europejskiej:
Olej nap´dowy o zawar toÊci siarki nie wi´kszej
ni˝ 50 ppm
Liczba cetanowa
Co najmniej 48
PojemnoÊç zbiornika
paliwa (przybli˝ona)60 L

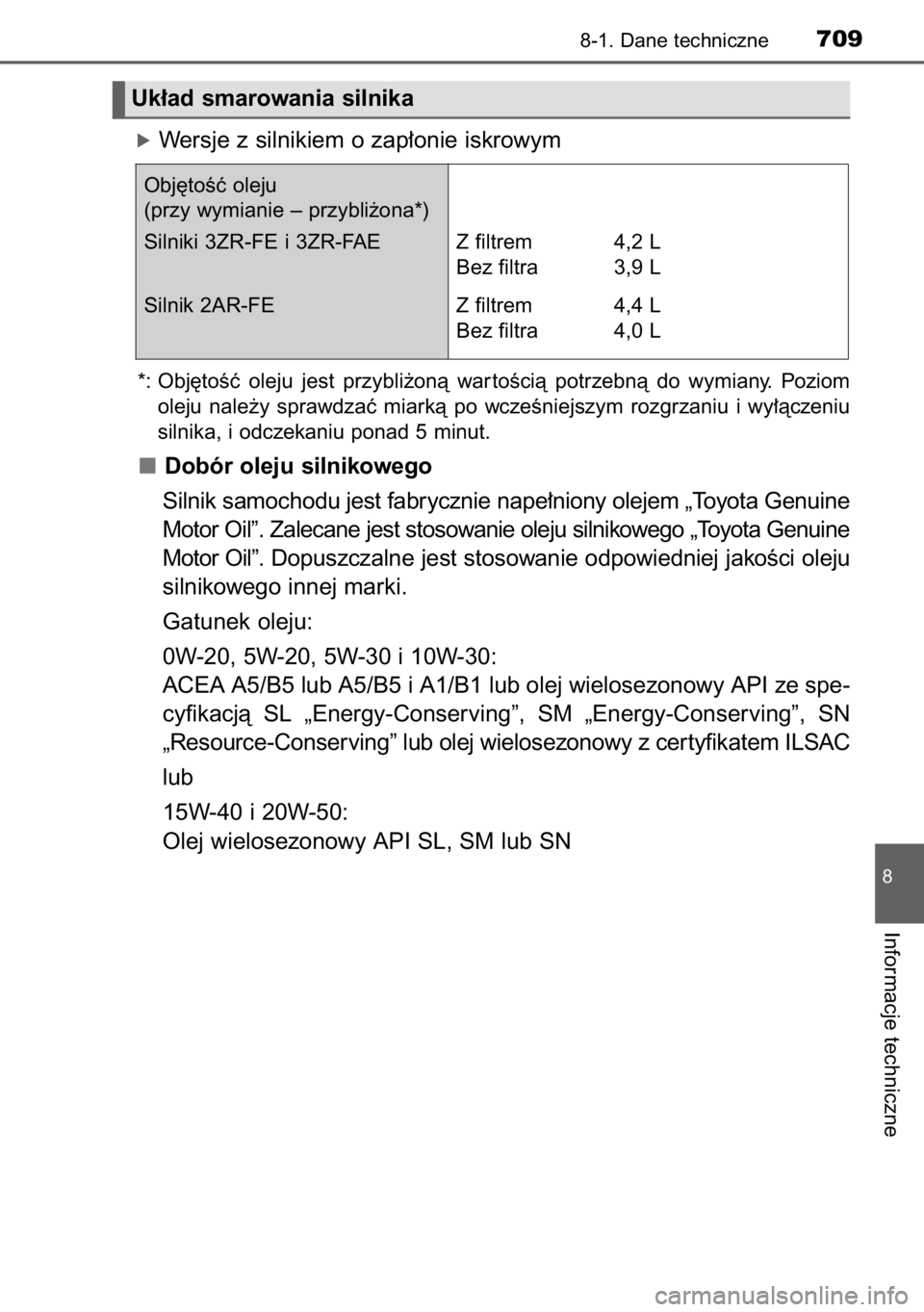

óWersje z silnikiem o zap∏onie iskrowym
Obj´toÊç oleju
(przy wymianie – przybli˝ona*)
Silniki 3ZR-FE i 3ZR-FAE Z filtrem 4,2 L
Bez filtra 3,9 L
Silnik 2AR-FE Z filtrem 4,4 L
Bez filtra 4,0 L
*: Obj´toÊç oleju jest przybli˝onà war toÊcià potrzebnà do wymiany. Poziom
oleju nale˝y sprawdzaç miarkà po wczeÊniejszym rozgrzaniu i wy∏àczeniu
silnika, i odczekaniu ponad 5 minut.
Dobór oleju silnikowego
Silnik samochodu jest fabrycznie nape∏niony olejem „Toyota Genuine
Motor Oil”. Zalecane jest stosowanie oleju silnikowego „Toyota Genuine
Motor Oil”. Dopuszczalne jest stosowanie odpowiedniej jakoÊci oleju
silnikowego innej marki.
Gatunek oleju:
0W-20, 5W-20, 5W-30 i 10W-30:
ACEA A5/B5 lub A5/B5 i A1/B1 lub olej wielosezonowy API ze spe-
cyfikacjà SL „Energy-Conserving”, SM „Energy-Conserving”, SN
„Resource-Conserving” lub olej wielosezonowy z cer tyfikatem ILSAC
lub
15W-40 i 20W-50:
Olej wielosezonowy API SL, SM lub SN
8-1. Dane techniczne709
8
Informacje techniczne
Uk∏ad smarowania silnika

óZ wyjàtkiem wersji na rynki Azerbejd˝anu, Armenii, Gruzji, Kazach-
stanu, Turkmenistanu, Ukrainy (wersje z silnikami 3ZR-FE i 2AR-FE)
i Rosji

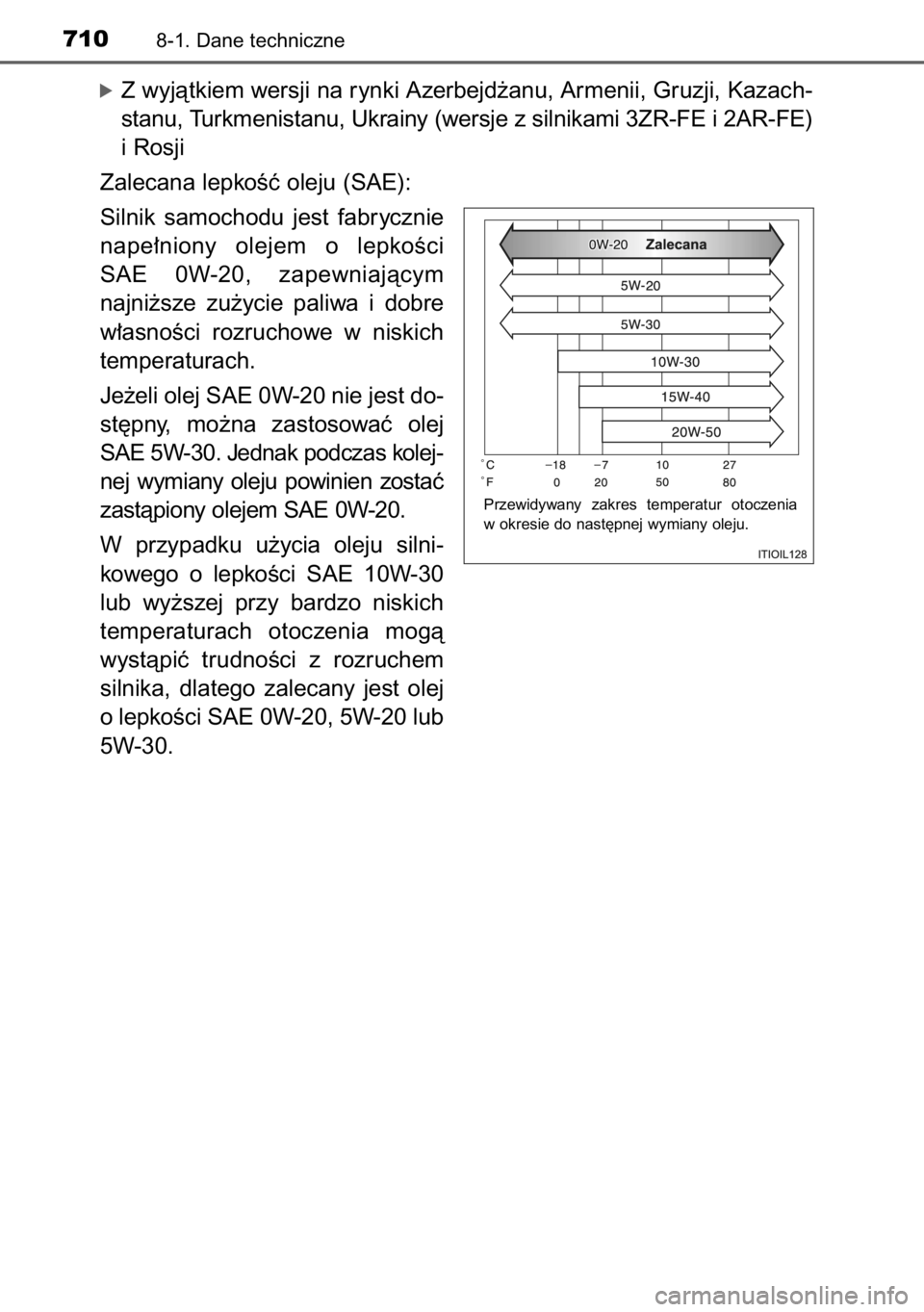

Zalecana lepkoÊç oleju (SAE):
Silnik samochodu jest fabrycznie
nape∏niony olejem o lepkoÊci
SAE 0W-20, zapewniajàcym
najni˝sze zu˝ycie paliwa i dobre
w∏asnoÊci rozruchowe w niskich
temperaturach.
Je˝eli olej SAE 0W-20 nie jest do-
st´pny, mo˝na zastosowaç olej
SAE 5W-30. Jednak podczas kolej-
nej wymiany oleju powinien zostaç
zastàpiony olejem SAE 0W-20.
W przypadku u˝ycia oleju silni-
kowego o lepkoÊci SAE 10W-30
lub wy˝szej przy bardzo niskich
temperaturach otoczenia mogà
wystàpiç trudnoÊci z rozruchem
silnika, dlatego zalecany jest olej
o lepkoÊci SAE 0W-20, 5W-20 lub
5W-30.
7108-1. Dane techniczne
Przewidywany zakres temperatur otoczenia
w okresie do nast´pnej wymiany oleju.
