TOYOTA RAV4 2014 Omistajan Käsikirja (in Finnish)

5416-3. Tee-se-itse-huolto
6
Huolto ja hoito
OM42A21FI
*: Korvaa sulakkeella, jonka ampeeriluku on sama kuin alkuperäisen.
14MIR HTR10
Ulkopuolisten taustapeilien huurteenpois-
tolaite, elektroninen monipistesuihkutus-
järjestelmä
SulakeAmpeeriVirtapiiri
OM42A21FI.book Page 541 Friday, January 30, 2015 4:52 PM

5426-3. Tee-se-itse-huolto
OM42A21FI■
Kojetaulun alla
SulakeAmpeeriVirtapiiri
1STOP7,5Jarruvalot
2S/ROOF10Kattoluukku
3AM15IG1 NO.1, IG1 NO.2, IG1 NO.3, ACC
4OBD7,5OBD-diagnosointijärjestelmä
5D/L NO.220Keskuslukitusjärjestelmä (sivuovet),
korin ohjausyksikkö (main body ECU)
6FOG RR7,5Takasumuvalot, takasumuvalon merkkivalo
7D/L BACK10Keskuslukitusjärjestelmä (takaluukku)
8P/OUTLET NO.115Sähkön ulosotot
9DOOR D20Kuljettajan sähkötoiminen ikkunannostin
10DOOR R/R20Oikeanpuoleisen takaoven ikkunannostin
11DOOR R/L20Vasemmanpuoleisen takaoven ikkunannostin
12WIP RR15Takalasinpyyhin
13WSH15Tuulilasin ja takalasin pesin
14GAUGE7,5Peruutusvalot, kuolleen kulman varoitin,
sisäpuolinen taustapeili
15WIP FR25Tuulilasinpyyhkimet, sadetunnistimella
varustettujen tuulilasinpyyhkijöiden ECU
16SFT LOCK-ACC5Vaihteenvalitsimen lukitusjärjestelmän ECU
OM42A21FI.book Page 542 Friday, January 30, 2015 4:52 PM

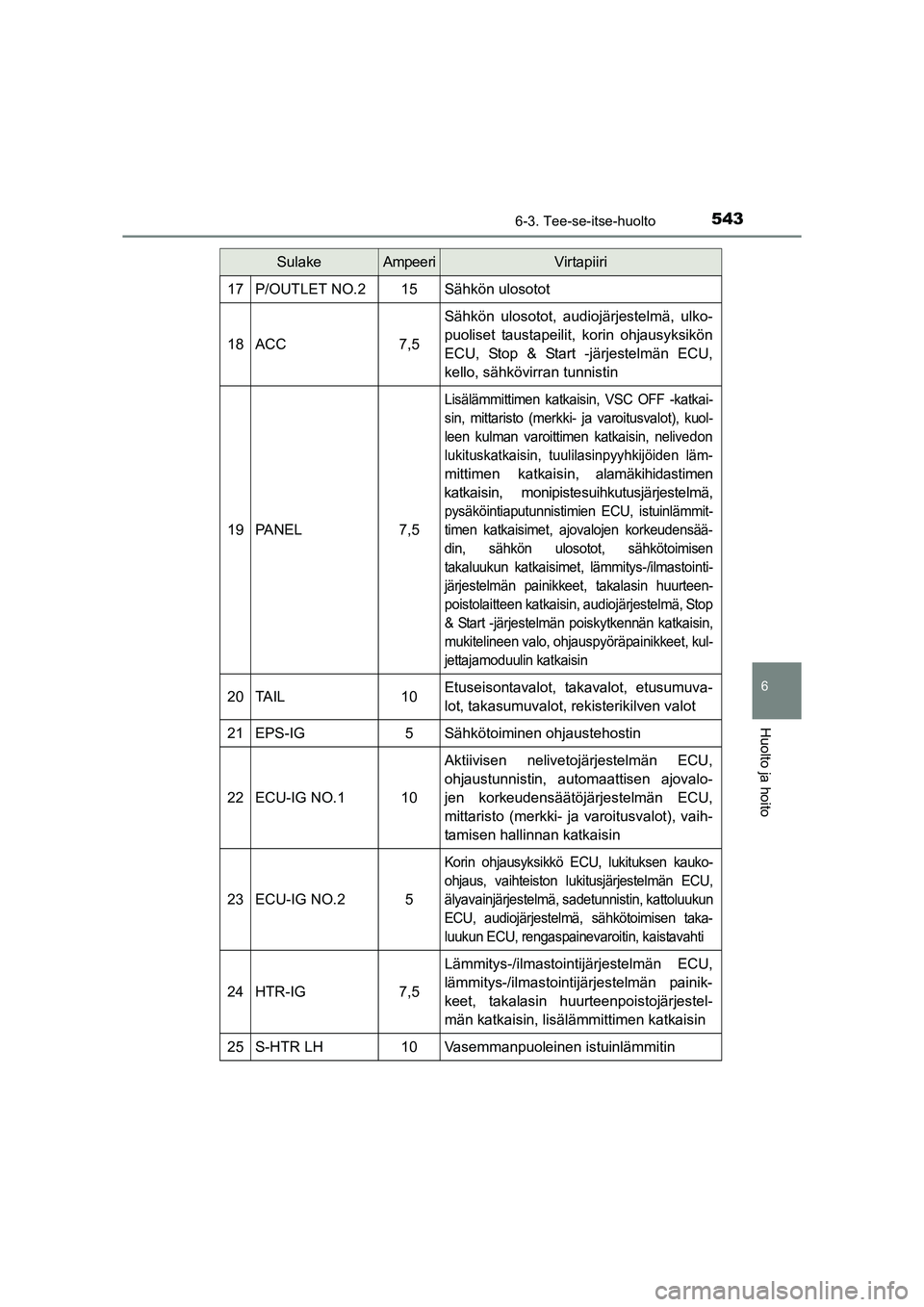

5436-3. Tee-se-itse-huolto
6
Huolto ja hoito
OM42A21FI
17P/OUTLET NO.215Sähkön ulosotot
18ACC7,5
Sähkön ulosotot, audiojärjestelmä, ulko-
puoliset taustapeilit, korin ohjausyksikön
ECU, Stop & Start -järjestelmän ECU,
kello, sähkövirran tunnistin
19PA N E L7,5
Lisälämmittimen katkaisin, VSC OFF -katkai-
sin, mittaristo (merkki- ja varoitusvalot), kuol-
leen kulman varoittimen katkaisin, nelivedon
lukituskatkaisin, tuulilasinpyyhkijöiden läm-
mittimen katkaisin, alamäkihidastimen
katkaisin, monipistesuihkutusjärjestelmä,
pysäköintiaputunnistimien ECU, istuinlämmit-
timen katkaisimet, ajovalojen korkeudensää-
din, sähkön ulosotot, sähkötoimisen
takaluukun katkaisimet, lämmitys-/ilmastointi-
järjestelmän painikkeet, takalasin huurteen-
poistolaitteen katkaisin, audiojärjestelmä, Stop
& Start -järjestelmän poiskytkennän katkaisin,
mukitelineen valo, ohjauspyöräpainikkeet, kul-
jettajamoduulin katkaisin
20TA I L10Etuseisontavalot, takavalot, etusumuva-
lot, takasumuvalot, rekisterikilven valot
21EPS-IG5Sähkötoiminen ohjaustehostin
22ECU-IG NO.110
Aktiivisen nelivetojärjestelmän ECU,
ohjaustunnistin, automaattisen ajovalo-
jen korkeudensäätöjärjestelmän ECU,
mittaristo (merkki- ja varoitusvalot), vaih-
tamisen hallinnan katkaisin
23ECU-IG NO.25
Korin ohjausyksikkö ECU, lukituksen kauko-
ohjaus, vaihteiston lukitusjärjestelmän ECU,
älyavainjärjestelmä, sadetunnistin, kattoluukun
ECU, audiojärjestelmä, sähkötoimisen taka-
luukun ECU, rengaspainevaroitin, kaistavahti
24HTR-IG7,5
Lämmitys-/ilmastointijärjestelmän ECU,
lämmitys-/ilmastointijärjestelmän painik-
keet, takalasin huurteenpoistojärjestel-
män katkaisin, lisälämmittimen katkaisin
25S-HTR LH10Vasemmanpuoleinen istuinlämmitin
SulakeAmpeeriVirtapiiri
OM42A21FI.book Page 543 Friday, January 30, 2015 4:52 PM

5446-3. Tee-se-itse-huolto
OM42A21FI
26S-HTR RH10Oikeanpuoleinen istuinlämmitin
27IGN7,5
C/OPN, polttoainepumppu, monipistesuih-
kutusjärjestelmä, jarruvalot, ohjauspyörän
lukitusjärjestelmän ECU, automaattivaih-
teiston ECU
28A/B7,5SRS-turvatyynyjärjestelmän ECU
29METER5Mittarit
30ECU-IG NO.37,5
Laturi, ajovalojen pesin, sadetunnisti-
mella varustettujen tuulilasinpyyhkijöiden
ECU, lukkiutumattoman jarrujärjestelmän/
ajonvakautusjärjestelmän ECU, jarruvalot,
FAN NO.1, FAN NO.2, FAN NO.3, HTR,
PTC, DEF, DEICER, tuulilasinpyyhkijöi-
den lämmityksen katkaisin
SulakeAmpeeriVirtapiiri
OM42A21FI.book Page 544 Friday, January 30, 2015 4:52 PM

5456-3. Tee-se-itse-huolto
6
Huolto ja hoito
OM42A21FI■
Kojetaulun takana
SulakeAmpeeriVirtapiiri
1P/SEAT F/L30Vasen sähkötoiminen istuin
2P/SEAT F/R30Oikea sähkötoiminen istuin
3PBD30Sähkötoiminen takaluukku
4P/W MAIN30Sähkötoimiset ikkunat edessä, sähkötoi-
misten ikkunoiden pääkatkaisin
OM42A21FI.book Page 545 Friday, January 30, 2015 4:52 PM

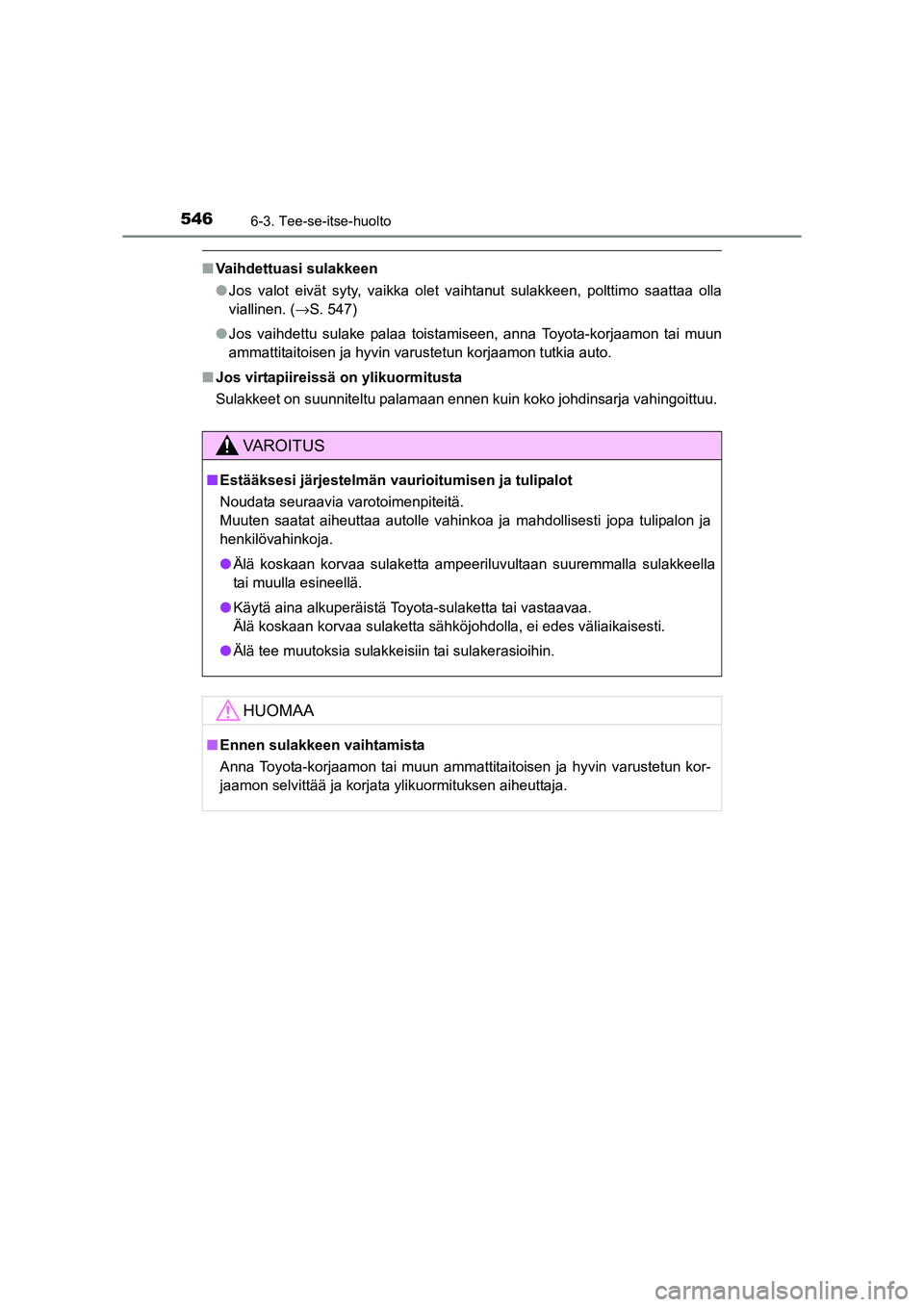

5466-3. Tee-se-itse-huolto
OM42A21FI
■Vaihdettuasi sulakkeen
●Jos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. ( →S. 547)
● Jos vaihdettu sulake palaa toistamiseen, anna Toyota-korjaamon tai muun
ammattitaitoisen ja hyvin varustetun korjaamon tutkia auto.
■ Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vahingoittuu.
VAROITUS
■Estääksesi järjestelmän vaurioitumisen ja tulipalot
Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.
● Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkeella
tai muulla esineellä.
● Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes väliaikaisesti.
● Älä tee muutoksia sulakkeisiin tai sulakerasioihin.
HUOMAA
■Ennen sulakkeen vaihtamista
Anna Toyota-korjaamon tai muun ammattitaitoisen ja hyvin varustetun kor-
jaamon selvittää ja korjata ylikuormituksen aiheuttaja.
OM42A21FI.book Page 546 Friday, January 30, 2015 4:52 PM

547
6
6-3. Tee-se-itse-huolto
Huolto ja hoito
OM42A21FI
Polttimot
Tarkista vaihdettavan polttimon tehoarvo. (→S. 683)
■Edessä
Seuraavat polttimot voit vaihtaa itse. Vaihtamisen vaikeusaste
riippuu polttimoista. Koska on vaara että osat voivat vaurioitua
suosittelemme että vaihto suoritetaan valtuutetussa Toyota-
huoltokorjaamossa tai muussa ammattitaitoisessa ja hyvin
varustetussa korjaamossa.
Ennen polttimon vaihtoa
Polttimoiden sijainnit
Ajovalojen lähivalot (halogee-
niajovalot)
Ajovalojen kaukovalo Etusuuntavalo
Etusumuvalo (j
oissakin mal-
leissa)1
2
3
4
OM42A21FI.book Page 547 Friday, January 30, 2015 4:52 PM

5486-3. Tee-se-itse-huolto
OM42A21FI■
Ta k a n a
Takavalo
Peruutusvalo
Takasuuntavalo
Jarru-/takavalo
Rekisterikilven valot
Takasumuvalo1
2
3
4
5
6
OM42A21FI.book Page 548 Friday, January 30, 2015 4:52 PM

5496-3. Tee-se-itse-huolto
6
Huolto ja hoito
OM42A21FI■
Ajovalojen lähivalot (halogeeniajovalot)
Vain oikealle puolelle: Irrota
kiinnike. Siirrä sitten pesimen
säiliön aukkoa.
Irrota liitin ja käännä poltti-
mon suojusta vastapäivään.
Irrota liitin samalla vetäen
lukituksen vapautusnuppia.
Käännä polttimon kantaa
vastapäivään.
Polttimoiden vaihto
1
2
3
4
OM42A21FI.book Page 549 Friday, January 30, 2015 4:52 PM

5506-3. Tee-se-itse-huolto
OM42A21FI
Asenna uusi polttimo.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen. Kierrä myötäpäi-
vään kiinni.
Asenna liitin.
Asennettuasi liittimen kiinni, hei-
luta polttimon kantaa varovai-
sesti varmistaaksesi, ettei se ole
löysällä.
Aseta liitin paikoilleen ja kiin-
nitä suojus.
Ennen suojuksen asentamista,
käännä ajovalojen lähivalot
päälle kerran ja varmistu ettei
valoa näy asennuskohdassa.
Vain oikealle puolelle: Siirrä pesimen säiliön aukkoa ja kiinnitä
lukituskiinnike.
5
6
7
8
OM42A21FI.book Page 550 Friday, January 30, 2015 4:52 PM
