TOYOTA RAV4 2014 Omistajan Käsikirja (in Finnish)

5516-3. Tee-se-itse-huolto
6
Huolto ja hoito
OM42A21FI■
Ajovalojen kaukovalot
Vain oikealle puolelle: Irrota kii nnike. Siirrä sitten pesimen säiliön
aukkoa. ( →S. 549)
Käännä polttimon kantaa
vastapäivään.
Irrota liitin samalla painaen
lukituksen vapautuspaini-
ketta.
Vaihda polttimo ja asenna
polttimon kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
1
2
3
4
OM42A21FI.book Page 551 Friday, January 30, 2015 4:52 PM

5526-3. Tee-se-itse-huolto
OM42A21FI
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä, käännä ajovalot
päälle ja varmistu ettei valoa
näy asennuskohdassa.
Vain oikealle puolelle: Siirrä pesimen säiliön aukkoa ja kiinnitä
lukituskiinnike.
5
6
OM42A21FI.book Page 552 Friday, January 30, 2015 4:52 PM

5536-3. Tee-se-itse-huolto
6
Huolto ja hoito
OM42A21FI■
Etusuuntavalot
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
1
2
3
OM42A21FI.book Page 553 Friday, January 30, 2015 4:52 PM

5546-3. Tee-se-itse-huolto
OM42A21FI■
Etusumuvalot (joissakin malleissa)
Saadaksesi lisätilaa käännä
ohjauspyörää siten että pää-
set polttimoon käsiksi.
Jos aiot vaihtaa polttimon oike-
alta puolelta, käännä ohjauspyö-
rää vasemmalle, ja päinvastoin.
Irrota sisälokasuojan kiin-
nike ja avaa sisälokasuoja.
Irrota liitin samalla painaen
lukituksen vapautuspainiketta.
Käännä polttimon kantaa
vastapäivään.
1
2
3
4
OM42A21FI.book Page 554 Friday, January 30, 2015 4:52 PM

5556-3. Tee-se-itse-huolto
6
Huolto ja hoito
OM42A21FI
Asenna uusi polttimo.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen. Kierrä myötäpäi-
vään kiinni.
Asenna liitin.
Kun olet asentanut liittimen,hei-
luta polttimon kantaa varovai-
sesti varmistaaksesi ettei se ole
löysällä, kytke sumuvalot päälle
ja varmistu ettei valoa näy asen-
nuskohdassa.
Asenna sisälokasuoja pai-
koilleen ja asenna pidikkeet.
Aseta pidike paikoilleen ja
lukitse kiertämällä.
5
6
7
OM42A21FI.book Page 555 Friday, January 30, 2015 4:52 PM

5566-3. Tee-se-itse-huolto
OM42A21FI■
Jarru-/takavalot ja takasuuntavalot
Avaa takaluukku ja irrota pul-
tit ja poista valoasetelma
vetäen sitä suoraan taakse-
päin auton takaosasta käsin.
Käännä polttimon kantaa vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
1
2
XJarru-/takavalotXTakasuuntavalot
3
XJarru-/takavalotXTakasuuntavalot
4
OM42A21FI.book Page 556 Friday, January 30, 2015 4:52 PM

5576-3. Tee-se-itse-huolto
6
Huolto ja hoito
OM42A21FI■
Takavalot ja peruutusvalot
Avaa takaluukku ja irrota
suojus.
Estääksesi vauriot peitä ruuvital-
tan pää rievulla.
Käännä polttimon kantaa vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
1
2
XTakavalotXPeruutusvalot
3
XTakavalotXPeruutusvalot
4
OM42A21FI.book Page 557 Friday, January 30, 2015 4:52 PM

5586-3. Tee-se-itse-huolto
OM42A21FI■
Rekisterikilven valot
Avaa takaluukku ja irrota
suojus.
Estääksesi vauriot peitä ruuvital-
tan pää rievulla.
Käännä polttimon kantaa vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
1
2
XVasen puoliXOikea puoli
3
4
OM42A21FI.book Page 558 Friday, January 30, 2015 4:52 PM

5596-3. Tee-se-itse-huolto
6
Huolto ja hoito
OM42A21FI■
Takasumuvalot
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut
vaiheet päinvastaisessa jär-
jestyksessä.
Kiinnitettyäsi polttimon kannan,
tarkasta vielä, että kumisuojus
on turvallisesti paikoillaan.
1
2
Kumi-
suojus
3
OM42A21FI.book Page 559 Friday, January 30, 2015 4:52 PM

5606-3. Tee-se-itse-huolto
OM42A21FI■

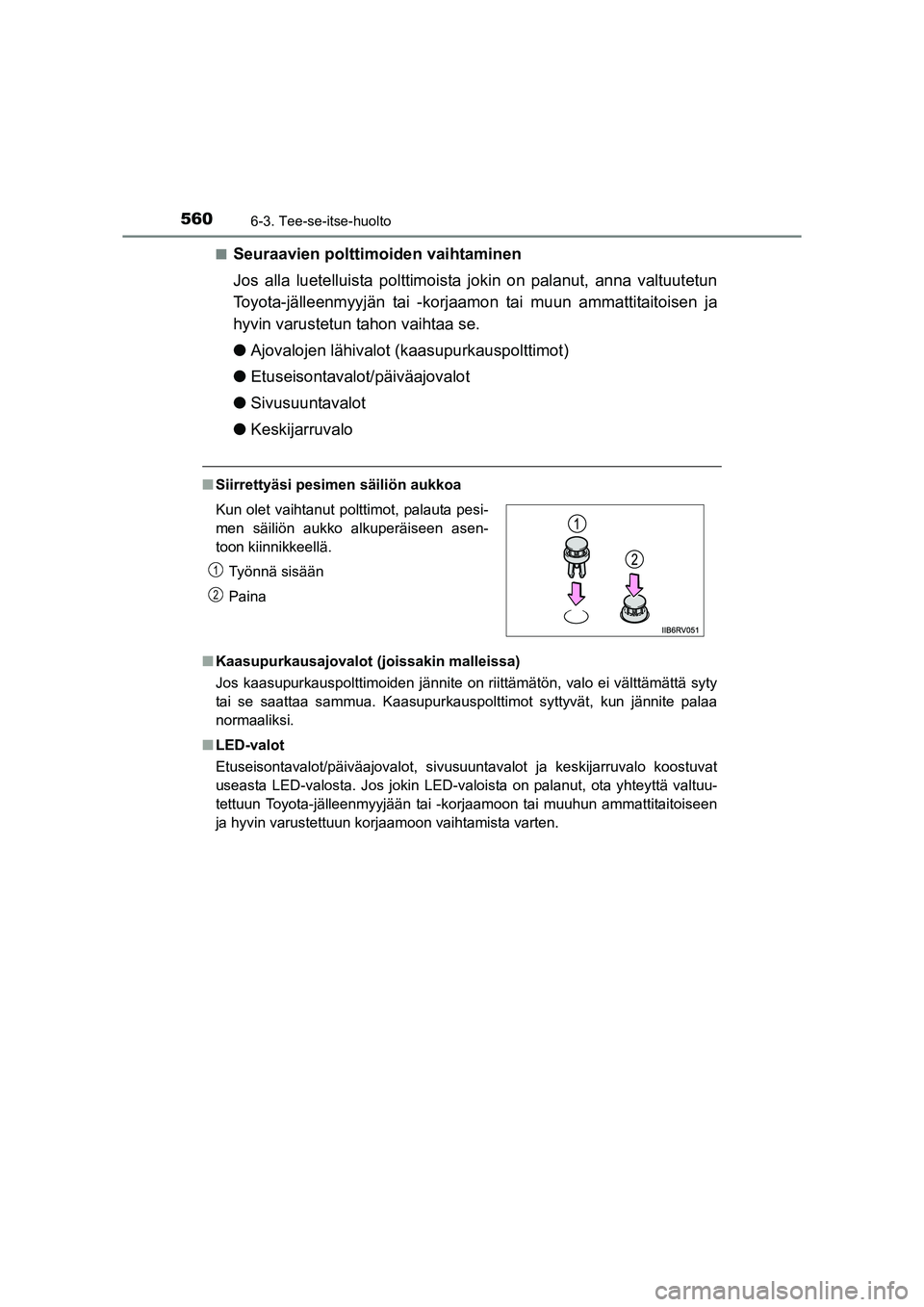

Seuraavien polttimoiden vaihtaminen
Jos alla luetelluista polttimoista jokin on palanut, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja
hyvin varustetun tahon vaihtaa se.
●
Ajovalojen lähivalot (kaasupurkauspolttimot)
● Etuseisontavalot/päiväajovalot
● Sivusuuntavalot
● Keskijarruvalo
■Siirrettyäsi pesimen säiliön aukkoa
■ Kaasupurkausajovalot (joissakin malleissa)
Jos kaasupurkauspolttimoiden jännite on riittämätön, valo ei välttämättä syty
tai se saattaa sammua. Kaasupurkauspolttimot syttyvät, kun jännite palaa
normaaliksi.
■ LED-valot
Etuseisontavalot/päiväajovalot, sivusuuntavalot ja keskijarruvalo koostuvat
useasta LED-valosta. Jos jokin LED-valoista on palanut, ota yhteyttä valtuu-
tettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen
ja hyvin varustettuun korjaamoon vaihtamista varten. Kun olet vaihtanut polttimot, palauta pesi-
men säiliön aukko alkuperäiseen asen-
toon kiinnikkeellä.
Työnnä sisään
Paina
1
2
