6217-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
RAV4_OM_OM42A79E_(EE)
*: De controlelampjes van de hoek en het midden knipperen nadat eerst hetcontrolelampje voor een storing van de sensor knippert en het controle-
lampje auto uit gaat, terwijl de zoemer gedurende ongeveer 7 seconden
klinkt.
Waarschuwingslampje elektrisch e stuurbekrachtiging (waar-
schuwingszoemer) Geeft aan dat er een storing is in de elektrische stuurbekrachti-
ging
(Knippert)
Controlelampje uitgeschakeld St op & Start-systeem (indien
aanwezig) Geeft aan dat er een storing aanwezig is het Stop & Start-sys-
teem
Controlelampje Traction ControlGeeft aan dat er een storing is in:
• Het VSC-systeem;
• Het TRC-systeem;
• De AUTO LSD-functie;
• Het Hill Start Assi st Control-systeem of
• Het Downhill Assist Control-systeem
Het lampje gaat knipperen wanneer de VSC, de TRC of het Hill
Start Assist-regelsysteem in werking is.
Waarschuwingslampje automatische verticale koplampverstel-
ling (indien aanwezig) Geeft aan dat er een storing aanwezig is in de automatische ver-
ticale koplampverstelling
(Knippert)
Controlelampje (waarschuwing szoemer) Toyota Parking
Assist-sensor * (indien aanwezig) Geeft aan dat er een storing aanwezig is in de Toyota Parking
Assist-sensor
Waarschuwings- lampjeWaarschuwingslampje/details
RAV4_OM_OM42A79E_(EE).book Page 621 Thursday, April 30, 2015 10:52 AM

6227-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42A79E_(EE)
Controleer, nadat de noodzakelijke handelingen uitgevoerd zijn om
het probleem te verhelpen, of het waarschuwingslampje uitgaat.
Volg de correctieprocedures.
Waarschuwings-
lampjeWaarschuwingslampje/detailsCorrectieprocedure
Waarschuwingslampje open
portier/achterklep
(waarschuwingszoemer)*
1
Geeft aan dat een van de por-
tieren of de achterklep niet
geheel gesloten is
Controleer of alle portieren en
de achterklep gesloten zijn.
Controlelampje veiligheids-
gordel (waarschuwingszoe-
mer)*
2
Waarschuwt de bestuurder
en/of voorpassagier dat de
veiligheidsgordel vastgemaakt
dient te worden.
Doe de veiligheidsgordel om.
Als er iemand op de voorpassa-
giersstoel zit, moet ook de vei-
ligheidsgordel voor de voorpas-
sagier worden vastgemaakt,
waarna het waarschuwings-
lampje (de waarschuwingszoe-
mer) uitgaat.
(In het
middelste
dashboard- paneel)
Waarschuwingslampje achter-
passagiersgordel*2
Waarschuwt de achterpassa-
giers om de veiligheidsgordel
om te doenDoe de veiligheidsgordel om.
Waarschuwingslampje laag
brandstofniveau Geeft aan dat de resterende
hoeveelheid brandstof onge-
veer 9,0 liter of minder is
Vul de brandstoftank.
(Rood)
Waarschuwingslampje hoge
koelvloeistoftemperatuurGeeft aan dat de motor over-
verhit raakt.
→Blz. 694
RAV4_OM_OM42A79E_(EE).book Page 622 Thursday, April 30, 2015 10:52 AM

6237-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
RAV4_OM_OM42A79E_(EE)
Waarschuwingslampje ban-
denspanning (indien aan-
wezig)
Als het lampje gaat branden:
Bandenspanning te laag door
bijvoorbeeld
• Natuurlijke oorzaken (→ Blz. 625)
• Lekke band ( →Blz. 647, 663)
Breng de banden op de juiste
spanning.
Na een paar minuten dooft het
lampje. Laat het systeem
nakijken door een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige indien
het lampje niet dooft nadat de
banden op spanning zijn
gebracht.
Als het lampje gaat branden
nadat het gedurende 1 minuut
knippert:
storing in het waarschuwings-
systeem voor de bandenspan-
ningLaat het systeem controleren
door een erkende Toyota-dealer
of hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskun-
dige.
Waarschuwings- lampjeWaarschuwingslampje/detailsCorrectieprocedure
RAV4_OM_OM42A79E_(EE).book Page 623 Thursday, April 30, 2015 10:52 AM

6247-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42A79E_(EE)
*1: Waarschuwingszoemer open portier:→Blz. 632
*2: Waarschuwingszoemer veiligheidsgor del bestuurder en voorpassagier:
De waarschuwingszoemer voor de veiligheidsgordels herinnert de
bestuurder en de passagier eraan de veiligheidsgordel om te doen. De
zoemer klinkt gedurende 30 seconden intermitterend vanaf een rijsnelheid\
van 20 km/h. Als de veiligheidsgordel daarna nog niet is vastgemaakt, laat
de zoemer gedurende 90 seconden een ander geluid horen.
*3: De controlelampjes van de hoek en het midden gaan branden en blijven aan nadat het controlelampje voor een storing van de sensor is gaan bran-
den en het controlelampje auto uitgaat, terwijl de zoemer gedurende onge-
veer 7 seconden klinkt.
Controlelampje (waarschu-
wingszoemer) Toyota Parking
Assist-sensor *
3 (indien aan-
wezig) Geeft aan dat de Toyota Par-
king Assist-sensor vuil is of
bedekt is met ijs.
Reinig de sensoren.
Waarschuwings- lampjeWaarschuwingslampje/detailsCorrectieprocedure
RAV4_OM_OM42A79E_(EE).book Page 624 Thursday, April 30, 2015 10:52 AM

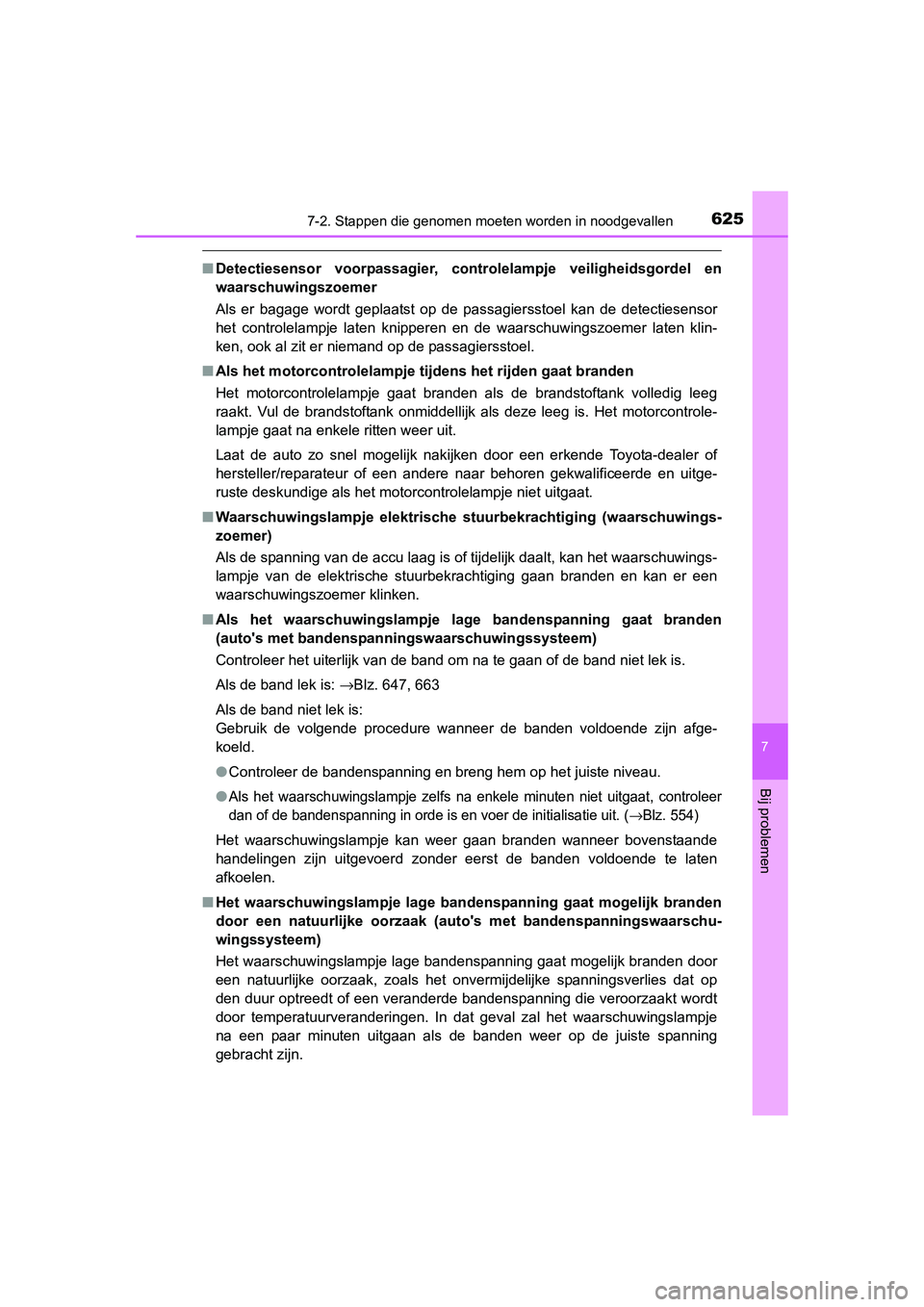

6257-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
RAV4_OM_OM42A79E_(EE)
■Detectiesensor voorpassagier, controlelampje veiligheidsgordel en
waarschuwingszoemer
Als er bagage wordt geplaatst op de passagiersstoel kan de detectiesensor
het controlelampje laten knipperen en de waarschuwingszoemer laten klin-
ken, ook al zit er niemand op de passagiersstoel.
■ Als het motorcontrolelampje tijd ens het rijden gaat branden
Het motorcontrolelampje gaat branden als de brandstoftank volledig leeg
raakt. Vul de brandstoftank onmiddellijk als deze leeg is. Het motorcontrole-
lampje gaat na enkele ritten weer uit.
Laat de auto zo snel mogelijk nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige als het motorcontrolelampje niet uitgaat.
■ Waarschuwingslampje elektrische st uurbekrachtiging (waarschuwings-
zoemer)
Als de spanning van de accu laag is of tijdelijk daalt, kan het waarschuwings-
lampje van de elektrische stuurbekrachtiging gaan branden en kan er een
waarschuwingszoemer klinken.
■ Als het waarschuwingslampje lage bandenspanning gaat branden
(auto's met bandenspanningswaarschuwingssysteem)
Controleer het uiterlijk van de band om na te gaan of de band niet lek is.
Als de band lek is: →Blz. 647, 663
Als de band niet lek is:
Gebruik de volgende procedure wanneer de banden voldoende zijn afge-
koeld.
● Controleer de bandenspanning en breng hem op het juiste niveau.
●
Als het waarschuwingslampje zelfs na enkele minuten niet uitgaat, controleer
dan of de bandenspanning in orde is en voer de initialisatie uit. (
→Blz. 554)
Het waarschuwingslampje kan weer gaan branden wanneer bovenstaande
handelingen zijn uitgevoerd zonder eerst de banden voldoende te laten
afkoelen.
■ Het waarschuwingslampje lage band enspanning gaat mogelijk branden
door een natuurlijke oorzaak (auto's met bandenspanningswaarschu-
wingssysteem)
Het waarschuwingslampje lage bandenspanning gaat mogelijk branden door
een natuurlijke oorzaak, zoals het onvermijdelijke spanningsverlies dat op
den duur optreedt of een veranderde bandenspanning die veroorzaakt wordt
door temperatuurveranderingen. In dat geval zal het waarschuwingslampje
na een paar minuten uitgaan als de banden weer op de juiste spanning
gebracht zijn.
RAV4_OM_OM42A79E_(EE).book Page 625 Thursday, April 30, 2015 10:52 AM

6267-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42A79E_(EE)■
Als een wiel wordt vervangen door een compact reservewiel (auto's met
compact reservewiel en waarsch uwingssysteem bandenspanning)
Het compacte reservewiel is niet voorzien van een bandenspanningssensor
en zender. Bij een lekke band zal het waarschuwingslampje lage banden-
spanning niet uitgaan, ook al is het wiel met de lekke band vervangen door\
het reservewiel. Vervang het reservewiel door het standaardwiel en breng de
band op de juiste spanning. Het waarschuwingslampje lage bandenspanning
zal na een paar minuten uitgaan.
■
Als het waarschuwingssysteem voor de bandenspanning buiten werking is
Het bandenspanningswaarschuwingssysteem wordt onder de volgende
omstandigheden uitgeschakeld:
(Als de omstandigheden weer normaal zijn, zal het systeem weer correct
werken.)
●Als er banden zonder bandenspanningssensoren en -zenders worden
gebruikt.
● Als de identificatiecodes op de bandenspanningssensoren niet zijn geregis-
treerd in de bandenspannings-ECU
●
Als de bandenspanning 500 kPa (5,1 kg/cm2 of bar, 73 psi) of meer bedraagt
Het bandenspanningswaarschuwingssysteem kan onder de volgende
omstandigheden worden uitgeschakeld:
(Als de omstandigheden weer normaal zijn, zal het systeem weer correct
werken.)
● Als zich in de nabijheid een elektrische voorziening bevindt, die dezelfde
radiografische signalen uitzendt
● Als in de auto een radio aanstaat op dezelfde frequentie
● Als de ruiten zijn voorzien van een coating die de ontvangst van de radi\
o-
grafische signalen nadelig beïnvloedt
● Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen en in de wiel-
kasten
● Als er niet-originele Toyota-vel gen zijn gemonteerd (Zelfs wanneer er
Toyota-velgen zijn gemonteerd, kan het zijn dat het bandenspanningswaar-
schuwingssysteem bij sommige bandentypes niet goed werkt.)
● Als er sneeuwkettingen worden gebruikt
■ Als het waarschuwingslampje lage bandenspanning regelmatig gaat
branden nadat het gedurende 1 minuut geknipperd heeft (auto's met
bandenspanningswaarschuwingssysteem)
Als het waarschuwingslampje lage bandenspanning regelmatig gaat branden
nadat het gedurende 1 minuut heeft geknipperd wanneer het contact AAN
wordt gezet, laat het systeem dan nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
■ Waarschuwingszoemer
De zoemer is in sommige gevallen niet hoorbaar, zoals in een luidruchtige
omgeving of wanneer het volume van de audio hoog staat.
RAV4_OM_OM42A79E_(EE).book Page 626 Thursday, April 30, 2015 10:52 AM

6277-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
RAV4_OM_OM42A79E_(EE)
WAARSCHUWING
■Als de waarschuwingslampjes van het ABS en het remsysteem blijven
branden
Breng de auto onmiddellijk op een veilige plaats tot stilstand en laat uw auto
controleren door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige. De auto kan tij-
dens het remmen extreem onstabiel worden en het ABS-systee m treedt moge-
lijk niet in werking, waardoor een aanrijding en ernstig letsel kunnen ontstaan.
■ Als het waarschuwingslampje elekt rische stuurbekrachtiging gaat
branden
De besturing kan zeer zwaar aanvoelen.
Als het stuurwiel zwaarder werkt dan gebruikelijk, houd het dan stevig vast
en oefen meer kracht uit dan normaal.
■ Als het waarschuwingslampje lage bandenspanning gaat branden
(auto's met bandenspanningswaarschuwingssysteem)
Neem de volgende voorzorgsmaatregelen in acht. Als u dat niet doet, kunt
u de macht over het stuur verliezen, waardoor ernstig letsel kan ontstaan.
● Zet de auto zo snel mogelijk stil op een veilige plaats. Breng de banden
meteen op spanning.
● Als, nadat de banden op spanning zijn gebracht, het waarschuwings-
lampje lage bandenspanning opnieuw gaat branden, kan dit erop duiden
dat er een band lek is. Controleer de banden. Vervang het wiel met de
lekke band door het reservewiel en laat de band repareren door de dichtst-
bijzijnde Toyota-dealer of erkende reparateur.
● Vermijd plotselinge stuurbewegingen en hard remmen. De banden kunnen
beschadigd raken, waardoor u de controle over het stuurwiel of de rem-
men kunt verliezen.
■ Als u een klapband krijgt of als er plotseling een lek ontstaat (auto's
met bandenspanningswaarschuwingssysteem)
Het kan zijn dat het bandenspanningswaarschuwingssysteem niet meteen
in werking treedt.
OPMERKING
■Ervoor zorgen dat het banden spanningswaarschuwingssysteem goed
werkt (auto's met bandenspanningswaarschuwingssysteem)
Monteer geen banden met verschillende specificaties of van verschillende
merken, anders werk het bandenspanningswaarschuwingssysteem moge-
lijk niet goed.
RAV4_OM_OM42A79E_(EE).book Page 627 Thursday, April 30, 2015 10:52 AM

6287-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42A79E_(EE)
Als er een waarschuwingsmelding
ver schijnt
Centraal waarschuwingslampje
Het centrale waarschuwings-
lampje gaat ook branden of knip-
peren om aan te geven dat er op
dat moment een melding wordt
weergegeven op het multi-
informatiedisplay.
Multi-informatiedisplay
Als een van de waarschuwingslampjes weer gaat branden na het uit-
voeren van de volgende handelingen, neem dan contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Blijf kalm en voer onderstaande handelingen uit als er een waar-
schuwingsmelding verschijnt op het multi-informatiedisplay:
1
2
RAV4_OM_OM42A79E_(EE).book Page 628 Thursday, April 30, 2015 10:52 AM

6297-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
RAV4_OM_OM42A79E_(EE)
Een zoemer klinkt en er verschijnt een waarschuwingsmelding op het
multi-informatiedisplay. De volgende waarschuwing geeft aan dat er
mogelijk schade aan de auto is die kan leiden tot een ongeval. Breng
de auto onmiddellijk tot stilstand op een veilige plaats en laat uw auto
direct controleren door een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
Breng de auto direct tot stilstand.
WaarschuwingsmeldingDetails
Geeft aan dat de oliedruk niet in orde is Het waarschuwingslampje kan gaan branden
als de oliedruk te laag is.
Geeft aan dat de vierwielaandrijving oververhit is
(Knippert)
(Alleen AWD- uitvoeringen)
RAV4_OM_OM42A79E_(EE).book Page 629 Thursday, April 30, 2015 10:52 AM

6307-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42A79E_(EE)
Een zoemer klinkt en er verschijnt een waarschuwingsmelding op het
multi-informatiedisplay. Het niet laten onderzoeken van de oorzaak
van de volgende waarschuwingen kan leiden tot een abnormale wer-
king van het systeem en mogelijk een ongeval veroorzaken. Laat de
auto nakijken door een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Laat uw auto onmi ddellijk controleren.
WaarschuwingsmeldingDetails
Geeft aan dat er een storing aanwezig is in het
AWD-systeem
Geeft aan dat er een storing aanwezig is in het
cruise control-systeem Druk eenmaal op de toets ON-OFF om het sys-
teem uit te schakelen en druk vervolgens
opnieuw op de toets om het systeem in te
schakelen.
Geeft aan dat er een storing aanwezig is in de
LDA (Lane Departure Alert)Breng de auto op een veilige plaats tot stil-
stand. Zet het contact UIT en vervolgens weer
AAN om het LDA-systeem te resetten. Als het
LDA-systeem weer normaal is, kan het sys-
teem worden geactiveerd.
(Alleen AWD-uitvoeringen)
(indien aanwezig)
(indien aanwezig)
RAV4_OM_OM42A79E_(EE).book Page 630 Thursday, April 30, 2015 10:52 AM
