6617-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
RAV4_OM_OM42A79E_(EE)
WAARSCHUWING
■Snelheidsbeperking bij gebruik va n het compacte reservewiel (indien
aanwezig)
Rijd niet harder dan 80 km/h als er een compact reservewiel onder de auto
is gemonteerd.
Het compacte reservewiel is niet ontworpen voor gebruik bij hoge snel-
heden. Het niet opvolgen van deze voorzorgsmaatregel kan leiden tot een
ongeval en ernstig letsel.
■ Na gebruik van gereedschap en krik (indien aanwezig)
Controleer voor het rijden of het gereedschap en de krik weer goed zijn
opgeborgen en bevestigd. Dit om te voorkomen dat een van deze voorwer-
pen bij een aanrijding of bij hard remmen letsel veroorzaakt.
RAV4_OM_OM42A79E_(EE).book Page 661 Thursday, April 30, 2015 10:52 AM

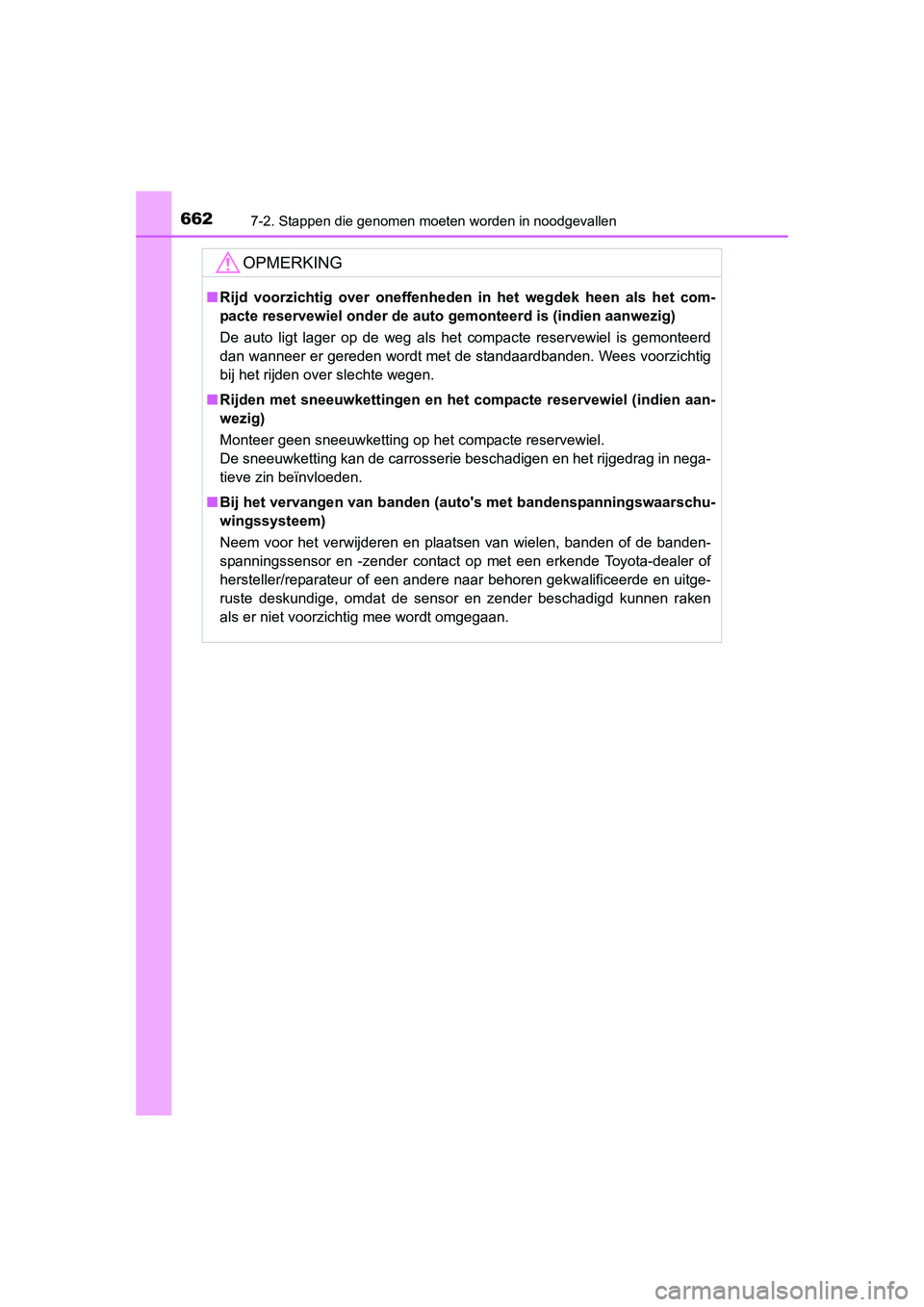

6627-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42A79E_(EE)
OPMERKING
■Rijd voorzichtig over oneffenheden in het wegdek heen als het com-
pacte reservewiel onder de auto gemonteerd is (indien aanwezig)
De auto ligt lager op de weg als het compacte reservewiel is gemonteerd
dan wanneer er gereden wordt met de standaardbanden. Wees voorzichtig
bij het rijden over slechte wegen.
■ Rijden met sneeuwkettingen en het compacte reservewiel (indien aan-
wezig)
Monteer geen sneeuwketting op het compacte reservewiel.
De sneeuwketting kan de carrosserie beschadigen en het rijgedrag in nega-
tieve zin beïnvloeden.
■ Bij het vervangen van banden (aut o's met bandenspanningswaarschu-
wingssysteem)
Neem voor het verwijderen en plaatsen van wielen, banden of de banden-
spanningssensor en -zender contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige, omdat de sensor en zender beschadigd kunnen raken
als er niet voorzichtig mee wordt omgegaan.
RAV4_OM_OM42A79E_(EE).book Page 662 Thursday, April 30, 2015 10:52 AM

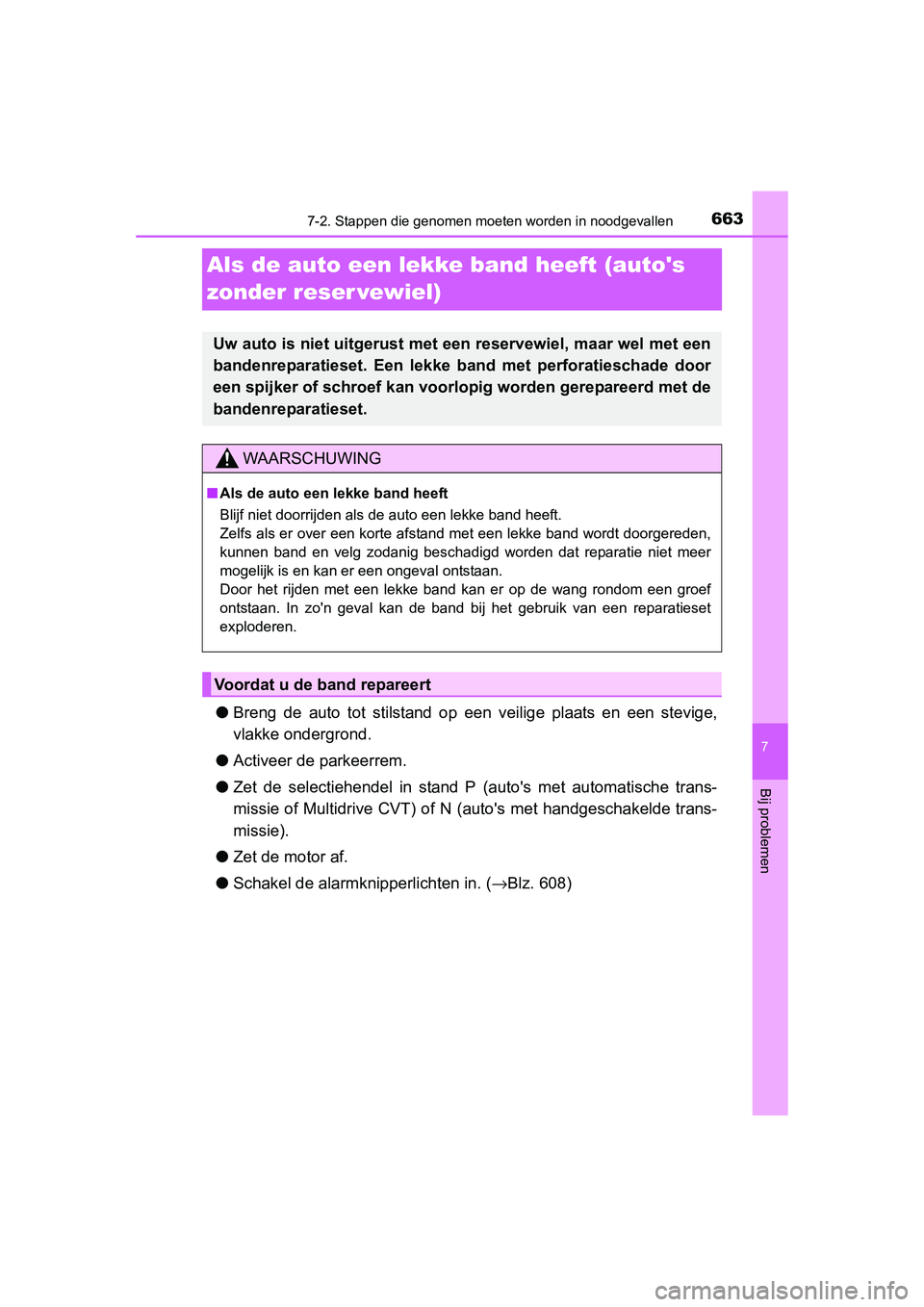

663
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
RAV4_OM_OM42A79E_(EE)
Als de auto een lekke band heeft (auto's
zonder reser vewiel)
● Breng de auto tot stilstand op een veilige plaats en een stevige,
vlakke ondergrond.
● Activeer de parkeerrem.
● Zet de selectiehendel in stand P (auto's met automatische trans-
missie of Multidrive CVT) of N (auto's met handgeschakelde trans-
missie).
● Zet de motor af.
● Schakel de alarmknipperlichten in. ( →Blz. 608)
Uw auto is niet uitgerust met een reservewiel, maar wel met een
bandenreparatieset. Een lekke band met perforatieschade door
een spijker of schroef kan voorlopig worden gerepareerd met de
bandenreparatieset.
WAARSCHUWING
■Als de auto een lekke band heeft
Blijf niet doorrijden als de auto een lekke band heeft.
Zelfs als er over een korte afstand met een lekke band wordt doorgereden,
kunnen band en velg zodanig beschadigd worden dat reparatie niet meer
mogelijk is en kan er een ongeval ontstaan.
Door het rijden met een lekke band kan er op de wang rondom een groef
ontstaan. In zo'n geval kan de band bij het gebruik van een reparatieset
exploderen.
Voordat u de band repareert
RAV4_OM_OM42A79E_(EE).book Page 663 Thursday, April 30, 2015 10:52 AM

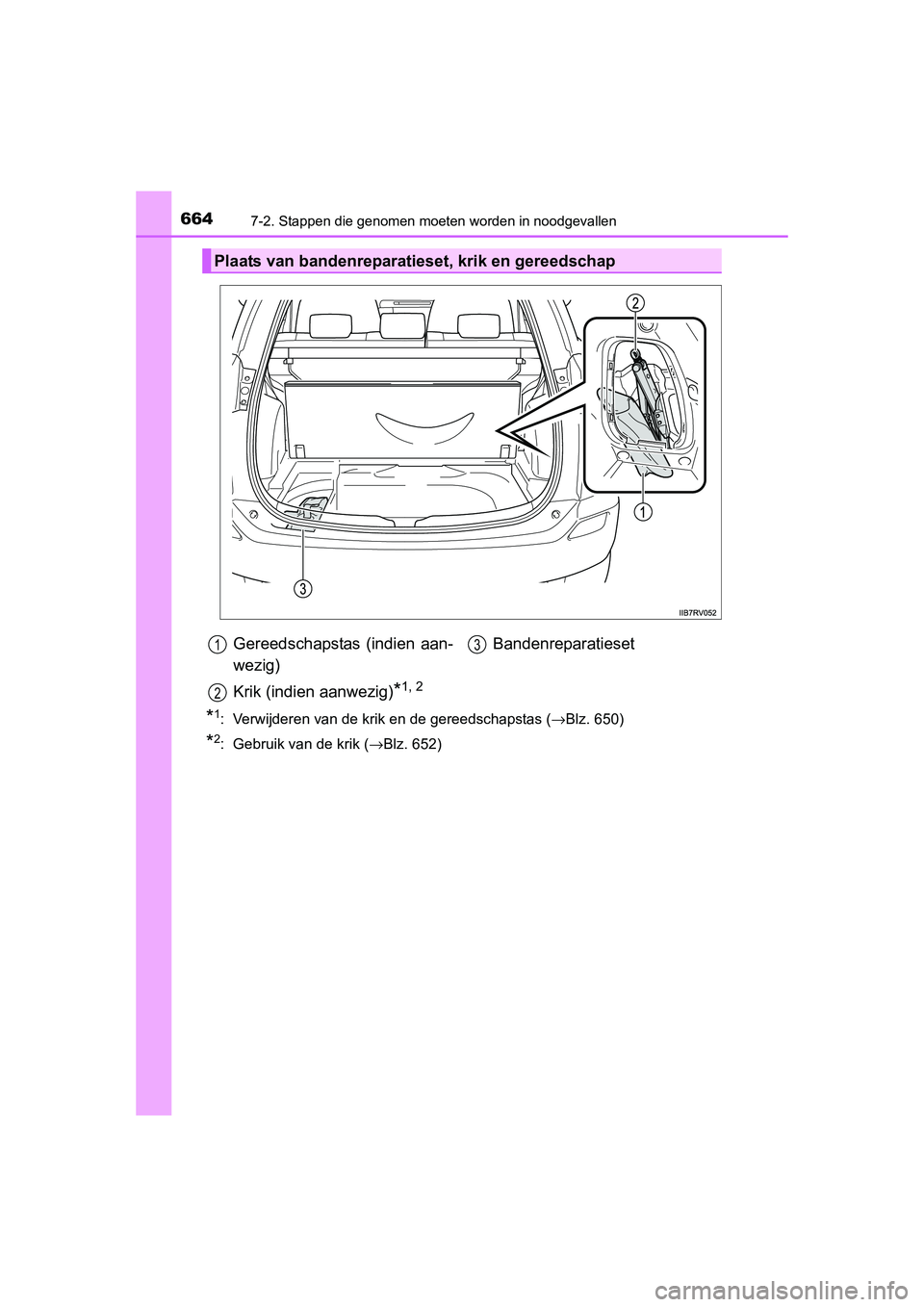

6647-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42A79E_(EE)
*1: Verwijderen van de krik en de gereedschapstas (→Blz. 650)
*2: Gebruik van de krik (→Blz. 652)
Plaats van bandenreparatieset, krik en gereedschap
Gereedschapstas (indien aan-
wezig)
Krik (indien aanwezig)
*1, 2
Bandenreparatieset1
2
3
RAV4_OM_OM42A79E_(EE).book Page 664 Thursday, April 30, 2015 10:52 AM

6657-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
RAV4_OM_OM42A79E_(EE)
Onderdelen bandenreparatieset
Fles
Slang
Bandenspanningsmeter
CompressorschakelaarCompressor
St ic ke rs
Voedingsaansluiting
Ontluchtingsdopje1
2
3
4
5
6
7
8
RAV4_OM_OM42A79E_(EE).book Page 665
Thursday, April 30, 2015 10:52 AM

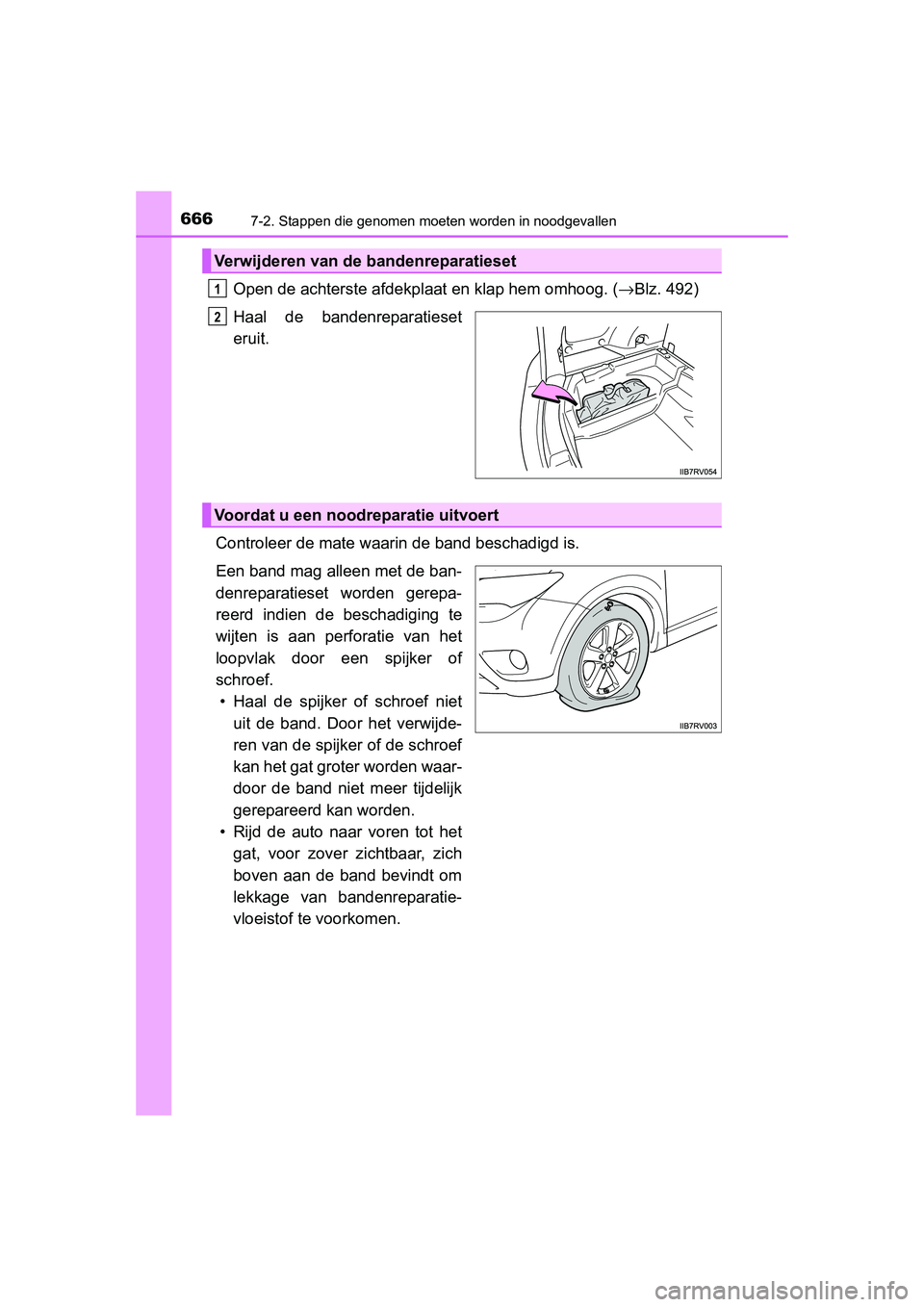

6667-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42A79E_(EE)
Open de achterste afdekplaat en klap hem omhoog. (→Blz. 492)
Haal de bandenreparatieset
eruit.
Controleer de mate waarin de band beschadigd is.
Een band mag alleen met de ban-
denreparatieset worden gerepa-
reerd indien de beschadiging te
wijten is aan perforatie van het
loopvlak door een spijker of
schroef. • Haal de spijker of schroef niet
uit de band. Door het verwijde-
ren van de spijker of de schroef
kan het gat groter worden waar-
door de band niet meer tijdelijk
gerepareerd kan worden.
• Rijd de auto naar voren tot het
gat, voor zover zichtbaar, zich
boven aan de band bevindt om
lekkage van bandenreparatie-
vloeistof te voorkomen.
Verwijderen van de bandenreparatieset
1
2
Voordat u een noodreparatie uitvoert
RAV4_OM_OM42A79E_(EE).book Page 666 Thursday, April 30, 2015 10:52 AM

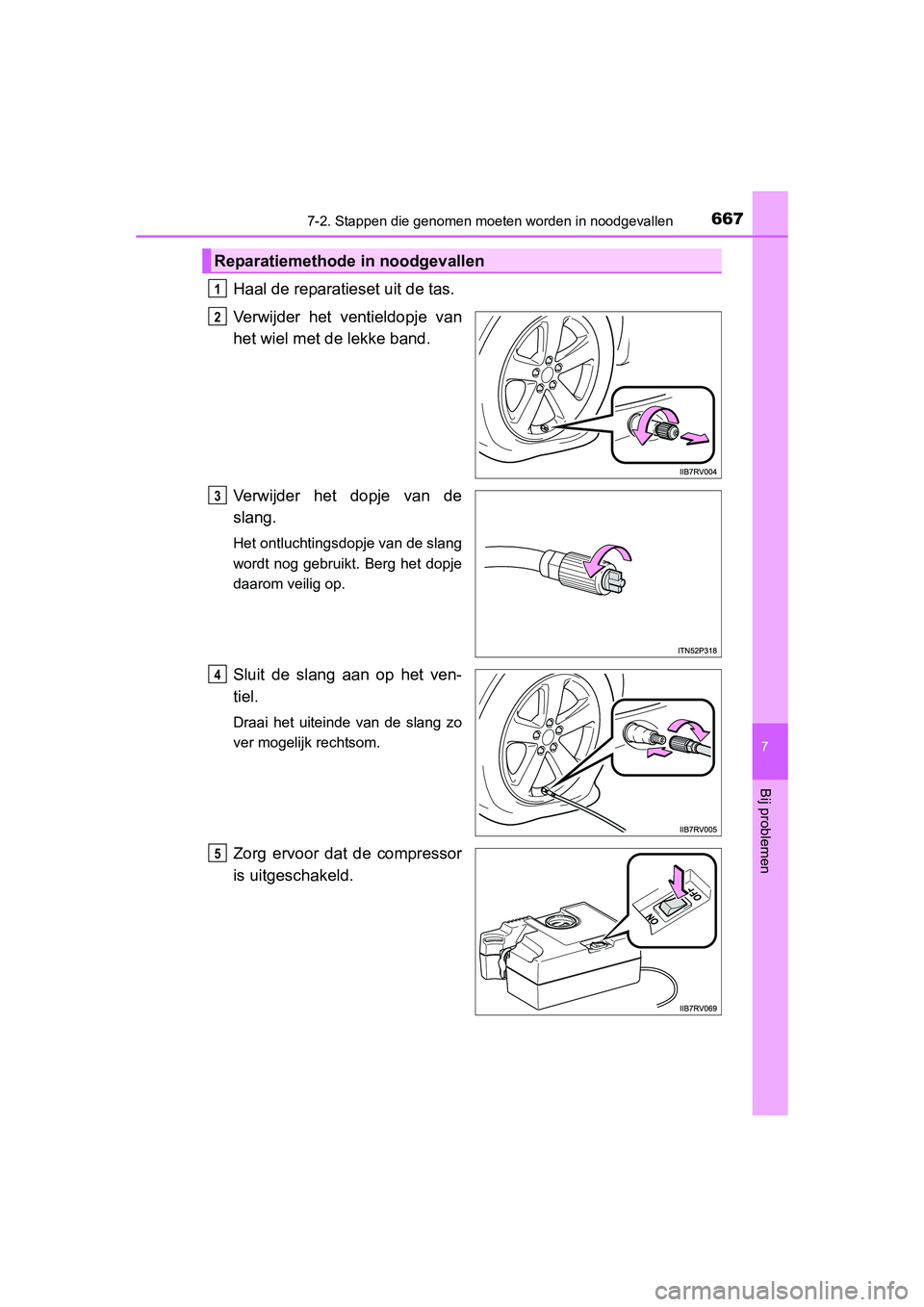

6677-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
RAV4_OM_OM42A79E_(EE)
Haal de reparatieset uit de tas.
Verwijder het ventieldopje van
het wiel met de lekke band.
Verwijder het dopje van de
slang.
Het ontluchtingsdopje van de slang
wordt nog gebruikt. Berg het dopje
daarom veilig op.
Sluit de slang aan op het ven-
tiel.
Draai het uiteinde van de slang zo
ver mogelijk rechtsom.
Zorg ervoor dat de compressor
is uitgeschakeld.
Reparatiemethode in noodgevallen
1
2
3
4
5
RAV4_OM_OM42A79E_(EE).book Page 667 Thursday, April 30, 2015 10:52 AM

6687-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42A79E_(EE)
Verwijder de rubber stop van de
compressor.
Sluit de voedingsstekker aan op de accessoireaansluiting.
Sluit de fles aan op de com-
pressor.
Sluit de fles aan door hem recht in
de compressor te steken en con-
troleer of het uitstekende gedeelte
van de fles goed in lijn ligt met de
groef in het huis.
6
7
Linkerzijde van dashboardRechterzijde van dashboard
8
RAV4_OM_OM42A79E_(EE).book Page 668 Thursday, April 30, 2015 10:52 AM

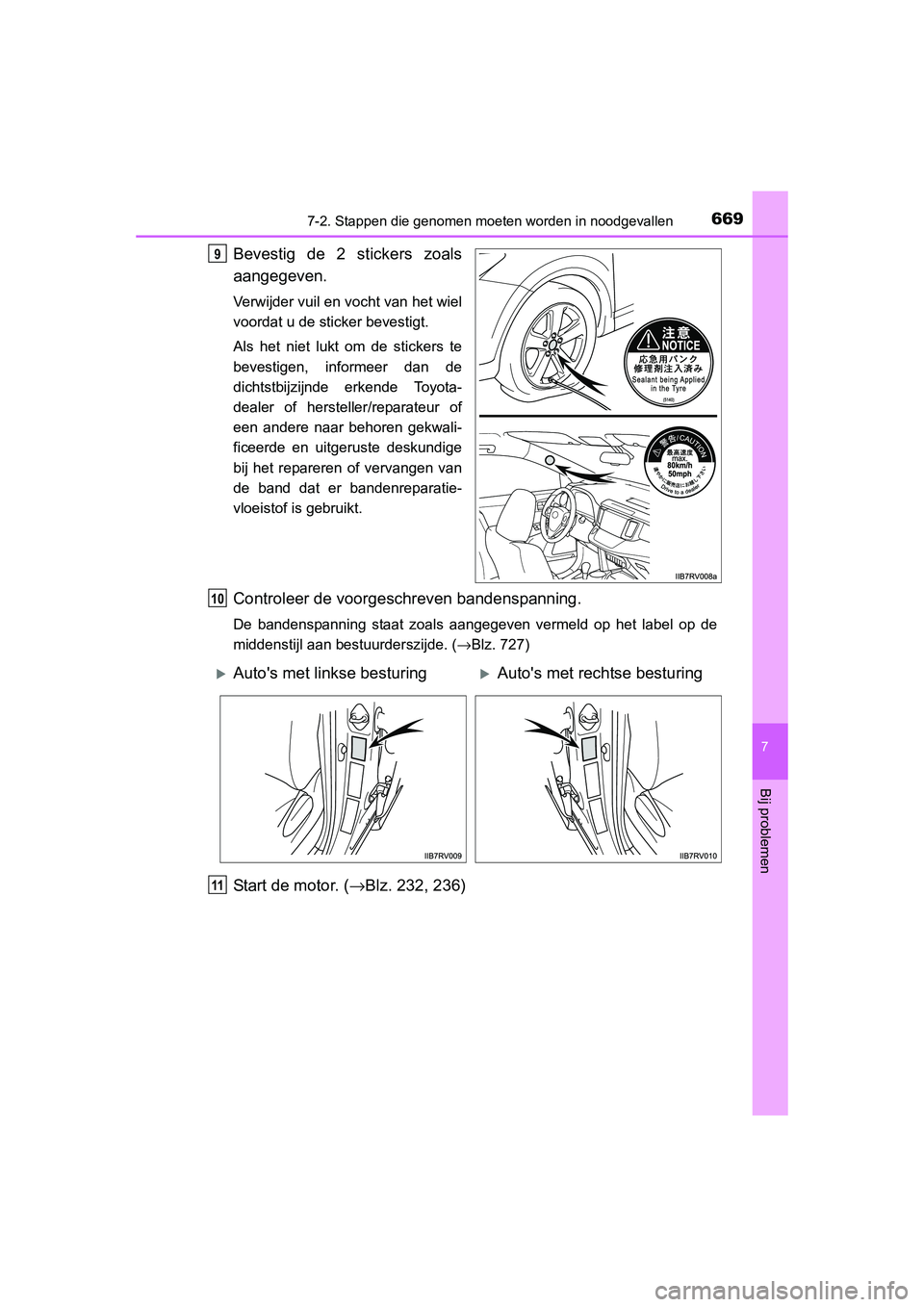

6697-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
RAV4_OM_OM42A79E_(EE)
Bevestig de 2 stickers zoals
aangegeven.
Verwijder vuil en vocht van het wiel
voordat u de sticker bevestigt.
Als het niet lukt om de stickers te
bevestigen, informeer dan de
dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige
bij het repareren of vervangen van
de band dat er bandenreparatie-
vloeistof is gebruikt.
Controleer de voorgeschreven bandenspanning.
De bandenspanning staat zoals aangegeven vermeld op het label op de
middenstijl aan bestuurderszijde. (→Blz. 727)
Start de motor. (→Blz. 232, 236)
9
10
Auto's met linkse besturingAuto's met rechtse besturing
11
RAV4_OM_OM42A79E_(EE).book Page 669 Thursday, April 30, 2015 10:52 AM

6707-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42A79E_(EE)
Zet de compressor aan om de
bandenreparatievloeistof in te
spuiten en de band met lucht te
vullen.
Vul de band tot de voorge-
schreven bandenspanning
bereikt is.De vloeistof wordt geïnjec-
teerd en de spanning wordt
verhoogd tot 300 kPa
(3,1 kg/cm
2 of bar, 44 psi) of
400 kPa (4,1 kg/cm2 of bar,
58 psi), en neemt dan gelei-
delijk af.
De bandenspanningsmeter
geeft ongeveer 1 minuut
(15 minuten bij lage tempera-
turen) nadat de schakelaar
aan is gezet de actuele
bandenspanning weer.
Breng de bandenspanning
op de voorgeschreven
waarde.
• Zet de compressor uit en controleer de bandenspan-
ning. Zorg dat de band niet te
hard wordt opgepompt en vul
de band met lucht tot de voor-
geschreven bandenspanning
is bereikt.
12
13
1
2
3
