TOYOTA RAV4 2015 Instrukcja obsługi (in Polish)

701
8-1. Dane techniczne
Dane techniczne i serwisowe
(paliwo, poziom oleju itp.)....702
Informacje dotyczàce paliwa...730
8-2. Ustawienia w∏asne
Funkcje podlegajàce zmianie
ustawieƒ.............................734
8-3. Kalibracja
Funkcje wymagajàce
kalibracji .............................740
8Informacje techniczne
26 IO RAV4 OM42A79E 6/19/15 1:51 PM Page 701 (Black plate)

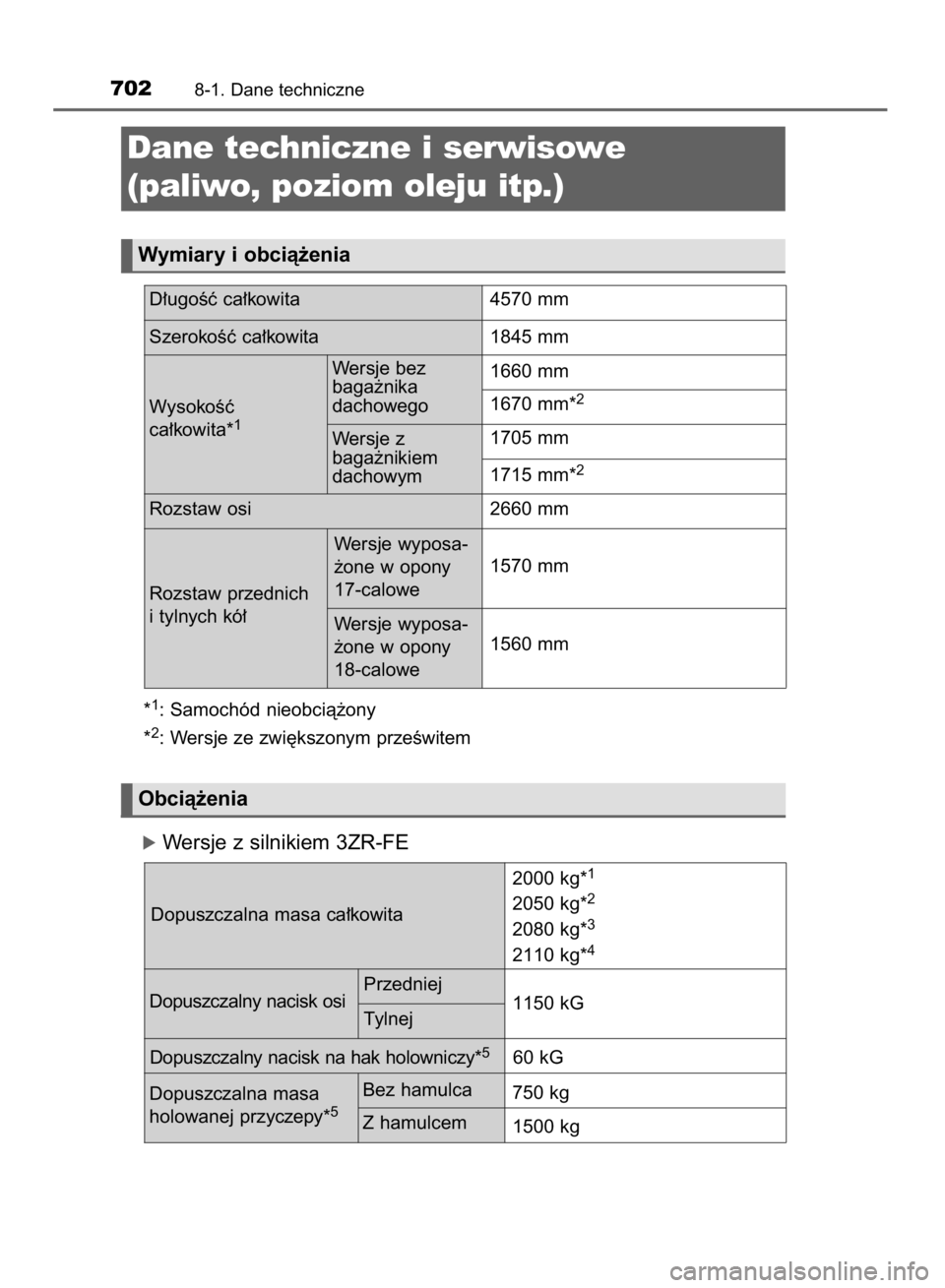

D∏ugoÊç ca∏kowita 4570 mm
SzerokoÊç ca∏kowita 1845 mm
1660 mm
1670 mm*
2
1705 mm
1715 mm*
2
Rozstaw osi 2660 mm
Rozstaw przednich1570 mm
i tylnych kó∏
1560 mm
*
1: Samochód nieobcià˝ony
*
2: Wersje ze zwi´kszonym przeÊwitem
óWersje z silnikiem 3ZR-FE
2000 kg*1
2050 kg*2
2080 kg*3
2110 kg*4
1150 kG
Dopuszczalny nacisk na hak holowniczy*
560 kG
750 kg
1500 kg
7028-1. Dane techniczne
Dane techniczne i serwisowe
(paliwo, poziom oleju itp.)
Wymiary i obcià˝enia
WysokoÊç
ca∏kowita*1
Wersje bez
baga˝nika
dachowego
Wersje z
baga˝nikiem
dachowym
Wersje wyposa-
˝one w opony
17-calowe
Wersje wyposa-
˝one w opony
18-calowe
Obcià˝enia
Dopuszczalna masa ca∏kowita
Dopuszczalny nacisk osiPrzedniej
Tylnej
Dopuszczalna masa
holowanej przyczepy*
5
Bez hamulca
Z hamulcem
26 IO RAV4 OM42A79E 6/19/15 1:51 PM Page 702 (Black plate)

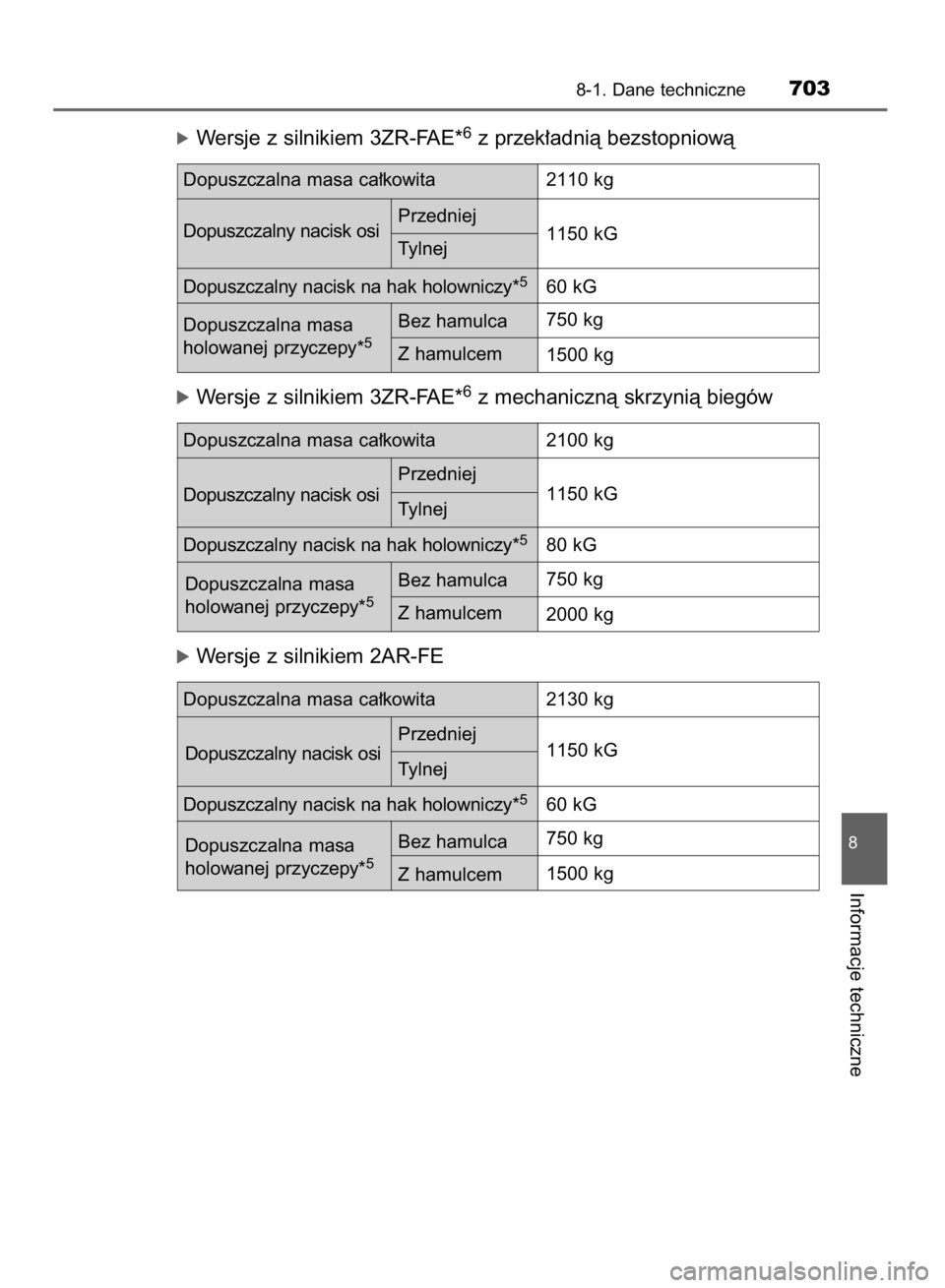

óWersje z silnikiem 3ZR-FAE*6z przek∏adnià bezstopniowà
Dopuszczalna masa ca∏kowita 2110 kg
1150 kG
Dopuszczalny nacisk na hak holowniczy*
560 kG
750 kg
1500 kg
óWersje z silnikiem 3ZR-FAE*6z mechanicznà skrzynià biegów
Dopuszczalna masa ca∏kowita 2100 kg
1150 kG
Dopuszczalny nacisk na hak holowniczy*
580 kG
750 kg
2000 kg
óWersje z silnikiem 2AR-FE
Dopuszczalna masa ca∏kowita 2130 kg
1150 kG
Dopuszczalny nacisk na hak holowniczy*
560 kG
750 kg
1500 kg
8-1. Dane techniczne703
8
Informacje techniczne
Dopuszczalny nacisk osi
Dopuszczalna masa
holowanej przyczepy*
5
Przedniej
Tylnej Dopuszczalny nacisk osiPrzedniej
Tylnej
Dopuszczalny nacisk osiPrzedniej
Tylnej Bez hamulca
Z hamulcem Dopuszczalna masa
holowanej przyczepy*
5
Bez hamulca
Z hamulcem
Dopuszczalna masa
holowanej przyczepy*
5
Bez hamulca
Z hamulcem
26 IO RAV4 OM42A79E 6/19/15 1:51 PM Page 703 (Black plate)

óWersje z silnikiem 1AD-FTV
óWersje z silnikiem 2AD-FTV bez uk∏adu filtra czàstek sta∏ych DPF*7
7048-1. Dane techniczne
Dopuszczalna masa
ca∏kowita
Wersje z nap´dem
na dwa ko∏a2135 kg
Wersje z nap´dem
na cztery ko∏a2190 kg
1150 kG Dopuszczalny nacisk osi
65 kG
Dopuszczalny nacisk na hak holowniczy*
5
Przedniej
Tylnej
750 kg
1600 kg Dopuszczalna masa
holowanej przyczepy*
5
Bez hamulca
Z hamulcem
Dopuszczalna masa ca∏kowita2170 kg*
8
2190 kg*9
1150 kG Dopuszczalny nacisk osi
80 kG*
8
75 kG*9Dopuszczalny nacisk na hak holowniczy*5
Przedniej
Tylnej
750 kg
2000 kg*
8
1800 kg*9
Dopuszczalna masa
holowanej przyczepy*5
Bez hamulca
Z hamulcem
26 IO RAV4 OM42A79E 6/19/15 1:51 PM Page 704 (Black plate)

óWersje z silnikiem 2AD-FTV z uk∏adem filtra czàstek sta∏ych DPF*10
óWersje z silnikiem 2AD-FHV
8-1. Dane techniczne705
8
Informacje techniczne
Dopuszczalna masa ca∏kowita2170 kg
2220 kg*5
1150 kG Dopuszczalny nacisk osi
80 kG
Dopuszczalny nacisk na hak holowniczy*
5
Przedniej
Tylnej
750 kg
2000 kg Dopuszczalna masa
holowanej przyczepy*
5
Bez hamulca
Z hamulcem
Dopuszczalna masa ca∏kowita2190 kg
2240 kg*
5
1150 kG Dopuszczalny nacisk osi
75 kG
Dopuszczalny nacisk na hak holowniczy*
5
Przedniej
Tylnej
750 kg
1800 kg Dopuszczalna masa
holowanej przyczepy*
5
Bez hamulca
Z hamulcem
26 IO RAV4 OM42A79E 6/19/15 1:51 PM Page 705 (Black plate)

*1: Model*11ZSA42L-ANFXK
*
2: Modele*11ZSA42L-ANXGK, ZSA42L-ANXXK
*
3: Model*11ZSA44L-ANFXK
*
4: Modele*11ZSA44L-ANXGK, ZSA44L-ANXXK
*
5: Wersje przystosowane do holowania przyczepy (S. 221)
*
6: Kod modelu*11koƒczy si´ na liter´ „W”
*
7: Modele*11ALA49L-ANTXYW, ALA49L-ANTGYW, ALA49L-ANFXYW,
ALA49L-ANFGYW
*
8: Wersje z mechanicznà skrzynià biegów
*
9: Wersje z automatycznà skrzynià biegów
*
10: Modele*11ALA49L-ANFXRW, ALA49L-ANFMRW, ALA49L-ANFGRW,
ALA49R-ANFXRW, ALA49R-ANFMRW, ALA49R-ANFGRW
*
11: Kod modelu znajduje si´ na tabliczce znamionowej. (S. 707)
7068-1. Dane techniczne
26 IO RAV4 OM42A79E 6/19/15 1:51 PM Page 706 (Black plate)

Numer identyfikacyjny pojazdu
Numer identyfikacyjny pojazdu (VIN) stanowi legalne oznaczenie
pojazdu. Jest to podstawowy numer identyfikacyjny samochodu,
wymagany przy jego rejestracji.
Numer identyfikacyjny pojazdu
wybity jest pod przednim pra-
wym fotelem.
W niektórych wersjach numer
identyfikacyjny pojazdu umie-
szczony jest z lewej strony na
górnej powierzchni deski roz-
dzielczej.
Numer identyfikacyjny pojazdu
podany jest równie˝ na tablicz-
ce znamionowej.
8-1. Dane techniczne707
8
Informacje techniczne
Identyfikacja samochodu
26 IO RAV4 OM42A79E 6/19/15 1:51 PM Page 707 (Black plate)

Numer silnika
Numer silnika wybity jest na bloku silnikowym w miejscu pokazanym
poni˝ej.
óSilniki 3ZR-FE i 3ZR-FAEóSilnik 2AR-FE
óSilniki 1AD-FTV, 2AD-FTV i 2AD-FHV
7088-1. Dane techniczne
26 IO RAV4 OM42A79E 6/19/15 1:51 PM Page 708 (Black plate)

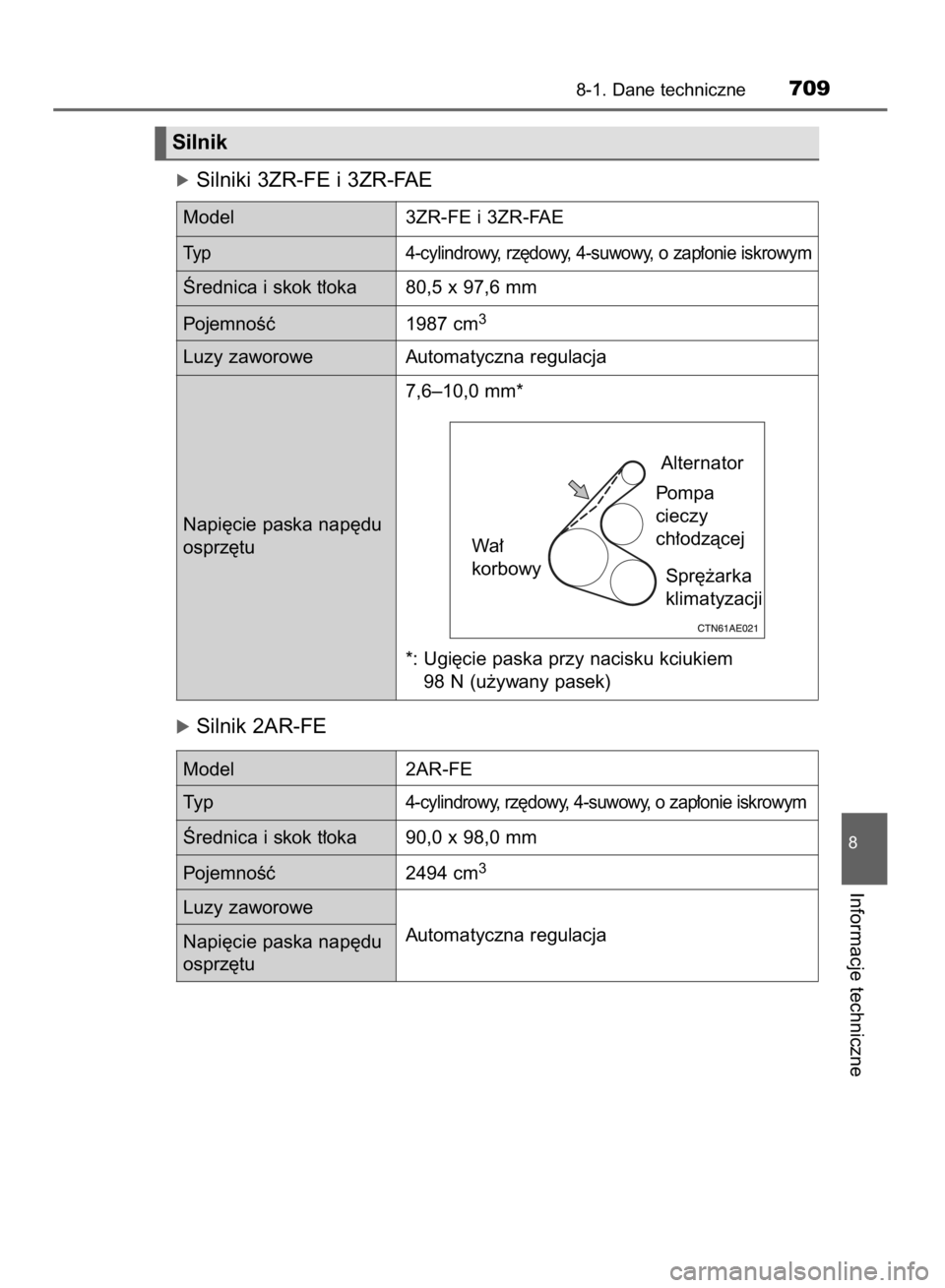

óSilniki 3ZR-FE i 3ZR-FAE
Model 3ZR-FE i 3ZR-FAE
Typ 4-cylindrowy, rz´dowy, 4-suwowy, o zap∏onie iskrowym
Ârednica i skok t∏oka 80,5 x 97,6 mm
PojemnoÊç 1987 cm
3
Luzy zaworowe Automatyczna regulacja
7,6–10,0 mm*
*: Ugi´cie paska przy nacisku kciukiem
98 N (u˝ywany pasek)
óSilnik 2AR-FE
Model 2AR-FE
Ty p
4-cylindrowy, rz´dowy, 4-suwowy, o zap∏onie iskrowym
Ârednica i skok t∏oka 90,0 x 98,0 mm
PojemnoÊç 2494 cm
3
Luzy zaworowe
Automatyczna regulacja
Napi´cie paska nap´du
osprz´tu
8-1. Dane techniczne709
8
Informacje techniczne
Silnik
Napi´cie paska nap´du
osprz´tuWa∏
korbowyAlternator
Pompa
cieczy
ch∏odzàcej
Spr´˝arka
klimatyzacji
26 IO RAV4 OM42A79E 6/19/15 1:51 PM Page 709 (Black plate)

óSilnik 1AD-FTV
Model 1AD-FTV
Typ 4-cylindrowy, rz´dowy, 4-suwowy, o zap∏onie
samoczynnym (z turbospr´˝arkà)
Ârednica i skok t∏oka 86,0 x 86,0 mm
PojemnoÊç 1998 cm
3
Luzy zaworowe
Automatyczna regulacja
Napi´cie paska nap´du
osprz´tu
óSilniki 2AD-FTV i 2AD-FHV
Model 2AD-FTV i 2AD-FHV
Ty p4-cylindrowy, rz´dowy, 4-suwowy, o zap∏onie
samoczynnym (z turbospr´˝arkà)
Ârednica i skok t∏oka 86,0 x 96,0 mm
PojemnoÊç 2231 cm
3
Luzy zaworowe
Automatyczna regulacja
Napi´cie paska nap´du
osprz´tu
7108-1. Dane techniczne
26 IO RAV4 OM42A79E 6/19/15 1:51 PM Page 710 (Black plate)
