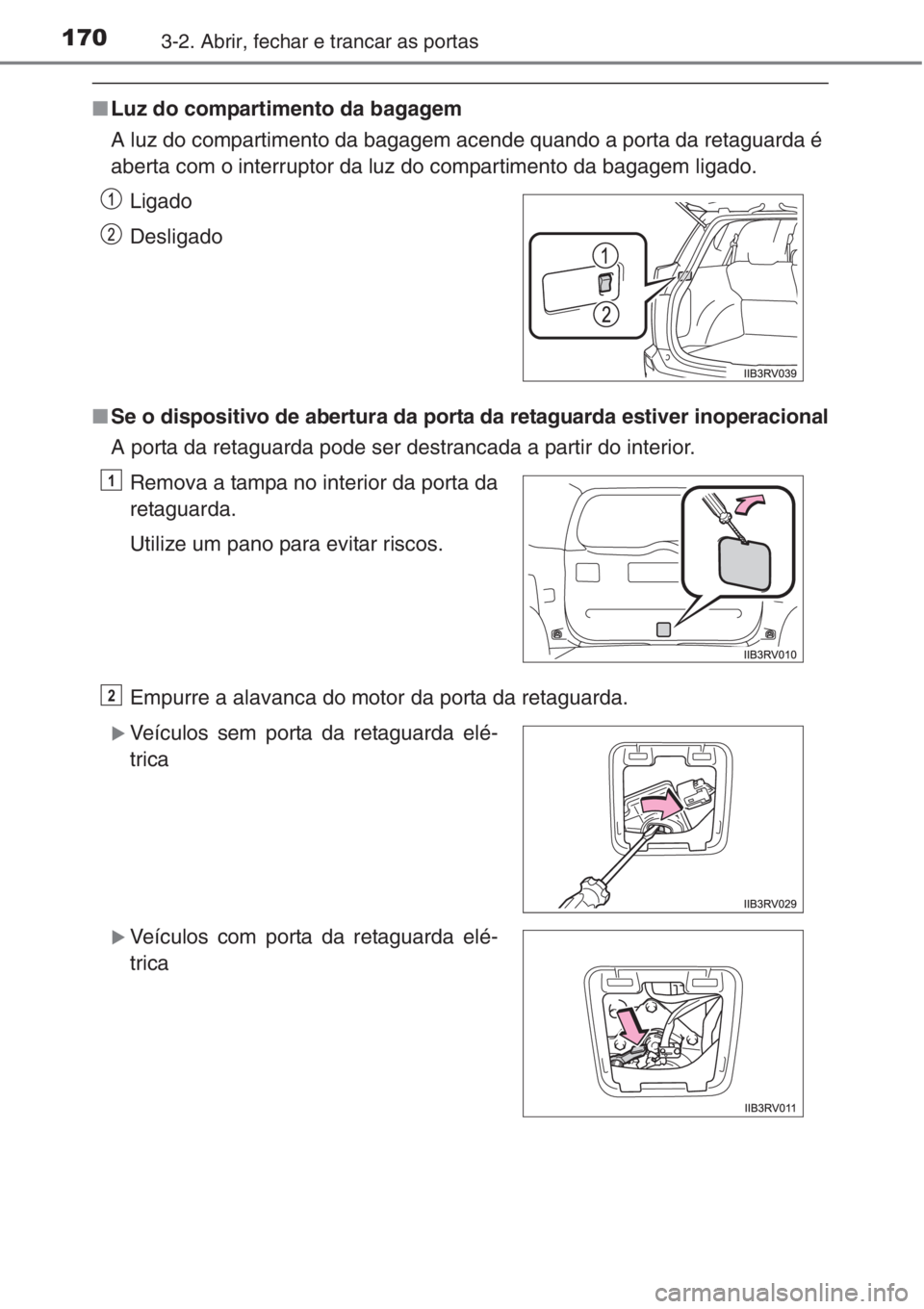

1703-2. Abrir, fechar e trancar as portas
■Luz do compartimento da bagagem
A luz do compartimento da bagagem acende quando a porta da retaguarda é
aberta com o interruptor da luz do compartimento da bagagem ligado.
■
Se o dispositivo de abertura da porta da retaguarda estiver inoperacional
A porta da retaguarda pode ser destrancada a partir do interior.
Empurre a alavanca do motor da porta da retaguarda. Ligado
Desligado
Remova a tampa no interior da porta da
retaguarda.
Utilize um pano para evitar riscos.
XVeículos sem porta da retaguarda elé-
trica
XVeículos com porta da retaguarda elé-
trica
1
2

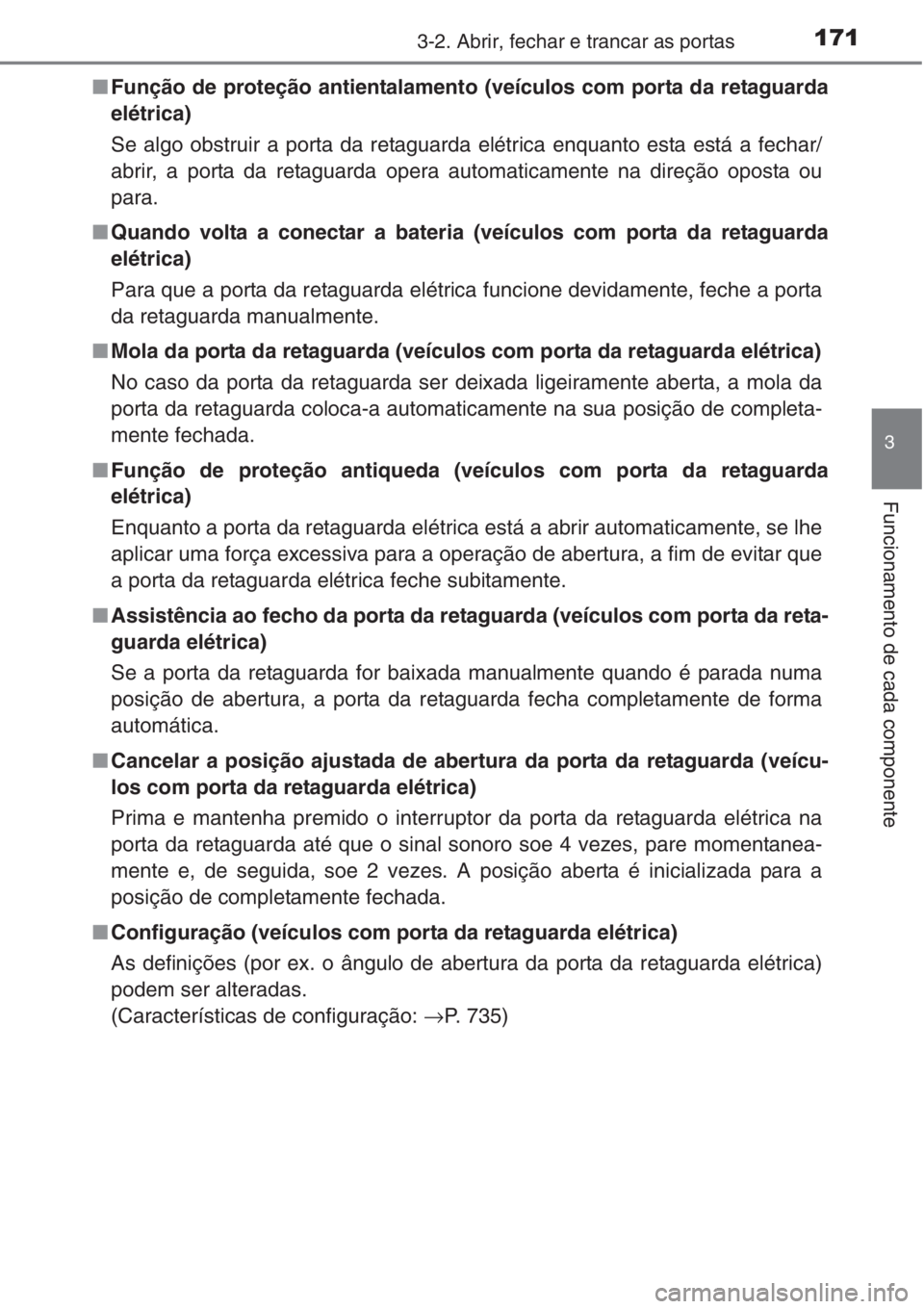

1713-2. Abrir, fechar e trancar as portas
3
Funcionamento de cada componente
■Função de proteção antientalamento (veículos com porta da retaguarda
elétrica)
Se algo obstruir a porta da retaguarda elétrica enquanto esta está a fechar/
abrir, a porta da retaguarda opera automaticamente na direção oposta ou
para.
■Quando volta a conectar a bateria (veículos com porta da retaguarda
elétrica)
Para que a porta da retaguarda elétrica funcione devidamente, feche a porta
da retaguarda manualmente.
■Mola da porta da retaguarda (veículos com porta da retaguarda elétrica)
No caso da porta da retaguarda ser deixada ligeiramente aberta, a mola da
porta da retaguarda coloca-a automaticamente na sua posição de completa-
mente fechada.
■Função de proteção antiqueda (veículos com porta da retaguarda
elétrica)
Enquanto a porta da retaguarda elétrica está a abrir automaticamente, se lhe
aplicar uma força excessiva para a operação de abertura, a fim de evitar que
a porta da retaguarda elétrica feche subitamente.
■Assistência ao fecho da porta da retaguarda (veículos com porta da reta-
guarda elétrica)
Se a porta da retaguarda for baixada manualmente quando é parada numa
posição de abertura, a porta da retaguarda fecha completamente de forma
automática.
■Cancelar a posição ajustada de abertura da porta da retaguarda (veícu-
los com porta da retaguarda elétrica)
Prima e mantenha premido o interruptor da porta da retaguarda elétrica na
porta da retaguarda até que o sinal sonoro soe 4 vezes, pare momentanea-
mente e, de seguida, soe 2 vezes. A posição aberta é inicializada para a
posição de completamente fechada.
■Configuração (veículos com porta da retaguarda elétrica)
As definições (por ex. o ângulo de abertura da porta da retaguarda elétrica)
podem ser alteradas.
(Características de configuração: →P. 735)

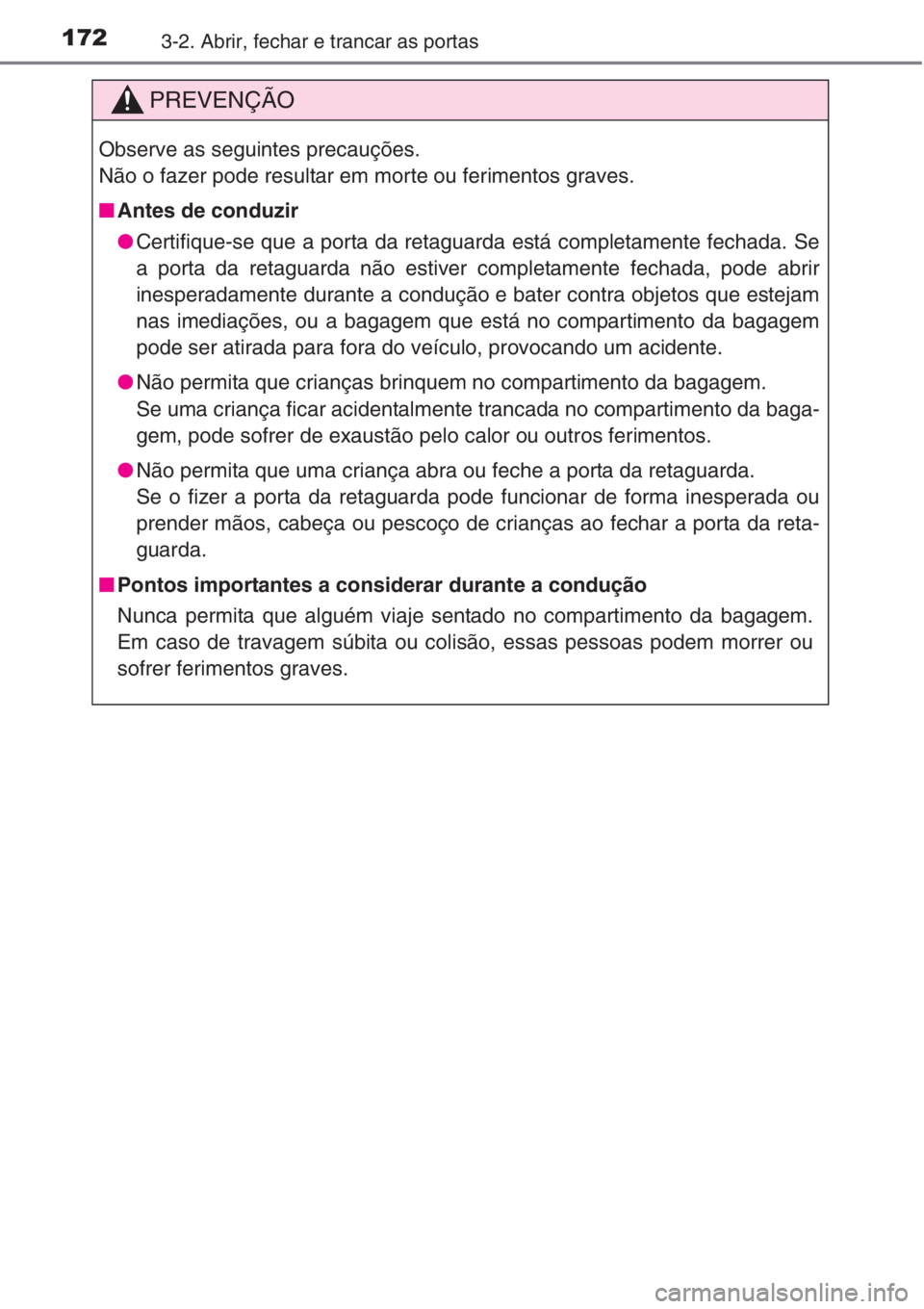

1723-2. Abrir, fechar e trancar as portas
PREVENÇÃO
Observe as seguintes precauções.
Não o fazer pode resultar em morte ou ferimentos graves.
■Antes de conduzir
●Certifique-se que a porta da retaguarda está completamente fechada. Se
a porta da retaguarda não estiver completamente fechada, pode abrir
inesperadamente durante a condução e bater contra objetos que estejam
nas imediações, ou a bagagem que está no compartimento da bagagem
pode ser atirada para fora do veículo, provocando um acidente.
●Não permita que crianças brinquem no compartimento da bagagem.
Se uma criança ficar acidentalmente trancada no compartimento da baga-
gem, pode sofrer de exaustão pelo calor ou outros ferimentos.
●Não permita que uma criança abra ou feche a porta da retaguarda.
Se o fizer a porta da retaguarda pode funcionar de forma inesperada ou
prender mãos, cabeça ou pescoço de crianças ao fechar a porta da reta-
guarda.
■Pontos importantes a considerar durante a condução
Nunca permita que alguém viaje sentado no compartimento da bagagem.
Em caso de travagem súbita ou colisão, essas pessoas podem morrer ou
sofrer ferimentos graves.

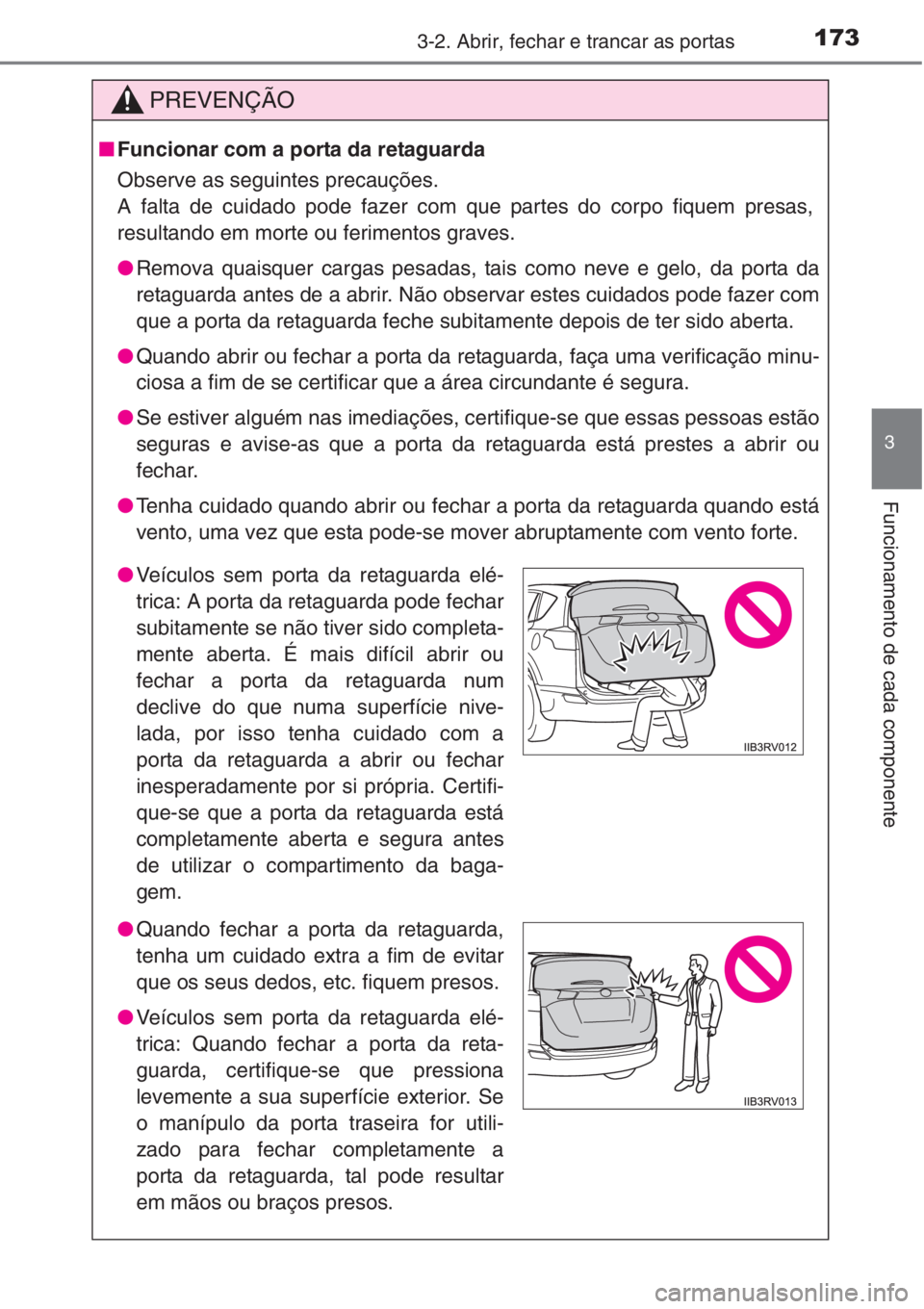

1733-2. Abrir, fechar e trancar as portas
3
Funcionamento de cada componente
PREVENÇÃO
■Funcionar com a porta da retaguarda
Observe as seguintes precauções.
A falta de cuidado pode fazer com que partes do corpo fiquem presas,
resultando em morte ou ferimentos graves.
●Remova quaisquer cargas pesadas, tais como neve e gelo, da porta da
retaguarda antes de a abrir. Não observar estes cuidados pode fazer com
que a porta da retaguarda feche subitamente depois de ter sido aberta.
●Quando abrir ou fechar a porta da retaguarda, faça uma verificação minu-
ciosa a fim de se certificar que a área circundante é segura.
●Se estiver alguém nas imediações, certifique-se que essas pessoas estão
seguras e avise-as que a porta da retaguarda está prestes a abrir ou
fechar.
●Tenha cuidado quando abrir ou fechar a porta da retaguarda quando está
vento, uma vez que esta pode-se mover abruptamente com vento forte.
●Veículos sem porta da retaguarda elé-
trica: A porta da retaguarda pode fechar
subitamente se não tiver sido completa-
mente aberta. É mais difícil abrir ou
fechar a porta da retaguarda num
declive do que numa superfície nive-
lada, por isso tenha cuidado com a
porta da retaguarda a abrir ou fechar
inesperadamente por si própria. Certifi-
que-se que a porta da retaguarda está
completamente aberta e segura antes
de utilizar o compartimento da baga-
gem.
●Quando fechar a porta da retaguarda,
tenha um cuidado extra a fim de evitar
que os seus dedos, etc. fiquem presos.
●Veículos sem porta da retaguarda elé-
trica: Quando fechar a porta da reta-
guarda, certifique-se que pressiona
levemente a sua superfície exterior. Se
o manípulo da porta traseira for utili-
zado para fechar completamente a
porta da retaguarda, tal pode resultar
em mãos ou braços presos.

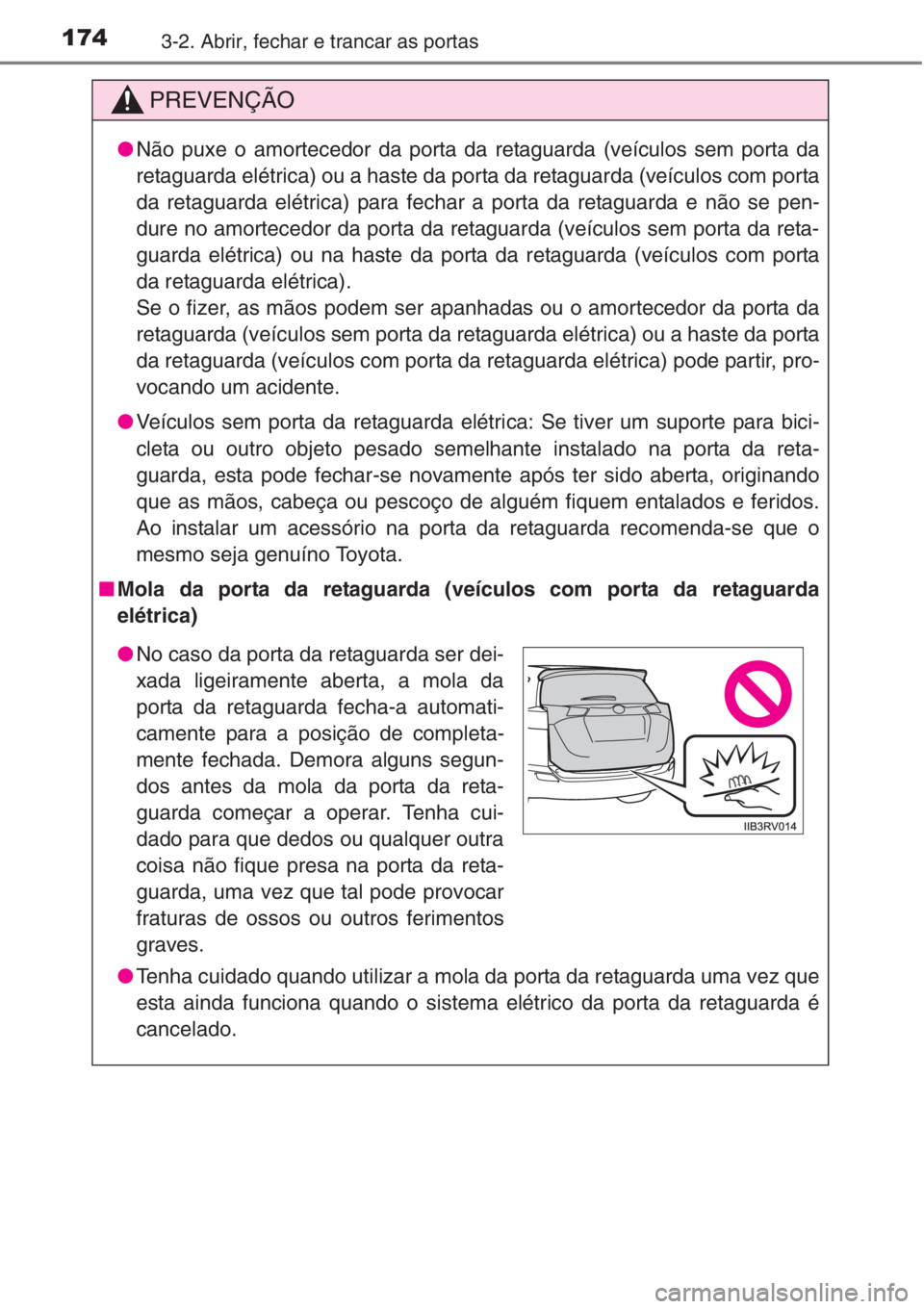

1743-2. Abrir, fechar e trancar as portas
PREVENÇÃO
●Não puxe o amortecedor da porta da retaguarda (veículos sem porta da
retaguarda elétrica) ou a haste da porta da retaguarda (veículos com porta
da retaguarda elétrica) para fechar a porta da retaguarda e não se pen-
dure no amortecedor da porta da retaguarda (veículos sem porta da reta-
guarda elétrica) ou na haste da porta da retaguarda (veículos com porta
da retaguarda elétrica).
Se o fizer, as mãos podem ser apanhadas ou o amortecedor da porta da
retaguarda (veículos sem porta da retaguarda elétrica) ou a haste da porta
da retaguarda (veículos com porta da retaguarda elétrica) pode partir, pro-
vocando um acidente.
●Veículos sem porta da retaguarda elétrica: Se tiver um suporte para bici-
cleta ou outro objeto pesado semelhante instalado na porta da reta-
guarda, esta pode fechar-se novamente após ter sido aberta, originando
que as mãos, cabeça ou pescoço de alguém fiquem entalados e feridos.
Ao instalar um acessório na porta da retaguarda recomenda-se que o
mesmo seja genuíno Toyota.
■Mola da porta da retaguarda (veículos com porta da retaguarda
elétrica)
●Tenha cuidado quando utilizar a mola da porta da retaguarda uma vez que
esta ainda funciona quando o sistema elétrico da porta da retaguarda é
cancelado.
●No caso da porta da retaguarda ser dei-
xada ligeiramente aberta, a mola da
porta da retaguarda fecha-a automati-
camente para a posição de completa-
mente fechada. Demora alguns segun-
dos antes da mola da porta da reta-
guarda começar a operar. Tenha cui-
dado para que dedos ou qualquer outra
coisa não fique presa na porta da reta-
guarda, uma vez que tal pode provocar
fraturas de ossos ou outros ferimentos
graves.

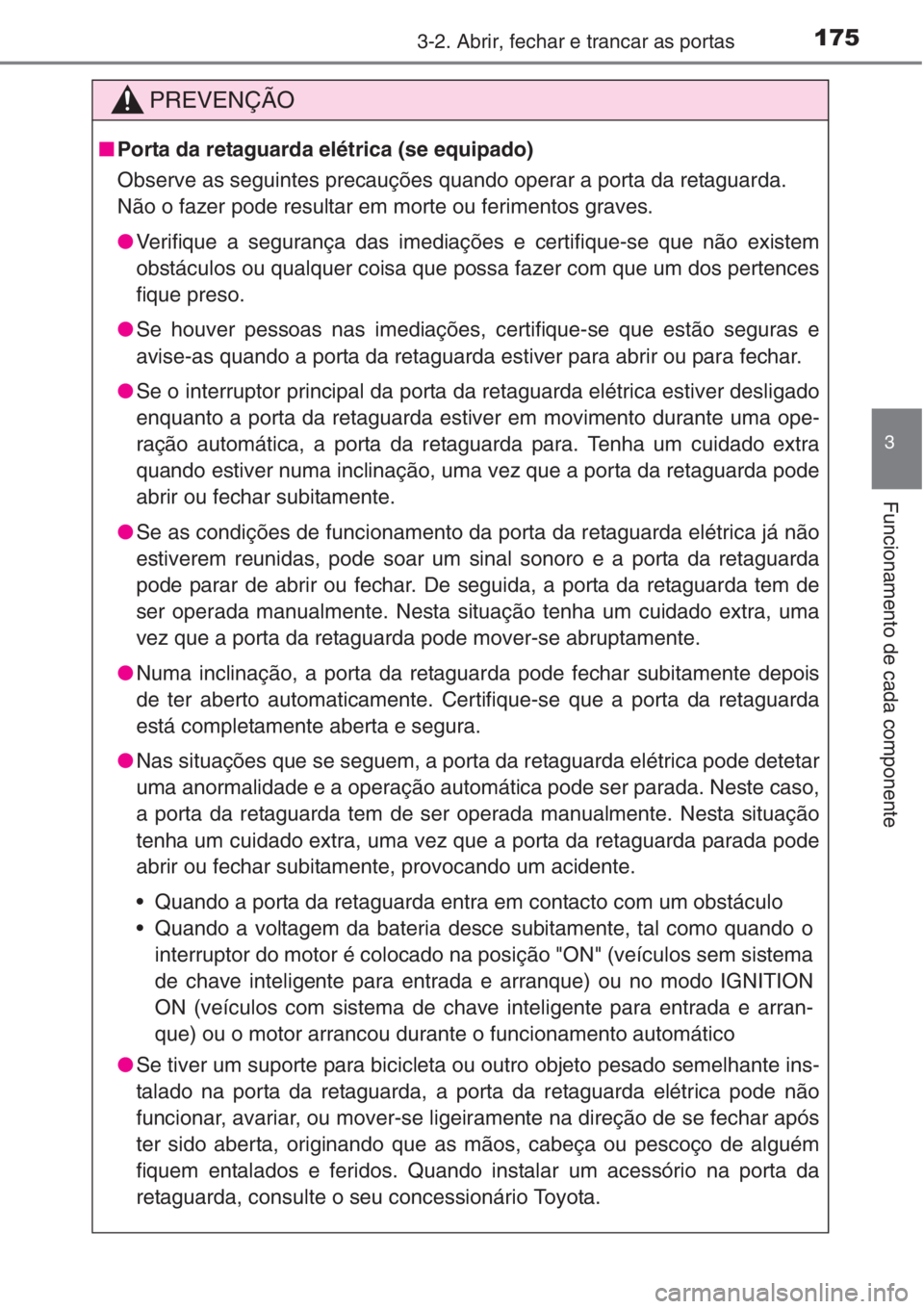

1753-2. Abrir, fechar e trancar as portas
3
Funcionamento de cada componente
PREVENÇÃO
■Porta da retaguarda elétrica (se equipado)
Observe as seguintes precauções quando operar a porta da retaguarda.
Não o fazer pode resultar em morte ou ferimentos graves.
●Verifique a segurança das imediações e certifique-se que não existem
obstáculos ou qualquer coisa que possa fazer com que um dos pertences
fique preso.
●Se houver pessoas nas imediações, certifique-se que estão seguras e
avise-as quando a porta da retaguarda estiver para abrir ou para fechar.
●Se o interruptor principal da porta da retaguarda elétrica estiver desligado
enquanto a porta da retaguarda estiver em movimento durante uma ope-
ração automática, a porta da retaguarda para. Tenha um cuidado extra
quando estiver numa inclinação, uma vez que a porta da retaguarda pode
abrir ou fechar subitamente.
●Se as condições de funcionamento da porta da retaguarda elétrica já não
estiverem reunidas, pode soar um sinal sonoro e a porta da retaguarda
pode parar de abrir ou fechar. De seguida, a porta da retaguarda tem de
ser operada manualmente. Nesta situação tenha um cuidado extra, uma
vez que a porta da retaguarda pode mover-se abruptamente.
●Numa inclinação, a porta da retaguarda pode fechar subitamente depois
de ter aberto automaticamente. Certifique-se que a porta da retaguarda
está completamente aberta e segura.
●Nas situações que se seguem, a porta da retaguarda elétrica pode detetar
uma anormalidade e a operação automática pode ser parada. Neste caso,
a porta da retaguarda tem de ser operada manualmente. Nesta situação
tenha um cuidado extra, uma vez que a porta da retaguarda parada pode
abrir ou fechar subitamente, provocando um acidente.
• Quando a porta da retaguarda entra em contacto com um obstáculo
• Quando a voltagem da bateria desce subitamente, tal como quando o
interruptor do motor é colocado na posição "ON" (veículos sem sistema
de chave inteligente para entrada e arranque) ou no modo IGNITION
ON (veículos com sistema de chave inteligente para entrada e arran-
que) ou o motor arrancou durante o funcionamento automático
●Se tiver um suporte para bicicleta ou outro objeto pesado semelhante ins-
talado na porta da retaguarda, a porta da retaguarda elétrica pode não
funcionar, avariar, ou mover-se ligeiramente na direção de se fechar após
ter sido aberta, originando que as mãos, cabeça ou pescoço de alguém
fiquem entalados e feridos. Quando instalar um acessório na porta da
retaguarda, consulte o seu concessionário Toyota.

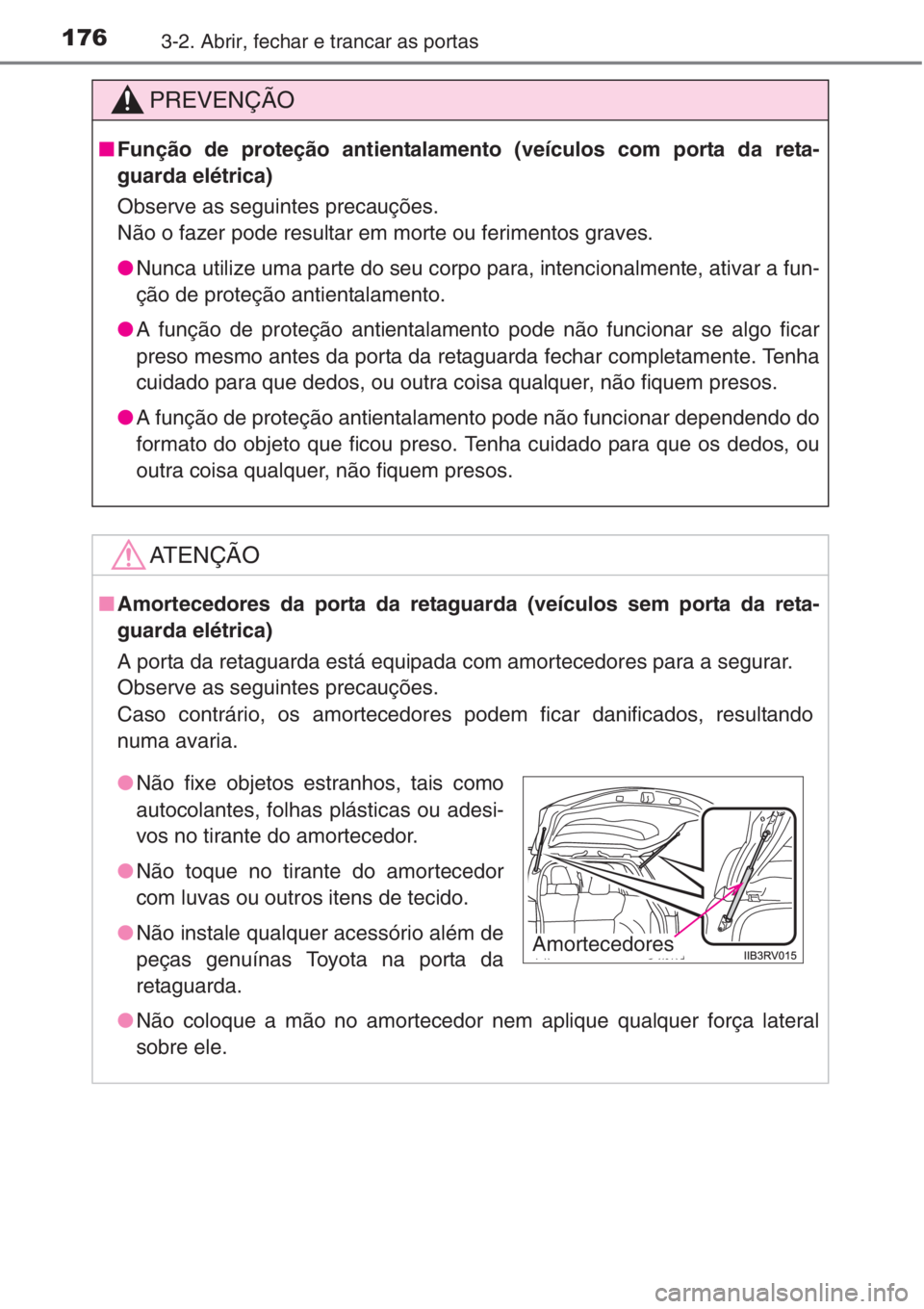

1763-2. Abrir, fechar e trancar as portas
PREVENÇÃO
■Função de proteção antientalamento (veículos com porta da reta-
guarda elétrica)
Observe as seguintes precauções.
Não o fazer pode resultar em morte ou ferimentos graves.
●Nunca utilize uma parte do seu corpo para, intencionalmente, ativar a fun-
ção de proteção antientalamento.
●A função de proteção antientalamento pode não funcionar se algo ficar
preso mesmo antes da porta da retaguarda fechar completamente. Tenha
cuidado para que dedos, ou outra coisa qualquer, não fiquem presos.
●A função de proteção antientalamento pode não funcionar dependendo do
formato do objeto que ficou preso. Tenha cuidado para que os dedos, ou
outra coisa qualquer, não fiquem presos.
AT E N Ç Ã O
■Amortecedores da porta da retaguarda (veículos sem porta da reta-
guarda elétrica)
A porta da retaguarda está equipada com amortecedores para a segurar.
Observe as seguintes precauções.
Caso contrário, os amortecedores podem ficar danificados, resultando
numa avaria.
●Não coloque a mão no amortecedor nem aplique qualquer força lateral
sobre ele.
●Não fixe objetos estranhos, tais como
autocolantes, folhas plásticas ou adesi-
vos no tirante do amortecedor.
●Não toque no tirante do amortecedor
com luvas ou outros itens de tecido.
●Não instale qualquer acessório além de
peças genuínas Toyota na porta da
retaguarda.
Amortecedores

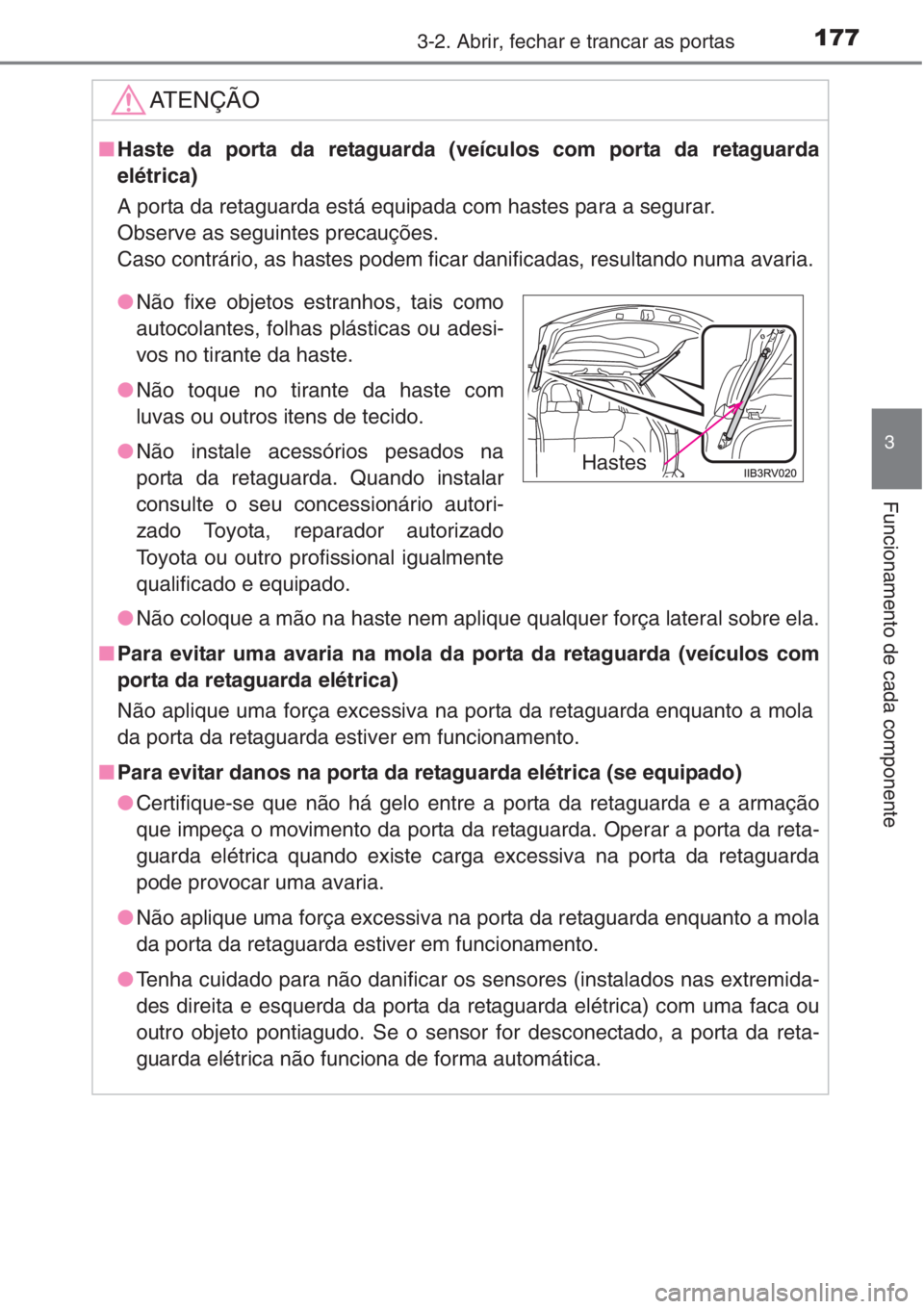

1773-2. Abrir, fechar e trancar as portas
3
Funcionamento de cada componente
AT E N Ç Ã O
■Haste da porta da retaguarda (veículos com porta da retaguarda
elétrica)
A porta da retaguarda está equipada com hastes para a segurar.
Observe as seguintes precauções.
Caso contrário, as hastes podem ficar danificadas, resultando numa avaria.
●Não coloque a mão na haste nem aplique qualquer força lateral sobre ela.
■Para evitar uma avaria na mola da porta da retaguarda (veículos com
porta da retaguarda elétrica)
Não aplique uma força excessiva na porta da retaguarda enquanto a mola
da porta da retaguarda estiver em funcionamento.
■Para evitar danos na porta da retaguarda elétrica (se equipado)
●Certifique-se que não há gelo entre a porta da retaguarda e a armação
que impeça o movimento da porta da retaguarda. Operar a porta da reta-
guarda elétrica quando existe carga excessiva na porta da retaguarda
pode provocar uma avaria.
●Não aplique uma força excessiva na porta da retaguarda enquanto a mola
da porta da retaguarda estiver em funcionamento.
●Tenha cuidado para não danificar os sensores (instalados nas extremida-
des direita e esquerda da porta da retaguarda elétrica) com uma faca ou
outro objeto pontiagudo. Se o sensor for desconectado, a porta da reta-
guarda elétrica não funciona de forma automática.
●Não fixe objetos estranhos, tais como
autocolantes, folhas plásticas ou adesi-
vos no tirante da haste.
●Não toque no tirante da haste com
luvas ou outros itens de tecido.
●Não instale acessórios pesados na
porta da retaguarda. Quando instalar
consulte o seu concessionário autori-
zado Toyota, reparador autorizado
Toyota ou outro profissional igualmente
qualificado e equipado.
Hastes

1783-3. Ajustar os bancos
Bancos da frentes
XBanco manual
XBanco elétrico (apenas para o lado do condutor)
Procedimento de ajuste
Alavanca de ajuste da posição
do banco
Alavanca de ajuste do ângulo
do encosto do bancoAlavanca de ajuste da altura
vertical (apenas para o lado
do condutor)
Interruptor de ajuste da posição
do banco
Interruptor de ajuste do ângulo
do encosto do banco
Interruptor de ajuste do ângulo
da almofada do banco (à
frente)Interruptor de ajuste da altura
vertical
Interruptor de ajuste do
suporte lombar

1793-3. Ajustar os bancos
3
Funcionamento de cada componente
PREVENÇÃO
■Quando ajustar a posição do banco
●Tenha cuidado quando ajustar a posição do banco para se certificar que
os outros passageiros não são feridos pelo banco em movimento.
●Não coloque as suas mãos debaixo do banco ou próximo de peças em
movimento para evitar ferimentos.
Pode entalar os dedos ou as mãos no mecanismo do banco.
■Ajuste do banco
●Para reduzir o risco de deslizar por baixo do cinto abdominal durante uma
colisão, não recline o banco mais do que o necessário.
Se o banco estiver demasiado reclinado, o cinto abdominal pode deslizar
dos quadris e apertar demasiado o abdómen ou o cinto do ombro pode
entrar em contacto com o seu pescoço, aumentando o risco de morte ou
ferimentos graves em caso de acidente.
Os ajustes não devem ser feitos enquanto conduz uma vez que o banco
pode-se mover inesperadamente e fazer com que o condutor perca o con-
trolo do veículo.
●Depois de ajustar o banco, certifique-se que o banco está trancado na sua
posição. (apenas banco manual)
