TOYOTA RAV4 2015 Manual de utilização (in Portuguese)

5706-3. Manutenção que pode ser feita por si

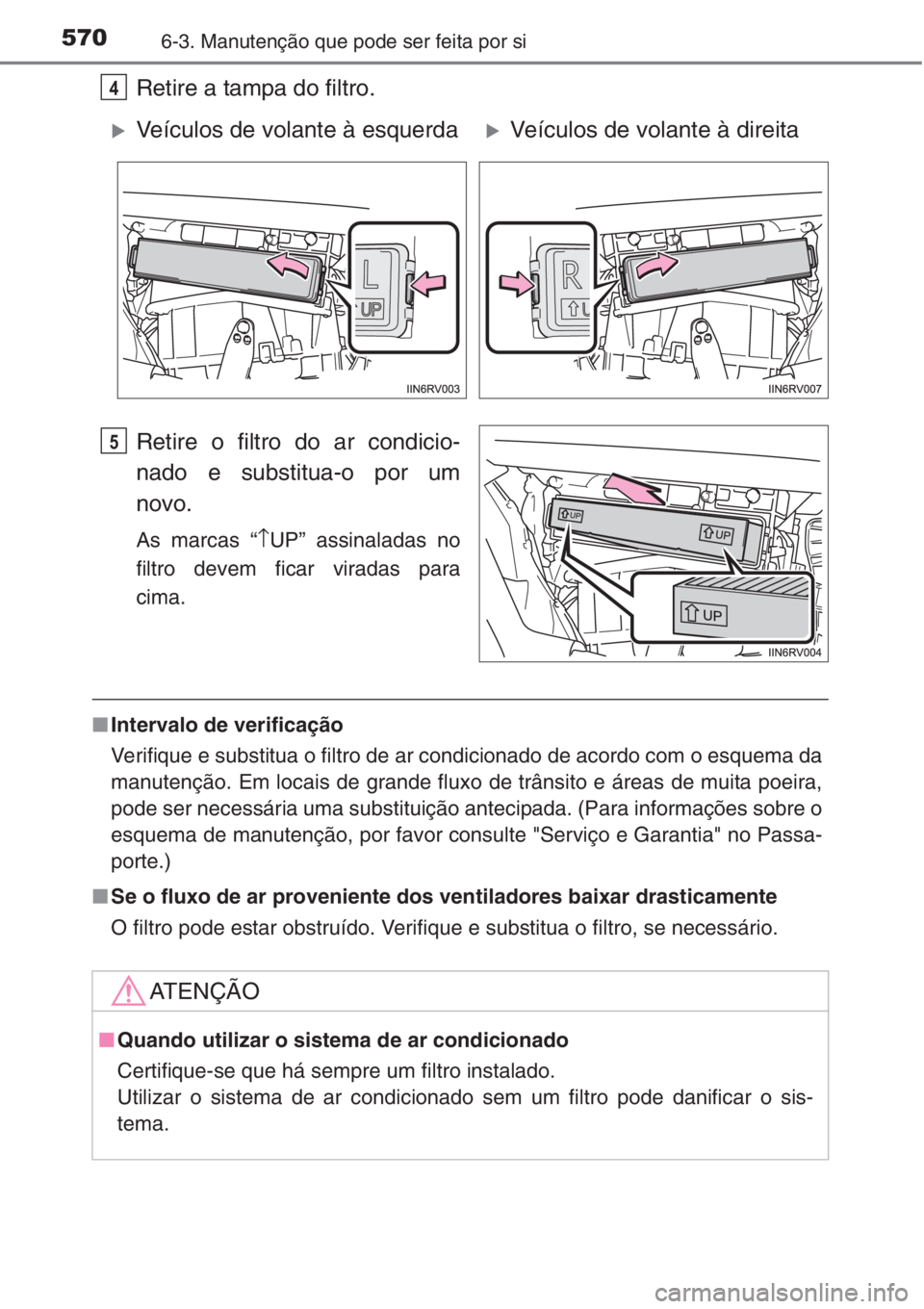

Retire a tampa do filtro.
Retire o filtro do ar condicio-
nado e substitua-o por um
novo.
As marcas “↑UP” assinaladas no
filtro devem ficar viradas para
cima.
■Intervalo de verificação
Verifique e substitua o filtro de ar condicionado de acordo com o esquema da
manutenção. Em locais de grande fluxo de trânsito e áreas de muita poeira,
pode ser necessária uma substituição antecipada. (Para informações sobre o
esquema de manutenção, por favor consulte "Serviço e Garantia" no Passa-
porte.)
■Se o fluxo de ar proveniente dos ventiladores baixar drasticamente
O filtro pode estar obstruído. Verifique e substitua o filtro, se necessário.
4
XVeículos de volante à esquerdaXVeículos de volante à direita
5
AT E N Ç Ã O
■Quando utilizar o sistema de ar condicionado
Certifique-se que há sempre um filtro instalado.
Utilizar o sistema de ar condicionado sem um filtro pode danificar o sis-
tema.

571
6
6-3. Manutenção que pode ser feita por si
Manutenção e cuidados

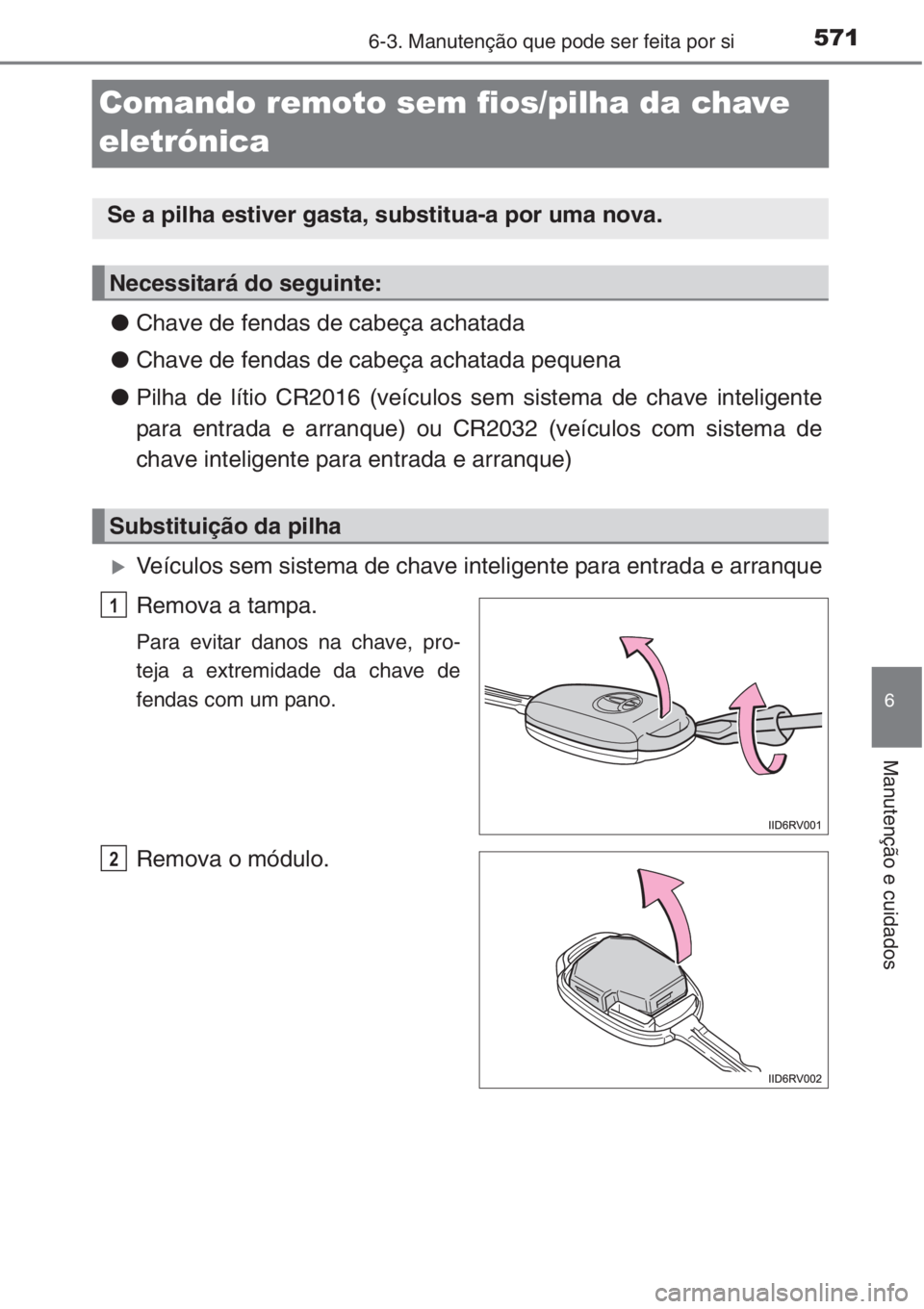

Comando remoto sem fios/pilha da chave
eletrónica
●Chave de fendas de cabeça achatada
●Chave de fendas de cabeça achatada pequena
●Pilha de lítio CR2016 (veículos sem sistema de chave inteligente
para entrada e arranque) ou CR2032 (veículos com sistema de
chave inteligente para entrada e arranque)
XVeículos sem sistema de chave inteligente para entrada e arranque
Remova a tampa.
Para evitar danos na chave, pro-
teja a extremidade da chave de
fendas com um pano.
Remova o módulo.
Se a pilha estiver gasta, substitua-a por uma nova.
Necessitará do seguinte:
Substituição da pilha
1
2

5726-3. Manutenção que pode ser feita por si

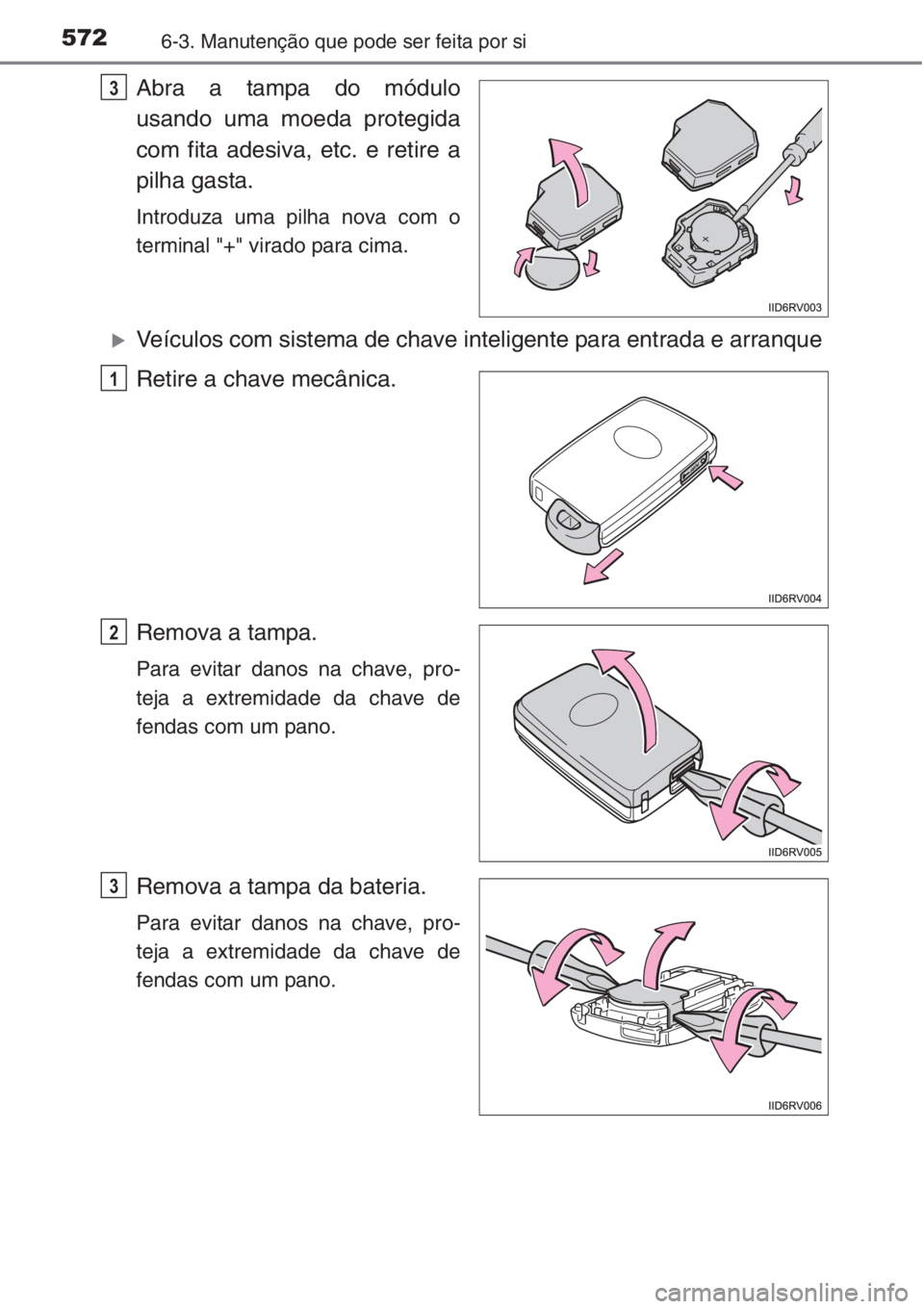

Abra a tampa do módulo
usando uma moeda protegida
com fita adesiva, etc. e retire a
pilha gasta.
Introduza uma pilha nova com o
terminal "+" virado para cima.
XVeículos com sistema de chave inteligente para entrada e arranque
Retire a chave mecânica.
Remova a tampa.
Para evitar danos na chave, pro-
teja a extremidade da chave de
fendas com um pano.
Remova a tampa da bateria.
Para evitar danos na chave, pro-
teja a extremidade da chave de
fendas com um pano.
3
1
2
3

5736-3. Manutenção que pode ser feita por si
6
Manutenção e cuidados

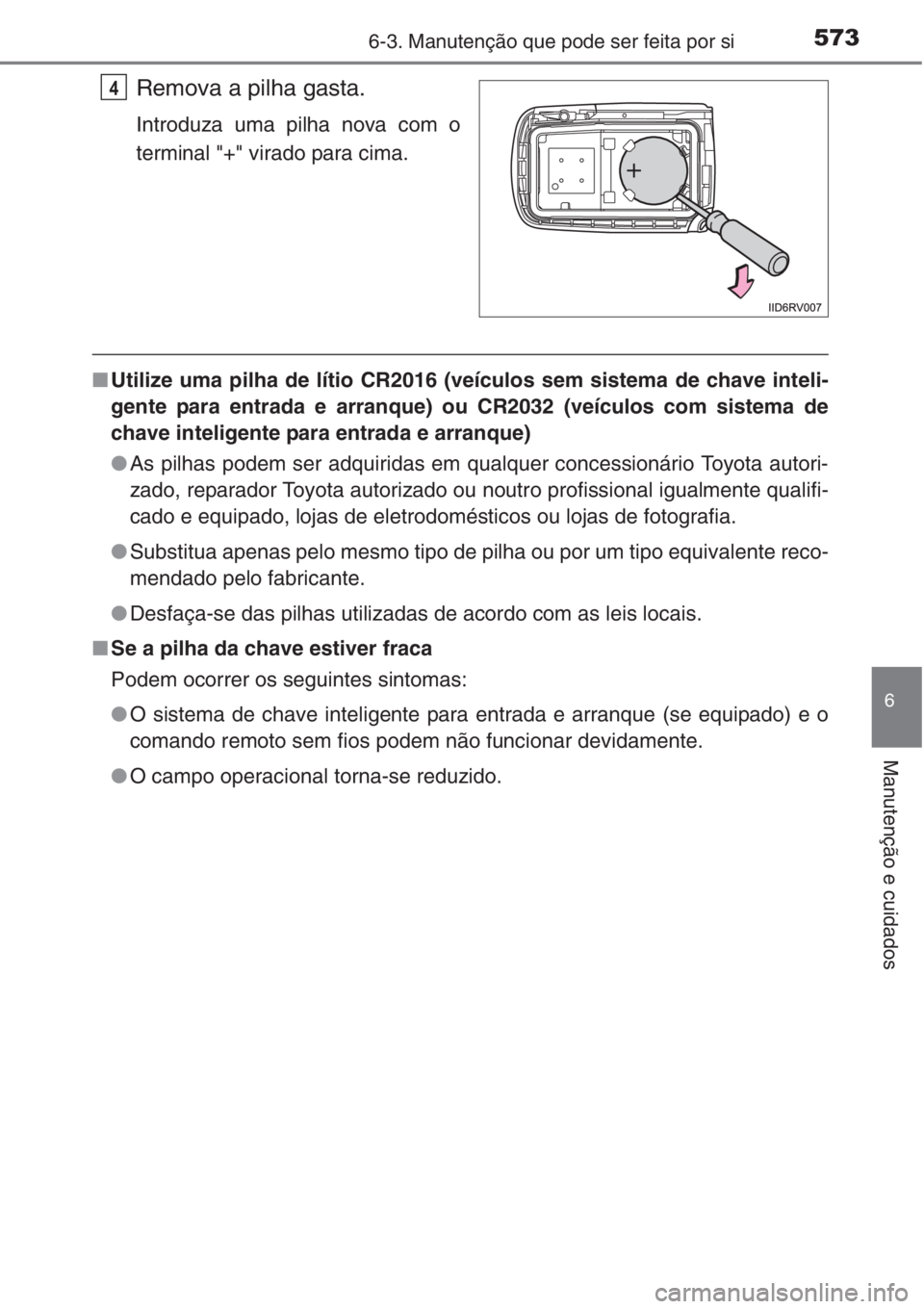

Remova a pilha gasta.
Introduza uma pilha nova com o
terminal "+" virado para cima.
■Utilize uma pilha de lítio CR2016 (veículos sem sistema de chave inteli-
gente para entrada e arranque) ou CR2032 (veículos com sistema de
chave inteligente para entrada e arranque)
●As pilhas podem ser adquiridas em qualquer concessionário Toyota autori-
zado, reparador Toyota autorizado ou noutro profissional igualmente qualifi-
cado e equipado, lojas de eletrodomésticos ou lojas de fotografia.
●Substitua apenas pelo mesmo tipo de pilha ou por um tipo equivalente reco-
mendado pelo fabricante.
●Desfaça-se das pilhas utilizadas de acordo com as leis locais.
■Se a pilha da chave estiver fraca
Podem ocorrer os seguintes sintomas:
●O sistema de chave inteligente para entrada e arranque (se equipado) e o
comando remoto sem fios podem não funcionar devidamente.
●O campo operacional torna-se reduzido.
4

5746-3. Manutenção que pode ser feita por si

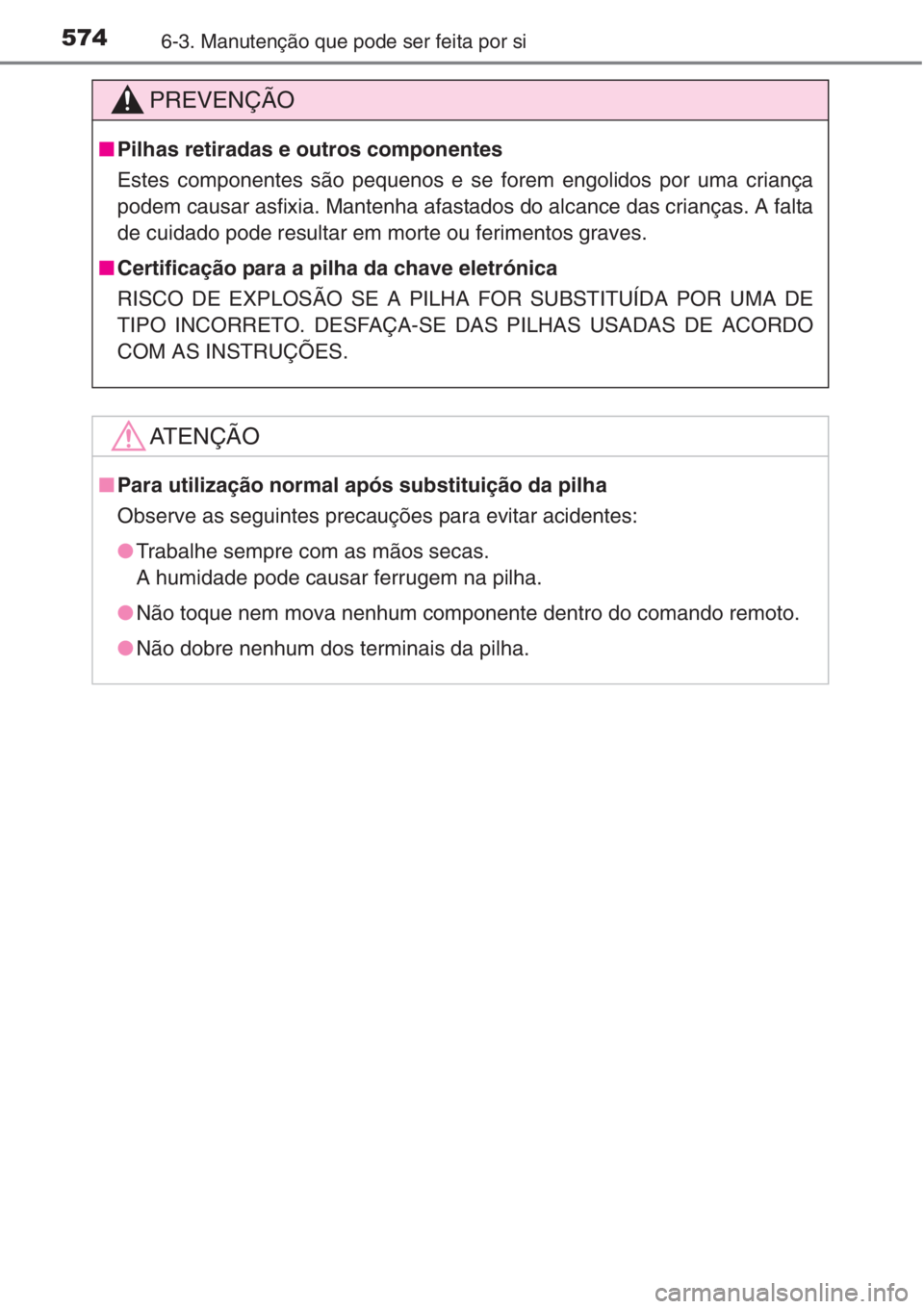

PREVENÇÃO
■Pilhas retiradas e outros componentes
Estes componentes são pequenos e se forem engolidos por uma criança
podem causar asfixia. Mantenha afastados do alcance das crianças. A falta
de cuidado pode resultar em morte ou ferimentos graves.
■Certificação para a pilha da chave eletrónica
RISCO DE EXPLOSÃO SE A PILHA FOR SUBSTITUÍDA POR UMA DE
TIPO INCORRETO. DESFAÇA-SE DAS PILHAS USADAS DE ACORDO
COM AS INSTRUÇÕES.
AT E N Ç Ã O
■Para utilização normal após substituição da pilha
Observe as seguintes precauções para evitar acidentes:
●Trabalhe sempre com as mãos secas.
A humidade pode causar ferrugem na pilha.
●Não toque nem mova nenhum componente dentro do comando remoto.
●Não dobre nenhum dos terminais da pilha.

575
6
6-3. Manutenção que pode ser feita por si
Manutenção e cuidados

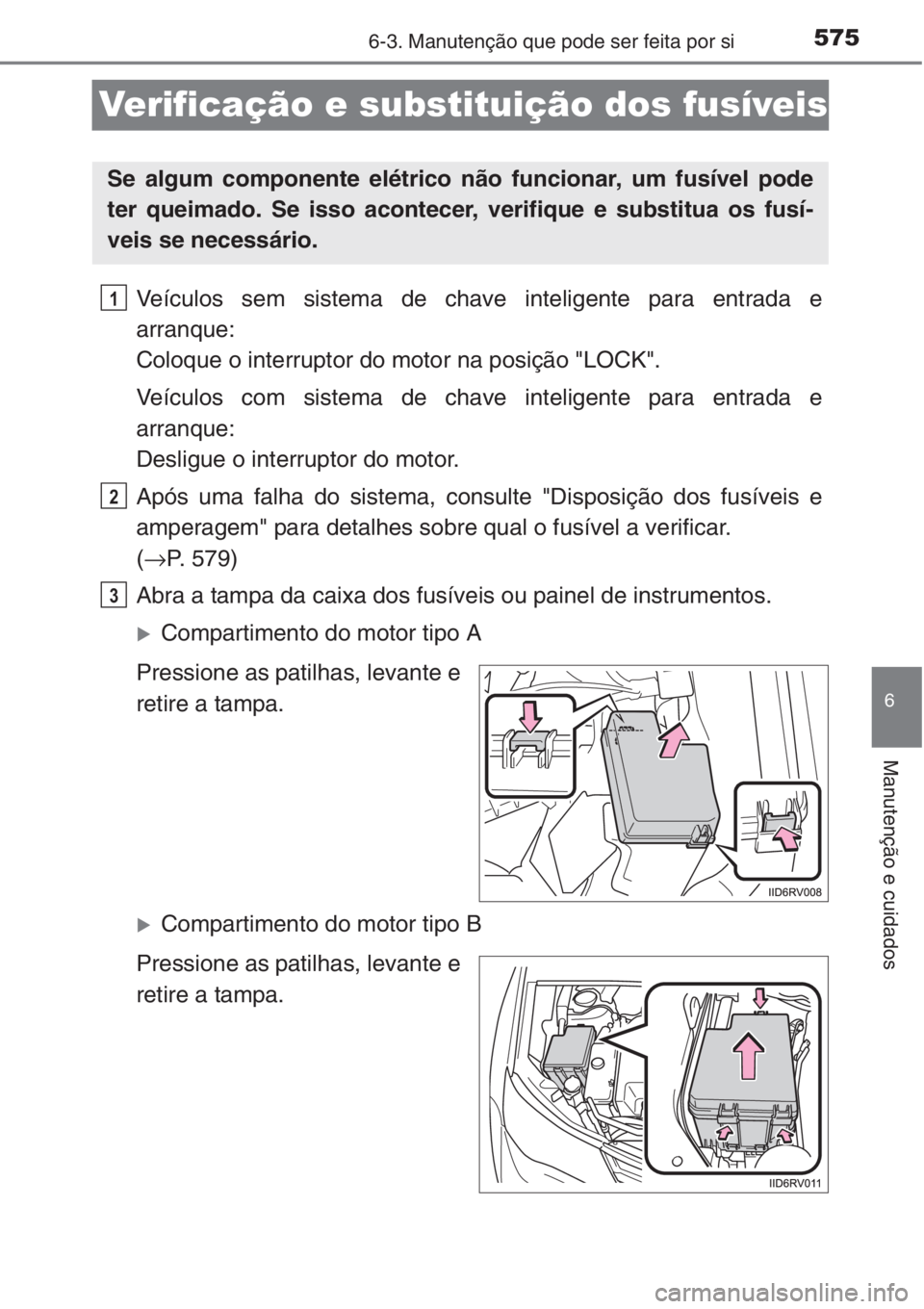

Verificação e substituição dos fusíveis
Veículos sem sistema de chave inteligente para entrada e
arranque:
Coloque o interruptor do motor na posição "LOCK".
Veículos com sistema de chave inteligente para entrada e
arranque:
Desligue o interruptor do motor.
Após uma falha do sistema, consulte "Disposição dos fusíveis e
amperagem" para detalhes sobre qual o fusível a verificar.
(→P. 579)
Abra a tampa da caixa dos fusíveis ou painel de instrumentos.
XCompartimento do motor tipo A
Pressione as patilhas, levante e
retire a tampa.
XCompartimento do motor tipo B
Pressione as patilhas, levante e
retire a tampa.
Se algum componente elétrico não funcionar, um fusível pode
ter queimado. Se isso acontecer, verifique e substitua os fusí-
veis se necessário.
1
2
3

5766-3. Manutenção que pode ser feita por si
XSob o painel de instrumentos (veículos de volante à esquerda)
Retire a tampa.
XSob o painel de instrumentos (veículos de volante à direita)
Retire a tampa inferior do pai-
nel de instrumentos.
Retire a tampa.

5776-3. Manutenção que pode ser feita por si
6
Manutenção e cuidados
XAtrás do painel de instrumentos (veículos de volante à esquerda)
Retire o painel de instrumentos.
XAtrás do painel de instrumentos (veículos de volante à direita)
Retire o porta-luvas. (→P. 569)
Retire o fusível com o saca-
-fusíveis.
Apenas os fusíveis do tipo A
podem ser removidos com o saca-
-fusíveis.
4

5786-3. Manutenção que pode ser feita por si
Verifique se o fusível está fundido.
Fusível normal
Fusível fundido
Tipo A e B:
Substitua o fusível fundido por um novo com amperagem adequada. A
amperagem encontra-se inscrita na tampa da caixa de fusíveis.
Tipo C e D:
Contacte um concessionário Toyota autorizado, reparador Toyota autori-
zado ou outro profissional igualmente qualificado e equipado.
5
XTipo AXTipo B
XTipo CXTipo D

5796-3. Manutenção que pode ser feita por si
6
Manutenção e cuidados
■Compartimento do motor tipo A
Disposição dos fusíveis e amperagem
FusívelAmperagemCircuito
1EFI-MAIN NO.1
25*1, 2
Sistema de injeção de combustível multi-
ponto/sistema de injeção de combustível
multiponto sequencial, EFI NO.1, EFI
NO.2, bomba de combustível
20*3
Sistema de injeção de combustível multi-
ponto/sistema de injeção de combustível
multiponto sequencial, EFI NO.1, EFI
NO.2
30*4, 5
Sistema de injeção de combustível multi-
ponto/sistema de injeção de combustível
multiponto sequencial, EFI NO.3, ECU
da caixa de velocidades automática
2TOWING-B30Luzes do atrelado
3STRG LOCK10ECU do bloqueio da direção
4ECU-B NO.210
ECU do sistema de ar condicionado,
indicadores e medidores, sistema de
chave inteligente para entrada e arran-
que, módulo superior
5TURN & HAZ15Indicadores e medidores
