TOYOTA RAV4 2015 Manual de utilização (in Portuguese)

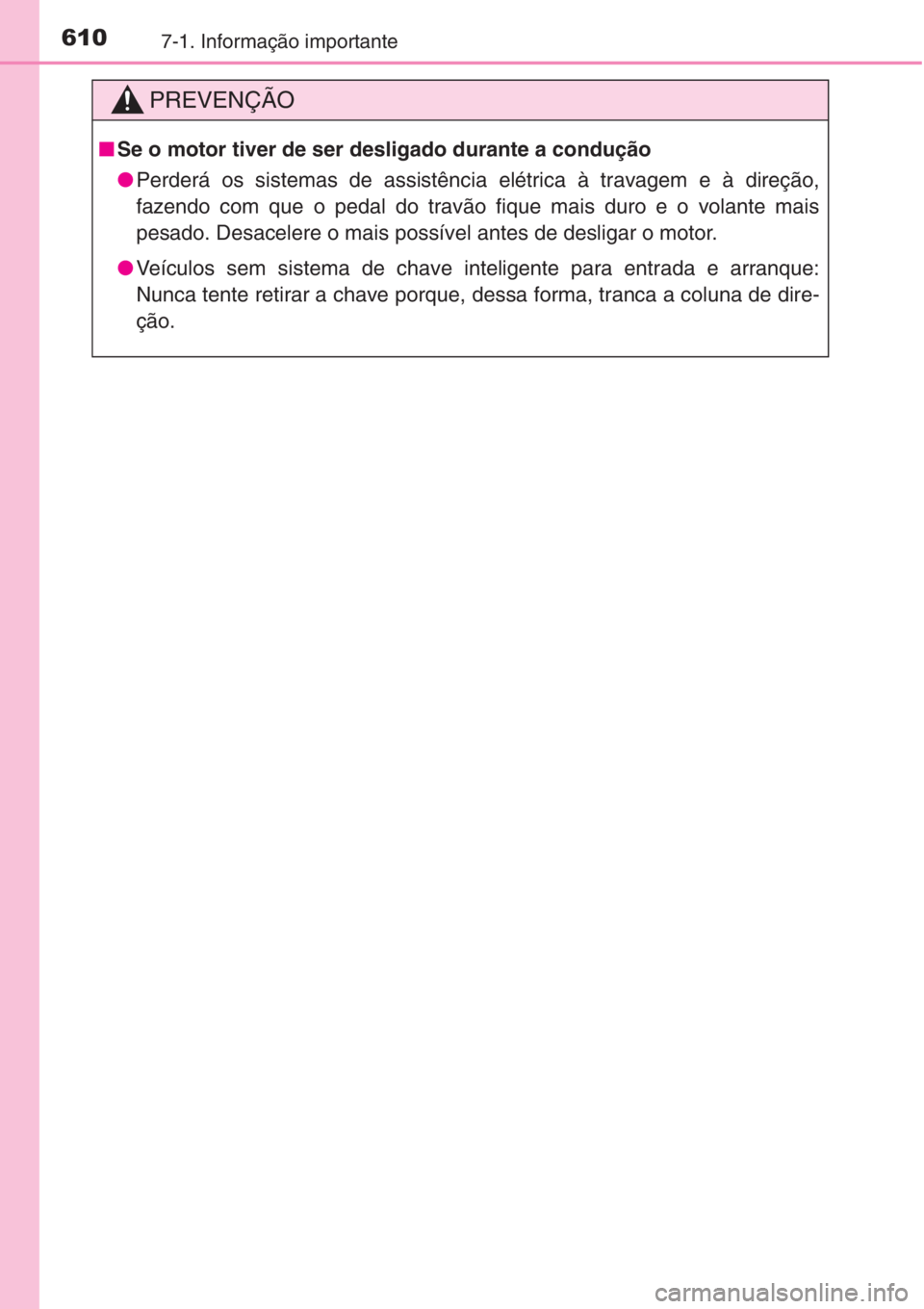

6107-1. Informação importante
PREVENÇÃO
■Se o motor tiver de ser desligado durante a condução
●Perderá os sistemas de assistência elétrica à travagem e à direção,
fazendo com que o pedal do travão fique mais duro e o volante mais
pesado. Desacelere o mais possível antes de desligar o motor.
●Veículos sem sistema de chave inteligente para entrada e arranque:
Nunca tente retirar a chave porque, dessa forma, tranca a coluna de dire-
ção.

611
7

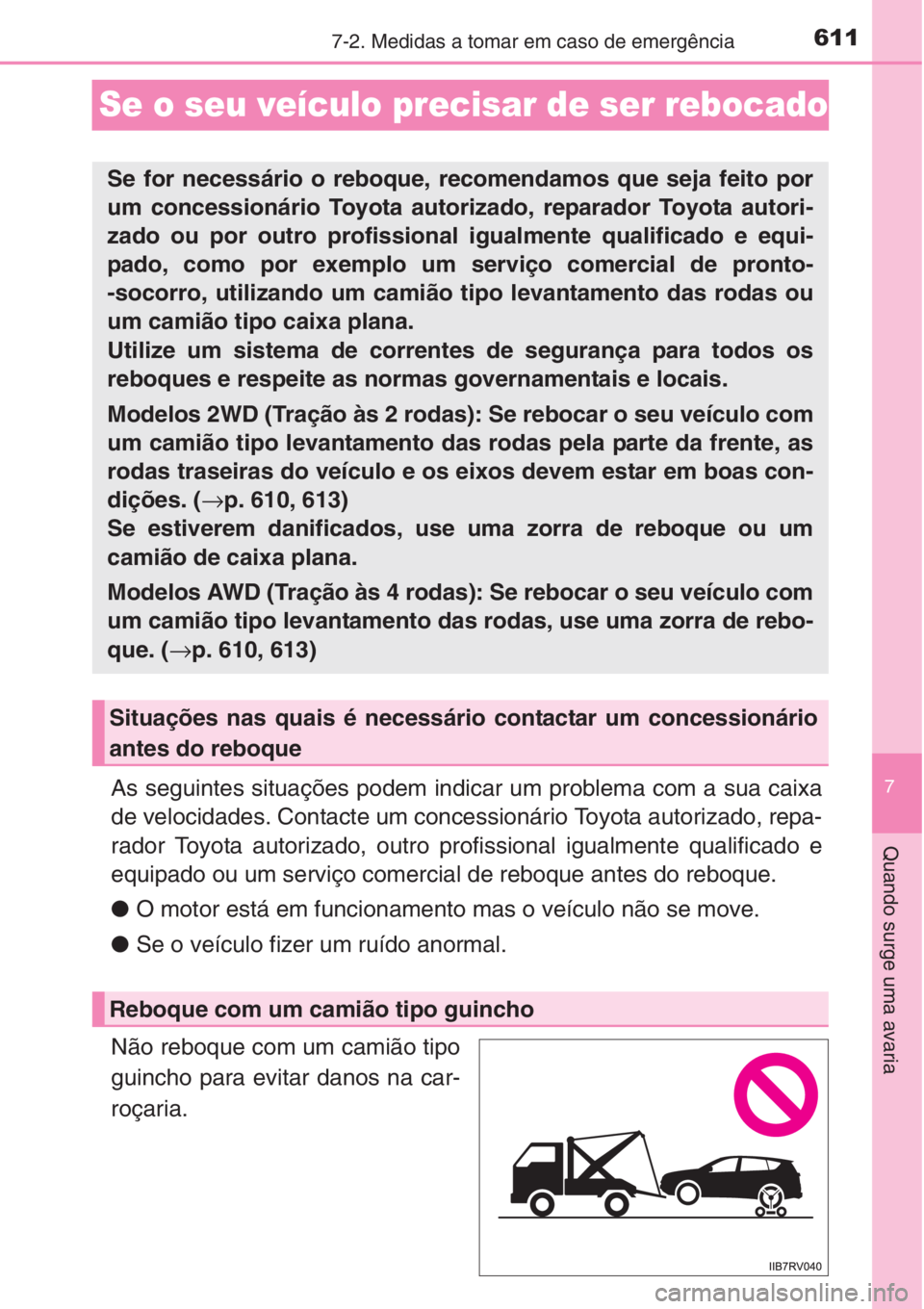

7-2. Medidas a tomar em caso de emergência
Quando surge uma avaria
Se o seu veículo precisar de ser rebocado
As seguintes situações podem indicar um problema com a sua caixa
de velocidades. Contacte um concessionário Toyota autorizado, repa-
rador Toyota autorizado, outro profissional igualmente qualificado e
equipado ou um serviço comercial de reboque antes do reboque.
●O motor está em funcionamento mas o veículo não se move.
●Se o veículo fizer um ruído anormal.
Não reboque com um camião tipo
guincho para evitar danos na car-
roçaria.
Se for necessário o reboque, recomendamos que seja feito por
um concessionário Toyota autorizado, reparador Toyota autori-
zado ou por outro profissional igualmente qualificado e equi-
pado, como por exemplo um serviço comercial de pronto-
-socorro, utilizando um camião tipo levantamento das rodas ou
um camião tipo caixa plana.
Utilize um sistema de correntes de segurança para todos os
reboques e respeite as normas governamentais e locais.
Modelos 2WD (Tração às 2 rodas): Se rebocar o seu veículo com
um camião tipo levantamento das rodas pela parte da frente, as
rodas traseiras do veículo e os eixos devem estar em boas con-
dições. (→p. 610, 613)
Se estiverem danificados, use uma zorra de reboque ou um
camião de caixa plana.
Modelos AWD (Tração às 4 rodas): Se rebocar o seu veículo com
um camião tipo levantamento das rodas, use uma zorra de rebo-
que. (→p. 610, 613)
Situações nas quais é necessário contactar um concessionário
antes do reboque
Reboque com um camião tipo guincho

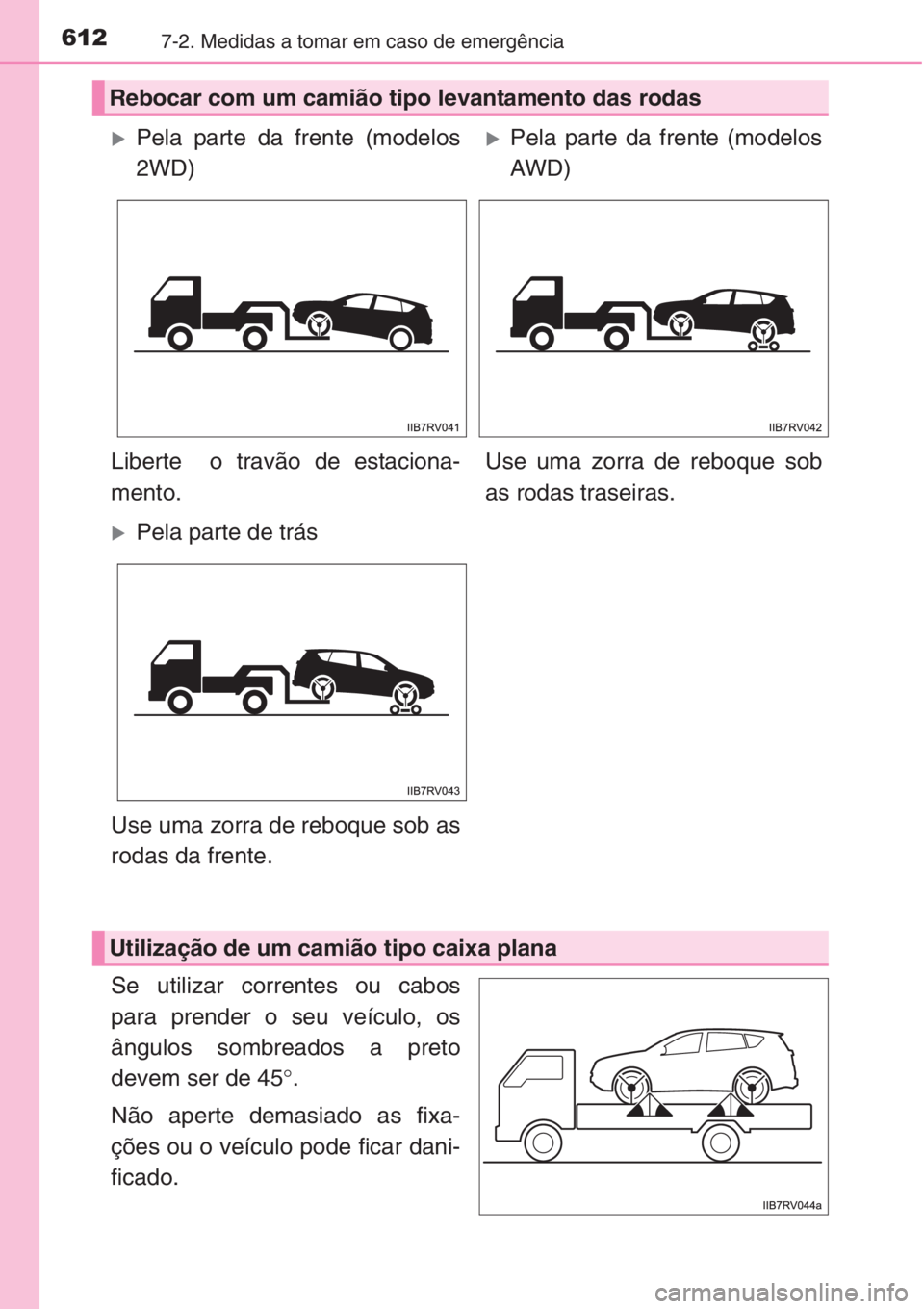

6127-2. Medidas a tomar em caso de emergência
Se utilizar correntes ou cabos
para prender o seu veículo, os
ângulos sombreados a preto
devem ser de 45°.
Não aperte demasiado as fixa-
ções ou o veículo pode ficar dani-
ficado.
Rebocar com um camião tipo levantamento das rodas
XPela parte da frente (modelos
2WD)XPela parte da frente (modelos
AWD)
Liberte o travão de estaciona-
mento.Use uma zorra de reboque sob
as rodas traseiras.
XPela parte de trás
Use uma zorra de reboque sob as
rodas da frente.
Utilização de um camião tipo caixa plana

6137-2. Medidas a tomar em caso de emergência
7
Quando surge uma avaria

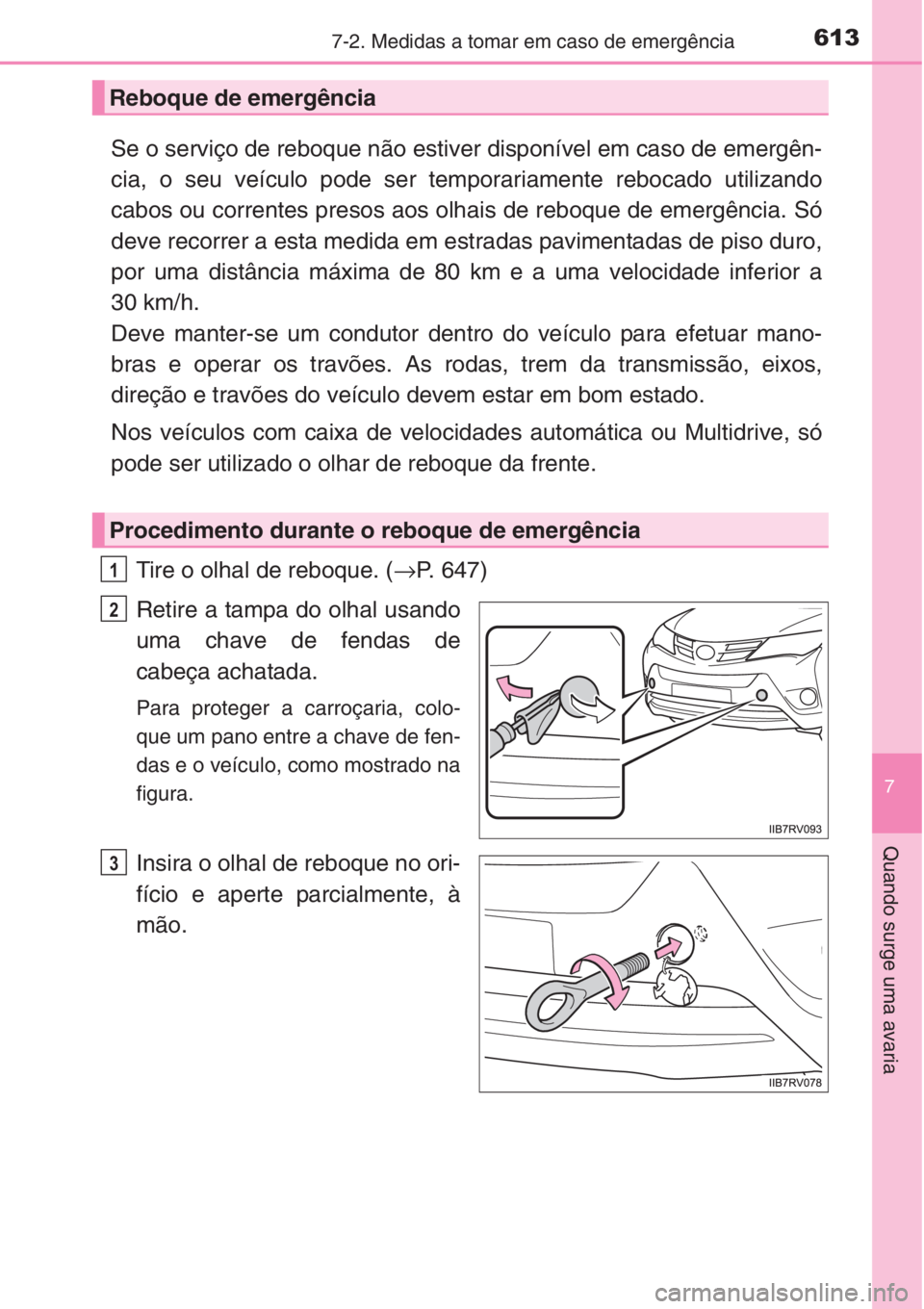

Se o serviço de reboque não estiver disponível em caso de emergên-
cia, o seu veículo pode ser temporariamente rebocado utilizando
cabos ou correntes presos aos olhais de reboque de emergência. Só
deve recorrer a esta medida em estradas pavimentadas de piso duro,
por uma distância máxima de 80 km e a uma velocidade inferior a
30 km/h.
Deve manter-se um condutor dentro do veículo para efetuar mano-
bras e operar os travões. As rodas, trem da transmissão, eixos,
direção e travões do veículo devem estar em bom estado.
Nos veículos com caixa de velocidades automática ou Multidrive, só
pode ser utilizado o olhar de reboque da frente.
Tire o olhal de reboque. (→P. 647)
Retire a tampa do olhal usando
uma chave de fendas de
cabeça achatada.
Para proteger a carroçaria, colo-
que um pano entre a chave de fen-
das e o veículo, como mostrado na
figura.
Insira o olhal de reboque no ori-
fício e aperte parcialmente, à
mão.
Reboque de emergência
Procedimento durante o reboque de emergência
1
2
3

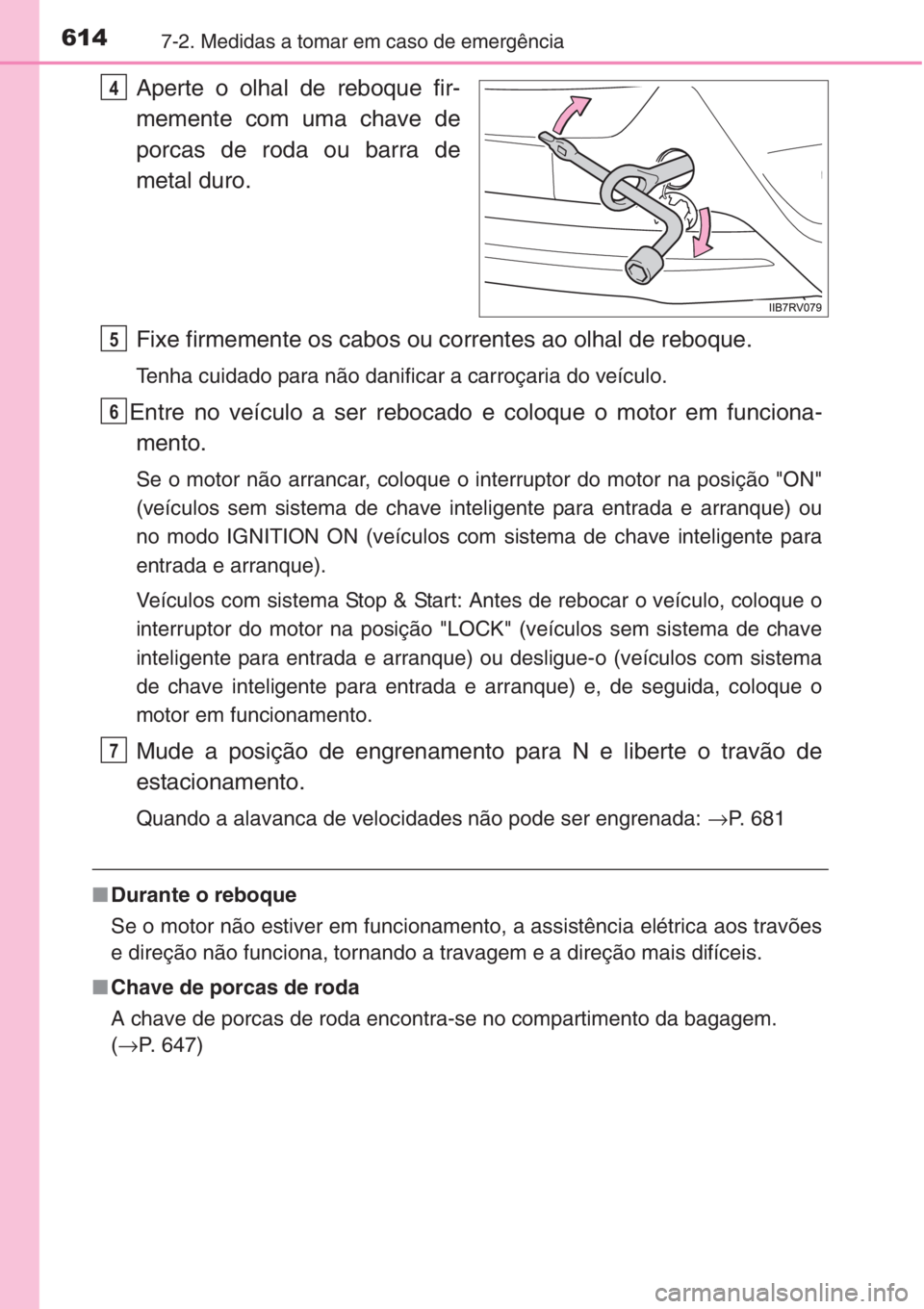

6147-2. Medidas a tomar em caso de emergência
Aperte o olhal de reboque fir-
memente com uma chave de
porcas de roda ou barra de
metal duro.
Fixe firmemente os cabos ou correntes ao olhal de reboque.
Tenha cuidado para não danificar a carroçaria do veículo.
Entre no veículo a ser rebocado e coloque o motor em funciona-
mento.
Se o motor não arrancar, coloque o interruptor do motor na posição "ON"
(veículos sem sistema de chave inteligente para entrada e arranque) ou
no modo IGNITION ON (veículos com sistema de chave inteligente para
entrada e arranque).
Veículos com sistema Stop & Start: Antes de rebocar o veículo, coloque o
interruptor do motor na posição "LOCK" (veículos sem sistema de chave
inteligente para entrada e arranque) ou desligue-o (veículos com sistema
de chave inteligente para entrada e arranque) e, de seguida, coloque o
motor em funcionamento.
Mude a posição de engrenamento para N e liberte o travão de
estacionamento.
Quando a alavanca de velocidades não pode ser engrenada: →P. 6 8 1
■Durante o reboque
Se o motor não estiver em funcionamento, a assistência elétrica aos travões
e direção não funciona, tornando a travagem e a direção mais difíceis.
■Chave de porcas de roda
A chave de porcas de roda encontra-se no compartimento da bagagem.
(→P. 647)
4
5
6
7

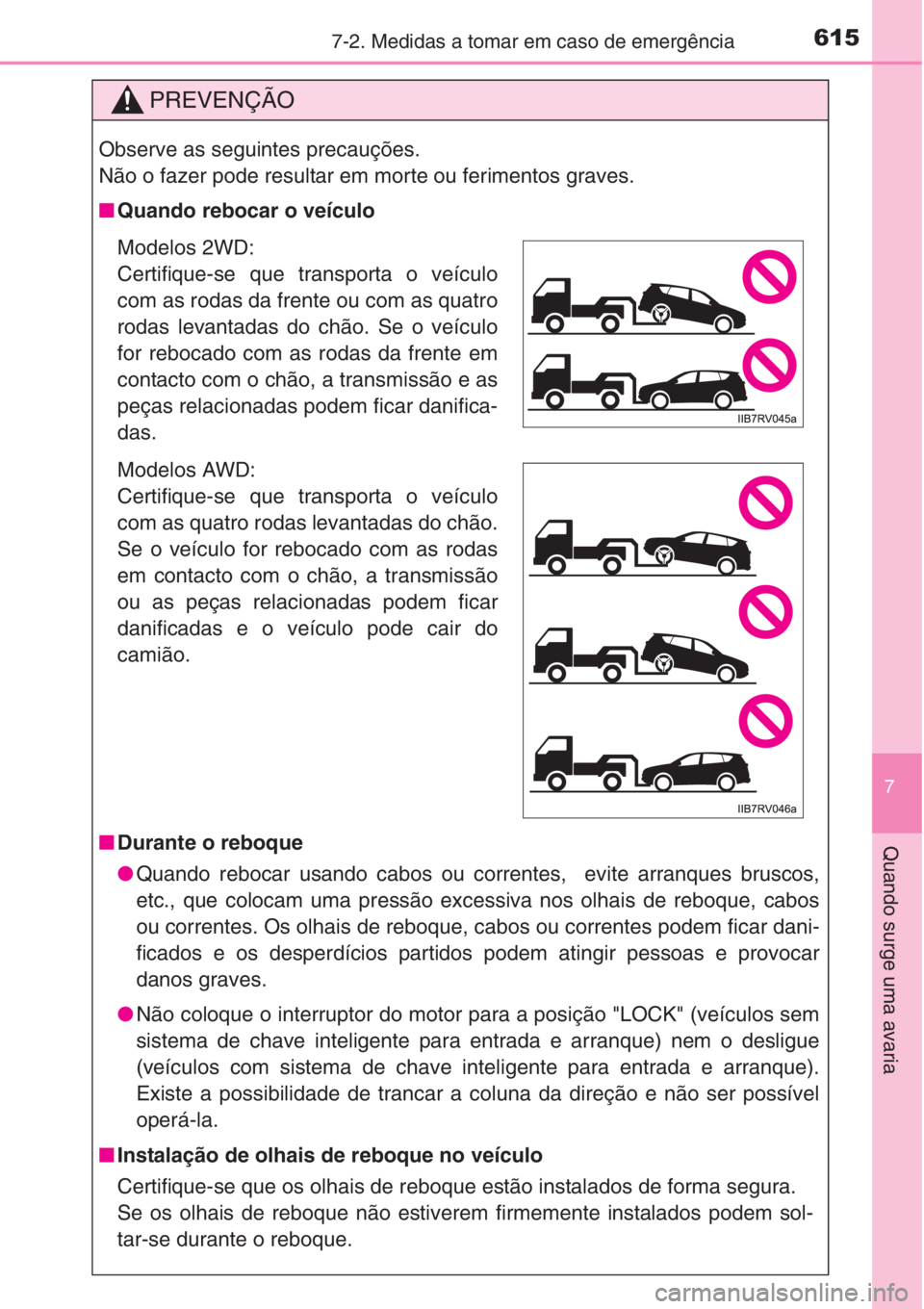

6157-2. Medidas a tomar em caso de emergência
7
Quando surge uma avaria
PREVENÇÃO
Observe as seguintes precauções.
Não o fazer pode resultar em morte ou ferimentos graves.
■Quando rebocar o veículo
■Durante o reboque
●Quando rebocar usando cabos ou correntes, evite arranques bruscos,
etc., que colocam uma pressão excessiva nos olhais de reboque, cabos
ou correntes. Os olhais de reboque, cabos ou correntes podem ficar dani-
ficados e os desperdícios partidos podem atingir pessoas e provocar
danos graves.
●Não coloque o interruptor do motor para a posição "LOCK" (veículos sem
sistema de chave inteligente para entrada e arranque) nem o desligue
(veículos com sistema de chave inteligente para entrada e arranque).
Existe a possibilidade de trancar a coluna da direção e não ser possível
operá-la.
■Instalação de olhais de reboque no veículo
Certifique-se que os olhais de reboque estão instalados de forma segura.
Se os olhais de reboque não estiverem firmemente instalados podem sol-
tar-se durante o reboque.
Modelos 2WD:
Certifique-se que transporta o veículo
com as rodas da frente ou com as quatro
rodas levantadas do chão. Se o veículo
for rebocado com as rodas da frente em
contacto com o chão, a transmissão e as
peças relacionadas podem ficar danifica-
das.
Modelos AWD:
Certifique-se que transporta o veículo
com as quatro rodas levantadas do chão.
Se o veículo for rebocado com as rodas
em contacto com o chão, a transmissão
ou as peças relacionadas podem ficar
danificadas e o veículo pode cair do
camião.

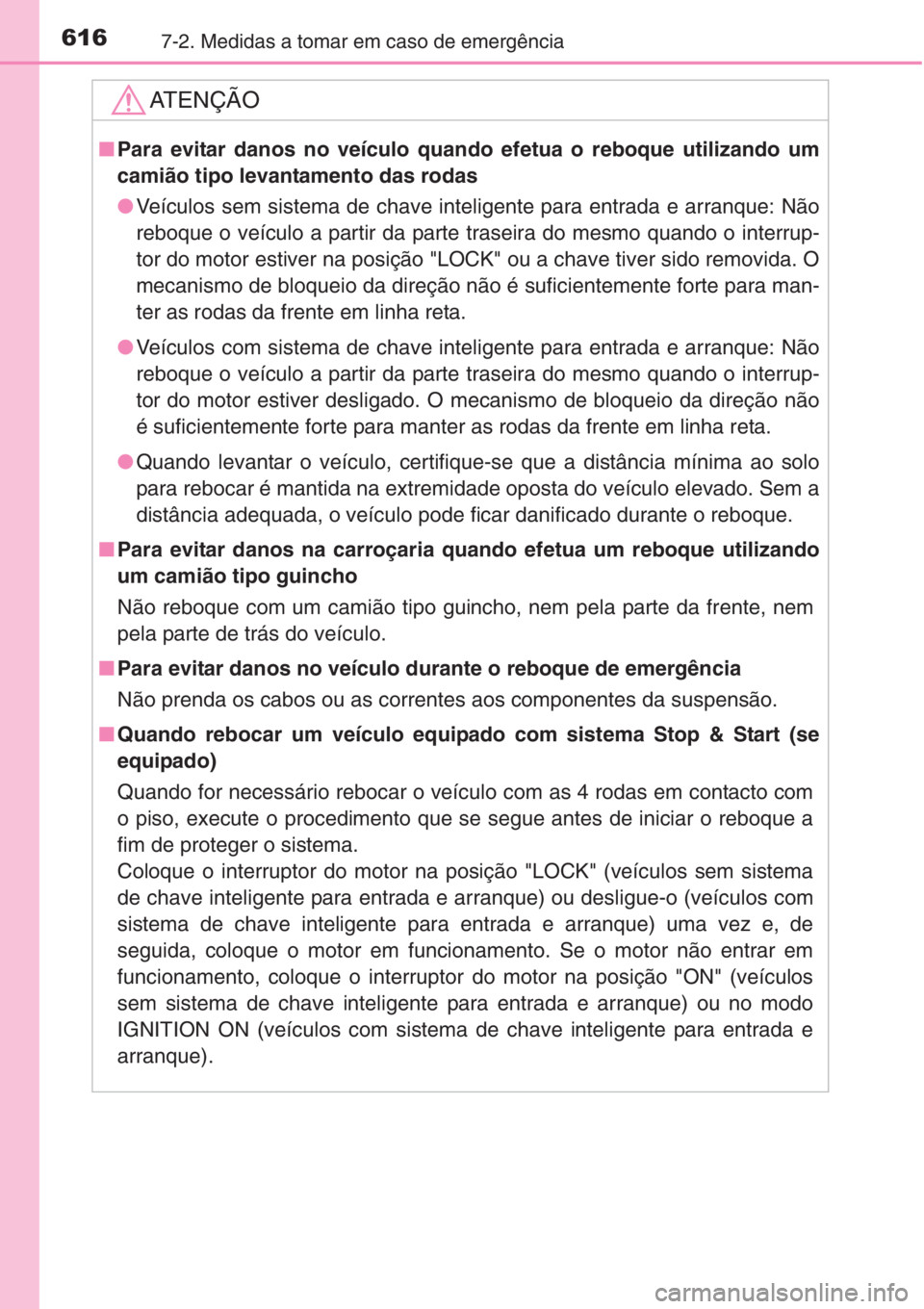

6167-2. Medidas a tomar em caso de emergência
AT E N Ç Ã O
■Para evitar danos no veículo quando efetua o reboque utilizando um
camião tipo levantamento das rodas
●Veículos sem sistema de chave inteligente para entrada e arranque: Não
reboque o veículo a partir da parte traseira do mesmo quando o interrup-
tor do motor estiver na posição "LOCK" ou a chave tiver sido removida. O
mecanismo de bloqueio da direção não é suficientemente forte para man-
ter as rodas da frente em linha reta.
●Veículos com sistema de chave inteligente para entrada e arranque: Não
reboque o veículo a partir da parte traseira do mesmo quando o interrup-
tor do motor estiver desligado. O mecanismo de bloqueio da direção não
é suficientemente forte para manter as rodas da frente em linha reta.
●Quando levantar o veículo, certifique-se que a distância mínima ao solo
para rebocar é mantida na extremidade oposta do veículo elevado. Sem a
distância adequada, o veículo pode ficar danificado durante o reboque.
■Para evitar danos na carroçaria quando efetua um reboque utilizando
um camião tipo guincho
Não reboque com um camião tipo guincho, nem pela parte da frente, nem
pela parte de trás do veículo.
■Para evitar danos no veículo durante o reboque de emergência
Não prenda os cabos ou as correntes aos componentes da suspensão.
■Quando rebocar um veículo equipado com sistema Stop & Start (se
equipado)
Quando for necessário rebocar o veículo com as 4 rodas em contacto com
o piso, execute o procedimento que se segue antes de iniciar o reboque a
fim de proteger o sistema.
Coloque o interruptor do motor na posição "LOCK" (veículos sem sistema
de chave inteligente para entrada e arranque) ou desligue-o (veículos com
sistema de chave inteligente para entrada e arranque) uma vez e, de
seguida, coloque o motor em funcionamento. Se o motor não entrar em
funcionamento, coloque o interruptor do motor na posição "ON" (veículos
sem sistema de chave inteligente para entrada e arranque) ou no modo
IGNITION ON (veículos com sistema de chave inteligente para entrada e
arranque).

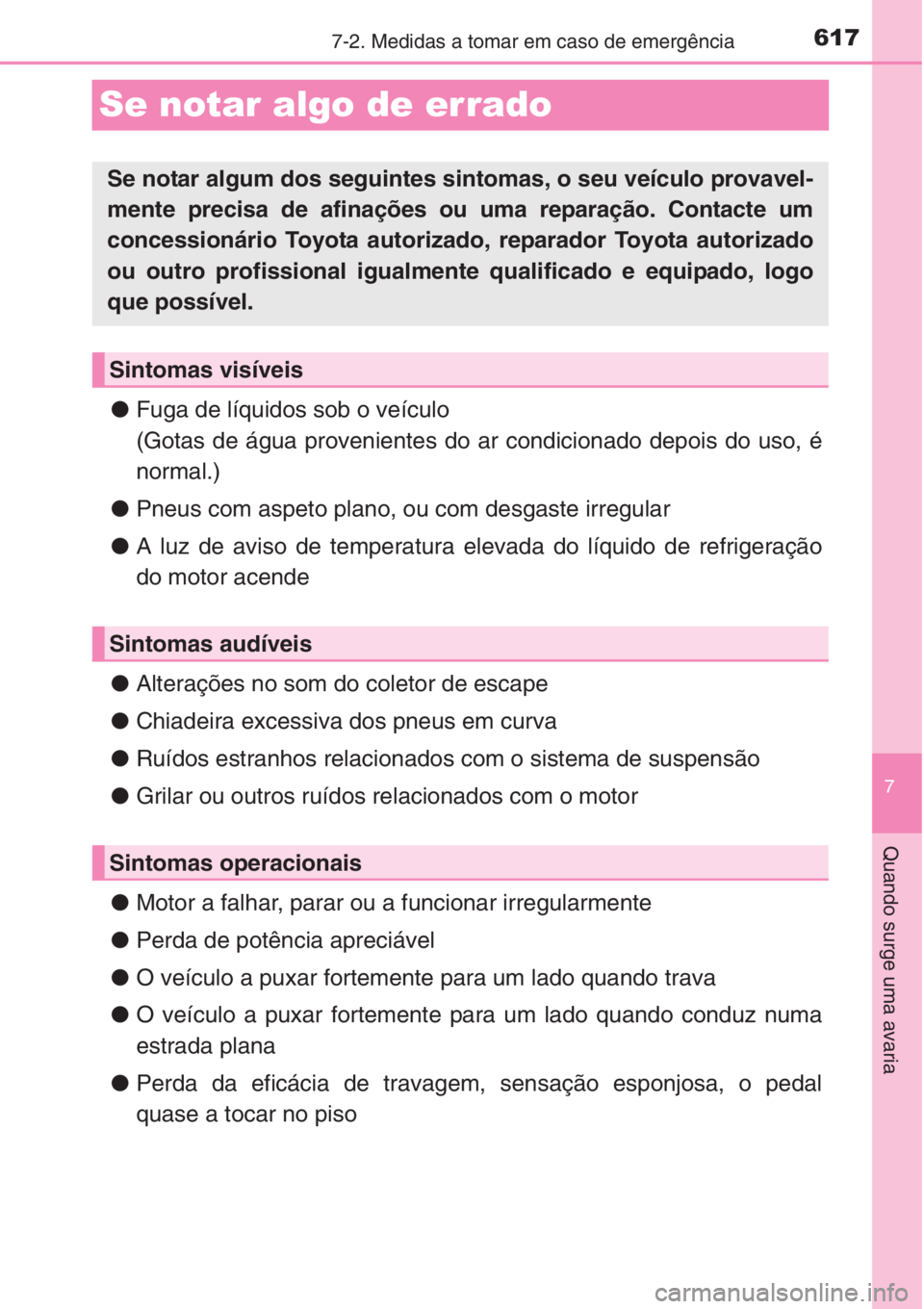

617
7
7-2. Medidas a tomar em caso de emergência
Quando surge uma avaria
Se notar algo de errado
●Fuga de líquidos sob o veículo
(Gotas de água provenientes do ar condicionado depois do uso, é
normal.)
●Pneus com aspeto plano, ou com desgaste irregular
●A luz de aviso de temperatura elevada do líquido de refrigeração
do motor acende
●Alterações no som do coletor de escape
●Chiadeira excessiva dos pneus em curva
●Ruídos estranhos relacionados com o sistema de suspensão
●Grilar ou outros ruídos relacionados com o motor
●Motor a falhar, parar ou a funcionar irregularmente
●Perda de potência apreciável
●O veículo a puxar fortemente para um lado quando trava
●O veículo a puxar fortemente para um lado quando conduz numa
estrada plana
●Perda da eficácia de travagem, sensação esponjosa, o pedal
quase a tocar no piso
Se notar algum dos seguintes sintomas, o seu veículo provavel-
mente precisa de afinações ou uma reparação. Contacte um
concessionário Toyota autorizado, reparador Toyota autorizado
ou outro profissional igualmente qualificado e equipado, logo
que possível.
Sintomas visíveis
Sintomas audíveis
Sintomas operacionais

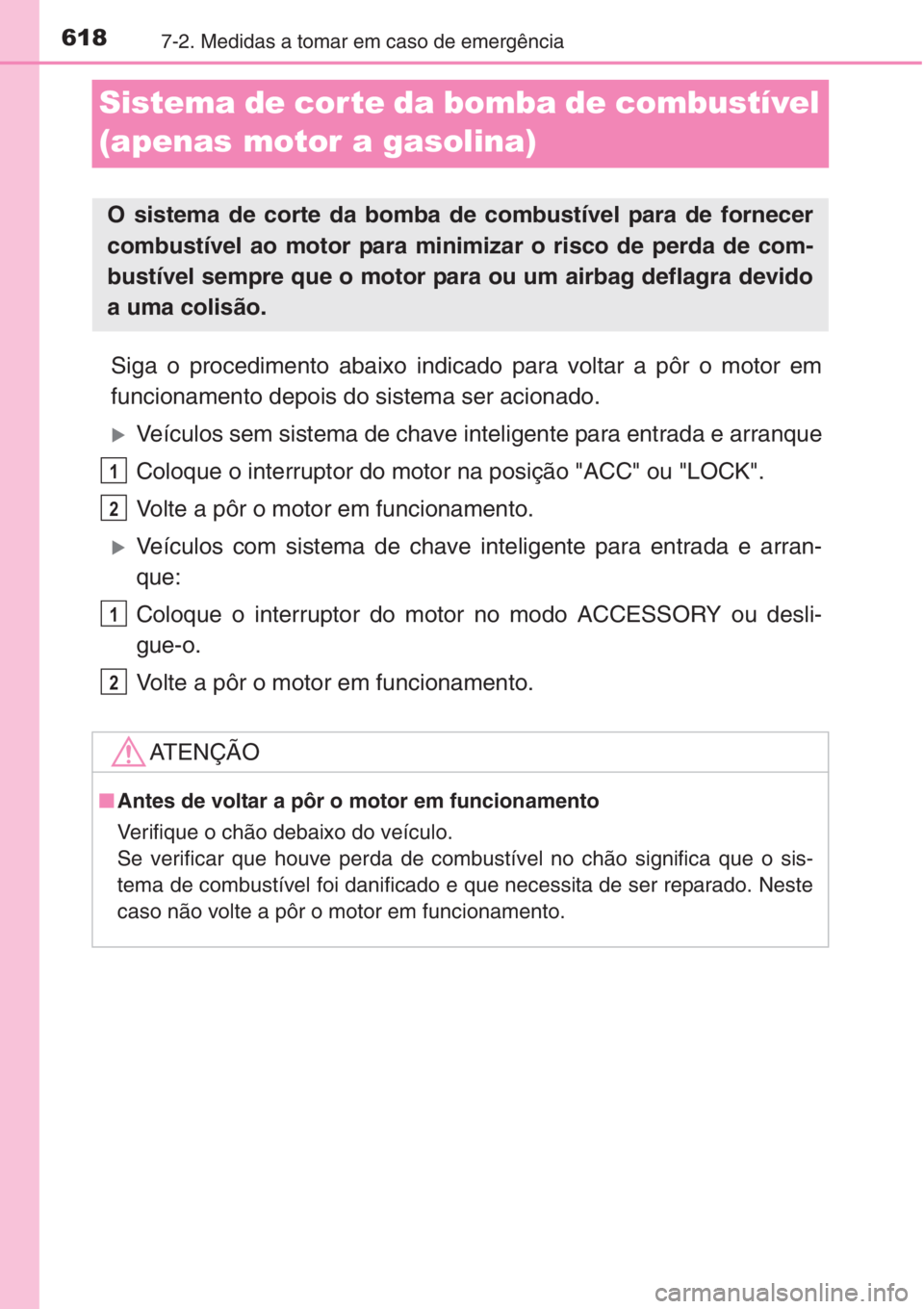

6187-2. Medidas a tomar em caso de emergência
Sistema de corte da bomba de combustível
(apenas motor a gasolina)
Siga o procedimento abaixo indicado para voltar a pôr o motor em
funcionamento depois do sistema ser acionado.
XVeículos sem sistema de chave inteligente para entrada e arranque
Coloque o interruptor do motor na posição "ACC" ou "LOCK".
Volte a pôr o motor em funcionamento.
XVeículos com sistema de chave inteligente para entrada e arran-
que:
Coloque o interruptor do motor no modo ACCESSORY ou desli-
gue-o.
Volte a pôr o motor em funcionamento.
O sistema de corte da bomba de combustível para de fornecer
combustível ao motor para minimizar o risco de perda de com-
bustível sempre que o motor para ou um airbag deflagra devido
a uma colisão.
AT E N Ç Ã O
■Antes de voltar a pôr o motor em funcionamento
Verifique o chão debaixo do veículo.
Se verificar que houve perda de combustível no chão significa que o sis-
tema de combustível foi danificado e que necessita de ser reparado. Neste
caso não volte a pôr o motor em funcionamento.
1
2
1
2

619
7
7-2. Medidas a tomar em caso de emergência
Quando surge uma avaria

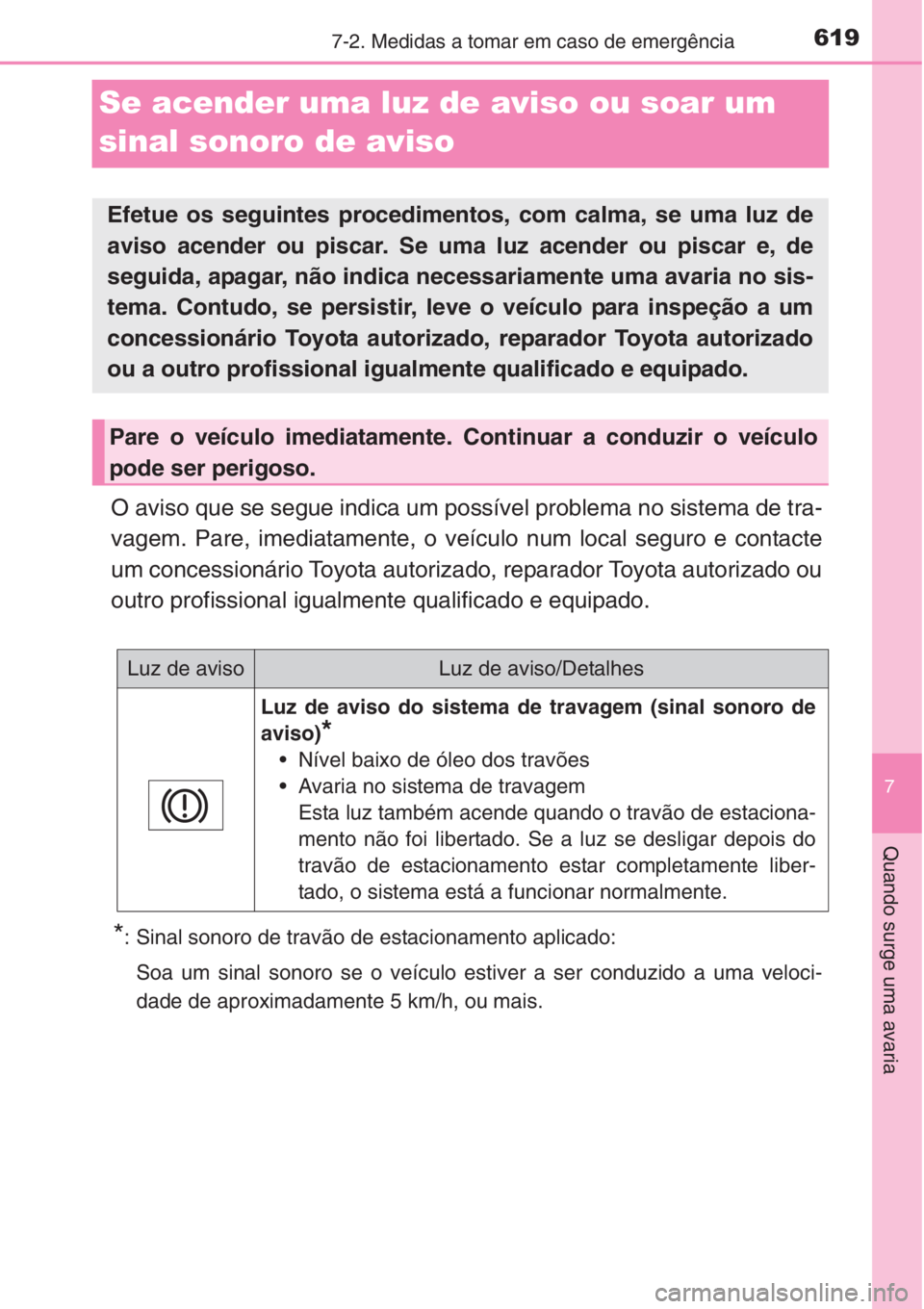

Se acender uma luz de aviso ou soar um
sinal sonoro de aviso
O aviso que se segue indica um possível problema no sistema de tra-
vagem. Pare, imediatamente, o veículo num local seguro e contacte
um concessionário Toyota autorizado, reparador Toyota autorizado ou
outro profissional igualmente qualificado e equipado.
*: Sinal sonoro de travão de estacionamento aplicado:
Soa um sinal sonoro se o veículo estiver a ser conduzido a uma veloci-
dade de aproximadamente 5 km/h, ou mais.
Efetue os seguintes procedimentos, com calma, se uma luz de
aviso acender ou piscar. Se uma luz acender ou piscar e, de
seguida, apagar, não indica necessariamente uma avaria no sis-
tema. Contudo, se persistir, leve o veículo para inspeção a um
concessionário Toyota autorizado, reparador Toyota autorizado
ou a outro profissional igualmente qualificado e equipado.
Pare o veículo imediatamente. Continuar a conduzir o veículo
pode ser perigoso.
Luz de avisoLuz de aviso/Detalhes
Luz de aviso do sistema de travagem (sinal sonoro de
aviso)
*
• Nível baixo de óleo dos travões
• Avaria no sistema de travagem
Esta luz também acende quando o travão de estaciona-
mento não foi libertado. Se a luz se desligar depois do
travão de estacionamento estar completamente liber-
tado, o sistema está a funcionar normalmente.
