TOYOTA RAV4 2015 Manual del propietario (in Spanish)

6016-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A82S_(ES)■

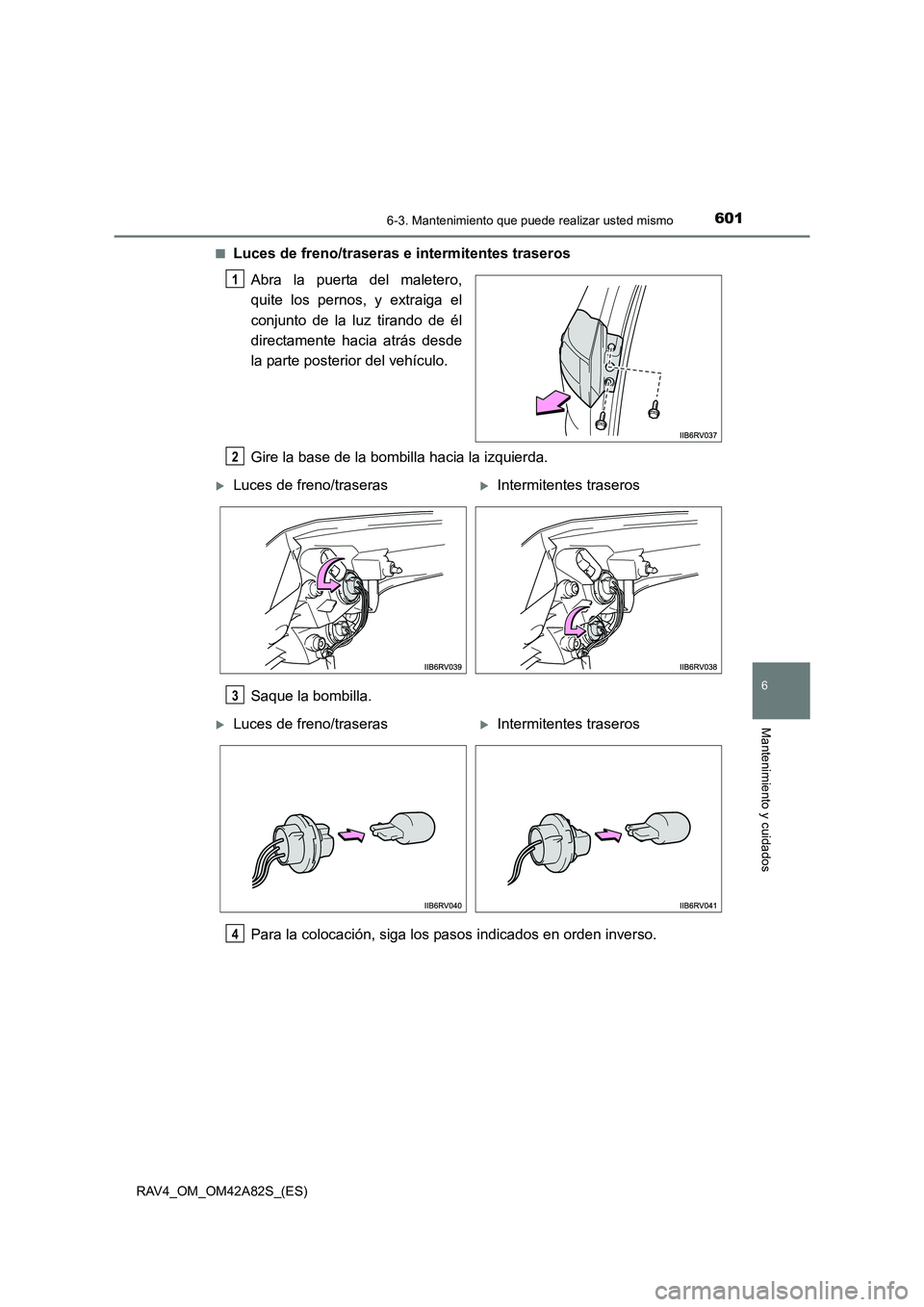

Luces de freno/traseras
e intermitentes traseros
Abra la puerta del maletero,
quite los pernos, y extraiga el
conjunto de la luz tirando de él
directamente hacia atrás desde
la parte posterior del vehículo.
Gire la base de la bombilla hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
1
2
XLuces de freno/traserasXIntermitentes traseros
3
XLuces de freno/traserasXIntermitentes traseros
4

6026-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A82S_(ES)■

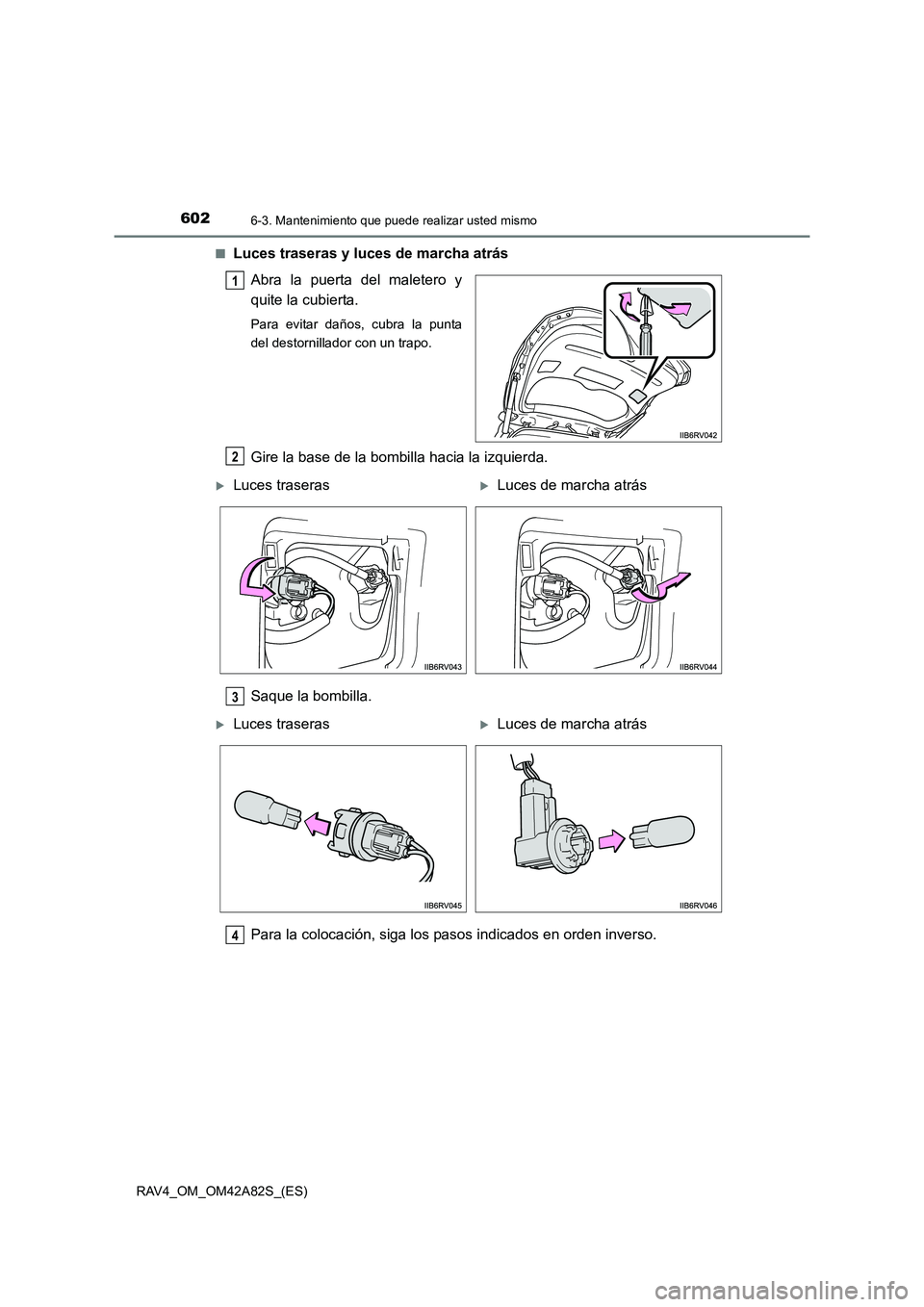

Luces traseras y luces de marcha atrás
Abra la puerta del maletero y
quite la cubierta.
Para evitar daños, cubra la punta
del destornillador con un trapo.
Gire la base de la bombilla hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
1
2
XLuces traserasXLuces de marcha atrás
3
XLuces traserasXLuces de marcha atrás
4

6036-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A82S_(ES)■

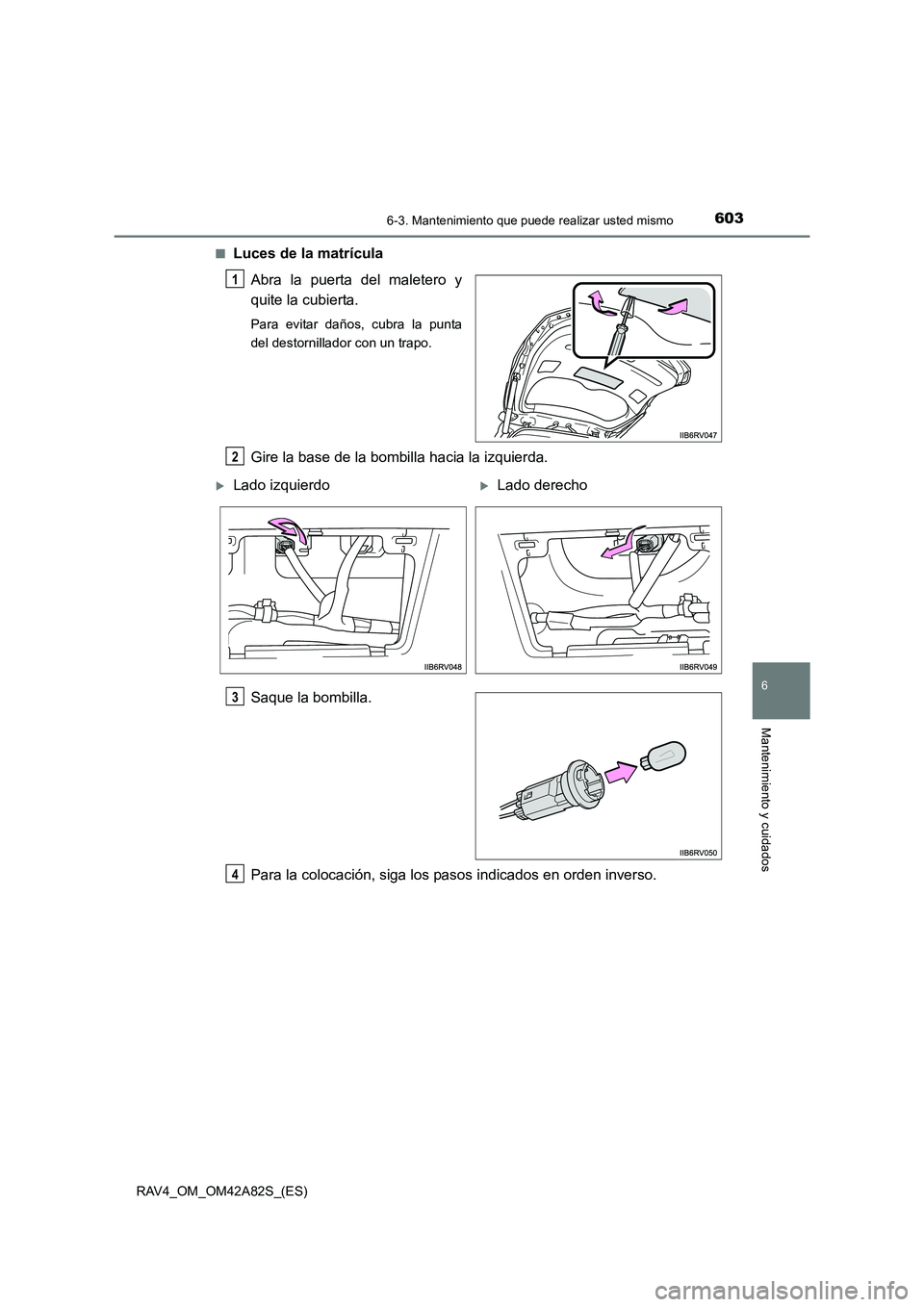

Luces de la matrícula
Abra la puerta del maletero y
quite la cubierta.
Para evitar daños, cubra la punta
del destornillador con un trapo.
Gire la base de la bombilla hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
1
2
XLado izquierdoXLado derecho
3
4

6046-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A82S_(ES)■

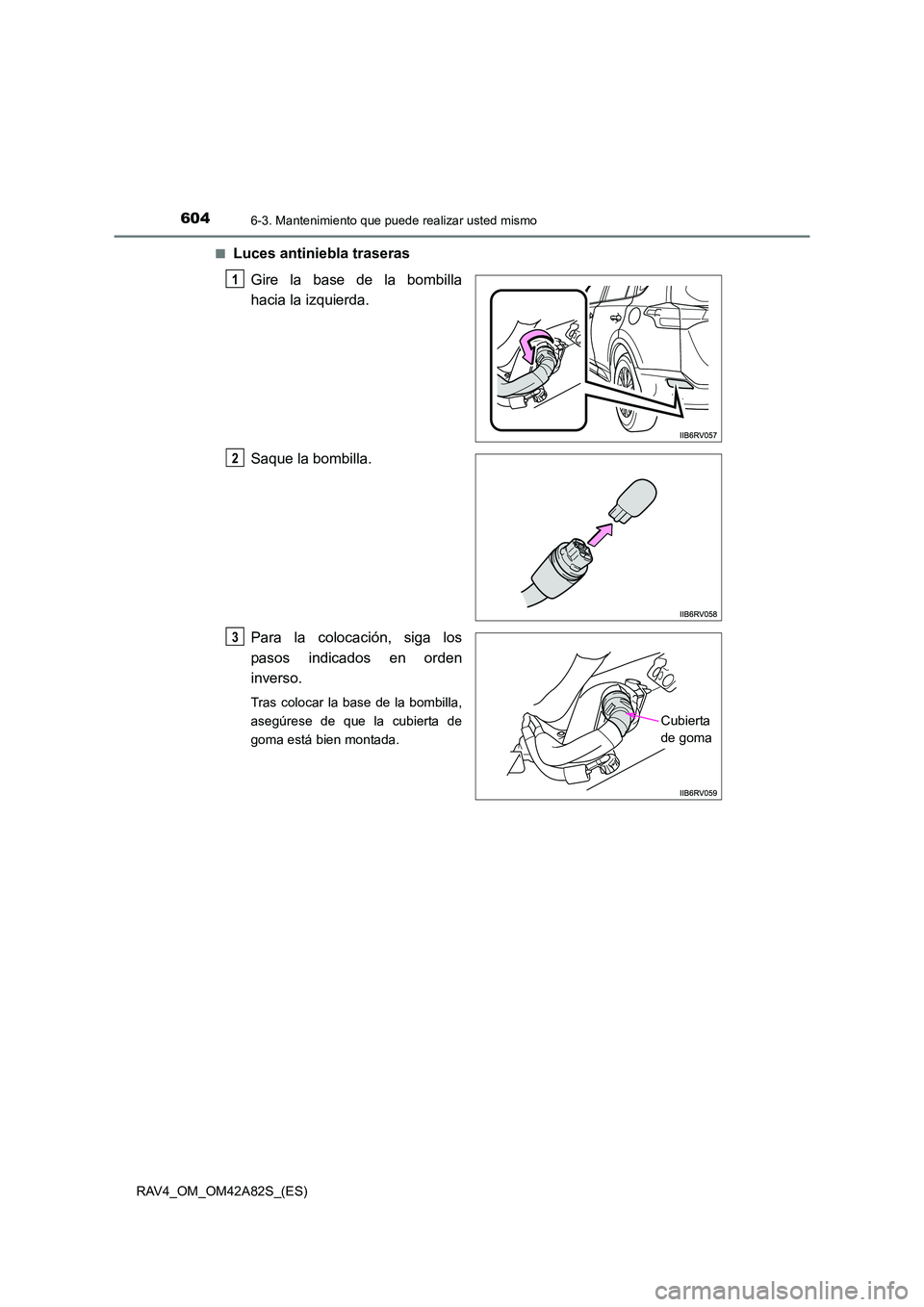

Luces antiniebla traseras
Gire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los
pasos indicados en orden
inverso.
Tras colocar la base de la bombilla,
asegúrese de que la cubierta de
goma está bien montada.
1
2
Cubierta
de goma
3

6056-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A82S_(ES)■

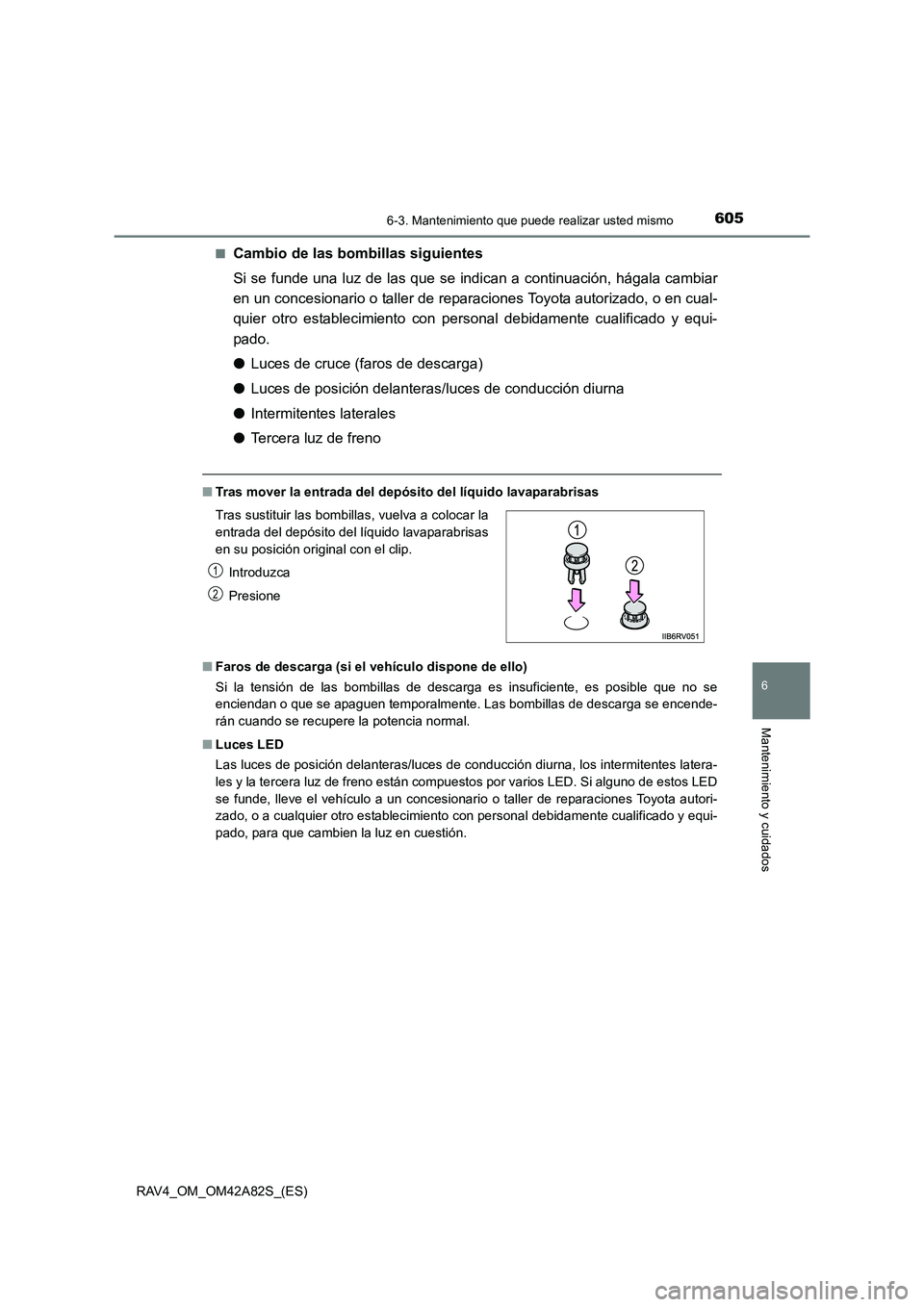

Cambio de las bombillas siguientes
Si se funde una luz de las que se indican a continuación, hágala cambiar
en un concesionario o taller de reparaciones Toyota autorizado, o en cual-
quier otro establecimiento con personal debidamente cualificado y equi-
pado.
●
Luces de cruce (faros de descarga)
● Luces de posición delanteras/luces de conducción diurna
● Intermitentes laterales
● Tercera luz de freno
■Tras mover la entrada del depósito del líquido lavaparabrisas
■ Faros de descarga (si el ve hículo dispone de ello)
Si la tensión de las bombillas de descarga es insuficiente, es posible que no se
enciendan o que se apaguen temporalmente. Las bombillas de descarga se encende-
rán cuando se recupere la potencia normal.
■ Luces LED
Las luces de posición delanteras/luces de conducción diurna, los intermitentes latera-
les y la tercera luz de freno están compuestos por varios LED. Si alguno de estos LED
se funde, lleve el vehículo a un concesionario o taller de reparaciones Toyota autori-
zado, o a cualquier otro establecimiento con personal debidamente cualificado y equi-
pado, para que cambien la luz en cuestión. Tras sustituir las bombillas, vuelva a colocar la
entrada del depósito del líquido lavaparabrisas
en su posición original con el clip.
Introduzca
Presione
1
2

6066-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A82S_(ES)■

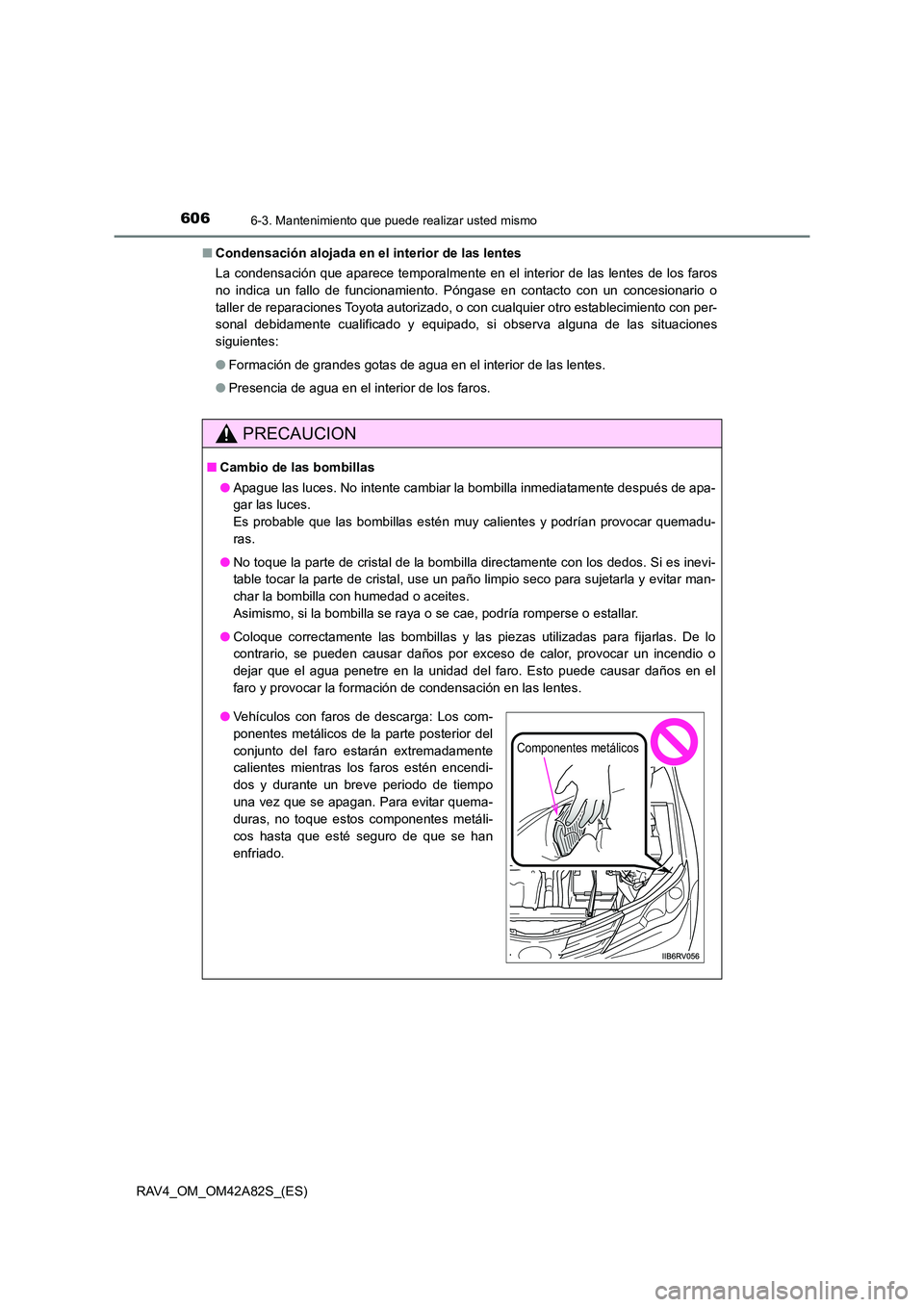

Condensación alojada en el interior de las lentes
La condensación que aparece temporalmente en el interior de las lentes de los faros
no indica un fallo de funcionamiento. Póngase en contacto con un concesionario o
taller de reparaciones Toyota autorizado, o con cualquier otro establecimiento con per-
sonal debidamente cualificado y equipado, si observa alguna de las situaciones
siguientes:
● Formación de grandes gotas de agua en el interior de las lentes.
● Presencia de agua en el interior de los faros.
PRECAUCION
■ Cambio de las bombillas
●Apague las luces. No intente cambiar la bombilla inmediatamente después de apa-
gar las luces.
Es probable que las bombillas estén muy calientes y podrían provocar quemadu-
ras.
● No toque la parte de cristal de la bombilla directamente con los dedos. Si es inevi-
table tocar la parte de cristal, use un paño limpio seco para sujetarla y evitar man-
char la bombilla con humedad o aceites.
Asimismo, si la bombilla se raya o se cae, podría romperse o estallar.
● Coloque correctamente las bombillas y las piezas utilizadas para fijarlas. De lo
contrario, se pueden causar daños por exceso de calor, provocar un incendio o
dejar que el agua penetre en la unidad del faro. Esto puede causar daños en el
faro y provocar la formación de condensación en las lentes.
●Vehículos con faros de descarga: Los com-
ponentes metálicos de la parte posterior del
conjunto del faro estarán extremadamente
calientes mientras los faros estén encendi-
dos y durante un breve periodo de tiempo
una vez que se apagan. Para evitar quema-
duras, no toque estos componentes metáli-
cos hasta que esté seguro de que se han
enfriado.
Componentes metálicos

6076-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A82S_(ES)

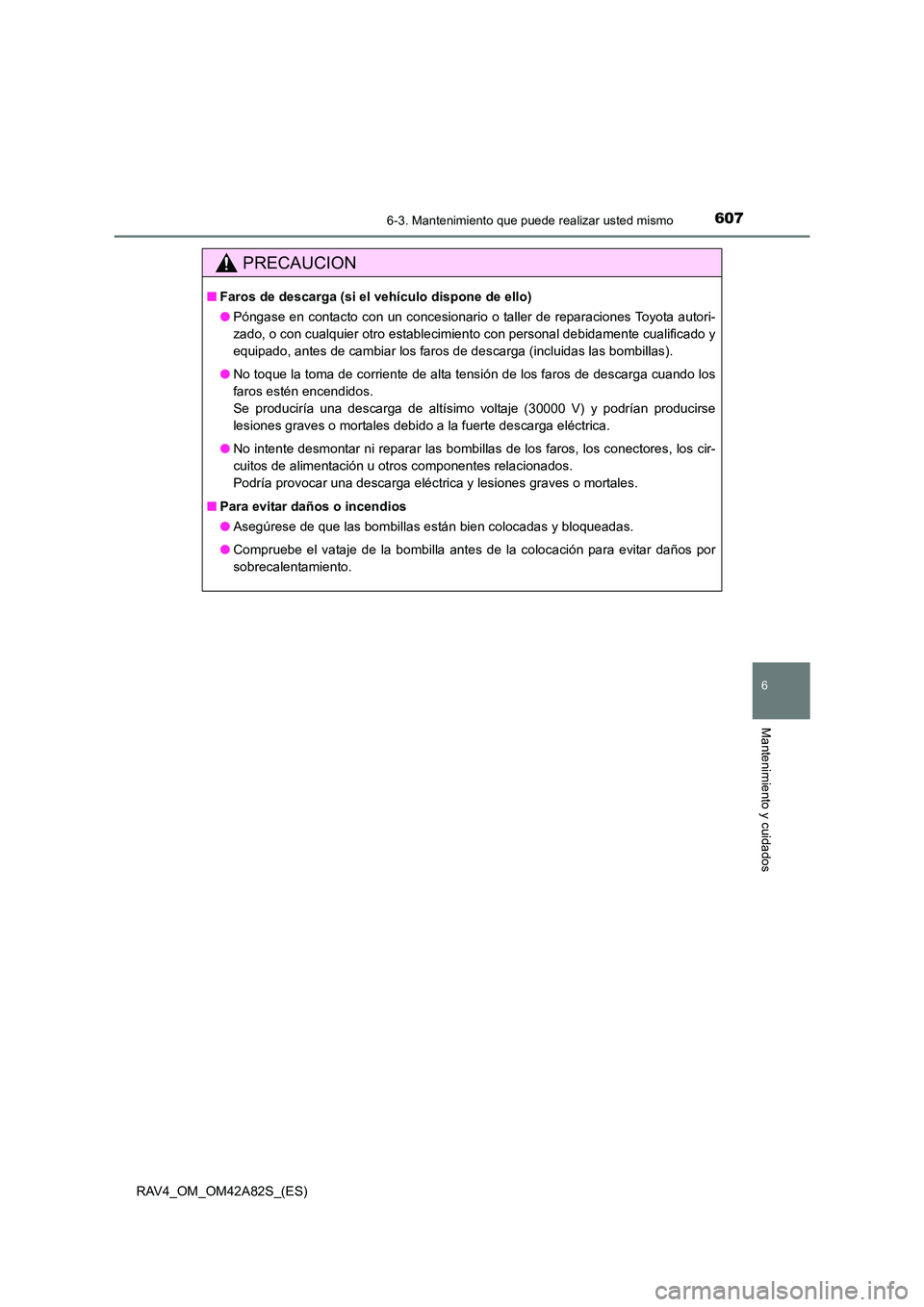

PRECAUCION
■Faros de descarga (si el vehículo dispone de ello)
● Póngase en contacto con un concesionario o taller de reparaciones Toyota autori-
zado, o con cualquier otro establecimiento con personal debidamente cualificado y
equipado, antes de cambiar los faros de descarga (incluidas las bombillas).
● No toque la toma de corriente de alta tensión de los faros de descarga cuando los
faros estén encendidos.
Se produciría una descarga de altísimo voltaje (30000 V) y podrían producirse
lesiones graves o mortales debido a la fuerte descarga eléctrica.
● No intente desmontar ni reparar las bombillas de los faros, los conectores, los cir-
cuitos de alimentación u otros componentes relacionados.
Podría provocar una descarga eléctr ica y lesiones graves o mortales.
■ Para evitar daños o incendios
●Asegúrese de que las bombillas están bien colocadas y bloqueadas.
● Compruebe el vataje de la bombilla antes de la colocación para evitar daños por
sobrecalentamiento.

6086-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A82S_(ES)

609

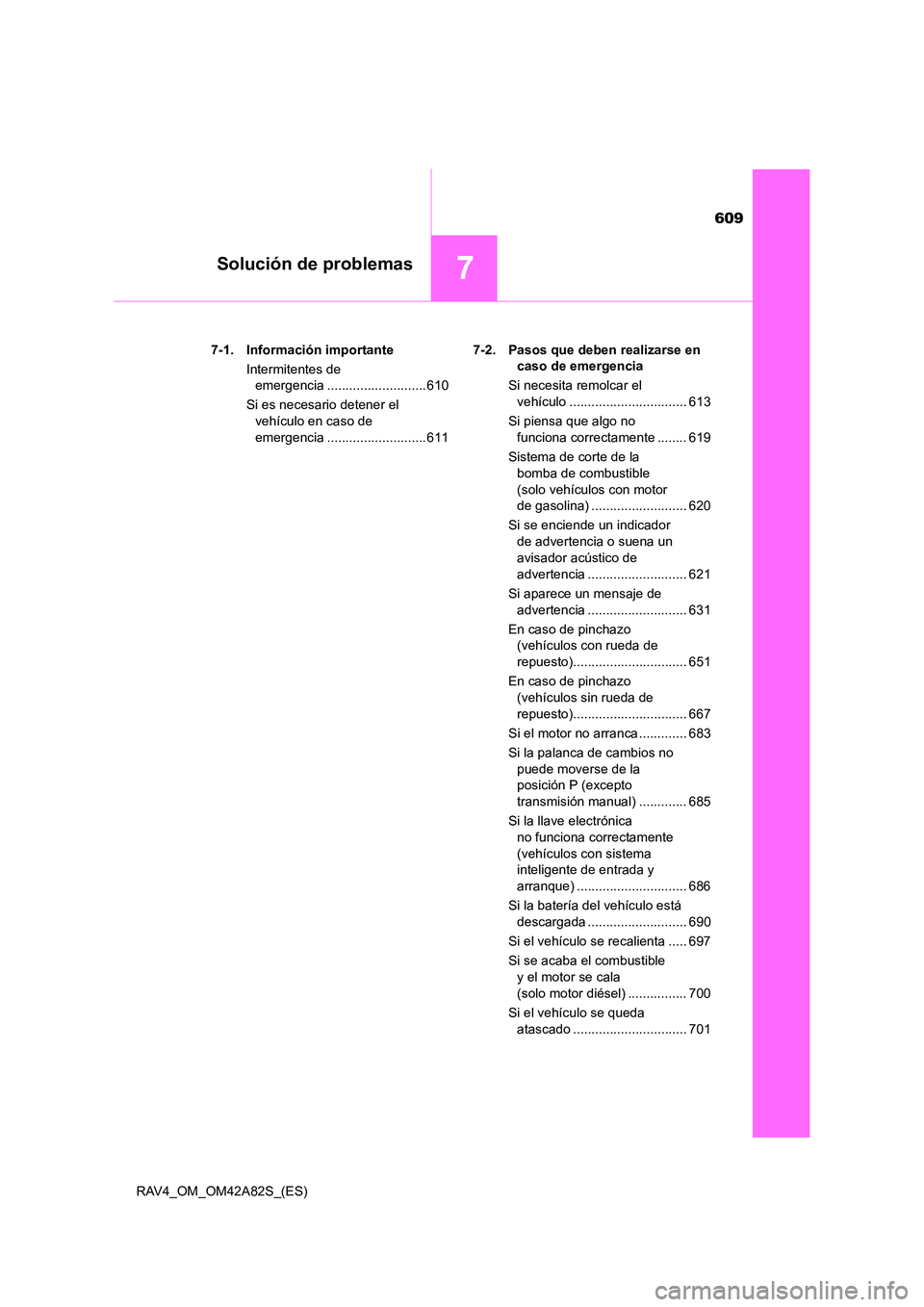

7Solución de problemas
RAV4_OM_OM42A82S_(ES)7-1. Información importante
Intermitentes de emergencia ........................... 610
Si es necesario detener el vehículo en caso de
emergencia ........................... 611 7-2. Pasos que deben realizarse en
caso de emergencia
Si necesita remolcar el vehículo ................................ 613
Si piensa que algo no funciona correctamente ........ 619
Sistema de corte de la bomba de combustible
(solo vehículos con motor
de gasolina) .......................... 620
Si se enciende un indicador de advertencia o suena un
avisador acústico de
advertencia ........................... 621
Si aparece un mensaje de advertencia ........................... 631
En caso de pinchazo (vehículos con rueda de
repuesto)............................... 651
En caso de pinchazo (vehículos sin rueda de
repuesto)............................... 667
Si el motor no arranca ............. 683
Si la palanca de cambios no puede moverse de la
posición P (excepto
transmisión manual) ............. 685
Si la llave electrónica no funciona correctamente
(vehículos con sistema
inteligente de entrada y
arranque) .............................. 686
Si la batería del vehículo está descargada ........................... 690
Si el vehículo se recalienta ..... 697
Si se acaba el combustible y el motor se cala
(solo motor diésel) ................ 700
Si el vehículo se queda atascado ............................... 701

6107-1. Información importante
RAV4_OM_OM42A82S_(ES)

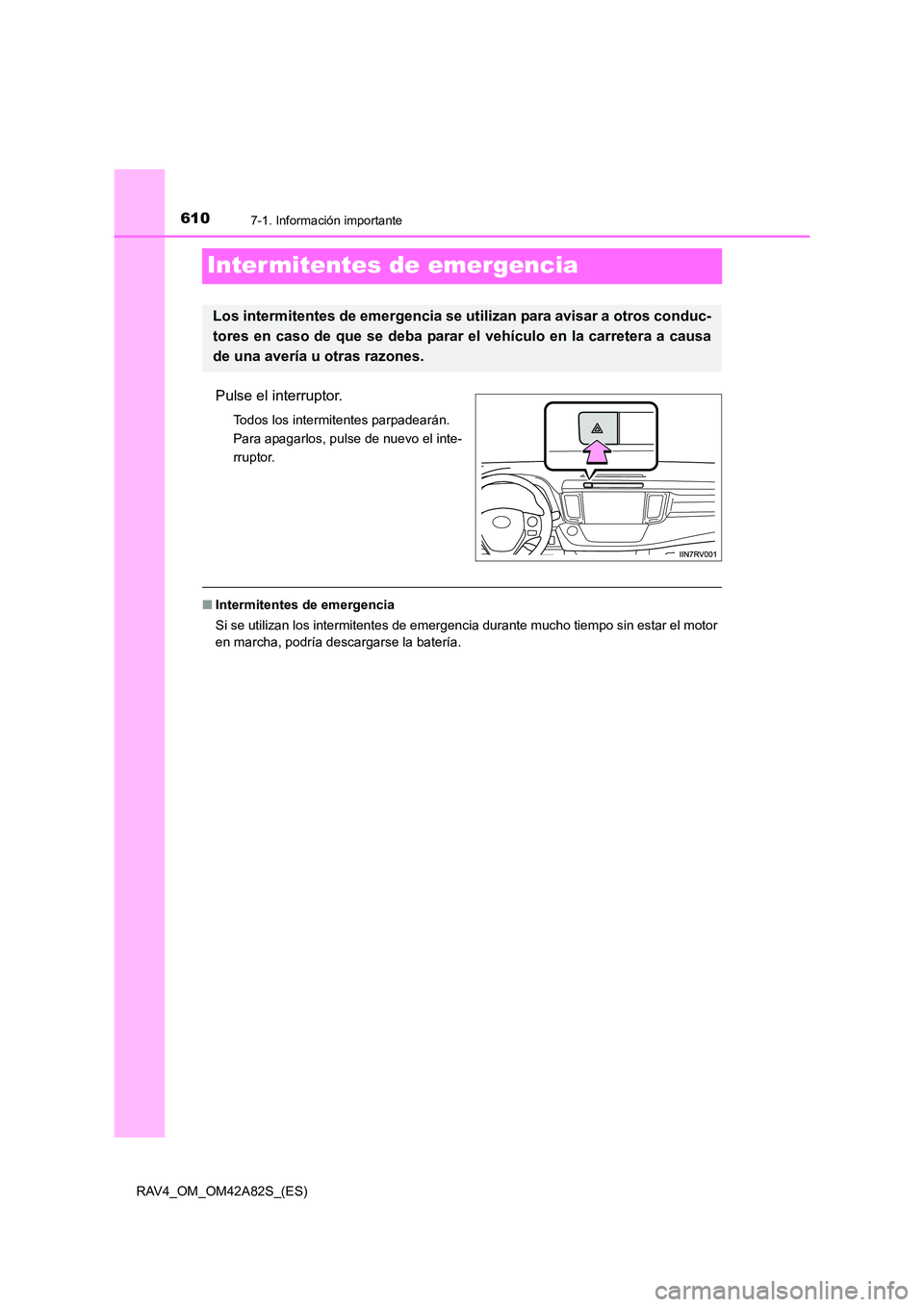

Inter mitentes de emergencia
Pulse el interruptor.
Todos los intermitentes parpadearán.
Para apagarlos, pulse de nuevo el inte-
rruptor.
■Intermitentes de emergencia
Si se utilizan los intermitentes de emergencia durante mucho tiempo sin estar el motor
en marcha, podría descargarse la batería.
Los intermitentes de emergencia se utilizan para avisar a otros conduc-
tores en caso de que se deba parar el vehículo en la carretera a causa
de una avería u otras razones.
