5916-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A82S_(ES)

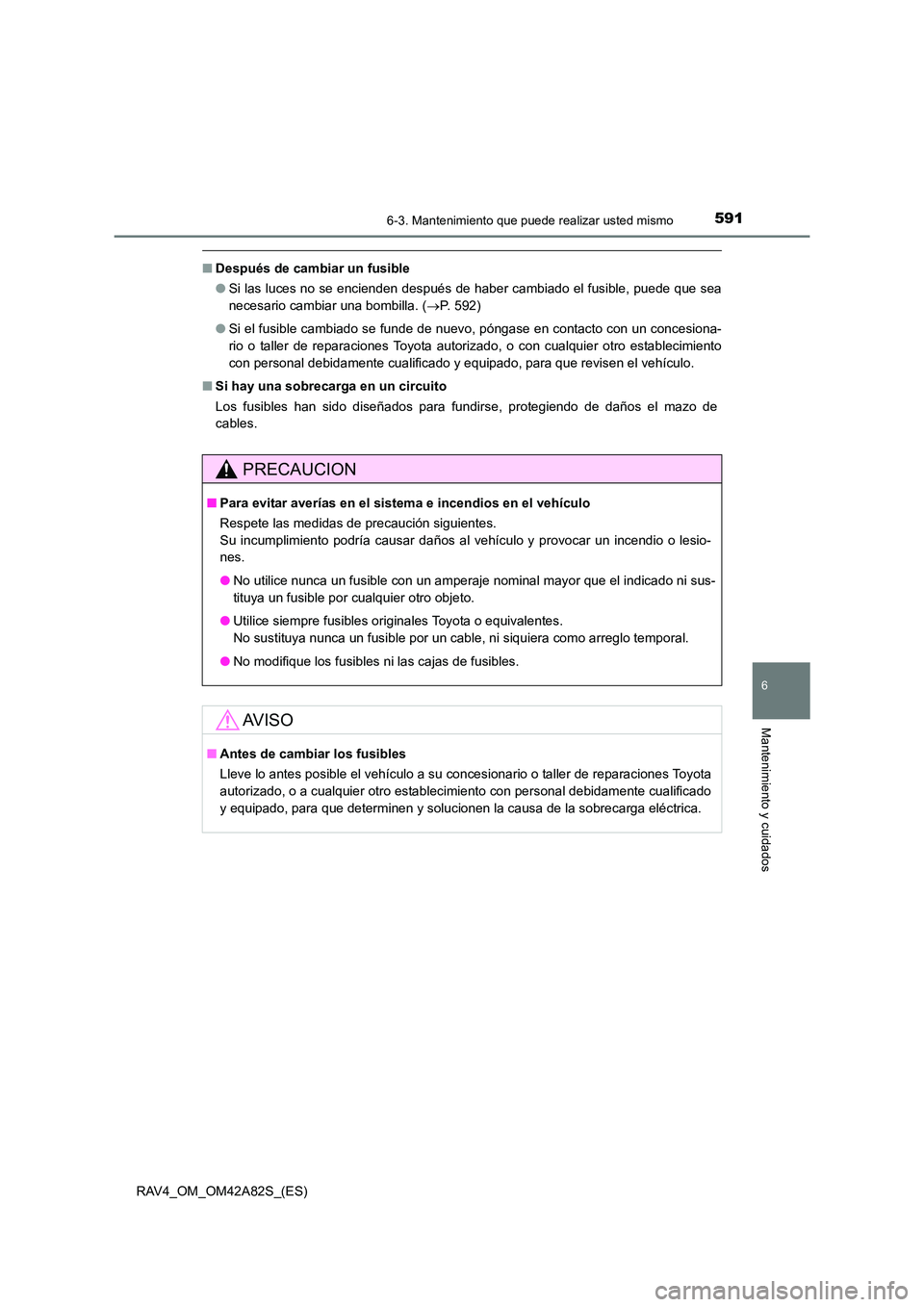

■Después de cambiar un fusible
●Si las luces no se encienden después de haber cambiado el fusible, puede que sea
necesario cambiar una bombilla. ( →P. 592)
● Si el fusible cambiado se funde de nuevo, póngase en contacto con un concesiona-
rio o taller de reparaciones Toyota autorizado, o con cualquier otro establecimiento
con personal debidamente cualificado y equipado, para que revisen el vehículo.
■ Si hay una sobrecarga en un circuito
Los fusibles han sido diseñados para fundirse, protegiendo de daños el mazo de
cables.
PRECAUCION
■Para evitar averías en el sist ema e incendios en el vehículo
Respete las medidas de precaución siguientes.
Su incumplimiento podría causar daños al vehículo y provocar un incendio o lesio-
nes.
● No utilice nunca un fusible con un amperaje nominal mayor que el indicado ni sus-
tituya un fusible por cualquier otro objeto.
● Utilice siempre fusibles originales Toyota o equivalentes.
No sustituya nunca un fusible por un cable, ni siquiera como arreglo temporal.
● No modifique los fusibles ni las cajas de fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve lo antes posible el vehículo a su concesionario o taller de reparaciones Toyota
autorizado, o a cualquier otro establecimiento con personal debidamente cualificado
y equipado, para que determinen y solucionen la causa de la sobrecarga eléctrica.

5926-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A82S_(ES)

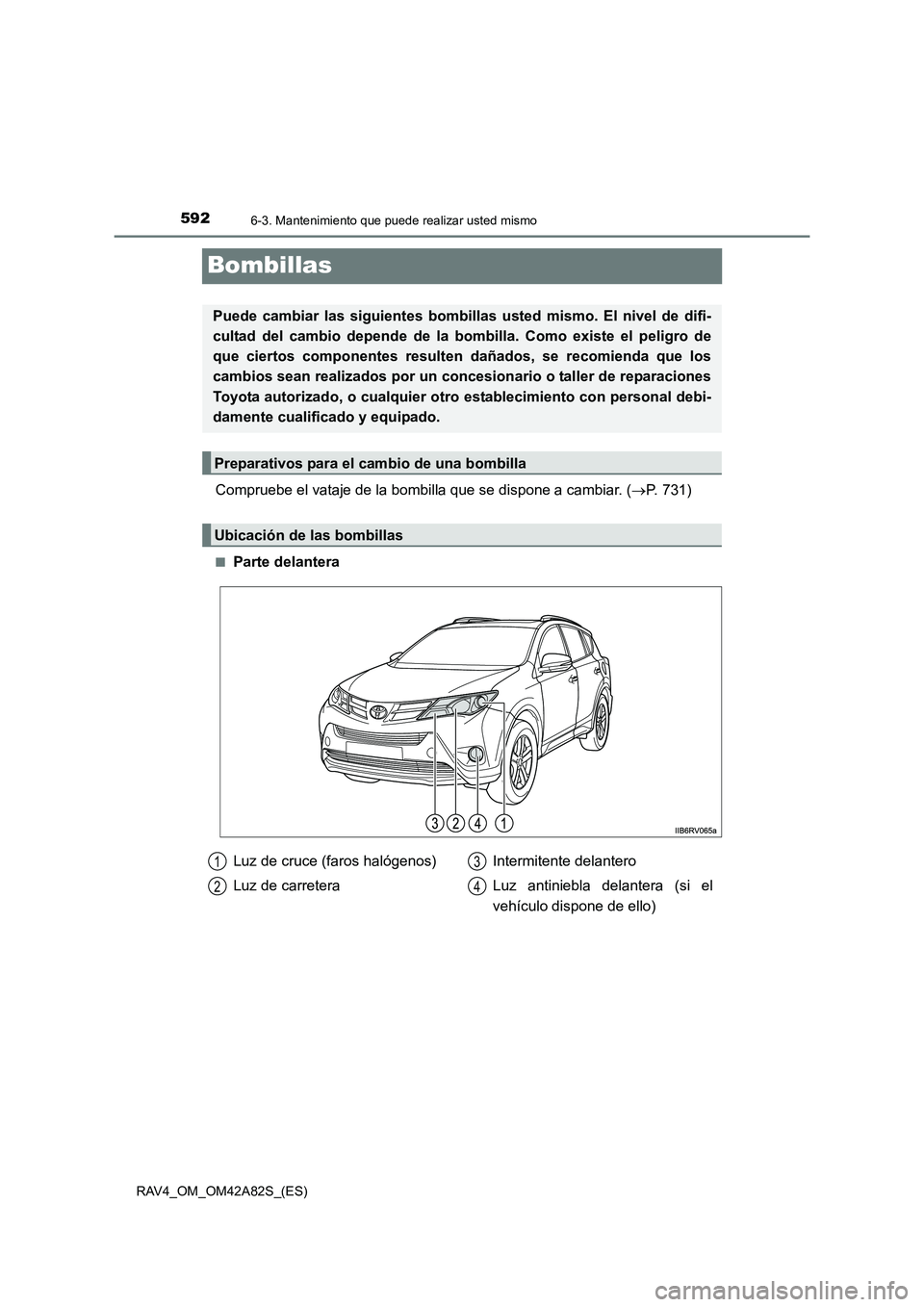

Bombillas
Compruebe el vataje de la bombilla que se dispone a cambiar. (→P. 731)
■Parte delantera
Puede cambiar las siguientes bombillas usted mismo. El nivel de difi-
cultad del cambio depende de la bombilla. Como existe el peligro de
que ciertos componentes resulten dañados, se recomienda que los
cambios sean realizados por un con cesionario o taller de reparaciones
Toyota autorizado, o cualquier otro establecimiento con personal debi-
damente cualificado y equipado.
Preparativos para el cambio de una bombilla
Ubicación de las bombillas
Luz de cruce (faros halógenos)
Luz de carretera Intermitente delantero
Luz antiniebla delantera (si el
vehículo dispone de ello)1
2
3
4

5936-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A82S_(ES)■

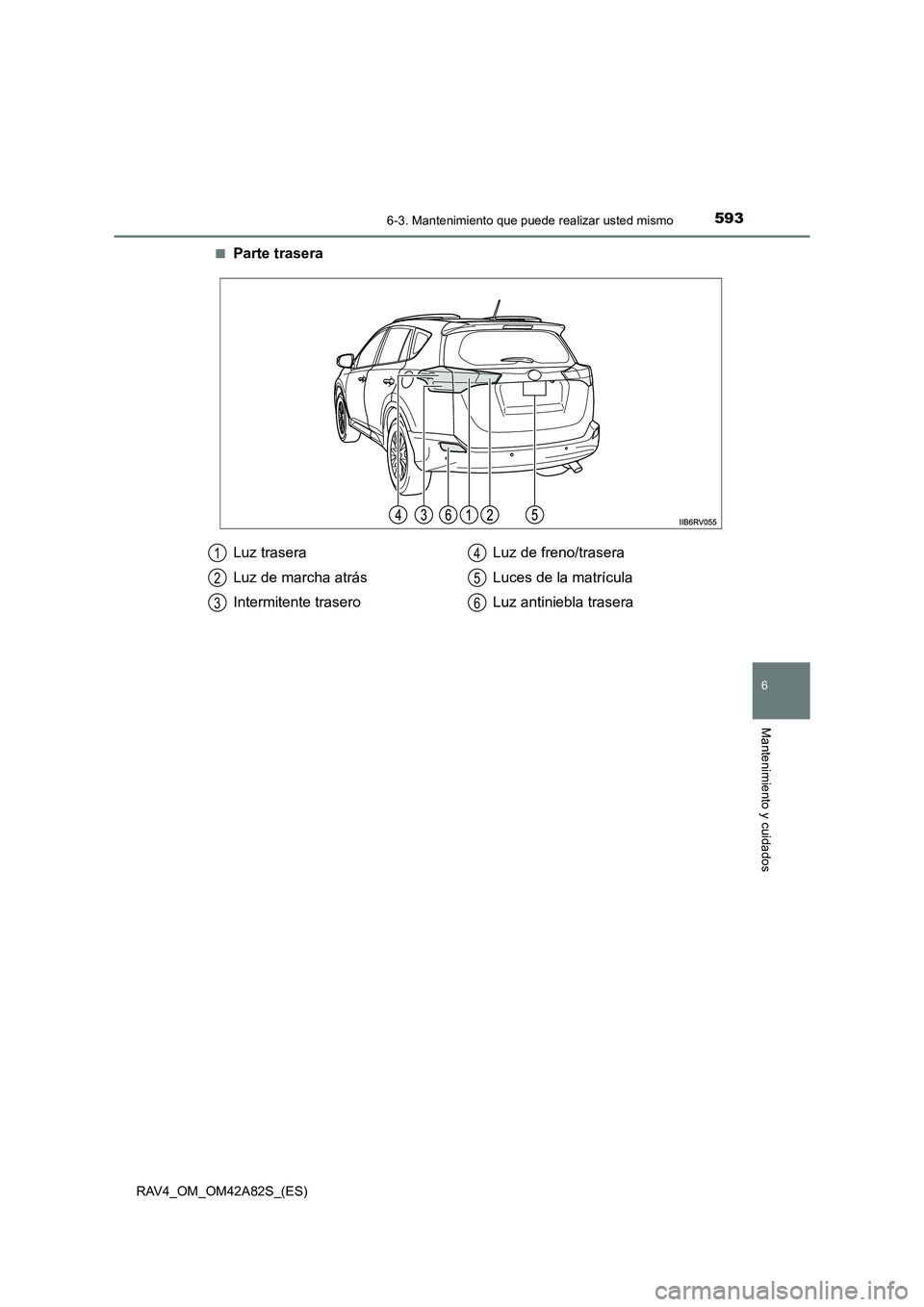

Parte trasera
Luz trasera
Luz de marcha atrás
Intermitente trasero
Luz de freno/trasera
Luces de la matrícula
Luz antiniebla trasera1
2
3
4
5
6

5946-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A82S_(ES)■

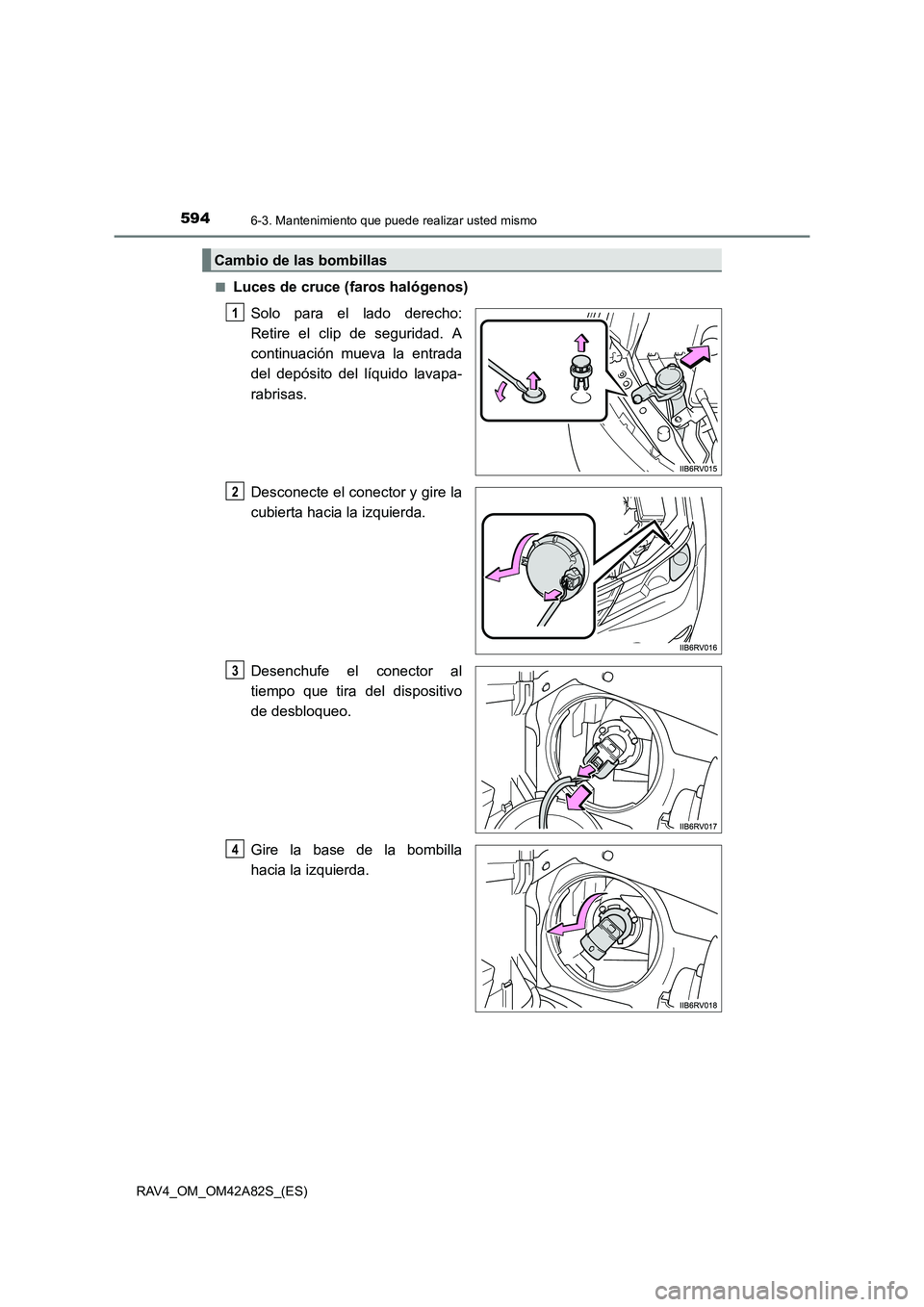

Luces de cruce (faros halógenos)
Solo para el lado derecho:
Retire el clip de seguridad. A
continuación mueva la entrada
del depósito del líquido lavapa-
rabrisas.
Desconecte el conector y gire la
cubierta hacia la izquierda.
Desenchufe el conector al
tiempo que tira del dispositivo
de desbloqueo.
Gire la base de la bombilla
hacia la izquierda.
Cambio de las bombillas
1
2
3
4

5956-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A82S_(ES)

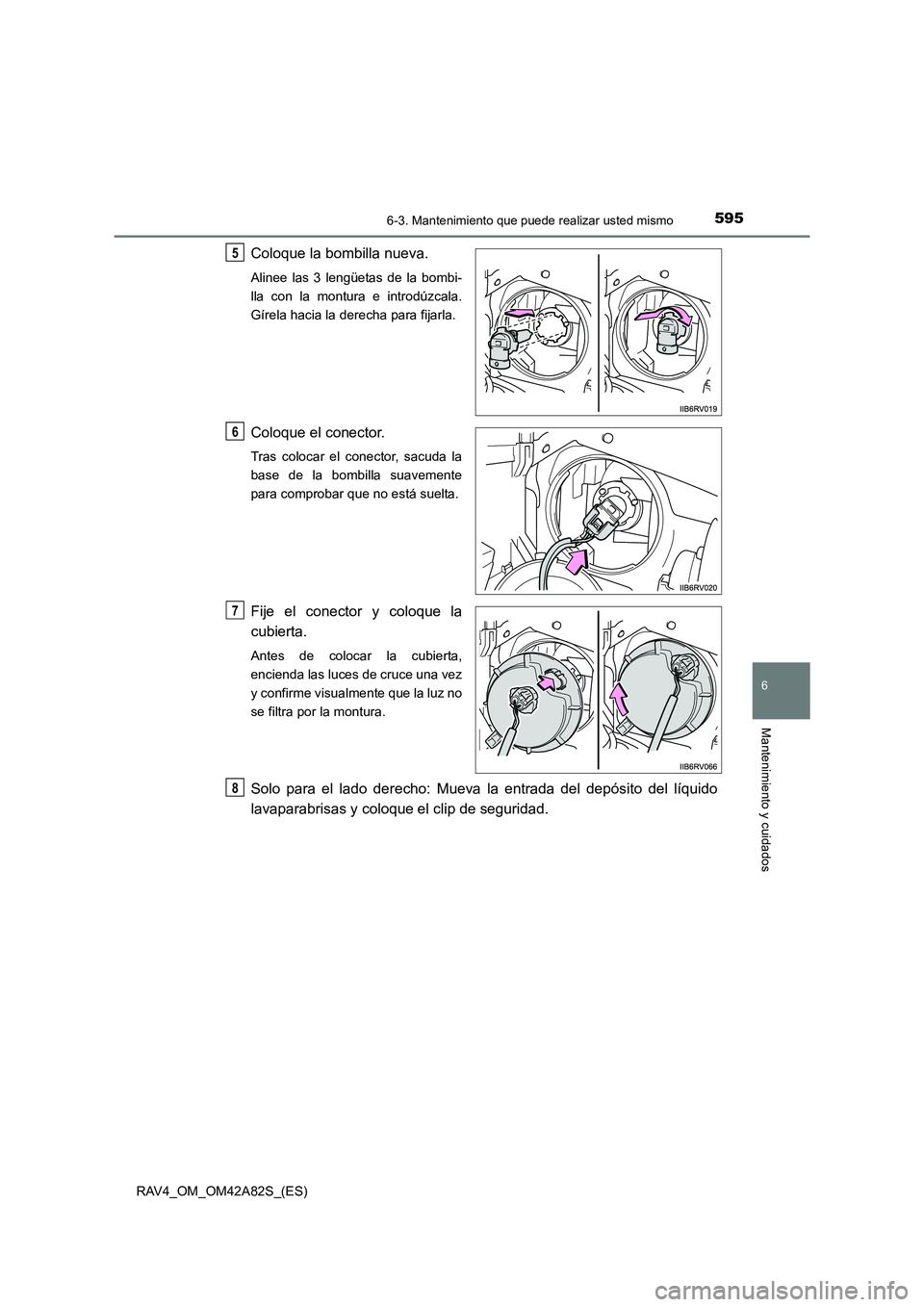

Coloque la bombilla nueva.
Alinee las 3 lengüetas de la bombi-
lla con la montura e introdúzcala.
Gírela hacia la derecha para fijarla.
Coloque el conector.
Tras colocar el conector, sacuda la
base de la bombilla suavemente
para comprobar que no está suelta.
Fije el conector y coloque la
cubierta.
Antes de colocar la cubierta,
encienda las luces de cruce una vez
y confirme visualmente que la luz no
se filtra por la montura.
Solo para el lado derecho: Mueva la entrada del depósito del líquido
lavaparabrisas y coloque el clip de seguridad.
5
6
7
8

5966-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A82S_(ES)■

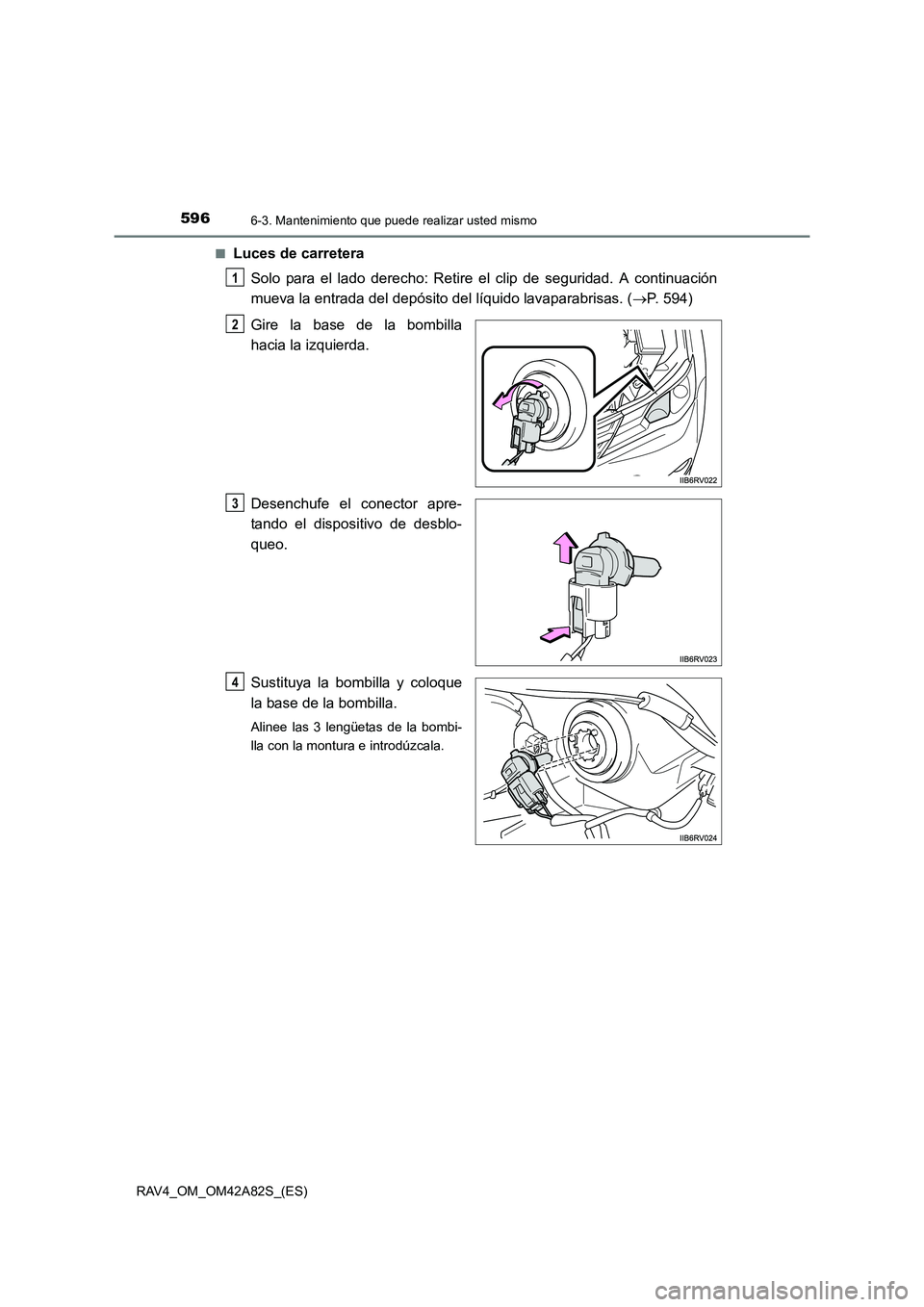

Luces de carretera
Solo para el lado derecho: Retire el clip de seguridad. A continuación
mueva la entrada del depósito del líquido lavaparabrisas. ( →P. 594)
Gire la base de la bombilla
hacia la izquierda.
Desenchufe el conector apre-
tando el dispositivo de desblo-
queo.
Sustituya la bombilla y coloque
la base de la bombilla.
Alinee las 3 lengüetas de la bombi-
lla con la montura e introdúzcala.
1
2
3
4

5976-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A82S_(ES)

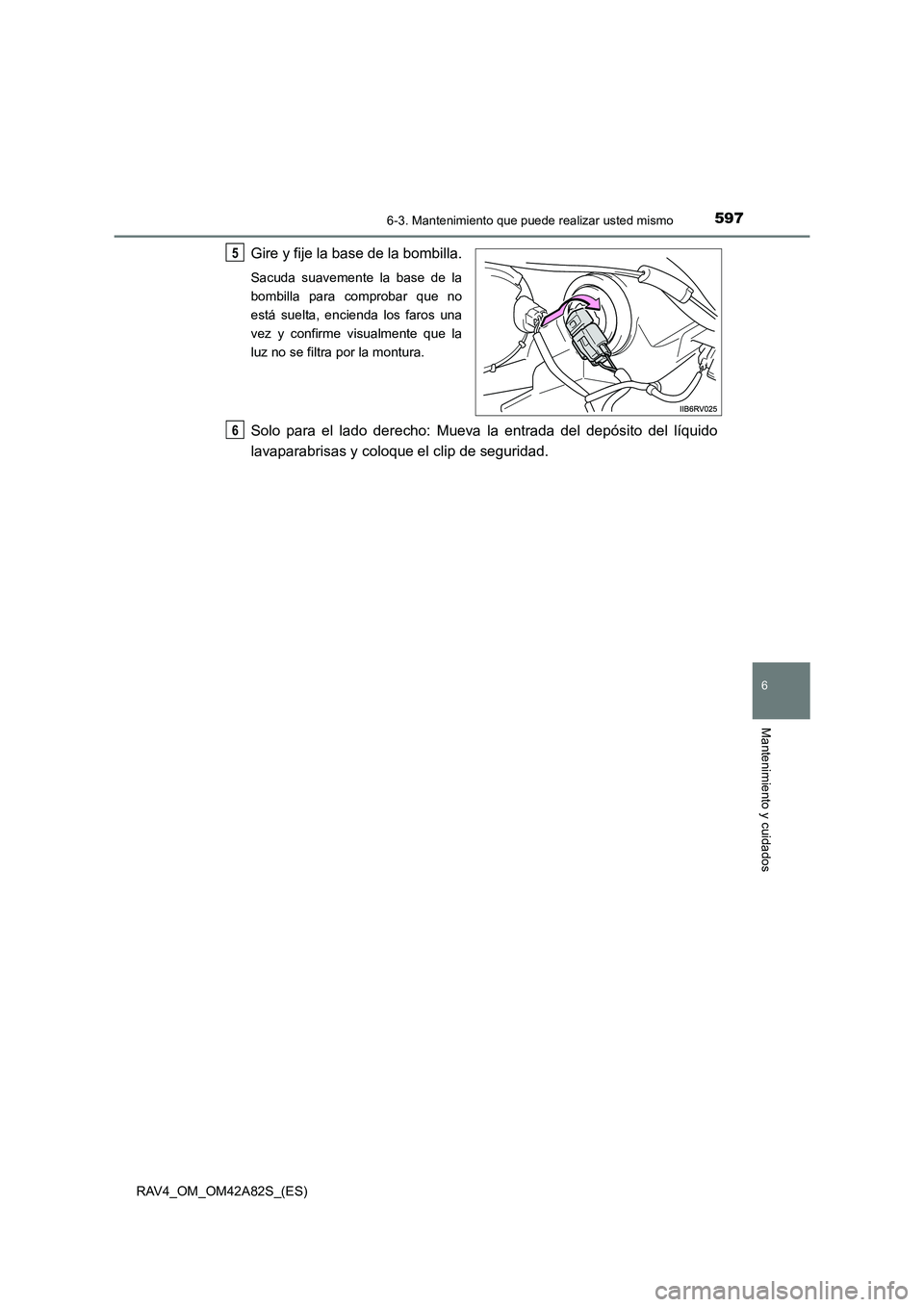

Gire y fije la base de la bombilla.
Sacuda suavemente la base de la
bombilla para comprobar que no
está suelta, encienda los faros una
vez y confirme visualmente que la
luz no se filtra por la montura.
Solo para el lado derecho: Mueva la entrada del depósito del líquido
lavaparabrisas y coloque el clip de seguridad.
5
6

5986-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A82S_(ES)■

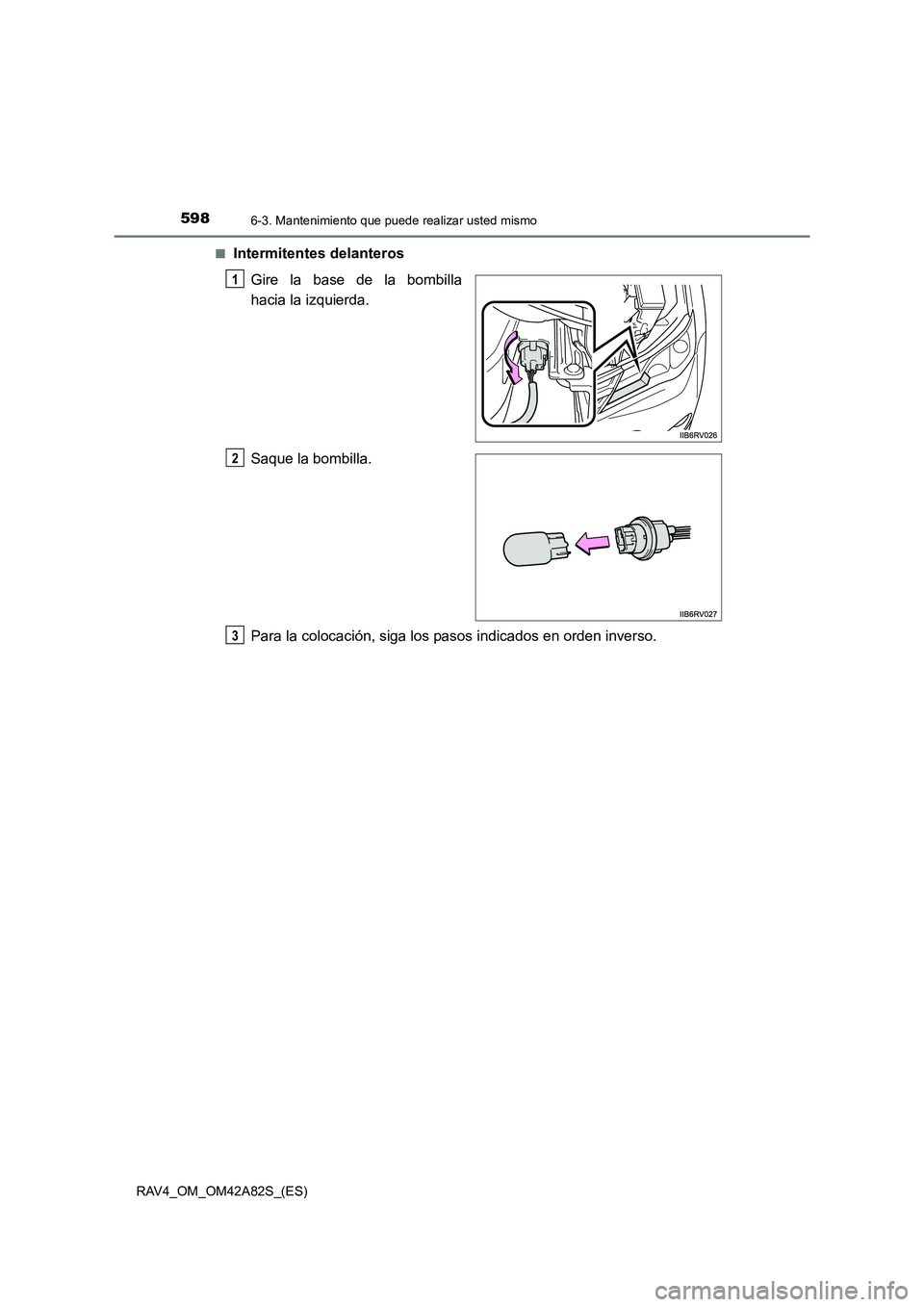

Intermitentes delanteros
Gire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
1
2
3

5996-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A82S_(ES)■

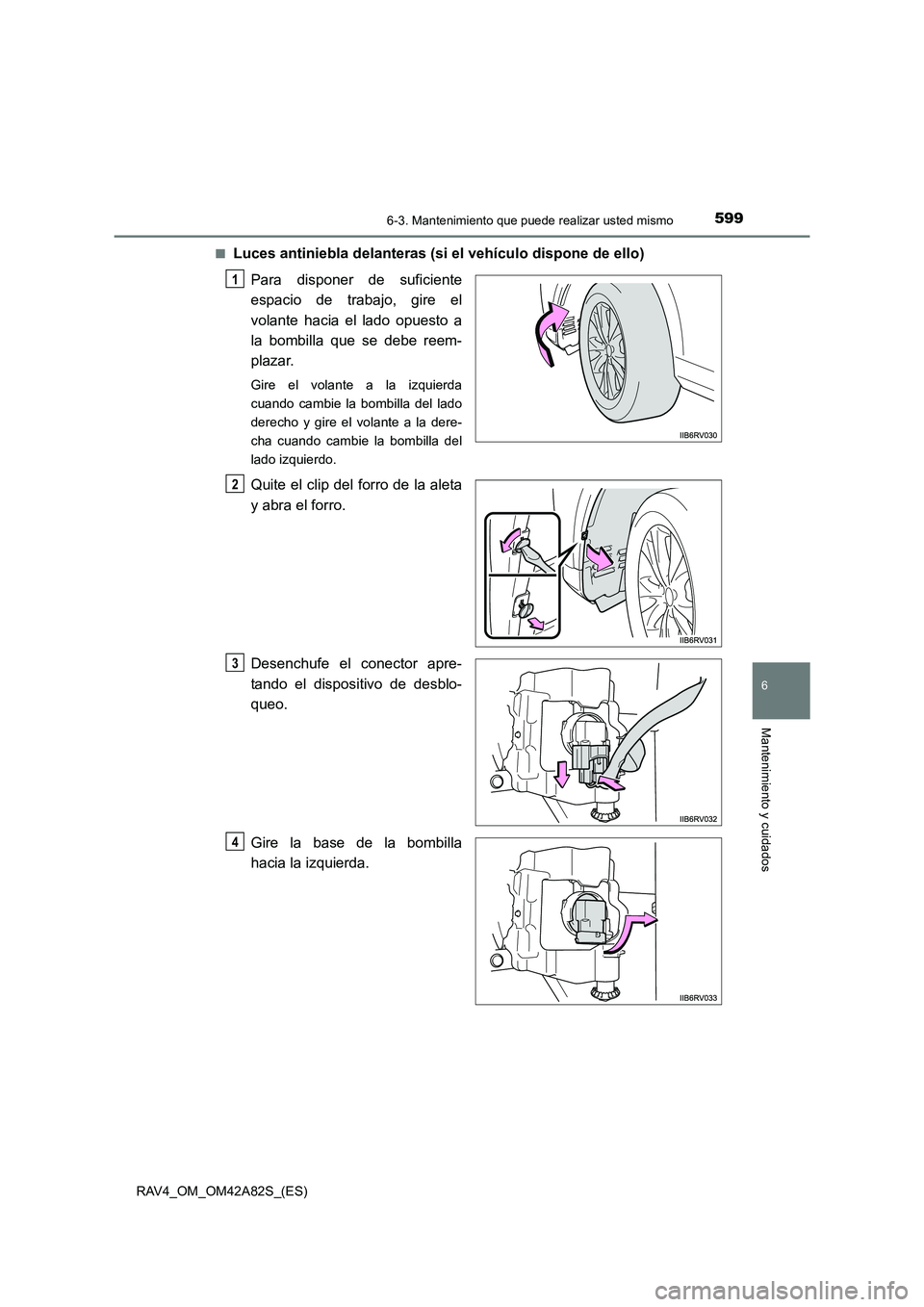

Luces antiniebla delanteras (si el vehículo dispone de ello)
Para disponer de suficiente
espacio de trabajo, gire el
volante hacia el lado opuesto a
la bombilla que se debe reem-
plazar.
Gire el volante a la izquierda
cuando cambie la bombilla del lado
derecho y gire el volante a la dere-
cha cuando cambie la bombilla del
lado izquierdo.
Quite el clip del forro de la aleta
y abra el forro.
Desenchufe el conector apre-
tando el dispositivo de desblo-
queo.
Gire la base de la bombilla
hacia la izquierda.
1
2
3
4

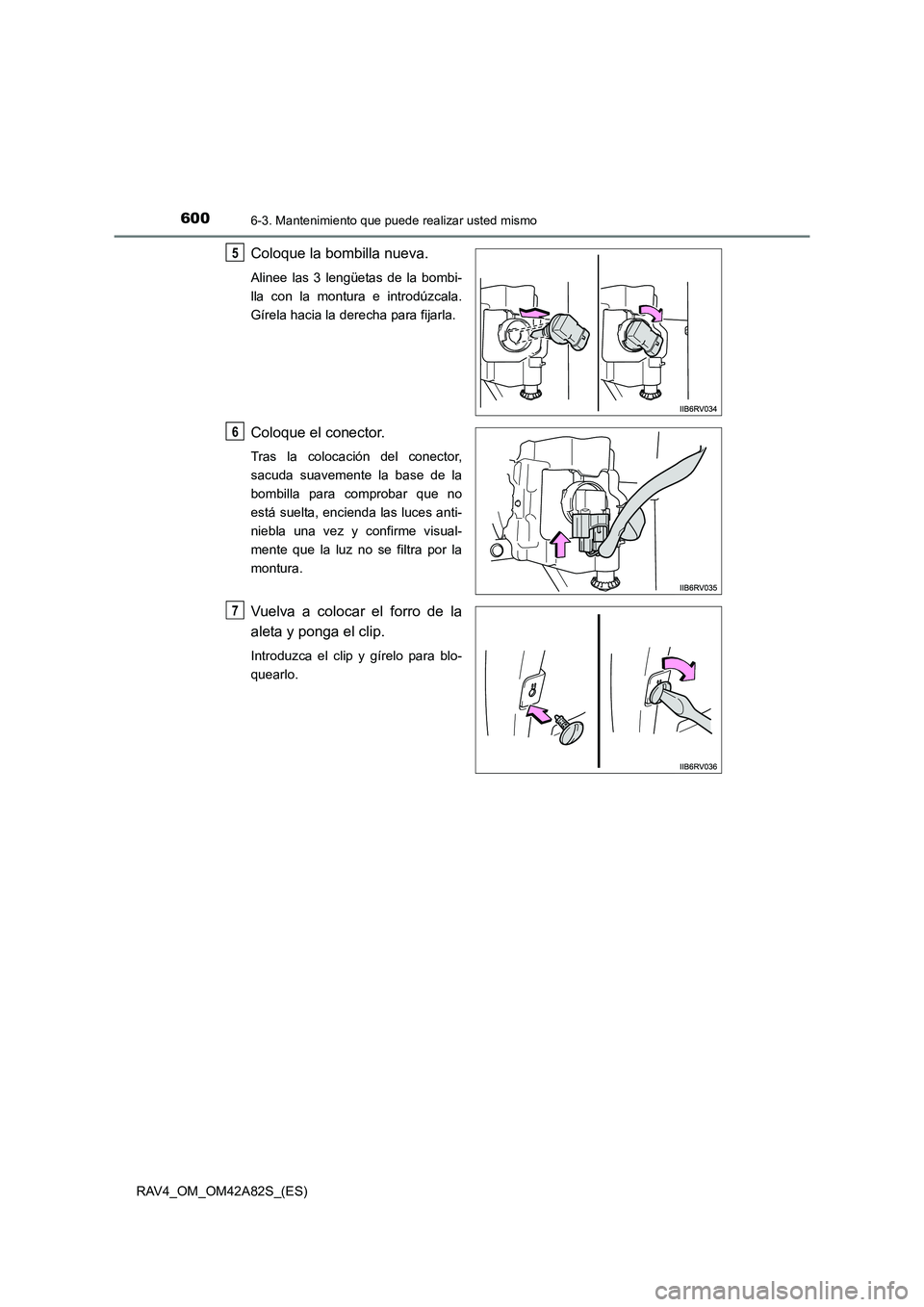

6006-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A82S_(ES)
Coloque la bombilla nueva.
Alinee las 3 lengüetas de la bombi-
lla con la montura e introdúzcala.
Gírela hacia la derecha para fijarla.
Coloque el conector.
Tras la colocación del conector,
sacuda suavemente la base de la
bombilla para comprobar que no
está suelta, encienda las luces anti-
niebla una vez y confirme visual-
mente que la luz no se filtra por la
montura.
Vuelva a colocar el forro de la
aleta y ponga el clip.
Introduzca el clip y gírelo para blo-
quearlo.
5
6
7
