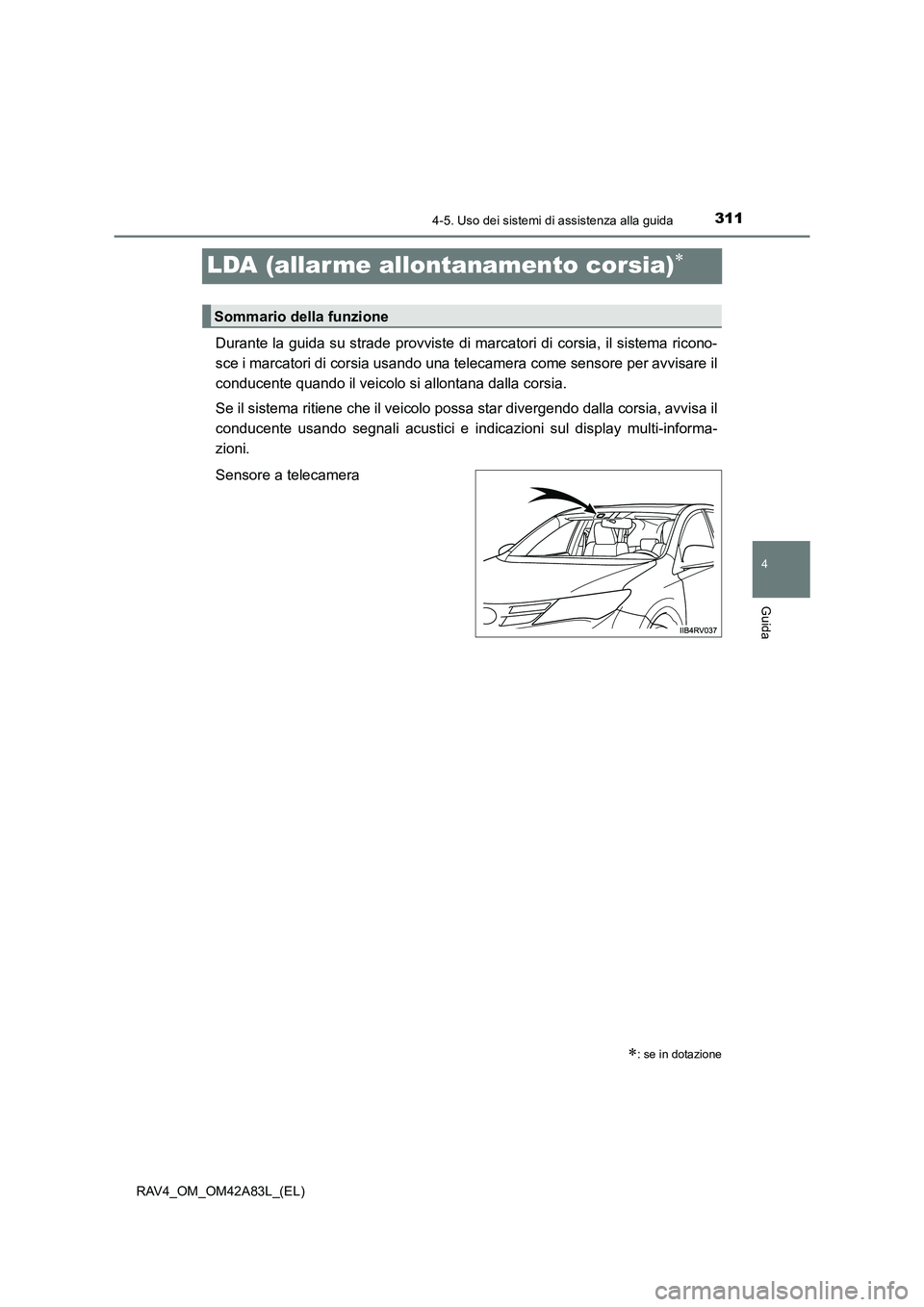

TOYOTA RAV4 2015 Manuale duso (in Italian)

311
4
4-5. Uso dei sistemi di assistenza alla guida
Guida
RAV4_OM_OM42A83L_(EL)
LDA (allar me allontanamento corsia)∗
Durante la guida su strade provviste di marcatori di corsia, il sistema ricono-
sce i marcatori di corsia usando una telecamera come sensore per avvisare il
conducente quando il veicolo si allontana dalla corsia.
Se il sistema ritiene che il veicolo possa star divergendo dalla corsia, avvisa il
conducente usando segnali acustici e indicazioni sul display multi-informa-
zioni.
Sensore a telecamera
∗: se in dotazione
Sommario della funzione

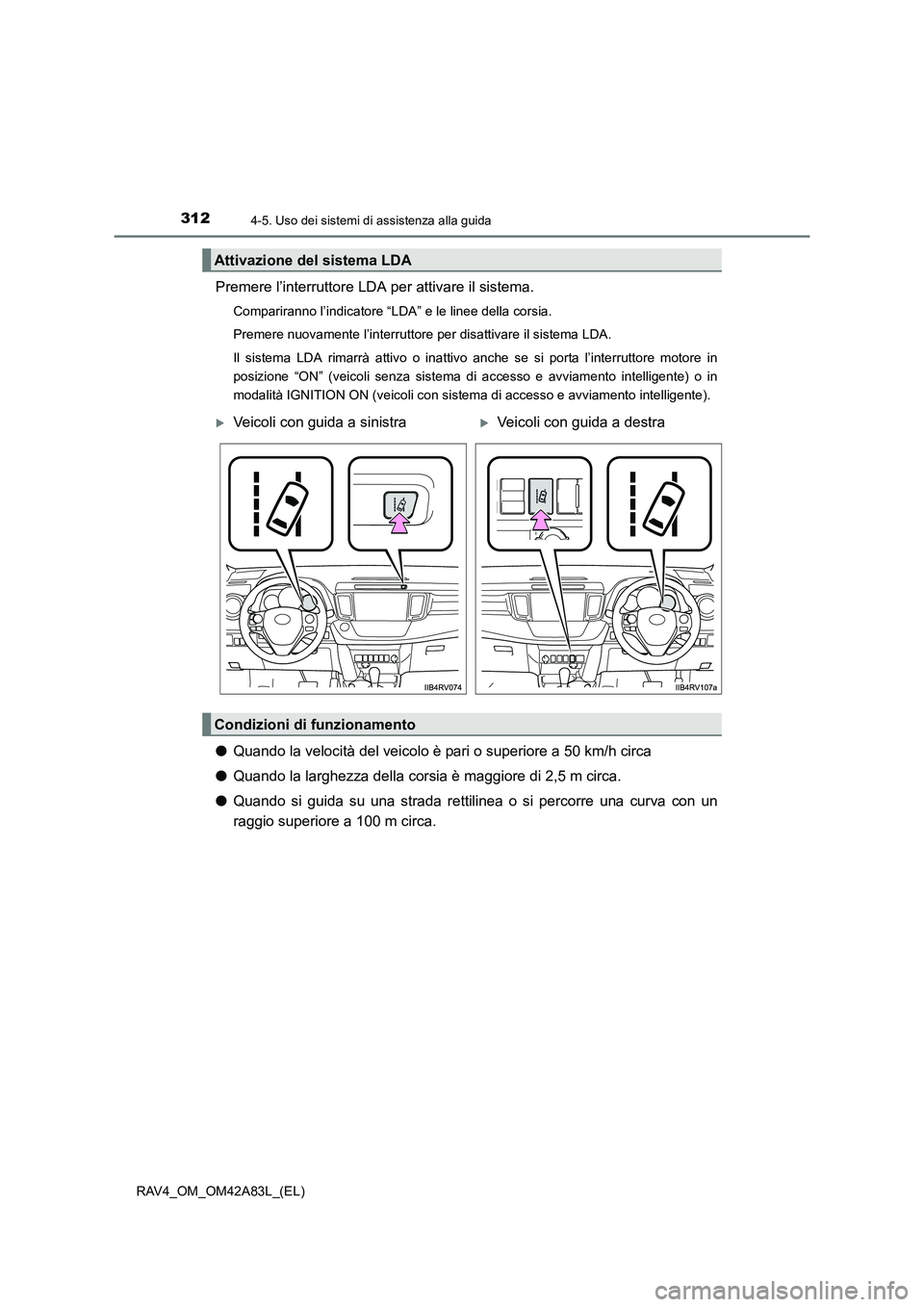

3124-5. Uso dei sistemi di assistenza alla guida
RAV4_OM_OM42A83L_(EL)
Premere l’interruttore LDA per attivare il sistema.
Compariranno l’indicatore “LDA” e le linee della corsia.
Premere nuovamente l’interruttore per disattivare il sistema LDA.
Il sistema LDA rimarrà attivo o inattivo anche se si porta l’interruttore motore in
posizione “ON” (veicoli senza sistema di accesso e avviamento intelligente) o in
modalità IGNITION ON (veicoli con sistema di accesso e avviamento intelligente).
●Quando la velocità del veicolo è pari o superiore a 50 km/h circa
● Quando la larghezza della corsia è maggiore di 2,5 m circa.
● Quando si guida su una strada rettilinea o si percorre una curva con un
raggio superiore a 100 m circa.
Attivazione del sistema LDA
XVeicoli con guida a sinistraXVeicoli con guida a destra
Condizioni di funzionamento

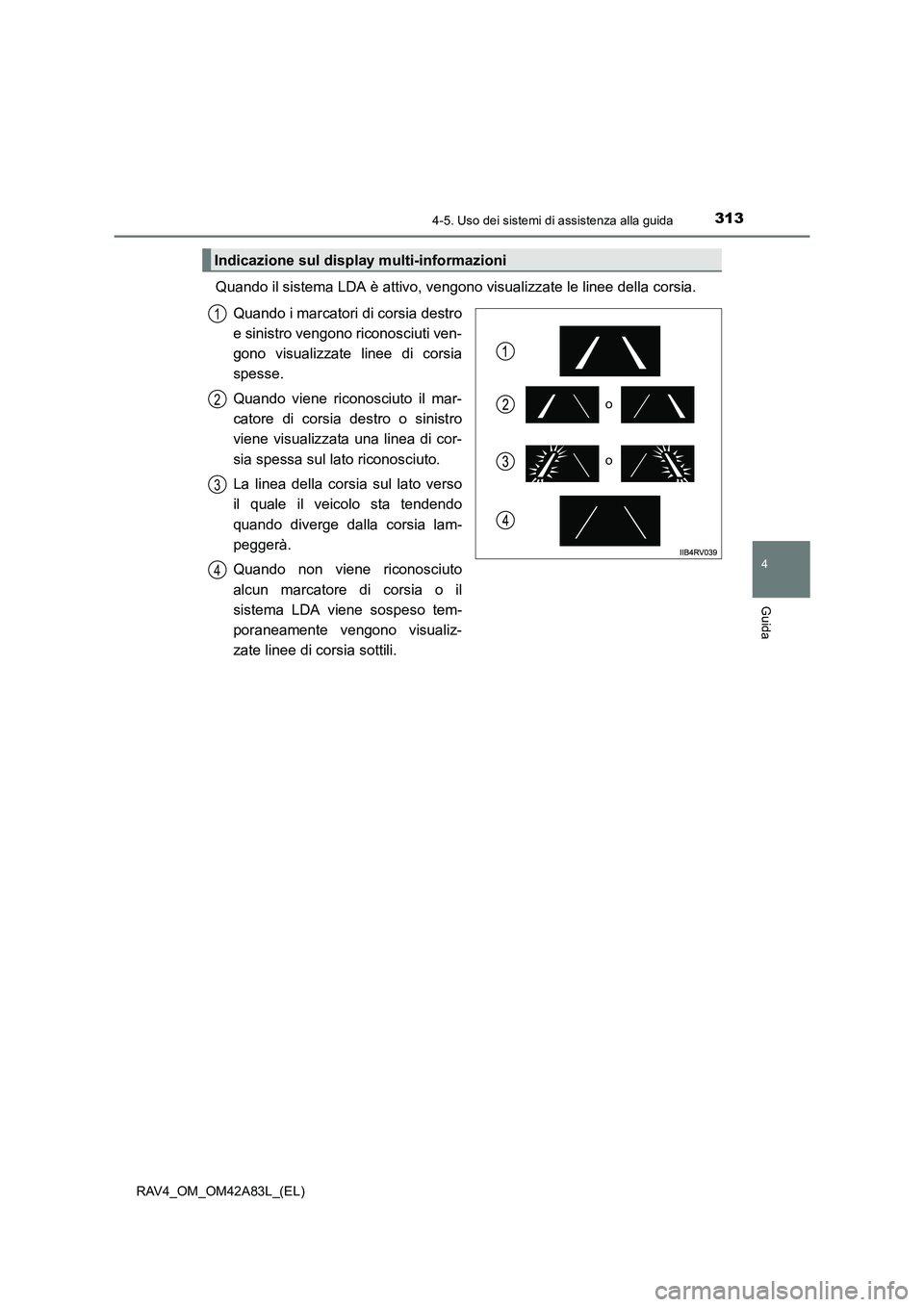

3134-5. Uso dei sistemi di assistenza alla guida
4
Guida
RAV4_OM_OM42A83L_(EL)
Quando il sistema LDA è attivo, vengono visualizzate le linee della corsia.Quando i marcatori di corsia destro
e sinistro vengono riconosciuti ven-
gono visualizzate linee di corsia
spesse.
Quando viene riconosciuto il mar-
catore di corsia destro o sinistro
viene visualizzata una linea di cor-
sia spessa sul lato riconosciuto.
La linea della corsia sul lato verso
il quale il veicolo sta tendendo
quando diverge dalla corsia lam-
peggerà.
Quando non viene riconosciuto
alcun marcatore di corsia o il
sistema LDA viene sospeso tem-
poraneamente vengono visualiz-
zate linee di corsia sottili.
Indicazione sul display multi-informazioni
o
o
1
2
3
4

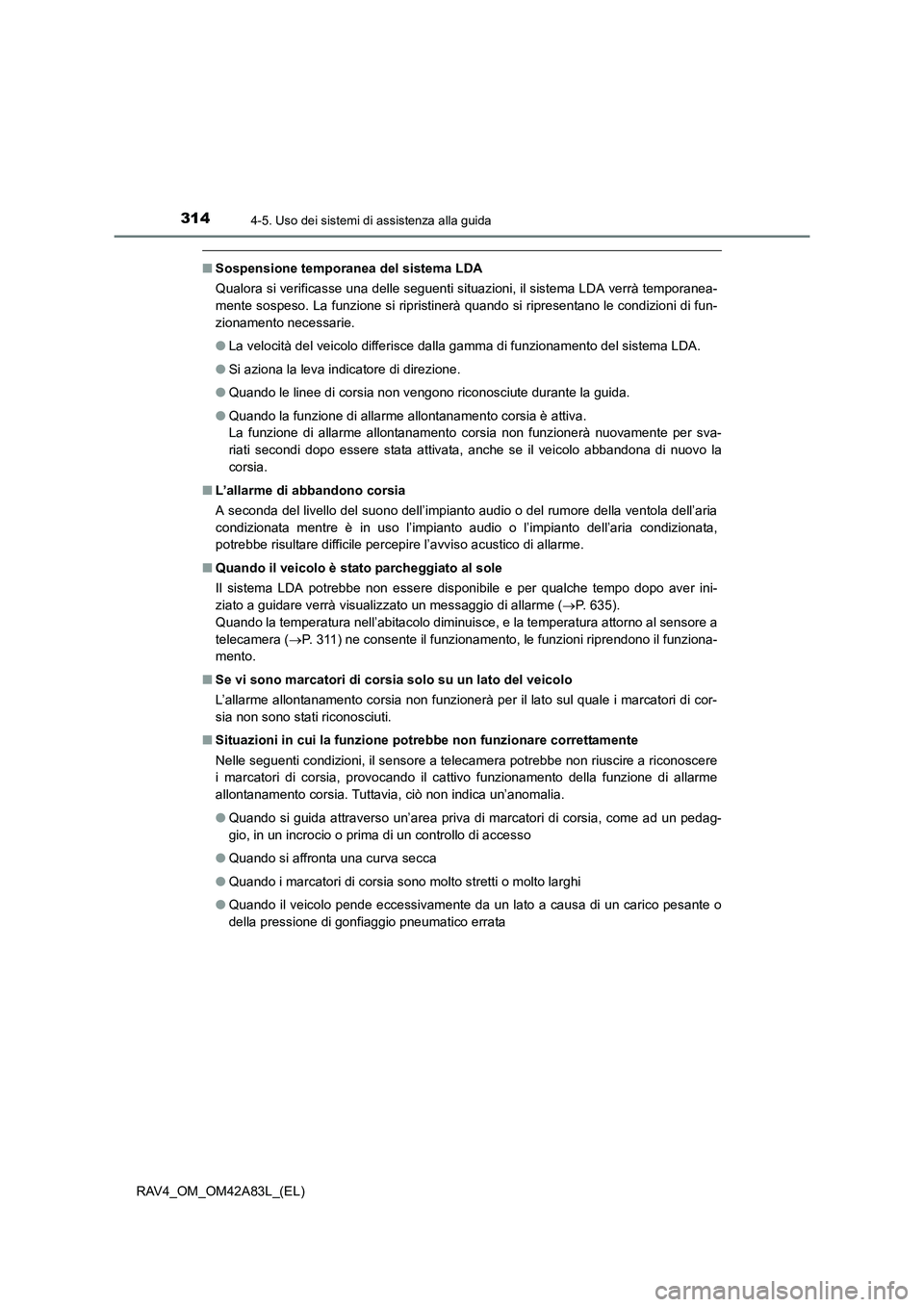

3144-5. Uso dei sistemi di assistenza alla guida
RAV4_OM_OM42A83L_(EL)
■Sospensione temporanea del sistema LDA
Qualora si verificasse una delle seguenti situazioni, il sistema LDA verrà temporanea-
mente sospeso. La funzione si ripristinerà quando si ripresentano le condizioni di fun-
zionamento necessarie.
●La velocità del veicolo differisce dalla gamma di funzionamento del sistema LDA.
● Si aziona la leva indicatore di direzione.
● Quando le linee di corsia non vengono riconosciute durante la guida.
● Quando la funzione di allarme allontanamento corsia è attiva.
La funzione di allarme allontanamento corsia non funzionerà nuovamente per sva-
riati secondi dopo essere stata attivata, anche se il veicolo abbandona di nuovo la
corsia.
■ L’allarme di abbandono corsia
A seconda del livello del suono dell’impianto audio o del rumore della ventola dell’aria
condizionata mentre è in uso l’impianto audio o l’impianto dell’aria condizionata,
potrebbe risultare difficile percepire l’avviso acustico di allarme.
■ Quando il veicolo è stato parcheggiato al sole
Il sistema LDA potrebbe non essere disponibile e per qualche tempo dopo aver ini-
ziato a guidare verrà visualizzato un messaggio di allarme ( →P. 635).
Quando la temperatura nell’abitacolo diminuisce, e la temperatura attorno al sensore a
telecamera ( →P. 311) ne consente il funzionamento, le funzioni riprendono il funziona-
mento.
■ Se vi sono marcatori di corsia solo su un lato del veicolo
L’allarme allontanamento corsia non funzionerà per il lato sul quale i marcatori di cor-
sia non sono stati riconosciuti.
■ Situazioni in cui la funzione potrebbe non funzionare correttamente
Nelle seguenti condizioni, il sensore a telecamera potrebbe non riuscire a riconoscere
i marcatori di corsia, provocando il cattivo funzionamento della funzione di allarme
allontanamento corsia. Tuttavia, ciò non indica un’anomalia.
●Quando si guida attraverso un’area priva di marcatori di corsia, come ad un pedag-
gio, in un incrocio o prima di un controllo di accesso
● Quando si affronta una curva secca
● Quando i marcatori di corsia sono molto stretti o molto larghi
● Quando il veicolo pende eccessivamente da un lato a causa di un carico pesante o
della pressione di gonfiaggio pneumatico errata

3154-5. Uso dei sistemi di assistenza alla guida
4
Guida
RAV4_OM_OM42A83L_(EL)●
Quando la distanza tra il proprio veicolo e quello che precede è molto ridotta
● Quando i marcatori di corsia sono gialli (questi potrebbero risultare più difficili da rico-
noscere per il sistema rispetto a quelli bianchi.)
● Quando i marcatori di corsia sono discontinui, hanno forma rotonda e/o sono in
rilievo o sono costituiti da pietre
● Quando i marcatori di corsia si trovano su un cordolo o simile
● Quando i marcatori di corsia sono totalmente o parzialmente coperti da sabbia, spor-
cizia o altro
● In presenza di ombre sulla strada che corrono parallele ai marcatori di corsia, o che li
coprono
● Quando si percorrono tratti con un manto stradale particolarmente chiaro, come il
calcestruzzo
● Quando si guida su un manto stradale chiaro a causa di luce riflessa
● Quando si percorrono aree in cui il livello di luminosità cambia repentinamente, quali
l’entrata o l’uscita di una galleria
● Quando la luce solare o i fari dei veicoli in avvicinamento puntano direttamente
sull’obiettivo della telecamera
● Quando si percorrono strade che si ramificano o che si uniscono
● Quando si guida su una superficie stradale bagnata a causa di pioggia attuale o pre-
cedente, pozzanghere o altro
● Quando il veicolo subisce bruschi sobbalzi, per esempio mentre transita su strade
molto dissestate o su un giunto nella pavimentazione stradale
● Quando la luminosità dei fari di notte è ridotta a causa di vetri sporchi, o quando i fari
non sono orientati correttamente
● Quando si guida su strade tortuose oppure su strade con fondo irregolare
● Quando si guida su strade disconnesse o non asfaltate
■ Quando si cambiano gli pneumatici
A seconda degli pneumatici in uso, potrebbe risultare impossibile mantenere un livello
di prestazioni sufficiente.
■ Messaggi di allarme del sistema LDA
I messaggi di allarme si utilizzano per indicare anomalie nel sistema o per informare il
conducente che è necessario guidare con prudenza. ( →P. 632, 635)

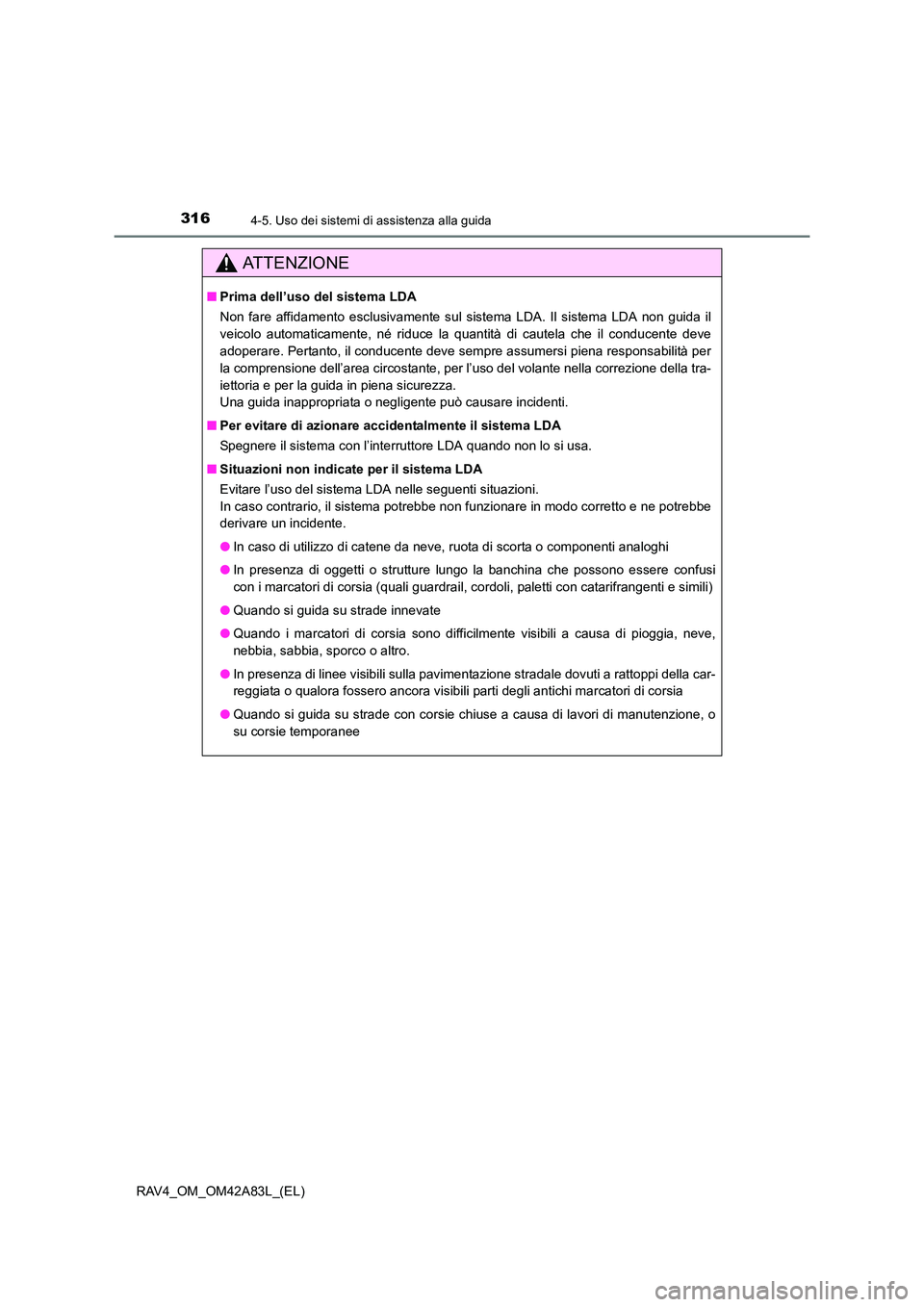

3164-5. Uso dei sistemi di assistenza alla guida
RAV4_OM_OM42A83L_(EL)
AT T E N Z I O N E
■Prima dell’uso del sistema LDA
Non fare affidamento esclusivamente sul sistema LDA. Il sistema LDA non guida il
veicolo automaticamente, né riduce la quantità di cautela che il conducente deve
adoperare. Pertanto, il conducente deve sempre assumersi piena responsabilità per
la comprensione dell’area circostante, per l’uso del volante nella correzione della tra-
iettoria e per la guida in piena sicurezza.
Una guida inappropriata o negligente può causare incidenti.
■ Per evitare di azionare accidentalmente il sistema LDA
Spegnere il sistema con l’interruttore LDA quando non lo si usa.
■ Situazioni non indicate per il sistema LDA
Evitare l’uso del sistema LDA nelle seguenti situazioni.
In caso contrario, il sistema potrebbe non funzionare in modo corretto e ne potrebbe
derivare un incidente.
●In caso di utilizzo di catene da neve, ruota di scorta o componenti analoghi
● In presenza di oggetti o strutture lungo la banchina che possono essere confusi
con i marcatori di corsia (quali guardrail, cordoli, paletti con catarifrangenti e simili)
● Quando si guida su strade innevate
● Quando i marcatori di corsia sono difficilmente visibili a causa di pioggia, neve,
nebbia, sabbia, sporco o altro.
● In presenza di linee visibili sulla pavimentazione stradale dovuti a rattoppi della car-
reggiata o qualora fossero ancora visibili parti degli antichi marcatori di corsia
● Quando si guida su strade con corsie chiuse a causa di lavori di manutenzione, o
su corsie temporanee

3174-5. Uso dei sistemi di assistenza alla guida
4
Guida
RAV4_OM_OM42A83L_(EL)

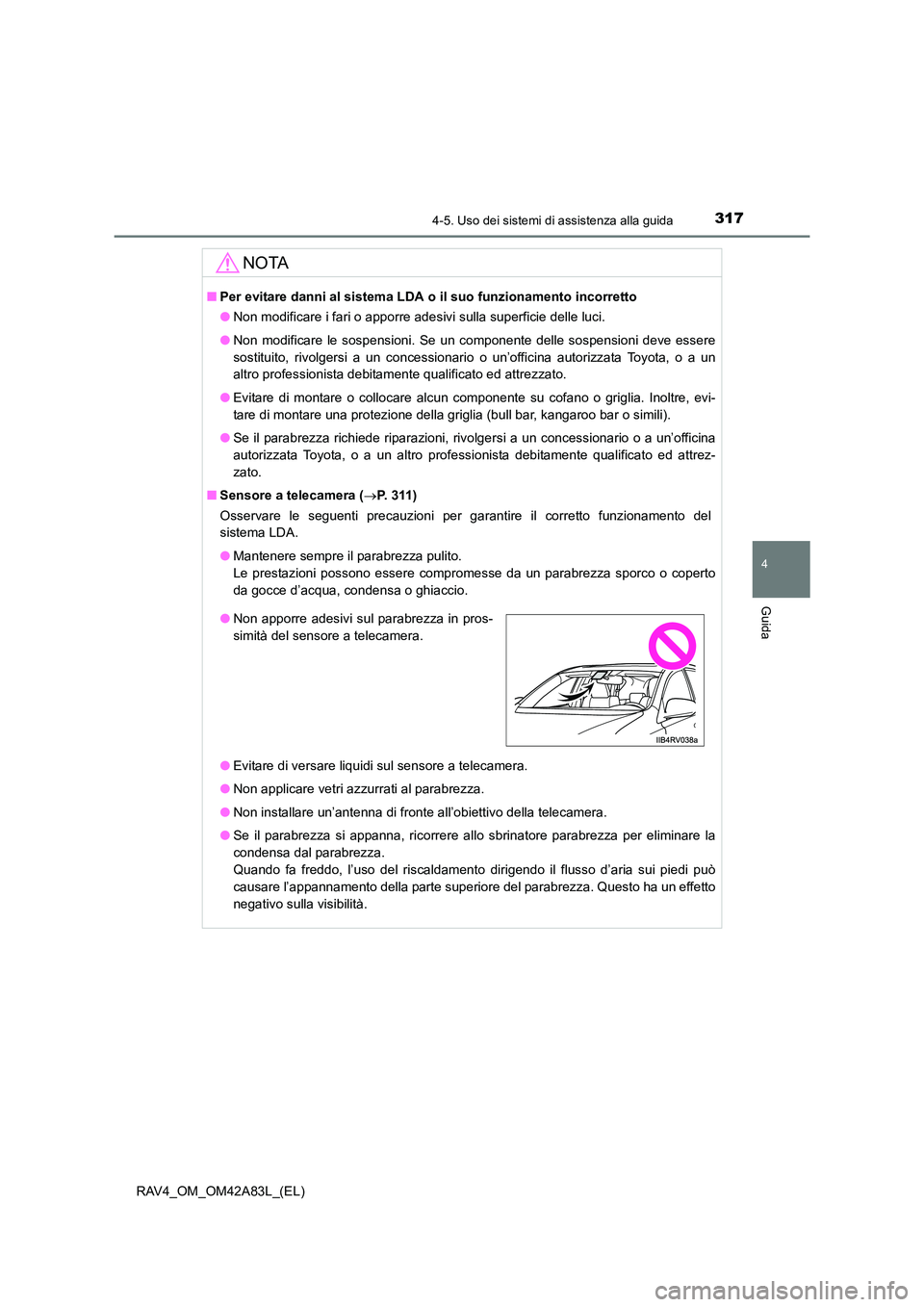

NOTA
■Per evitare danni al sistema LDA o il suo funzionamento incorretto
● Non modificare i fari o apporre adesivi sulla superficie delle luci.
● Non modificare le sospensioni. Se un componente delle sospensioni deve essere
sostituito, rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un
altro professionista debitamente qualificato ed attrezzato.
● Evitare di montare o collocare alcun componente su cofano o griglia. Inoltre, evi-
tare di montare una protezione della griglia (bull bar, kangaroo bar o simili).
● Se il parabrezza richiede riparazioni, rivolgersi a un concessionario o a un’officina
autorizzata Toyota, o a un altro professionista debitamente qualificato ed attrez-
zato.
■ Sensore a telecamera ( →P. 311)
Osservare le seguenti precauzioni per garantire il corretto funzionamento del
sistema LDA.
● Mantenere sempre il parabrezza pulito.
Le prestazioni possono essere compromesse da un parabrezza sporco o coperto
da gocce d’acqua, condensa o ghiaccio.
● Evitare di versare liquidi sul sensore a telecamera.
● Non applicare vetri azzurrati al parabrezza.
● Non installare un’antenna di fronte all’obiettivo della telecamera.
● Se il parabrezza si appanna, ricorrere allo sbrinatore parabrezza per eliminare la
condensa dal parabrezza.
Quando fa freddo, l’uso del riscaldamento dirigendo il flusso d’aria sui piedi può
causare l’appannamento della parte superiore del parabrezza. Questo ha un effetto
negativo sulla visibilità.
●Non apporre adesivi sul parabrezza in pros-
simità del sensore a telecamera.

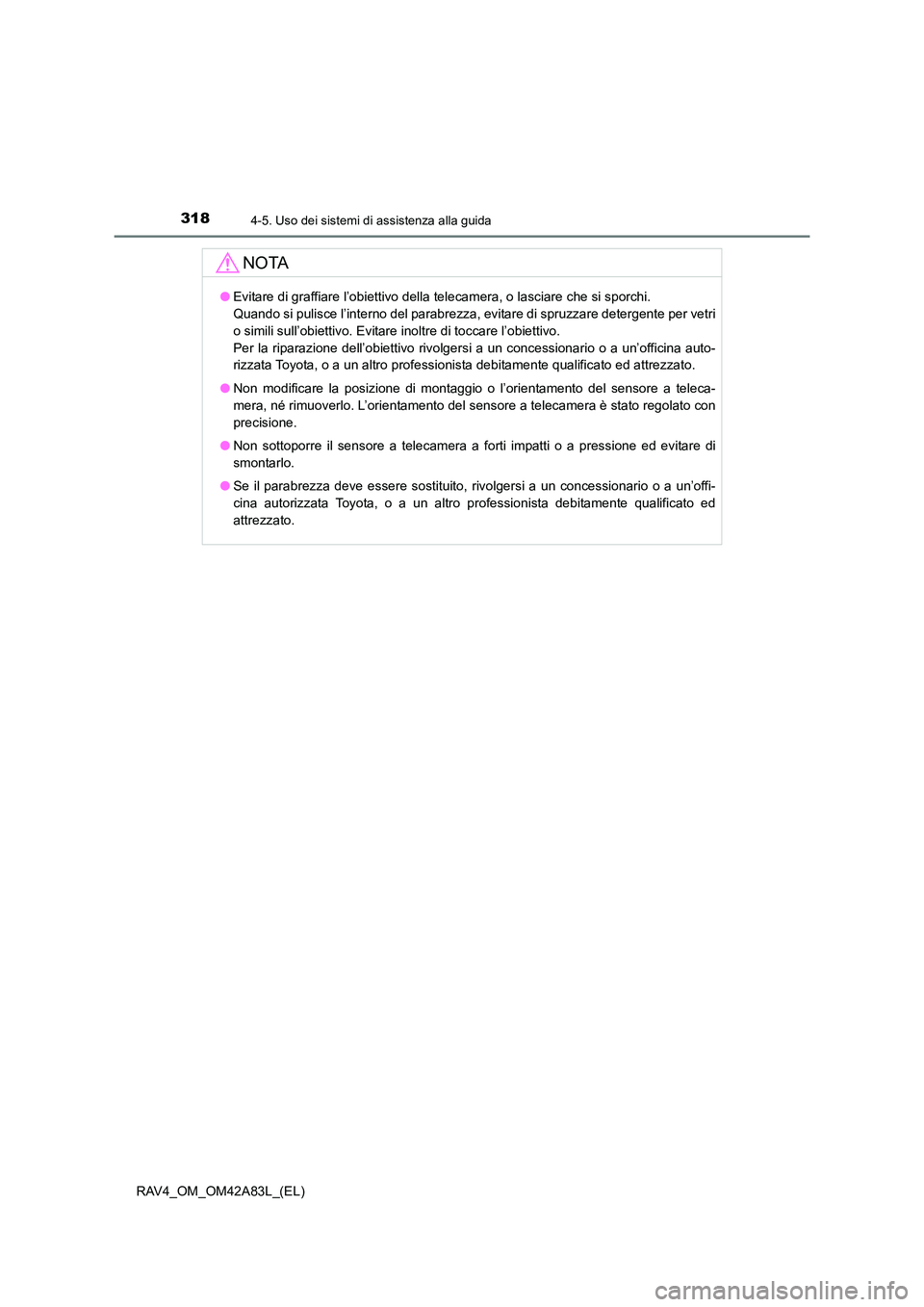

3184-5. Uso dei sistemi di assistenza alla guida
RAV4_OM_OM42A83L_(EL)
NOTA
●Evitare di graffiare l’obiettivo della telecamera, o lasciare che si sporchi.
Quando si pulisce l’interno del parabrezza, evitare di spruzzare detergente per vetri
o simili sull’obiettivo. Evitare inoltre di toccare l’obiettivo.
Per la riparazione dell’obiettivo rivolgersi a un concessionario o a un’officina auto-
rizzata Toyota, o a un altro professionista debitamente qualificato ed attrezzato.
● Non modificare la posizione di montaggio o l’orientamento del sensore a teleca-
mera, né rimuoverlo. L’orientamento del sensore a telecamera è stato regolato con
precisione.
● Non sottoporre il sensore a telecamera a forti impatti o a pressione ed evitare di
smontarlo.
● Se il parabrezza deve essere sostituito, rivolgersi a un concessionario o a un’offi-
cina autorizzata Toyota, o a un altro professionista debitamente qualificato ed
attrezzato.

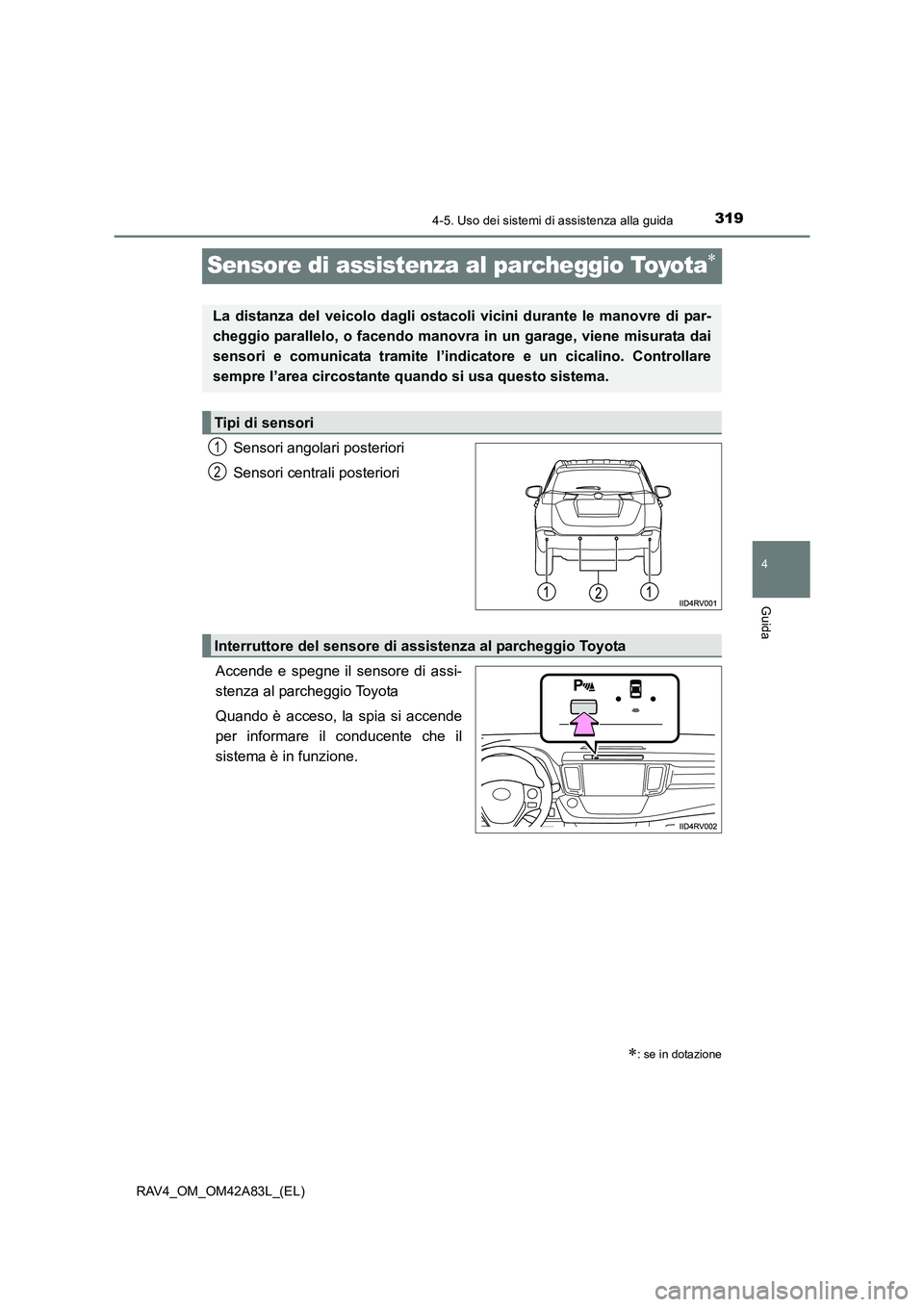

319
4
4-5. Uso dei sistemi di assistenza alla guida
Guida
RAV4_OM_OM42A83L_(EL)
Sensore di assistenza al parcheggio Toyota∗
Sensori angolari posteriori
Sensori centrali posteriori
Accende e spegne il sensore di assi-
stenza al parcheggio Toyota
Quando è acceso, la spia si accende
per informare il conducente che il
sistema è in funzione.
∗: se in dotazione
La distanza del veicolo dagli ostacoli vicini durante le manovre di par-
cheggio parallelo, o facendo manovra in un garage, viene misurata dai
sensori e comunicata tramite l’indi catore e un cicalino. Controllare
sempre l’area circostante quando si usa questo sistema.
Tipi di sensori
1
2
Interruttore del sensore di assistenza al parcheggio Toyota

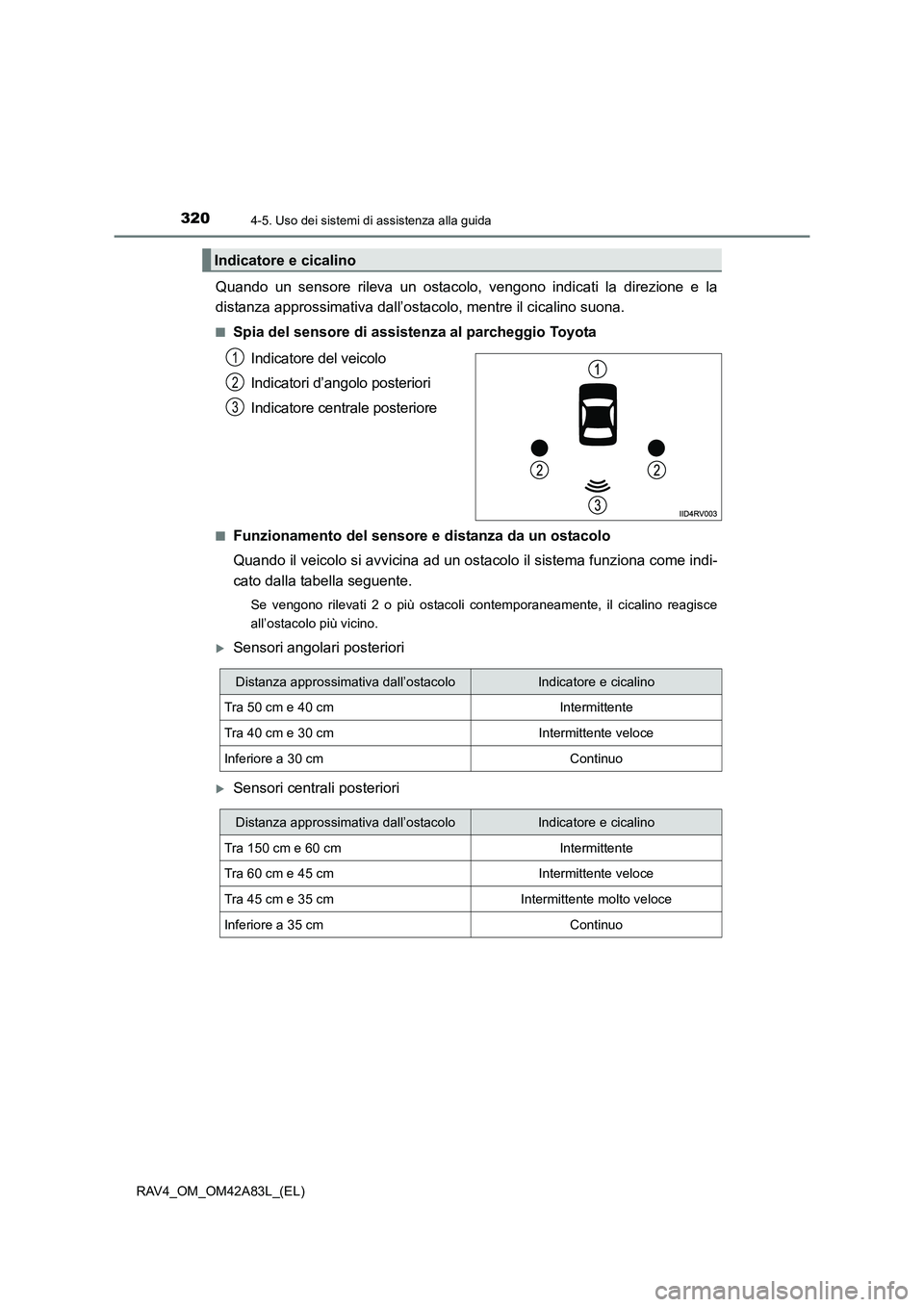

3204-5. Uso dei sistemi di assistenza alla guida
RAV4_OM_OM42A83L_(EL)
Quando un sensore rileva un ostacolo, vengono indicati la direzione e la
distanza approssimativa dall’ostacolo, mentre il cicalino suona.
■Spia del sensore di assistenza al parcheggio Toyota
Indicatore del veicolo
Indicatori d’angolo posteriori
Indicatore centrale posteriore
■Funzionamento del sensore e distanza da un ostacolo
Quando il veicolo si avvicina ad un ostacolo il sistema funziona come indi-
cato dalla tabella seguente.
Se vengono rilevati 2 o più ostacoli contemporaneamente, il cicalino reagisce
all’ostacolo più vicino.
XSensori angolari posteriori
XSensori centrali posteriori
Indicatore e cicalino
1
2
3
Distanza approssimativa dall’ostacoloIndicatore e cicalino
Tra 50 cm e 40 cmIntermittente
Tra 40 cm e 30 cmIntermittente veloce
Inferiore a 30 cmContinuo
Distanza approssimativa dall’ostacoloIndicatore e cicalino
Tra 150 cm e 60 cmIntermittente
Tra 60 cm e 45 cmIntermittente veloce
Tra 45 cm e 35 cmIntermittente molto veloce
Inferiore a 35 cmContinuo
