Page 511 of 764

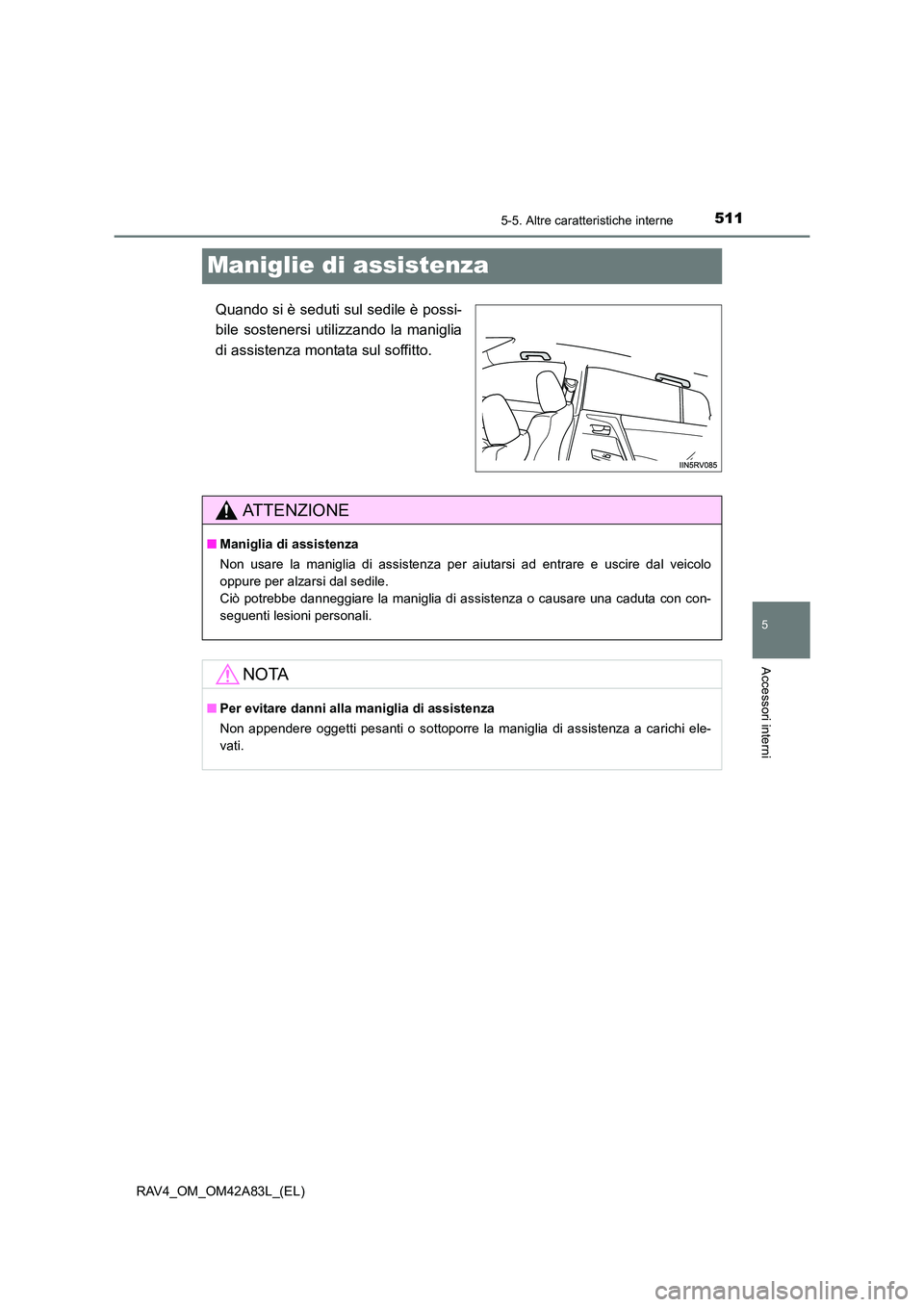

511
5
5-5. Altre caratteristiche interne
Accessori interni
RAV4_OM_OM42A83L_(EL)
Maniglie di assistenza
Quando si è seduti sul sedile è possi-
bile sostenersi utilizzando la maniglia
di assistenza montata sul soffitto.
AT T E N Z I O N E
■Maniglia di assistenza
Non usare la maniglia di assistenza per aiutarsi ad entrare e uscire dal veicolo
oppure per alzarsi dal sedile.
Ciò potrebbe danneggiare la maniglia di assistenza o causare una caduta con con-
seguenti lesioni personali.
NOTA
■Per evitare danni alla maniglia di assistenza
Non appendere oggetti pesanti o sottoporre la maniglia di assistenza a carichi ele-
vati.

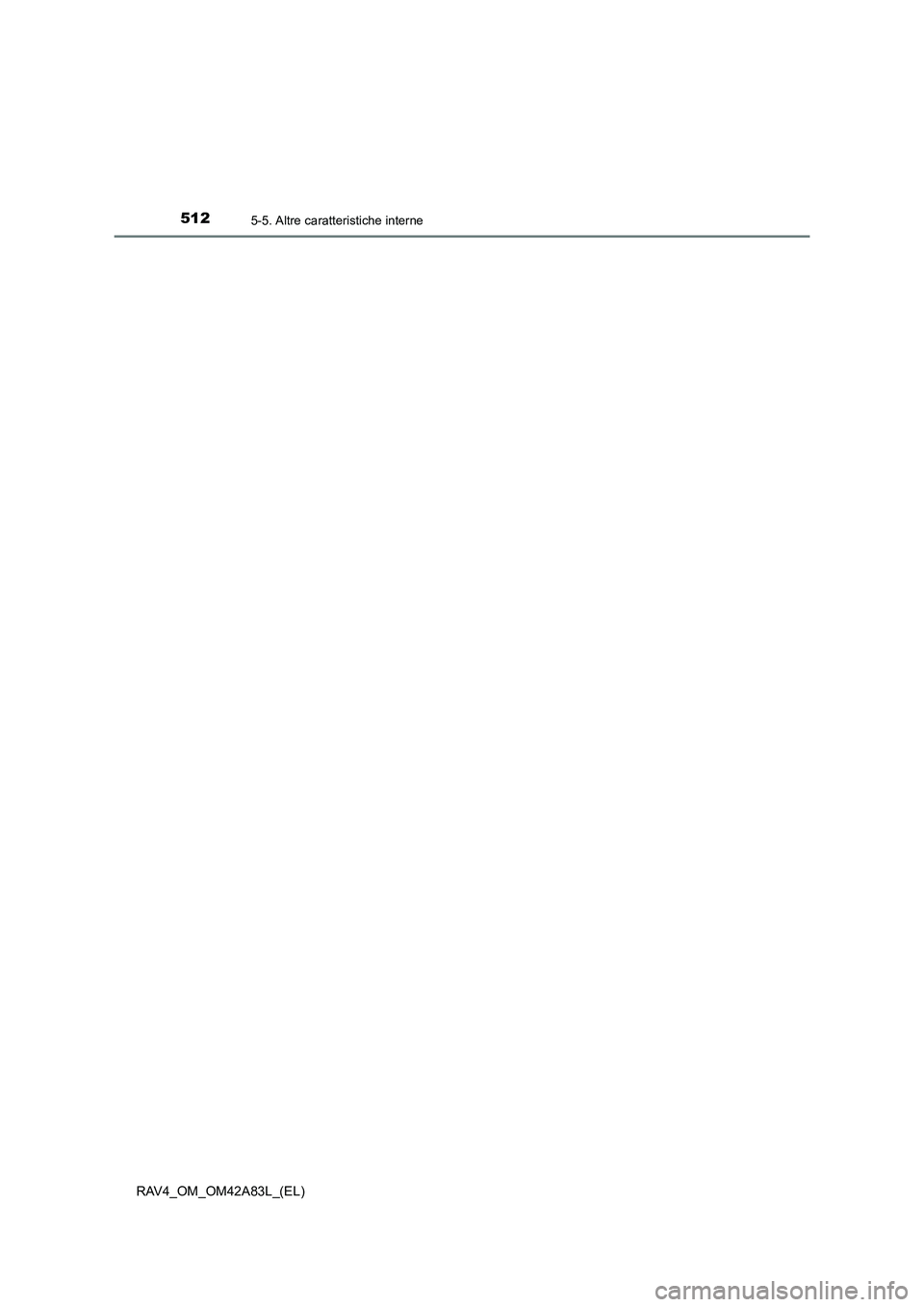

Page 512 of 764

5125-5. Altre caratteristiche interne
RAV4_OM_OM42A83L_(EL)

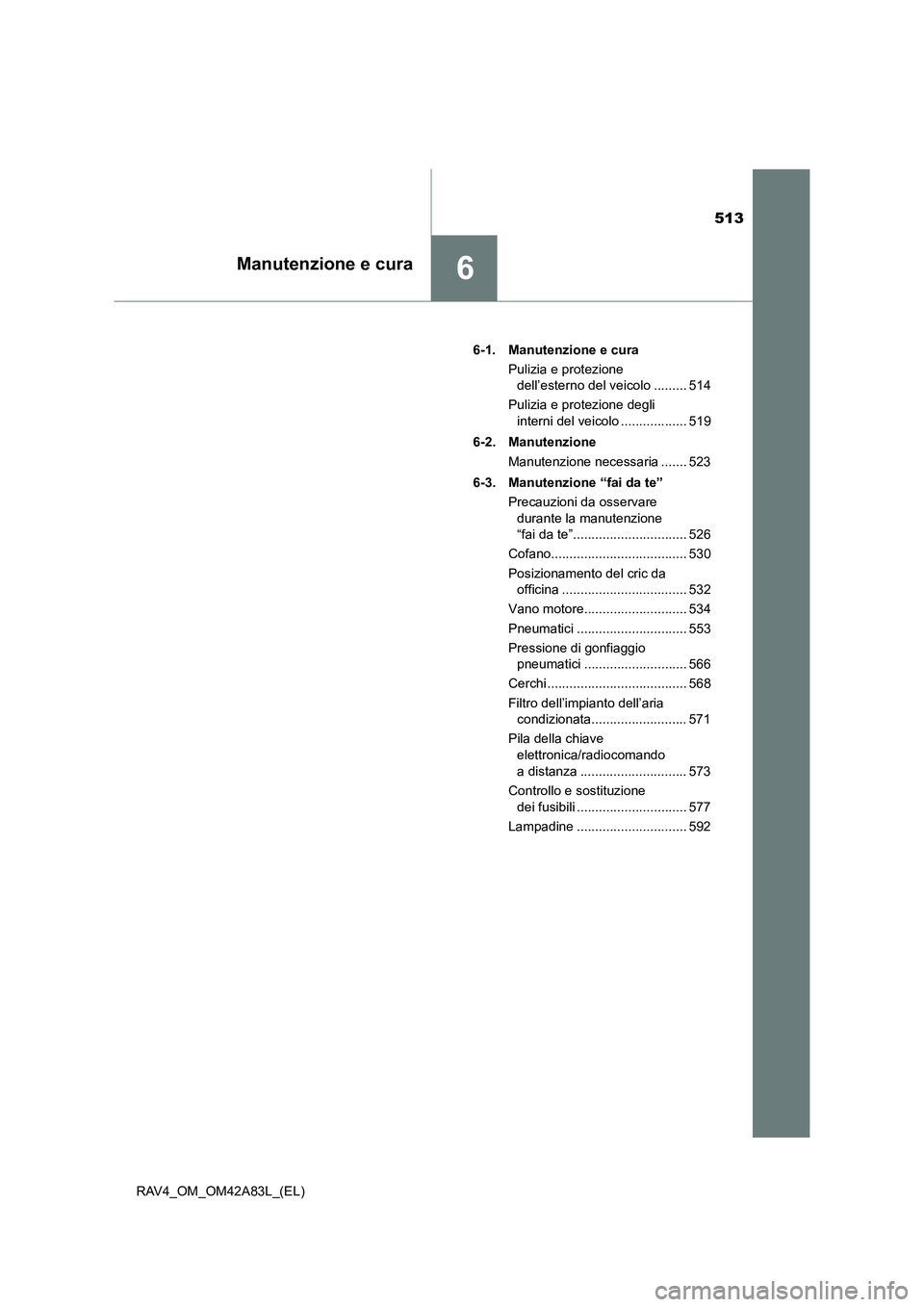

Page 513 of 764

513
6Manutenzione e cura
RAV4_OM_OM42A83L_(EL)6-1. Manutenzione e cura
Pulizia e protezione dell’esterno del veicolo ......... 514
Pulizia e protezione degli interni del veicolo .................. 519
6-2. Manutenzione Manutenzione necessaria ....... 523
6-3. Manutenzione “fai da te” Precauzioni da osservare durante la manutenzione
“fai da te”............................... 526
Cofano..................................... 530
Posizionamento del cric da officina .................................. 532
Vano motore............................ 534
Pneumatici .............................. 553
Pressione di gonfiaggio pneumatici ............................ 566
Cerchi ...................................... 568
Filtro dell’impianto dell’aria condizionata.......................... 571
Pila della chiave elettronica/radiocomando
a distanza ............................. 573
Controllo e sostituzione dei fusibili .............................. 577
Lampadine .............................. 592

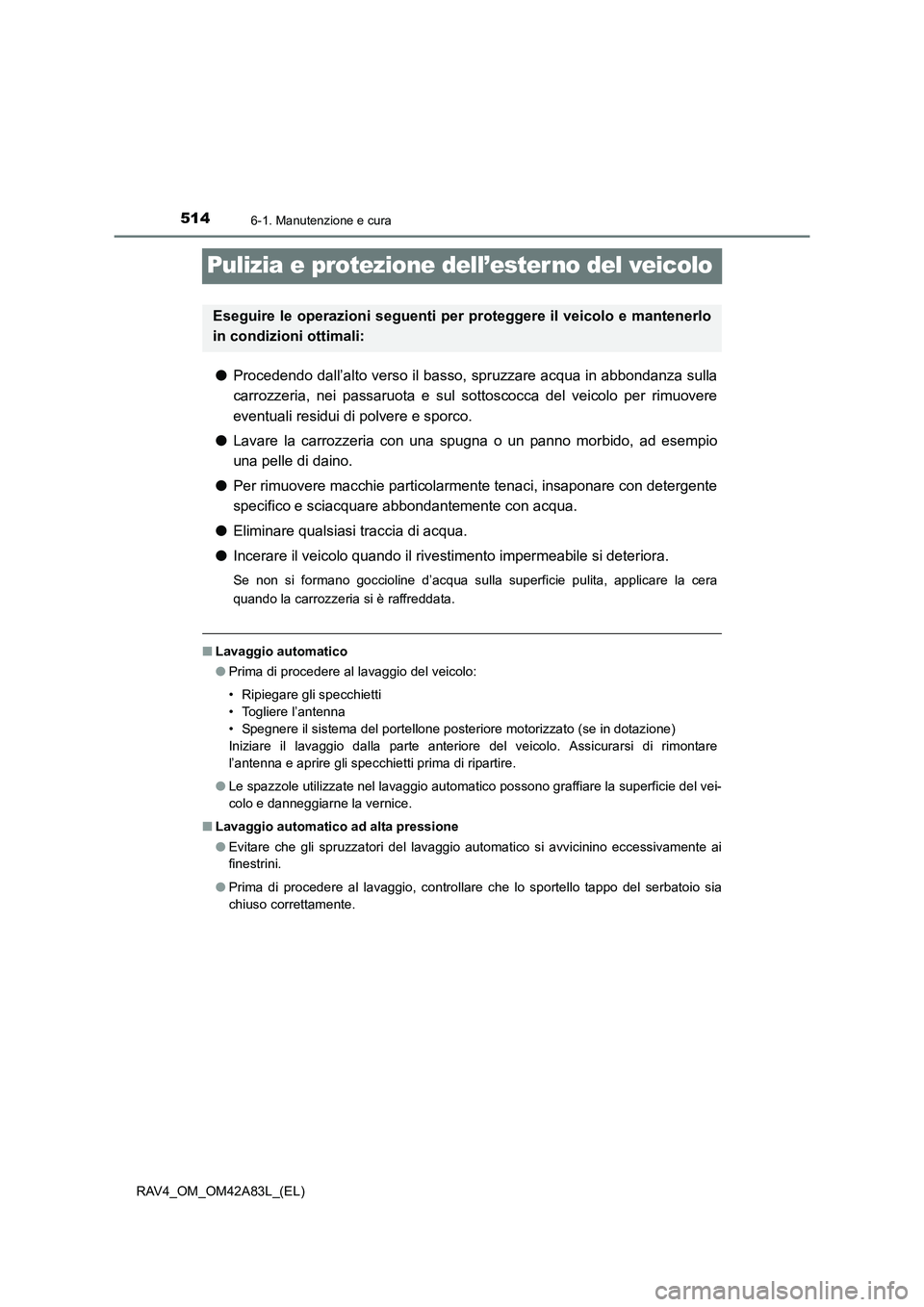

Page 514 of 764

5146-1. Manutenzione e cura
RAV4_OM_OM42A83L_(EL)
Pulizia e protezione dell’ester no del veicolo
●Procedendo dall’alto verso il basso, spruzzare acqua in abbondanza sulla
carrozzeria, nei passaruota e sul sottoscocca del veicolo per rimuovere
eventuali residui di polvere e sporco.
● Lavare la carrozzeria con una spugna o un panno morbido, ad esempio
una pelle di daino.
● Per rimuovere macchie particolarmente tenaci, insaponare con detergente
specifico e sciacquare abbondantemente con acqua.
● Eliminare qualsiasi traccia di acqua.
● Incerare il veicolo quando il rivestimento impermeabile si deteriora.
Se non si formano goccioline d’acqua sulla superficie pulita, applicare la cera
quando la carrozzeria si è raffreddata.
■Lavaggio automatico
●Prima di procedere al lavaggio del veicolo:
• Ripiegare gli specchietti
• Togliere l’antenna
• Spegnere il sistema del portellone posteriore motorizzato (se in dotazione)
Iniziare il lavaggio dalla parte anteriore del veicolo. Assicurarsi di rimontare
l’antenna e aprire gli specchietti prima di ripartire.
● Le spazzole utilizzate nel lavaggio automatico possono graffiare la superficie del vei-
colo e danneggiarne la vernice.
■ Lavaggio automatico ad alta pressione
●Evitare che gli spruzzatori del lavaggio automatico si avvicinino eccessivamente ai
finestrini.
● Prima di procedere al lavaggio, controllare che lo sportello tappo del serbatoio sia
chiuso correttamente.
Eseguire le operazioni seguenti per proteggere il veicolo e mantenerlo
in condizioni ottimali:

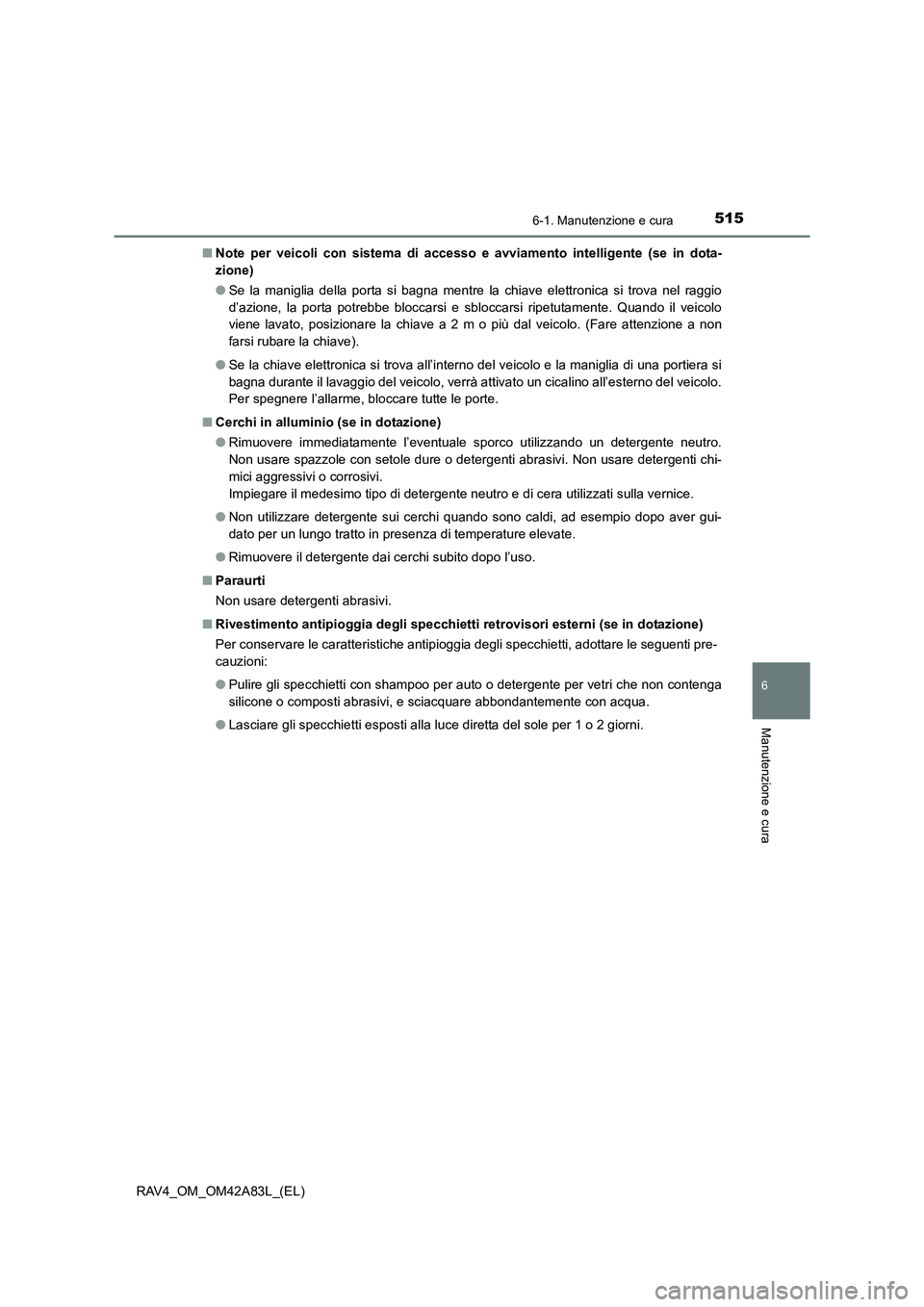

Page 515 of 764

5156-1. Manutenzione e cura
6
Manutenzione e cura
RAV4_OM_OM42A83L_(EL)■
Note per veicoli con sistema di accesso e avviamento intelligente (se in dota-
zione)
● Se la maniglia della porta si bagna mentre la chiave elettronica si trova nel raggio
d’azione, la porta potrebbe bloccarsi e sbloccarsi ripetutamente. Quando il veicolo
viene lavato, posizionare la chiave a 2 m o più dal veicolo. (Fare attenzione a non
farsi rubare la chiave).
● Se la chiave elettronica si trova all’interno del veicolo e la maniglia di una portiera si
bagna durante il lavaggio del veicolo, verrà attivato un cicalino all’esterno del veicolo.
Per spegnere l’allarme, bloccare tutte le porte.
■ Cerchi in alluminio (se in dotazione)
●Rimuovere immediatamente l’eventuale sporco utilizzando un detergente neutro.
Non usare spazzole con setole dure o detergenti abrasivi. Non usare detergenti chi-
mici aggressivi o corrosivi.
Impiegare il medesimo tipo di detergente neutro e di cera utilizzati sulla vernice.
● Non utilizzare detergente sui cerchi quando sono caldi, ad esempio dopo aver gui-
dato per un lungo tratto in presenza di temperature elevate.
● Rimuovere il detergente dai cerchi subito dopo l’uso.
■ Paraurti
Non usare detergenti abrasivi.
■ Rivestimento antipioggia degli specchiett i retrovisori esterni (se in dotazione)
Per conservare le caratteristiche antipioggia degli specchietti, adottare le seguenti pre-
cauzioni:
● Pulire gli specchietti con shampoo per auto o detergente per vetri che non contenga
silicone o composti abrasivi, e sciacquare abbondantemente con acqua.
● Lasciare gli specchietti esposti alla luce diretta del sole per 1 o 2 giorni.

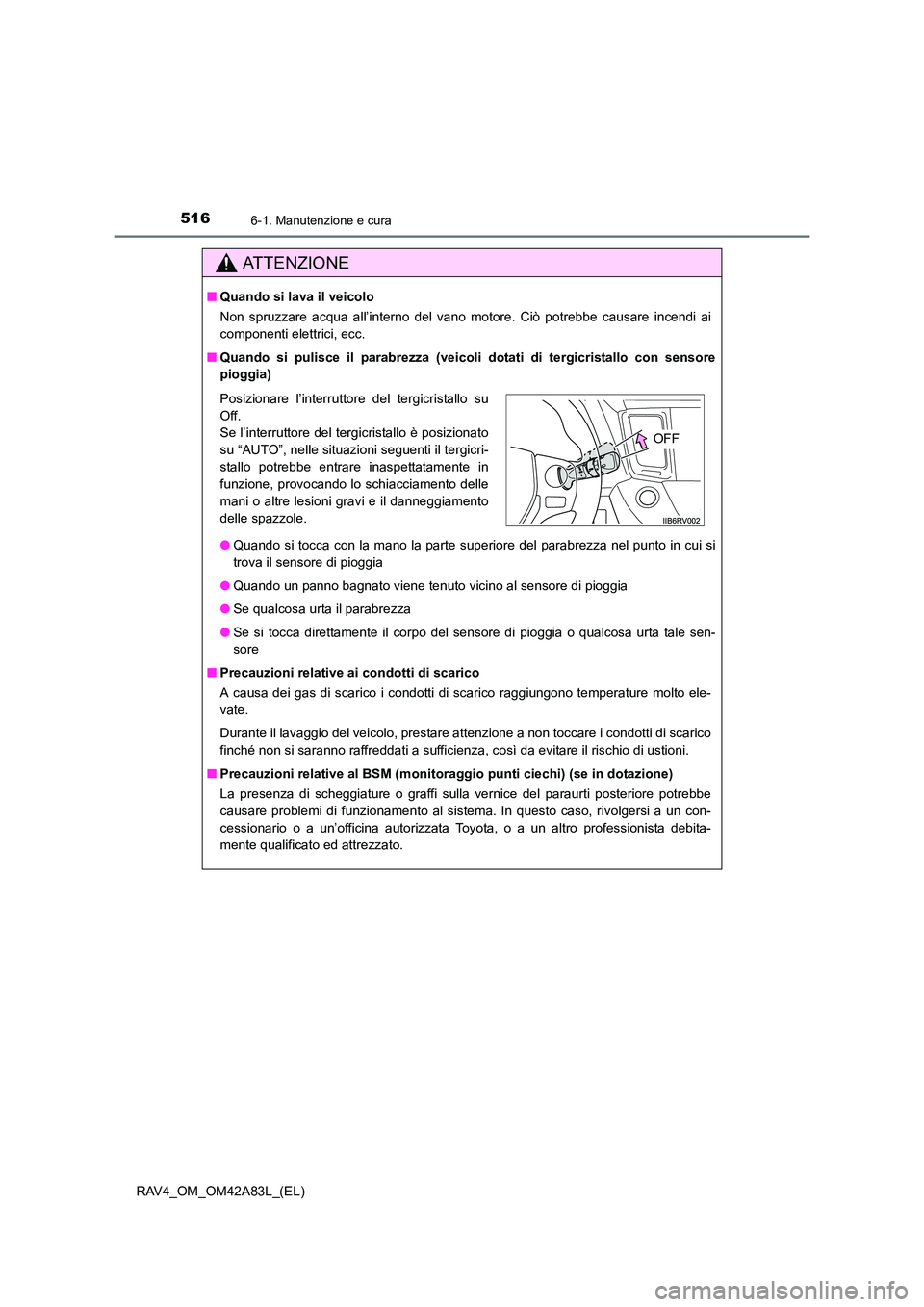

Page 516 of 764

5166-1. Manutenzione e cura
RAV4_OM_OM42A83L_(EL)
AT T E N Z I O N E
■Quando si lava il veicolo
Non spruzzare acqua all’interno del vano motore. Ciò potrebbe causare incendi ai
componenti elettrici, ecc.
■ Quando si pulisce il parabrezza (veicoli dotati di tergicristallo con sensore
pioggia)
●Quando si tocca con la mano la parte superiore del parabrezza nel punto in cui si
trova il sensore di pioggia
● Quando un panno bagnato viene tenuto vicino al sensore di pioggia
● Se qualcosa urta il parabrezza
● Se si tocca direttamente il corpo del sensore di pioggia o qualcosa urta tale sen-
sore
■ Precauzioni relative ai condotti di scarico
A causa dei gas di scarico i condotti di scarico raggiungono temperature molto ele-
vate.
Durante il lavaggio del veicolo, prestare attenzione a non toccare i condotti di scarico
finché non si saranno raffreddati a sufficienza, così da evitare il rischio di ustioni.
■ Precauzioni relative al BSM (monitor aggio punti ciechi) (se in dotazione)
La presenza di scheggiature o graffi sulla vernice del paraurti posteriore potrebbe
causare problemi di funzionamento al sistema. In questo caso, rivolgersi a un con-
cessionario o a un’officina autorizzata Toyota, o a un altro professionista debita-
mente qualificato ed attrezzato.
Posizionare l’interruttore del tergicristallo su
Off.
Se l’interruttore del tergicristallo è posizionato
su “AUTO”, nelle situazioni seguenti il tergicri-
stallo potrebbe entrare inaspettatamente in
funzione, provocando lo schiacciamento delle
mani o altre lesioni gravi e il danneggiamento
delle spazzole.
OFF

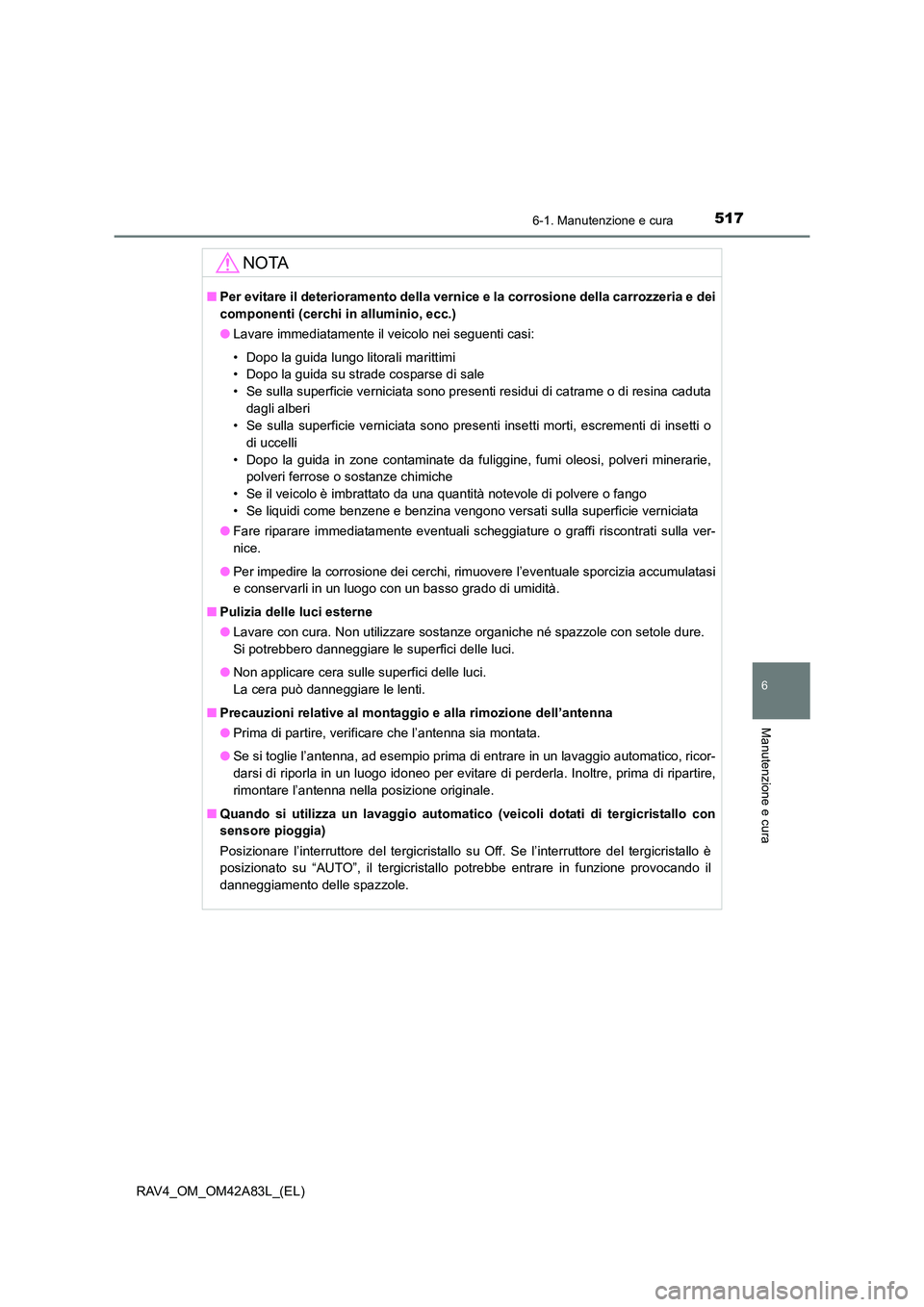

Page 517 of 764

5176-1. Manutenzione e cura
6
Manutenzione e cura
RAV4_OM_OM42A83L_(EL)
NOTA
■Per evitare il deterioramento della verni ce e la corrosione della carrozzeria e dei
componenti (cerchi in alluminio, ecc.)
● Lavare immediatamente il veicolo nei seguenti casi:
• Dopo la guida lungo litorali marittimi
• Dopo la guida su strade cosparse di sale
• Se sulla superficie verniciata sono presenti residui di catrame o di resina caduta
dagli alberi
• Se sulla superficie verniciata sono presenti insetti morti, escrementi di insetti o
di uccelli
• Dopo la guida in zone contaminate da fuliggine, fumi oleosi, polveri minerarie, polveri ferrose o sostanze chimiche
• Se il veicolo è imbrattato da una quantità notevole di polvere o fango
• Se liquidi come benzene e benzina vengono versati sulla superficie verniciata
● Fare riparare immediatamente eventuali scheggiature o graffi riscontrati sulla ver-
nice.
● Per impedire la corrosione dei cerchi, rimuovere l’eventuale sporcizia accumulatasi
e conservarli in un luogo con un basso grado di umidità.
■ Pulizia delle luci esterne
●Lavare con cura. Non utilizzare sostanze organiche né spazzole con setole dure.
Si potrebbero danneggiare le superfici delle luci.
● Non applicare cera sulle superfici delle luci.
La cera può danneggiare le lenti.
■ Precauzioni relative al montaggio e alla rimozione dell’antenna
●Prima di partire, verificare che l’antenna sia montata.
● Se si toglie l’antenna, ad esempio prima di entrare in un lavaggio automatico, ricor-
darsi di riporla in un luogo idoneo per evitar e di perderla. Inoltre, prima di ripartire,
rimontare l’antenna nella posizione originale.
■ Quando si utilizza un lavaggio automatico (veicoli dotati di tergicristallo con
sensore pioggia)
Posizionare l’interruttore del tergicristallo su Off. Se l’interruttore del tergicristallo è
posizionato su “AUTO”, il tergicristallo potrebbe entrare in funzione provocando il
danneggiamento delle spazzole.

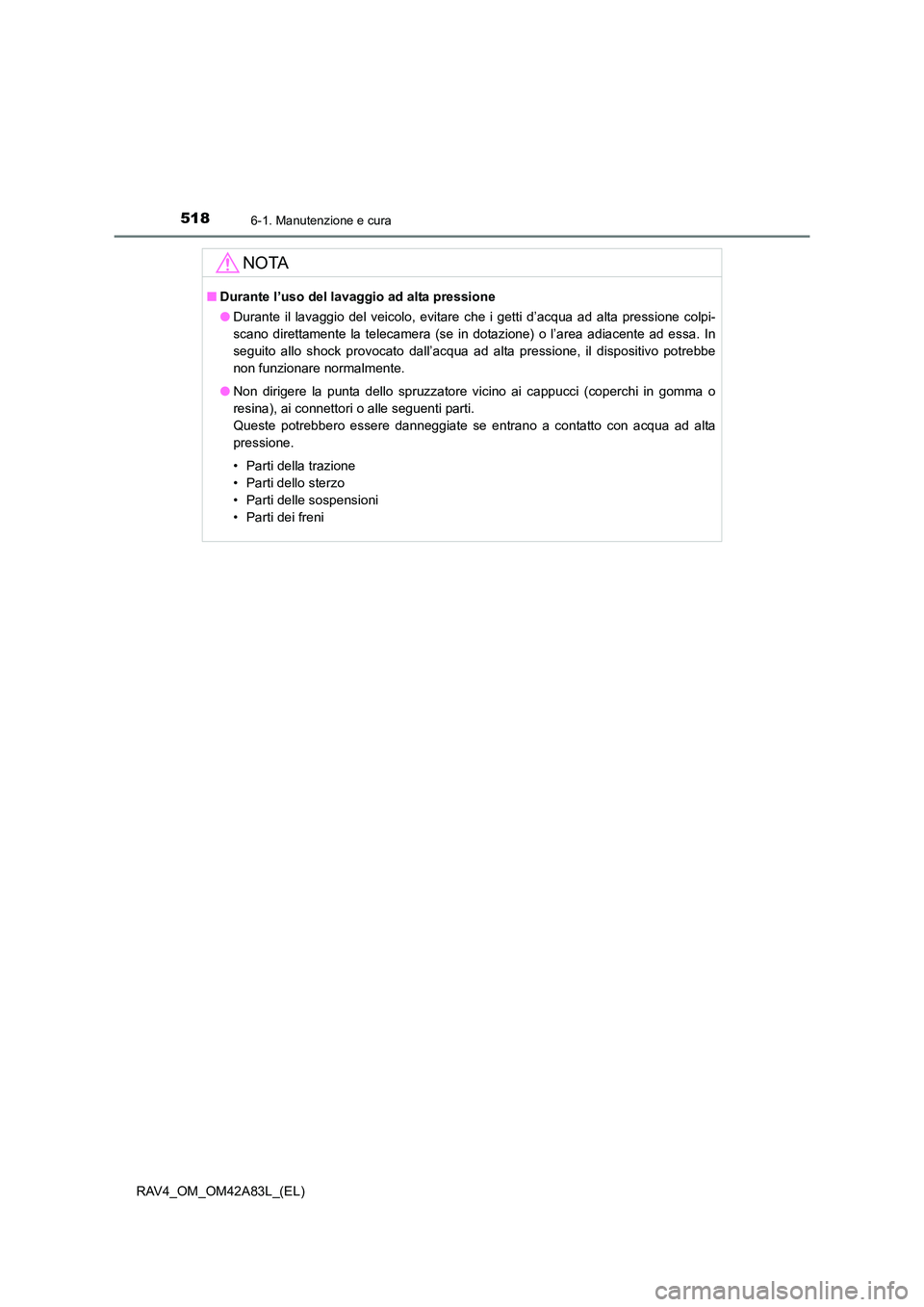

Page 518 of 764

5186-1. Manutenzione e cura
RAV4_OM_OM42A83L_(EL)
NOTA
■Durante l’uso del lavag gio ad alta pressione
● Durante il lavaggio del veicolo, evitare che i getti d’acqua ad alta pressione colpi-
scano direttamente la telecamera (se in dotazione) o l’area adiacente ad essa. In
seguito allo shock provocato dall’acqua ad alta pressione, il dispositivo potrebbe
non funzionare normalmente.
● Non dirigere la punta dello spruzzatore vicino ai cappucci (coperchi in gomma o
resina), ai connettori o alle seguenti parti.
Queste potrebbero essere danneggiate se entrano a contatto con acqua ad alta
pressione.
• Parti della trazione
• Parti dello sterzo
• Parti delle sospensioni
• Parti dei freni

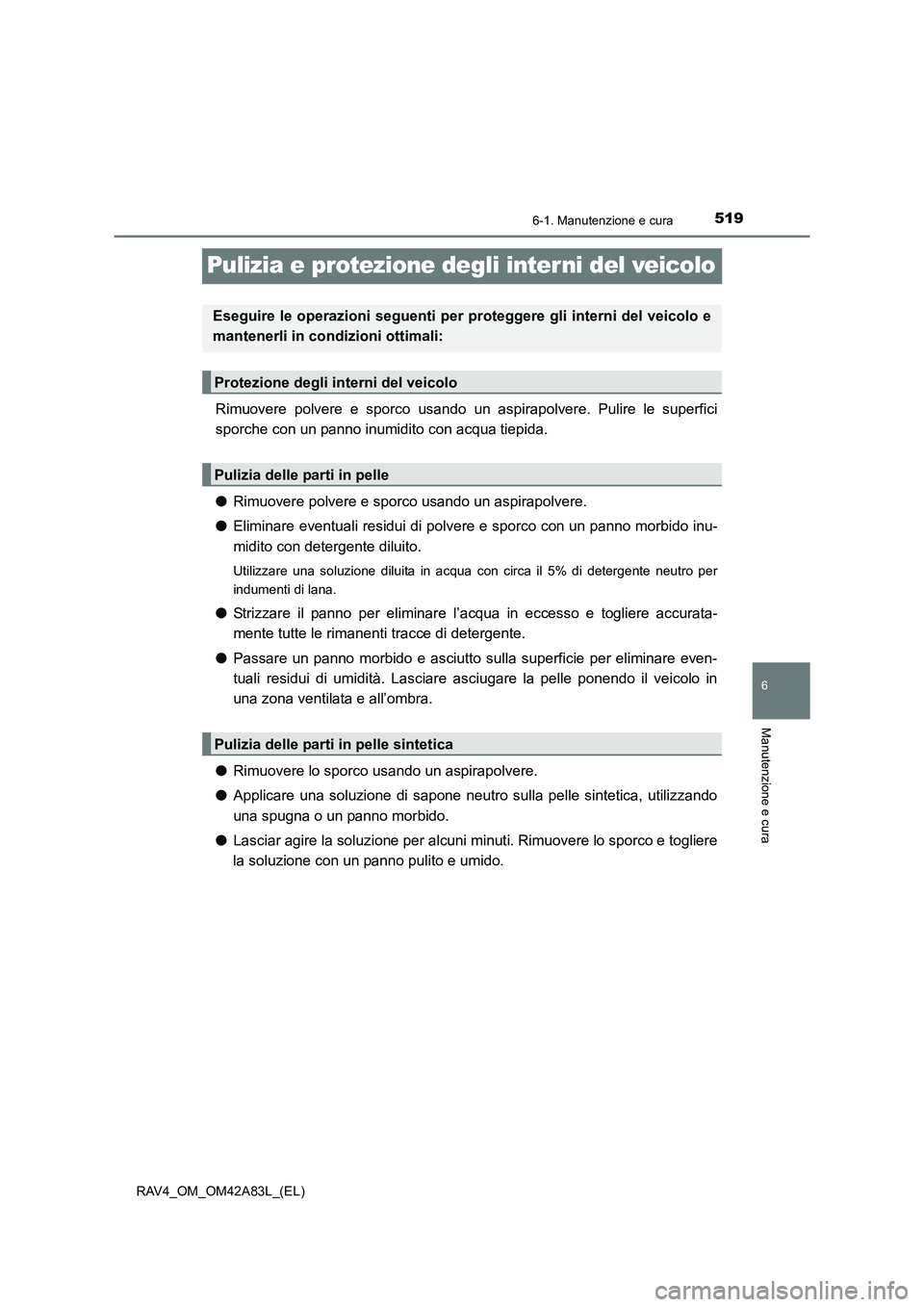

Page 519 of 764

519
6
6-1. Manutenzione e cura
Manutenzione e cura
RAV4_OM_OM42A83L_(EL)
Pulizia e protezione degli interni del veicolo
Rimuovere polvere e sporco usando un aspirapolvere. Pulire le superfici
sporche con un panno inumidito con acqua tiepida.
● Rimuovere polvere e sporco usando un aspirapolvere.
● Eliminare eventuali residui di polve re e sporco con un panno morbido inu-
midito con detergente diluito.
Utilizzare una soluzione diluita in acqua con circa il 5% di detergente neutro per
indumenti di lana.
● Strizzare il panno per eliminare l’acqua in eccesso e togliere accurata-
mente tutte le rimanenti tracce di detergente.
● Passare un panno morbido e asciutto sulla superficie per eliminare even-
tuali residui di umidità. Lasciare asciugare la pelle ponendo il veicolo in
una zona ventilata e all’ombra.
● Rimuovere lo sporco usando un aspirapolvere.
● Applicare una soluzione di sapone neutro sulla pelle sintetica, utilizzando
una spugna o un panno morbido.
● Lasciar agire la soluzione per alcuni minuti. Rimuovere lo sporco e togliere
la soluzione con un panno pulito e umido.
Eseguire le operazioni seguenti per proteggere gli interni del veicolo e
mantenerli in condizioni ottimali:
Protezione degli interni del veicolo
Pulizia delle parti in pelle
Pulizia delle parti in pelle sintetica

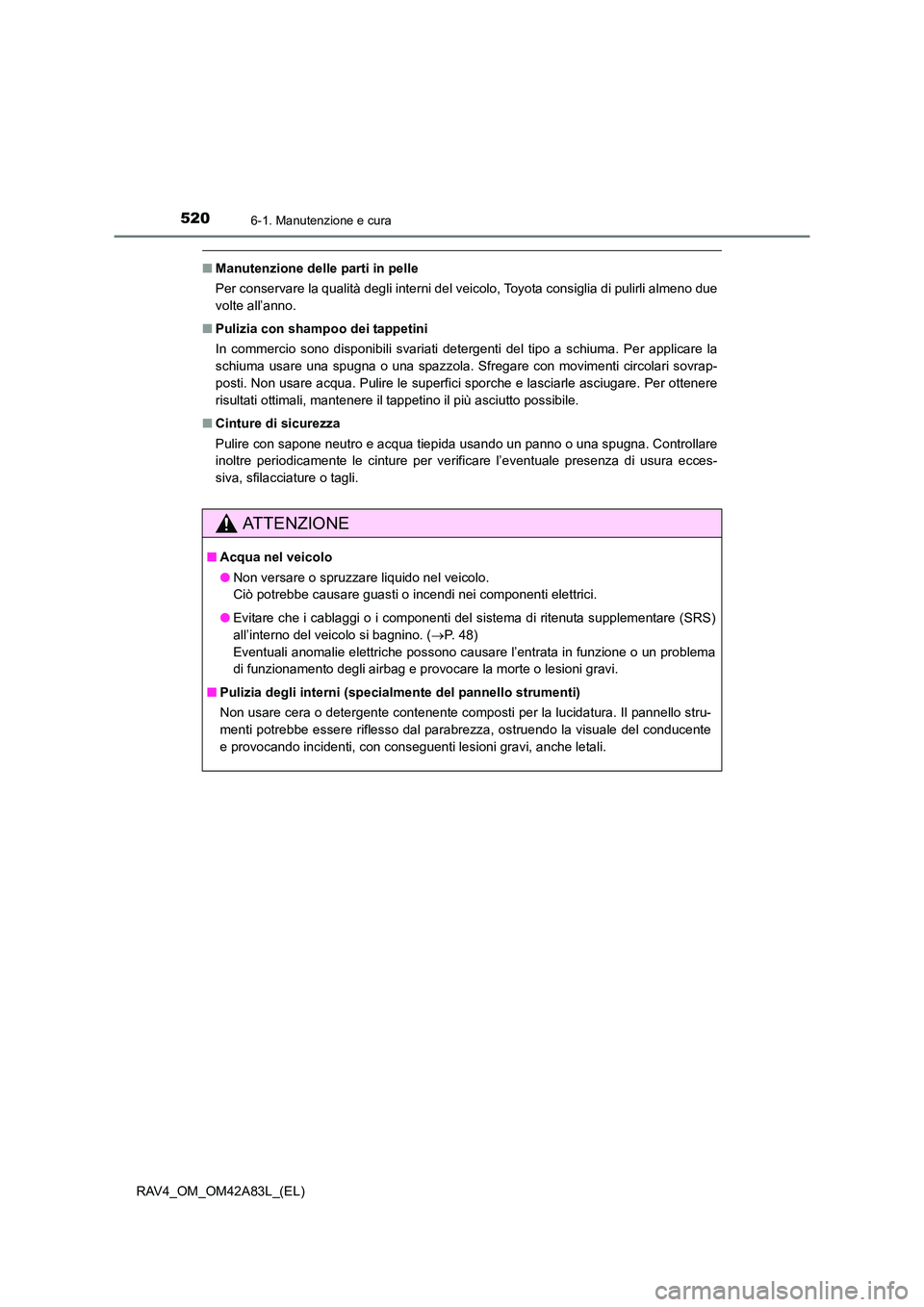

Page 520 of 764

5206-1. Manutenzione e cura
RAV4_OM_OM42A83L_(EL)
■Manutenzione delle parti in pelle
Per conservare la qualità degli interni del veicolo, Toyota consiglia di pulirli almeno due
volte all’anno.
■ Pulizia con shampoo dei tappetini
In commercio sono disponibili svariati detergenti del tipo a schiuma. Per applicare la
schiuma usare una spugna o una spazzola. Sfregare con movimenti circolari sovrap-
posti. Non usare acqua. Pulire le superfici sporche e lasciarle asciugare. Per ottenere
risultati ottimali, mantenere il tappetino il più asciutto possibile.
■ Cinture di sicurezza
Pulire con sapone neutro e acqua tiepida usando un panno o una spugna. Controllare
inoltre periodicamente le cinture per verificare l’eventuale presenza di usura ecces-
siva, sfilacciature o tagli.
AT T E N Z I O N E
■Acqua nel veicolo
●Non versare o spruzzare liquido nel veicolo.
Ciò potrebbe causare guasti o incendi nei componenti elettrici.
● Evitare che i cablaggi o i componenti del sistema di ritenuta supplementare (SRS)
all’interno del veicolo si bagnino. ( →P. 4 8 )
Eventuali anomalie elettriche possono causare l’entrata in funzione o un problema
di funzionamento degli airbag e provocare la morte o lesioni gravi.
■ Pulizia degli interni (special mente del pannello strumenti)
Non usare cera o detergente contenente composti per la lucidatura. Il pannello stru-
menti potrebbe essere riflesso dal parabrezza, ostruendo la visuale del conducente
e provocando incidenti, con conseguenti lesioni gravi, anche letali.
