TOYOTA RAV4 2015 Manuel du propriétaire (in French)

571
6
6-3. Opérations d’entretien réalisables soi-même
Entretien et soins
RAV4_OM_OM42A80K_(EK)

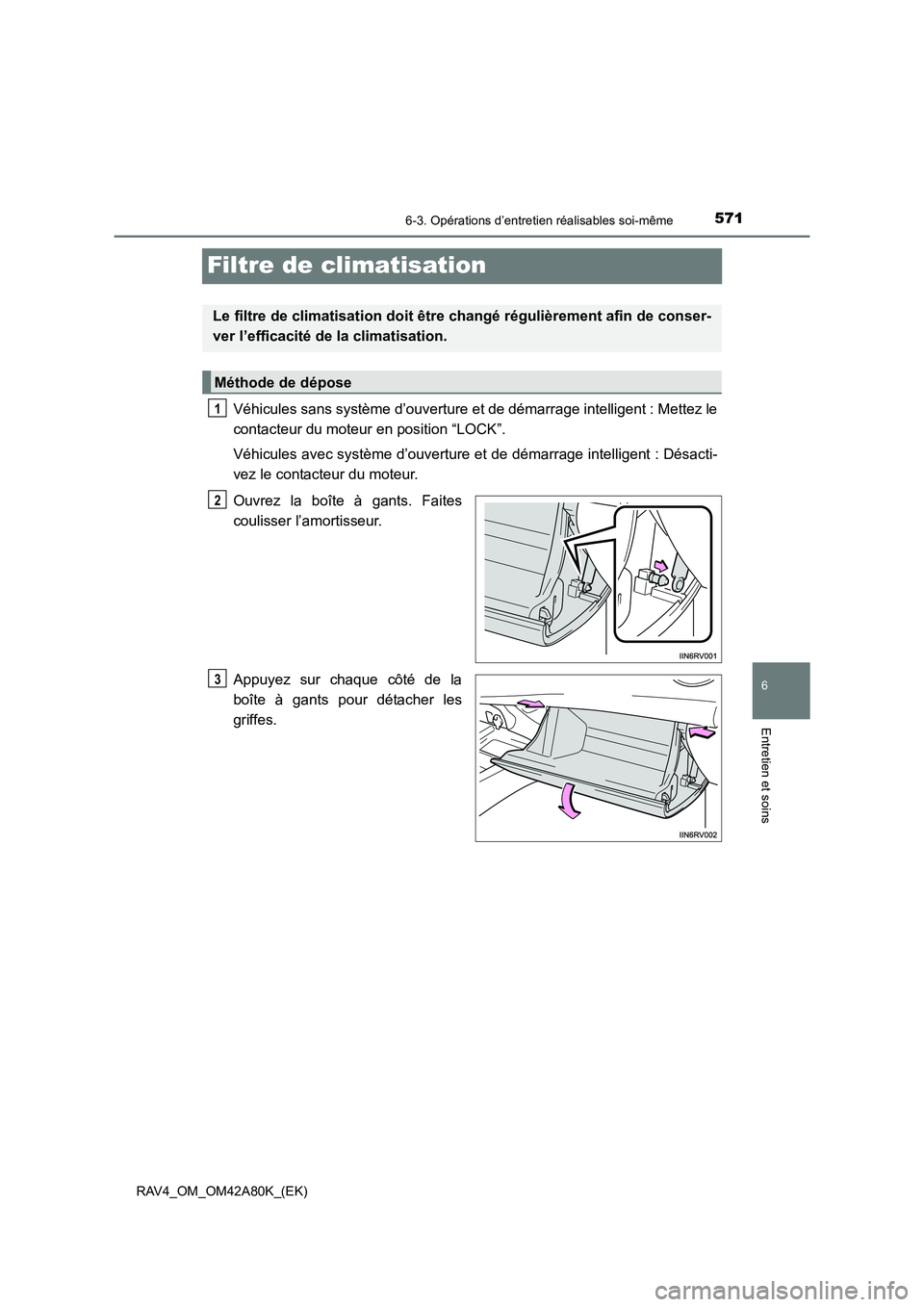

Filtre de climatisation
Véhicules sans système d’ouverture et de démarrage intelligent : Mettez le
contacteur du moteur en position “LOCK”.
Véhicules avec système d’ouverture et de démarrage intellige\
nt : Désacti-
vez le contacteur du moteur.
Ouvrez la boîte à gants. Faites
coulisser l’amortisseur.
Appuyez sur chaque côté de la
boîte à gants pour détacher les
griffes.
Le filtre de climatisation doit être changé régulièrement afin de conser-
ver l’efficacité de la climatisation.
Méthode de dépose
1
2
3

5726-3. Opérations d’entretien réalisables soi-même
RAV4_OM_OM42A80K_(EK)

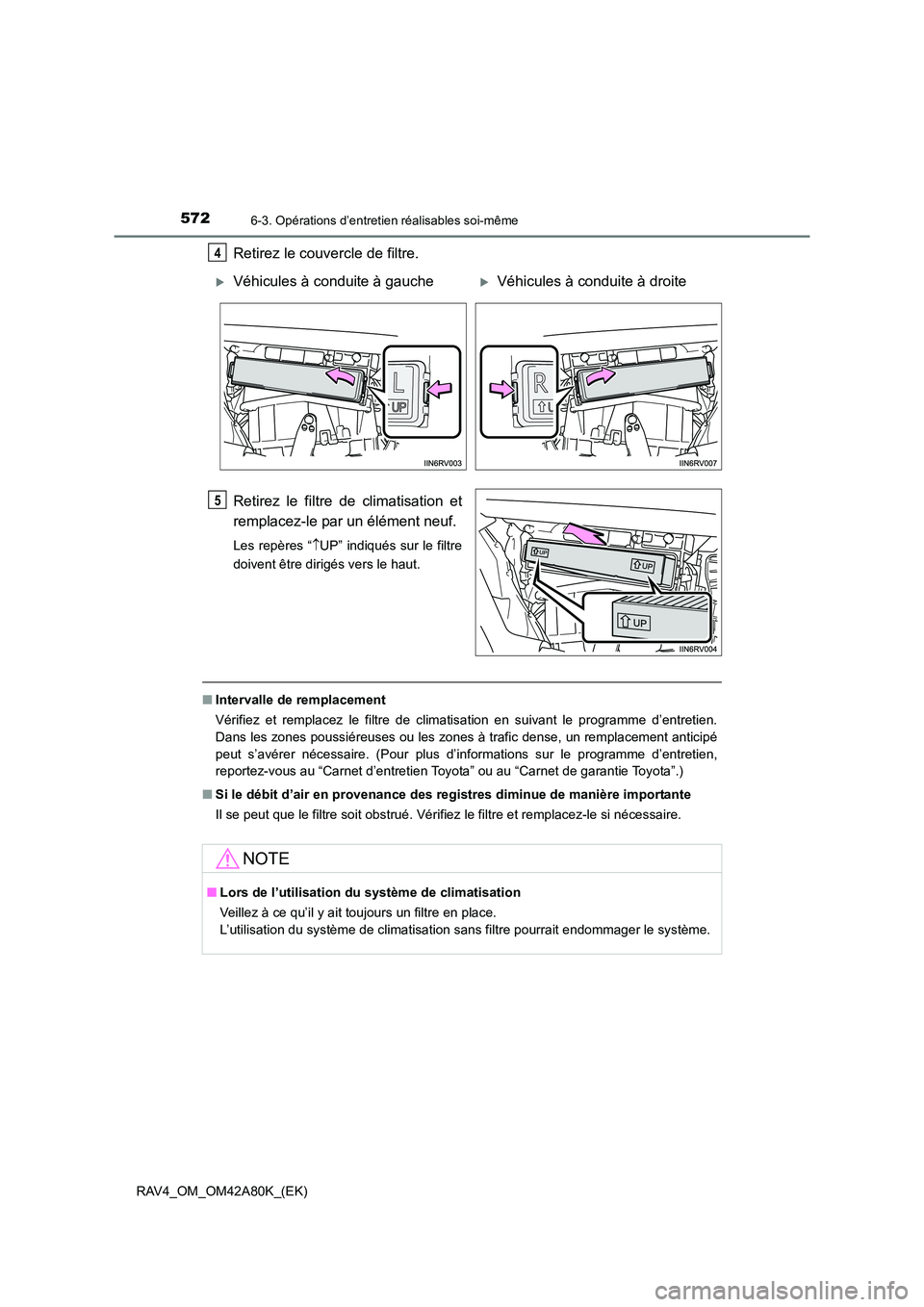

Retirez le couvercle de filtre.
Retirez le filtre de climatisation et
remplacez-le par un élément neuf.
Les repères “↑UP” indiqués sur le filtre
doivent être dirigés vers le haut.
■ Intervalle de remplacement
Vérifiez et remplacez le filtre de climatisation en suivant le programme d’entretien.
Dans les zones poussiéreuses ou les zones à trafic dense, un remplacement anticipé
peut s’avérer nécessaire. (Pour plus d’informations sur le programme d’entretien,
reportez-vous au “Carnet d’entretien Toyo ta” ou au “Carnet de garantie Toyota”.)
■ Si le débit d’air en provenance des registres diminue de manière importante
Il se peut que le filtre soit obstrué. Vérifiez le filtre et remplacez-le si nécessaire.
4
XVéhicules à conduite à gaucheXVéhicules à conduite à droite
5
NOTE
■ Lors de l’utilisation du système de climatisation
Veillez à ce qu’il y ait toujours un filtre en place.
L’utilisation du système de climatisation sans filtre pourrait endommager le système.

573
6
6-3. Opérations d’entretien réalisables soi-même
Entretien et soins
RAV4_OM_OM42A80K_(EK)

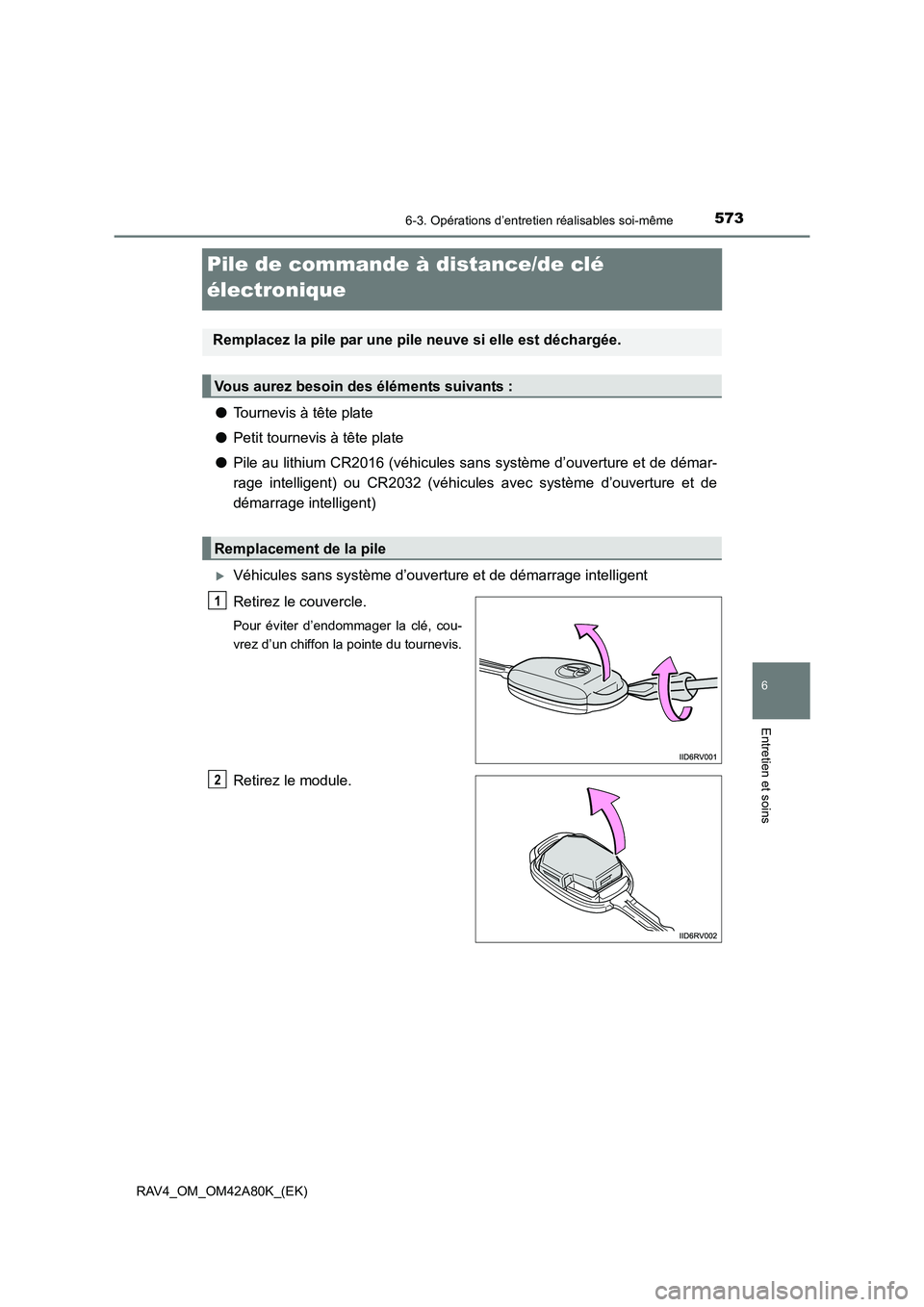

Pile de commande à distance/de clé
électronique
●Tournevis à tête plate
● Petit tournevis à tête plate
● Pile au lithium CR2016 (véhicules sans système d’ouverture et de démar-
rage intelligent) ou CR2032 (véhicules avec système d’ouverture et de
démarrage intelligent)
XVéhicules sans système d’ouverture et de démarrage intellige\
nt
Retirez le couvercle.
Pour éviter d’endommager la clé, cou-
vrez d’un chiffon la pointe du tournevis.
Retirez le module.
Remplacez la pile par une pile neuve si elle est déchargée.
Vous aurez besoin des éléments suivants :
Remplacement de la pile
1
2

5746-3. Opérations d’entretien réalisables soi-même
RAV4_OM_OM42A80K_(EK)

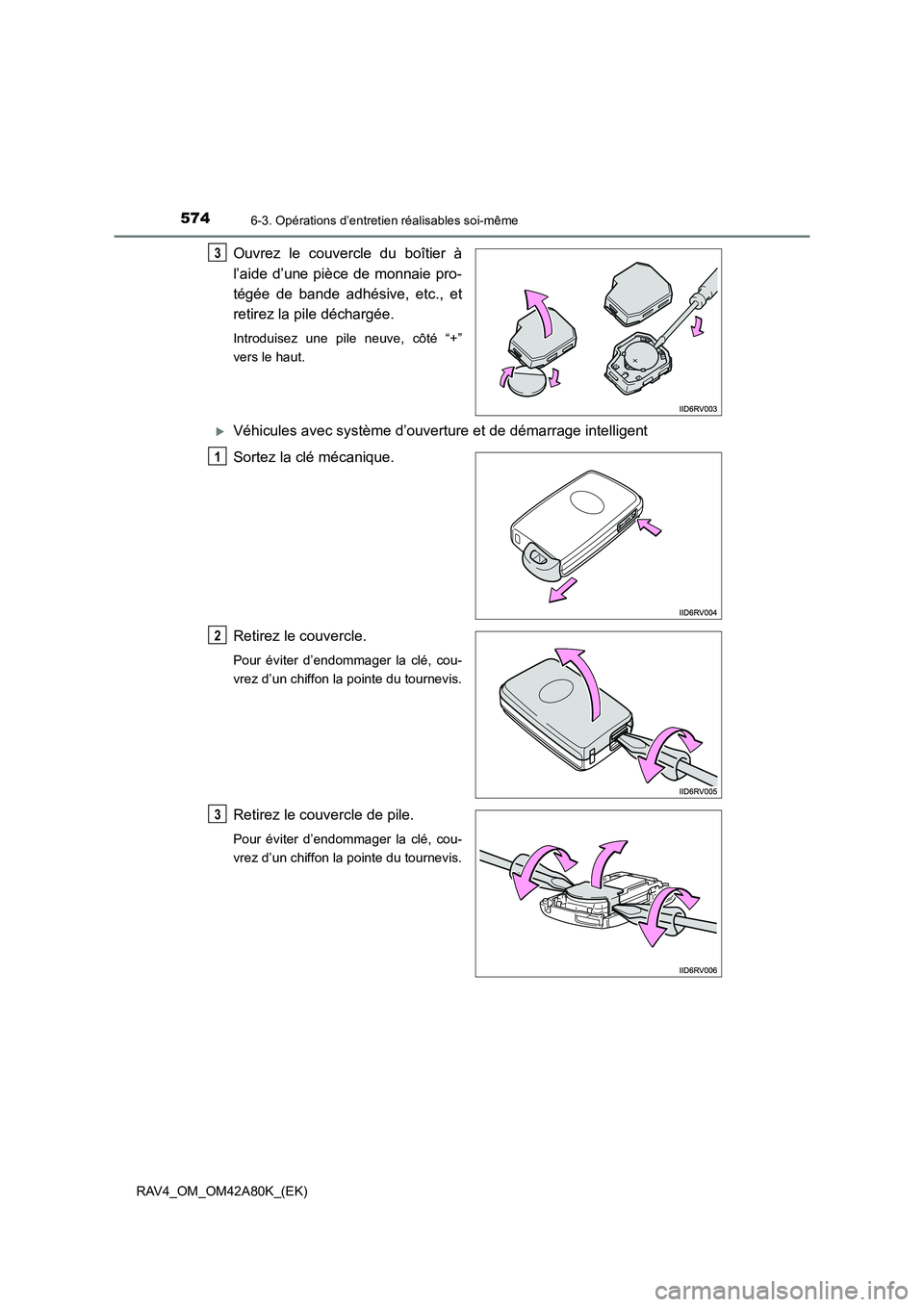

Ouvrez le couvercle du boîtier à
l’aide d’une pièce de monnaie pro-
tégée de bande adhésive, etc., et
retirez la pile déchargée.
Introduisez une pile neuve, côté “+”
vers le haut.
XVéhicules avec système d’ouverture et de démarrage intellige\
nt
Sortez la clé mécanique.
Retirez le couvercle.
Pour éviter d’endommager la clé, cou-
vrez d’un chiffon la pointe du tournevis.
Retirez le couvercle de pile.
Pour éviter d’endommager la clé, cou-
vrez d’un chiffon la pointe du tournevis.
3
1
2
3

5756-3. Opérations d’entretien réalisables soi-même
6
Entretien et soins
RAV4_OM_OM42A80K_(EK)

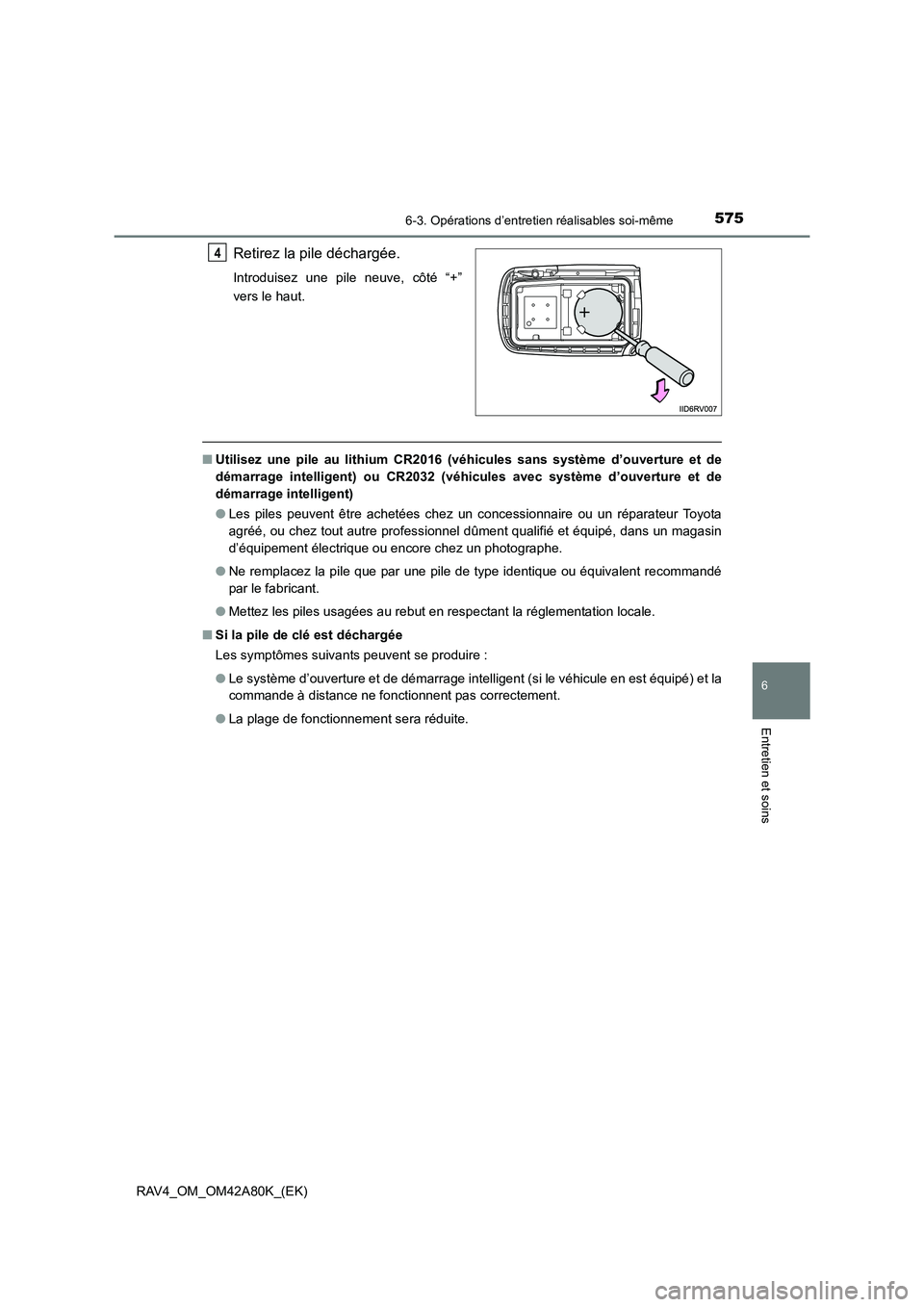

Retirez la pile déchargée.
Introduisez une pile neuve, côté “+”
vers le haut.
■Utilisez une pile au lithium CR2016 (véh icules sans système d’ouverture et de
démarrage intelligent) ou CR2032 (véhic ules avec système d’ouverture et de
démarrage intelligent)
● Les piles peuvent être achetées chez un concessionnaire ou un réparateur Toyota
agréé, ou chez tout autre professionnel dûment qualifié et équipé, dans un magasin
d’équipement électrique ou encore chez un photographe.
● Ne remplacez la pile que par une pile de type identique ou équivalent recommandé
par le fabricant.
● Mettez les piles usagées au rebut en respectant la réglementation locale.
■ Si la pile de clé est déchargée
Les symptômes suivants peuvent se produire :
●Le système d’ouverture et de démarrage intelligent (si le véhicule en est équipé) et la
commande à distance ne fonctionnent pas correctement.
● La plage de fonctionnement sera réduite.
4

5766-3. Opérations d’entretien réalisables soi-même
RAV4_OM_OM42A80K_(EK)

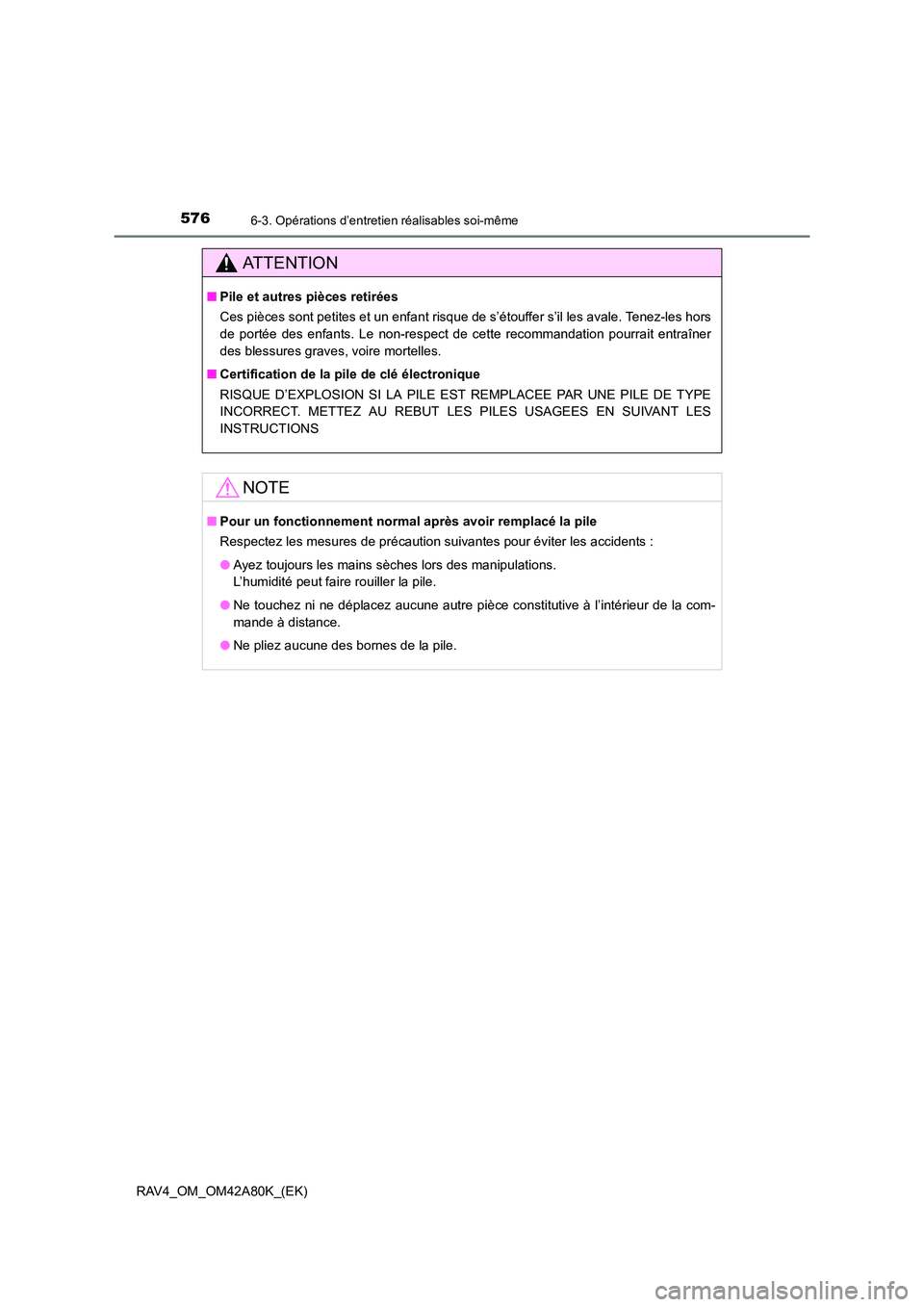

AT T E N T I O N
■Pile et autres pièces retirées
Ces pièces sont petites et un enfant risque de s’étouffer s’il les avale. Tenez-les hors
de portée des enfants. Le non-respect de cette recommandation pourrait entraîner
des blessures graves, voire mortelles.
■ Certification de la pile de clé électronique
RISQUE D’EXPLOSION SI LA PILE EST REMPLACEE PAR UNE PILE DE TYPE
INCORRECT. METTEZ AU REBUT LES PILES USAGEES EN SUIVANT LES
INSTRUCTIONS
NOTE
■Pour un fonctionneme nt normal après avoir remplacé la pile
Respectez les mesures de précaution suivantes pour éviter les accidents :
● Ayez toujours les mains sèches lors des manipulations.
L’humidité peut faire rouiller la pile.
● Ne touchez ni ne déplacez aucune autre pièce constitutive à l’intérieur de la com-
mande à distance.
● Ne pliez aucune des bornes de la pile.

577
6
6-3. Opérations d’entretien réalisables soi-même
Entretien et soins
RAV4_OM_OM42A80K_(EK)

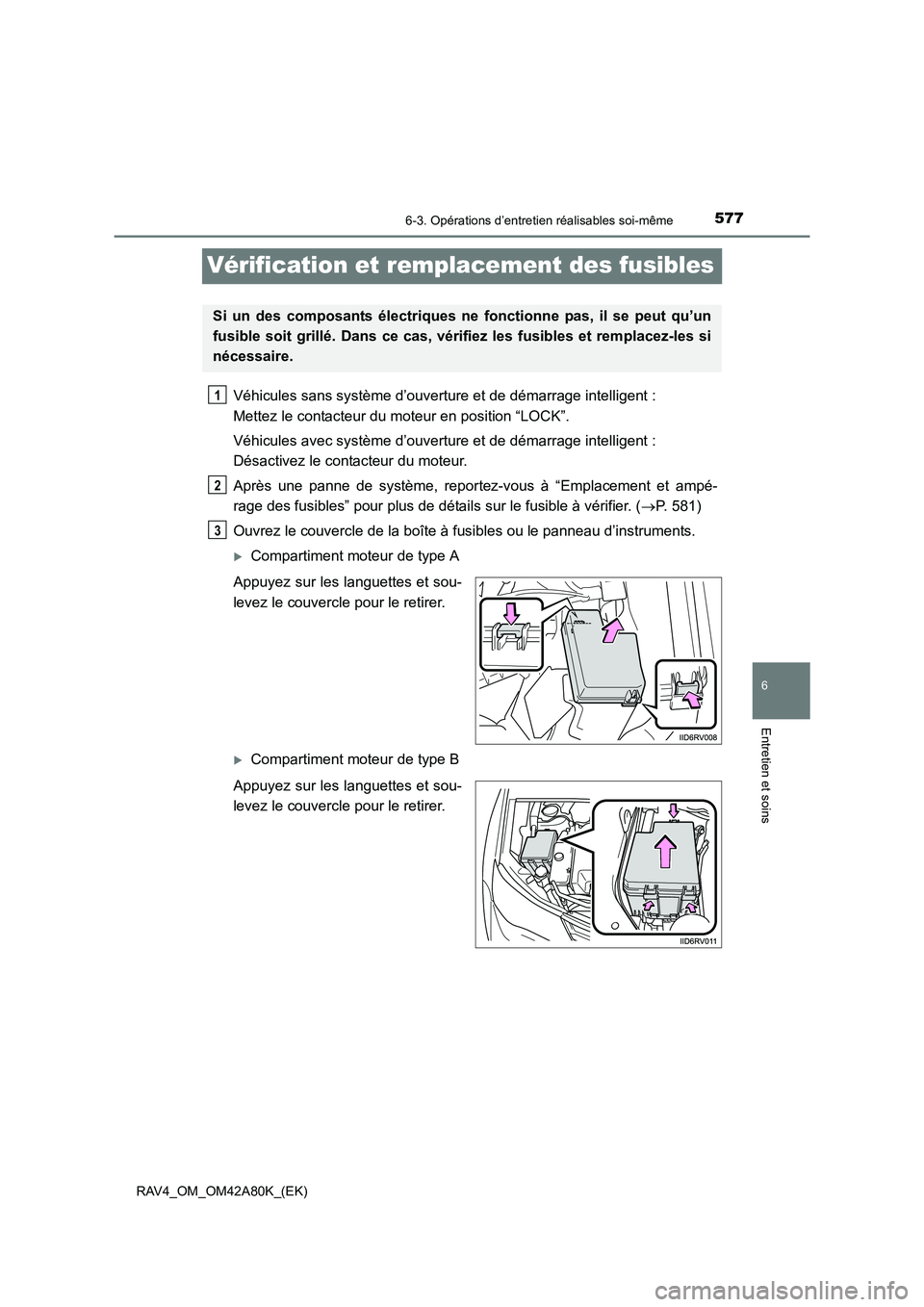

Vérification et remplacement des fusibles
Véhicules sans système d’ouverture et de démarrage intellige\
nt :
Mettez le contacteur du moteur en position “LOCK”.
Véhicules avec système d’ouverture et de démarrage intellige\
nt :
Désactivez le contacteur du moteur.
Après une panne de système, reportez-vous à “Emplacement et ampé-
rage des fusibles” pour plus de détails sur le fusible à vérifier. (→P. 581)
Ouvrez le couvercle de la boîte à fusibles ou le panneau d’instruments.
XCompartiment moteur de type A
Appuyez sur les languettes et sou-
levez le couvercle pour le retirer.
XCompartiment moteur de type B
Appuyez sur les languettes et sou-
levez le couvercle pour le retirer.
Si un des composants électriques ne fonctionne pas, il se peut qu’un
fusible soit grillé. Dans ce cas, vérifiez les fusibles et remplacez-les si
nécessaire.
1
2
3

5786-3. Opérations d’entretien réalisables soi-même
RAV4_OM_OM42A80K_(EK)
XSous le panneau d’instruments (véhicules à conduite à gauche)
Retirez le couvercle.
XSous le panneau d’instruments (véhicules à conduite à droite)
Retirez le couvercle inférieur du
panneau d’instruments.
Retirez le couvercle.

5796-3. Opérations d’entretien réalisables soi-même
6
Entretien et soins
RAV4_OM_OM42A80K_(EK)
XDerrière le panneau d’instruments (véhicules à conduite à gauche)
Déposez le panneau d’instru-
ments.
XDerrière le panneau d’instruments (véhicules à conduite à droite)
Retirez la boîte à gants. ( →P. 571)
Retirez le fusible avec l’outil
d’extraction.
Seuls les fusibles de type A peuvent
être retirés à l’aide de l’outil d’extrac-
tion.
4

5806-3. Opérations d’entretien réalisables soi-même
RAV4_OM_OM42A80K_(EK)
Vérifiez si le fusible est grillé.Fusible normal
Fusible grillé
Types A et B :
Remplacez le fusible grillé par un fusible neuf d’un ampérage adéquat. L’ampérage
est indiqué sur le couvercle de la boîte à fusibles.
Types C et D :
Faites appel à un concessionnaire ou un réparateur Toyota agréé, ou à tout autre
professionnel dûment qualifié et équipé.
5
1
2
XType AXType B
XType CXType D
