TOYOTA RAV4 2015 Manuel du propriétaire (in French)

6016-3. Opérations d’entretien réalisables soi-même
6
Entretien et soins
RAV4_OM_OM42A80K_(EK)■

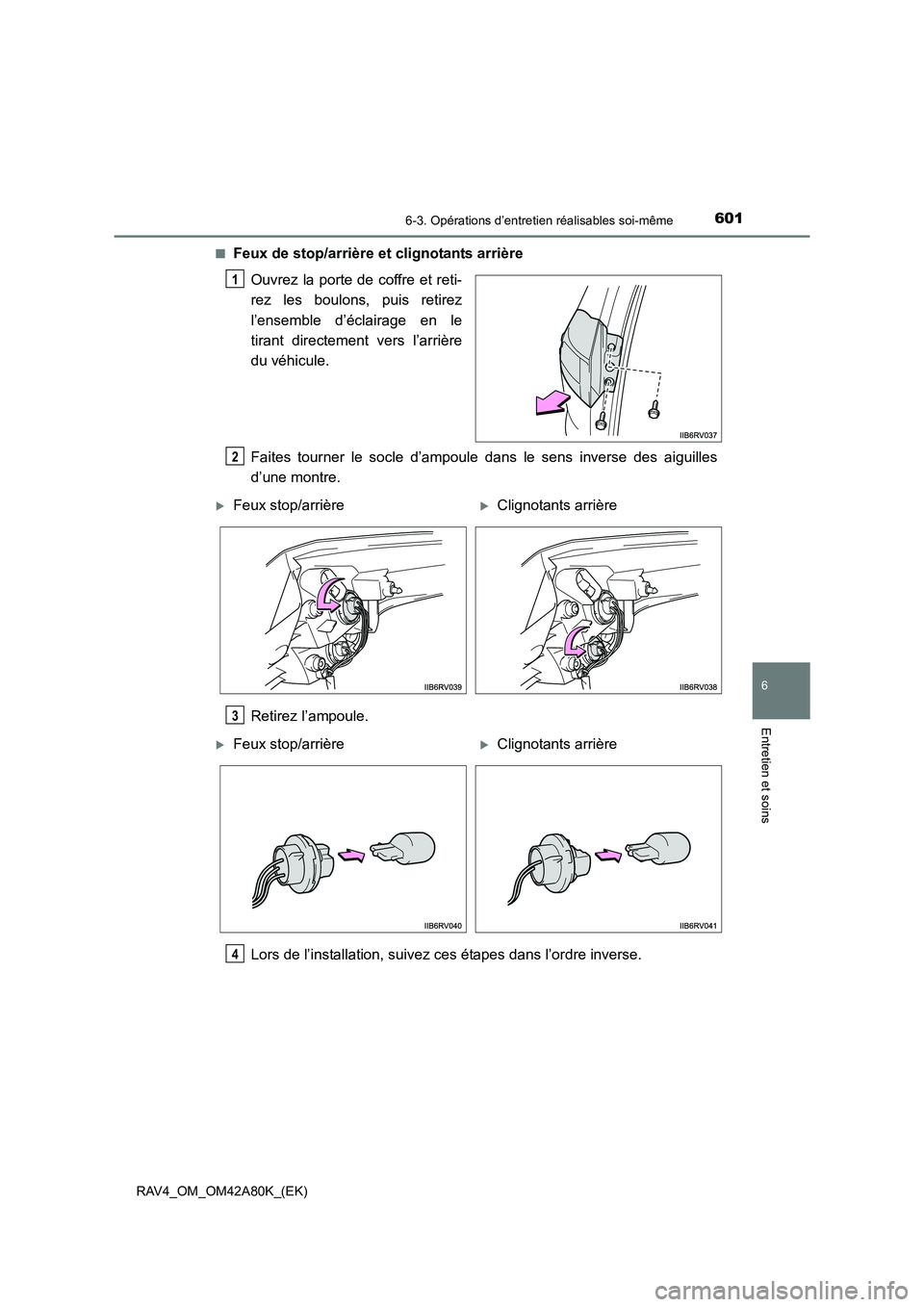

Feux de stop/arrière et clignotants arrière
Ouvrez la porte de coffre et reti-
rez les boulons, puis retirez
l’ensemble d’éclairage en le
tirant directement vers l’arrière
du véhicule.
Faites tourner le socle d’ampoule dans le sens inverse des aiguilles
d’une montre.
Retirez l’ampoule.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
1
2
XFeux stop/arrièreXClignotants arrière
3
XFeux stop/arrièreXClignotants arrière
4

6026-3. Opérations d’entretien réalisables soi-même
RAV4_OM_OM42A80K_(EK)■

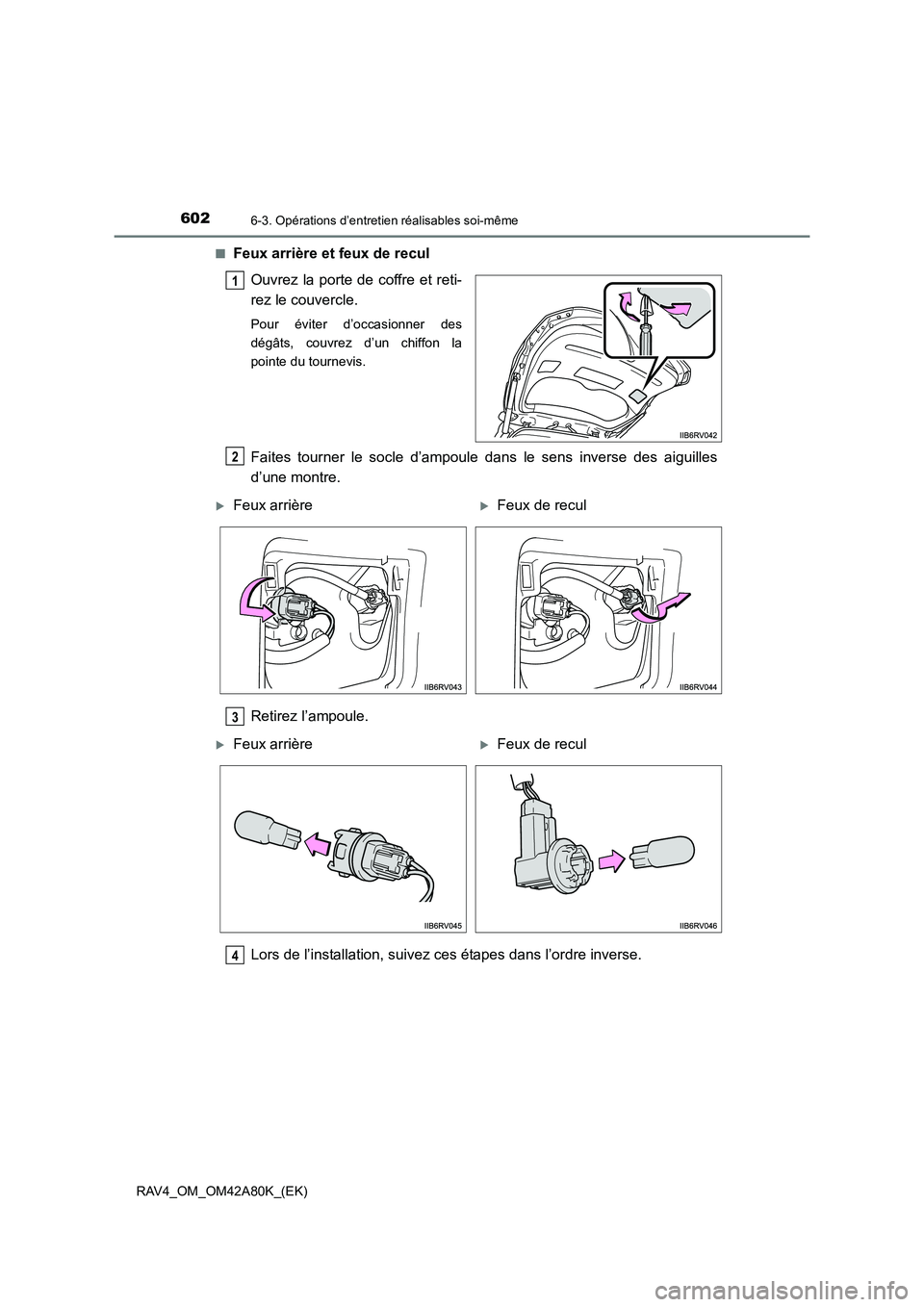

Feux arrière et feux de recul
Ouvrez la porte de coffre et reti-
rez le couvercle.
Pour éviter d’occasionner des
dégâts, couvrez d’un chiffon la
pointe du tournevis.
Faites tourner le socle d’ampoule dans le sens inverse des aiguilles
d’une montre.
Retirez l’ampoule.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
1
2
XFeux arrièreXFeux de recul
3
XFeux arrièreXFeux de recul
4

6036-3. Opérations d’entretien réalisables soi-même
6
Entretien et soins
RAV4_OM_OM42A80K_(EK)■

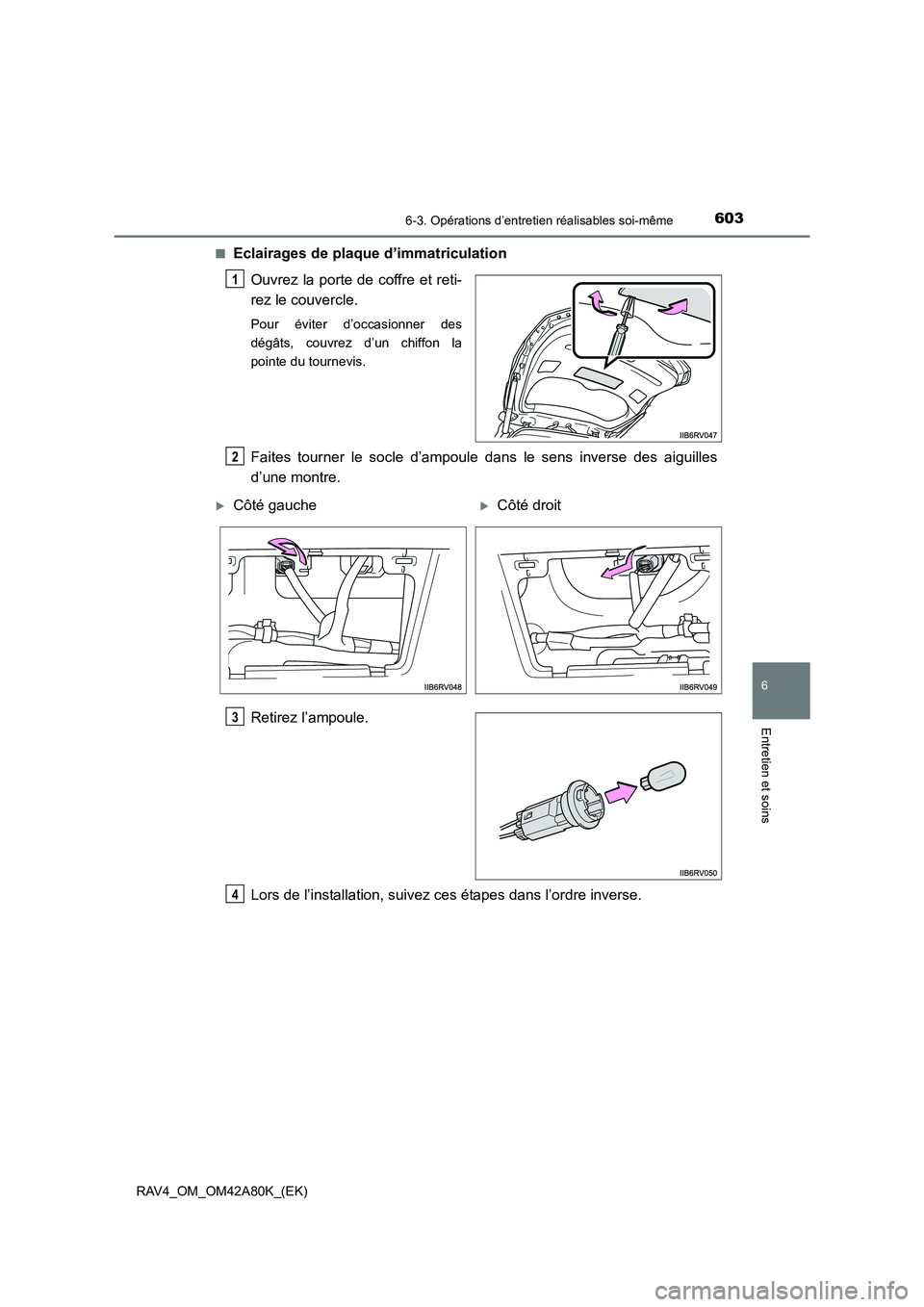

Eclairages de plaque d’immatriculation
Ouvrez la porte de coffre et reti-
rez le couvercle.
Pour éviter d’occasionner des
dégâts, couvrez d’un chiffon la
pointe du tournevis.
Faites tourner le socle d’ampoule dans le sens inverse des aiguilles
d’une montre.
Retirez l’ampoule.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
1
2
XCôté gaucheXCôté droit
3
4

6046-3. Opérations d’entretien réalisables soi-même
RAV4_OM_OM42A80K_(EK)■

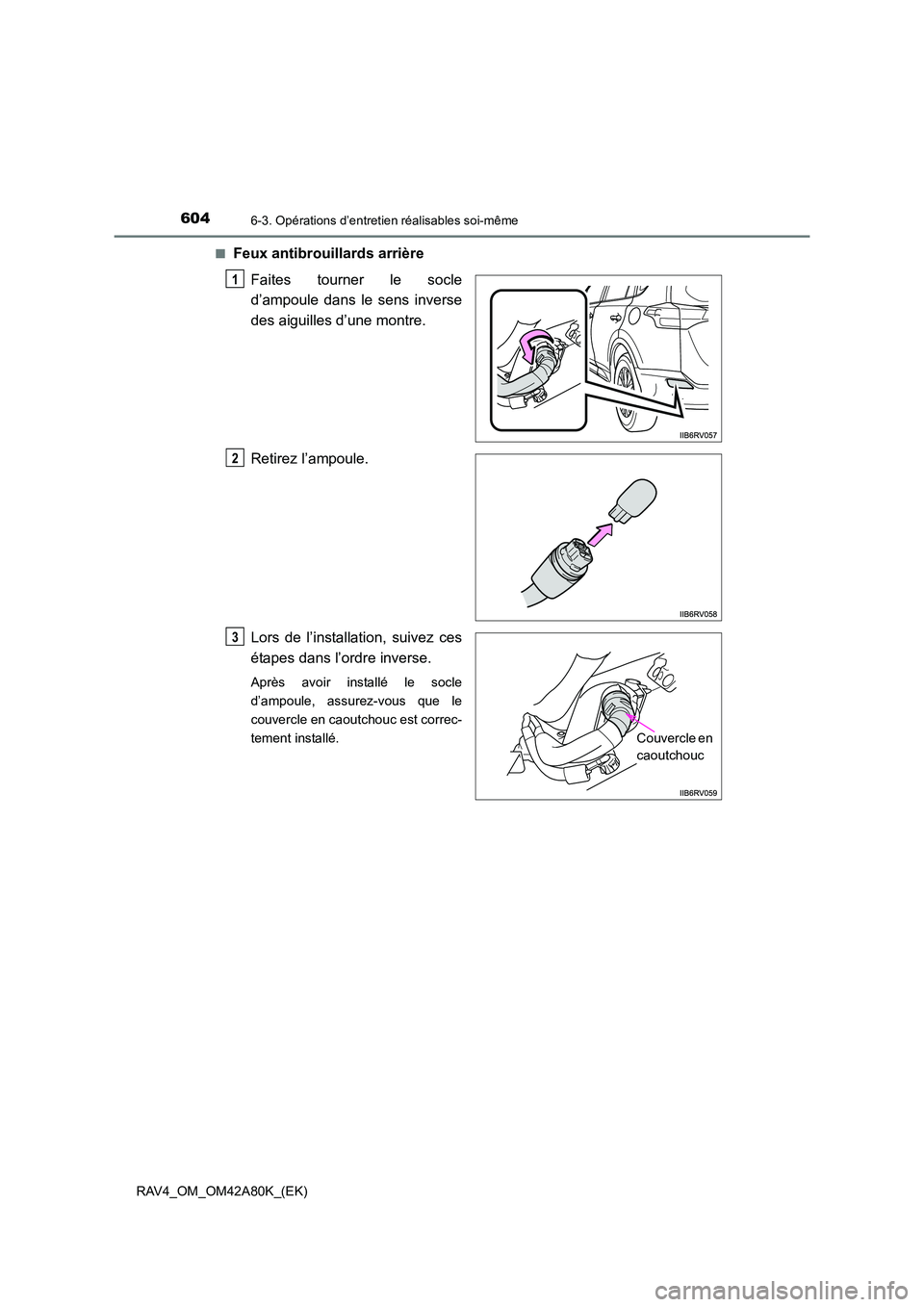

Feux antibrouillards arrière
Faites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre.
Retirez l’ampoule.
Lors de l’installation, suivez ces
étapes dans l’ordre inverse.
Après avoir installé le socle
d’ampoule, assurez-vous que le
couvercle en caoutchouc est correc-
tement installé.
1
2
Couvercle en
caoutchouc
3

6056-3. Opérations d’entretien réalisables soi-même
6
Entretien et soins
RAV4_OM_OM42A80K_(EK)■

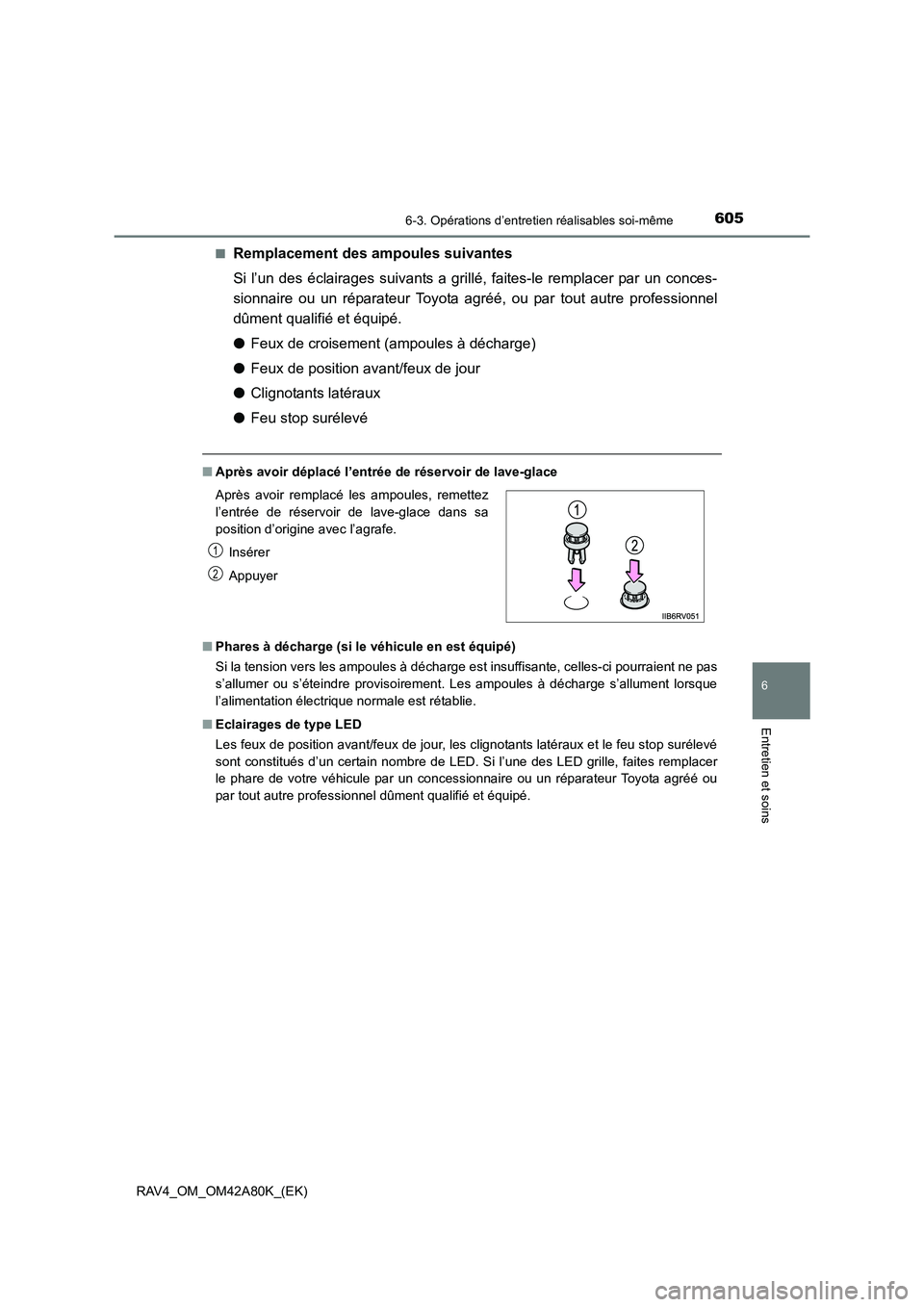

Remplacement des ampoules suivantes
Si l’un des éclairages suivants a grillé, faites-le remplacer par un conces-
sionnaire ou un réparateur Toyota agréé, ou par tout autre professionnel
dûment qualifié et équipé.
●
Feux de croisement (ampoules à décharge)
● Feux de position avant/feux de jour
● Clignotants latéraux
● Feu stop surélevé
■Après avoir déplacé l’entrée de réservoir de lave-glace
■ Phares à décharge (si le véhicule en est équipé)
Si la tension vers les ampoules à décharge est insuffisante, celles-ci pourraient ne pas
s’allumer ou s’éteindre provisoirement. Les ampoules à décharge s’allument lorsque
l’alimentation électrique normale est rétablie.
■ Eclairages de type LED
Les feux de position avant/feux de jour, les clignotants latéraux et le feu stop surélevé
sont constitués d’un certain nombre de LED. Si l’une des LED grille, faites remplacer
le phare de votre véhicule par un concessionnaire ou un réparateur Toyota agréé ou
par tout autre professionnel dûment qualifié et équipé. Après avoir remplacé les ampoules, remettez
l’entrée de réservoir de lave-glace dans sa
position d’origine avec l’agrafe.
Insérer
Appuyer
1
2

6066-3. Opérations d’entretien réalisables soi-même
RAV4_OM_OM42A80K_(EK)■

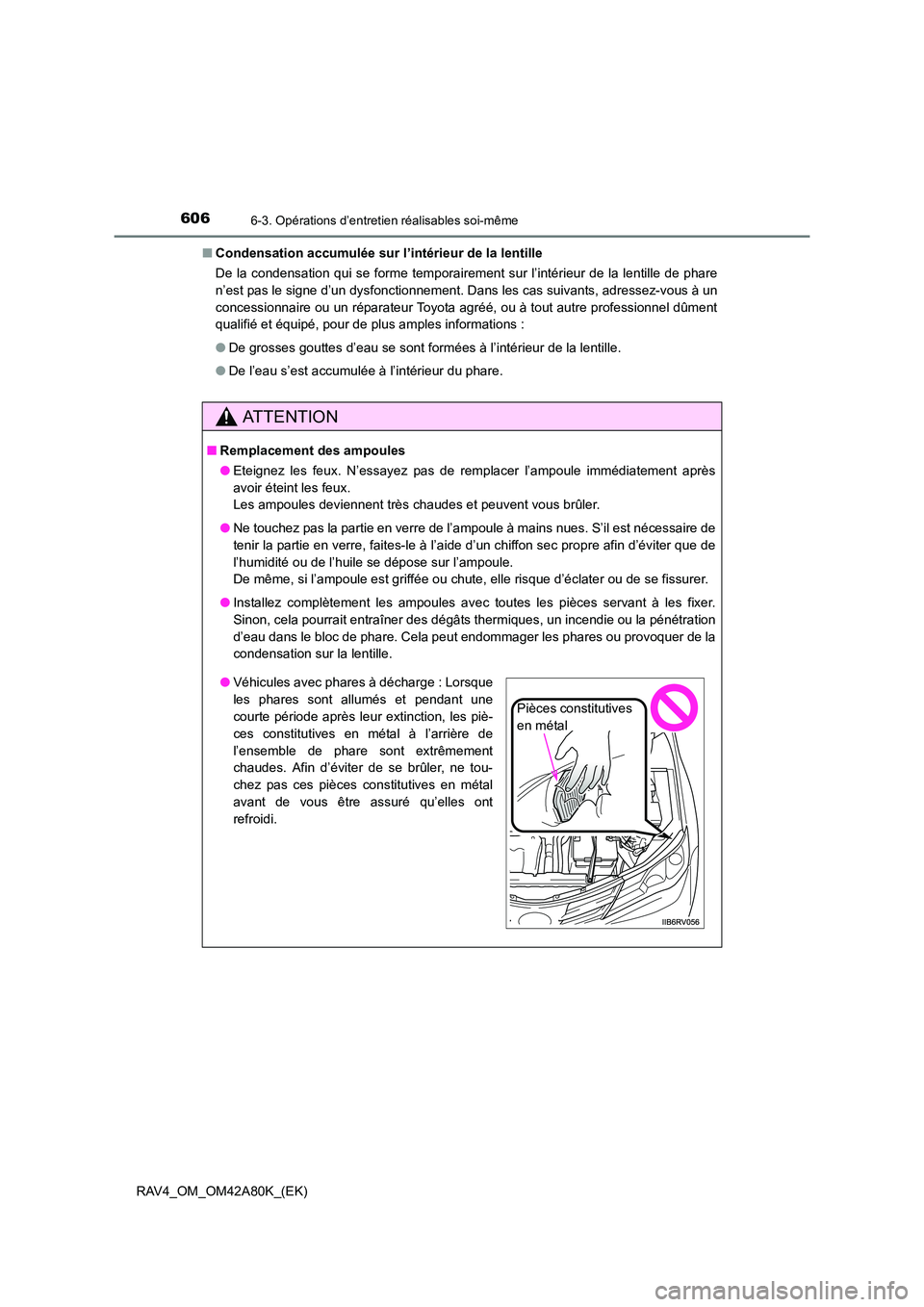

Condensation accumulée sur l’intérieur de la lentille
De la condensation qui se forme temporairement sur l’intérieur de la lentille de phare
n’est pas le signe d’un dysfonctionnement. Dans les cas suivants, adressez-vous à un
concessionnaire ou un réparateur Toyota agréé, ou à tout autre professionnel dûment
qualifié et équipé, pour de plus amples informations :
●De grosses gouttes d’eau se sont formées à l’intérieur de la lentille.
● De l’eau s’est accumulée à l’intérieur du phare.
AT T E N T I O N
■ Remplacement des ampoules
●Eteignez les feux. N’essayez pas de remplacer l’ampoule immédiatement après
avoir éteint les feux.
Les ampoules deviennent très chaudes et peuvent vous brûler.
● Ne touchez pas la partie en verre de l’ampoule à mains nues. S’il est nécessaire de
tenir la partie en verre, faites-le à l’aide d’un chiffon sec propre afin d’éviter que de
l’humidité ou de l’huile se dépose sur l’ampoule.
De même, si l’ampoule est griffée ou chute, elle risque d’éclater ou de se fissurer.
● Installez complètement les ampoules avec toutes les pièces servant à les fixer.
Sinon, cela pourrait entraîner des dégâts thermiques, un incendie ou la pénétration
d’eau dans le bloc de phare. Cela peut endommager les phares ou provoquer de la
condensation sur la lentille.
●Véhicules avec phares à décharge : Lorsque
les phares sont allumés et pendant une
courte période après leur extinction, les piè-
ces constitutives en métal à l’arrière de
l’ensemble de phare sont extrêmement
chaudes. Afin d’éviter de se brûler, ne tou-
chez pas ces pièces constitutives en métal
avant de vous être assuré qu’elles ont
refroidi.
Pièces constitutives
en métal

6076-3. Opérations d’entretien réalisables soi-même
6
Entretien et soins
RAV4_OM_OM42A80K_(EK)

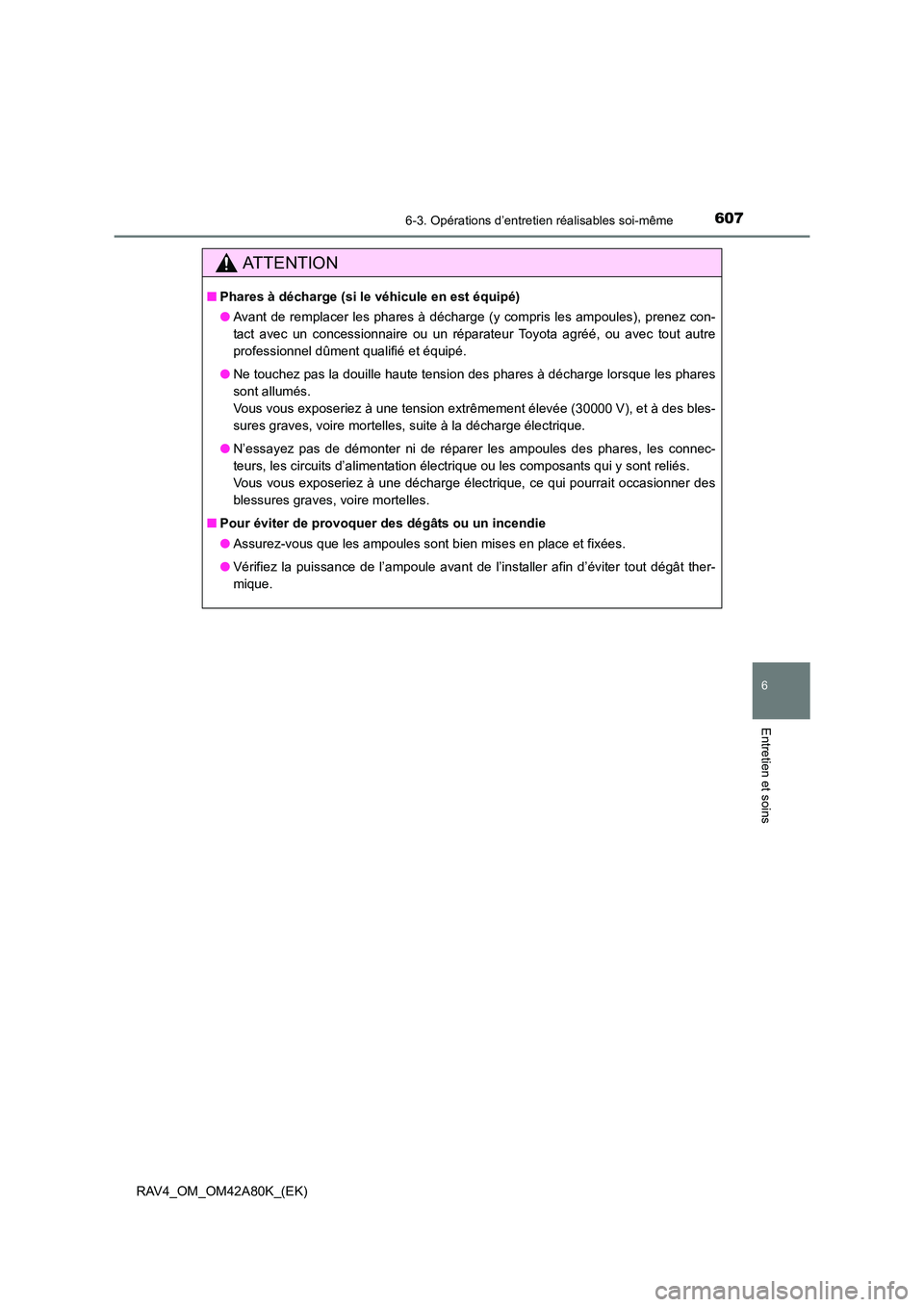

AT T E N T I O N
■Phares à décharge (si le véhicule en est équipé)
● Avant de remplacer les phares à décharge (y compris les ampoules), prenez con-
tact avec un concessionnaire ou un réparateur Toyota agréé, ou avec tout autre
professionnel dûment qualifié et équipé.
● Ne touchez pas la douille haute tension des phares à décharge lorsque les phares
sont allumés.
Vous vous exposeriez à une tension extrêmement élevée (30000 V), et à des bles-
sures graves, voire mortelles, suite à la décharge électrique.
● N’essayez pas de démonter ni de réparer les ampoules des phares, les connec-
teurs, les circuits d’alimentation électrique ou les composants qui y sont reliés.
Vous vous exposeriez à une décharge électrique, ce qui pourrait occasionner des
blessures graves, voire mortelles.
■ Pour éviter de provoquer des dégâts ou un incendie
●Assurez-vous que les ampoules sont bien mises en place et fixées.
● Vérifiez la puissance de l’ampoule avant de l’installer afin d’éviter tout dégât ther-
mique.

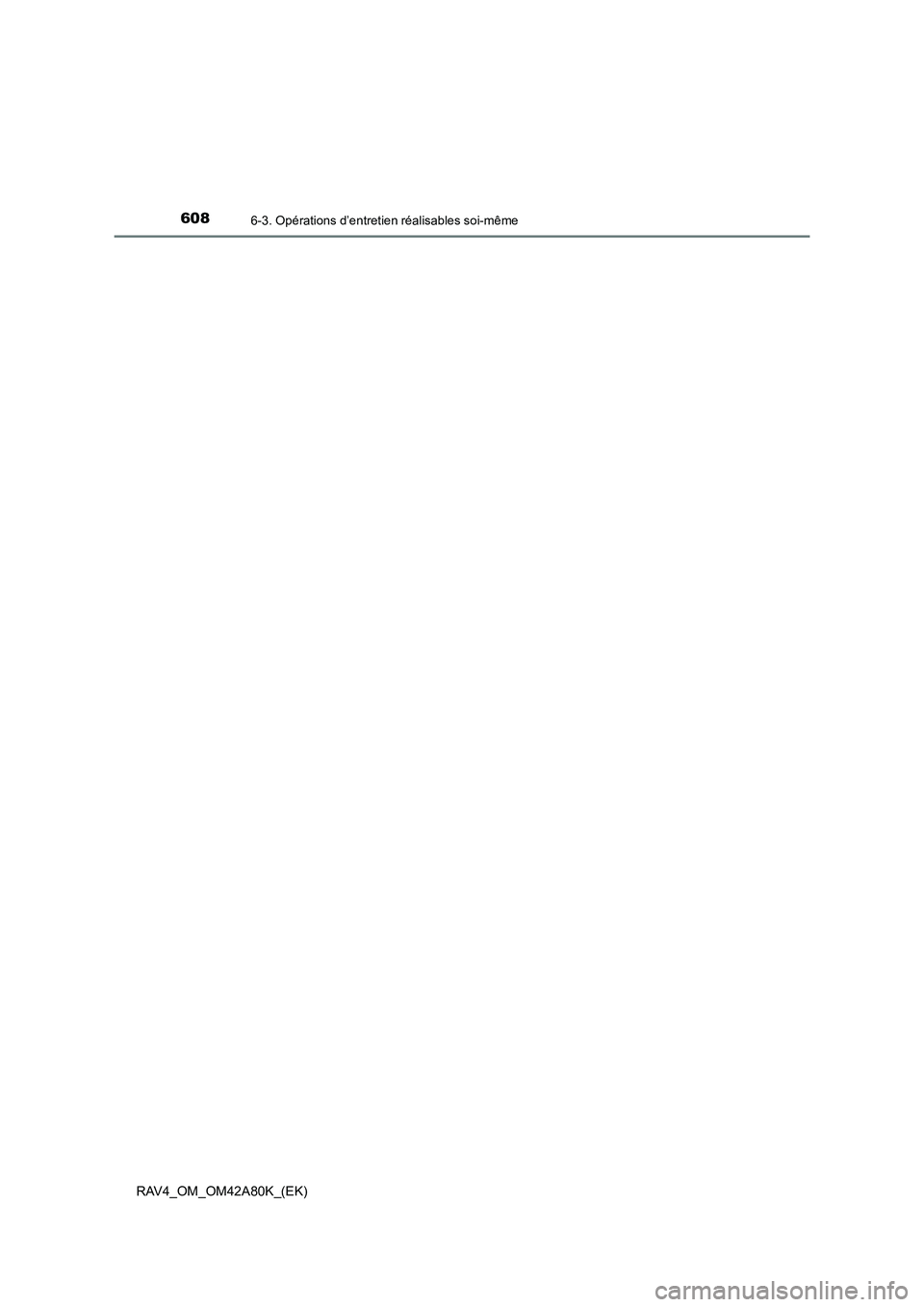

6086-3. Opérations d’entretien réalisables soi-même
RAV4_OM_OM42A80K_(EK)

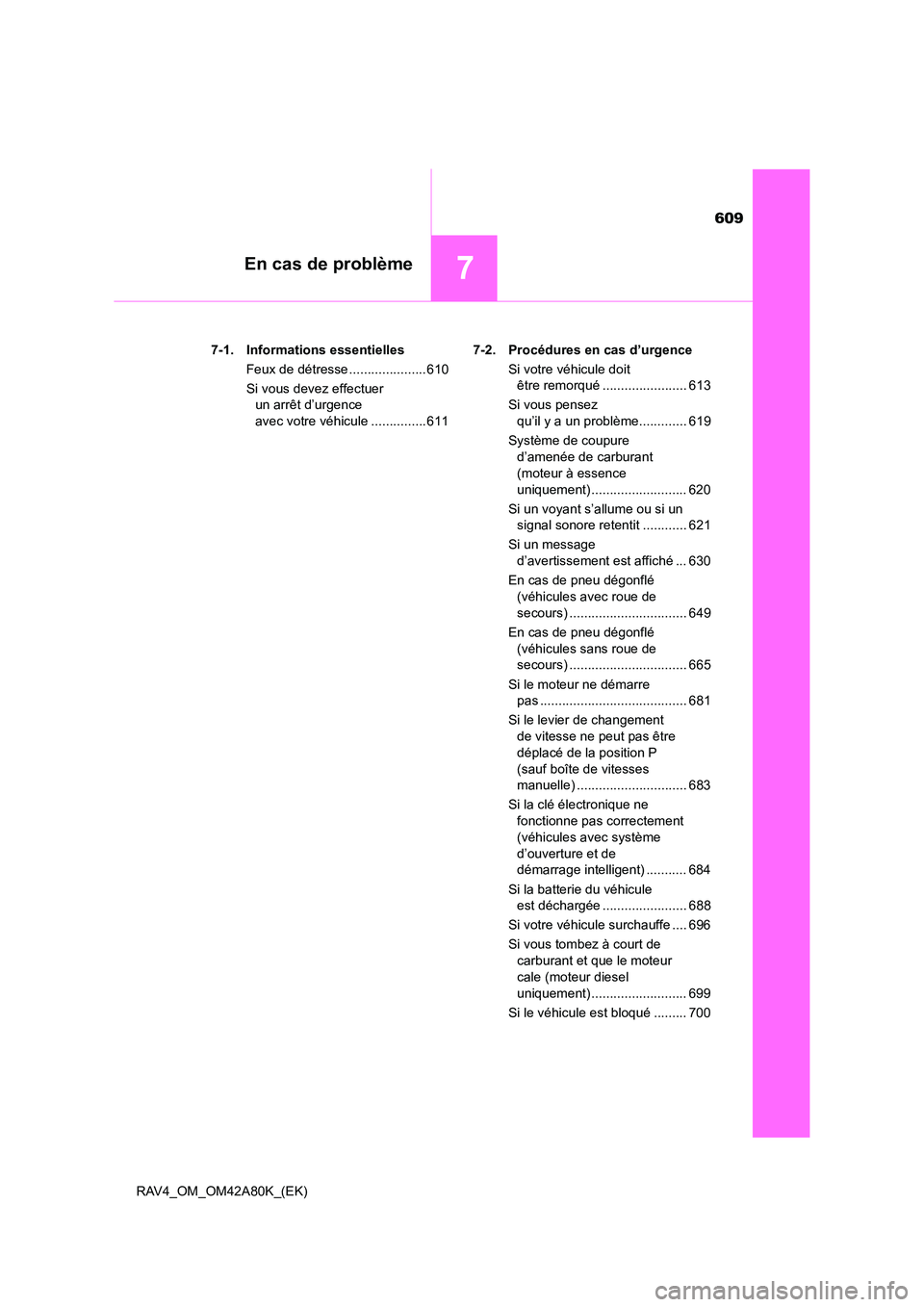

609
7En cas de problème
RAV4_OM_OM42A80K_(EK)7-1. Informations essentielles
Feux de détresse ..................... 610
Si vous devez effectuer un arrêt d’urgence
avec votre véhicule ...............611 7-2. Procédures en
cas d’urgence
Si votre véhicule doit être remorqué ....................... 613
Si vous pensez qu’il y a un problème............. 619
Système de coupure d’amenée de carburant
(moteur à essence
uniquement) .......................... 620
Si un voyant s’allume ou si un signal sonore retentit ............ 621
Si un message d’avertissement est affiché ... 630
En cas de pneu dégonflé (véhicules avec roue de
secours) ................................ 649
En cas de pneu dégonflé (véhicules sans roue de
secours) ................................ 665
Si le moteur ne démarre pas ........................................ 681
Si le levier de changement de vitesse ne peut pas être
déplacé de la position P
(sauf boîte de vitesses
manuelle) .............................. 683
Si la clé électronique ne fonctionne pas correctement
(véhicules avec système
d’ouverture et de
démarrage intelligent) ........... 684
Si la batterie du véhicule est déchargée ....................... 688
Si votre véhicule surchauffe .... 696
Si vous tombez à court de carburant et que le moteur
cale (moteur diesel
uniquement) .......................... 699
Si le véhicule est bloqué ......... 700

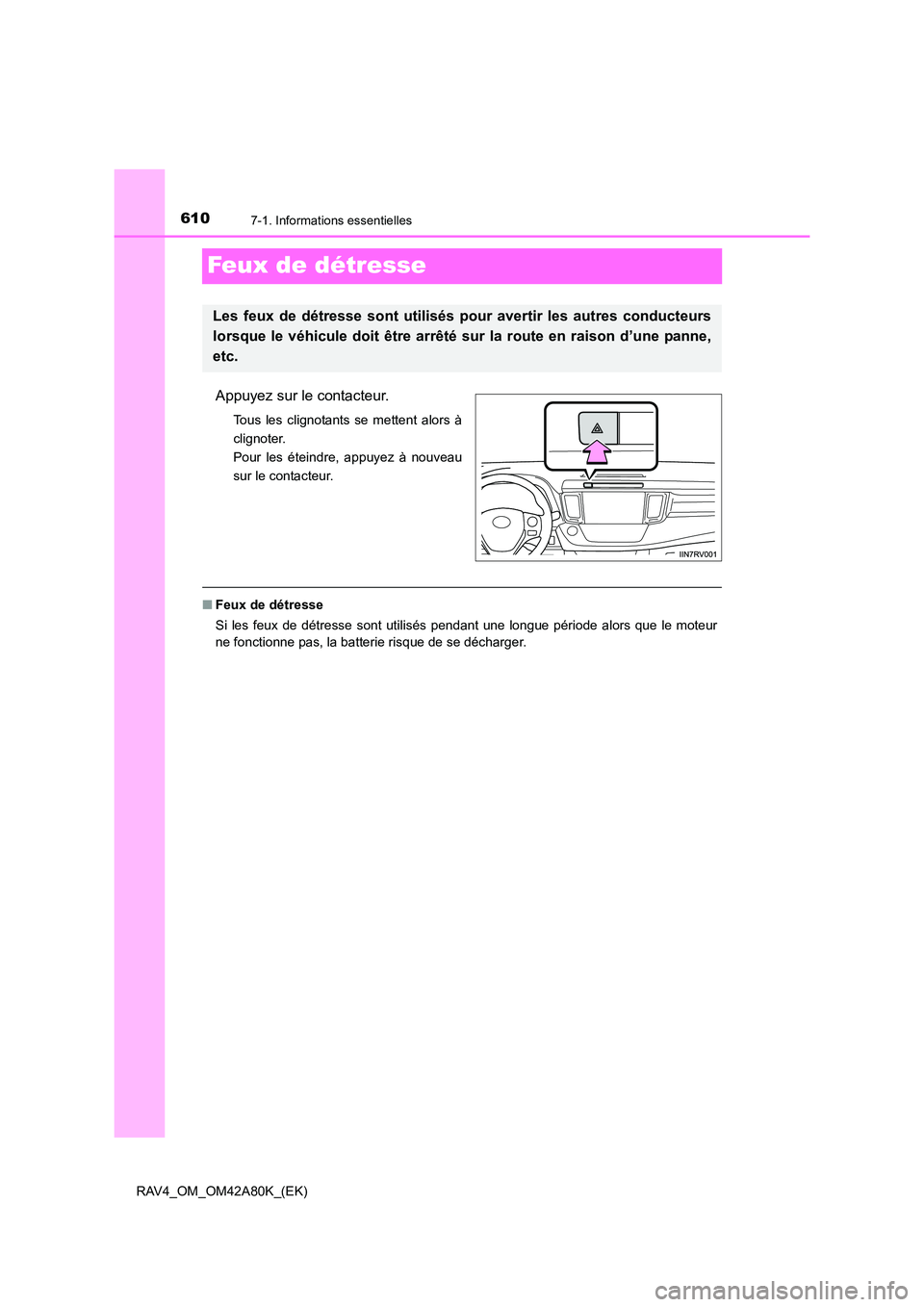

6107-1. Informations essentielles
RAV4_OM_OM42A80K_(EK)
Feux de détresse
Appuyez sur le contacteur.
Tous les clignotants se mettent alors à
clignoter.
Pour les éteindre, appuyez à nouveau
sur le contacteur.
■Feux de détresse
Si les feux de détresse sont utilisés pendant une longue période alors que le moteur
ne fonctionne pas, la batterie risque de se décharger.
Les feux de détresse sont utilisés pour avertir les autres conducteurs
lorsque le véhicule doit être arrêté sur la route en raison d’une panne,
etc.
