TOYOTA RAV4 2016 Betriebsanleitungen (in German)

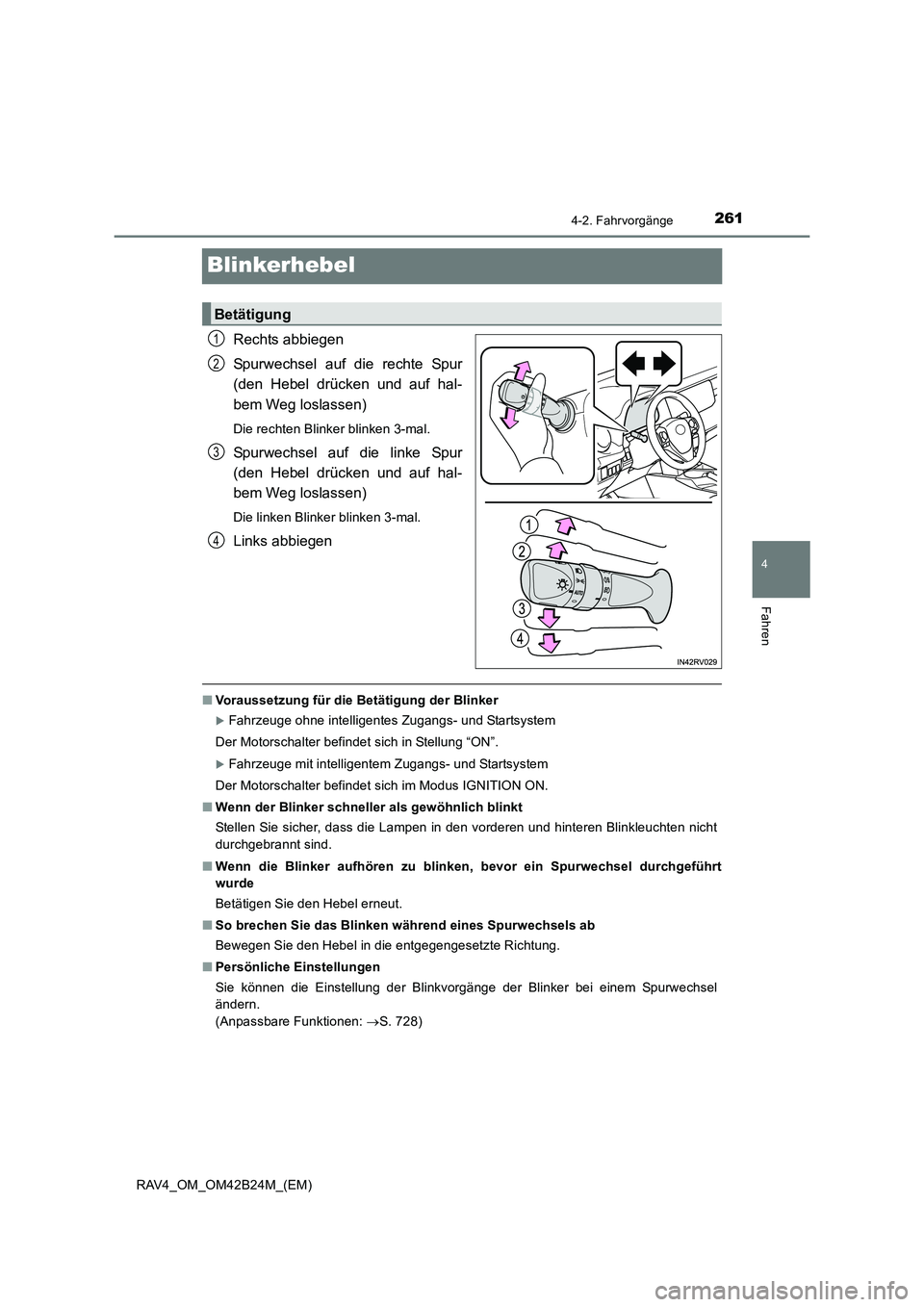

261
4
4-2. Fahrvorgänge
Fahren
RAV4_OM_OM42B24M_(EM)
Blinkerhebel
Rechts abbiegen
Spurwechsel auf die rechte Spur
(den Hebel drücken und auf hal-
bem Weg loslassen)
Die rechten Blinker blinken 3-mal.
Spurwechsel auf die linke Spur
(den Hebel drücken und auf hal-
bem Weg loslassen)
Die linken Blinker blinken 3-mal.
Links abbiegen
■Voraussetzung für die Betätigung der Blinker
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Der Motorschalter befindet sich in Stellung “ON”.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Der Motorschalter befindet sich im Modus IGNITION ON.
■ Wenn der Blinker schneller als gewöhnlich blinkt
Stellen Sie sicher, dass die Lampen in den vorderen und hinteren Blinkleuchten nicht
durchgebrannt sind.
■ Wenn die Blinker aufhören zu blinken, bevor ein Spurwechsel durchgeführt
wurde
Betätigen Sie den Hebel erneut.
■ So brechen Sie das Blinken während eines Spurwechsels ab
Bewegen Sie den Hebel in die entgegengesetzte Richtung.
■ Persönliche Einstellungen
Sie können die Einstellung der Blinkvorgänge der Blinker bei einem Spurwechsel
ändern.
(Anpassbare Funktionen: →S. 728)
Betätigung
1
2
3
4

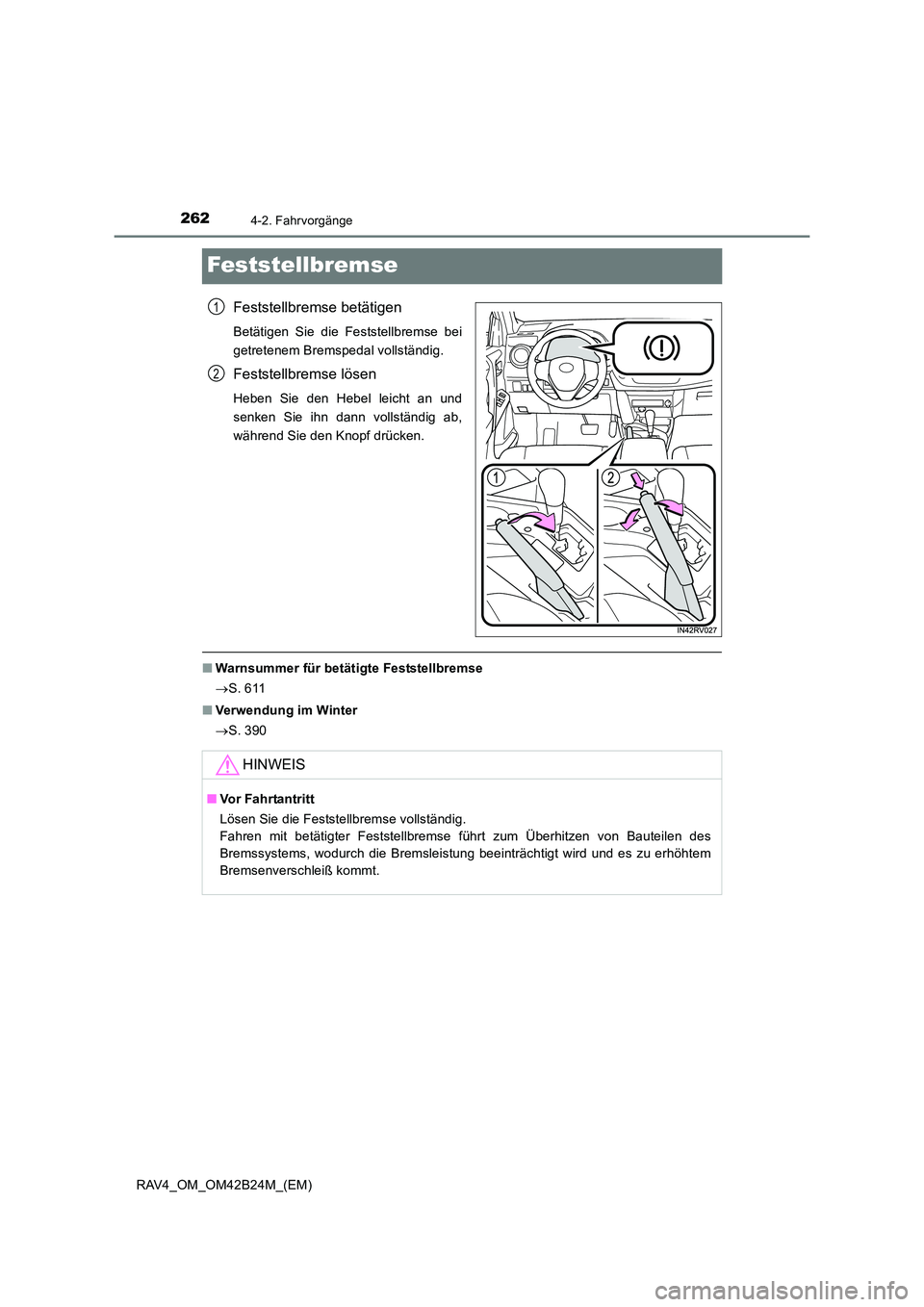

2624-2. Fahrvorgänge
RAV4_OM_OM42B24M_(EM)
Feststellbremse
Feststellbremse betätigen
Betätigen Sie die Feststellbremse bei
getretenem Bremspedal vollständig.
Feststellbremse lösen
Heben Sie den Hebel leicht an und
senken Sie ihn dann vollständig ab,
während Sie den Knopf drücken.
■Warnsummer für betätigte Feststellbremse
→S. 611
■ Verwendung im Winter
→S. 390
1
2
HINWEIS
■ Vor Fahrtantritt
Lösen Sie die Feststellbremse vollständig.
Fahren mit betätigter Feststellbremse führt zum Überhitzen von Bauteilen des
Bremssystems, wodurch die Bremsleistung beeinträchtigt wird und es zu erhöhtem
Bremsenverschleiß kommt.

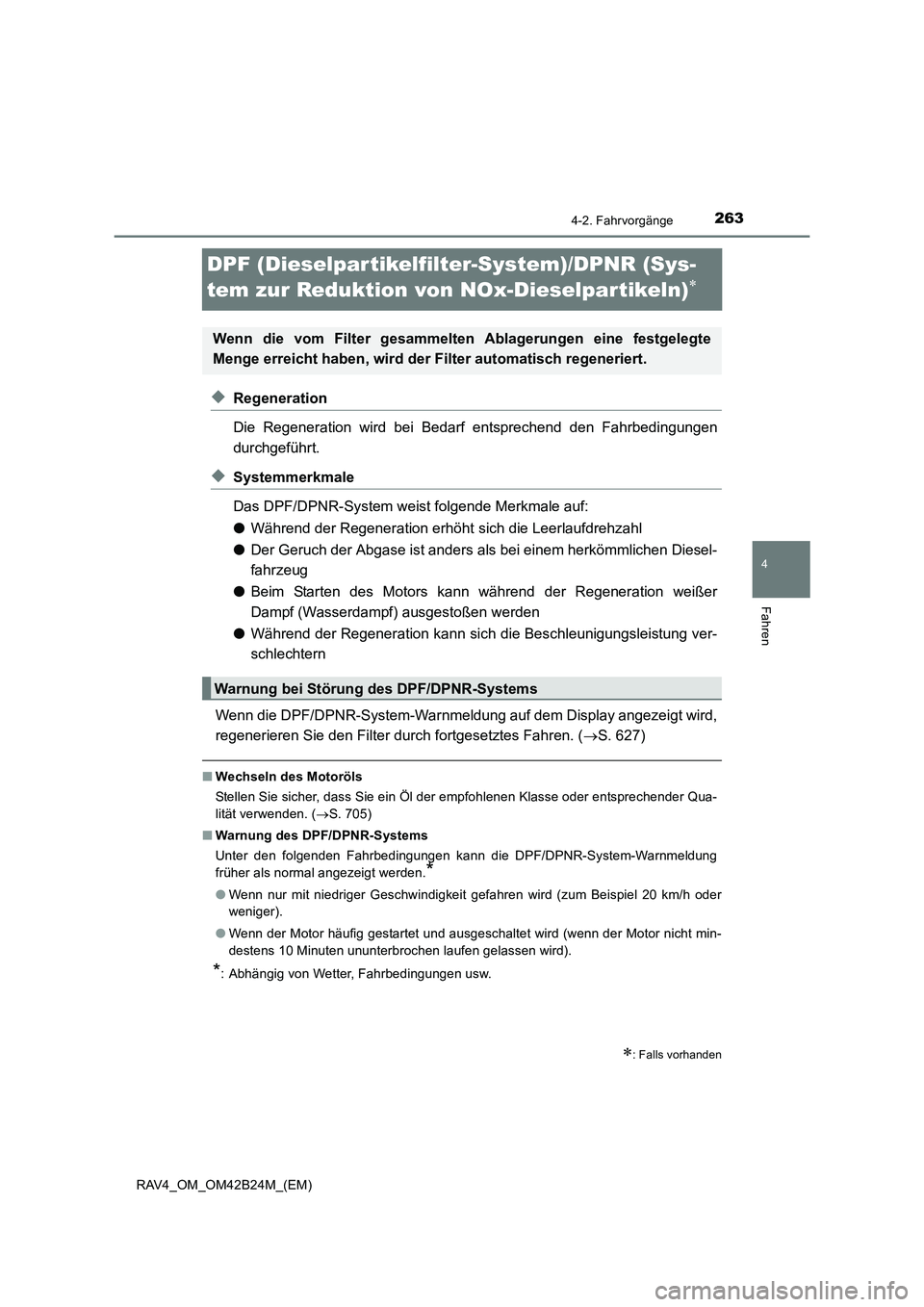

263
4
4-2. Fahrvorgänge
Fahren
RAV4_OM_OM42B24M_(EM)
DPF (Dieselpar tikelfilter-System)/DPNR (Sys-
tem zur Reduktion von NOx-Dieselpartikeln)
∗
◆Regeneration
Die Regeneration wird bei Bedarf entsprechend den Fahrbedingungen
durchgeführt.
◆Systemmerkmale
Das DPF/DPNR-System weist folgende Merkmale auf:
●Während der Regeneration erhöht sich die Leerlaufdrehzahl
● Der Geruch der Abgase ist anders als bei einem herkömmlichen Diesel-
fahrzeug
● Beim Starten des Motors kann während der Regeneration weißer
Dampf (Wasserdampf) ausgestoßen werden
● Während der Regeneration kann sich die Beschleunigungsleistung ver-
schlechtern
Wenn die DPF/DPNR-System-Warnmeldun g auf dem Display angezeigt wird,
regenerieren Sie den Filter durch fortgesetztes Fahren. ( →S. 627)
■ Wechseln des Motoröls
Stellen Sie sicher, dass Sie ein Öl der empfohlenen Klasse oder entsprechender Qua-
lität verwenden. ( →S. 705)
■ Warnung des DPF/DPNR-Systems
Unter den folgenden Fahrbedingungen kann die DPF/DPNR-System-Warnmeldung
früher als normal angezeigt werden.
*
●Wenn nur mit niedriger Geschwindigkeit gefahren wird (zum Beispiel 20 km/h oder
weniger).
● Wenn der Motor häufig gestartet und ausgeschaltet wird (wenn der Motor nicht min-
destens 10 Minuten ununterbrochen laufen gelassen wird).
*: Abhängig von Wetter, Fahrbedingungen usw.
∗: Falls vorhanden
Wenn die vom Filter gesammelten Ablagerungen eine festgelegte
Menge erreicht haben, wird der Filter automatisch regeneriert.
Warnung bei Störung des DPF/DPNR-Systems

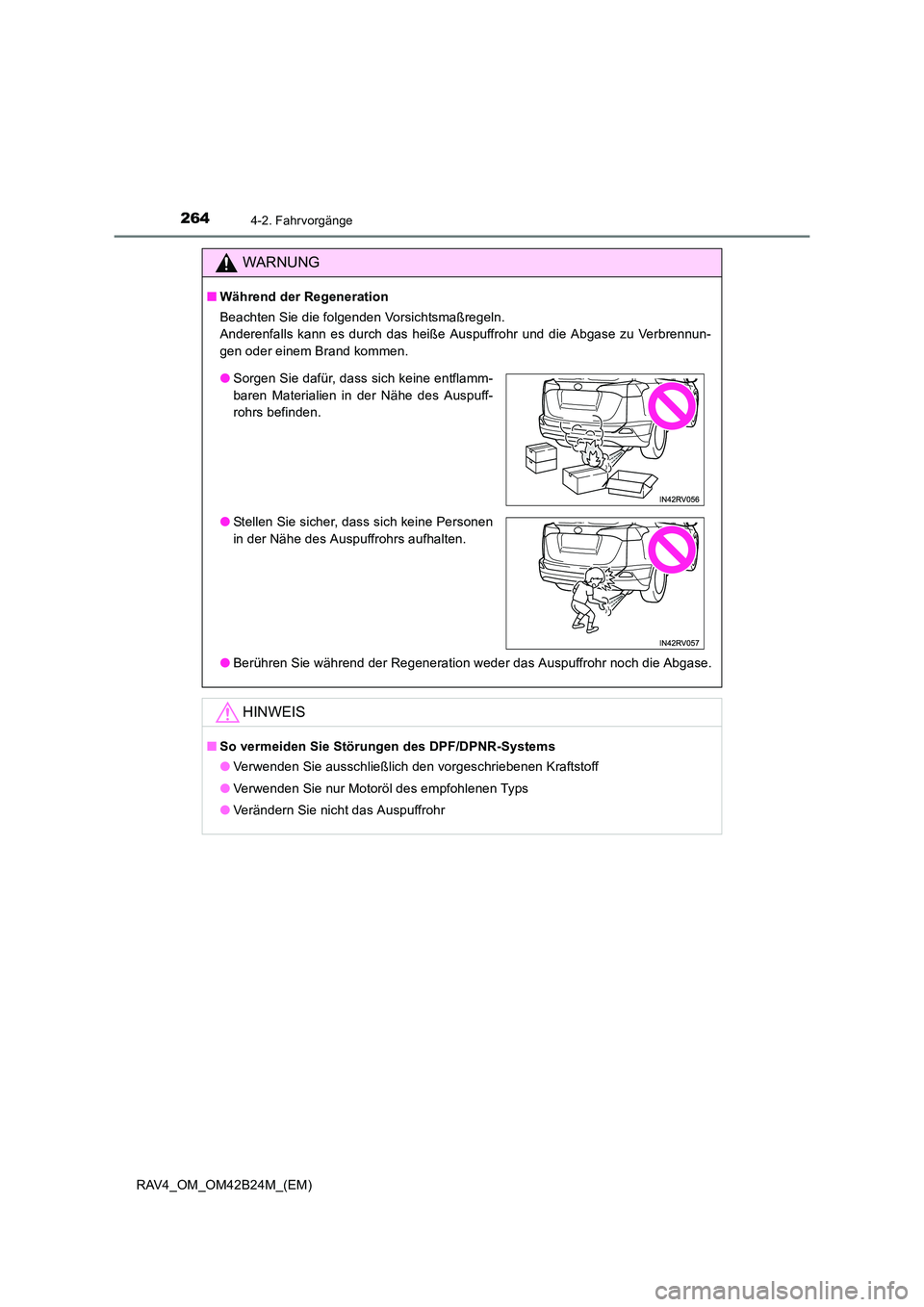

2644-2. Fahrvorgänge
RAV4_OM_OM42B24M_(EM)
WARNUNG
■Während der Regeneration
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es durch das heiße Auspuffrohr und die Abgase zu Verbrennun-
gen oder einem Brand kommen.
●Berühren Sie während der Regeneration weder das Auspuffrohr noch die Abgase.
HINWEIS
■So vermeiden Sie Störungen des DPF/DPNR-Systems
●Verwenden Sie ausschließlich den vorgeschriebenen Kraftstoff
● Verwenden Sie nur Motoröl des empfohlenen Typs
● Verändern Sie nicht das Auspuffrohr
●Sorgen Sie dafür, dass sich keine entflamm-
baren Materialien in der Nähe des Auspuff-
rohrs befinden.
● Stellen Sie sicher, dass sich keine Personen
in der Nähe des Auspuffrohrs aufhalten.

265
4
4-3. Betätigen von Beleuchtung und Scheibenwischern
Fahren
RAV4_OM_OM42B24M_(EM)

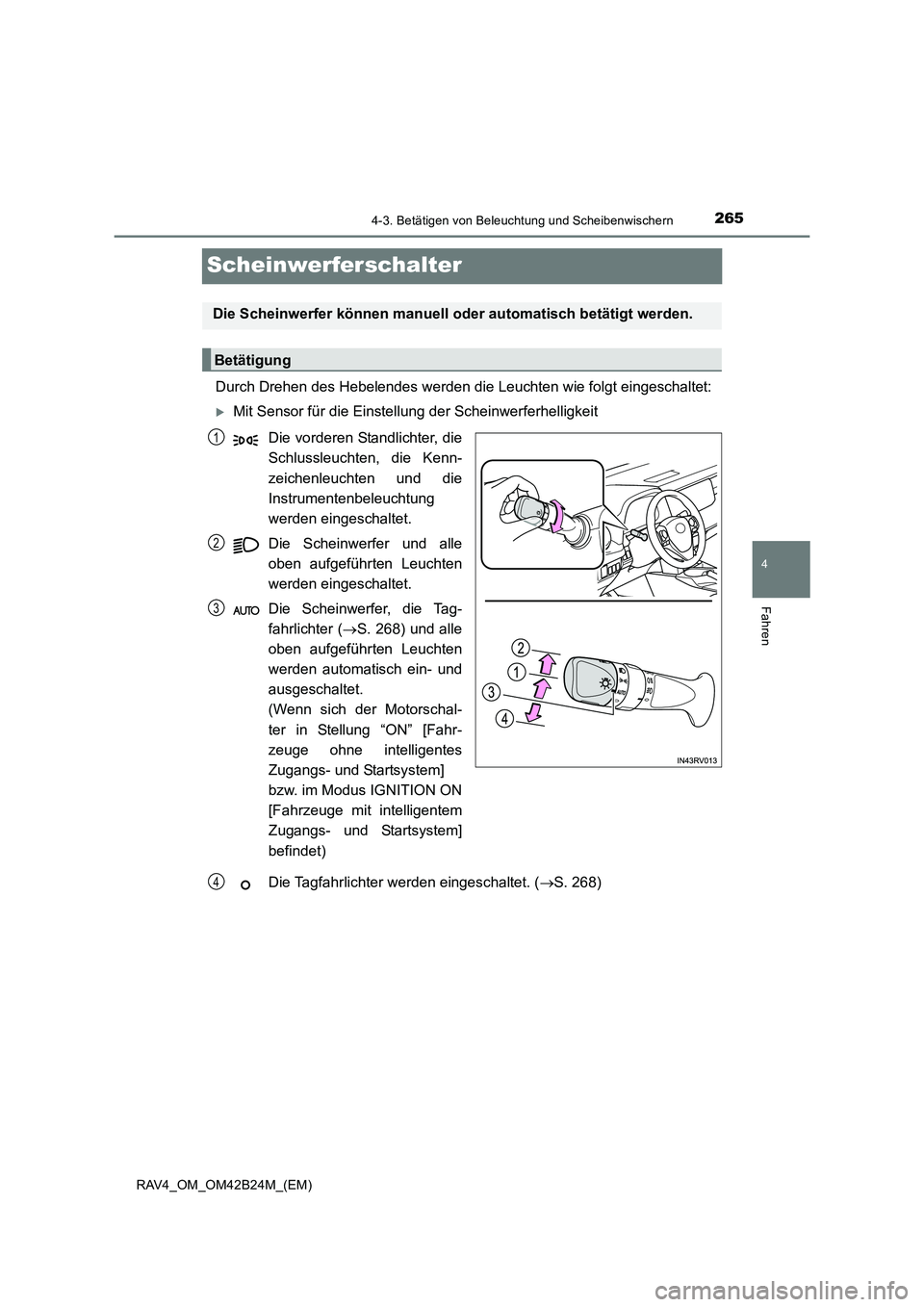

Scheinwerferschalter
Durch Drehen des Hebelendes werden die Leuchten wie folgt eingeschaltet:
XMit Sensor für die Einstellung der ScheinwerferhelligkeitDie vorderen Standlichter, die
Schlussleuchten, die Kenn-
zeichenleuchten und die
Instrumentenbeleuchtung
werden eingeschaltet.
Die Scheinwerfer und alle
oben aufgeführten Leuchten
werden eingeschaltet.
Die Scheinwerfer, die Tag-
fahrlichter ( →S. 268) und alle
oben aufgeführten Leuchten
werden automatisch ein- und
ausgeschaltet.
(Wenn sich der Motorschal-
ter in Stellung “ON” [Fahr-
zeuge ohne intelligentes
Zugangs- und Startsystem]
bzw. im Modus IGNITION ON
[Fahrzeuge mit intelligentem
Zugangs- und Startsystem]
befindet)
Die Tagfahrlichter werden eingeschaltet. ( →S. 268)
Die Scheinwerfer können manuell oder automatisch betätigt werden.
Betätigung
1
2
3
4

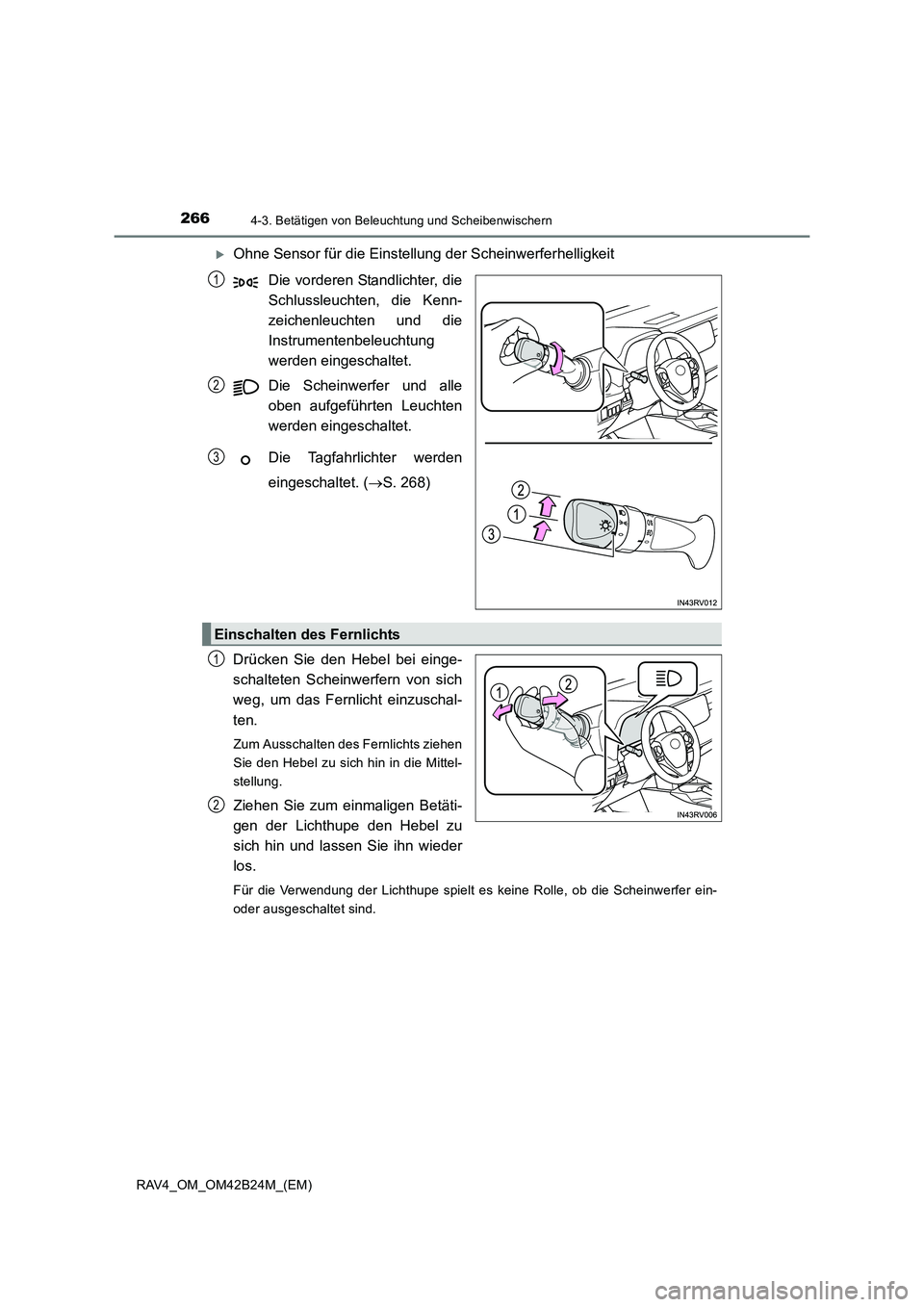

2664-3. Betätigen von Beleuchtung und Scheibenwischern
RAV4_OM_OM42B24M_(EM)
XOhne Sensor für die Einstellung der Scheinwerferhelligkeit
Die vorderen Standlichter, die
Schlussleuchten, die Kenn-
zeichenleuchten und die
Instrumentenbeleuchtung
werden eingeschaltet.
Die Scheinwerfer und alle
oben aufgeführten Leuchten
werden eingeschaltet.
Die Tagfahrlichter werden
eingeschaltet. ( →S. 268)
Drücken Sie den Hebel bei einge-
schalteten Scheinwerfern von sich
weg, um das Fernlicht einzuschal-
ten.
Zum Ausschalten des Fernlichts ziehen
Sie den Hebel zu sich hin in die Mittel-
stellung.
Ziehen Sie zum einmaligen Betäti-
gen der Lichthupe den Hebel zu
sich hin und lassen Sie ihn wieder
los.
Für die Verwendung der Lichthupe spielt es keine Rolle, ob die Scheinwerfer ein-
oder ausgeschaltet sind.
1
2
3
Einschalten des Fernlichts
1
2

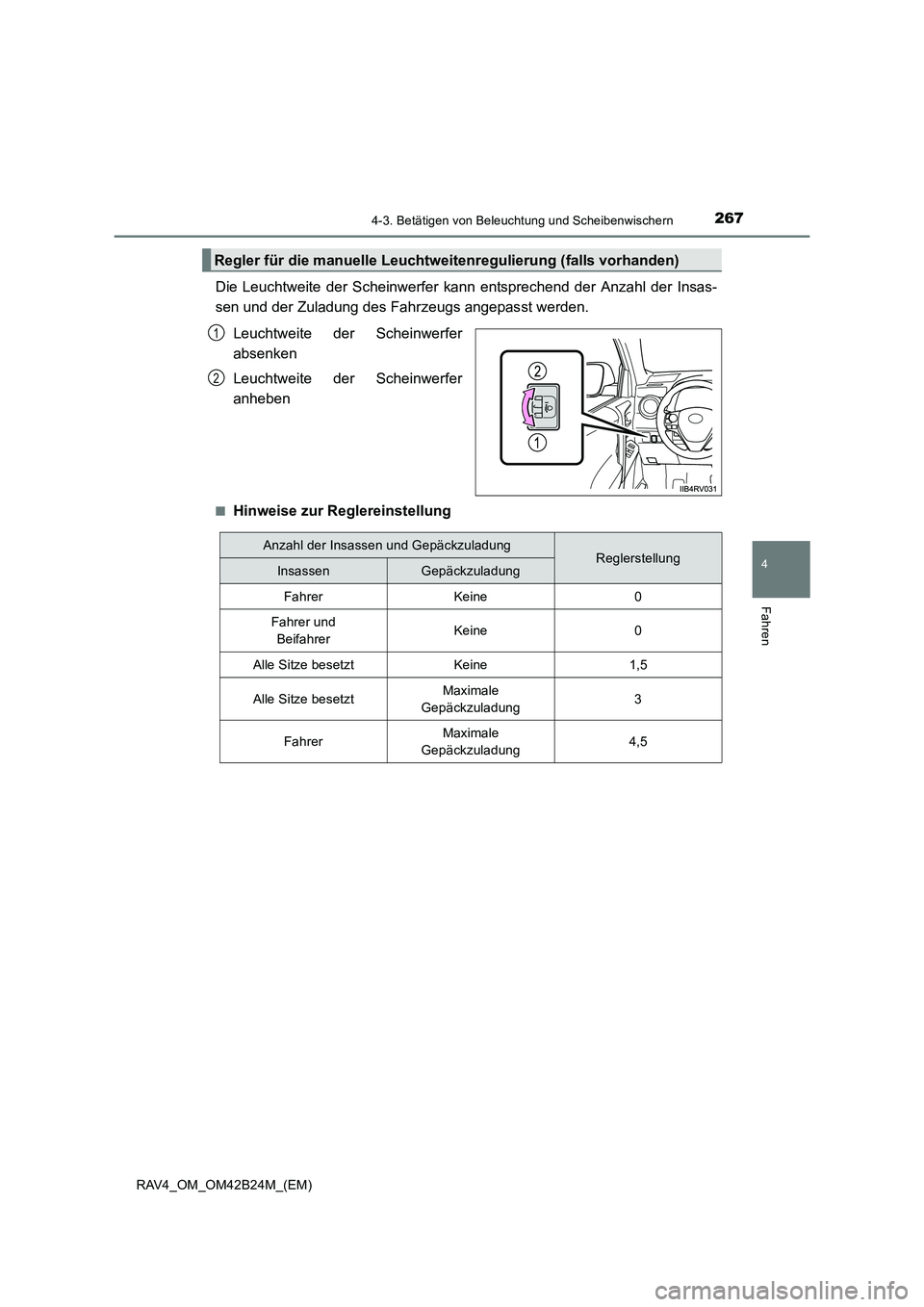

2674-3. Betätigen von Beleuchtung und Scheibenwischern
4
Fahren
RAV4_OM_OM42B24M_(EM)
Die Leuchtweite der Scheinwerfer kann entsprechend der Anzahl der Insas-
sen und der Zuladung des Fahrzeugs angepasst werden.Leuchtweite der Scheinwerfer
absenken
Leuchtweite der Scheinwerfer
anheben
■Hinweise zur Reglereinstellung
Regler für die manuelle Leuchtweitenregulierung (falls vorhanden)
1
2
Anzahl der Insassen und GepäckzuladungReglerstellungInsassenGepäckzuladung
FahrerKeine0
Fahrer und BeifahrerKeine0
Alle Sitze besetztKeine1,5
Alle Sitze besetztMaximale
Gepäckzuladung3
FahrerMaximale
Gepäckzuladung4,5

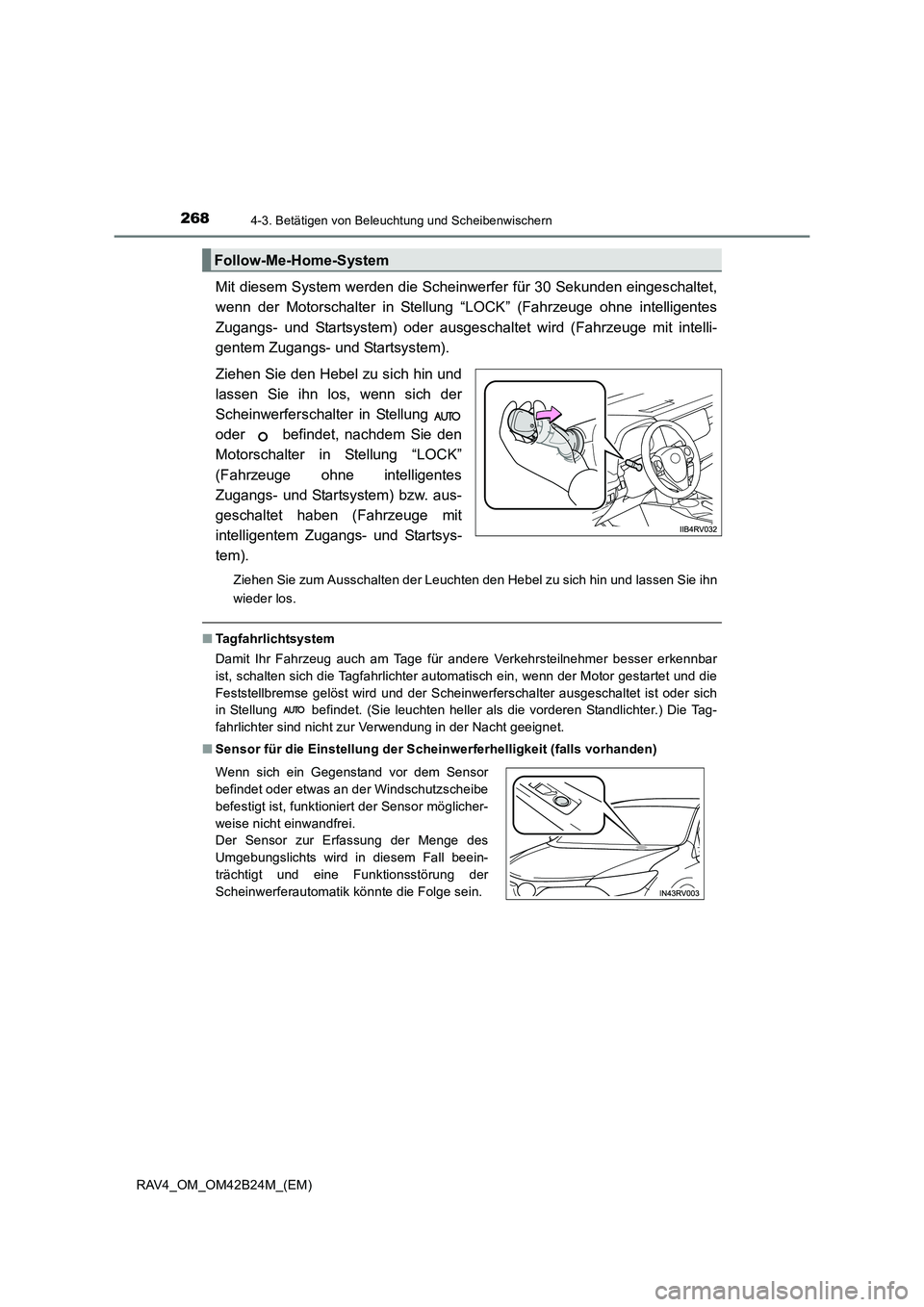

2684-3. Betätigen von Beleuchtung und Scheibenwischern
RAV4_OM_OM42B24M_(EM)
Mit diesem System werden die Scheinwerfer für 30 Sekunden eingeschaltet,
wenn der Motorschalter in Stellung “LOCK” (Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) oder ausgeschaltet wird (Fahrzeuge mit intelli-
gentem Zugangs- und Startsystem).
Ziehen Sie den Hebel zu sich hin und
lassen Sie ihn los, wenn sich der
Scheinwerferschalter in Stellung
oder befindet, nachdem Sie den
Motorschalter in Stellung “LOCK”
(Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) bzw. aus-
geschaltet haben (Fahrzeuge mit
intelligentem Zugangs- und Startsys-
tem).
Ziehen Sie zum Ausschalten der Leuchten den Hebel zu sich hin und lassen Sie ihn
wieder los.
■Tagfahrlichtsystem
Damit Ihr Fahrzeug auch am Tage für andere Verkehrsteilnehmer besser erkennbar
ist, schalten sich die Tagfahrlichter automatisch ein, wenn der Motor gestartet und die
Feststellbremse gelöst wird und der Scheinwerferschalter ausgeschaltet ist oder sich
in Stellung befindet. (Sie leuchten heller als die vorderen Standlichter.) Die Tag-
fahrlichter sind nicht zur Verwendung in der Nacht geeignet.
■ Sensor für die Einstellung der Scheinwerferhelligkeit (falls vorhanden)
Follow-Me-Home-System
Wenn sich ein Gegenstand vor dem Sensor
befindet oder etwas an der Windschutzscheibe
befestigt ist, funktioniert der Sensor möglicher-
weise nicht einwandfrei.
Der Sensor zur Erfassung der Menge des
Umgebungslichts wird in diesem Fall beein-
trächtigt und eine Funktionsstörung der
Scheinwerferautomatik könnte die Folge sein.

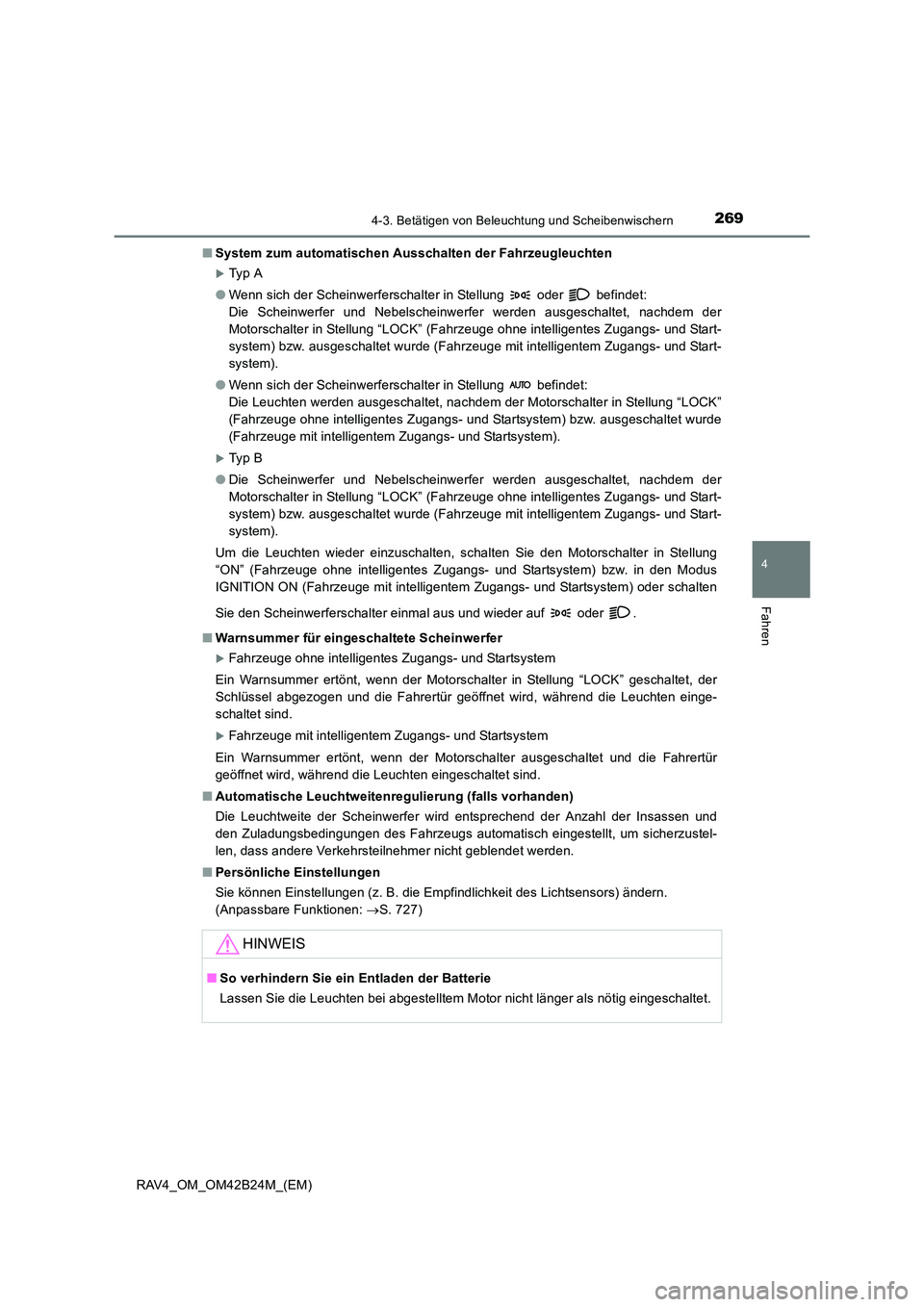

2694-3. Betätigen von Beleuchtung und Scheibenwischern
4
Fahren
RAV4_OM_OM42B24M_(EM)■
System zum automatischen Ausschalten der Fahrzeugleuchten
XTy p A
● Wenn sich der Scheinwerferschalter in Stellung oder befindet:
Die Scheinwerfer und Nebelscheinwerfer werden ausgeschaltet, nachdem der
Motorschalter in Stellung “LOCK” (Fahrzeuge ohne intelligentes Zugangs- und Start-
system) bzw. ausgeschaltet wurde (Fahrzeuge mit intelligentem Zugangs- und Start-
system).
● Wenn sich der Scheinwerferschalter in Stellung befindet:
Die Leuchten werden ausgeschaltet, nachdem der Motorschalter in Stellung “LOCK”
(Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. ausgeschaltet wurde
(Fahrzeuge mit intelligentem Zugangs- und Startsystem).
XTy p B
● Die Scheinwerfer und Nebelscheinwerfer werden ausgeschaltet, nachdem der
Motorschalter in Stellung “LOCK” (Fahrzeuge ohne intelligentes Zugangs- und Start-
system) bzw. ausgeschaltet wurde (Fahrzeuge mit intelligentem Zugangs- und Start-
system).
Um die Leuchten wieder einzuschalten, schalten Sie den Motorschalter in Stellung
“ON” (Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. in den Modus
IGNITION ON (Fahrzeuge mit intelligentem Zugangs- und Startsystem) oder schalten
Sie den Scheinwerferschalter einmal aus und wieder auf oder .
■ Warnsummer für eingeschaltete Scheinwerfer
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Ein Warnsummer ertönt, wenn der Motorschalter in Stellung “LOCK” geschaltet, der
Schlüssel abgezogen und die Fahrertür geöffnet wird, während die Leuchten einge-
schaltet sind.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Ein Warnsummer ertönt, wenn der Motorschalter ausgeschaltet und die Fahrertür
geöffnet wird, während die Leuchten eingeschaltet sind.
■ Automatische Leuchtweitenregulierung (falls vorhanden)
Die Leuchtweite der Scheinwerfer wird entsprechend der Anzahl der Insassen und
den Zuladungsbedingungen des Fahrzeugs automatisch eingestellt, um sicherzustel-
len, dass andere Verkehrsteilnehmer nicht geblendet werden.
■ Persönliche Einstellungen
Sie können Einstellungen (z. B. die Empfindlichkeit des Lichtsensors) ändern.
(Anpassbare Funktionen: →S. 727)
HINWEIS
■ So verhindern Sie ein Entladen der Batterie
Lassen Sie die Leuchten bei abgestelltem Motor nicht länger als nötig eingeschaltet.

2704-3. Betätigen von Beleuchtung und Scheibenwischern
RAV4_OM_OM42B24M_(EM)

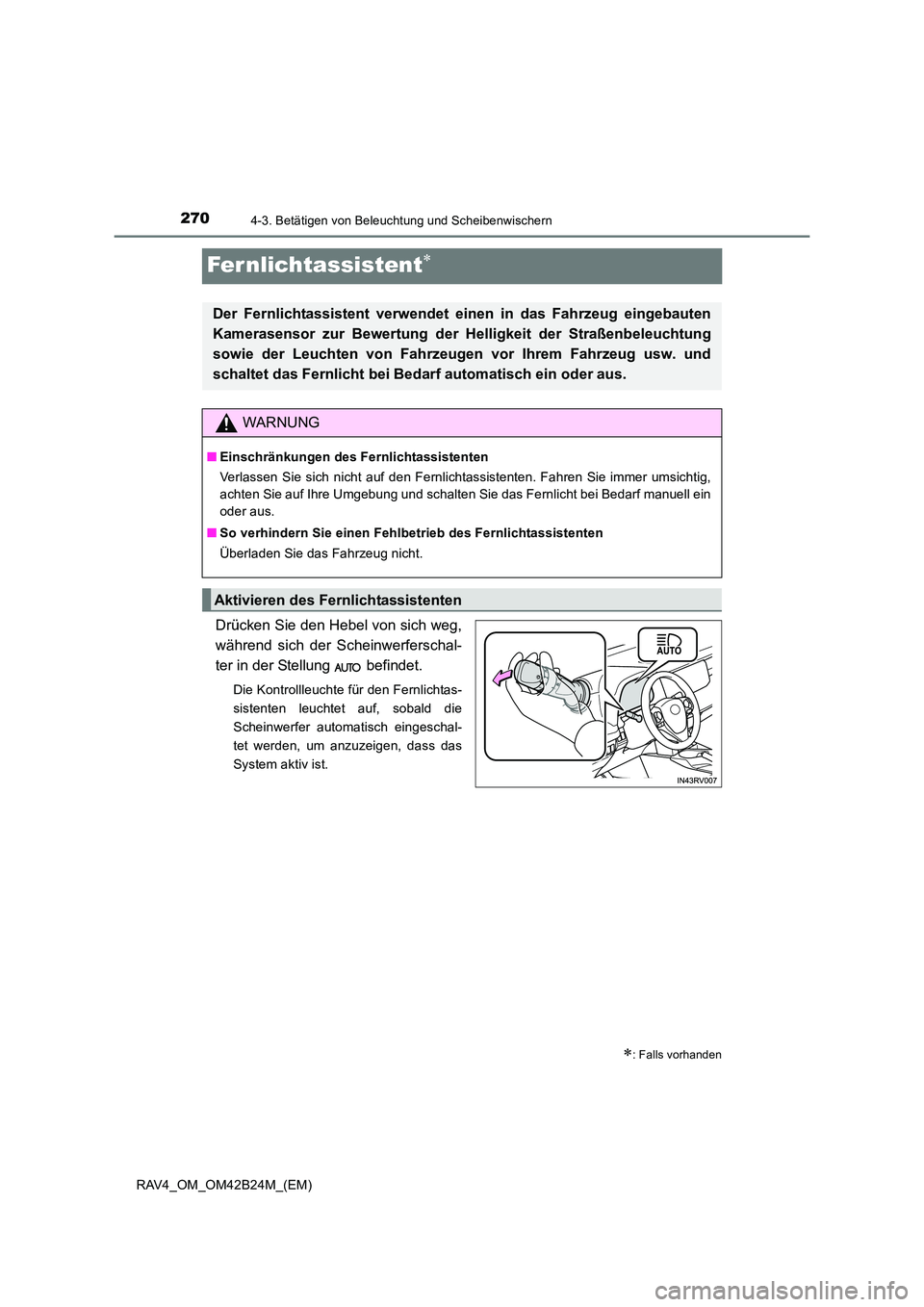

Fer nlichtassistent∗
Drücken Sie den Hebel von sich weg,
während sich der Scheinwerferschal-
ter in der Stellung befindet.
Die Kontrollleuchte für den Fernlichtas-
sistenten leuchtet auf, sobald die
Scheinwerfer automatisch eingeschal-
tet werden, um anzuzeigen, dass das
System aktiv ist.
∗: Falls vorhanden
Der Fernlichtassistent verwendet einen in das Fahrzeug eingebauten
Kamerasensor zur Bewertung der Helligkeit der Straßenbeleuchtung
sowie der Leuchten von Fahrzeugen vor Ihrem Fahrzeug usw. und
schaltet das Fernlicht bei Bedarf automatisch ein oder aus.
WARNUNG
■Einschränkungen des Fernlichtassistenten
Verlassen Sie sich nicht auf den Fernlichtassistenten. Fahren Sie immer umsichtig,
achten Sie auf Ihre Umgebung und schalten Sie das Fernlicht bei Bedarf manuell ein
oder aus.
■ So verhindern Sie einen Fehlbetrieb des Fernlichtassistenten
Überladen Sie das Fahrzeug nicht.
Aktivieren des Fernlichtassistenten
