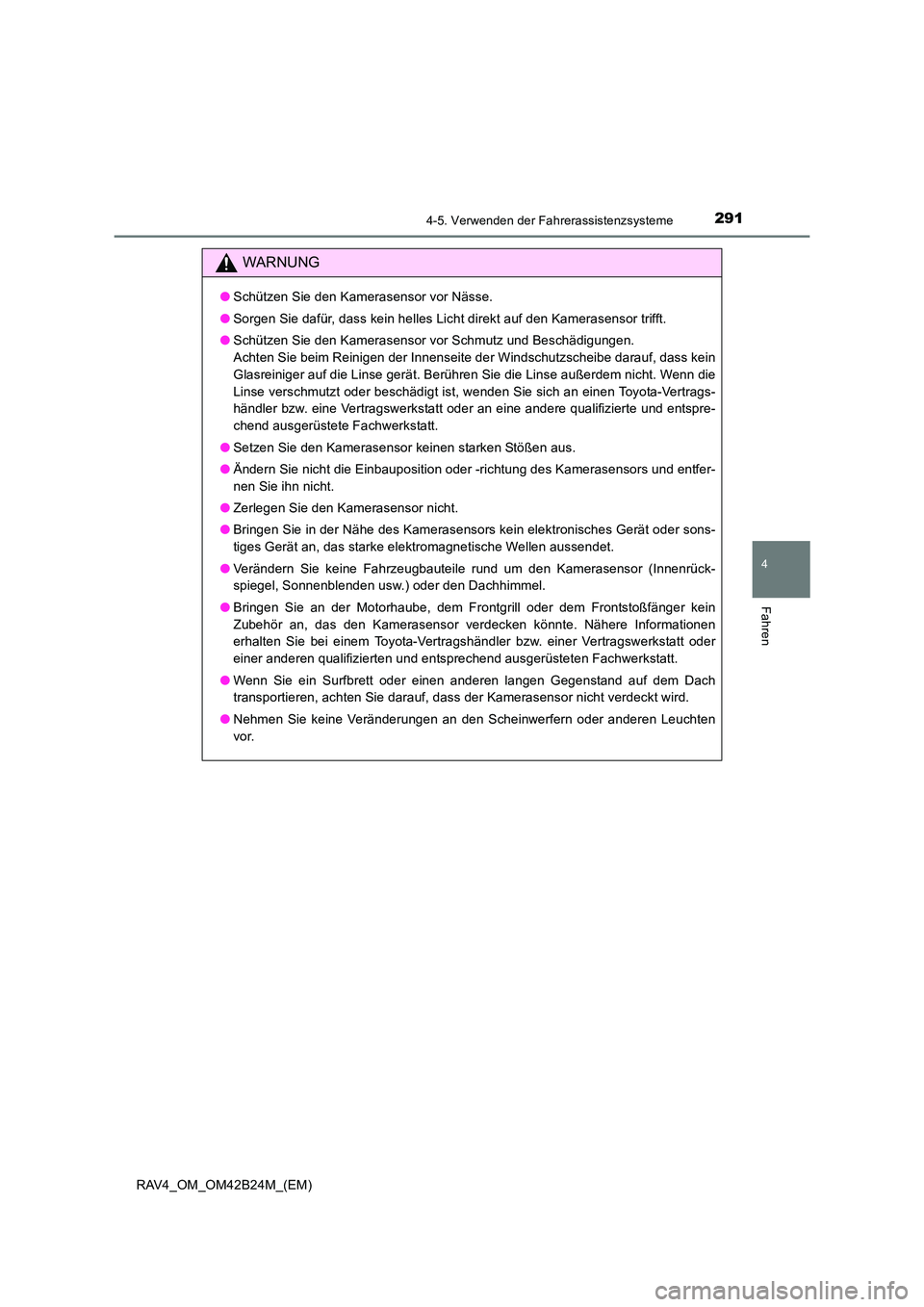

Page 291 of 752

2914-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)
WARNUNG
●Schützen Sie den Kamerasensor vor Nässe.
● Sorgen Sie dafür, dass kein helles Licht direkt auf den Kamerasensor trifft.
● Schützen Sie den Kamerasensor vor Schmutz und Beschädigungen.
Achten Sie beim Reinigen der Innenseite der Windschutzscheibe darauf, dass kein
Glasreiniger auf die Linse gerät. Berühren Sie die Linse außerdem nicht. Wenn die
Linse verschmutzt oder beschädigt ist, wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte und entspre-
chend ausgerüstete Fachwerkstatt.
● Setzen Sie den Kamerasensor keinen starken Stößen aus.
● Ändern Sie nicht die Einbauposition oder -richtung des Kamerasensors und entfer-
nen Sie ihn nicht.
● Zerlegen Sie den Kamerasensor nicht.
● Bringen Sie in der Nähe des Kamerasensors kein elektronisches Gerät oder sons-
tiges Gerät an, das starke elektromagnetische Wellen aussendet.
● Verändern Sie keine Fahrzeugbauteile rund um den Kamerasensor (Innenrück-
spiegel, Sonnenblenden usw.) oder den Dachhimmel.
● Bringen Sie an der Motorhaube, dem Frontgrill oder dem Frontstoßfänger kein
Zubehör an, das den Kamerasensor verdecken könnte. Nähere Informationen
erhalten Sie bei einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt.
● Wenn Sie ein Surfbrett oder einen anderen langen Gegenstand auf dem Dach
transportieren, achten Sie darauf, dass der Kamerasensor nicht verdeckt wird.
● Nehmen Sie keine Veränderungen an den Scheinwerfern oder anderen Leuchten
vor.

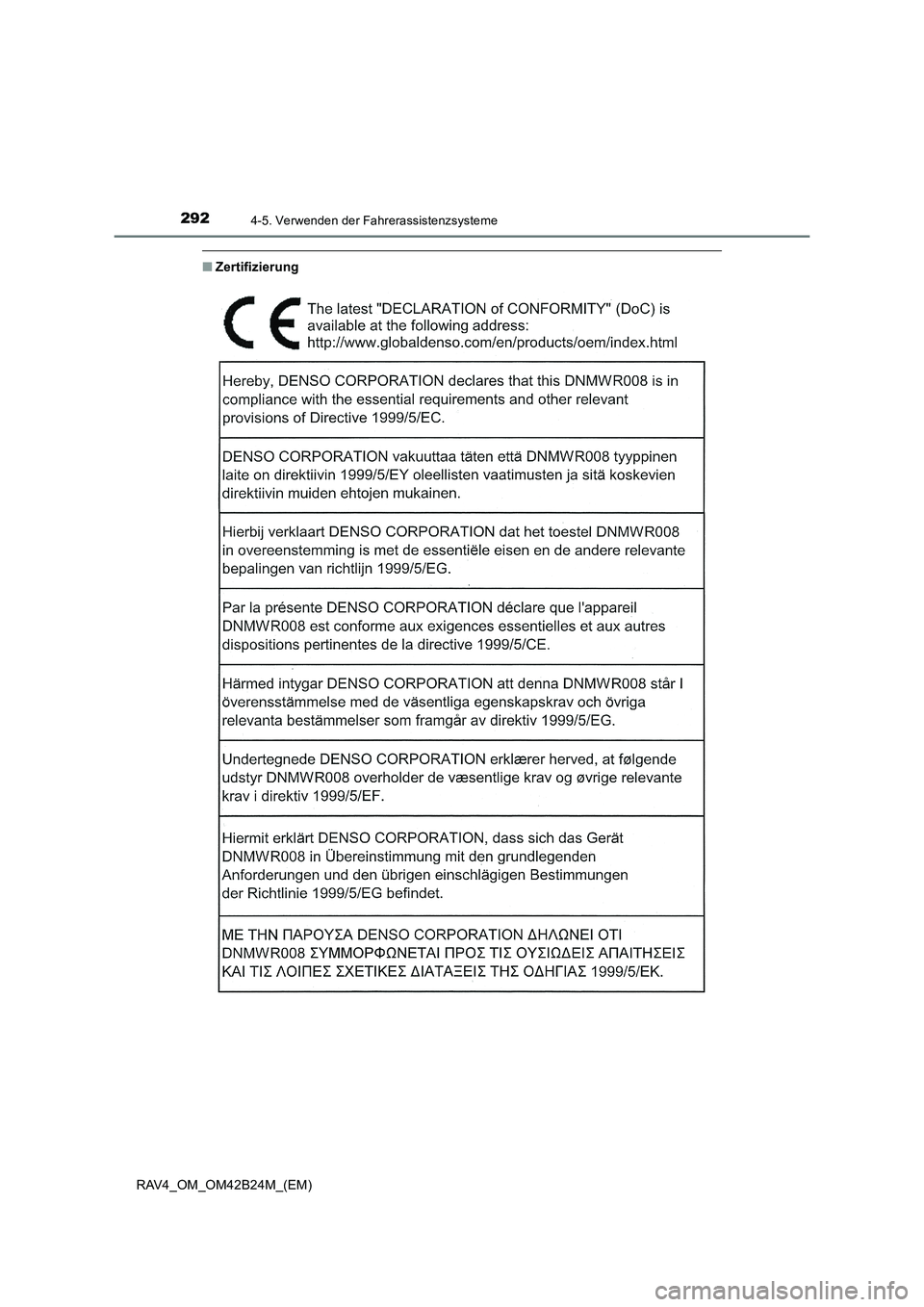

Page 292 of 752

2924-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)
■Zertifizierung

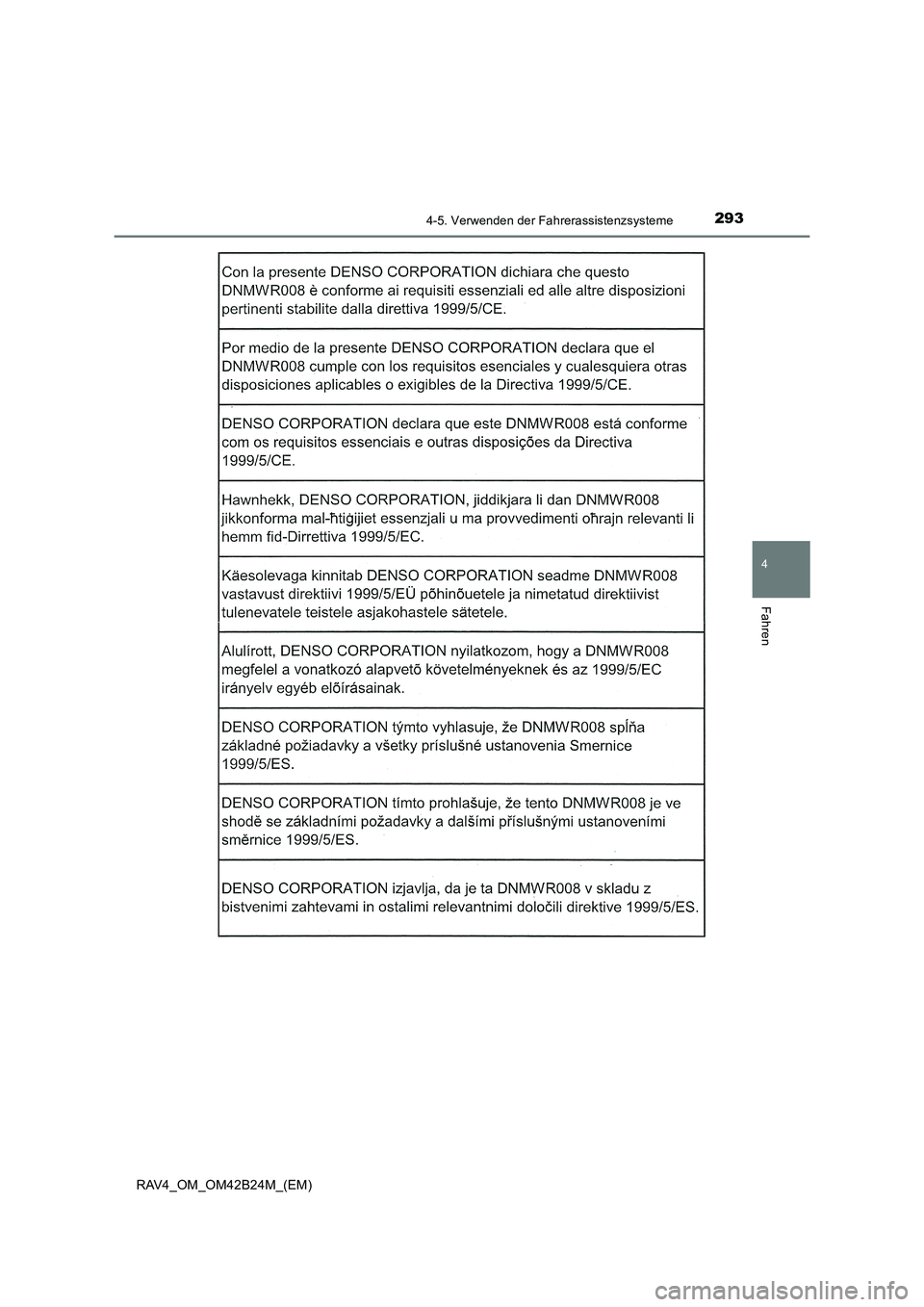

Page 293 of 752

2934-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)

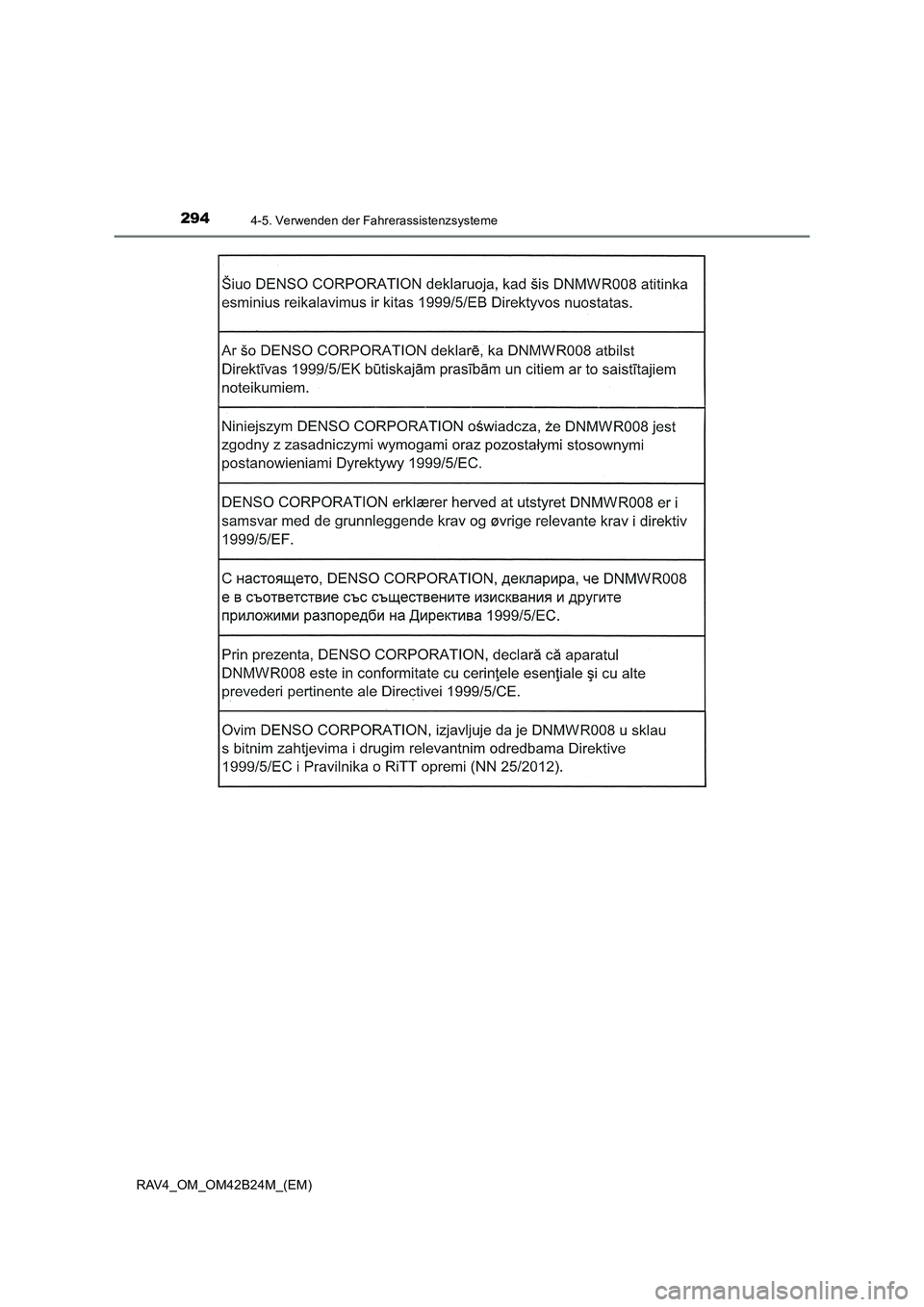

Page 294 of 752

2944-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)

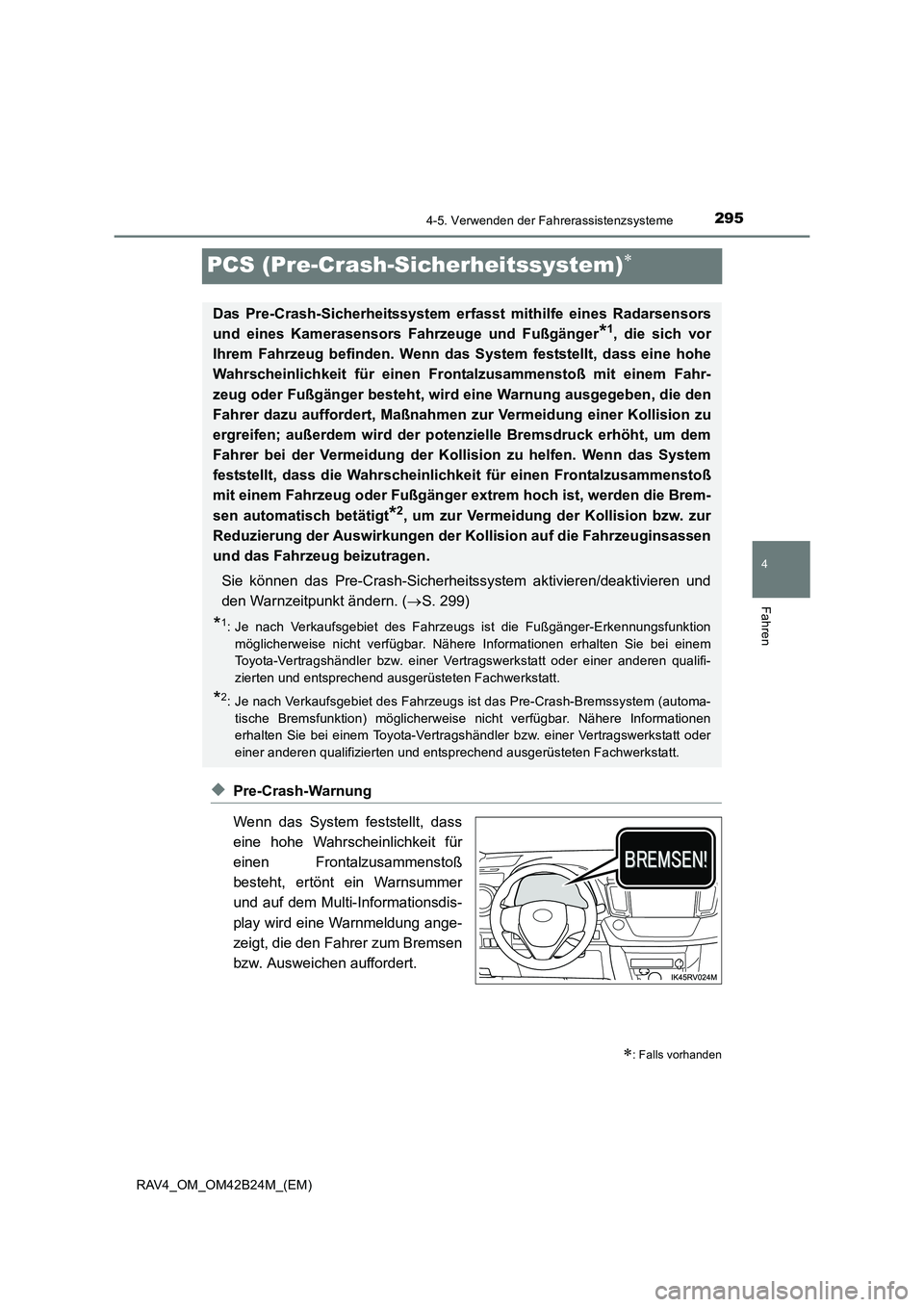

Page 295 of 752

295
4
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
RAV4_OM_OM42B24M_(EM)
PCS (Pre-Crash-Sicherheitssystem)∗
◆Pre-Crash-Warnung
Wenn das System feststellt, dass
eine hohe Wahrscheinlichkeit für
einen Frontalzusammenstoß
besteht, ertönt ein Warnsummer
und auf dem Multi-Informationsdis-
play wird eine Warnmeldung ange-
zeigt, die den Fahrer zum Bremsen
bzw. Ausweichen auffordert.
∗: Falls vorhanden
Das Pre-Crash-Sicherheitssystem erfasst mithilfe eines Radarsensors
und eines Kamerasensors Fahrzeuge und Fußgänger
*1, die sich vor
Ihrem Fahrzeug befinden. Wenn das System feststellt, dass eine hohe
Wahrscheinlichkeit für einen Front alzusammenstoß mit einem Fahr-
zeug oder Fußgänger besteht, wird eine Warnung ausgegeben, die den
Fahrer dazu auffordert, Maßnahmen zur Vermeidung einer Kollision zu
ergreifen; außerdem wird der pote nzielle Bremsdruck erhöht, um dem
Fahrer bei der Vermeidung der Kollision zu helfen. Wenn das System
feststellt, dass die Wahrscheinlichkeit für einen Frontalzusammenstoß
mit einem Fahrzeug oder Fußgänger ext rem hoch ist, werden die Brem-
sen automatisch betätigt
*2, um zur Vermeidung der Kollision bzw. zur
Reduzierung der Auswirkungen der Kollision auf die Fahrzeuginsassen
und das Fahrzeug beizutragen.
Sie können das Pre-Crash-Sicherheitssystem aktivieren/deaktivieren und
den Warnzeitpunkt ändern. ( →S. 299)
*1: Je nach Verkaufsgebiet des Fahrzeugs ist die Fußgänger-Erkennungsfunktion
möglicherweise nicht verfügbar. Nähere Informationen erhalten Sie bei einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifi-
zierten und entsprechend ausgerüsteten Fachwerkstatt.
*2: Je nach Verkaufsgebiet des Fahrzeugs ist das Pre-Crash-Bremssystem (automa-tische Bremsfunktion) möglicherweise nicht verfügbar. Nähere Informationen
erhalten Sie bei einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt.

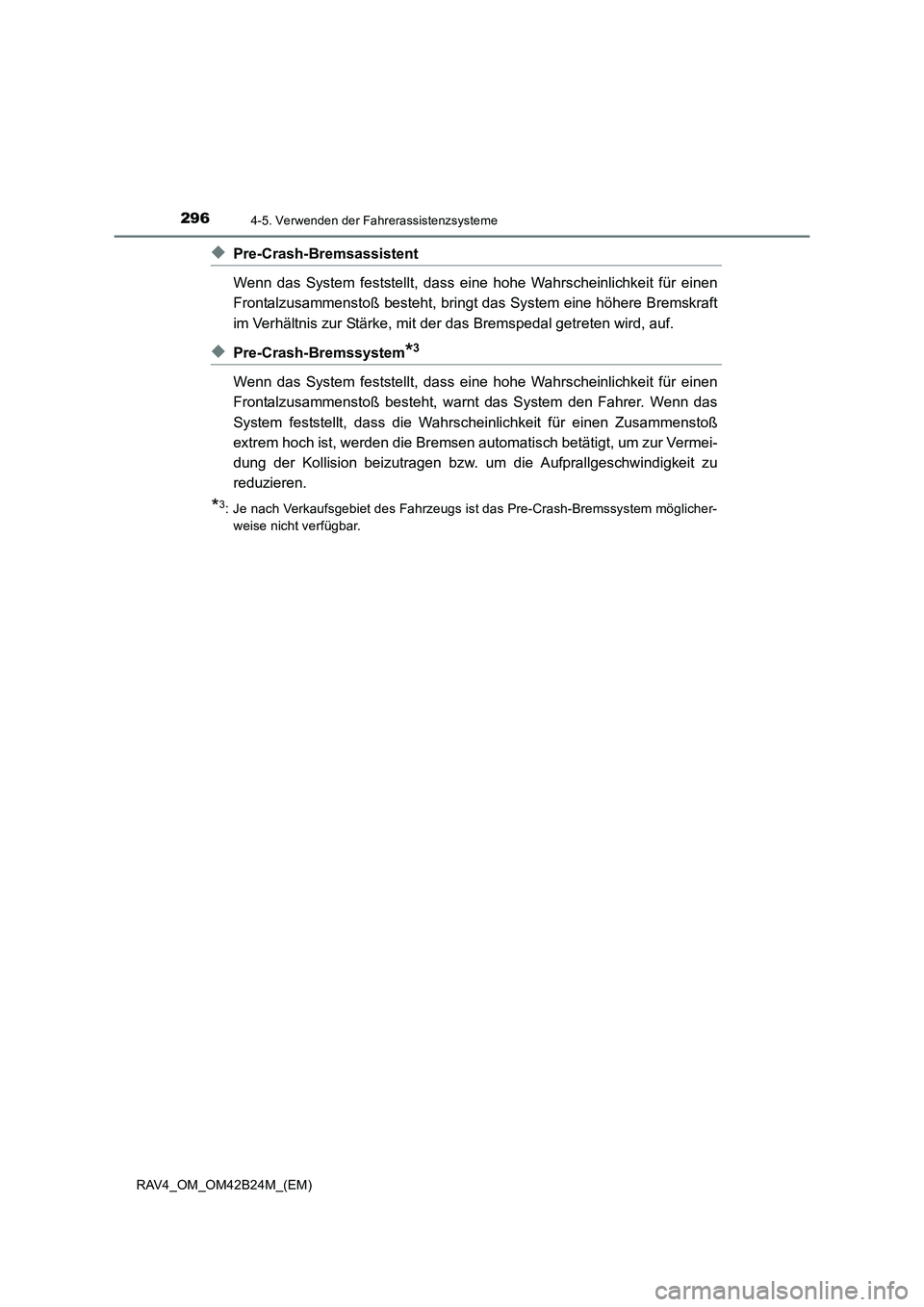

Page 296 of 752

2964-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)
◆Pre-Crash-Bremsassistent
Wenn das System feststellt, dass eine hohe Wahrscheinlichkeit für einen
Frontalzusammenstoß besteht, bringt das System eine höhere Bremskraft
im Verhältnis zur Stärke, mit der das Bremspedal getreten wird, auf.
◆Pre-Crash-Bremssystem*3
Wenn das System feststellt, dass eine hohe Wahrscheinlichkeit für einen
Frontalzusammenstoß besteht, warnt das System den Fahrer. Wenn das
System feststellt, dass die Wahrscheinlichkeit für einen Zusammenstoß
extrem hoch ist, werden die Bremsen automatisch betätigt, um zur Vermei-
dung der Kollision beizutragen bzw. um die Aufprallgeschwindigkeit zu
reduzieren.
*3: Je nach Verkaufsgebiet des Fahrzeugs ist das Pre-Crash-Bremssystem möglicher-weise nicht verfügbar.

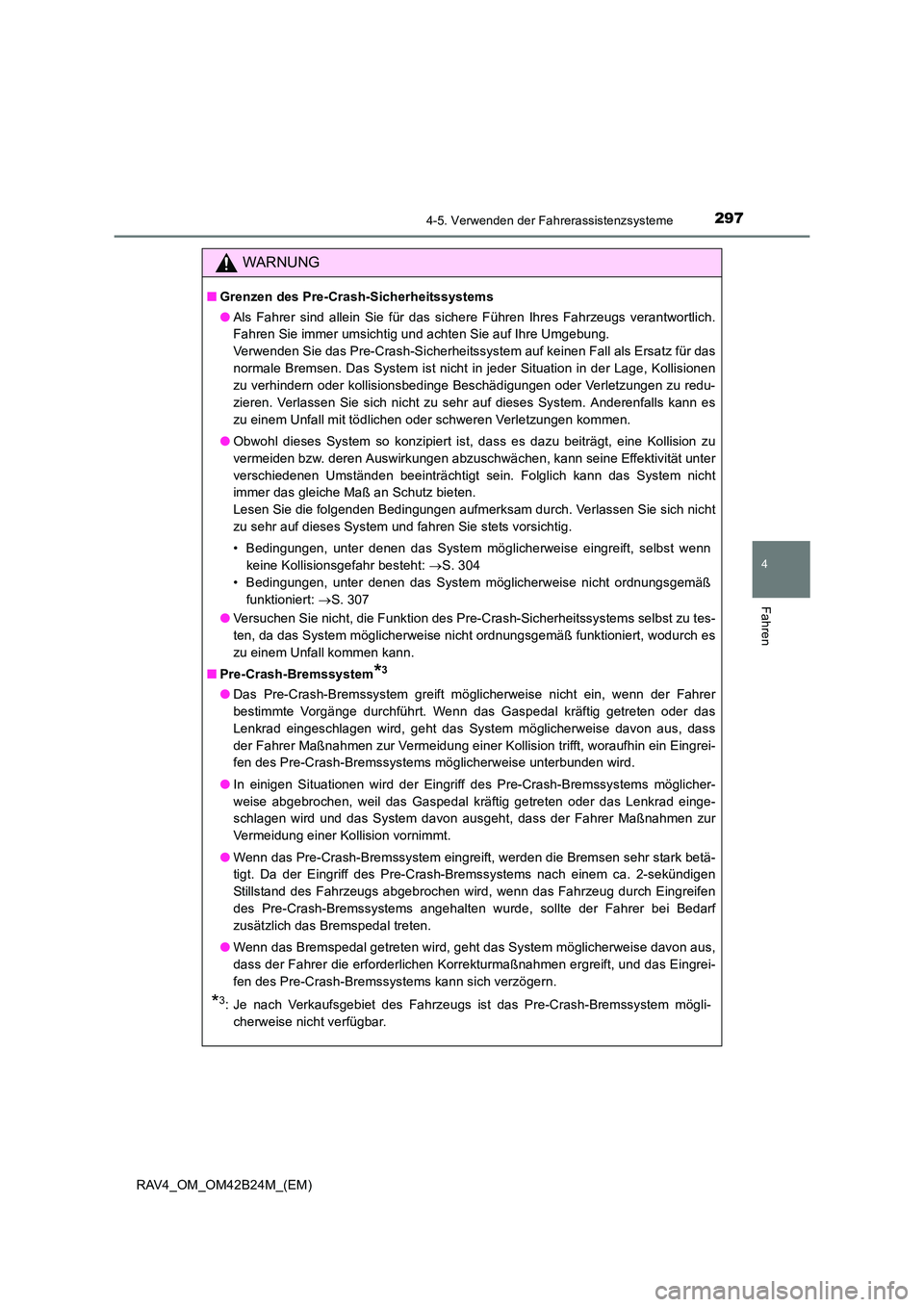

Page 297 of 752

2974-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)
WARNUNG
■Grenzen des Pre-Crash-Sicherheitssystems
●Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich.
Fahren Sie immer umsichtig und achten Sie auf Ihre Umgebung.
Verwenden Sie das Pre-Crash-Sicherheitssystem auf keinen Fall als Ersatz für das
normale Bremsen. Das System ist nicht in jeder Situation in der Lage, Kollisionen
zu verhindern oder kollisionsbedinge Beschädigungen oder Verletzungen zu redu-
zieren. Verlassen Sie sich nicht zu sehr auf dieses System. Anderenfalls kann es
zu einem Unfall mit tödlichen oder schweren Verletzungen kommen.
● Obwohl dieses System so konzipiert ist, dass es dazu beiträgt, eine Kollision zu
vermeiden bzw. deren Auswirkungen abzuschwächen, kann seine Effektivität unter
verschiedenen Umständen beeinträchtigt sein. Folglich kann das System nicht
immer das gleiche Maß an Schutz bieten.
Lesen Sie die folgenden Bedingungen aufmerksam durch. Verlassen Sie sich nicht
zu sehr auf dieses System und fahren Sie stets vorsichtig.
• Bedingungen, unter denen das System möglicherweise eingreift, selbst wenn
keine Kollisionsgefahr besteht: →S. 304
• Bedingungen, unter denen das System möglicherweise nicht ordnungsgemäß funktioniert: →S. 307
● Versuchen Sie nicht, die Funktion des Pre-Crash-Sicherheitssystems selbst zu tes-
ten, da das System möglicherweise nicht ordnungsgemäß funktioniert, wodurch es
zu einem Unfall kommen kann.
■ Pre-Crash-Bremssystem
*3
●Das Pre-Crash-Bremssystem greift möglicherweise nicht ein, wenn der Fahrer
bestimmte Vorgänge durchführt. Wenn das Gaspedal kräftig getreten oder das
Lenkrad eingeschlagen wird, geht das System möglicherweise davon aus, dass
der Fahrer Maßnahmen zur Vermeidung einer Kollision trifft, woraufhin ein Eingrei-
fen des Pre-Crash-Bremssystems möglicherweise unterbunden wird.
● In einigen Situationen wird der Eingriff des Pre-Crash-Bremssystems möglicher-
weise abgebrochen, weil das Gaspedal kräftig getreten oder das Lenkrad einge-
schlagen wird und das System davon ausgeht, dass der Fahrer Maßnahmen zur
Vermeidung einer Kollision vornimmt.
● Wenn das Pre-Crash-Bremssystem eingreift, werden die Bremsen sehr stark betä-
tigt. Da der Eingriff des Pre-Crash-Bremssystems nach einem ca. 2-sekündigen
Stillstand des Fahrzeugs abgebrochen wird, wenn das Fahrzeug durch Eingreifen
des Pre-Crash-Bremssystems angehalten wurde, sollte der Fahrer bei Bedarf
zusätzlich das Bremspedal treten.
● Wenn das Bremspedal getreten wird, geht das System möglicherweise davon aus,
dass der Fahrer die erforderlichen Korrekturmaßnahmen ergreift, und das Eingrei-
fen des Pre-Crash-Bremssystems kann sich verzögern.
*3: Je nach Verkaufsgebiet des Fahrzeugs ist das Pre-Crash-Bremssystem mögli-
cherweise nicht verfügbar.

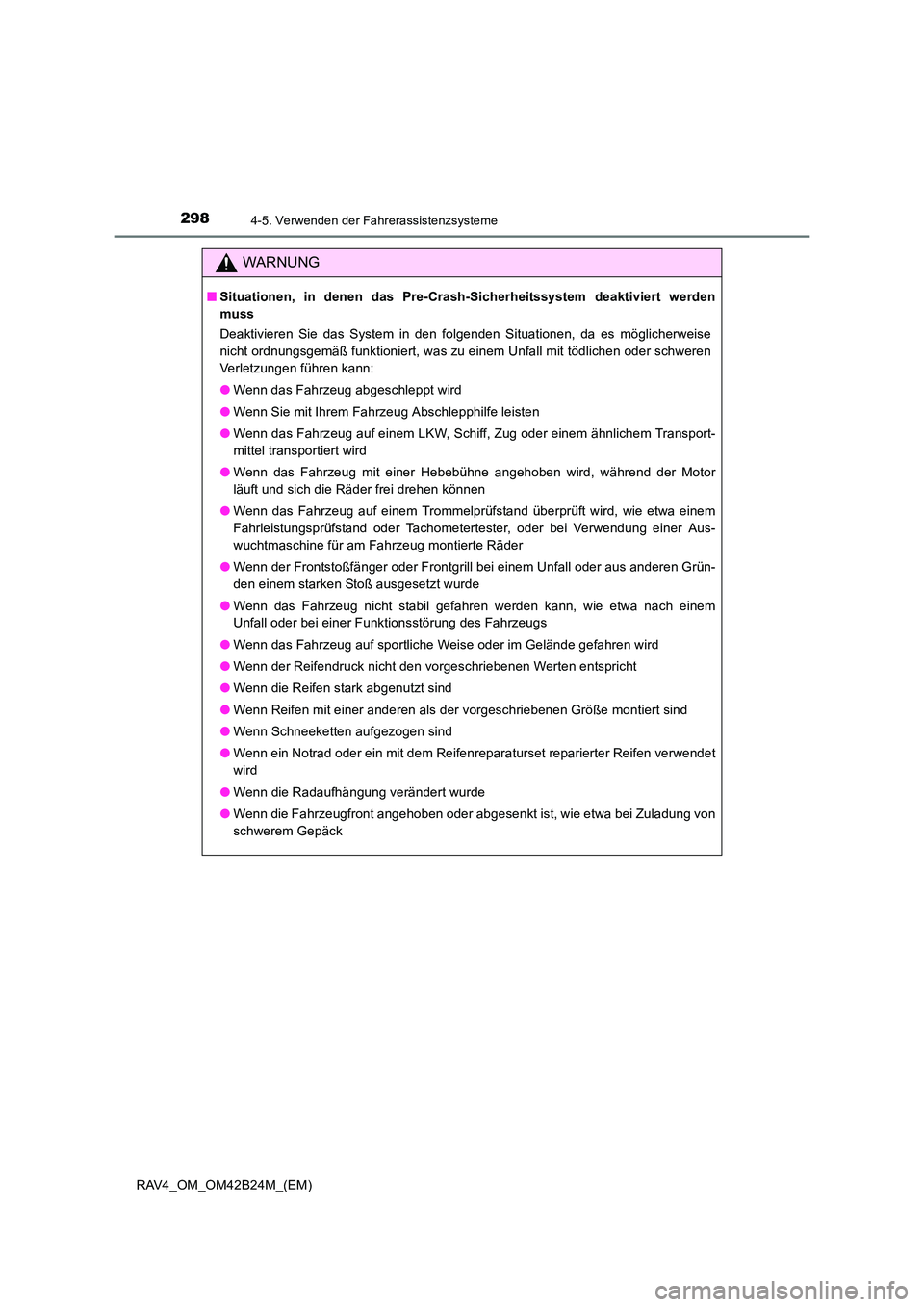

Page 298 of 752

2984-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)
WARNUNG
■Situationen, in denen das Pre-Crash-Sicherheitssystem deaktiviert werden
muss
Deaktivieren Sie das System in den folgenden Situationen, da es möglicherweise
nicht ordnungsgemäß funktioniert, was zu einem Unfall mit tödlichen oder schweren
Verletzungen führen kann:
●Wenn das Fahrzeug abgeschleppt wird
● Wenn Sie mit Ihrem Fahrzeug Abschlepphilfe leisten
● Wenn das Fahrzeug auf einem LKW, Schiff, Zug oder einem ähnlichem Transport-
mittel transportiert wird
● Wenn das Fahrzeug mit einer Hebebühne angehoben wird, während der Motor
läuft und sich die Räder frei drehen können
● Wenn das Fahrzeug auf einem Trommelprüfstand überprüft wird, wie etwa einem
Fahrleistungsprüfstand oder Tachometertester, oder bei Verwendung einer Aus-
wuchtmaschine für am Fahrzeug montierte Räder
● Wenn der Frontstoßfänger oder Frontgrill bei einem Unfall oder aus anderen Grün-
den einem starken Stoß ausgesetzt wurde
● Wenn das Fahrzeug nicht stabil gefahren werden kann, wie etwa nach einem
Unfall oder bei einer Funktionsstörung des Fahrzeugs
● Wenn das Fahrzeug auf sportliche Weise oder im Gelände gefahren wird
● Wenn der Reifendruck nicht den vorgeschriebenen Werten entspricht
● Wenn die Reifen stark abgenutzt sind
● Wenn Reifen mit einer anderen als der vorgeschriebenen Größe montiert sind
● Wenn Schneeketten aufgezogen sind
● Wenn ein Notrad oder ein mit dem Reifenreparaturset reparierter Reifen verwendet
wird
● Wenn die Radaufhängung verändert wurde
● Wenn die Fahrzeugfront angehoben oder abgesenkt ist, wie etwa bei Zuladung von
schwerem Gepäck

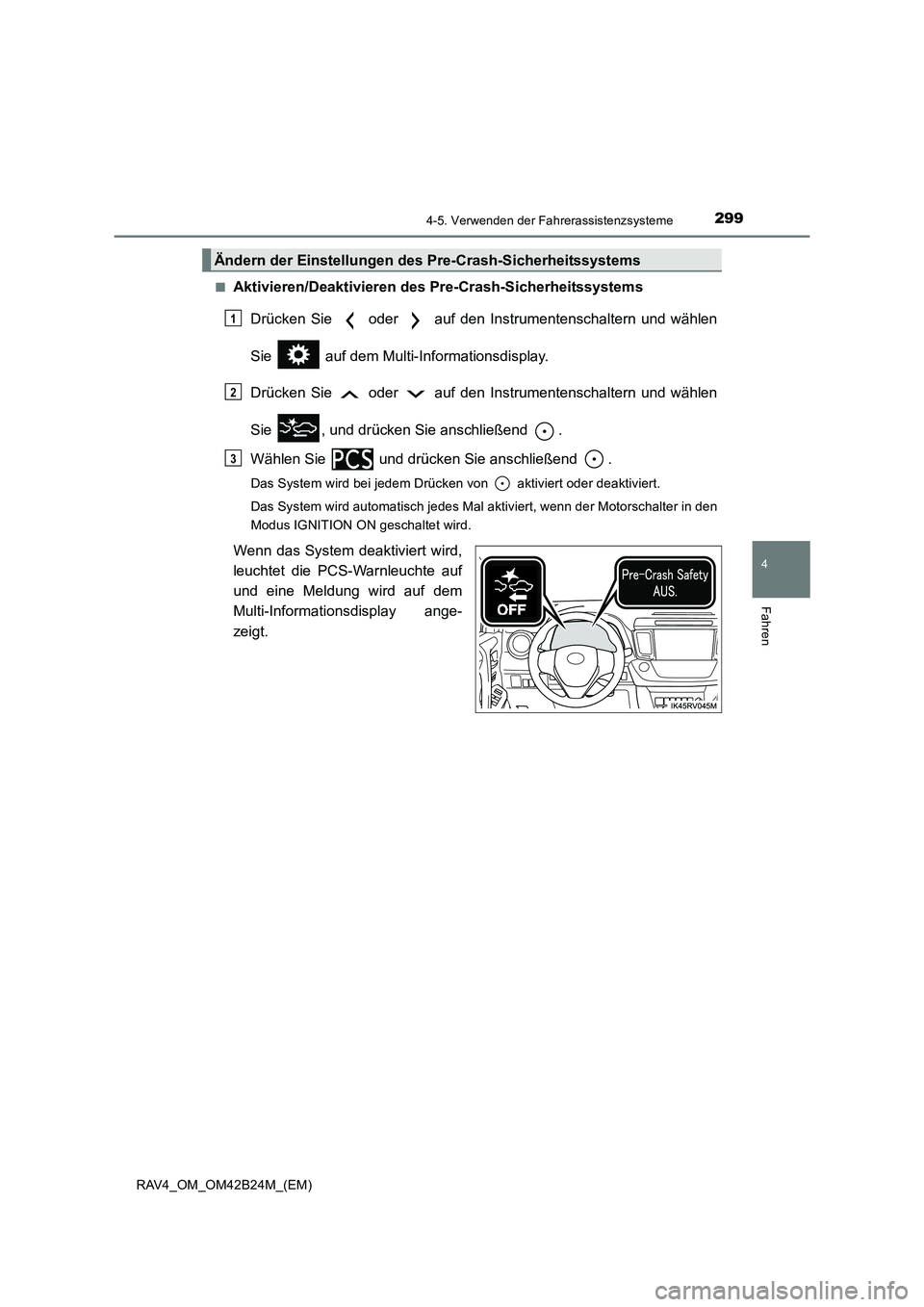

Page 299 of 752

2994-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)■
Aktivieren/Deaktivieren des
Pre-Crash-Sicherheitssystems
Drücken Sie oder auf den Instrumentenschaltern und wählen
Sie auf dem Multi-Informationsdisplay.
Drücken Sie oder auf den Instrumentenschaltern und wählen
Sie , und drücken Sie anschließend .
Wählen Sie und drücken Sie anschließend .
Das System wird bei jedem Drücken von aktiviert oder deaktiviert.
Das System wird automatisch jedes Mal aktiviert, wenn der Motorschalter in den
Modus IGNITION ON geschaltet wird.
Wenn das System deaktiviert wird,
leuchtet die PCS-Warnleuchte auf
und eine Meldung wird auf dem
Multi-Informationsdisplay ange-
zeigt.
Ändern der Einstellungen des Pre-Crash-Sicherheitssystems
1
2
3

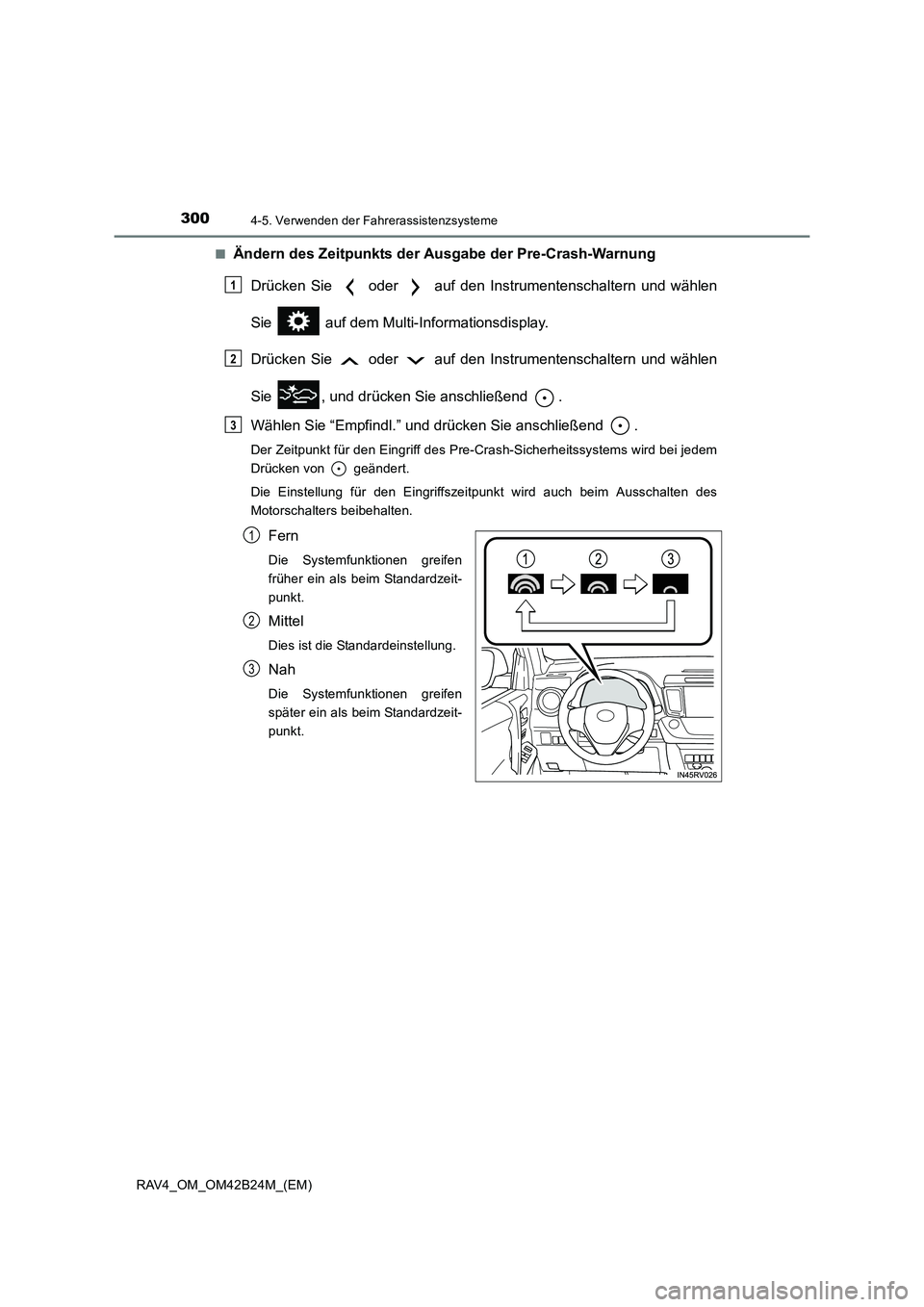

Page 300 of 752

3004-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)■
Ändern des Zeitpunkts der Ausgabe der Pre-Crash-Warnung
Drücken Sie oder auf den Instrumentenschaltern und wählen
Sie auf dem Multi-Informationsdisplay.
Drücken Sie oder auf den Instrumentenschaltern und wählen
Sie , und drücken Sie anschließend .
Wählen Sie “Empfindl.” und drücken Sie anschließend .
Der Zeitpunkt für den Eingriff des Pre-Crash-Sicherheitssystems wird bei jedem
Drücken von geändert.
Die Einstellung für den Eingriffszeitpunkt wird auch beim Ausschalten des
Motorschalters beibehalten.
Fern
Die Systemfunktionen greifen
früher ein als beim Standardzeit-
punkt.
Mittel
Dies ist die Standardeinstellung.
Nah
Die Systemfunktionen greifen
später ein als beim Standardzeit-
punkt.
1
2
3
1
2
3
