3014-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)

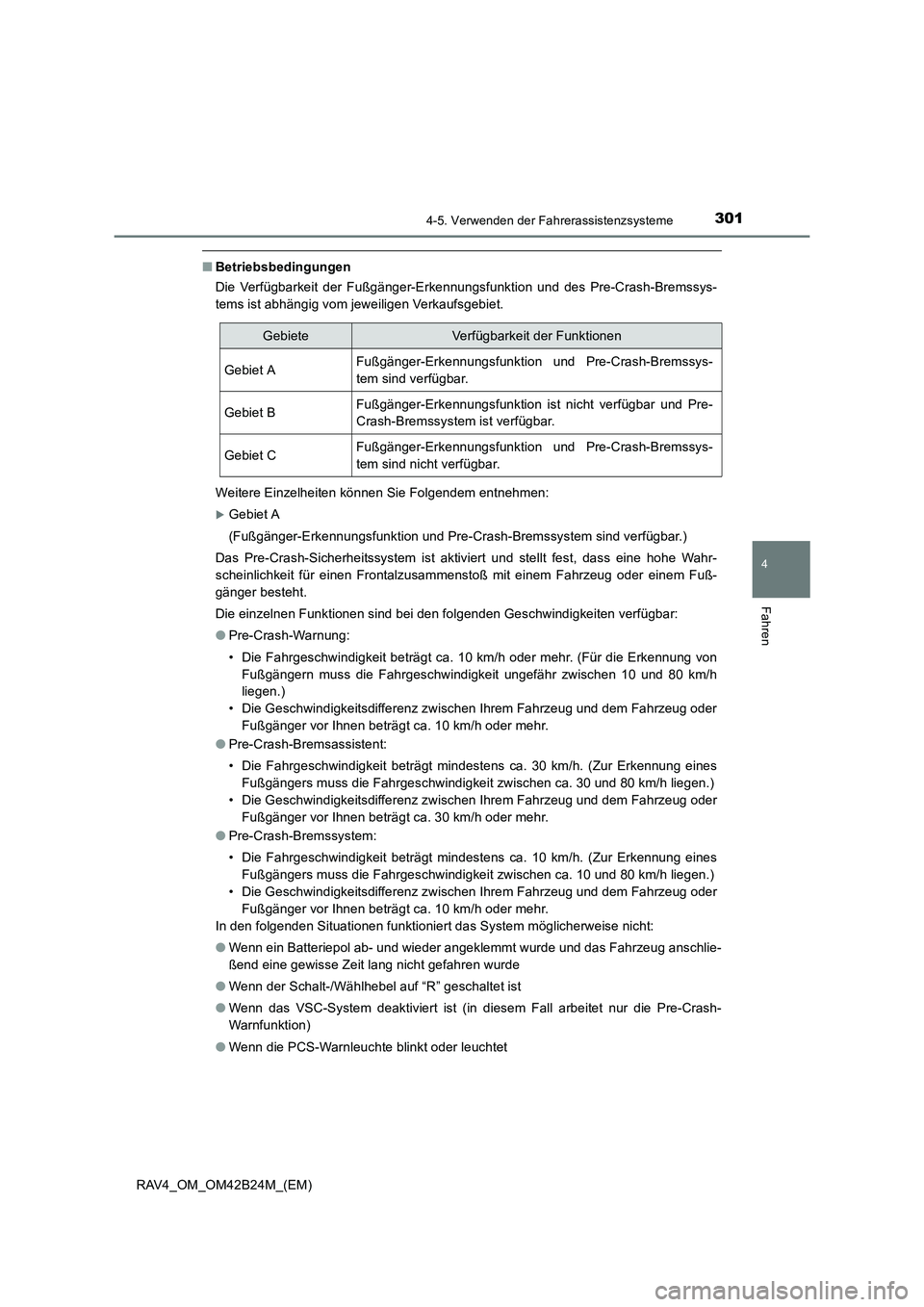

■Betriebsbedingungen
Die Verfügbarkeit der Fußgänger-Erkennungsfunktion und des Pre-Crash-Bremssys-
tems ist abhängig vom jeweiligen Verkaufsgebiet.
Weitere Einzelheiten können Sie Folgendem entnehmen:
XGebiet A
(Fußgänger-Erkennungsfunktion und Pre-Crash-Bremssystem sind verfügbar.)
Das Pre-Crash-Sicherheitssystem ist aktiviert und stellt fest, dass eine hohe Wahr-
scheinlichkeit für einen Frontalzusammenstoß mit einem Fahrzeug oder einem Fuß-
gänger besteht.
Die einzelnen Funktionen sind bei den folgenden Geschwindigkeiten verfügbar:
● Pre-Crash-Warnung:
• Die Fahrgeschwindigkeit beträgt ca. 10 km/h oder mehr. (Für die Erkennung von
Fußgängern muss die Fahrgeschwindigkeit ungefähr zwischen 10 und 80 km/h
liegen.)
• Die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und dem Fahrzeug oder Fußgänger vor Ihnen beträgt ca. 10 km/h oder mehr.
● Pre-Crash-Bremsassistent:
• Die Fahrgeschwindigkeit beträgt mindestens ca. 30 km/h. (Zur Erkennung eines
Fußgängers muss die Fahrgeschwindigkeit zwischen ca. 30 und 80 km/h liegen.)
• Die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und dem Fahrzeug oder Fußgänger vor Ihnen beträgt ca. 30 km/h oder mehr.
● Pre-Crash-Bremssystem:
• Die Fahrgeschwindigkeit beträgt mindestens ca. 10 km/h. (Zur Erkennung eines
Fußgängers muss die Fahrgeschwindigkeit zwischen ca. 10 und 80 km/h liegen.)
• Die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und dem Fahrzeug oder
Fußgänger vor Ihnen beträgt ca. 10 km/h oder mehr.
In den folgenden Situationen funktioniert das System möglicherweise nicht:
● Wenn ein Batteriepol ab- und wieder angeklemmt wurde und das Fahrzeug anschlie-
ßend eine gewisse Zeit lang nicht gefahren wurde
● Wenn der Schalt-/Wählhebel auf “R” geschaltet ist
● Wenn das VSC-System deaktiviert ist (in diesem Fall arbeitet nur die Pre-Crash-
Warnfunktion)
● Wenn die PCS-Warnleuchte blinkt oder leuchtet
GebieteVerfügbarkeit der Funktionen
Gebiet AFußgänger-Erkennungsfunktion und Pre-Crash-Bremssys-
tem sind verfügbar.
Gebiet BFußgänger-Erkennungsfunktion ist nicht verfügbar und Pre-
Crash-Bremssystem ist verfügbar.
Gebiet CFußgänger-Erkennungsfunktion und Pre-Crash-Bremssys-
tem sind nicht verfügbar.

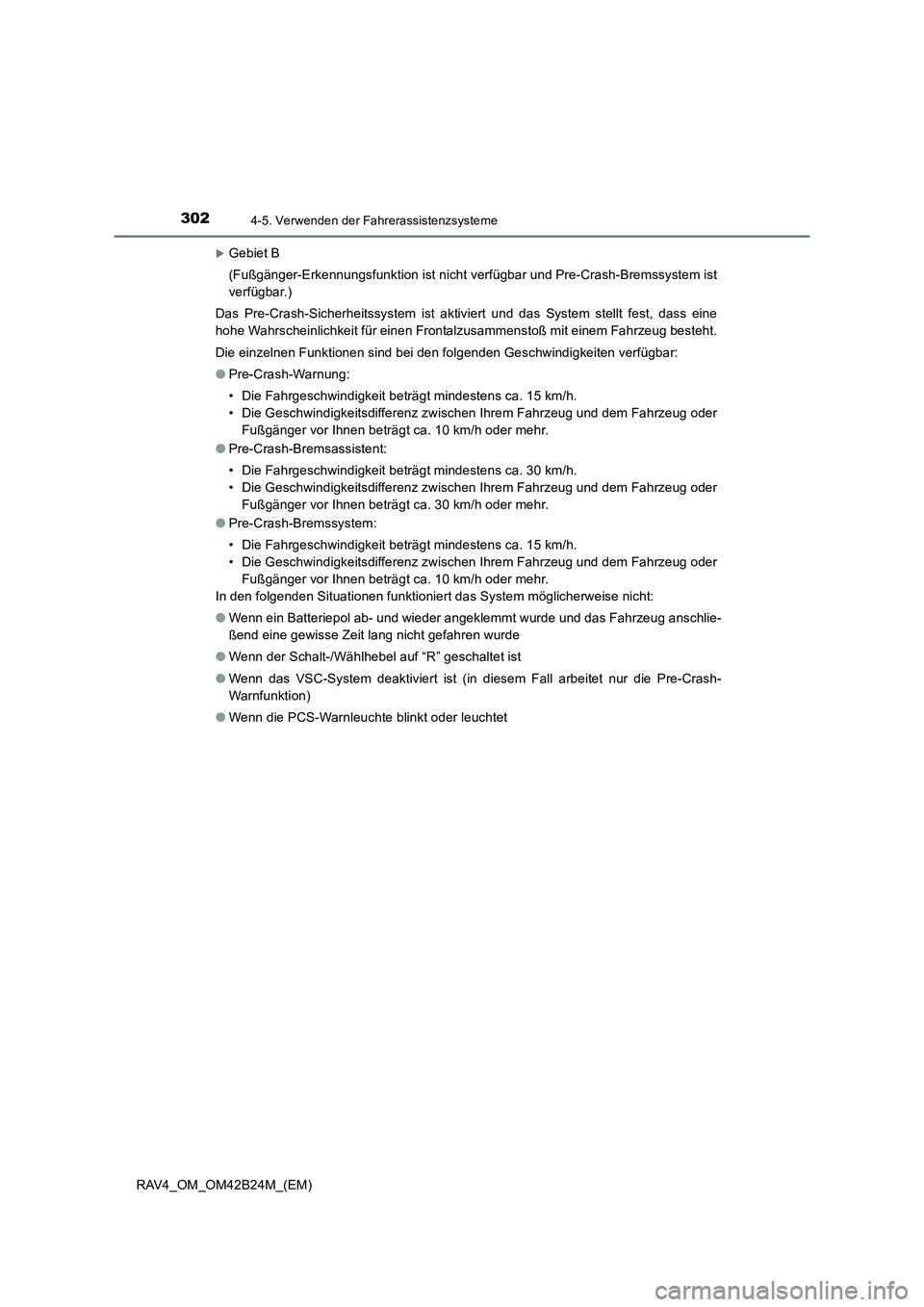

3024-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)
XGebiet B
(Fußgänger-Erkennungsfunktion ist nicht verfügbar und Pre-Crash-Bremssystem ist
verfügbar.)
Das Pre-Crash-Sicherheitssystem ist aktiviert und das System stellt fest, dass eine
hohe Wahrscheinlichkeit für einen Frontalzusammenstoß mit einem Fahrzeug besteht.
Die einzelnen Funktionen sind bei den folgenden Geschwindigkeiten verfügbar:
● Pre-Crash-Warnung:
• Die Fahrgeschwindigkeit beträgt mindestens ca. 15 km/h.
• Die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und dem Fahrzeug oder
Fußgänger vor Ihnen beträgt ca. 10 km/h oder mehr.
● Pre-Crash-Bremsassistent:
• Die Fahrgeschwindigkeit beträgt mindestens ca. 30 km/h.
• Die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und dem Fahrzeug oder
Fußgänger vor Ihnen beträgt ca. 30 km/h oder mehr.
● Pre-Crash-Bremssystem:
• Die Fahrgeschwindigkeit beträgt mindestens ca. 15 km/h.
• Die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und dem Fahrzeug oder
Fußgänger vor Ihnen beträgt ca. 10 km/h oder mehr.
In den folgenden Situationen funktioniert das System möglicherweise nicht:
● Wenn ein Batteriepol ab- und wieder angeklemmt wurde und das Fahrzeug anschlie-
ßend eine gewisse Zeit lang nicht gefahren wurde
● Wenn der Schalt-/Wählhebel auf “R” geschaltet ist
● Wenn das VSC-System deaktiviert ist (in diesem Fall arbeitet nur die Pre-Crash-
Warnfunktion)
● Wenn die PCS-Warnleuchte blinkt oder leuchtet

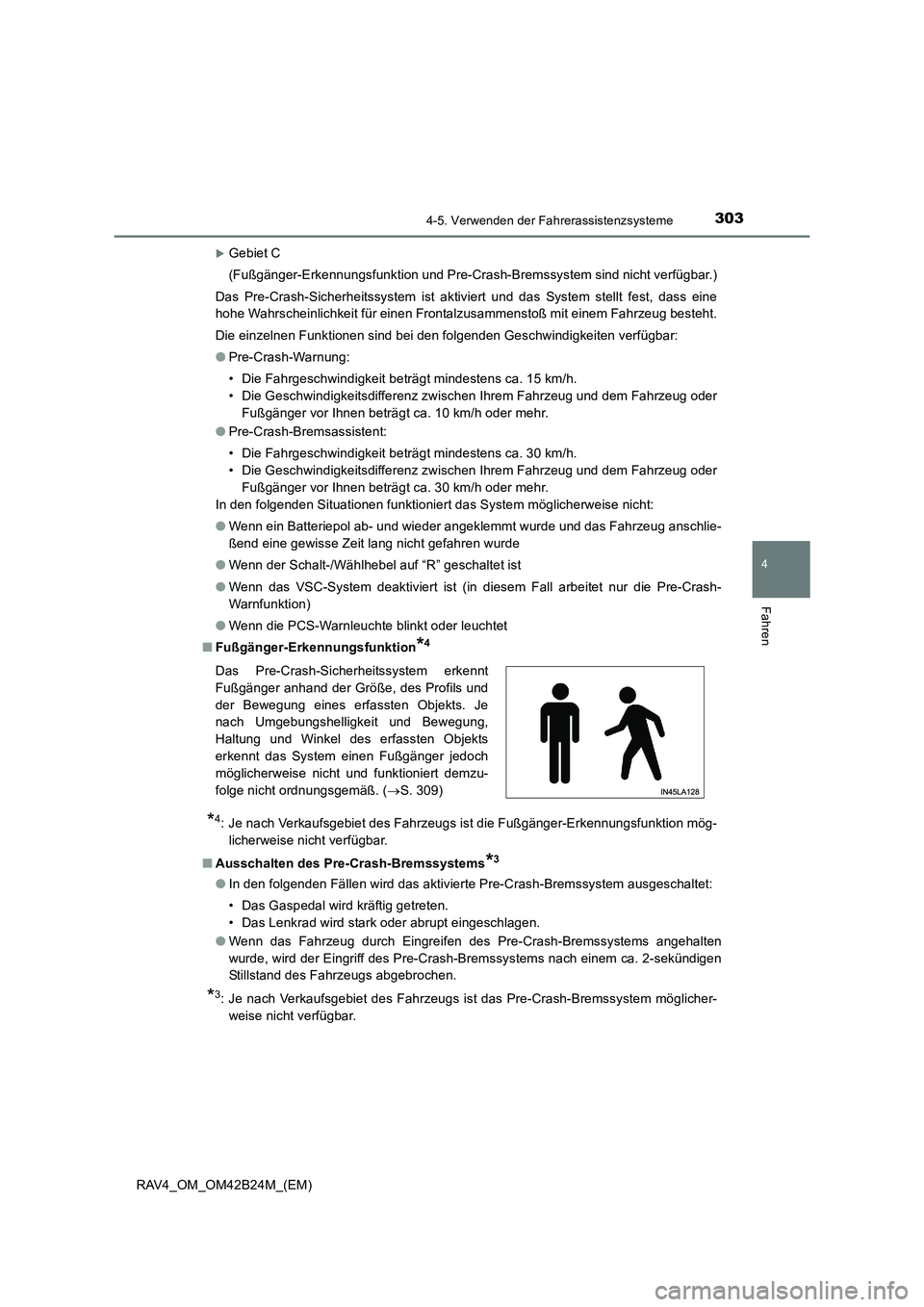

3034-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)
XGebiet C
(Fußgänger-Erkennungsfunktion und Pre-Crash-Bremssystem sind nicht verfügbar.)
Das Pre-Crash-Sicherheitssystem ist aktiviert und das System stellt fest, dass eine
hohe Wahrscheinlichkeit für einen Frontalzusammenstoß mit einem Fahrzeug besteht.
Die einzelnen Funktionen sind bei den folgenden Geschwindigkeiten verfügbar:
● Pre-Crash-Warnung:
• Die Fahrgeschwindigkeit beträgt mindestens ca. 15 km/h.
• Die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und dem Fahrzeug oder
Fußgänger vor Ihnen beträgt ca. 10 km/h oder mehr.
● Pre-Crash-Bremsassistent:
• Die Fahrgeschwindigkeit beträgt mindestens ca. 30 km/h.
• Die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und dem Fahrzeug oder
Fußgänger vor Ihnen beträgt ca. 30 km/h oder mehr.
In den folgenden Situationen funktioniert das System möglicherweise nicht:
● Wenn ein Batteriepol ab- und wieder angeklemmt wurde und das Fahrzeug anschlie-
ßend eine gewisse Zeit lang nicht gefahren wurde
● Wenn der Schalt-/Wählhebel auf “R” geschaltet ist
● Wenn das VSC-System deaktiviert ist (in diesem Fall arbeitet nur die Pre-Crash-
Warnfunktion)
● Wenn die PCS-Warnleuchte blinkt oder leuchtet
■ Fußgänger-Erkennungsfunktion
*4
*4: Je nach Verkaufsgebiet des Fahrzeugs ist die Fußgänger-Erkennungsfunktion mög-
licherweise nicht verfügbar.
■ Ausschalten des Pre-Crash-Bremssystems
*3
●In den folgenden Fällen wird das aktivierte Pre-Crash-Bremssystem ausgeschaltet:
• Das Gaspedal wird kräftig getreten.
• Das Lenkrad wird stark oder abrupt eingeschlagen.
● Wenn das Fahrzeug durch Eingreifen des Pre-Crash-Bremssystems angehalten
wurde, wird der Eingriff des Pre-Crash-Bremssystems nach einem ca. 2-sekündigen
Stillstand des Fahrzeugs abgebrochen.
*3: Je nach Verkaufsgebiet des Fahrzeugs ist das Pre-Crash-Bremssystem möglicher-
weise nicht verfügbar.
Das Pre-Crash-Sicherheitssystem erkennt
Fußgänger anhand der Größe, des Profils und
der Bewegung eines erfassten Objekts. Je
nach Umgebungshelligkeit und Bewegung,
Haltung und Winkel des erfassten Objekts
erkennt das System einen Fußgänger jedoch
möglicherweise nicht und funktioniert demzu-
folge nicht ordnungsgemäß. (
→S. 309)

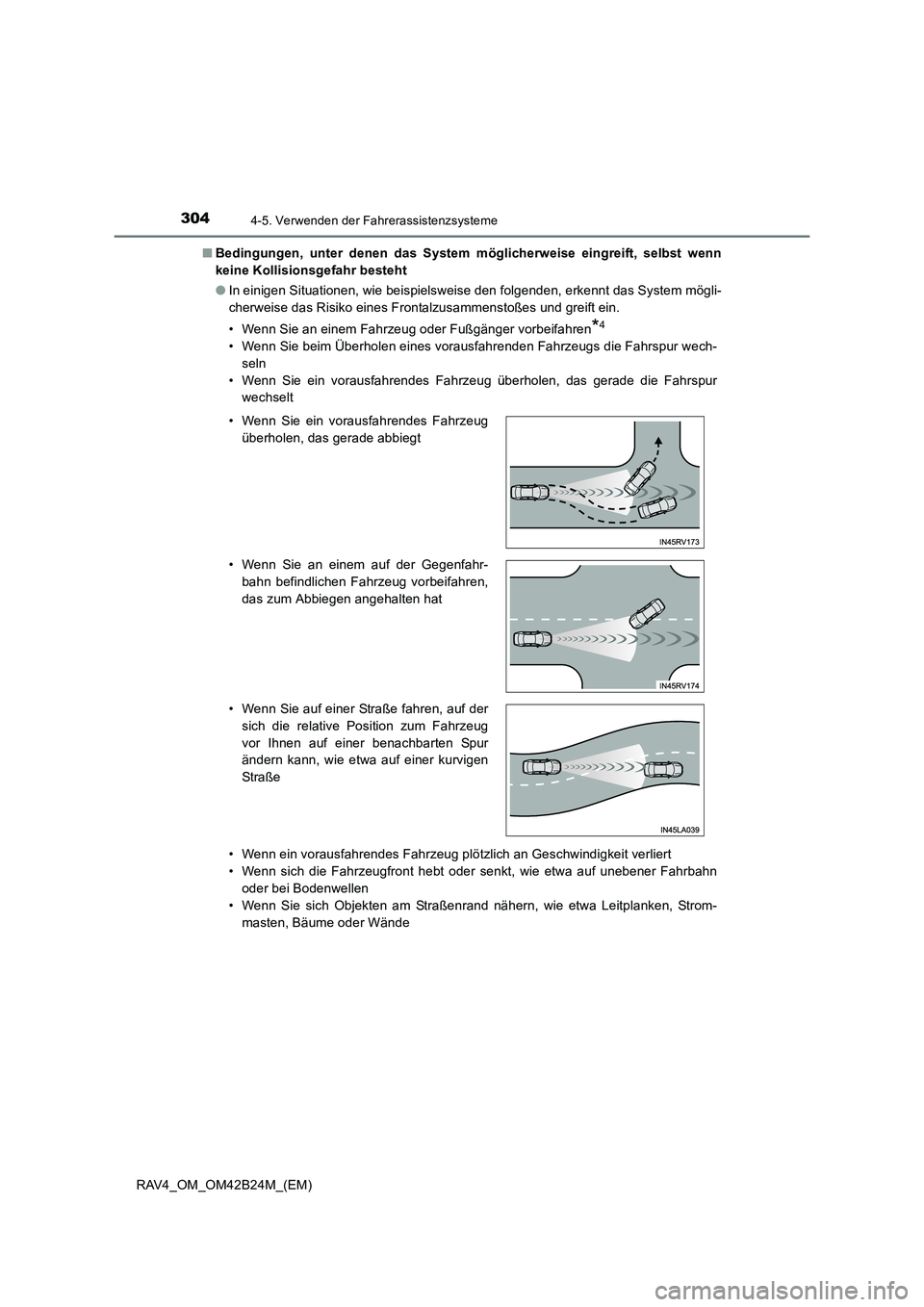

3044-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)■
Bedingungen, unter denen das System möglicherweise eingreift, selbst wenn
keine Kollisionsgefahr besteht
●In einigen Situationen, wie beispielsweise den folgenden, erkennt das System mögli-
cherweise das Risiko eines Frontalzusammenstoßes und greift ein.
• Wenn Sie an einem Fahrzeug oder Fußgänger vorbeifahren
*4
• Wenn Sie beim Überholen eines vorausfahrenden Fahrzeugs die Fahrspur wech-
seln
• Wenn Sie ein vorausfahrendes Fahrzeug überholen, das gerade die Fahrspur wechselt
• Wenn ein vorausfahrendes Fahrzeug plötzlich an Geschwindigkeit verliert
• Wenn sich die Fahrzeugfront hebt oder senkt, wie etwa auf unebener Fahrbahn oder bei Bodenwellen
• Wenn Sie sich Objekten am Straßenrand nähern, wie etwa Leitplanken, Strom-
masten, Bäume oder Wände
• Wenn Sie ein vorausfahrendes Fahrzeug
überholen, das gerade abbiegt
• Wenn Sie an einem auf der Gegenfahr- bahn befindlichen Fahrzeug vorbeifahren,
das zum Abbiegen angehalten hat
• Wenn Sie auf einer Straße fahren, auf der sich die relative Position zum Fahrzeug
vor Ihnen auf einer benachbarten Spur
ändern kann, wie etwa auf einer kurvigen
Straße

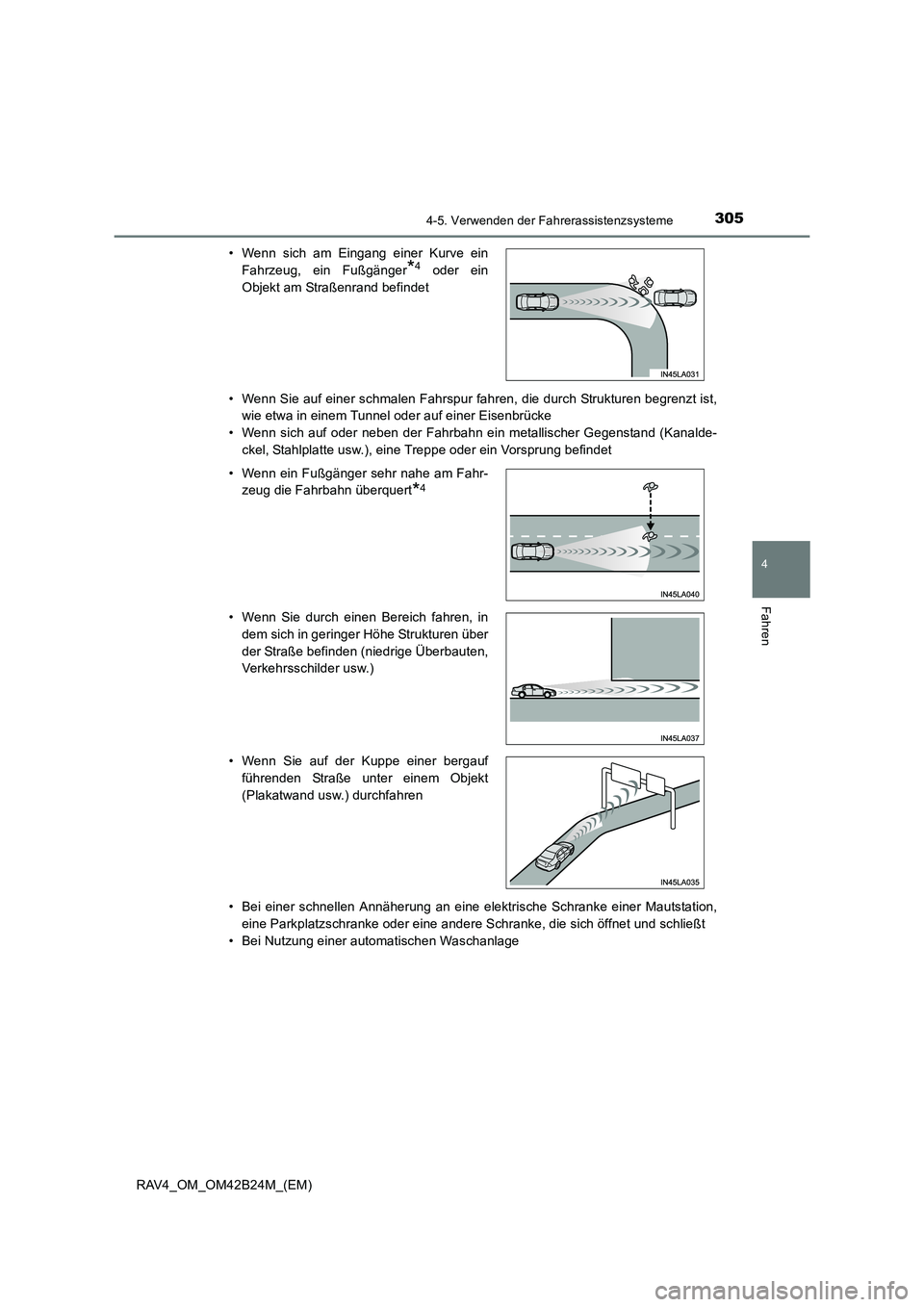

3054-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)• Wenn Sie auf einer schmalen Fahrspur fahren, die durch Strukturen begrenzt ist,
wie etwa in einem Tunnel oder auf einer Eisenbrücke
• Wenn sich auf oder neben der Fahrbahn ein metallischer Gegenstand (Kanalde- ckel, Stahlplatte usw.), eine Treppe oder ein Vorsprung befindet
• Bei einer schnellen Annäherung an eine elektrische Schranke einer Mautstation, eine Parkplatzschranke oder eine andere Schranke, die sich öffnet und schließt
• Bei Nutzung einer automatischen Waschanlage • Wenn sich am Eingang einer Kurve ein Fahrzeug, ein Fußgänger
*4 oder ein
Objekt am Straßenrand befindet
• Wenn ein Fußgänger sehr nahe am Fahr- zeug die Fahrbahn überquert
*4
• Wenn Sie durch einen Bereich fahren, in
dem sich in geringer Höhe Strukturen über
der Straße befinden (niedrige Überbauten,
Verkehrsschilder usw.)
• Wenn Sie auf der Kuppe einer bergauf führenden Straße unter einem Objekt
(Plakatwand usw.) durchfahren

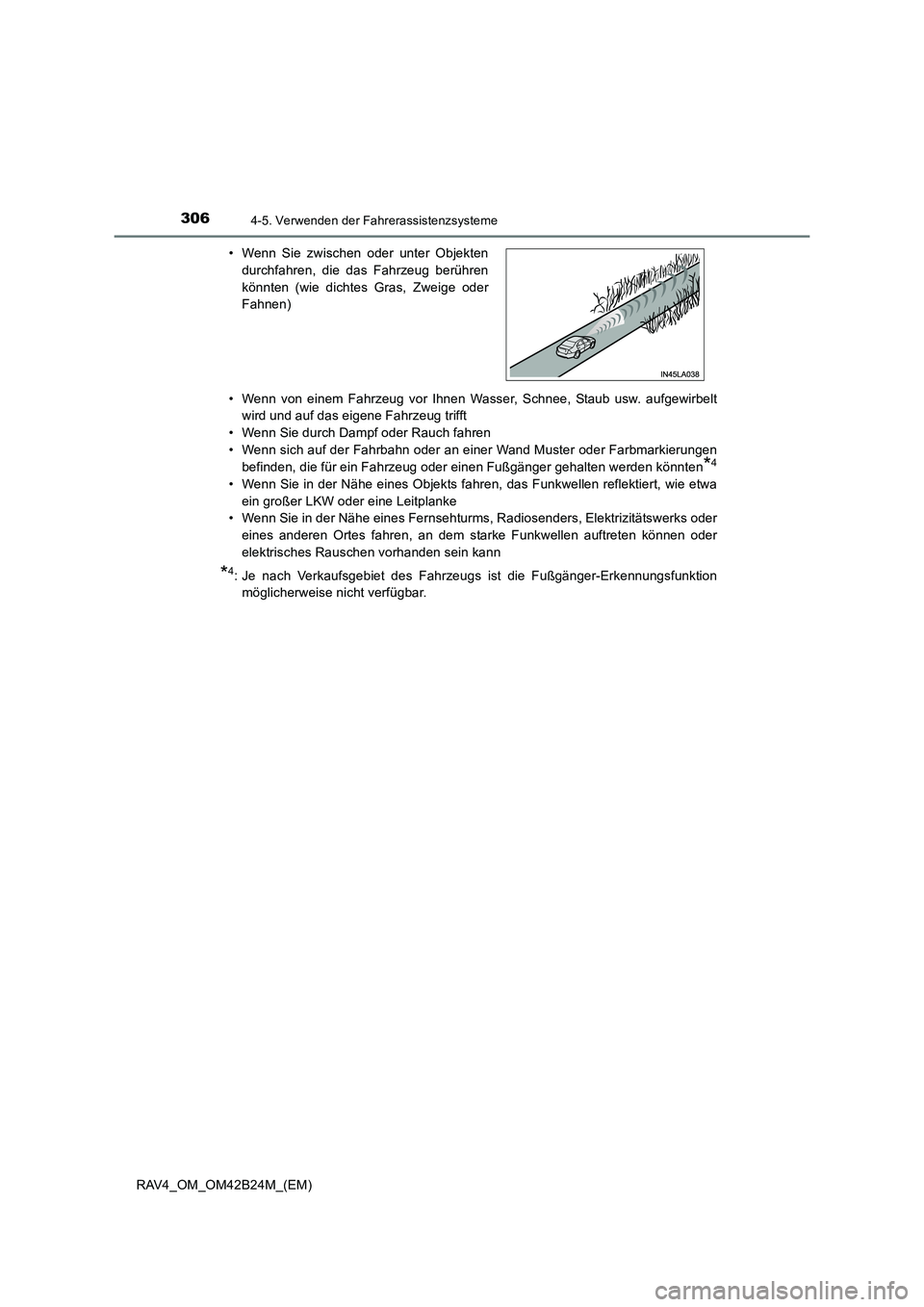

3064-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)• Wenn von einem Fahrzeug vor Ihnen Wasser, Schnee, Staub usw. aufgewirbelt
wird und auf das eigene Fahrzeug trifft
• Wenn Sie durch Dampf oder Rauch fahren
• Wenn sich auf der Fahrbahn oder an einer Wand Muster oder Farbmarkierungen befinden, die für ein Fahrzeug oder einen Fußgänger gehalten werden könnten
*4
• Wenn Sie in der Nähe eines Objekts fahren, das Funkwellen reflektiert, wie etwa
ein großer LKW oder eine Leitplanke
• Wenn Sie in der Nähe eines Fernsehturms, Radiosenders, Elektrizitätswerks oder
eines anderen Ortes fahren, an dem starke Funkwellen auftreten können oder
elektrisches Rauschen vorhanden sein kann
*4: Je nach Verkaufsgebiet des Fahrzeugs ist die Fußgänger-Erkennungsfunktionmöglicherweise nicht verfügbar.
• Wenn Sie zwischen oder unter Objekten
durchfahren, die das Fahrzeug berühren
könnten (wie dichtes Gras, Zweige oder
Fahnen)

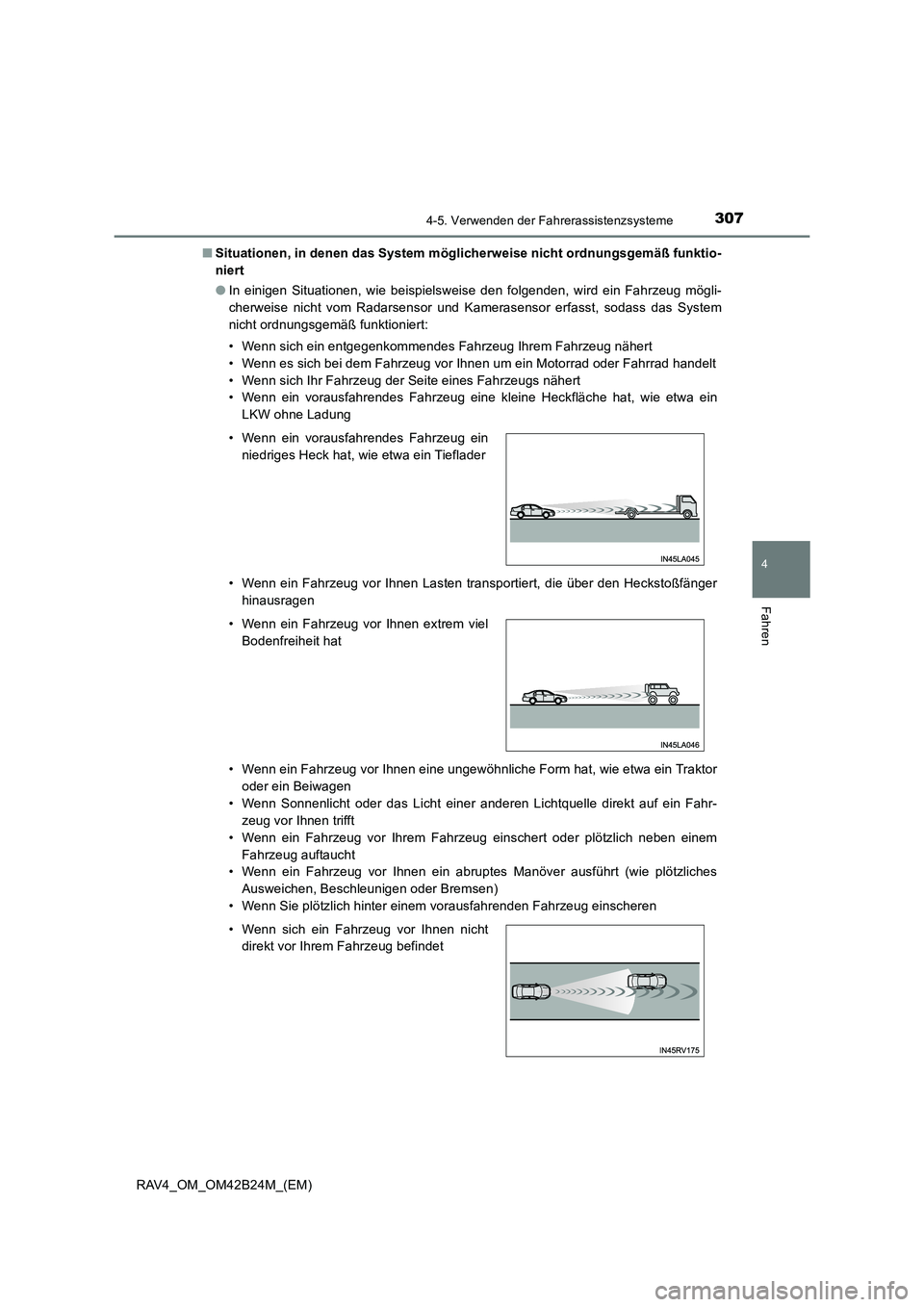

3074-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)■
Situationen, in denen das System möglicherweise nicht ordnungsgemäß funktio-
niert
●In einigen Situationen, wie beispielsweise den folgenden, wird ein Fahrzeug mögli-
cherweise nicht vom Radarsensor und Kamerasensor erfasst, sodass das System
nicht ordnungsgemäß funktioniert:
• Wenn sich ein entgegenkommendes Fahrzeug Ihrem Fahrzeug nähert
• Wenn es sich bei dem Fahrzeug vor Ihnen um ein Motorrad oder Fahrrad handelt
• Wenn sich Ihr Fahrzeug der Seite eines Fahrzeugs nähert
• Wenn ein vorausfahrendes Fahrzeug eine kleine Heckfläche hat, wie etwa ein
LKW ohne Ladung
• Wenn ein Fahrzeug vor Ihnen Lasten transportiert, die über den Heckstoßfänger hinausragen
• Wenn ein Fahrzeug vor Ihnen eine ungewöhnliche Form hat, wie etwa ein Traktor oder ein Beiwagen
• Wenn Sonnenlicht oder das Licht einer anderen Lichtquelle direkt auf ein Fahr- zeug vor Ihnen trifft
• Wenn ein Fahrzeug vor Ihrem Fahrzeug einschert oder plötzlich neben einem Fahrzeug auftaucht
• Wenn ein Fahrzeug vor Ihnen ein abruptes Manöver ausführt (wie plötzliches
Ausweichen, Beschleunigen oder Bremsen)
• Wenn Sie plötzlich hinter einem vorausfahrenden Fahrzeug einscheren • Wenn ein vorausfahrendes Fahrzeug ein niedriges Heck hat, wie etwa ein Tieflader
• Wenn ein Fahrzeug vor Ihnen extrem viel Bodenfreiheit hat
• Wenn sich ein Fahrzeug vor Ihnen nicht direkt vor Ihrem Fahrzeug befindet

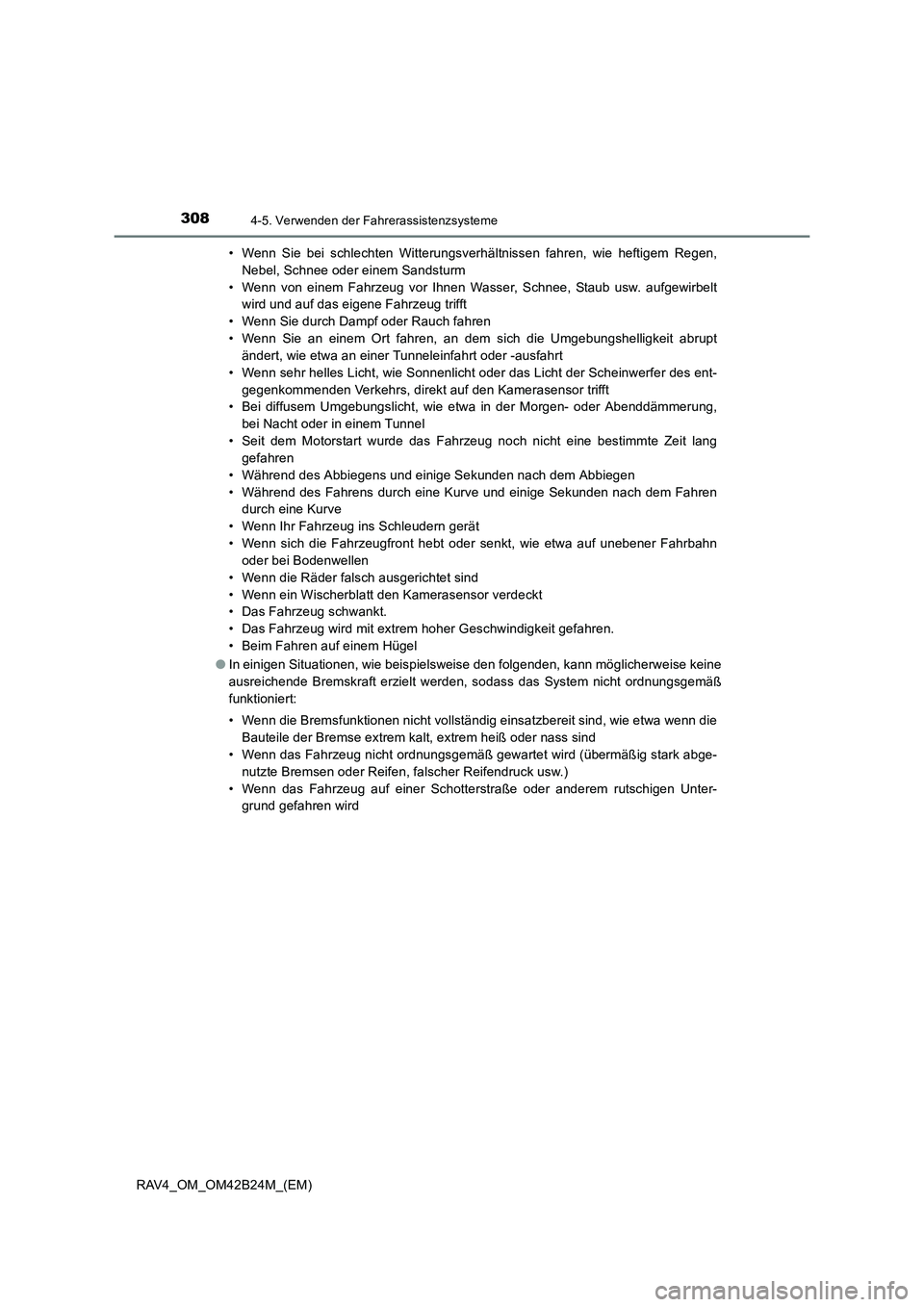

3084-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)• Wenn Sie bei schlechten Witterungsverhältnissen fahren, wie heftigem Regen,
Nebel, Schnee oder einem Sandsturm
• Wenn von einem Fahrzeug vor Ihnen Wasser, Schnee, Staub usw. aufgewirbelt wird und auf das eigene Fahrzeug trifft
• Wenn Sie durch Dampf oder Rauch fahren
• Wenn Sie an einem Ort fahren, an dem sich die Umgebungshelligkeit abrupt ändert, wie etwa an einer Tunneleinfahrt oder -ausfahrt
• Wenn sehr helles Licht, wie Sonnenlicht oder das Licht der Scheinwerfer des ent- gegenkommenden Verkehrs, direkt auf den Kamerasensor trifft
• Bei diffusem Umgebungslicht, wie etwa in der Morgen- oder Abenddämmerung,
bei Nacht oder in einem Tunnel
• Seit dem Motorstart wurde das Fahrzeug noch nicht eine bestimmte Zeit lang gefahren
• Während des Abbiegens und einige Sekunden nach dem Abbiegen
• Während des Fahrens durch eine Kurve und einige Sekunden nach dem Fahren durch eine Kurve
• Wenn Ihr Fahrzeug ins Schleudern gerät
• Wenn sich die Fahrzeugfront hebt oder senkt, wie etwa auf unebener Fahrbahn oder bei Bodenwellen
• Wenn die Räder falsch ausgerichtet sind
• Wenn ein Wischerblatt den Kamerasensor verdeckt
• Das Fahrzeug schwankt.
• Das Fahrzeug wird mit extrem hoher Geschwindigkeit gefahren.
• Beim Fahren auf einem Hügel
● In einigen Situationen, wie beispielsweise den folgenden, kann möglicherweise keine
ausreichende Bremskraft erzielt werden, sodass das System nicht ordnungsgemäß
funktioniert:
• Wenn die Bremsfunktionen nicht vollständig einsatzbereit sind, wie etwa wenn die
Bauteile der Bremse extrem kalt, extrem heiß oder nass sind
• Wenn das Fahrzeug nicht ordnungsgemäß gewartet wird (übermäßig stark abge-
nutzte Bremsen oder Reifen, falscher Reifendruck usw.)
• Wenn das Fahrzeug auf einer Schotterstraße oder anderem rutschigen Unter- grund gefahren wird

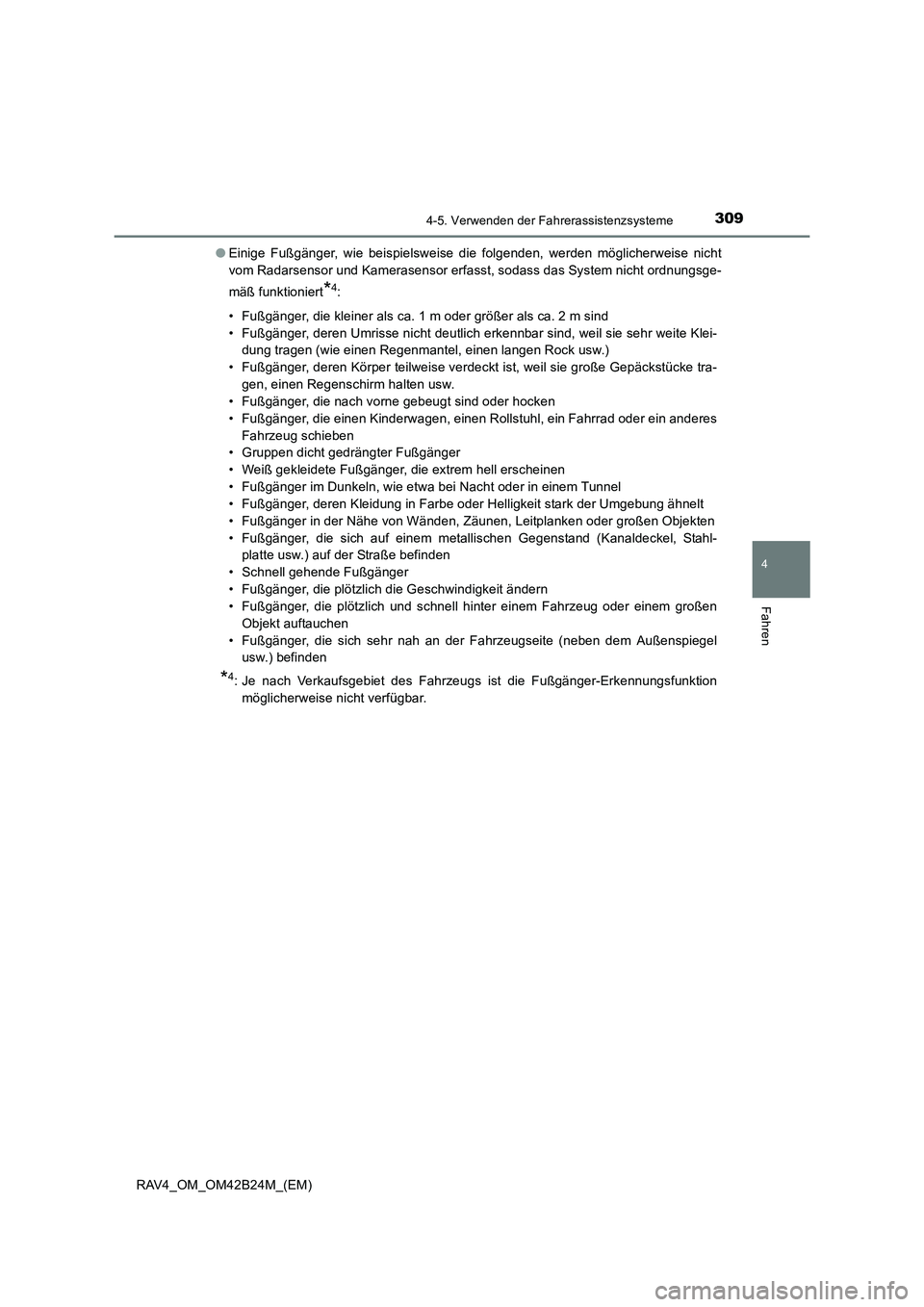

3094-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)●
Einige Fußgänger, wie beispielsweise die folgenden, werden möglicherweise nicht
vom Radarsensor und Kamerasensor erfasst, sodass das System nicht ordnungsge-
mäß funktioniert
*4:
• Fußgänger, die kleiner als ca. 1 m oder größer als ca. 2 m sind
• Fußgänger, deren Umrisse nicht deutlich erkennbar sind, weil sie sehr weite Klei- dung tragen (wie einen Regenmantel, einen langen Rock usw.)
• Fußgänger, deren Körper teilweise verdeckt ist, weil sie große Gepäckstücke tra- gen, einen Regenschirm halten usw.
• Fußgänger, die nach vorne gebeugt sind oder hocken
• Fußgänger, die einen Kinderwagen, einen Rollstuhl, ein Fahrrad oder ein anderes
Fahrzeug schieben
• Gruppen dicht gedrängter Fußgänger
• Weiß gekleidete Fußgänger, die extrem hell erscheinen
• Fußgänger im Dunkeln, wie etwa bei Nacht oder in einem Tunnel
• Fußgänger, deren Kleidung in Farbe oder Helligkeit stark der Umgebung ähnelt
• Fußgänger in der Nähe von Wänden, Zäunen, Leitplanken oder großen Objekten
• Fußgänger, die sich auf einem metallischen Gegenstand (Kanaldeckel, Stahl- platte usw.) auf der Straße befinden
• Schnell gehende Fußgänger
• Fußgänger, die plötzlich die Geschwindigkeit ändern
• Fußgänger, die plötzlich und schnell hinter einem Fahrzeug oder einem großen Objekt auftauchen
• Fußgänger, die sich sehr nah an der Fahrzeugseite (neben dem Außenspiegel usw.) befinden
*4: Je nach Verkaufsgebiet des Fahrzeugs ist die Fußgänger-Erkennungsfunktion
möglicherweise nicht verfügbar.

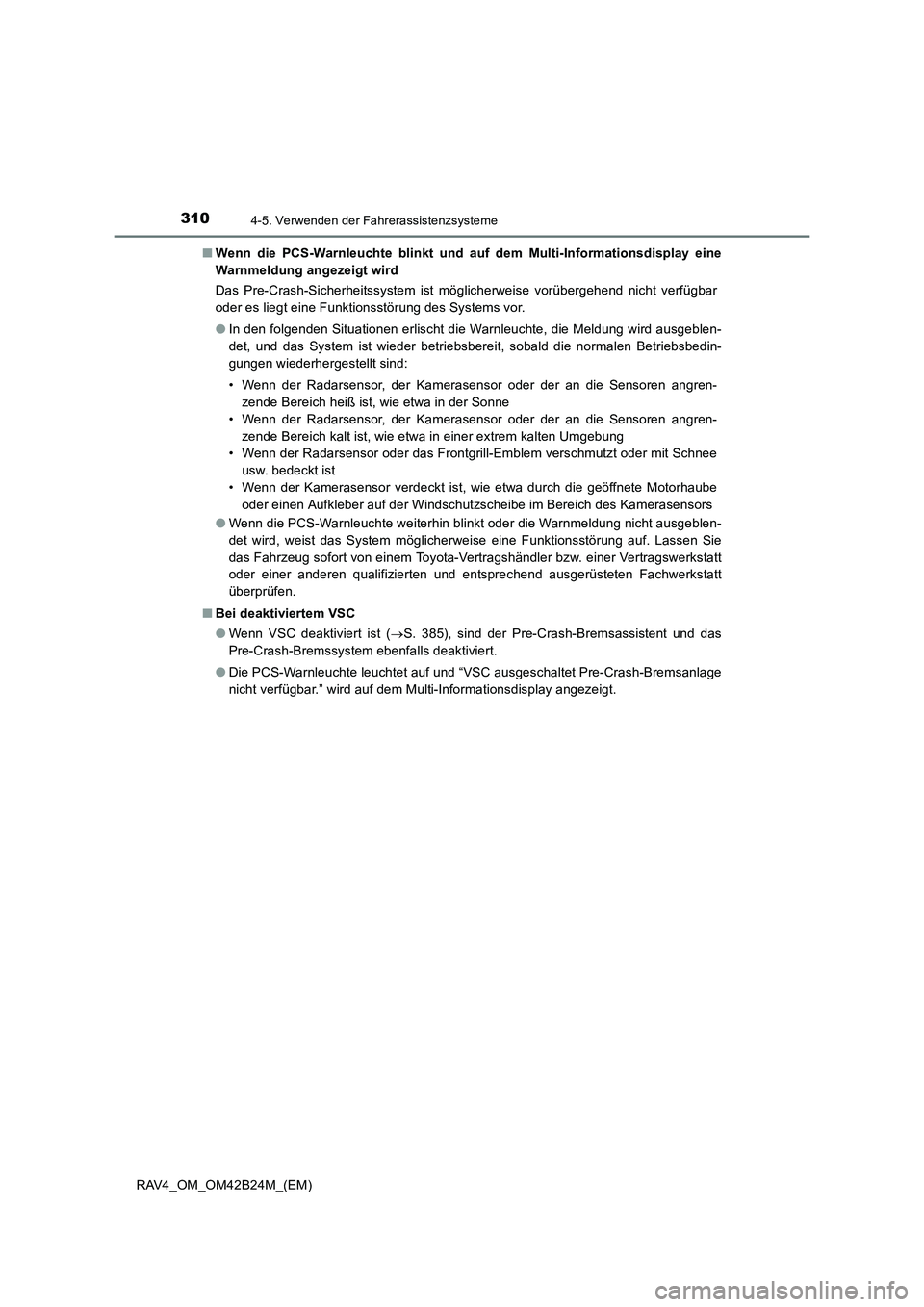

3104-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)■
Wenn die PCS-Warnleuchte blinkt und au f dem Multi-Informationsdisplay eine
Warnmeldung angezeigt wird
Das Pre-Crash-Sicherheitssystem ist möglicherweise vorübergehend nicht verfügbar
oder es liegt eine Funktionsstörung des Systems vor.
● In den folgenden Situationen erlischt die Warnleuchte, die Meldung wird ausgeblen-
det, und das System ist wieder betriebsbereit, sobald die normalen Betriebsbedin-
gungen wiederhergestellt sind:
• Wenn der Radarsensor, der Kamerasensor oder der an die Sensoren angren-
zende Bereich heiß ist, wie etwa in der Sonne
• Wenn der Radarsensor, der Kamerasensor oder der an die Sensoren angren- zende Bereich kalt ist, wie etwa in einer extrem kalten Umgebung
• Wenn der Radarsensor oder das Frontgrill-Emblem verschmutzt oder mit Schnee
usw. bedeckt ist
• Wenn der Kamerasensor verdeckt ist, wie etwa durch die geöffnete Motorhaube oder einen Aufkleber auf der Windschutzscheibe im Bereich des Kamerasensors
● Wenn die PCS-Warnleuchte weiterhin blinkt oder die Warnmeldung nicht ausgeblen-
det wird, weist das System möglicherweise eine Funktionsstörung auf. Lassen Sie
das Fahrzeug sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
überprüfen.
■ Bei deaktiviertem VSC
●Wenn VSC deaktiviert ist ( →S. 385), sind der Pre-Crash-Bremsassistent und das
Pre-Crash-Bremssystem ebenfalls deaktiviert.
● Die PCS-Warnleuchte leuchtet auf und “VSC ausgeschaltet Pre-Crash-Bremsanlage
nicht verfügbar.” wird auf dem Multi-Informationsdisplay angezeigt.
