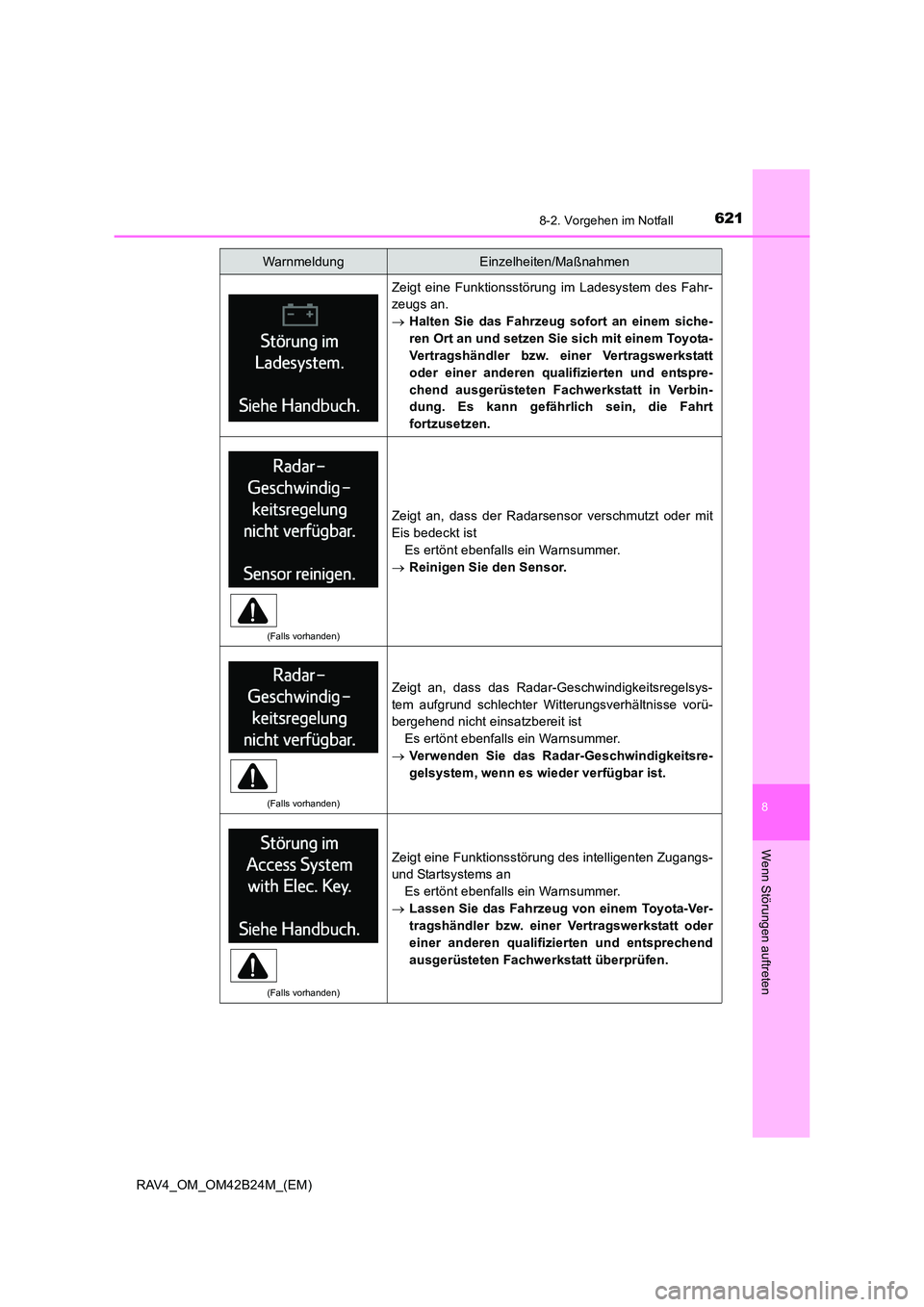

6218-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42B24M_(EM)
Zeigt eine Funktionsstörung im Ladesystem des Fahr-
zeugs an.
→Halten Sie das Fahrzeug sofort an einem siche-
ren Ort an und setzen Sie sich mit einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt in Verbin-
dung. Es kann gefährlich sein, die Fahrt
fortzusetzen.
(Falls vorhanden)
Zeigt an, dass der Radarsensor verschmutzt oder mit
Eis bedeckt ist
Es ertönt ebenfalls ein Warnsummer.
→ Reinigen Sie den Sensor.
(Falls vorhanden)
Zeigt an, dass das Radar-Geschwindigkeitsregelsys-
tem aufgrund schlechter Witterungsverhältnisse vorü-
bergehend nicht einsatzbereit ist
Es ertönt ebenfalls ein Warnsummer.
→ Verwenden Sie das Rada r-Geschwindigkeitsre-
gelsystem, wenn es wieder verfügbar ist.
(Falls vorhanden)
Zeigt eine Funktionsstörung des intelligenten Zugangs-
und Startsystems an
Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
WarnmeldungEinzelheiten/Maßnahmen

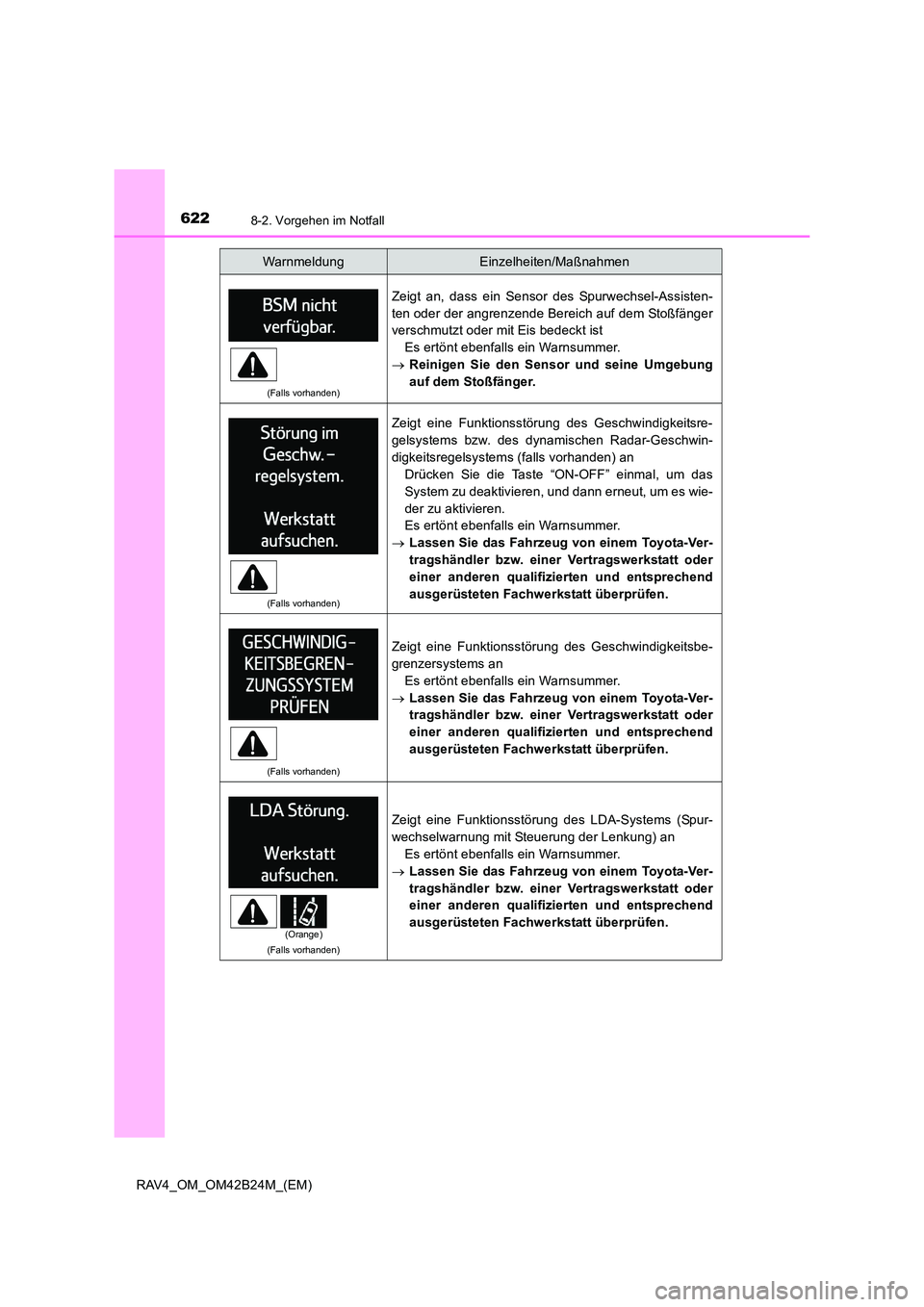

6228-2. Vorgehen im Notfall
RAV4_OM_OM42B24M_(EM)
(Falls vorhanden)
Zeigt an, dass ein Sensor des Spurwechsel-Assisten-
ten oder der angrenzende Bereich auf dem Stoßfänger
verschmutzt oder mit Eis bedeckt istEs ertönt ebenfalls ein Warnsummer.
→ Reinigen Sie den Sensor und seine Umgebung
auf dem Stoßfänger.
(Falls vorhanden)
Zeigt eine Funktionsstörung des Geschwindigkeitsre-
gelsystems bzw. des dynamischen Radar-Geschwin-
digkeitsregelsystems (falls vorhanden) an
Drücken Sie die Taste “ON-OFF” einmal, um das
System zu deaktivieren, und dann erneut, um es wie-
der zu aktivieren.
Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
(Falls vorhanden)
Zeigt eine Funktionsstörung des Geschwindigkeitsbe-
grenzersystems an
Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
(Falls vorhanden)
Zeigt eine Funktionsstörung des LDA-Systems (Spur-
wechselwarnung mit Steuerung der Lenkung) an
Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
WarnmeldungEinzelheiten/Maßnahmen
(Orange)

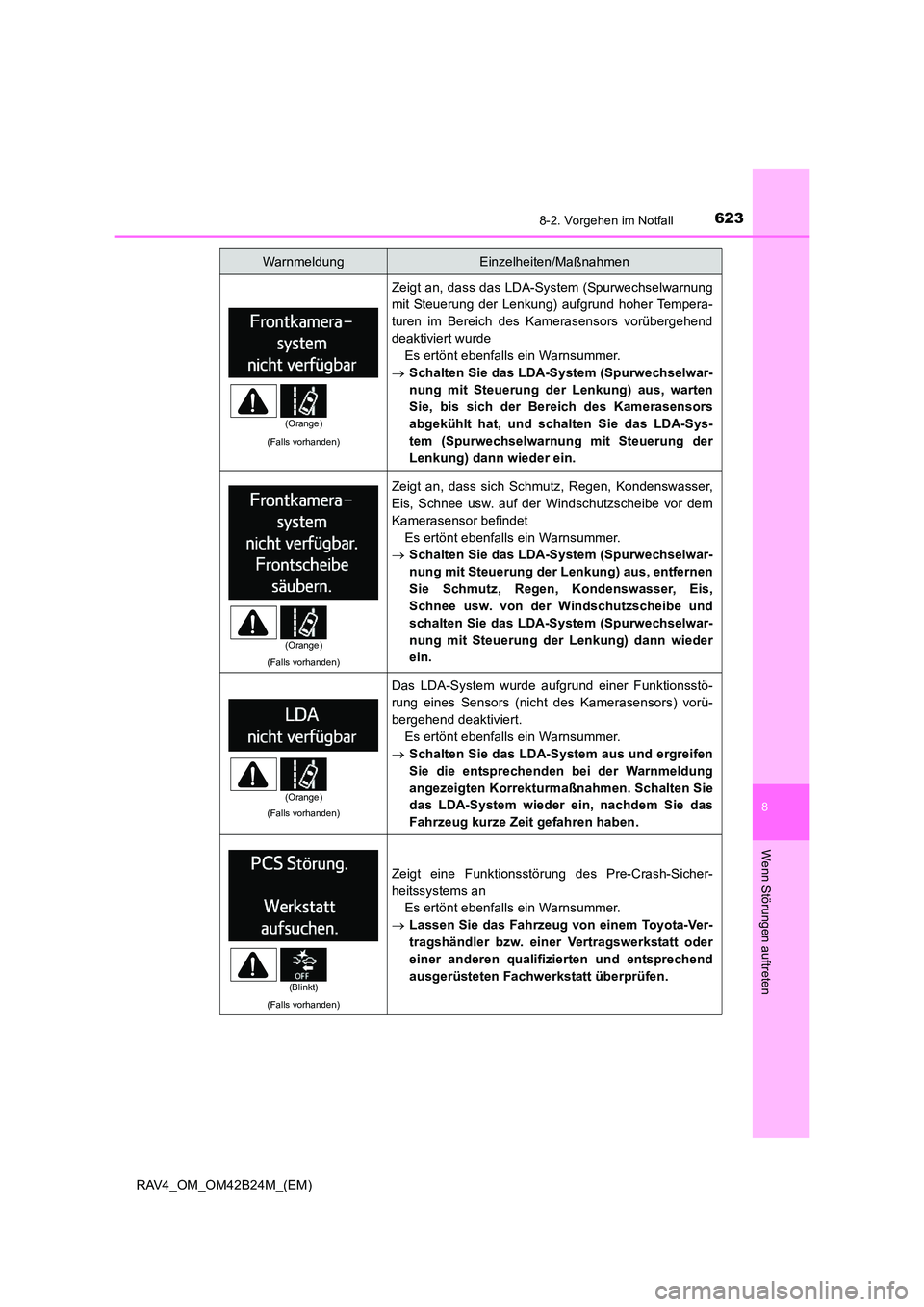

6238-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42B24M_(EM)
(Falls vorhanden)
Zeigt an, dass das LDA-System (Spurwechselwarnung
mit Steuerung der Lenkung) aufgrund hoher Tempera-
turen im Bereich des Kamerasensors vorübergehend
deaktiviert wurdeEs ertönt ebenfalls ein Warnsummer.
→ Schalten Sie das LDA-System (Spurwechselwar-
nung mit Steuerung der Lenkung) aus, warten
Sie, bis sich der Bereich des Kamerasensors
abgekühlt hat, und schalten Sie das LDA-Sys-
tem (Spurwechselwarnung mit Steuerung der
Lenkung) dann wieder ein.
(Falls vorhanden)
Zeigt an, dass sich Schmutz, Regen, Kondenswasser,
Eis, Schnee usw. auf der Windschutzscheibe vor dem
Kamerasensor befindet
Es ertönt ebenfalls ein Warnsummer.
→ Schalten Sie das LDA-System (Spurwechselwar-
nung mit Steuerung der Lenkung) aus, entfernen
Sie Schmutz, Regen, Kondenswasser, Eis,
Schnee usw. von der Windschutzscheibe und
schalten Sie das LDA-System (Spurwechselwar-
nung mit Steuerung der Lenkung) dann wieder
ein.
(Falls vorhanden)
Das LDA-System wurde aufgrund einer Funktionsstö-
rung eines Sensors (nicht des Kamerasensors) vorü-
bergehend deaktiviert.
Es ertönt ebenfalls ein Warnsummer.
→ Schalten Sie das LDA-System aus und ergreifen
Sie die entsprechenden bei der Warnmeldung
angezeigten Korrekturmaßnahmen. Schalten Sie
das LDA-System wieder ein, nachdem Sie das
Fahrzeug kurze Zeit gefahren haben.
(Falls vorhanden)
Zeigt eine Funktionsstörung des Pre-Crash-Sicher-
heitssystems an
Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
WarnmeldungEinzelheiten/Maßnahmen
(Orange)
(Orange)
(Orange)
(Blinkt)

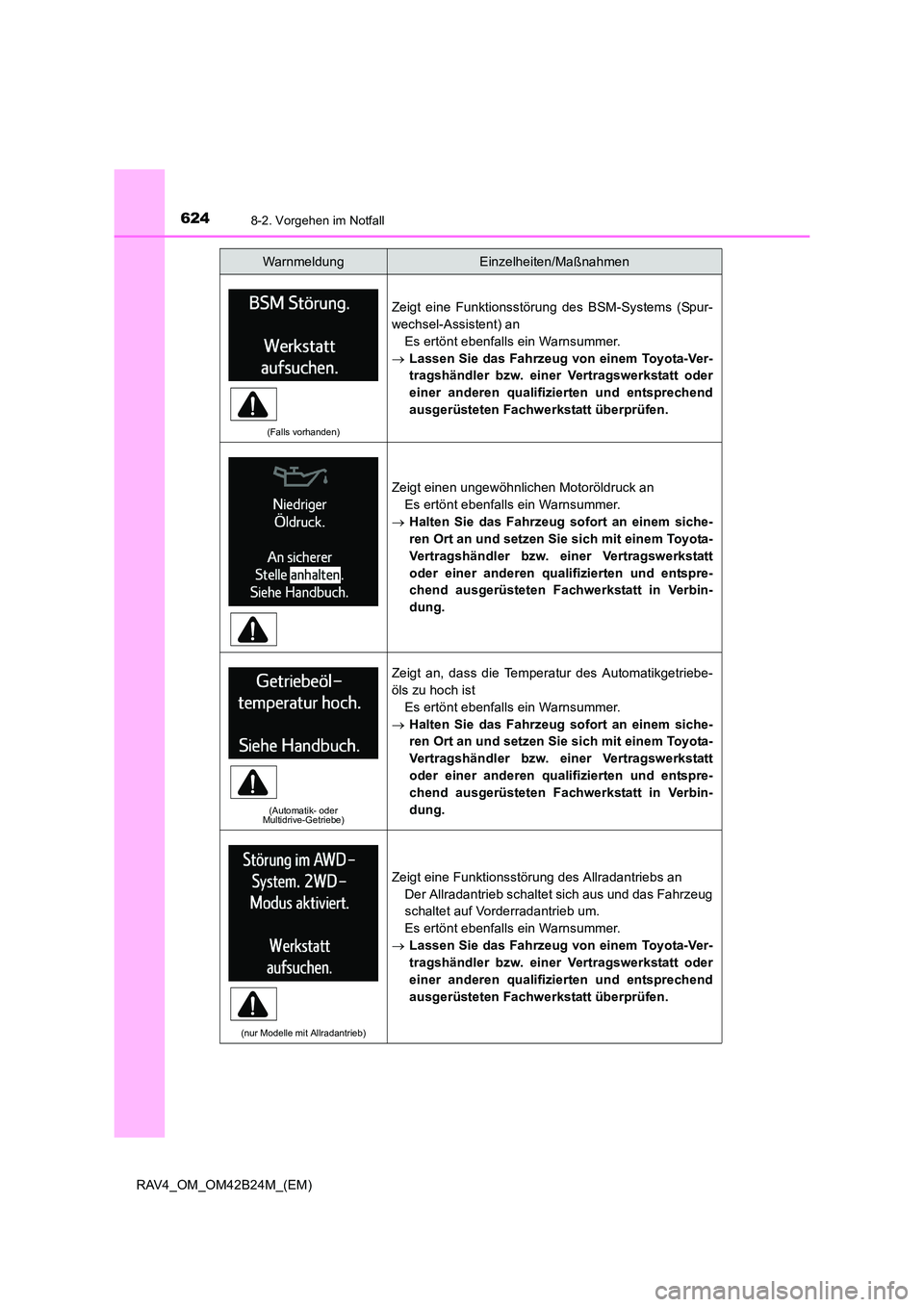

6248-2. Vorgehen im Notfall
RAV4_OM_OM42B24M_(EM)
(Falls vorhanden)
Zeigt eine Funktionsstörung des BSM-Systems (Spur-
wechsel-Assistent) anEs ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
Zeigt einen ungewöhnlichen Motoröldruck an
Es ertönt ebenfalls ein Warnsummer.
→ Halten Sie das Fahrzeug sofort an einem siche-
ren Ort an und setzen Sie sich mit einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt in Verbin-
dung.
(Automatik- oder
Multidrive-Getriebe)
Zeigt an, dass die Temperatur des Automatikgetriebe-
öls zu hoch ist
Es ertönt ebenfalls ein Warnsummer.
→ Halten Sie das Fahrzeug sofort an einem siche-
ren Ort an und setzen Sie sich mit einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt in Verbin-
dung.
(nur Modelle mit Allradantrieb)
Zeigt eine Funktionsstörung des Allradantriebs an
Der Allradantrieb schaltet sich aus und das Fahrzeug
schaltet auf Vorderradantrieb um.
Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
WarnmeldungEinzelheiten/Maßnahmen

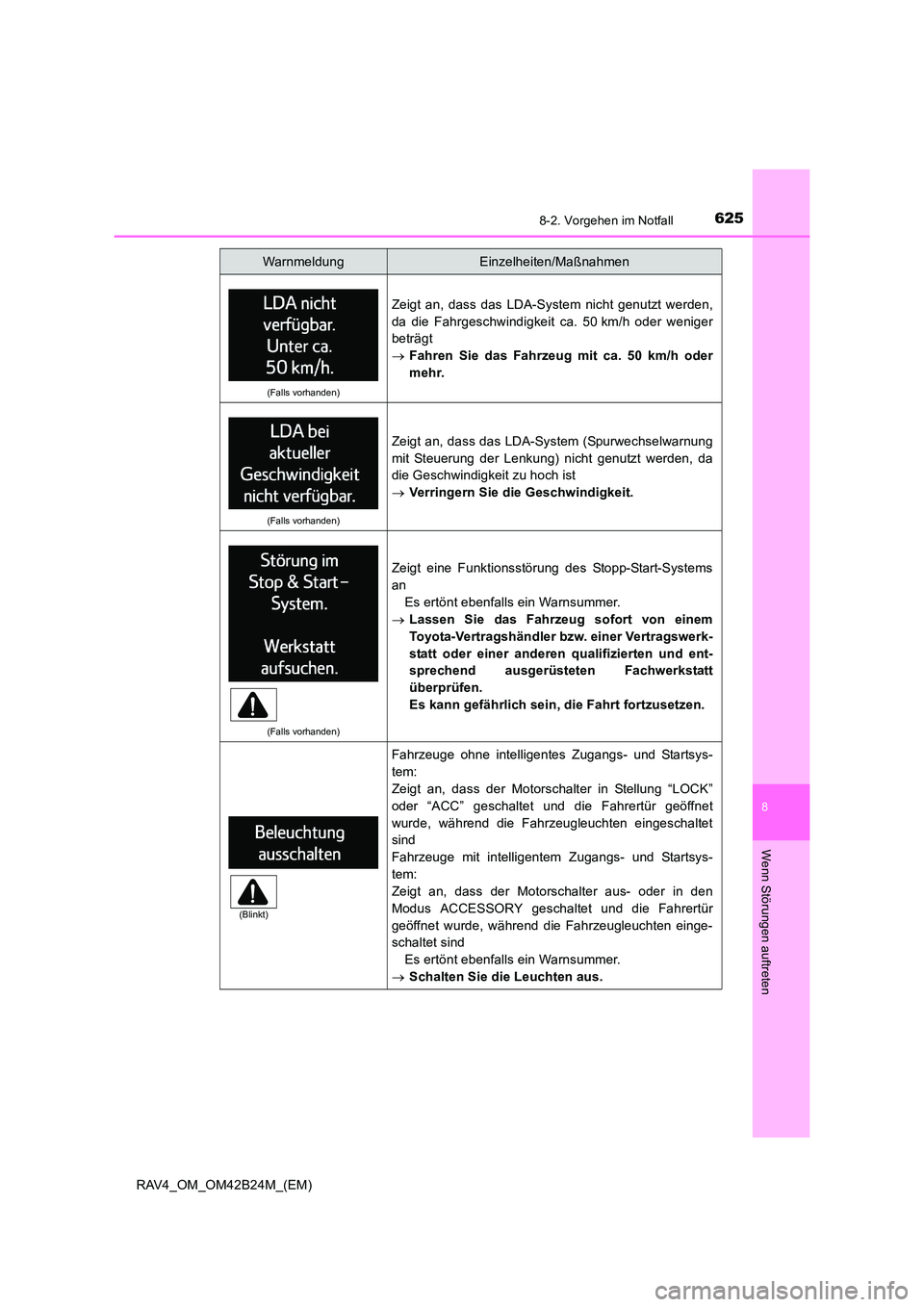

6258-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42B24M_(EM)
(Falls vorhanden)
Zeigt an, dass das LDA-System nicht genutzt werden,
da die Fahrgeschwindigkeit ca. 50 km/h oder weniger
beträgt
→Fahren Sie das Fahrzeug mit ca. 50 km/h oder
mehr.
(Falls vorhanden)
Zeigt an, dass das LDA-System (Spurwechselwarnung
mit Steuerung der Lenkung) nicht genutzt werden, da
die Geschwindigkeit zu hoch ist
→Verringern Sie die Geschwindigkeit.
(Falls vorhanden)
Zeigt eine Funktionsstörung des Stopp-Start-Systems
an
Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Fahrzeug sofort von einem
Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einer anderen qualifizierten und ent-
sprechend ausgerüsteten Fachwerkstatt
überprüfen.
Es kann gefährlich sein, die Fahrt fortzusetzen.
Fahrzeuge ohne intelligentes Zugangs- und Startsys-
tem:
Zeigt an, dass der Motorschalter in Stellung “LOCK”
oder “ACC” geschaltet und die Fahrertür geöffnet
wurde, während die Fahrzeugleuchten eingeschaltet
sind
Fahrzeuge mit intelligentem Zugangs- und Startsys-
tem:
Zeigt an, dass der Motorschalter aus- oder in den
Modus ACCESSORY geschaltet und die Fahrertür
geöffnet wurde, während die Fahrzeugleuchten einge-
schaltet sind
Es ertönt ebenfalls ein Warnsummer.
→ Schalten Sie die Leuchten aus.
WarnmeldungEinzelheiten/Maßnahmen
(Blinkt)

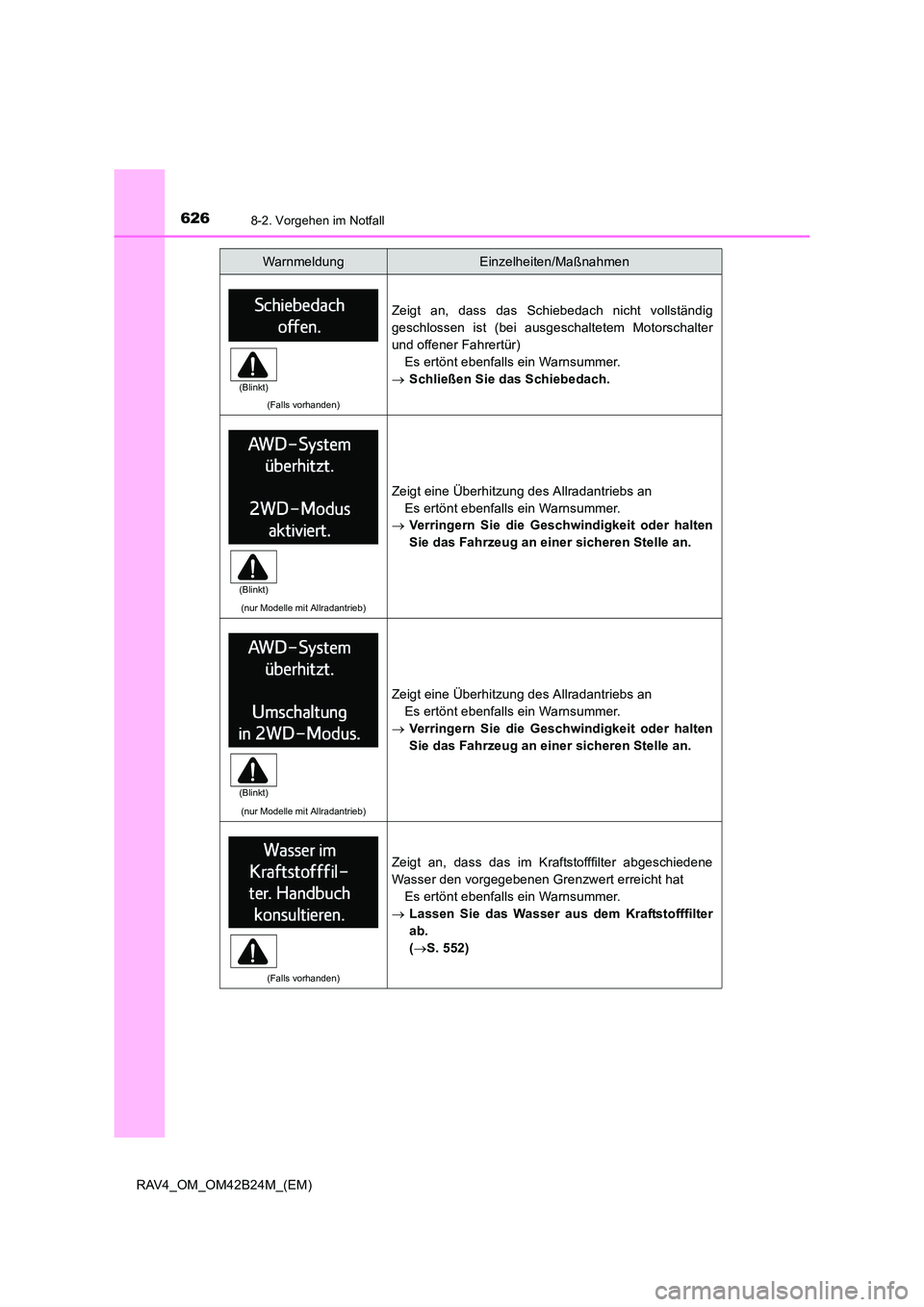

6268-2. Vorgehen im Notfall
RAV4_OM_OM42B24M_(EM)
(Falls vorhanden)
Zeigt an, dass das Schiebedach nicht vollständig
geschlossen ist (bei ausgeschaltetem Motorschalter
und offener Fahrertür)Es ertönt ebenfalls ein Warnsummer.
→ Schließen Sie das Schiebedach.
(nur Modelle mit Allradantrieb)
Zeigt eine Überhitzung des Allradantriebs an
Es ertönt ebenfalls ein Warnsummer.
→ Verringern Sie die Gesc hwindigkeit oder halten
Sie das Fahrzeug an einer sicheren Stelle an.
(nur Modelle mit Allradantrieb)
Zeigt eine Überhitzung des Allradantriebs an Es ertönt ebenfalls ein Warnsummer.
→ Verringern Sie die Gesc hwindigkeit oder halten
Sie das Fahrzeug an einer sicheren Stelle an.
(Falls vorhanden)
Zeigt an, dass das im Kraftstofffilter abgeschiedene
Wasser den vorgegebenen Grenzwert erreicht hat Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Wasser aus dem Kraftstofffilter
ab.
(→ S. 552)
WarnmeldungEinzelheiten/Maßnahmen
(Blinkt)
(Blinkt)
(Blinkt)

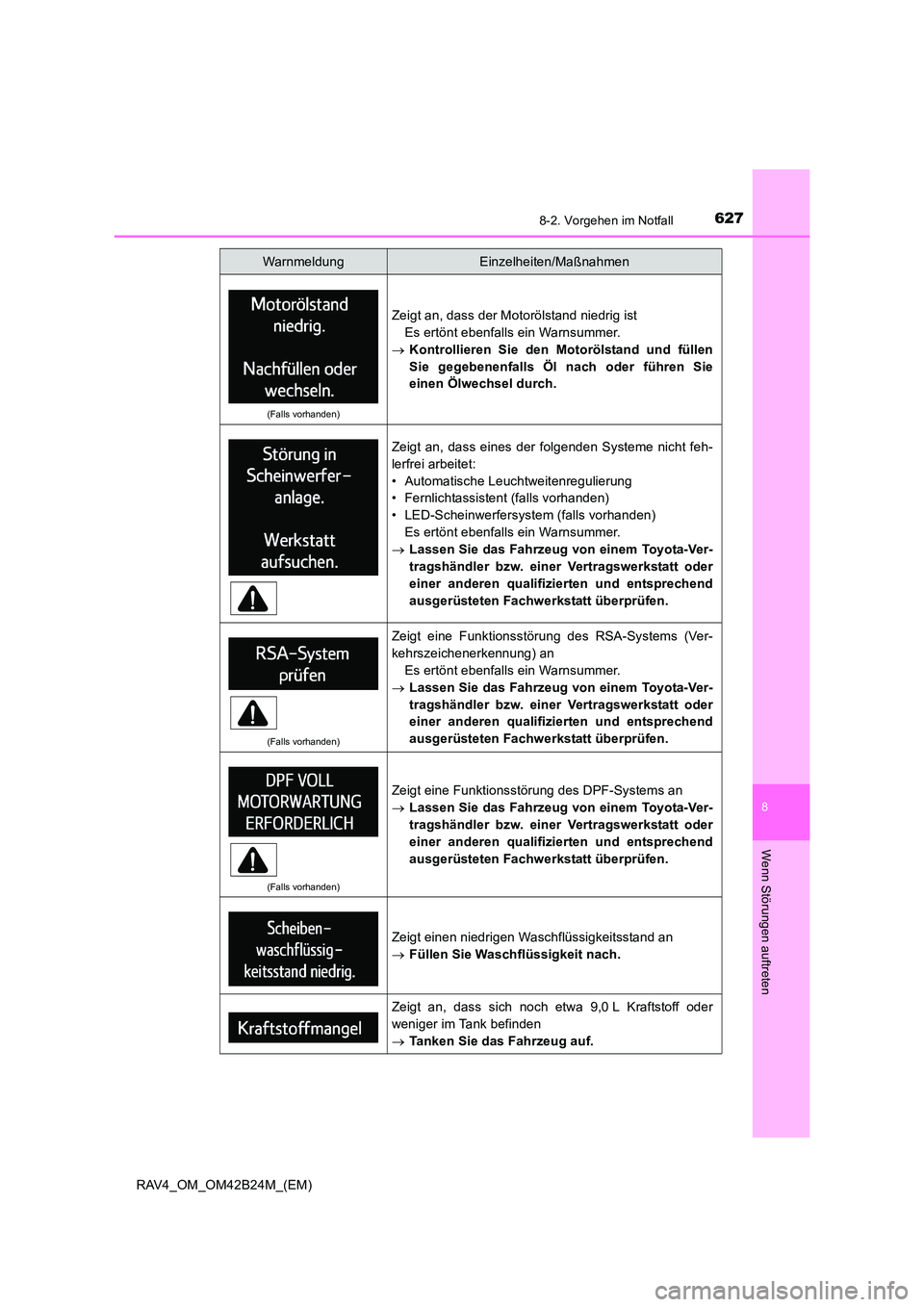

6278-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42B24M_(EM)
(Falls vorhanden)
Zeigt an, dass der Motorölstand niedrig istEs ertönt ebenfalls ein Warnsummer.
→ Kontrollieren Sie den Motorölstand und füllen
Sie gegebenenfalls Öl nach oder führen Sie
einen Ölwechsel durch.
Zeigt an, dass eines der folgenden Systeme nicht feh-
lerfrei arbeitet:
• Automatische Leuchtweitenregulierung
• Fernlichtassistent (falls vorhanden)
• LED-Scheinwerfersystem (falls vorhanden)
Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
(Falls vorhanden)
Zeigt eine Funktionsstörung des RSA-Systems (Ver-
kehrszeichenerkennung) an
Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
(Falls vorhanden)
Zeigt eine Funktionsstörung des DPF-Systems an
→Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
Zeigt einen niedrigen Waschflüssigkeitsstand an
→Füllen Sie Waschflüssigkeit nach.
Zeigt an, dass sich noch etwa 9,0 L Kraftstoff oder
weniger im Tank befinden
→Tanken Sie das Fahrzeug auf.
WarnmeldungEinzelheiten/Maßnahmen

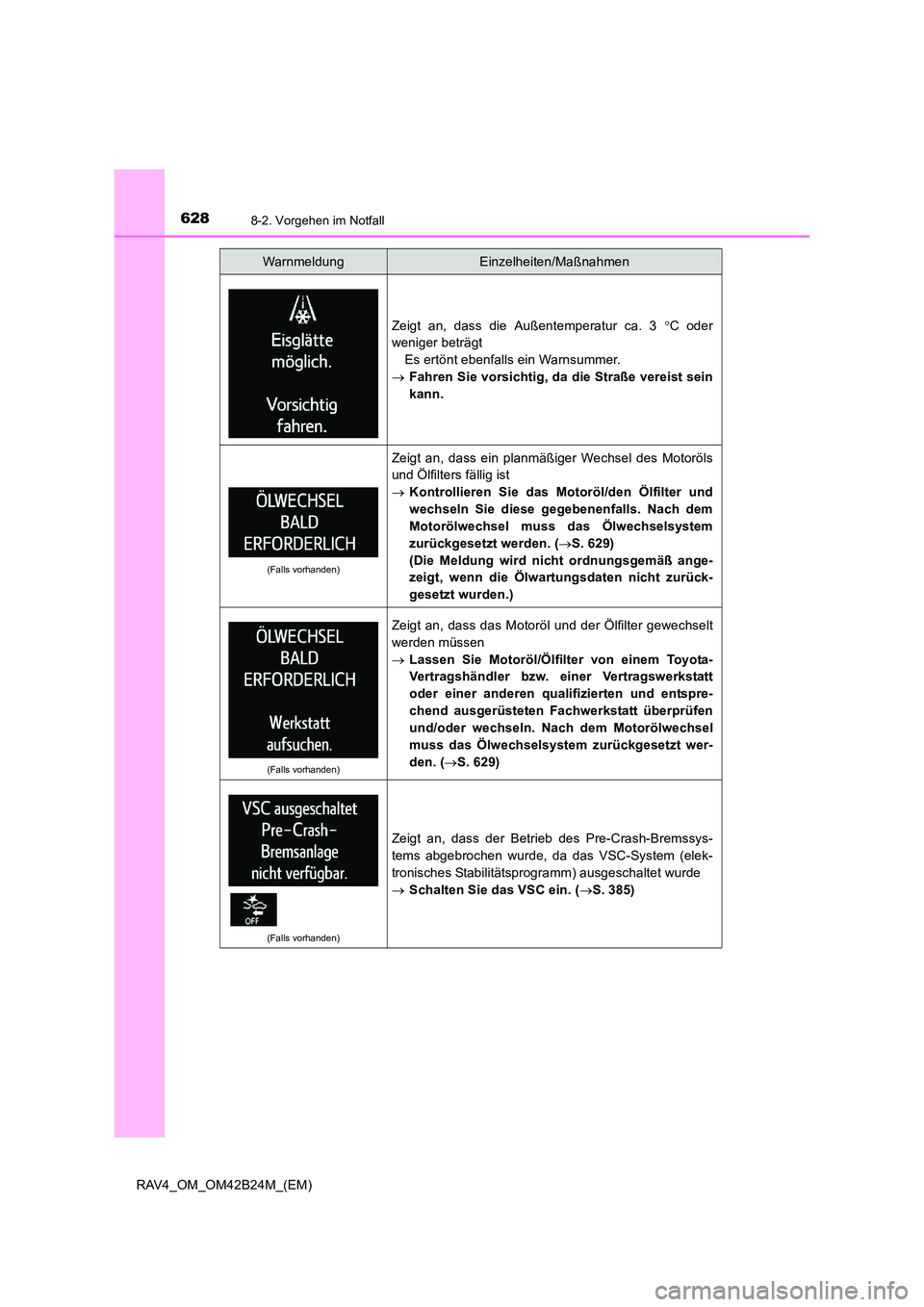

6288-2. Vorgehen im Notfall
RAV4_OM_OM42B24M_(EM)
Zeigt an, dass die Außentemperatur ca. 3 °C oder
weniger beträgt
Es ertönt ebenfalls ein Warnsummer.
→ Fahren Sie vorsichtig, da die Straße vereist sein
kann.
(Falls vorhanden)
Zeigt an, dass ein planmäßiger Wechsel des Motoröls
und Ölfilters fällig ist
→Kontrollieren Sie das Motoröl/den Ölfilter und
wechseln Sie diese gegebenenfalls. Nach dem
Motorölwechsel muss das Ölwechselsystem
zurückgesetzt werden. ( →S. 629)
(Die Meldung wird nicht ordnungsgemäß ange-
zeigt, wenn die Ölwartungsdaten nicht zurück-
gesetzt wurden.)
(Falls vorhanden)
Zeigt an, dass das Motoröl und der Ölfilter gewechselt
werden müssen
→ Lassen Sie Motoröl/Ölfilter von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt überprüfen
und/oder wechseln. Nach dem Motorölwechsel
muss das Ölwechselsystem zurückgesetzt wer-
den. ( →S. 629)
(Falls vorhanden)
Zeigt an, dass der Betrieb des Pre-Crash-Bremssys-
tems abgebrochen wurde, da das VSC-System (elek-
tronisches Stabilitätsprogramm) ausgeschaltet wurde
→ Schalten Sie das VSC ein. ( →S. 385)
WarnmeldungEinzelheiten/Maßnahmen

6298-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42B24M_(EM)
■Nach dem Wechsel des Motoröls (nur Modelle mit Dieselmotor)
Setzen Sie unbedingt die Ölwartungsdaten zurück. ( →S. 542)
■ Wenn die Meldung “DPF VOLL HANDBUCH KONSULTIEREN” auf dem Display
angezeigt wird (falls vorhanden)
Die im Filter angesammelten Ablagerungen müssen regeneriert werden.
Zur Regeneration des Filters werden die folgenden Fahrweisen empfohlen
*:
● Ununterbrochenes Fahren (zum Beispiel 20 bis 30 Minuten mit ca. 65 km/h).
● Vermeidung von Kurzstreckenbetrieb oder ununterbrochenes Fahren (wobei der
Motor für einen längeren Zeitraum ununterbrochen laufen gelassen wird).
Nach Beendigung der Regeneration erlischt die Warnmeldung. Sollte es jedoch nicht
möglich sein, auf diese Weise zu fahren, oder erlischt die Meldung auch nach solchen
Fahrten nicht, lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüs-
teten Fachwerkstatt überprüfen.
Einzelheiten zum DPF/DPNR-System finden Sie auf S. 263.
*: Achten Sie beim Fahren auf die Wetterbedingungen, den Straßenzustand, die Gelände- und die Verkehrsbedingungen und befolgen Sie die Straßenverkehrsord-
nung.
(Falls vorhanden)
Zeigt an, dass das Pre-Crash-Sicherheitssystem vorü-
bergehend nicht verfügbar ist
→ Bitte warten Sie, bis das System wieder einsatz-
bereit ist. Wenn die Meldung nicht erlischt, liegt
möglicherweise eine Funktionsstörung des Sys-
tems vor. Lassen Sie das Fahrzeug sofort von
einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten
und entsprechend ausgerüsteten Fachwerkstatt
überprüfen.
(Falls vorhanden)
Zeigt an, dass die im DPF/DPNR-Katalysator ange-
sammelte Ablagerungsmenge den vorgegebenen
Grenzwert erreicht hat.
→Regenerieren Sie den Filter. ( →S. 629)
Zeigt an, dass die Frontscheibenheizung nicht verwen-
det werden kann, da die Außentemperatur über ca.
5°C liegt
→ Verwenden Sie die Windschutzscheibenbehei-
zung oder warten Sie, bis die Außentemperatur
auf unter ca. 5 °C gefallen ist
WarnmeldungEinzelheiten/Maßnahmen
(Blinkt)

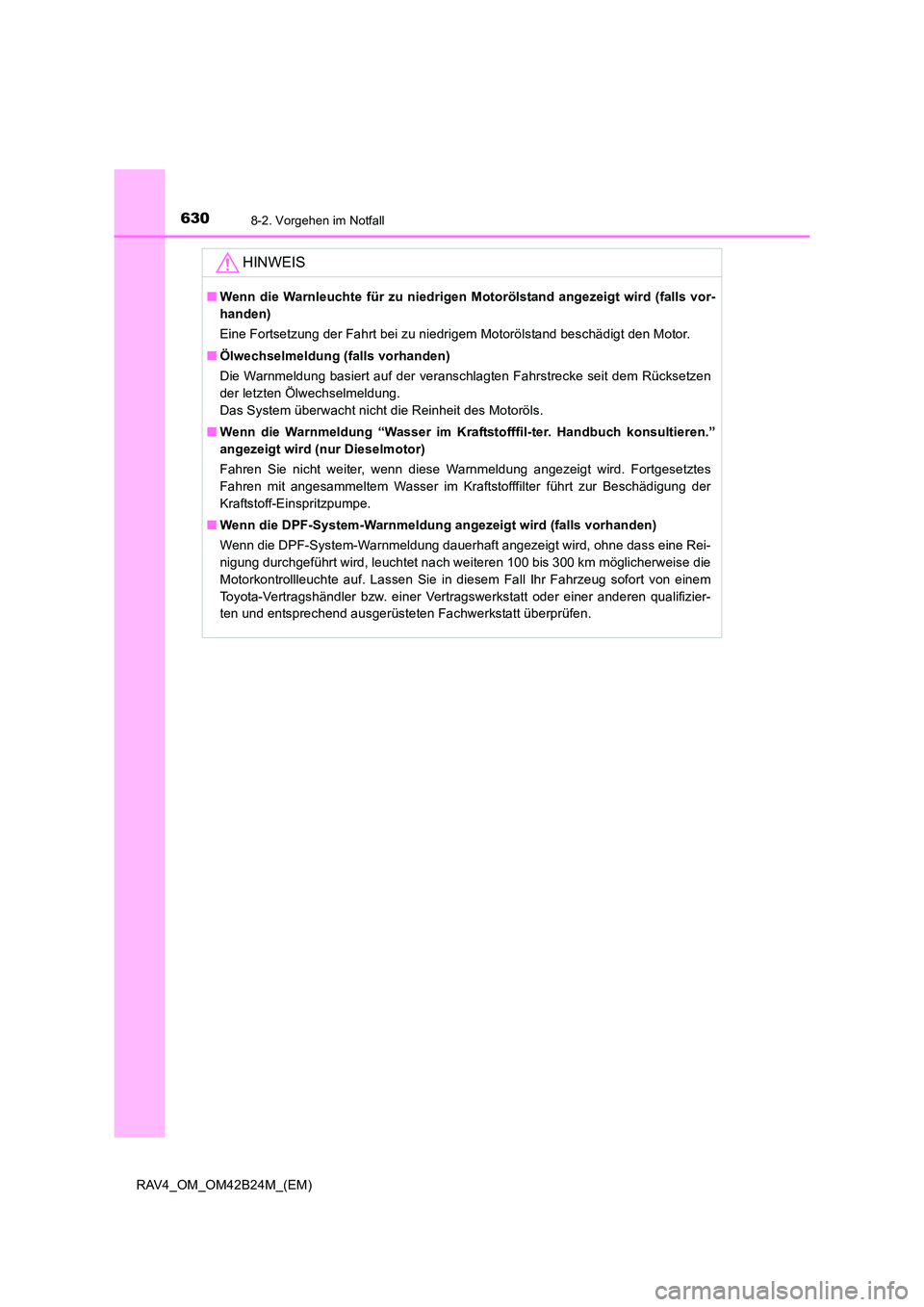

6308-2. Vorgehen im Notfall
RAV4_OM_OM42B24M_(EM)
HINWEIS
■Wenn die Warnleuchte für zu niedrigen Motorölstand angezeigt wird (falls vor-
handen)
Eine Fortsetzung der Fahrt bei zu niedrigem Motorölstand beschädigt den Motor.
■ Ölwechselmeldung (falls vorhanden)
Die Warnmeldung basiert auf der veranschlagten Fahrstrecke seit dem Rücksetzen
der letzten Ölwechselmeldung.
Das System überwacht nicht die Reinheit des Motoröls.
■ Wenn die Warnmeldung “Wasser im Kraftstofffil-ter. Handbuch konsultieren.”
angezeigt wird (nur Dieselmotor)
Fahren Sie nicht weiter, wenn diese Warnmeldung angezeigt wird. Fortgesetztes
Fahren mit angesammeltem Wasser im Kraftstofffilter führt zur Beschädigung der
Kraftstoff-Einspritzpumpe.
■ Wenn die DPF-System-Warnmeldung angezeigt wird (falls vorhanden)
Wenn die DPF-System-Warnmeldung dauerhaft angezeigt wird, ohne dass eine Rei-
nigung durchgeführt wird, leuchtet nach weiteren 100 bis 300 km möglicherweise die
Motorkontrollleuchte auf. Lassen Sie in diesem Fall Ihr Fahrzeug sofort von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
