3014-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42A45E_(EE)• Als wordt gereden in de buurt van een object dat radiogolven weerkaatst,
zoals een grote vrachtwagen of een vangrail
• Als wordt gereden in de buurt van een televisiezendmast, radiozender, elektriciteitscentrale of andere locatie waar sterke radiogolven of elektro-
magnetische velden aanwezig zijn
*4: Afhankelijk van de regio waarin de auto is verkocht, is de voetgangerde-
tectiefunctie mogelijk niet beschikbaar.
■ Situaties waarin het systeem mogelijk niet goed werkt
●In sommige situaties, zoals de onderstaande, wordt een voertuig mogelijk
niet gesignaleerd door de radarsensor en de camerasensor, waardoor het
systeem niet goed werkt:
• Als een tegenligger uw auto nadert
• Als een tegenligger of voorligger een voertuig op twee wielen betreft
• Als u de zijkant van een auto nadert
• Als een voorligger een smalle achterzijde heeft, zoals een onbeladen
vrachtwagen
• Als een voorligger lading vervoert die voorbij de achterbumper uitsteekt
• Als een tegenligger of voorligger ongelijkmatige vormen heeft, zoals een tractor of een zijspan
• Als de zon of ander licht rechtstreeks op een tegenligger of voorligger schijnt
• Als uw auto wordt gesneden of een auto opduikt vanaf de zijkant van een auto
• Als een voorligger een abrupte manoeuvre maakt (zoals uitwijken, acce-
lereren, decelereren)
• Als iemand plotseling invoegt achter een voorligger • Als een voorligger een lage achter- zijde heeft, zoals een dieplader
• Als een tegenligger of voorligger een extreem grote bodemvrijheid heeft
RAV4_OM_OM42A45E_(EE).book Page 301 Tuesday, October 20, 2015 11:26 AM

3024-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij zware
regenval, mist, sneeuw of een zandstorm
• Als de auto wordt geraakt door water, sneeuw, stof, enz. van een voorlig-
ger
• Als u door een stoomwolk of rookwolk rijdt
• Er wordt met de auto gereden in een gebied waar de helderheid van het omgevingslicht plotseling verandert, zoals bij in- en uitgangen van tun-
nels
• Wanneer een zeer fel licht, bijvoorbeeld de zon of de koplampen van tegemoetkomend verkeer, rechtstreeks in de camerasensor schijnt
• Als het schemerig is, zoals bij zonsopgang of zonsondergang, of 's
nachts of in een tunnel
• Als na het starten niet gedurende een bepaalde tijd is gereden met de auto
• Tijdens het links of rechts afslaan en gedurende een paar seconden daarna
• Tijdens het rijden in een bocht en gedurende een paar seconden daarna
• Als uw auto in een slip raakt
• Wanneer de voorzijde van de auto is verhoogd of verlaagd, bijvoorbeeld op een ongelijk of glooiend wegdek
• Als de wielen niet goed zijn uitgelijnd
• Als een ruitenwisserblad de camerasensor blokkeert
• De auto schommelt
• Er wordt gereden met extreem hoge snelheden
• Als op een helling wordt gereden
● In sommige situaties, zoals de onderstaande, wordt mogelijk niet voldoende
remkracht verkregen, waardoor het systeem niet goed werkt:
• Als de remfuncties niet volledig kunnen werken, bijvoorbeeld als de
onderdelen van het remsysteem uitzonderlijk koud of heet, of nat zijn
• Als de auto niet goed is onderhouden (remmen of banden zijn te ver ver-
sleten, onjuiste bandenspanning, enz.)
• Wanneer er met de auto wordt gereden op een grindpad of op een ander glad oppervlak
• Als een voorligger zich niet direct
vóór uw auto bevindt
RAV4_OM_OM42A45E_(EE).book Page 302 Tuesday, October 20, 2015 11:26 AM

3034-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42A45E_(EE)●
Sommige voetgangers, zoals hieronder beschreven, worden mogelijk niet
gesignaleerd door de radarsensor en de camerasensor, waardoor het sys-
teem niet goed werkt
*4:
• Voetgangers kleiner dan ongeveer 1 m of groter dan ongeveer 2 m
• Voetgangers die ruimvallende kleding (een regenjas, lange rok, enz.)
dragen waardoor hun silhouet vaag wordt
• Voetgangers die grote bagage dragen, een paraplu vasthouden, enz. die een deel van hun lichaam verbergt
• Voetgangers die voorover buigen of hurken
• Voetgangers die een kinderwagen, rolstoel, fiets of ander voertuig duwen
• Groepen voetgangers die dicht bij elkaar lopen
• Voetgangers die witte of felle kleding dragen
• Voetgangers in het donker, zoals 's nachts of in een tunnel
• Voetgangers die kleding dragen die bijna dezelfde kleur heeft of even licht is als de omgeving
• Voetgangers in de buurt van muren, hekken, vangrails of grote objecten
• Voetgangers die op een metalen object (putdeksel, staalplaat, enz.) op de weg staan
• Voetgangers die snel lopen
• Voetgangers die abrupt van snelheid veranderen
• Voetgangers die van achter een voertuig of een groot object vandaan komen
• Voetgangers die zich heel dicht bij de zijkant van de auto (buitenspiegel, enz.) bevinden
*4: Afhankelijk van de regio waarin de auto is verkocht, is de voetgangerde-
tectiefunctie mogelijk niet beschikbaar.
RAV4_OM_OM42A45E_(EE).book Page 303 Tuesday, October 20, 2015 11:26 AM

3044-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)■
Als het waarschuwingslampje PCS kn ippert en er een waarschuwings-
melding wordt weergegeven op het multi-informatiedisplay
Het Pre-Crash Safety-systeem is mogelijk tijdelijk niet beschikbaar of er is
mogelijk een storing aanwezig in het systeem.
● In de volgende situaties gaat het waarschuwingslampje uit, verdwijnt de
melding en wordt het systeem ingeschakeld wanneer de werkingsvoorwaar-
den weer normaal worden:
• Wanneer de radarsensor of de camerasensor of het gebied rondom de
sensor heet is, bijvoorbeeld als de auto in de zon staat
• Wanneer de radarsensor of de camerasensor of het gebied rondom de sensor koud is, bijvoorbeeld in een extreem koude omgeving
• Wanneer de radarsensor of het grille-embleem vuil is of als er sneeuw, enz. op zit.
• Als de camerasensor wordt geblokkeerd, bijvoorbeeld wanneer de motor-
kap open is of een sticker is bevestigd op de voorruit in de buurt van de
camerasensor
● Als het waarschuwingslampje PCS blijft knipperen of de waarschuwings-
melding niet verdwijnt, is er mogelijk een storing aanwezig in het systeem.
Laat uw auto direct controleren door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
■ Als de VSC wordt uitgeschakeld
●Als de VSC wordt uitgeschakeld ( →Blz. 376), worden ook het Pre-Crash
Brake Assist-systeem en de Pre-Crash Brake-functie uitgeschakeld.
● Het waarschuwingslampje PCS gaat branden en “VSC Turned Off Pre-
Crash Brake System Unavailable” (VSC uitgeschakeld, Pre-Crash Brake-\
systeem niet beschikbaar) wordt weergegeven op het multi-informatiedis-
play.
RAV4_OM_OM42A45E_(EE).book Page 304 Tuesday, October 20, 2015 11:26 AM

305
4
4-5. Gebruik van de ondersteunende systemen
Rijden
RAV4_OM_OM42A45E_(EE)
LDA (Lane Depar ture Alert met
stuurregeling)
∗
Als wordt gereden op autowegen en snelwegen met witte (gele) lijnen
waarschuwt deze functie de bestuurder als de auto de rijstrook dreigt
te verlaten en helpt hij om de auto in de rijstrook te houden door het
stuurwiel te bedienen.
Het LDA-systeem herkent zicht-
bare witte (gele) lijnen met de
camerasensor aan de bovenzijde
van de voorruit.
◆Werking Lane Departure Alert
Wanneer het systeem vaststelt
dat de auto de rijstrook dreigt te
verlaten, wordt een waarschu-
wing weergegeven op het multi-
informatiedispla y en klinkt de
waarschuwingszoemer om de
bestuurder te waarschuwen.
Wanneer de waarschuwings-
zoemer klinkt, controleer dan de
situatie op de weg en bedien het
stuurwiel voorzichtig om weer
naar het midden tussen de witte
(gele) lijnen terug te keren.
∗: Indien aanwezig
Overzicht van functies
Functies die zijn opgenom en in het LDA-systeem
RAV4_OM_OM42A45E_(EE).book Page 305 Tuesday, October 20, 2015 11:26 AM

3064-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)

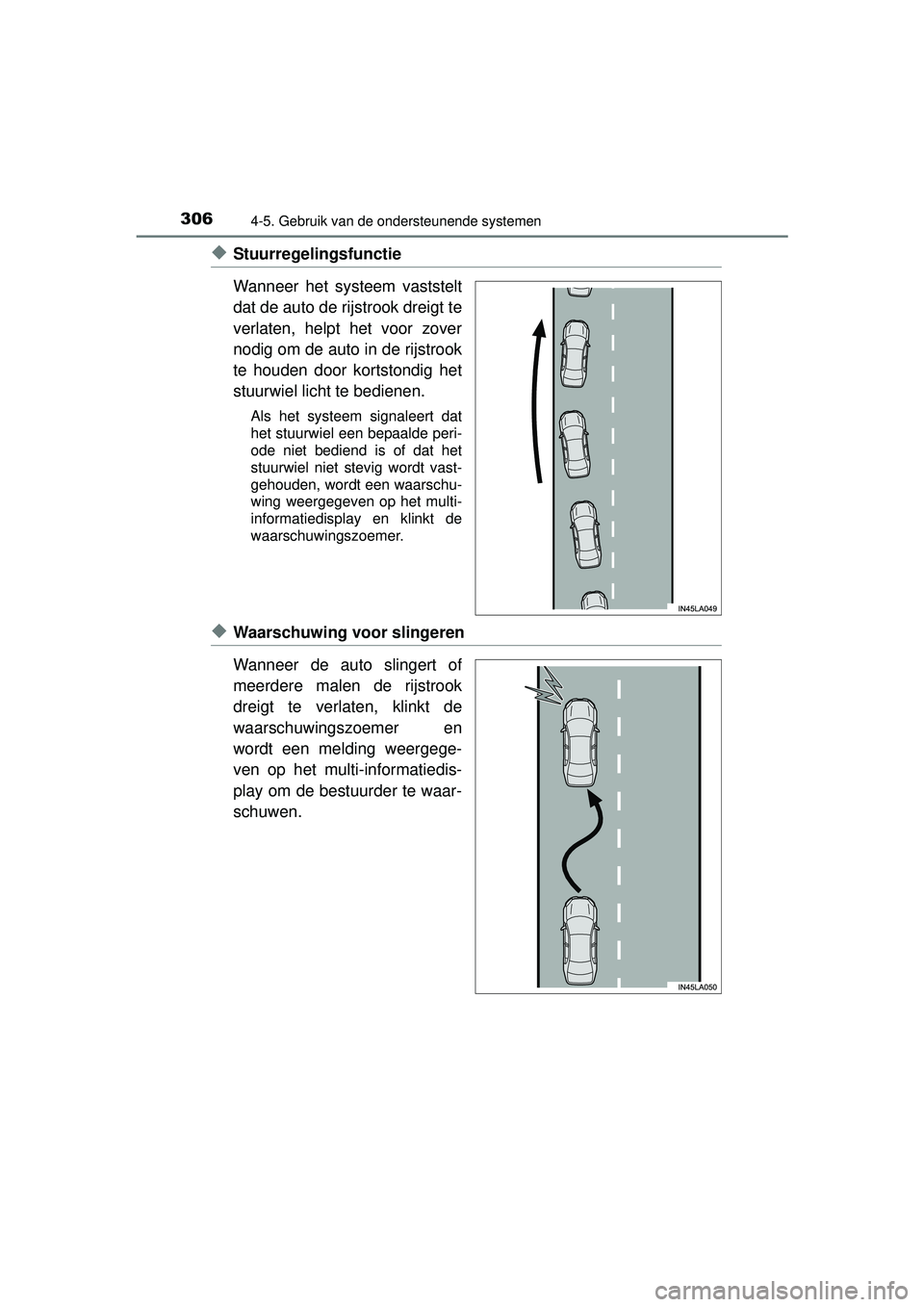

◆Stuurregelingsfunctie
Wanneer het systeem vaststelt
dat de auto de rijstrook dreigt te
verlaten, helpt het voor zover
nodig om de auto in de rijstrook
te houden door kortstondig het
stuurwiel licht te bedienen.
Als het systeem signaleert dat
het stuurwiel een bepaalde peri-
ode niet bediend is of dat het
stuurwiel niet stevig wordt vast-
gehouden, wordt een waarschu-
wing weergegeven op het multi-
informatiedisplay en klinkt de
waarschuwingszoemer.
◆Waarschuwing voor slingeren
Wanneer de auto slingert of
meerdere malen de rijstrook
dreigt te verlaten, klinkt de
waarschuwingszoemer en
wordt een melding weergege-
ven op het multi-informatiedis-
play om de bestuurder te waar-
schuwen.
RAV4_OM_OM42A45E_(EE).book Page 306 Tuesday, October 20, 2015 11:26 AM

3074-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42A45E_(EE)

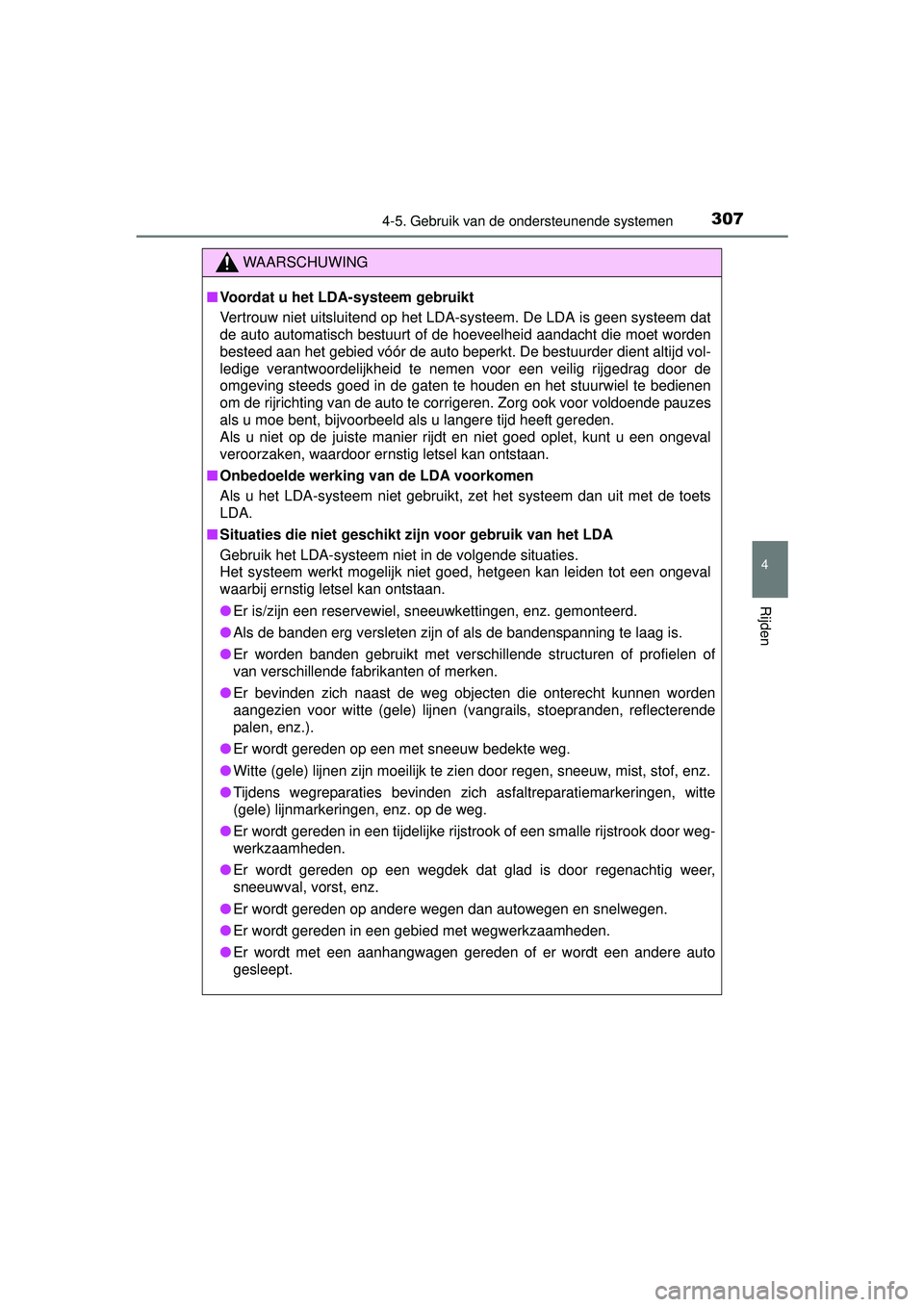

WAARSCHUWING
■Voordat u het LDA-systeem gebruikt
Vertrouw niet uitsluitend op het LDA-systeem. De LDA is geen systeem dat
de auto automatisch bestuurt of de hoeveelheid aandacht die moet worden
besteed aan het gebied vóór de auto beperkt. De bestuurder dient altijd vol-
ledige verantwoordelijkheid te nem en voor een veilig rijgedrag door de
omgeving steeds goed in de gaten te houden en het stuurwiel te bedienen
om de rijrichting van de auto te corrigeren. Zorg ook voor voldoende pauzes
als u moe bent, bijvoorbeeld als u langere tijd heeft gereden.
Als u niet op de juiste manier rijdt en niet goed oplet, kunt u een ongeval
veroorzaken, waardoor ernstig letsel kan ontstaan.
■ Onbedoelde werking van de LDA voorkomen
Als u het LDA-systeem niet gebruikt, zet het systeem dan uit met de toets
LDA.
■ Situaties die niet geschikt zijn voor gebruik van het LDA
Gebruik het LDA-systeem niet in de volgende situaties.
Het systeem werkt mogelijk niet goed, hetgeen kan leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
● Er is/zijn een reservewiel, sneeuwkettingen, enz. gemonteerd.
● Als de banden erg versleten zijn of als de bandenspanning te laag is.
● Er worden banden gebruikt met verschillende structuren of profielen of
van verschillende fabrikanten of merken.
● Er bevinden zich naast de weg objecten die onterecht kunnen worden
aangezien voor witte (gele) lijnen (vangrails, stoepranden, reflecterende
palen, enz.).
● Er wordt gereden op een met sneeuw bedekte weg.
● Witte (gele) lijnen zijn moeilijk te zien door regen, sneeuw, mist, stof, enz.
● Tijdens wegreparaties bevinden zich asfaltreparatiemarkeringen, witte
(gele) lijnmarkeringen, enz. op de weg.
● Er wordt gereden in een tijdelijke rijstr ook of een smalle rijstrook door weg-
werkzaamheden.
● Er wordt gereden op een wegdek dat glad is door regenachtig weer,
sneeuwval, vorst, enz.
● Er wordt gereden op andere wegen dan autowegen en snelwegen.
● Er wordt gereden in een gebied met wegwerkzaamheden.
● Er wordt met een aanhangwagen gereden of er wordt een andere auto
gesleept.
RAV4_OM_OM42A45E_(EE).book Page 307 Tuesday, October 20, 2015 11:26 AM

3084-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)

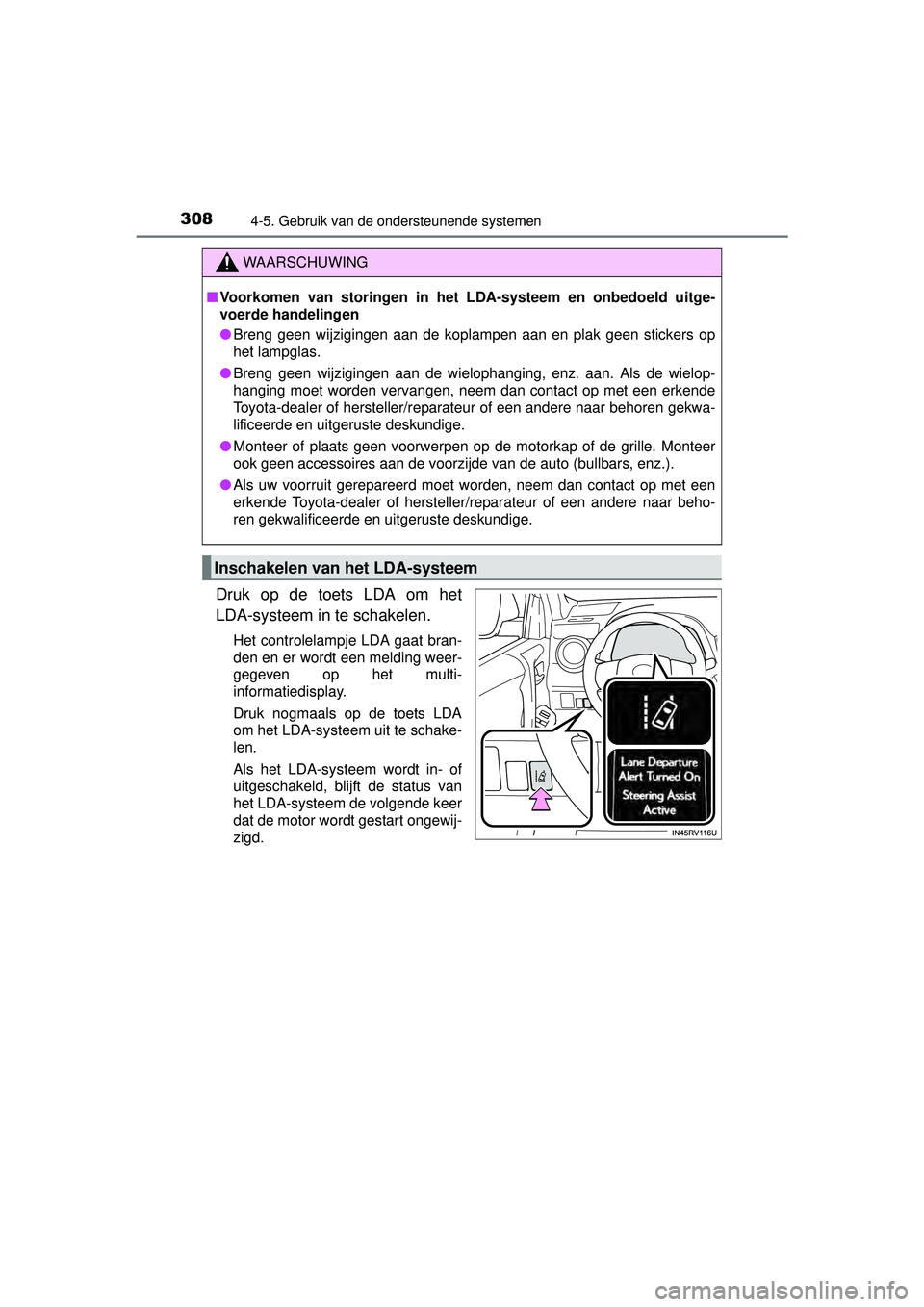

Druk op de toets LDA om het
LDA-systeem in te schakelen.
Het controlelampje LDA gaat bran-
den en er wordt een melding weer-
gegeven op het multi-
informatiedisplay.
Druk nogmaals op de toets LDA
om het LDA-systeem uit te schake-
len.
Als het LDA-systeem wordt in- of
uitgeschakeld, blijft de status van
het LDA-systeem de volgende keer
dat de motor wordt gestart ongewij-
zigd.
WAARSCHUWING
■Voorkomen van storingen in het LDA-systeem en onbedoeld uitge-
voerde handelingen
● Breng geen wijzigingen aan de koplampen aan en plak geen stickers op
het lampglas.
● Breng geen wijzigingen aan de wielophanging, enz. aan. Als de wielop-
hanging moet worden vervangen, neem dan contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
● Monteer of plaats geen voorwerpen op de motorkap of de grille. Monteer
ook geen accessoires aan de voorzijde van de auto (bullbars, enz.).
● Als uw voorruit gerepareerd moet worden, neem dan contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
Inschakelen van het LDA-systeem
RAV4_OM_OM42A45E_(EE).book Page 308 Tuesday, October 20, 2015 11:26 AM

3094-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42A45E_(EE)

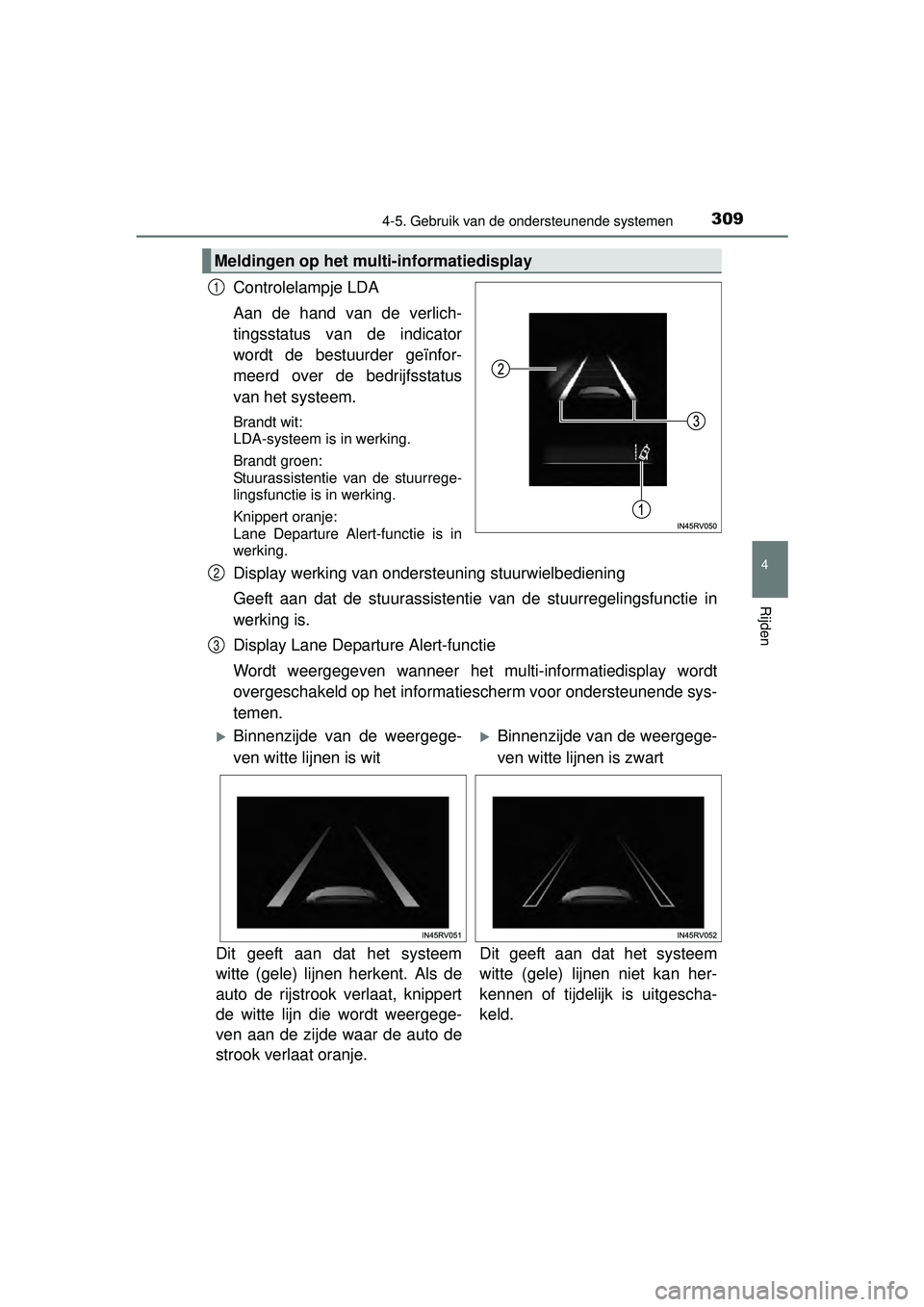

Controlelampje LDA
Aan de hand van de verlich-
tingsstatus van de indicator
wordt de bestuurder geïnfor-
meerd over de bedrijfsstatus
van het systeem.
Brandt wit:
LDA-systeem is in werking.
Brandt groen:
Stuurassistentie van de stuurrege-
lingsfunctie is in werking.
Knippert oranje:
Lane Departure Alert-functie is in
werking.
Display werking van ondersteuning stuurwielbediening
Geeft aan dat de stuurassistentie van de stuurregelingsfunctie in
werking is.
Display Lane Departure Alert-functie
Wordt weergegeven wanneer het multi-informatiedisplay wordt
overgeschakeld op het informatiescherm voor ondersteunende sys-
temen.
Meldingen op het multi-informatiedisplay
1
2
3
Binnenzijde van de weergege-
ven witte lijnen is witBinnenzijde van de weergege-
ven witte lijnen is zwart
Dit geeft aan dat het systeem
witte (gele) lijnen herkent. Als de
auto de rijstrook verlaat, knippert
de witte lijn die wordt weergege-
ven aan de zijde waar de auto de
strook verlaat oranje. Dit geeft aan dat het systeem
witte (gele) lijnen niet kan her-
kennen of tijdelijk is uitgescha-
keld.
RAV4_OM_OM42A45E_(EE).book Page 309
Tuesday, October 20, 2015 11:26 AM

3104-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)

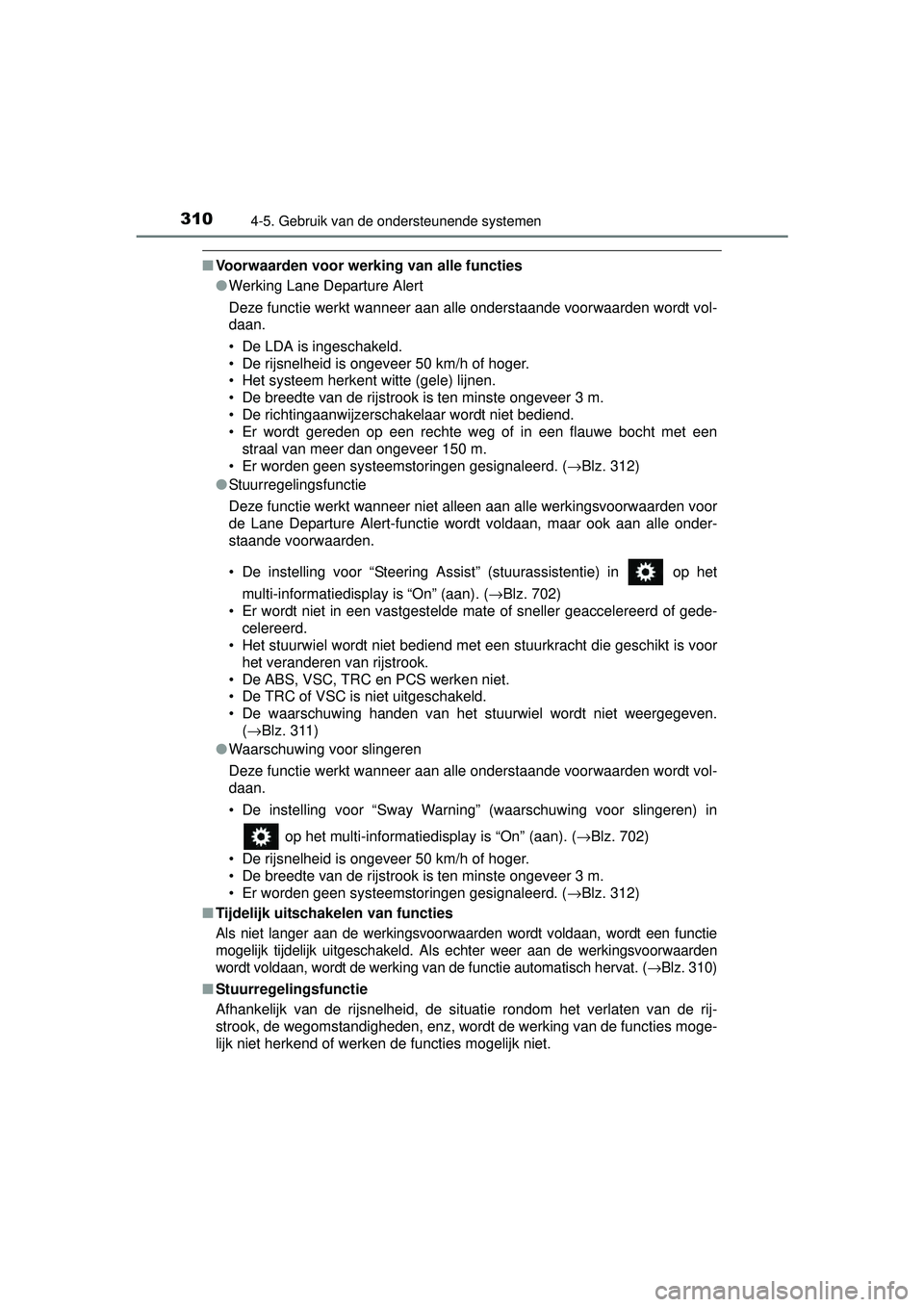

■Voorwaarden voor werking van alle functies
●Werking Lane Departure Alert
Deze functie werkt wanneer aan alle onderstaande voorwaarden wordt vol-
daan.
• De LDA is ingeschakeld.
• De rijsnelheid is ongeveer 50 km/h of hoger.
• Het systeem herkent witte (gele) lijnen.
• De breedte van de rijstrook is ten minste ongeveer 3 m.
• De richtingaanwijzerschakelaar wordt niet bediend.
• Er wordt gereden op een rechte weg of in een flauwe bocht met een
straal van meer dan ongeveer 150 m.
• Er worden geen systeemstoringen gesignaleerd. ( →Blz. 312)
● Stuurregelingsfunctie
Deze functie werkt wanneer niet alleen aan alle werkingsvoorwaarden voor
de Lane Departure Alert-functie wordt voldaan, maar ook aan alle onder-
staande voorwaarden.
• De instelling voor “Steering Assist” (stuurassistentie) in op het
multi-informatiedisplay is “On” (aan). ( →Blz. 702)
• Er wordt niet in een vastgestelde mate of sneller geaccelereerd of gede- celereerd.
• Het stuurwiel wordt niet bediend met een stuurkracht die geschikt is voor
het veranderen van rijstrook.
• De ABS, VSC, TRC en PCS werken niet.
• De TRC of VSC is niet uitgeschakeld.
• De waarschuwing handen van het stuurwiel wordt niet weergegeven. (→ Blz. 311)
● Waarschuwing voor slingeren
Deze functie werkt wanneer aan alle onderstaande voorwaarden wordt vol-
daan.
• De instelling voor “Sway Warning” (waarschuwing voor slingeren) in
op het multi-informatiedisplay is “On” (aan). ( →Blz. 702)
• De rijsnelheid is ongeveer 50 km/h of hoger.
• De breedte van de rijstrook is ten minste ongeveer 3 m.
• Er worden geen systeemstoringen gesignaleerd. ( →Blz. 312)
■ Tijdelijk uitschakelen van functies
Als niet langer aan de werkingsvoorwaarden wordt voldaan, wordt een functie
mogelijk tijdelijk uitgeschakeld. Als ec hter weer aan de werkingsvoorwaarden
wordt voldaan, wordt de werking van de functie automatisch hervat. (
→Blz. 310)
■ Stuurregelingsfunctie
Afhankelijk van de rijsnelheid, de situatie rondom het verlaten van de rij-
strook, de wegomstandigheden, enz, wordt de werking van de functies moge-
lijk niet herkend of werken de functies mogelijk niet.
RAV4_OM_OM42A45E_(EE).book Page 310 Tuesday, October 20, 2015 11:26 AM
