TOYOTA RAV4 2016 Instructieboekje (in Dutch)

3514-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42A45E_(EE)
■Voorwaarden voor inschakelen van systeem
●Het Stop & Start-systeem werkt als aan de volgende voorwaarden wordt vol-
daan:
• Alleen auto's met Multidrive CVT: Het rempedaal wordt stevig ingetrapt.
• Alleen auto's met Multidrive CVT: De selectiehendel staat in stand D of M.
• Alleen auto's met handgeschakelde transmissie: De selectiehendel staat
in stand N.
• Alleen auto's met automatische airconditioning: is uitgeschakeld.
• De motor is op bedrijfstemperatuur.
• De motorkap is gesloten. ( →Blz. 352)
• De veiligheidsgordel van de bestuurder is vastgemaakt.
• Het bestuurdersportier is gesloten.
• Het gaspedaal wordt niet ingetrapt.
• Alleen auto's met handgeschakelde transmissie: Het koppelingspedaal wordt niet ingetrapt.
• Als de buitentemperatuur -5° C of hoger is
● Onder de volgende omstandigheden wordt de motor mogelijk niet uitge-
schakeld door het Stop & Start-systeem. Dit wijst niet op een storing van het
Stop & Start-systeem.
• De airconditioning wordt gebruikt wanneer de omgevingstemperatuur
hoog of laag is.
• De accu is niet voldoende opgeladen of wordt opgeladen.
• Het vacuüm van de rembekrachtiger is te laag.
• Alleen auto's met Multidrive CVT: De auto staat stil op een steile helling.
• Als het stuurwiel wordt bediend
• Door verkeersdrukte of andere omstandigheden komt de auto veelvuldig tot stilstand, waardoor de hoeveelheid tijd dat de motor is uitgezet door
het Stop & Start-systeem extreem oploopt.
• De auto rijdt op grote hoogte.
• De temperatuur van de koelvloeistof of van de transmissievloeistof is extreem laag of hoog.
• De temperatuur van de accuvloeistof is extreem laag of hoog.
• Enige tijd nadat de accupolen zijn losgenomen en weer aangesloten.
• Enige tijd na het vervangen van de accu.
RAV4_OM_OM42A45E_(EE).book Page 351 Tuesday, October 20, 2015 11:26 AM

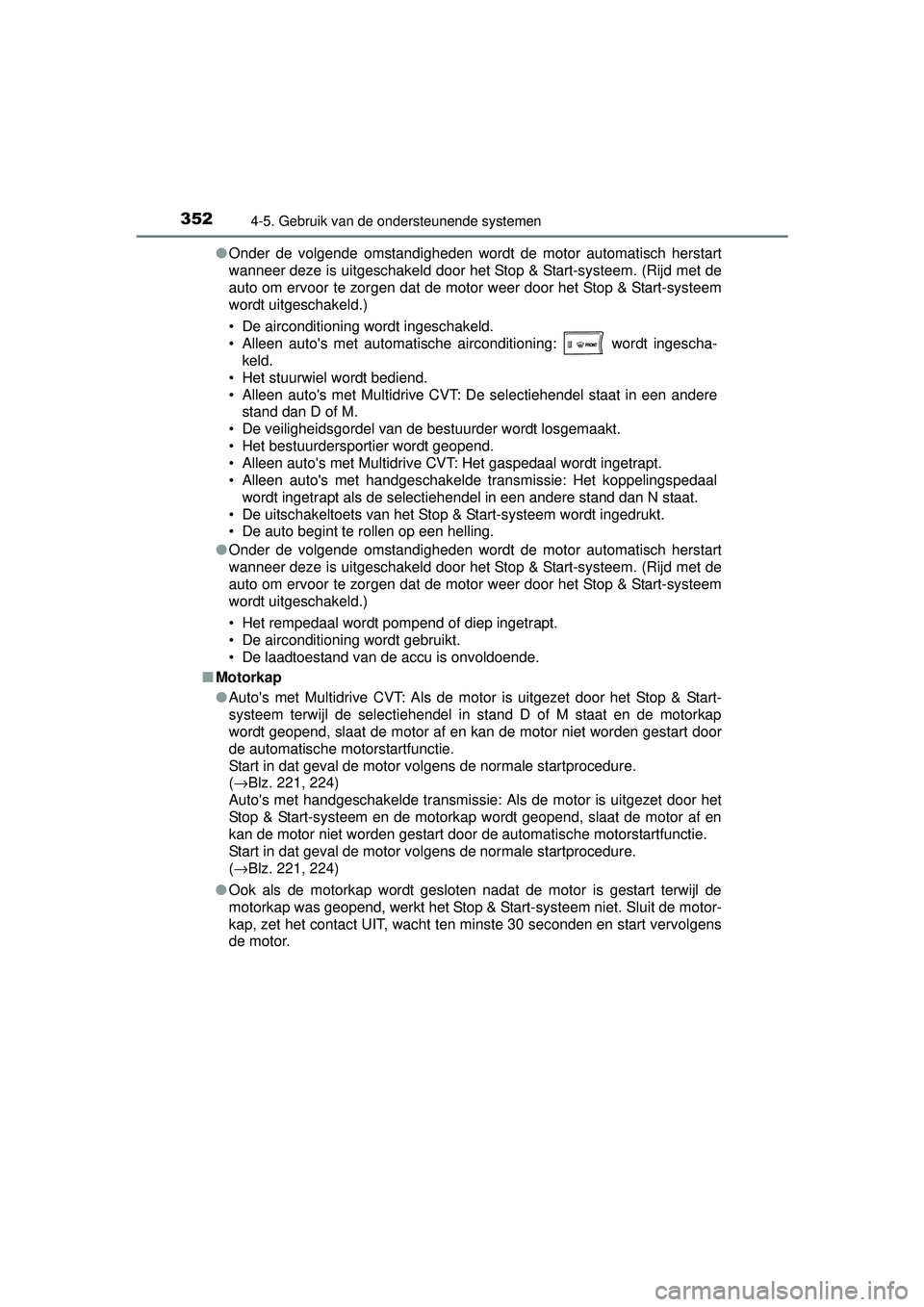

3524-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)●
Onder de volgende omstandigheden wordt de motor automatisch herstart
wanneer deze is uitgeschakeld door het Stop & Start-systeem. (Rijd met de
auto om ervoor te zorgen dat de motor weer door het Stop & Start-systeem
wordt uitgeschakeld.)
• De airconditioning wordt ingeschakeld.
• Alleen auto's met automatische airconditioning: wordt ingescha-
keld.
• Het stuurwiel wordt bediend.
• Alleen auto's met Multidrive CVT: De selectiehendel staat in een andere stand dan D of M.
• De veiligheidsgordel van de bestuurder wordt losgemaakt.
• Het bestuurdersportier wordt geopend.
• Alleen auto's met Multidrive CVT: Het gaspedaal wordt ingetrapt.
• Alleen auto's met handgeschakelde transmissie: Het koppelingspedaal wordt ingetrapt als de selectiehendel in een andere stand dan N staat.
• De uitschakeltoets van het Stop & Start-systeem wordt ingedrukt.
• De auto begint te rollen op een helling.
● Onder de volgende omstandigheden wordt de motor automatisch herstart
wanneer deze is uitgeschakeld door het Stop & Start-systeem. (Rijd met de
auto om ervoor te zorgen dat de motor weer door het Stop & Start-systeem
wordt uitgeschakeld.)
• Het rempedaal wordt pompend of diep ingetrapt.
• De airconditioning wordt gebruikt.
• De laadtoestand van de accu is onvoldoende.
■ Motorkap
●Auto's met Multidrive CVT: Als de motor is uitgezet door het Stop & Start-
systeem terwijl de selectiehendel in stand D of M staat en de motorkap
wordt geopend, slaat de motor af en kan de motor niet worden gestart door
de automatische motorstartfunctie.
Start in dat geval de motor volgens de normale startprocedure.
(→Blz. 221, 224)
Auto's met handgeschakelde transmissie: Als de motor is uitgezet door het
Stop & Start-systeem en de motorkap wordt geopend, slaat de motor af en
kan de motor niet worden gestart door de automatische motorstartfunctie.
Start in dat geval de motor volgens de normale startprocedure.
( →Blz. 221, 224)
● Ook als de motorkap wordt gesloten nadat de motor is gestart terwijl de
motorkap was geopend, werkt het Stop & Start-systeem niet. Sluit de motor-
kap, zet het contact UIT, wacht ten minste 30 seconden en start vervolgens
de motor.
RAV4_OM_OM42A45E_(EE).book Page 352 Tuesday, October 20, 2015 11:26 AM

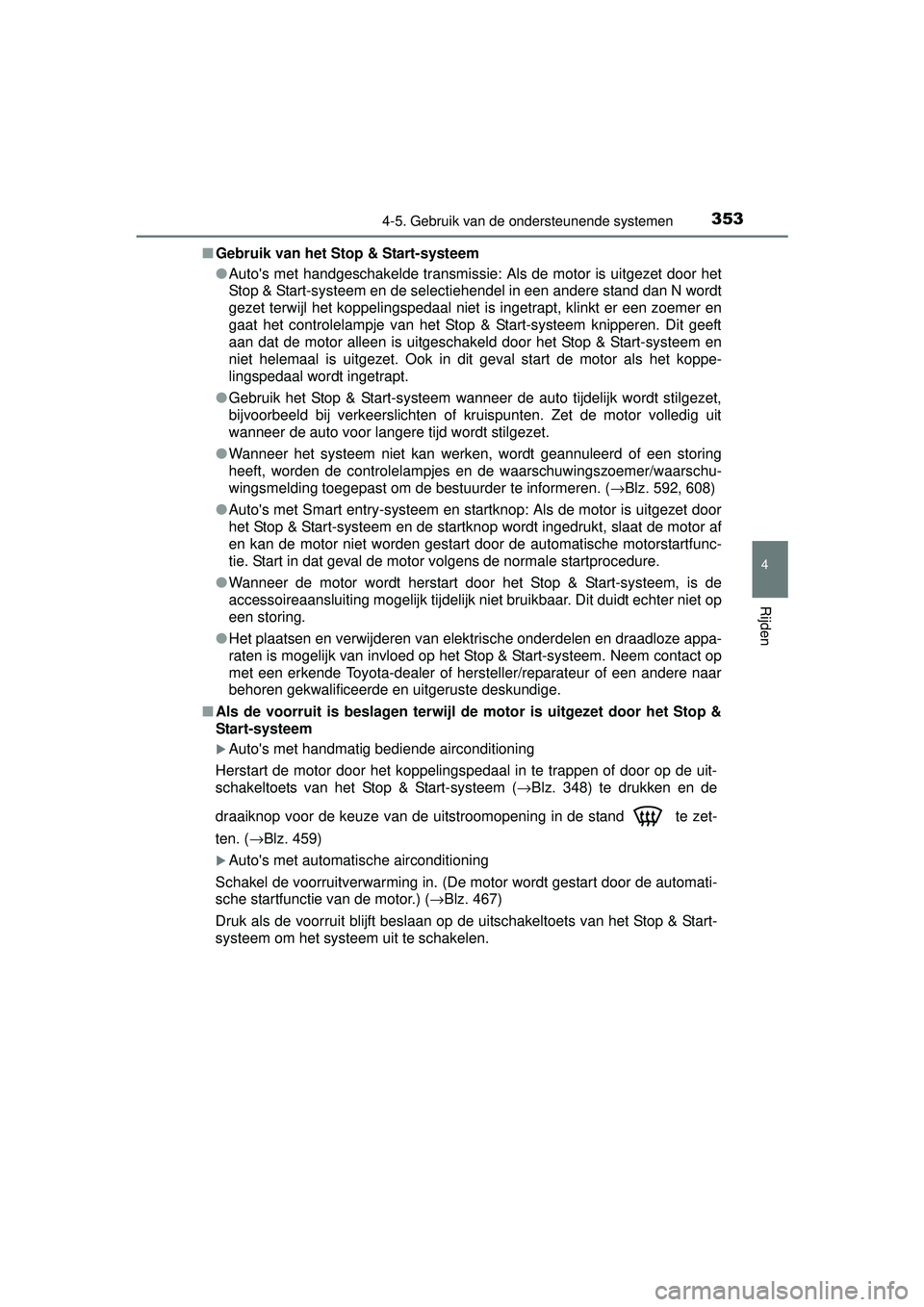

3534-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42A45E_(EE)■
Gebruik van het Stop & Start-systeem
●Auto's met handgeschakelde transmissie: Als de motor is uitgezet door het
Stop & Start-systeem en de selectiehendel in een andere stand dan N wordt
gezet terwijl het koppelingspedaal niet is ingetrapt, klinkt er een zoemer en
gaat het controlelampje van het Stop & Start-systeem knipperen. Dit geeft
aan dat de motor alleen is uitgeschakeld door het Stop & Start-systeem en
niet helemaal is uitgezet. Ook in dit geval start de motor als het koppe-
lingspedaal wordt ingetrapt.
● Gebruik het Stop & Start-systeem wanneer de auto tijdelijk wordt stilgezet,
bijvoorbeeld bij verkeerslichten of kruispunten. Zet de motor volledig uit
wanneer de auto voor langere tijd wordt stilgezet.
● Wanneer het systeem niet kan werken, wordt geannuleerd of een storing
heeft, worden de controlelampjes en de waarschuwingszoemer/waarschu-
wingsmelding toegepast om de bestuurder te informeren. ( →Blz. 592, 608)
● Auto's met Smart entry-systeem en startknop: Als de motor is uitgezet door
het Stop & Start-systeem en de startknop wordt ingedrukt, slaat de motor af
en kan de motor niet worden gestart door de automatische motorstartfunc-
tie. Start in dat geval de motor volgens de normale startprocedure.
● Wanneer de motor wordt herstart door het Stop & Start-systeem, is de
accessoireaansluiting mogelijk tijdelijk niet bruikbaar. Dit duidt echter niet op
een storing.
● Het plaatsen en verwijderen van elektrische onderdelen en draadloze appa-
raten is mogelijk van invloed op het St op & Start-systeem. Neem contact op
met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Als de voorruit is beslagen terwijl de motor is uitgezet door het Stop &
Start-systeem
Auto's met handmatig bediende airconditioning
Herstart de motor door het koppelingspedaal in te trappen of door op de uit-
schakeltoets van het Stop & Start-systeem ( →Blz. 348) te drukken en de
draaiknop voor de keuze van de uitstroomopening in de stand te zet-
ten. ( →Blz. 459)
Auto's met automatische airconditioning
Schakel de voorruitverwarming in. (De motor wordt gestart door de automati-
sche startfunctie van de motor.) ( →Blz. 467)
Druk als de voorruit blijft beslaan op de uitschakeltoets van het Stop & Start-
systeem om het systeem uit te schakelen.
RAV4_OM_OM42A45E_(EE).book Page 353 Tuesday, October 20, 2015 11:26 AM

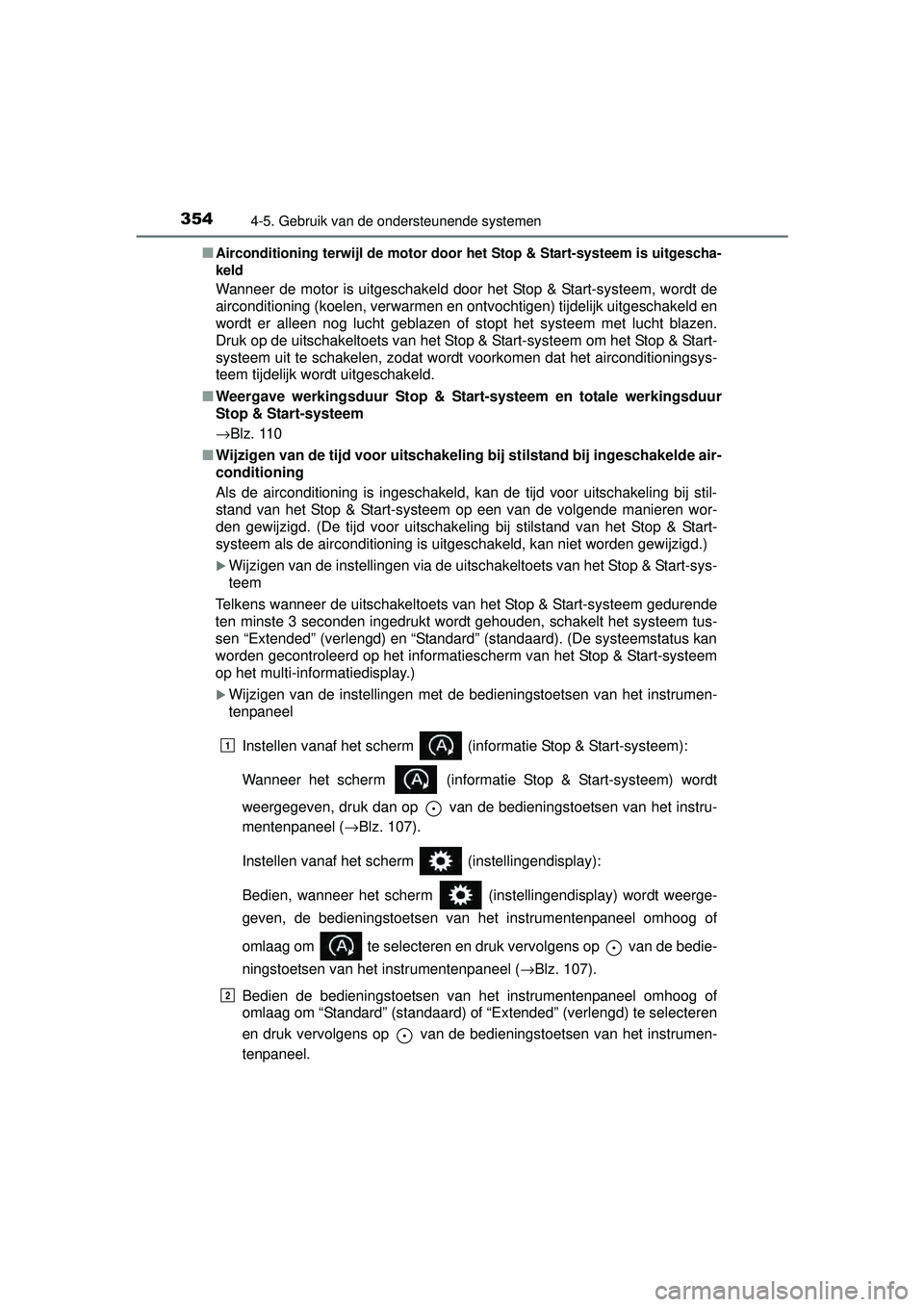

3544-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)■
Airconditioning terwijl de motor door het Stop & Start-systeem is uitgescha-
keld
Wanneer de motor is uitgeschakeld door het Stop & Start-systeem, wordt de
airconditioning (koelen, verwarmen en ontvochtigen) tijdelijk uitgeschakeld en
wordt er alleen nog lucht geblazen of stopt het systeem met lucht blazen.
Druk op de uitschakeltoets van het Stop & Start-systeem om het Stop & Start-
systeem uit te schakelen, zodat wordt voorkomen dat het airconditioningsys-
teem tijdelijk wordt uitgeschakeld.
■ Weergave werkingsduur Stop & Star t-systeem en totale werkingsduur
Stop & Start-systeem
→Blz. 110
■ Wijzigen van de tijd voor uitschakeling bij stilstand bij ingeschakelde air-
conditioning
Als de airconditioning is ingeschakeld, kan de tijd voor uitschakeling bij stil-
stand van het Stop & Start-systeem op een van de volgende manieren wor-
den gewijzigd. (De tijd voor uitschakeling bij stilstand van het Stop & Start-
systeem als de airconditioning is uitgeschakeld, kan niet worden gewijzi\
gd.)
Wijzigen van de instellingen via de uitschakeltoets van het Stop & Start-sys-
teem
Telkens wanneer de uitschakeltoets van het Stop & Start-systeem gedurende
ten minste 3 seconden ingedrukt wordt gehouden, schakelt het systeem tus-
sen “Extended” (verlengd) en “Standard” (standaard). (De systeemstatus kan
worden gecontroleerd op het informatiescherm van het Stop & Start-systeem
op het multi-informatiedisplay.)
Wijzigen van de instellingen met de bedieningstoetsen van het instrumen-
tenpaneel
Instellen vanaf het scherm (informatie Stop & Start-systeem):
Wanneer het scherm (informatie Stop & Start-systeem) wordt
weergegeven, druk dan op van de bedieningstoetsen van het instru-
mentenpaneel ( →Blz. 107).
Instellen vanaf het scherm (instellingendisplay):
Bedien, wanneer het scherm (instellingendisplay) wordt weerge-
geven, de bedieningstoetsen van het instrumentenpaneel omhoog of
omlaag om te selecteren en druk vervolgens op van de bedie-
ningstoetsen van het instrumentenpaneel ( →Blz. 107).
Bedien de bedieningstoetsen van het instrumentenpaneel omhoog of
omlaag om “Standard” (standaard) of “Extended” (verlengd) te selecteren
en druk vervolgens op van de bedieningstoetsen van het instrumen-
tenpaneel.
1
2
RAV4_OM_OM42A45E_(EE).book Page 354 Tuesday, October 20, 2015 11:26 AM

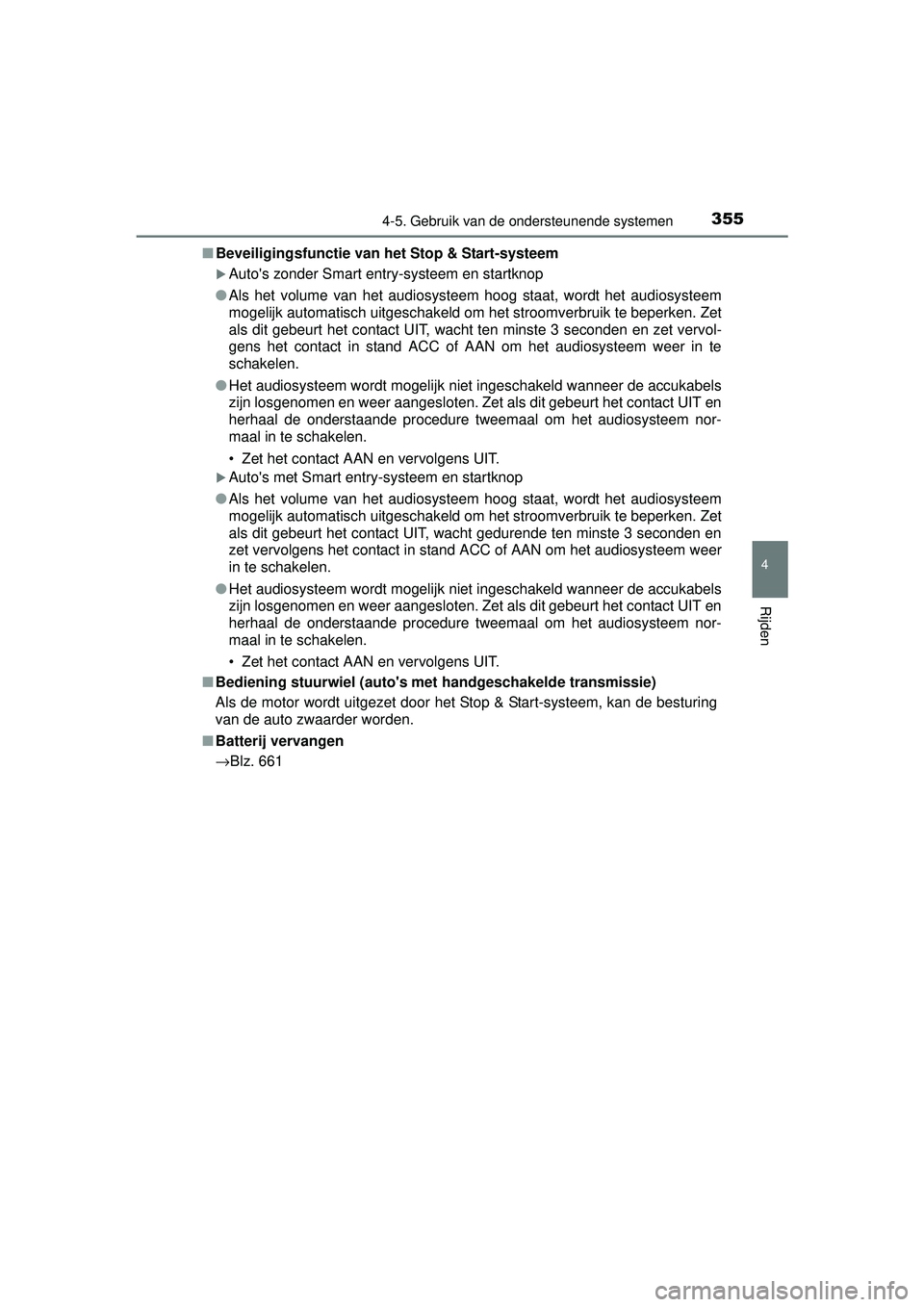

3554-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42A45E_(EE)■
Beveiligingsfunctie van het Stop & Start-systeem
Auto's zonder Smart entry-systeem en startknop
● Als het volume van het audiosysteem hoog staat, wordt het audiosysteem
mogelijk automatisch uitgeschakeld om het stroomverbruik te beperken. Zet
als dit gebeurt het contact UIT, wacht ten minste 3 seconden en zet vervol-
gens het contact in stand ACC of AAN om het audiosysteem weer in te
schakelen.
● Het audiosysteem wordt mogelijk niet ingeschakeld wanneer de accukabels
zijn losgenomen en weer aangesloten. Zet als dit gebeurt het contact UIT en
herhaal de onderstaande procedure tweemaal om het audiosysteem nor-
maal in te schakelen.
• Zet het contact AAN en vervolgens UIT.
Auto's met Smart entry-systeem en startknop
● Als het volume van het audiosysteem hoog staat, wordt het audiosysteem
mogelijk automatisch uitgeschakeld om het stroomverbruik te beperken. Zet
als dit gebeurt het contact UIT, wacht gedurende ten minste 3 seconden en
zet vervolgens het contact in stand ACC of AAN om het audiosysteem weer
in te schakelen.
● Het audiosysteem wordt mogelijk niet ingeschakeld wanneer de accukabels
zijn losgenomen en weer aangesloten. Zet als dit gebeurt het contact UIT en
herhaal de onderstaande procedure tweemaal om het audiosysteem nor-
maal in te schakelen.
• Zet het contact AAN en vervolgens UIT.
■ Bediening stuurwiel (auto's met handgeschakelde transmissie)
Als de motor wordt uitgezet door het Stop & Start-systeem, kan de besturing
van de auto zwaarder worden.
■ Batterij vervangen
→Blz. 661
RAV4_OM_OM42A45E_(EE).book Page 355 Tuesday, October 20, 2015 11:26 AM

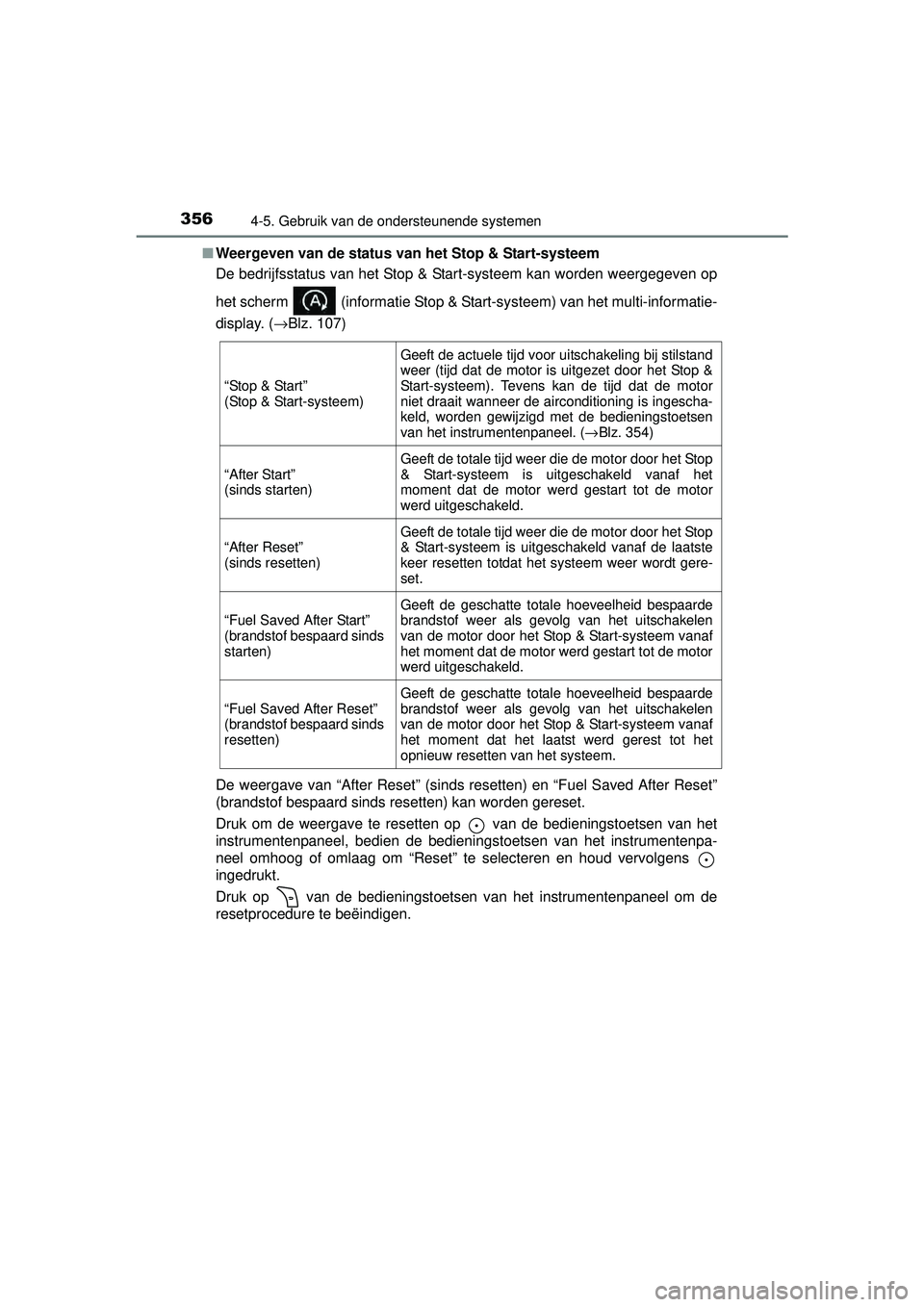

3564-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)■
Weergeven van de status van het Stop & Start-systeem
De bedrijfsstatus van het Stop & Start-systeem kan worden weergegeven op
het scherm (informatie Stop & Start-systeem) van het multi-informatie-
display. ( →Blz. 107)
De weergave van “After Reset” (sinds resetten) en “Fuel Saved After Reset”
(brandstof bespaard sinds resetten) kan worden gereset.
Druk om de weergave te resetten op van de bedieningstoetsen van het
instrumentenpaneel, bedien de bedieningstoetsen van het instrumentenpa-
neel omhoog of omlaag om “Reset” te selecteren en houd vervolgens \
ingedrukt.
Druk op van de bedieningstoetsen van het instrumentenpaneel om de
resetprocedure te beëindigen.
“Stop & Start”
(Stop & Start-systeem) Geeft de actuele tijd voor uitschakeling bij stilstand
weer (tijd dat de motor is uitgezet door het Stop &
Start-systeem). Tevens kan de tijd dat de motor
niet draait wanneer de airconditioning is ingescha-
keld, worden gewijzigd met de bedieningstoetsen
van het instru
mentenpaneel. ( →Blz. 354)
“After Start”
(sinds starten) Geeft de totale tijd weer die de motor door het Stop
& Start-systeem is uitgeschakeld vanaf het
moment dat de motor werd
gestart tot de motor
werd uitgeschakeld.
“After Reset”
(sinds resetten) Geeft de totale tijd weer die de motor door het Stop
& Start-systeem is uitgeschakeld vanaf de laatste
keer resetten totdat het
systeem weer wordt gere-
set.
“Fuel Saved After Start”
(brandstof bespaard sinds
starten) Geeft de geschatte totale hoeveelheid bespaarde
brandstof weer als gevolg van het uitschakelen
van de motor door het Stop & Start-systeem vanaf
het moment dat de motor werd gestart tot de motor
werd uitgeschakeld.
“Fuel Saved After Reset”
(brandstof bespaard sinds
resetten) Geeft de geschatte totale hoeveelheid bespaarde
brandstof weer als gevolg van het uitschakelen
van de motor door het Stop & Start-systeem vanaf
het moment dat het laatst werd gerest tot het
opnieuw resetten van het systeem.
RAV4_OM_OM42A45E_(EE).book Page 356
Tuesday, October 20, 2015 11:26 AM

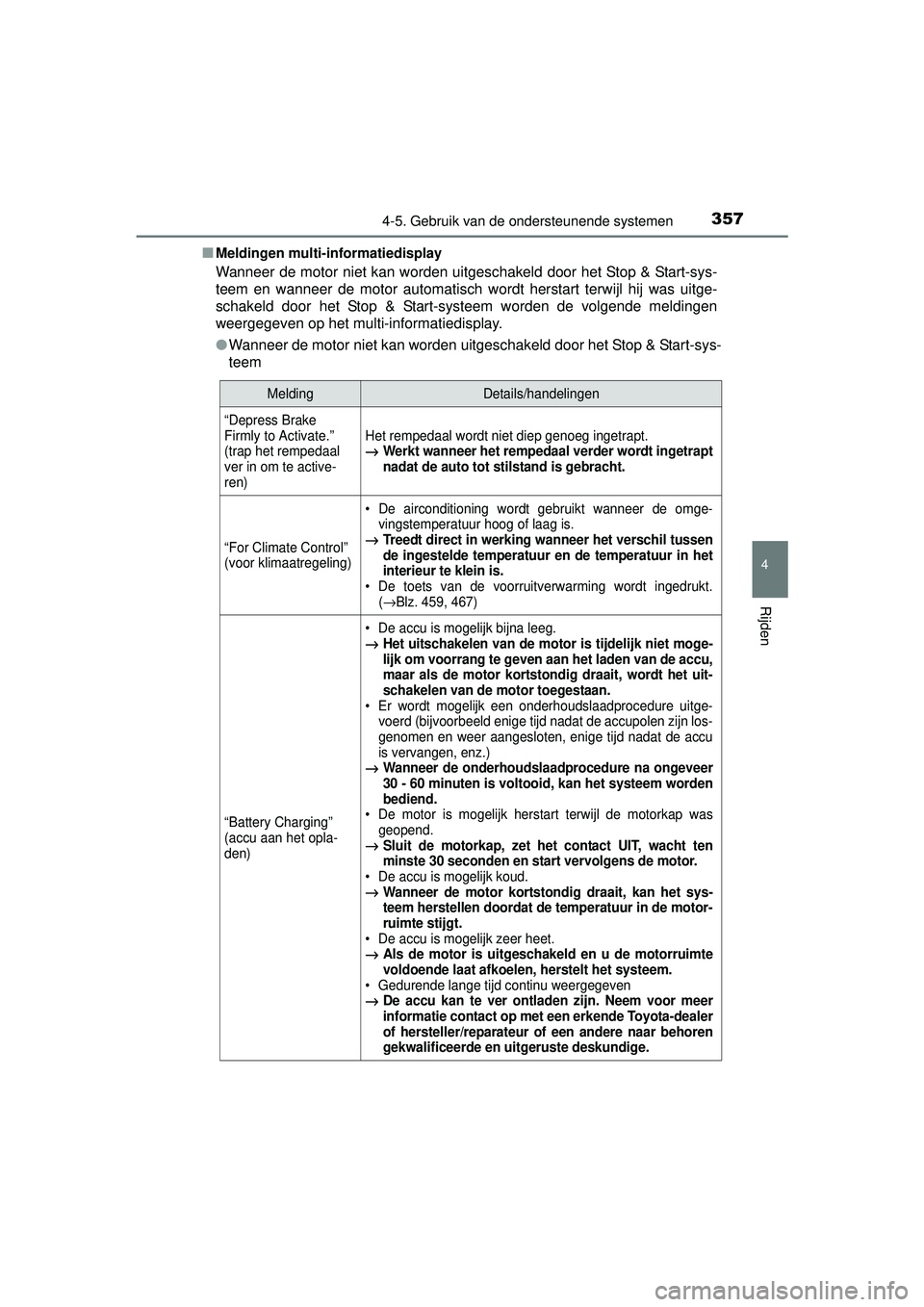

3574-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42A45E_(EE)■
Meldingen multi-informatiedisplay
Wanneer de motor niet kan worden uitgeschakeld door het Stop & Start-sys-
teem en wanneer de motor automatisch wordt herstart terwijl hij was uitge-
schakeld door het Stop & Start-systeem worden de volgende meldingen
weergegeven op het multi-informatiedisplay.
●
Wanneer de motor niet kan worden uitgeschakeld door het Stop & Start-sys-
teem
MeldingDetails/handelingen
“Depress Brake
Firmly to Activate.”
(trap het rempedaal
ver in om te active-
ren)Het rempedaal wordt niet diep genoeg ingetrapt.
→Werkt wanneer het rempedaal verder wordt ingetrapt
nadat de auto tot stilstand is gebracht.
“For Climate Control”
(voor klimaatregeling)
• De airconditioning wordt gebruikt wanneer de omge-
vingstemperatuur hoog of laag is.
→Treedt direct in werking wanneer het verschil tussen
de ingestelde temperatuur en de temperatuur in het
interieur te klein is.
• De toets van de voorruitverwarming wordt ingedrukt.
(
→Blz. 459, 467)
“Battery Charging”
(accu aan het opla-
den)
• De accu is mogelijk bijna leeg.
→Het uitschakelen van de motor is tijdelijk niet moge-
lijk om voorrang te geven aan het laden van de accu,
maar als de motor kortstondig draait, wordt het uit-
schakelen van de motor toegestaan.
• Er wordt mogelijk een onder houdslaadprocedure uitge-
voerd (bijvoorbeeld enige tijd nadat de accupolen zijn los-
genomen en weer aangesloten, enige tijd nadat de accu
is vervangen, enz.)
→Wanneer de onderhoudslaadprocedure na ongeveer
30 - 60 minuten is voltooid, kan het systeem worden
bediend.
• De motor is mogelijk herstart terwijl de motorkap was geopend.
→Sluit de motorkap, zet het contact UIT, wacht ten
minste 30 seconden en start vervolgens de motor.
• De accu is mogelijk koud.→Wanneer de motor kortstondig draait, kan het sys-
teem herstellen doordat de temperatuur in de motor-
ruimte stijgt.
• De accu is mogelijk zeer heet.→Als de motor is uitgeschakeld en u de motorruimte
voldoende laat afkoelen, herstelt het systeem.
• Gedurende lange tijd continu weergegeven→De accu kan te ver ontladen zijn. Neem voor meer
informatie contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
RAV4_OM_OM42A45E_(EE).book Page 357 Tuesday, October 20, 2015 11:26 AM

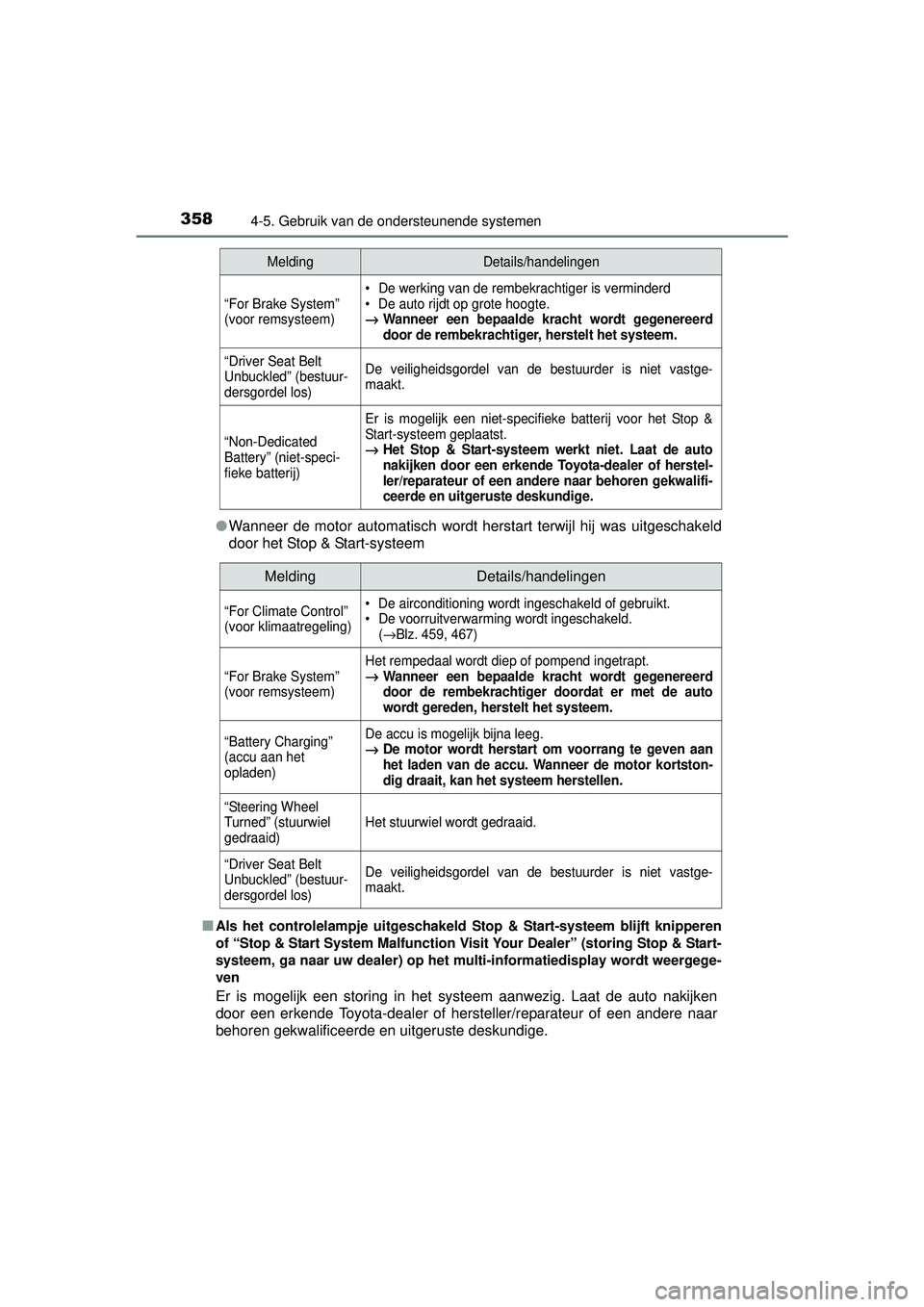

3584-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)●
Wanneer de motor automatisch wordt herstart terwijl hij was uitgeschakeld
door het Stop & Start-systeem
■
Als het controlelampje uitgeschakeld Stop & Start-systeem blijft knipperen
of “Stop & Start System Malfunction Visi t Your Dealer” (storing Stop & Start-
systeem, ga naar uw dealer) op het multi-informatiedisplay wordt weergege-
ven
Er is mogelijk een storing in het systeem aanwezig. Laat de auto nakijken
door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
“For Brake System”
(voor remsysteem)
• De werking van de rembekrachtiger is verminderd
• De auto rijdt op grote hoogte.
→Wanneer een bepaalde kracht wordt gegenereerd
door de rembekrachtiger, herstelt het systeem.
“Driver Seat Belt
Unbuckled” (bestuur-
dersgordel los)De veiligheidsgordel van de bestuurder is niet vastge-
maakt.
“Non-Dedicated
Battery” (niet-speci-
fieke batterij)
Er is mogelijk een niet-specifieke batterij voor het Stop &
Start-systeem geplaatst.
→Het Stop & Start-systeem werkt niet. Laat de auto
nakijken door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
MeldingDetails/handelingen
“For Climate Control”
(voor klimaatregeling)• De airconditioning wordt ingeschakeld of gebruikt.
• De voorruitverwarming wordt ingeschakeld. (
→Blz. 459, 467)
“For Brake System”
(voor remsysteem)
Het rempedaal wordt diep of pompend ingetrapt.
→Wanneer een bepaalde kracht wordt gegenereerd
door de rembekrachtiger doordat er met de auto
wordt gereden, herstelt het systeem.
“Battery Charging”
(accu aan het
opladen)De accu is mogelijk bijna leeg.
→De motor wordt herstart om voorrang te geven aan
het laden van de accu. Wanneer de motor kortston-
dig draait, kan het systeem herstellen.
“Steering Wheel
Turned” (stuurwiel
gedraaid)Het stuurwiel wordt gedraaid.
“Driver Seat Belt
Unbuckled” (bestuur-
dersgordel los)De veiligheidsgordel van de bestuurder is niet vastge-
maakt.
MeldingDetails/handelingen
RAV4_OM_OM42A45E_(EE).book Page 358 Tuesday, October 20, 2015 11:26 AM

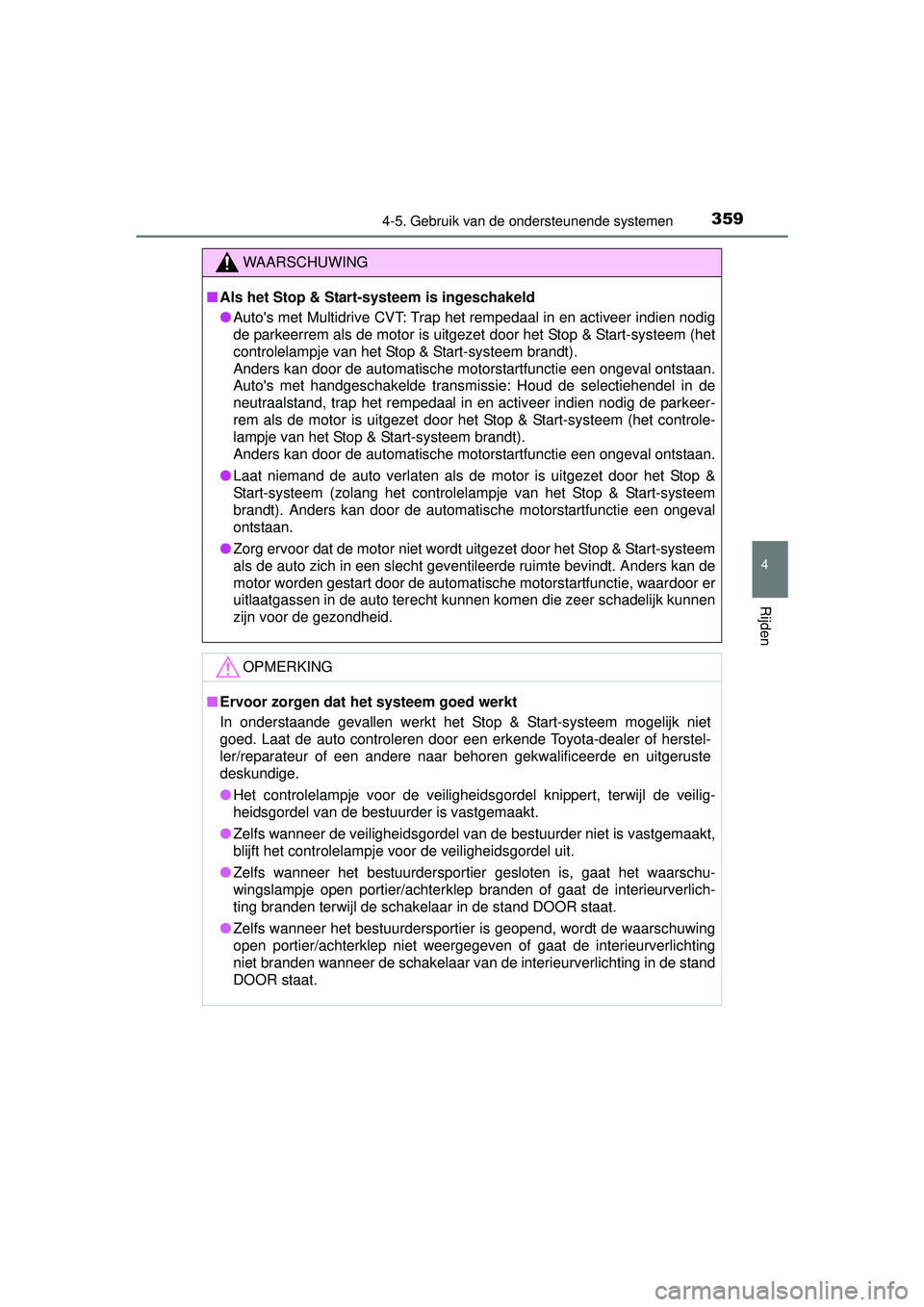

3594-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42A45E_(EE)
WAARSCHUWING
■Als het Stop & Start-systeem is ingeschakeld
● Auto's met Multidrive CVT: Trap het rempedaal in en activeer indien nodig
de parkeerrem als de motor is uitgezet door het Stop & Start-systeem (het
controlelampje van het Stop & Start-systeem brandt).
Anders kan door de automatische motorstartfunctie een ongeval ontstaan.
Auto's met handgeschakelde transmissie: Houd de selectiehendel in de
neutraalstand, trap het rempedaal in en activeer indien nodig de parkeer-
rem als de motor is uitgezet door het Stop & Start-systeem (het controle-
lampje van het Stop & Start-systeem brandt).
Anders kan door de automatische motorstartfunctie een ongeval ontstaan.
● Laat niemand de auto verlaten als de motor is uitgezet door het Stop &
Start-systeem (zolang het controlelampje van het Stop & Start-systeem
brandt). Anders kan door de automatische motorstartfunctie een ongeval
ontstaan.
● Zorg ervoor dat de motor niet wordt uitgezet door het Stop & Start-systeem
als de auto zich in een slecht geventileerde ruimte bevindt. Anders kan de
motor worden gestart door de automatische motorstartfunctie, waardoor er
uitlaatgassen in de auto terecht kunnen komen die zeer schadelijk kunnen
zijn voor de gezondheid.
OPMERKING
■Ervoor zorgen dat het systeem goed werkt
In onderstaande gevallen werkt het Stop & Start-systeem mogelijk niet
goed. Laat de auto controleren door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
● Het controlelampje voor de veiligheidsgordel knippert, terwijl de veilig-
heidsgordel van de bestuurder is vastgemaakt.
● Zelfs wanneer de veiligheidsgordel van de bestuurder niet is vastgemaakt,
blijft het controlelampje voor de veiligheidsgordel uit.
● Zelfs wanneer het bestuurdersportier gesloten is, gaat het waarschu-
wingslampje open portier/achterklep branden of gaat de interieurverlich-
ting branden terwijl de schakelaar in de stand DOOR staat.
● Zelfs wanneer het bestuurdersportier is geopend, wordt de waarschuwing
open portier/achterklep niet weergegeven of gaat de interieurverlichting
niet branden wanneer de schakelaar van de interieurverlichting in de stand
DOOR staat.
RAV4_OM_OM42A45E_(EE).book Page 359 Tuesday, October 20, 2015 11:26 AM

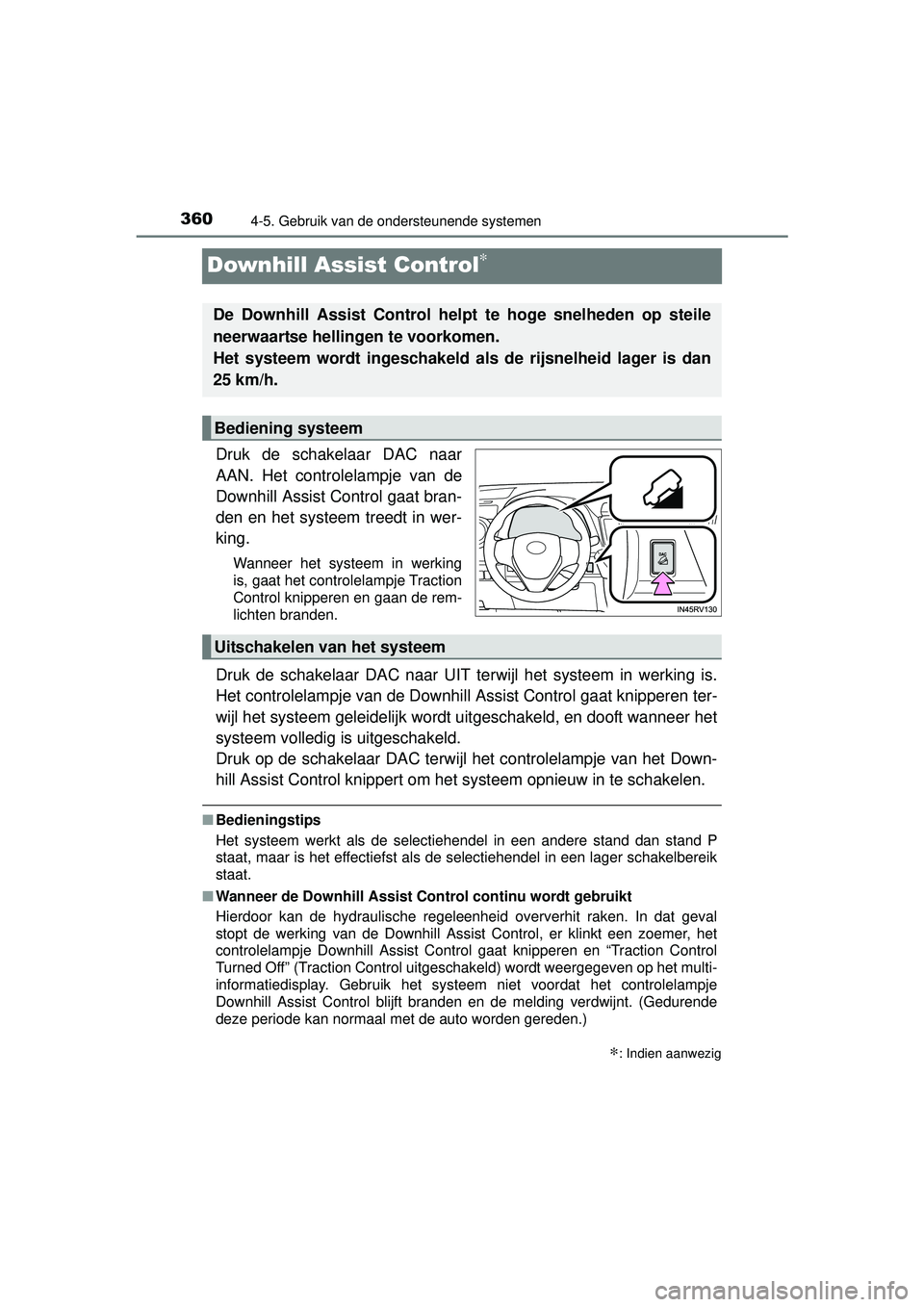

3604-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)
Downhill Assist Control∗
Druk de schakelaar DAC naar
AAN. Het controlelampje van de
Downhill Assist Control gaat bran-
den en het systeem treedt in wer-
king.
Wanneer het systeem in werking
is, gaat het controlelampje Traction
Control knipperen en gaan de rem-
lichten branden.
Druk de schakelaar DAC naar UIT terwijl het systeem in werking is.
Het controlelampje van de Downhill Assist Control gaat knipperen ter-
wijl het systeem geleidelijk wordt uitgeschakeld, en dooft wanneer het
systeem volledig is uitgeschakeld.
Druk op de schakelaar DAC terwijl het controlelampje van het Down-
hill Assist Control knippert om he t systeem opnieuw in te schakelen.
■Bedieningstips
Het systeem werkt als de selectiehendel in een andere stand dan stand P
staat, maar is het effectiefst als de selectiehendel in een lager schakelbereik
staat.
■ Wanneer de Downhill Assist Control continu wordt gebruikt
Hierdoor kan de hydraulische regeleenheid oververhit raken. In dat geval
stopt de werking van de Downhill Assist Control, er klinkt een zoemer, het
controlelampje Downhill Assist Control gaat knipperen en “Traction Control
Turned Off” (Traction Control uitgeschakeld) wordt weergegeven op het multi-
informatiedisplay. Gebruik het systeem niet voordat het controlelampje
Downhill Assist Control blijft branden en de melding verdwijnt. (Gedurende
deze periode kan normaal met de auto worden gereden.)
∗: Indien aanwezig
De Downhill Assist Control he lpt te hoge snelheden op steile
neerwaartse hellingen te voorkomen.
Het systeem wordt ingeschakeld als de rijsnelheid lager is dan
25 km/h.
Bediening systeem
Uitschakelen van het systeem
RAV4_OM_OM42A45E_(EE).book Page 360 Tuesday, October 20, 2015 11:26 AM
