5918-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)
Als een waarschuwingslampje gaat bran-
den of een waarschuwingszoemer klinkt
Voer op rustige wijze onderstaande handelingen uit als een van
de waarschuwingslampjes gaat branden of knipperen. Als een
van de lampjes gaat branden of knipperen en daarna weer uit-
gaat, is er niet noodzakelijkerwijs een defect in het systeem aan-
wezig. Als deze situatie echter blijft voortduren, laat uw auto dan
controleren door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Overzicht waarschuwingslampjes en waarschuwingszoemers
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
Waarschuwingslampje remsysteem (waarschuwingszoe-
mer)
*1
Geeft het volgende aan:
• Laag remvloeistofniveau
• Storing in het remsysteem Dit lampje gaat ook branden als de parkeerrem niet gede-
activeerd is. Als het lampje uitgaat nadat de parkeerrem
gedeactiveerd is, werkt het systeem normaal.
→ Breng de auto onmiddellijk op een veilige plaats tot stil-
stand en neem contact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. Doorrijden
met de auto kan gevaarlijk zijn.
Motorcontrolelampje
Geeft aan dat er een storing is in:
• Het elektronische motorregelsysteem;
• De elektronische smoorklepregeling;
• Het emissieregelsysteem (indien aanwezig);
• Het elektronische regelsyst eem van de automatische trans-
missie (indien aanwezig) of
• DPF-roetfilter (Diesel Partic ulate Filter)/DPNR-katalysator
(Diesel Particulate-NOx Reduction) (indien aanwezig)
→ Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
RAV4_OM_OM42A45E_(EE).book Page 591 Tuesday, October 20, 2015 11:26 AM

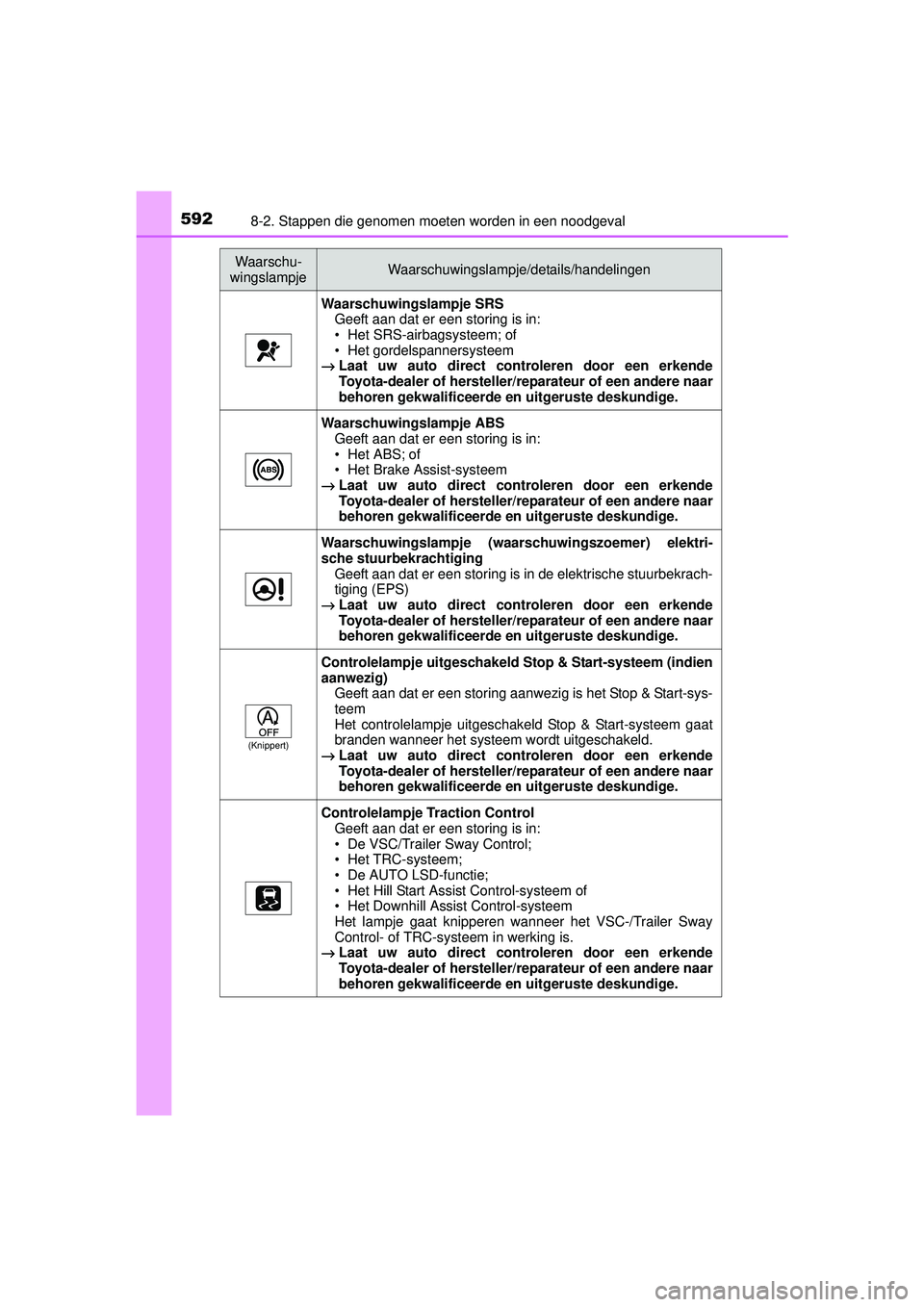

5928-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)
Waarschuwingslampje SRSGeeft aan dat er een storing is in:
• Het SRS-airbagsysteem; of
• Het gordelspannersysteem
→ Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschuwingslampje ABS
Geeft aan dat er een storing is in:
• Het ABS; of
• Het Brake Assist-systeem
→ Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschuwingslampje (waarschuwingszoemer) elektri-
sche stuurbekrachtiging
Geeft aan dat er een storing is in de elektrische stuurbekrach-
tiging (EPS)
→ Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
(Knippert)
Controlelampje uitgeschakeld Stop & Start-systeem (indien
aanwezig)
Geeft aan dat er een storing aanwezig is het Stop & Start-sys-
teem
Het controlelampje uitgesc hakeld Stop & Start-systeem gaat
branden wanneer het systeem wordt uitgeschakeld.
→ Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Controlelampje Traction Control
Geeft aan dat er een storing is in:
• De VSC/Trailer Sway Control;
• Het TRC-systeem;
• De AUTO LSD-functie;
• Het Hill Start Assist Control-systeem of
• Het Downhill Assist Control-systeem
Het lampje gaat knipperen wanneer het VSC-/Trailer Sway
Control- of TRC-systeem in werking is.
→ Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
RAV4_OM_OM42A45E_(EE).book Page 592 Tuesday, October 20, 2015 11:26 AM

5938-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)
Controlelampje (waarschuwingszoemer) veiligheidsgor-
del*2
Waarschuwt de bestuurder en/of voorpassagier dat de veilig-
heidsgordel vastgemaakt dient te worden.
→ Doe de veiligheidsgordel om.
Als er iemand op de voorpassagiersstoel zit, moet ook
de veiligheidsgordel voor de voorpassagier worden
vastgemaakt, waarna het waarschuwingslampje (de
waarschuwingszoemer) uitgaat.
Waarschuwingslampje laag brandstofniveau
Geeft aan dat de resterende hoeveelheid brandstof ongeveer
9,0 liter of minder is
→ Vul de brandstoftank.
(Knippert)
(In het centrale paneel)
Controlelampje (waarschuwin gszoemer) Toyota Parking
Assist-sensor * 3 (indien aanwezig)
Geeft aan dat er een storing aanwezig is in de Toyota Parking
Assist-sensor
→ Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
(In het centrale
paneel)
Controlelampje (waarschuwin gszoemer) Toyota Parking
Assist-sensor
*4 (indien aanwezig)
Geeft aan dat de Toyota Parking Assist-sensor vuil is of
bedekt is met ijs.
→ Reinig de sensoren.
(In het centrale
paneel)
Waarschuwingslampje achterpassagiersgordel*2
Waarschuwt de achterpassagiers om de veiligheidsgordel om
te doen
→ Doe de veiligheidsgordel om.

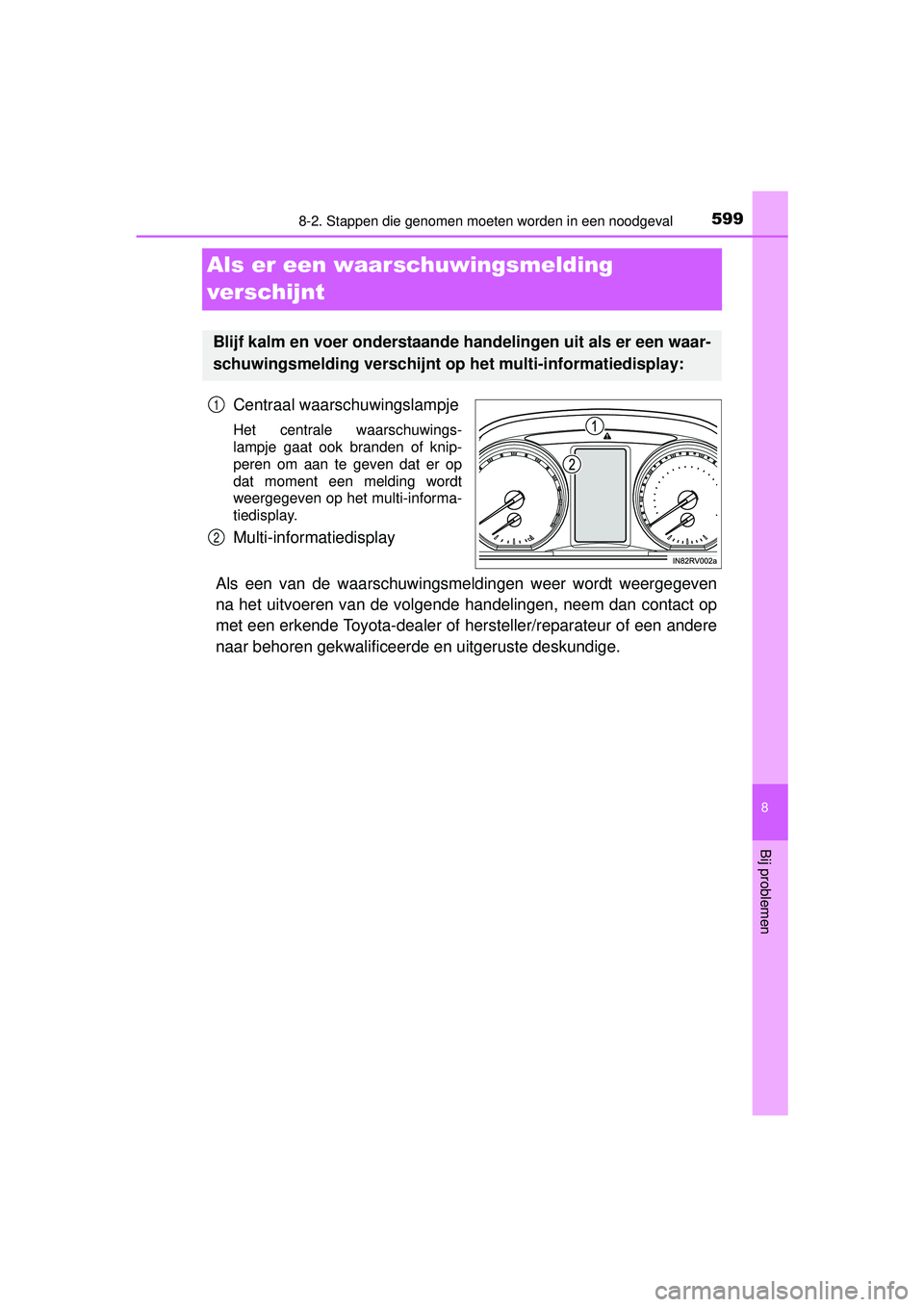

Centraal waarschuwingslampje
Een zoemer klinkt en het wa arschuwingslampje gaat branden
en knippert om aan te geven dat het centrale waarschuwings-
systeem een storing heeft gesignaleerd.
→ Blz. 599
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
RAV4_OM_OM42A45E_(EE).book Page 593 Tuesday, October 20, 2015 11:26 AM

5948-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)
(Knippert)
Waarschuwingslampje PCS (indien aanwezig)
Wanneer het waarschuwingslampje knippert (en een zoemer
klinkt):
Geeft aan dat er een storing aanwezig is in het Pre-Crash
Safety-systeem
→ Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Wanneer het waarschuwingslampje knippert (en er geen zoe-
mer klinkt):
Geeft aan dat het Pre-Crash Safety-systeem tijdelijk niet
beschikbaar is, mogelijk als gevolg van een van de onder-
staande zaken:
• Het deel van de voorruit rondom de camerasensor is vuil, beslagen of bedekt door damp, ijs, stickers, e.d.
→ Verwijder het vuil, de condens, het ijs, de stickers, enz.
(→Blz. 284)
• De temperatuur van de came rasensor is buiten het wer-
kingsbereik
→ Wacht een tijdje totdat het gebied rondom de camera-
sensor voldoende is afgekoeld.
Wanneer het waarschuwingslampje brandt:
Of het Vehicle Stability Cont rol-systeem (VSC) of het Pre-
Crash Safety-systeem is uitge schakeld of beide zijn uitge-
schakeld.
→ Schakel om het Pre-Crash Safety-systeem in te schake-
len zowel het VSC-systeem als het Pre-Crash Safety-
systeem in. ( →Blz. 294, 376)
(oranje)
Waarschuwingslampje LDA (indien aanwezig)
Het waarschuwingslampje gaat branden en er wordt een
waarschuwingsmelding weergegeven om aan te geven dat
de LDA (Lane Departure Alert met stuurregeling) tijdelijk niet
beschikbaar is of een storing heeft gesignaleerd.
→ Blz. 600
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
RAV4_OM_OM42A45E_(EE).book Page 594 Tuesday, October 20, 2015 11:26 AM

5958-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)
*1: Waarschuwingszoemer geactiveerde parkeerrem:De zoemer klinkt als de auto met een snelheid van ongeveer 5 km/h of
meer rijdt.
*2: Waarschuwingszoemer veiligheidsgor del bestuurder en voorpassagier:
De waarschuwingszoemer voor de veiligheidsgordels herinnert de
bestuurder en de passagier eraan de veiligheidsgordel om te doen. De
zoemer klinkt gedurende 30 seconden intermitterend vanaf een rijsnelheid\
van 20 km/h. Als de veiligheidsgordel daarna nog niet is vastgemaakt, laat
de zoemer gedurende 90 seconden een ander geluid horen.
*3: De controlelampjes van de hoek en het midden knipperen nadat eerst het controlelampje voor een storing van de sensor knippert en het controle-
lampje auto uit gaat, terwijl de zoemer gedurende ongeveer 7 seconden
klinkt.
*4: De controlelampjes van de hoek en het midden gaan branden en blijvenaan nadat het controlelampje voor een storing van de sensor is gaan bran-
den en het controlelampje auto uitgaat, terwijl de zoemer gedurende onge-
veer 7 seconden klinkt.
■ Detectiesensor voorpassagier, controlelampje veiligheidsgordel en
waarschuwingszoemer
Als er bagage wordt geplaatst op de passagiersstoel kan de detectiesensor
het controlelampje laten knipperen en de waarschuwingszoemer laten klin-
ken, ook al zit er niemand op de passagiersstoel.
Waarschuwingslampje lage bandenspanning (indien aan-
wezig)
Als het lampje gaat branden:
Lage bandenspanning, bijvoorbeeld door
• Natuurlijke oorzaken ( →Blz. 596)
• Lekke band (→ Blz. 619, 633)
→ Breng de banden op de juiste spanning.
Na een paar minuten dooft het lampje. Laat het systeem
nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige indien het lampje niet dooft
nadat de banden op spanning zijn gebracht.
Als het lampje gaat branden nadat het gedurende 1 minuut
geknipperd heeft:
Storing in het bandenspanni ngswaarschuwingssysteem
→ Laat het systeem controleren door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
RAV4_OM_OM42A45E_(EE).book Page 595 Tuesday, October 20, 2015 11:26 AM

5968-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)■
Als het motorcontrolelampje tijd ens het rijden gaat branden
Het motorcontrolelampje gaat branden als de brandstoftank volledig leeg
raakt. Vul de brandstoftank onmiddellijk als deze leeg is. Het motorcontrole-
lampje gaat na enkele ritten weer uit.
Laat de auto zo snel mogelijk nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige als het motorcontrolelampje niet uitgaat.

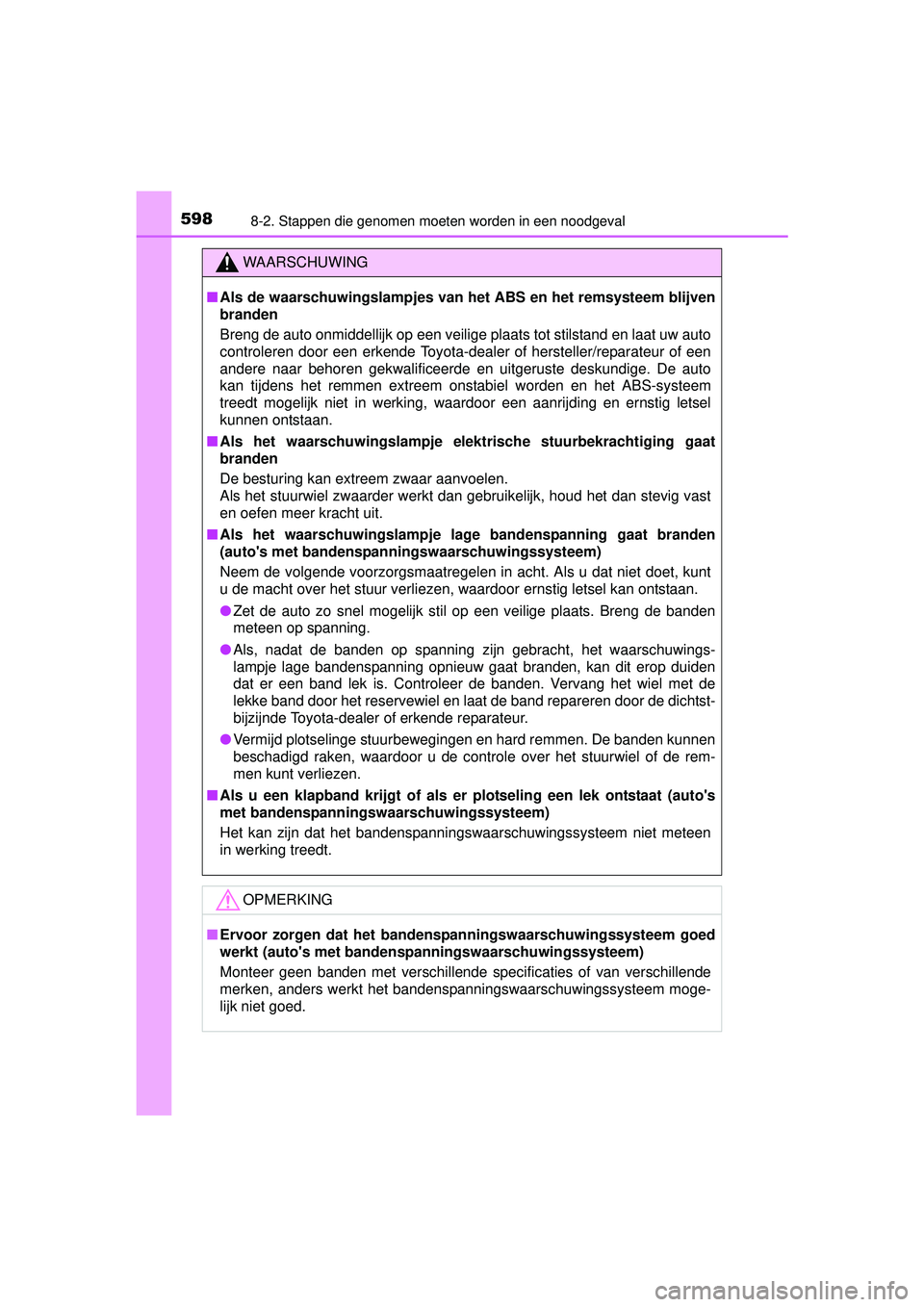

■ Waarschuwingslampje (waarschuwin gszoemer) elektrische stuurbe-
krachtiging
Als de laadtoestand van de accu laag wordt of de spanning tijdelijk daalt, kan
het waarschuwingslampje van de elektrische stuurbekrachtiging gaan bran-
den en kan er een waarschuwingszoemer klinken.
■ Als het waarschuwingslampje lage bandenspanning gaat branden
(auto's met bandenspanningswaarschuwingssysteem)
Controleer het uiterlijk van de band om na te gaan of de band niet lek is.
Als de band lek is: →Blz. 619, 633
Als de band niet lek is:
Gebruik de volgende procedure wanneer de banden voldoende zijn afge-
koeld.
● Controleer de bandenspanning en breng hem op het juiste niveau.
● Als het waarschuwingslampje zelfs na enkele minuten niet uitgaat, contro-
leer dan of de bandenspanning in orde is en voer de initialisatie uit. ( →Blz.
541)
Het waarschuwingslampje kan weer gaan branden wanneer bovenstaande
handelingen zijn uitgevoerd zonder eerst de banden voldoende te laten
afkoelen.

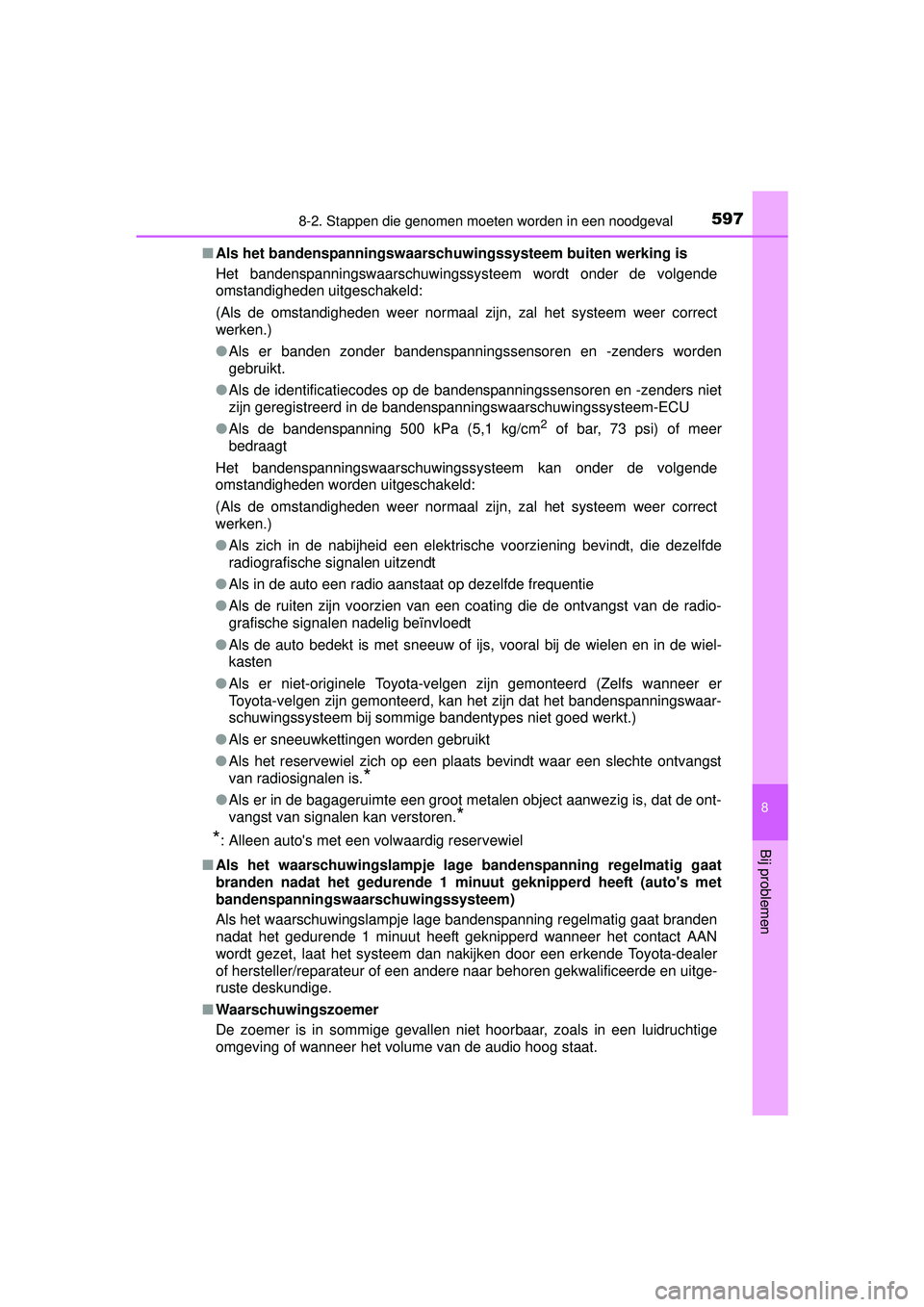

■ Het waarschuwingslampje lage band enspanning gaat mogelijk branden
door een natuurlijke oorzaak (auto's met bandenspanningswaarschu-
wingssysteem)
Het waarschuwingslampje lage bandenspanning gaat mogelijk branden door
een natuurlijke oorzaak, zoals het onvermijdelijke spanningsverlies dat op
den duur optreedt of een veranderde bandenspanning die veroorzaakt wordt
door temperatuurveranderingen. In dat geval zal het waarschuwingslampje
na een paar minuten uitgaan als de banden weer op de juiste spanning
gebracht zijn.
■ Als een wiel wordt vervangen door een compact reservewiel (auto's met
compact reservewiel en banden spanningswaarschuwingssysteem)
Het compacte reservewiel is niet voorzien van een bandenspanningssensor
en -zender. Bij een lekke band zal het waarschuwingslampje lage banden-
spanning niet uitgaan, ook al is het wiel met de lekke band vervangen door\
het reservewiel. Vervang het reservewiel door het standaardwiel en breng de
band op de juiste spanning. Het waarschuwingslampje lage bandenspanning
zal na een paar minuten uitgaan.
RAV4_OM_OM42A45E_(EE).book Page 596 Tuesday, October 20, 2015 11:26 AM

5978-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)■
Als het bandenspanningswaarschuwingssysteem buiten werking is
Het bandenspanningswaarschuwingssysteem wordt onder de volgende
omstandigheden uitgeschakeld:
(Als de omstandigheden weer normaal zijn, zal het systeem weer correct
werken.)
●Als er banden zonder bandenspanningssensoren en -zenders worden
gebruikt.
● Als de identificatiecodes op de bandenspanningssensoren en -zenders niet
zijn geregistreerd in de bandenspanningswaarschuwingssysteem-ECU
● Als de bandenspanning 500 kPa (5,1 kg/cm
2 of bar, 73 psi) of meer
bedraagt
Het bandenspanningswaarschuwingssysteem kan onder de volgende
omstandigheden worden uitgeschakeld:
(Als de omstandigheden weer normaal zijn, zal het systeem weer correct
werken.)
● Als zich in de nabijheid een elektrische voorziening bevindt, die dezelfde
radiografische signalen uitzendt
● Als in de auto een radio aanstaat op dezelfde frequentie
● Als de ruiten zijn voorzien van een coating die de ontvangst van de radi\
o-
grafische signalen nadelig beïnvloedt
● Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen en in de wiel-
kasten
● Als er niet-originele Toyota-vel gen zijn gemonteerd (Zelfs wanneer er
Toyota-velgen zijn gemonteerd, kan het zijn dat het bandenspanningswaar-
schuwingssysteem bij sommige bandentypes niet goed werkt.)
● Als er sneeuwkettingen worden gebruikt
● Als het reservewiel zich op een plaats bevindt waar een slechte ontvangst
van radiosignalen is.
*
●Als er in de bagageruimte een groot metalen object aanwezig is, dat de ont-
vangst van signalen kan verstoren.
*
*
: Alleen auto's met een volwaardig reservewiel
■ Als het waarschuwingslampje lage bandenspanning regelmatig gaat
branden nadat het gedurende 1 minuut geknipperd heeft (auto's met
bandenspanningswaarschuwingssysteem)
Als het waarschuwingslampje lage bandenspanning regelmatig gaat branden
nadat het gedurende 1 minuut heeft geknipperd wanneer het contact AAN
wordt gezet, laat het systeem dan nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
■ Waarschuwingszoemer
De zoemer is in sommige gevallen niet hoorbaar, zoals in een luidruchtige
omgeving of wanneer het volume van de audio hoog staat.
RAV4_OM_OM42A45E_(EE).book Page 597 Tuesday, October 20, 2015 11:26 AM

5988-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)
WAARSCHUWING
■Als de waarschuwingslampjes van het ABS en het remsysteem blijven
branden
Breng de auto onmiddellijk op een veilige plaats tot stilstand en laat uw auto
controleren door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige. De auto
kan tijdens het remmen extreem onstabiel worden en het ABS-systeem
treedt mogelijk niet in werking, waardoor een aanrijding en ernstig letsel
kunnen ontstaan.
■ Als het waarschuwingslampje elekt rische stuurbekrachtiging gaat
branden
De besturing kan extreem zwaar aanvoelen.
Als het stuurwiel zwaarder werkt dan gebruikelijk, houd het dan stevig vast
en oefen meer kracht uit.
■ Als het waarschuwingslampje lage bandenspanning gaat branden
(auto's met bandenspanningswaarschuwingssysteem)
Neem de volgende voorzorgsmaatregelen in acht. Als u dat niet doet, kunt
u de macht over het stuur verliezen, waardoor ernstig letsel kan ontstaan.
● Zet de auto zo snel mogelijk stil op een veilige plaats. Breng de banden
meteen op spanning.
● Als, nadat de banden op spanning zijn gebracht, het waarschuwings-
lampje lage bandenspanning opnieuw gaat branden, kan dit erop duiden
dat er een band lek is. Controleer de banden. Vervang het wiel met de
lekke band door het reservewiel en laat de band repareren door de dichtst-
bijzijnde Toyota-dealer of erkende reparateur.
● Vermijd plotselinge stuurbewegingen en hard remmen. De banden kunnen
beschadigd raken, waardoor u de controle over het stuurwiel of de rem-
men kunt verliezen.
■ Als u een klapband krijgt of als er plotseling een lek ontstaat (auto's
met bandenspanningswaarschuwingssysteem)
Het kan zijn dat het bandenspanningswaarschuwingssysteem niet meteen
in werking treedt.
OPMERKING
■Ervoor zorgen dat het banden spanningswaarschuwingssysteem goed
werkt (auto's met bandenspanningswaarschuwingssysteem)
Monteer geen banden met verschillende specificaties of van verschillende
merken, anders werkt het bandenspanningswaarschuwingssysteem moge-
lijk niet goed.
RAV4_OM_OM42A45E_(EE).book Page 598 Tuesday, October 20, 2015 11:26 AM

5998-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)
Als er een waarschuwingsmelding
ver schijnt
Centraal waarschuwingslampje
Het centrale waarschuwings-
lampje gaat ook branden of knip-
peren om aan te geven dat er op
dat moment een melding wordt
weergegeven op het multi-informa-
tiedisplay.
Multi-informatiedisplay
Als een van de waarschuwingsmeldingen weer wordt weergegeven
na het uitvoeren van de volgende handelingen, neem dan contact op
met een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Blijf kalm en voer onderstaande handelingen uit als er een waar-
schuwingsmelding verschijnt op het multi-informatiedisplay:
1
2
RAV4_OM_OM42A45E_(EE).book Page 599 Tuesday, October 20, 2015 11:26 AM

6008-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)
Overzicht waarschuwingsmeldingen en waarschuwingszoemers
WaarschuwingsmeldingDetails/handelingen
(indien aanwezig)
Geeft het volgende aan:
• Er bestaat een grote kans op een frontale aan-rijding; of
• Het Pre-Crash Brake-systeem is in werking
Er klinkt ook een zoemer.
→ Trap het rempedaal in om de snelheid te
verlagen.
(indien aanwezig)
Geeft aan dat uw auto de voorligger te dicht
nadert (in de afstandsregelmodus)
Er klinkt ook een zoemer.
→ Trap het rempedaal in om de snelheid te
verlagen.
(indien aanwezig)
Geeft aan dat de auto van de rijstrook afwijkt (ter-
wijl de LDA [Lane Departure Alert] met stuurrege-
ling in werking is)
De rijstrookmarkering aan de zijde die de auto
overschrijdt, gaat oranje knipperen.
Er klinkt ook een zoemer.
→ Controleer de omgeving van de auto en rijd
terug naar de rijstrook binnen de markerin-
gen.
Geeft aan dat er een storing aanwezig is in het
remsysteem Er klinkt ook een zoemer.
→ Laat uw auto direct controleren door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Doorrijden met de auto kan gevaarlijk zijn.
(Knippert)
(oranje)
(Knippert)
RAV4_OM_OM42A45E_(EE).book Page 600 Tuesday, October 20, 2015 11:26 AM
