TOYOTA RAV4 2016 Instructieboekje (in Dutch)

5717-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
7
Onderhoud en verzorging

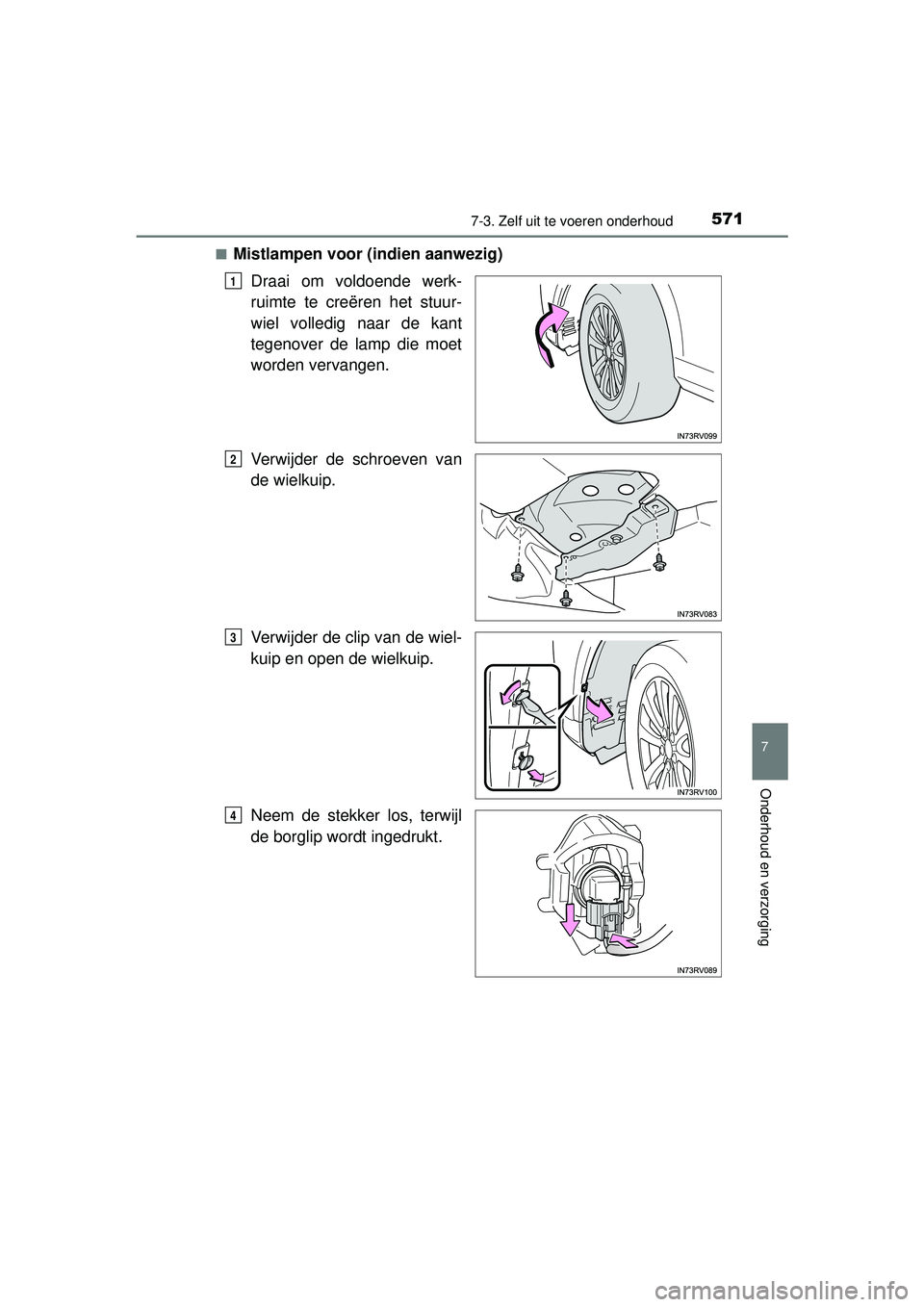

■Mistlampen voor (indien aanwezig)Draai om voldoende werk-
ruimte te creëren het stuur-
wiel volledig naar de kant
tegenover de lamp die moet
worden vervangen.
Verwijder de schroeven van
de wielkuip.
Verwijder de clip van de wiel-
kuip en open de wielkuip.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
1
2
3
4
RAV4_OM_OM42A45E_(EE).book Page 571 Tuesday, October 20, 2015 11:26 AM

5727-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)

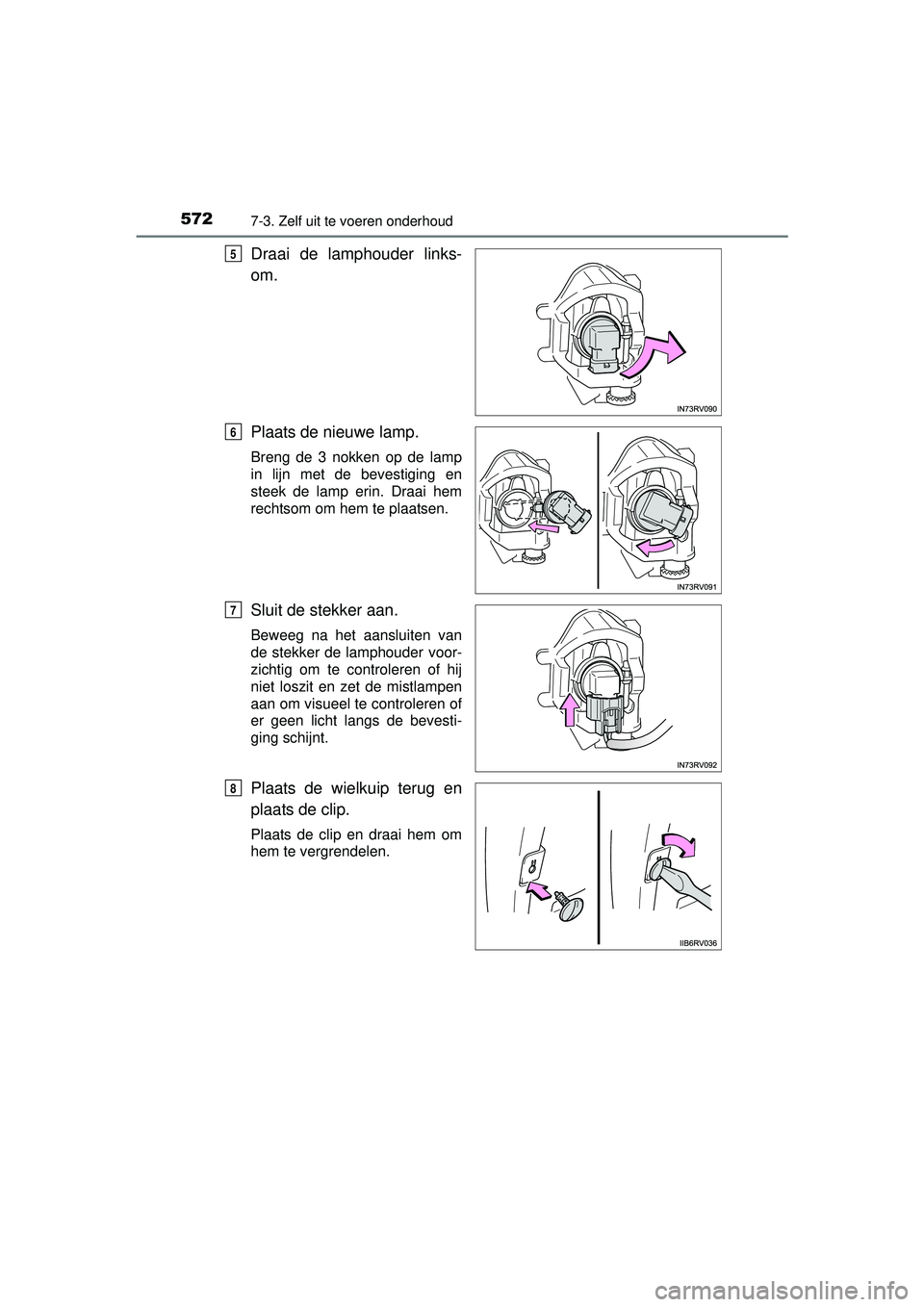

Draai de lamphouder links-
om.
Plaats de nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin. Draai hem
rechtsom om hem te plaatsen.
Sluit de stekker aan.
Beweeg na het aansluiten van
de stekker de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de mistlampen
aan om visueel te controleren of
er geen licht langs de bevesti-
ging schijnt.
Plaats de wielkuip terug en
plaats de clip.
Plaats de clip en draai hem om
hem te vergrendelen.
5
6
7
8
RAV4_OM_OM42A45E_(EE).book Page 572 Tuesday, October 20, 2015 11:26 AM

5737-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
7
Onderhoud en verzorging

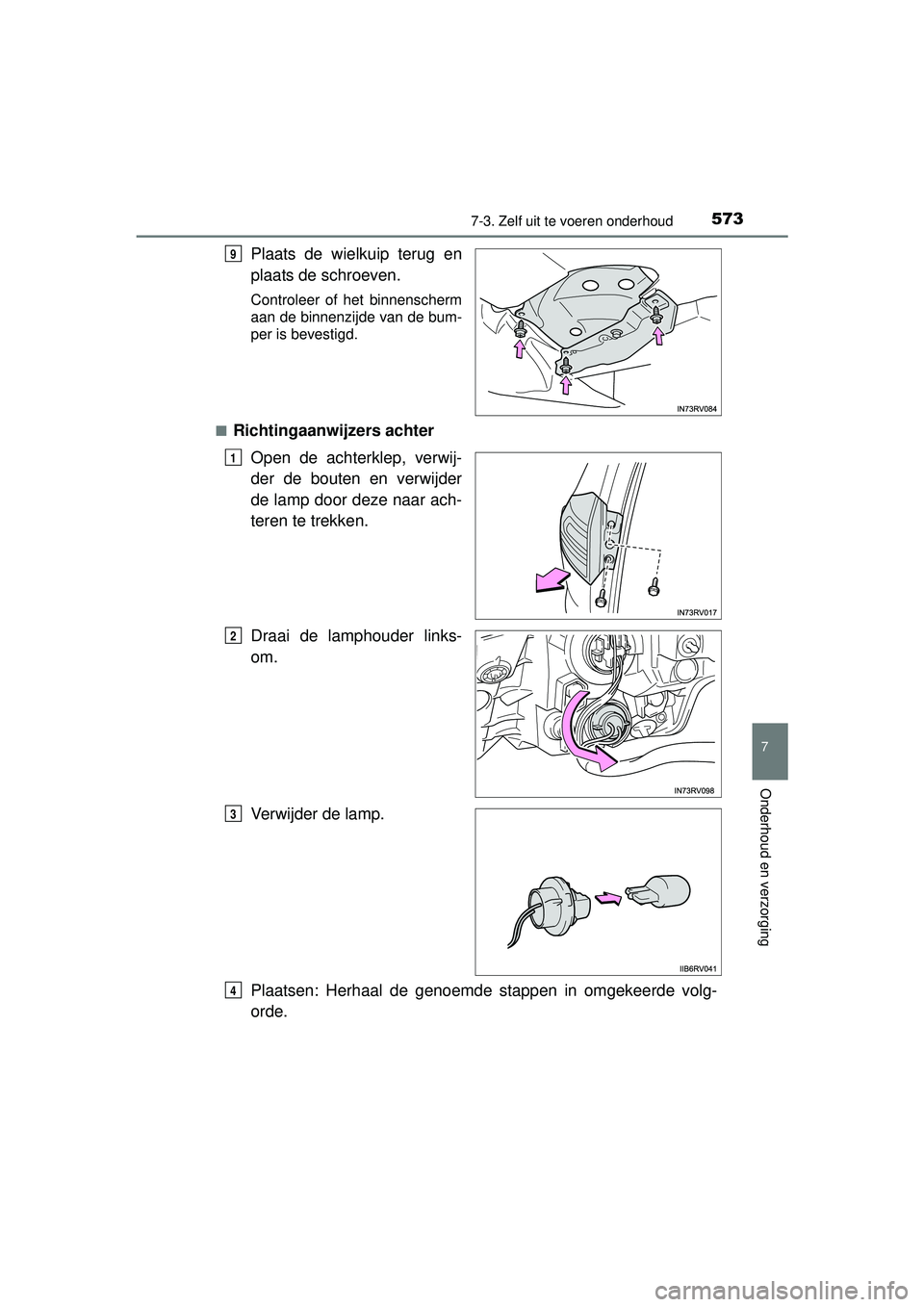

Plaats de wielkuip terug en
plaats de schroeven.
Controleer of het binnenscherm
aan de binnenzijde van de bum-
per is bevestigd.
■
Richtingaanwijzers achter Open de achterklep, verwij-
der de bouten en verwijder
de lamp door deze naar ach-
teren te trekken.
Draai de lamphouder links-
om.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
9
1
2
3
4
RAV4_OM_OM42A45E_(EE).book Page 573 Tuesday, October 20, 2015 11:26 AM

5747-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)■

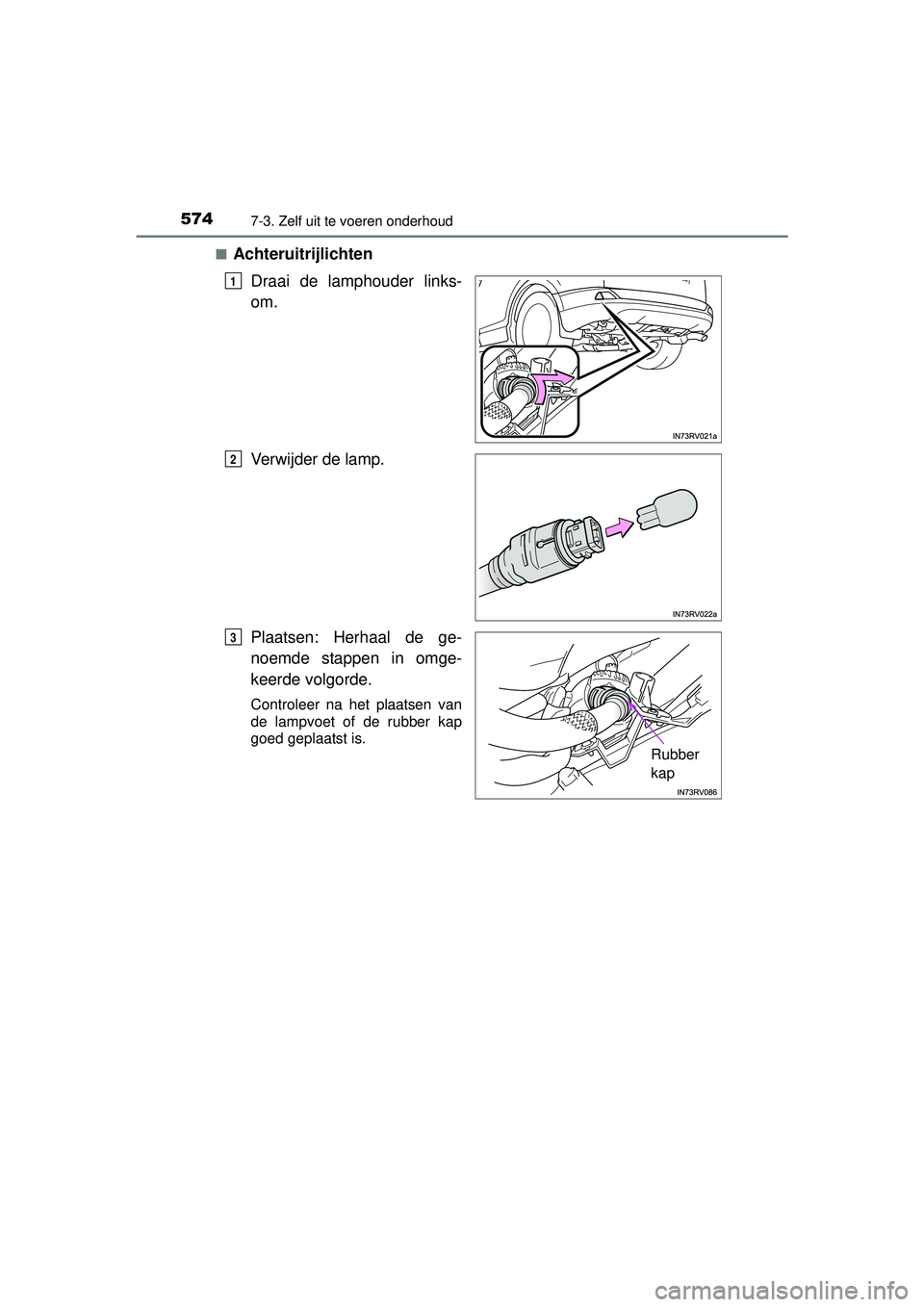

Achteruitrijlichten
Draai de lamphouder links-
om.
Verwijder de lamp.
Plaatsen: Herhaal de ge-
noemde stappen in omge-
keerde volgorde.
Controleer na het plaatsen van
de lampvoet of de rubber kap
goed geplaatst is.
1
2
Rubber
kap
3
RAV4_OM_OM42A45E_(EE).book Page 574 Tuesday, October 20, 2015 11:26 AM

5757-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
7
Onderhoud en verzorging

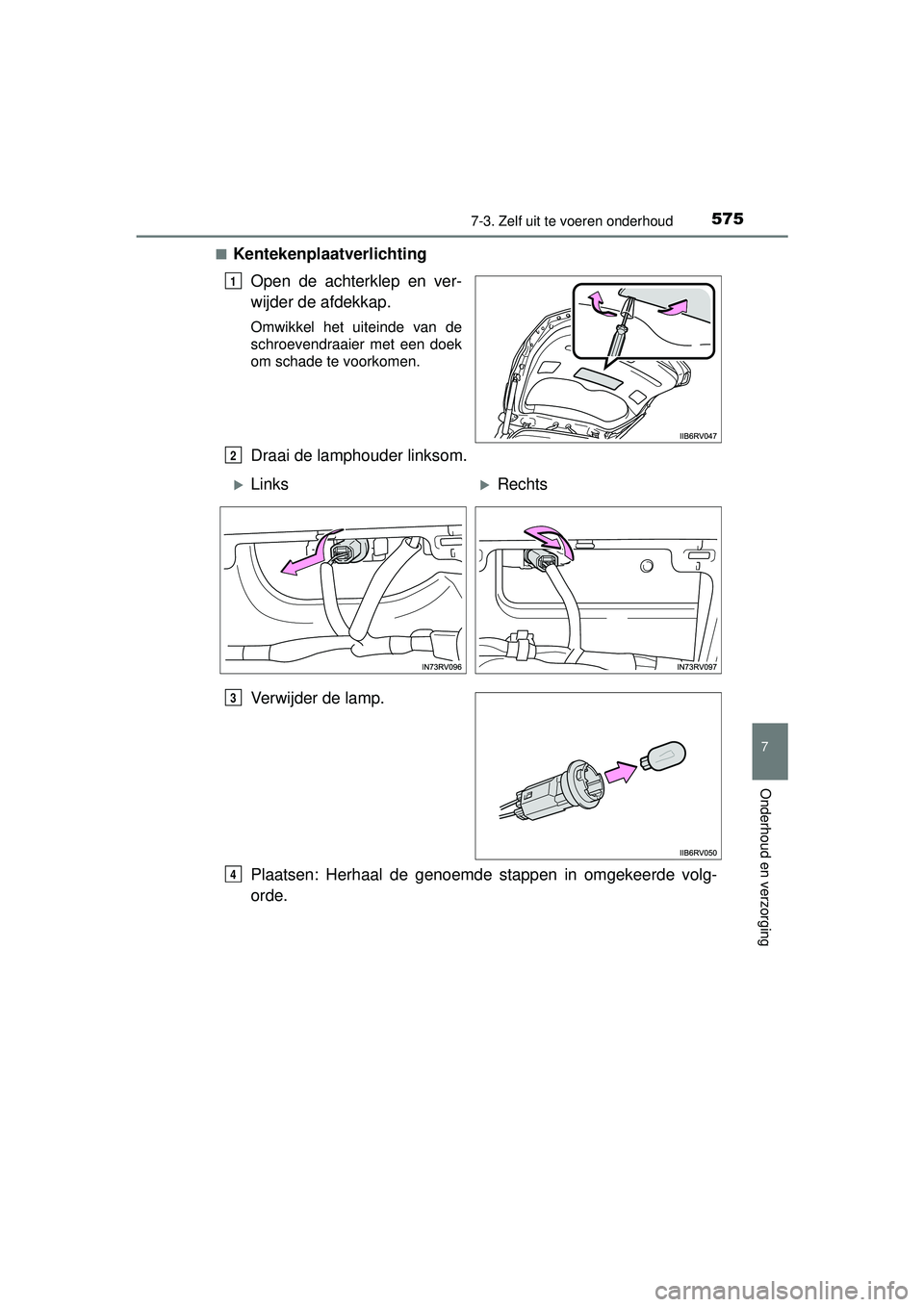

■KentekenplaatverlichtingOpen de achterklep en ver-
wijder de afdekkap.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade te voorkomen.
Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
LinksRechts
3
4
RAV4_OM_OM42A45E_(EE).book Page 575 Tuesday, October 20, 2015 11:26 AM

5767-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)■

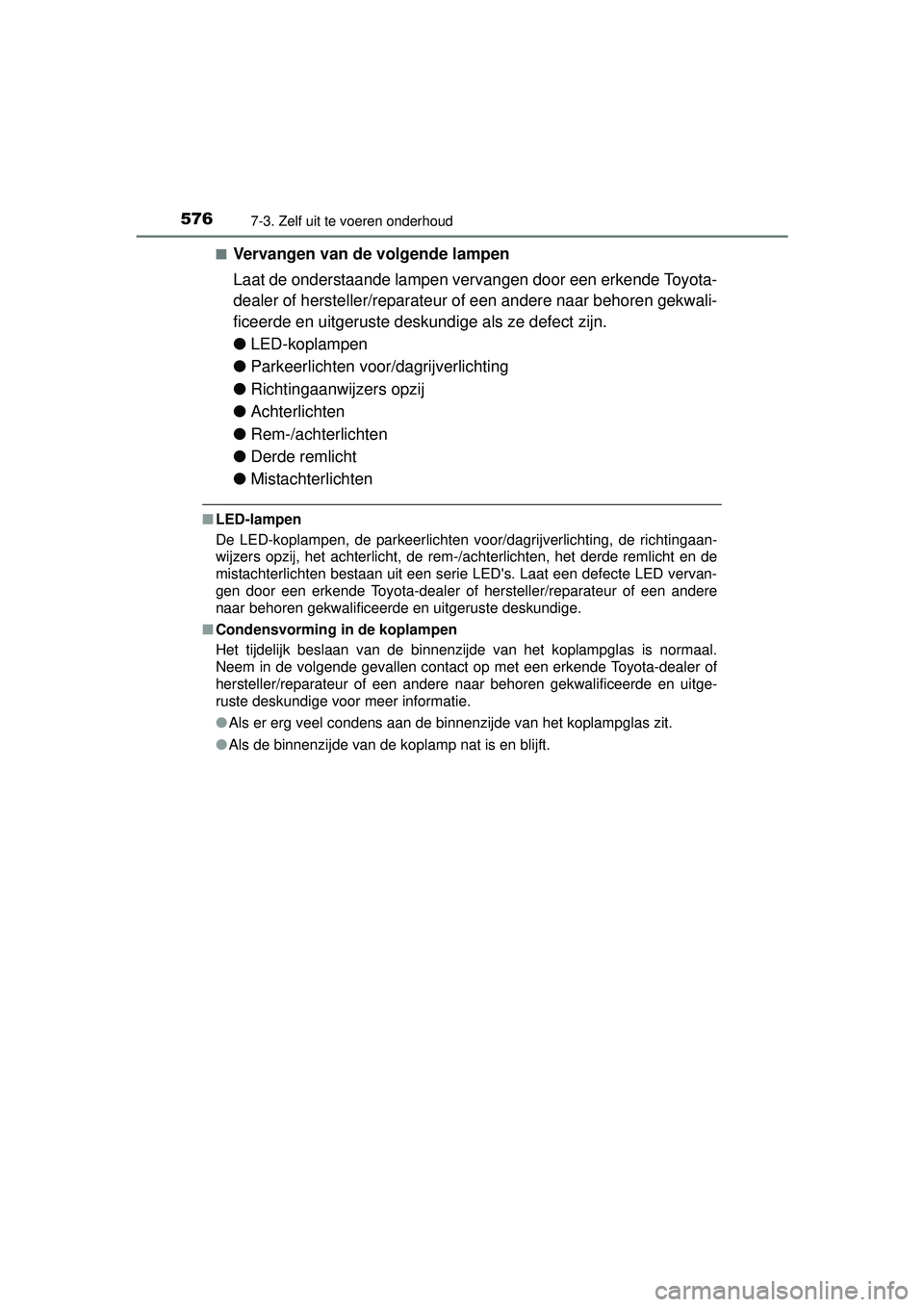

Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige als ze defect zijn.
●
LED-koplampen
● Parkeerlichten voor/dagrijverlichting
● Richtingaanwijzers opzij
● Achterlichten
● Rem-/achterlichten
● Derde remlicht
● Mistachterlichten
■LED-lampen
De LED-koplampen, de parkeerlichten voor/dagrijverlichting, de richtingaan-
wijzers opzij, het achterlicht, de rem-/achterlichten, het derde remlicht en de
mistachterlichten bestaan uit een serie LED's. Laat een defecte LED vervan-
gen door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
■ Condensvorming in de koplampen
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie.
●Als er erg veel condens aan de binnenzijde van het koplampglas zit.
● Als de binnenzijde van de koplamp nat is en blijft.
RAV4_OM_OM42A45E_(EE).book Page 576 Tuesday, October 20, 2015 11:26 AM

5777-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
7
Onderhoud en verzorging

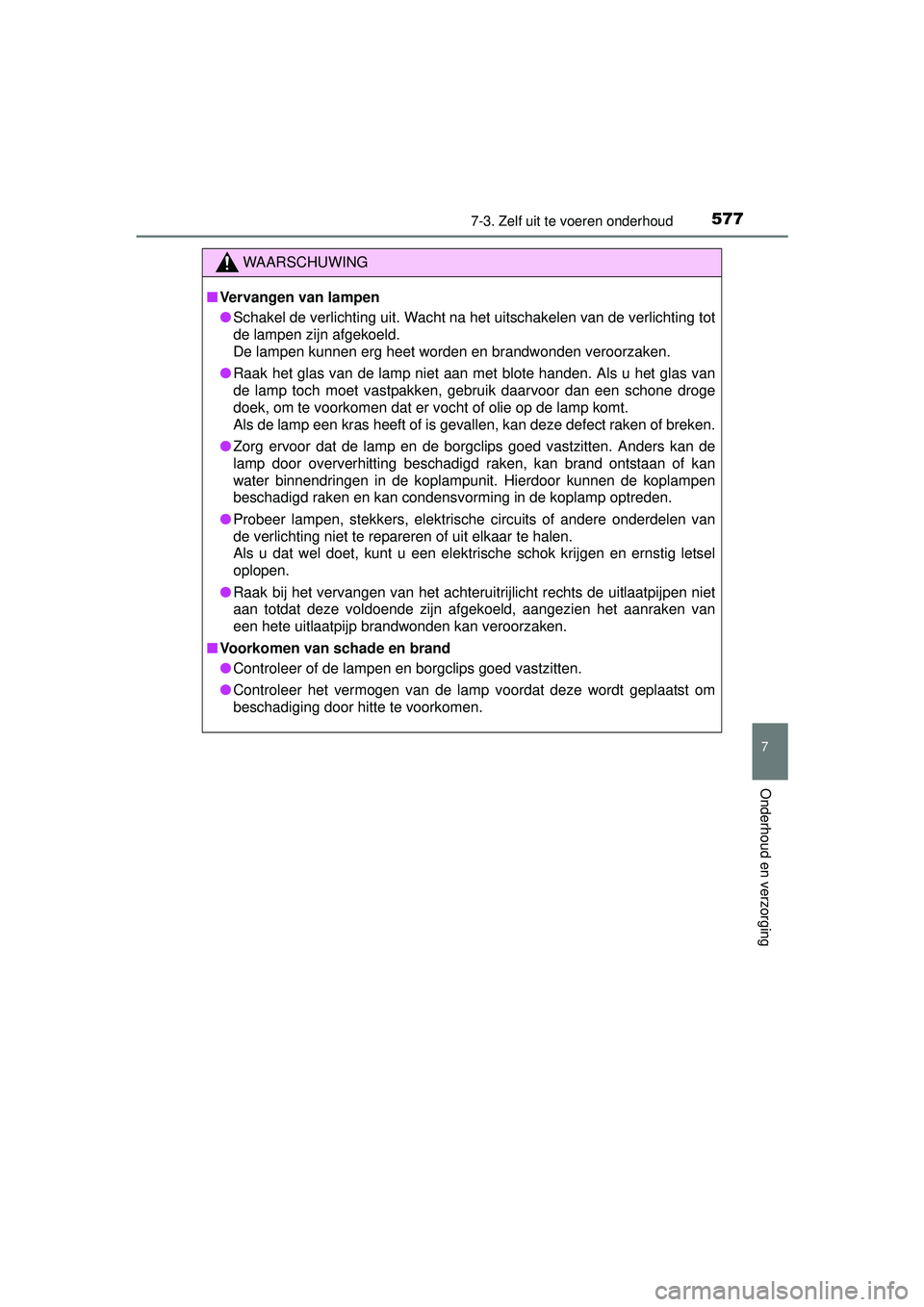

WAARSCHUWING
■Vervangen van lampen
● Schakel de verlichting uit. Wacht na het uitschakelen van de verlichting tot
de lampen zijn afgekoeld.
De lampen kunnen erg heet worden en brandwonden veroorzaken.
● Raak het glas van de lamp niet aan met blote handen. Als u het glas van
de lamp toch moet vastpakken, gebruik daarvoor dan een schone droge
doek, om te voorkomen dat er vocht of olie op de lamp komt.
Als de lamp een kras heeft of is gevallen, kan deze defect raken of breken.
● Zorg ervoor dat de lamp en de borgclips goed vastzitten. Anders kan de
lamp door oververhitting beschadigd raken, kan brand ontstaan of kan
water binnendringen in de koplampunit. Hierdoor kunnen de koplampen
beschadigd raken en kan condensvorming in de koplamp optreden.
● Probeer lampen, stekkers, elektrische circuits of andere onderdelen van
de verlichting niet te repareren of uit elkaar te halen.
Als u dat wel doet, kunt u een elektrische schok krijgen en ernstig letsel
oplopen.
● Raak bij het vervangen van het achteruitrijlicht rechts de uitlaatpijpen niet
aan totdat deze voldoende zijn afgekoeld, aangezien het aanraken van
een hete uitlaatpijp brandwonden kan veroorzaken.
■ Voorkomen van schade en brand
● Controleer of de lampen en borgclips goed vastzitten.
● Controleer het vermogen van de lamp voordat deze wordt geplaatst om
beschadiging door hitte te voorkomen.
RAV4_OM_OM42A45E_(EE).book Page 577 Tuesday, October 20, 2015 11:26 AM

5787-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
RAV4_OM_OM42A45E_(EE).book Page 578 Tuesday, October 20, 2015 11:26 AM

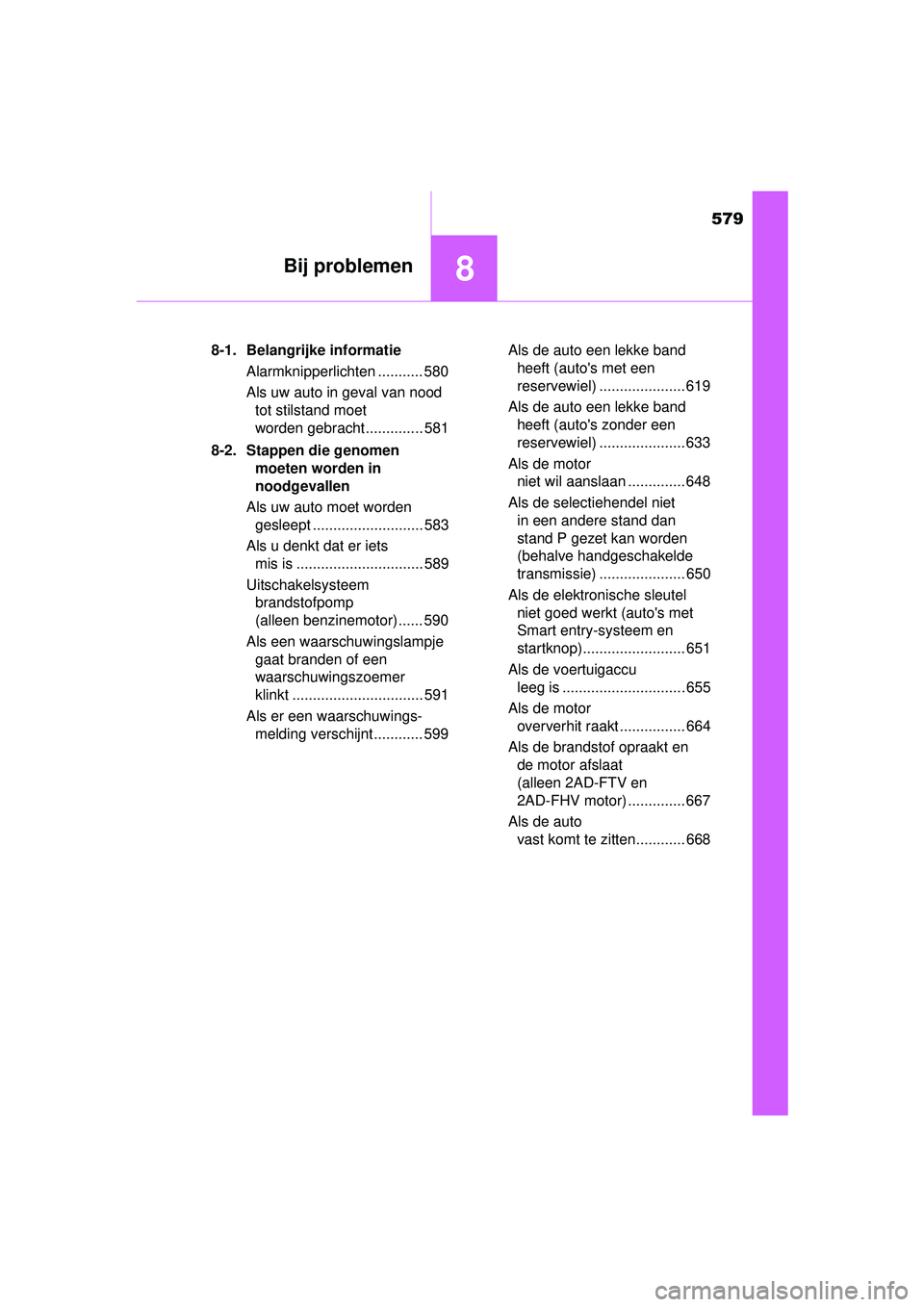

579
8Bij problemen
RAV4_OM_OM42A45E_(EE)8-1. Belangrijke informatie
Alarmknipperlichten ........... 580
Als uw auto in geval van nood tot stilstand moet
worden gebracht .............. 581
8-2. Stappen die genomen moeten worden in
noodgevallen
Als uw auto moet worden gesleept ........................... 583
Als u denkt dat er iets mis is ............................... 589
Uitschakelsysteem brandstofpomp
(alleen benzinemotor) ...... 590
Als een waarschuwingslampje gaat branden of een
waarschuwingszoemer
klinkt ................................ 591
Als er een waarschuwings- melding verschijnt ............ 599 Als de auto een lekke band
heeft (auto's met een
reservewiel) ..................... 619
Als de auto een lekke band heeft (auto's zonder een
reservewiel) ..................... 633
Als de motor niet wil aanslaan .............. 648
Als de selectiehendel niet in een andere stand dan
stand P gezet kan worden
(behalve handgeschakelde
transmissie) ..................... 650
Als de elektronische sleutel niet goed werkt (auto's met
Smart entry-systeem en
startknop)......................... 651
Als de voertuigaccu leeg is .............................. 655
Als de motor oververhit raakt ................ 664
Als de brandstof opraakt en de motor afslaat
(alleen 2AD-FTV en
2AD-FHV motor) .............. 667
Als de auto vast komt te zitten............ 668
RAV4_OM_OM42A45E_(EE).book Page 579 Tuesday, October 20, 2015 11:26 AM

5808-1. Belangrijke informatie
RAV4_OM_OM42A45E_(EE)

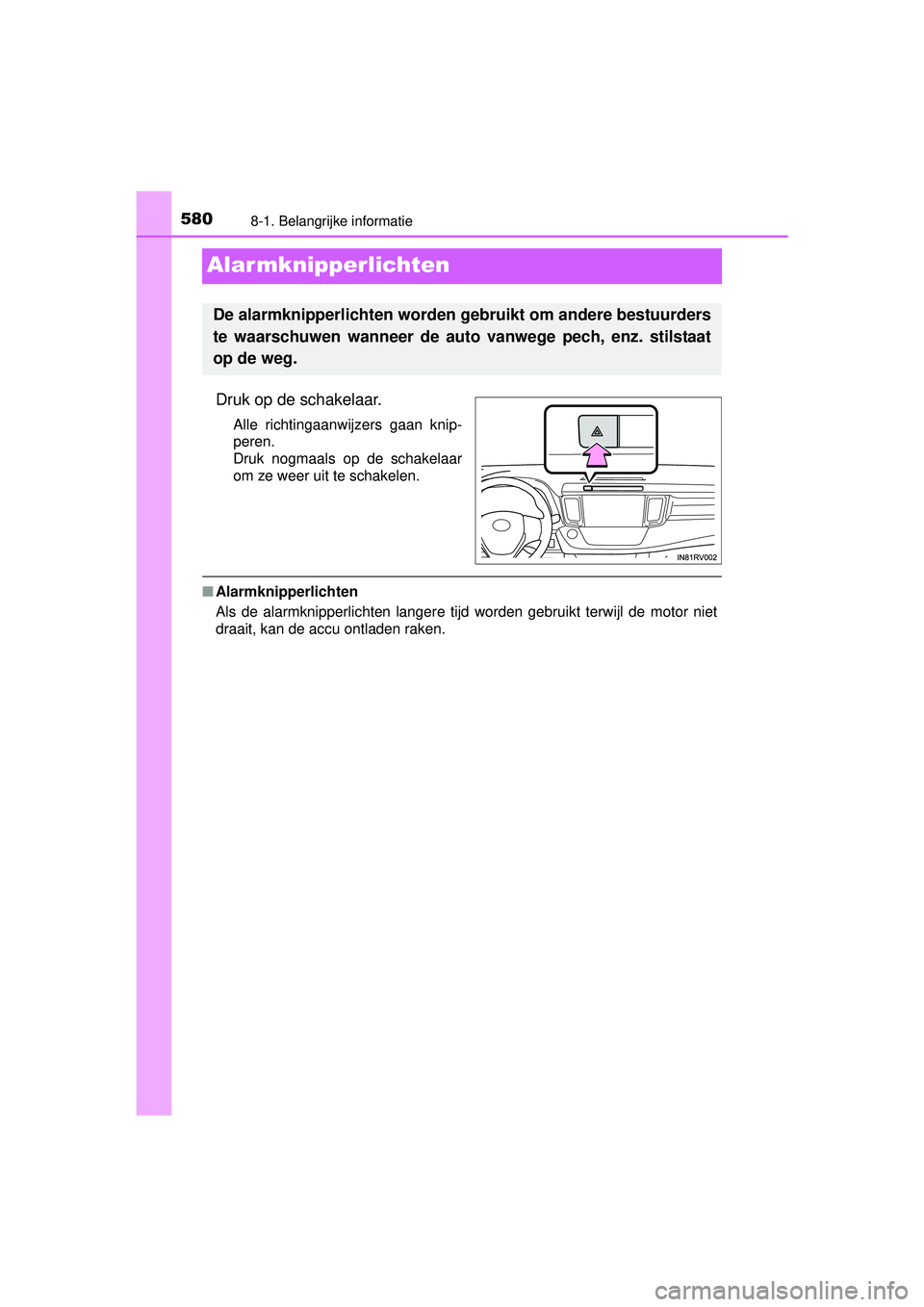

Alar mknipperlichten
Druk op de schakelaar.
Alle richtingaanwijzers gaan knip-
peren.
Druk nogmaals op de schakelaar
om ze weer uit te schakelen.
■Alarmknipperlichten
Als de alarmknipperlichten langere tijd worden gebruikt terwijl de motor niet
draait, kan de accu ontladen raken.
De alarmknipperlichten worden gebruikt om andere bestuurders
te waarschuwen wanneer de auto vanwege pech, enz. stilstaat
op de weg.
