TOYOTA RAV4 2016 Instructieboekje (in Dutch)

581
8
8-1. Belangrijke informatie
Bij problemen
RAV4_OM_OM42A45E_(EE)

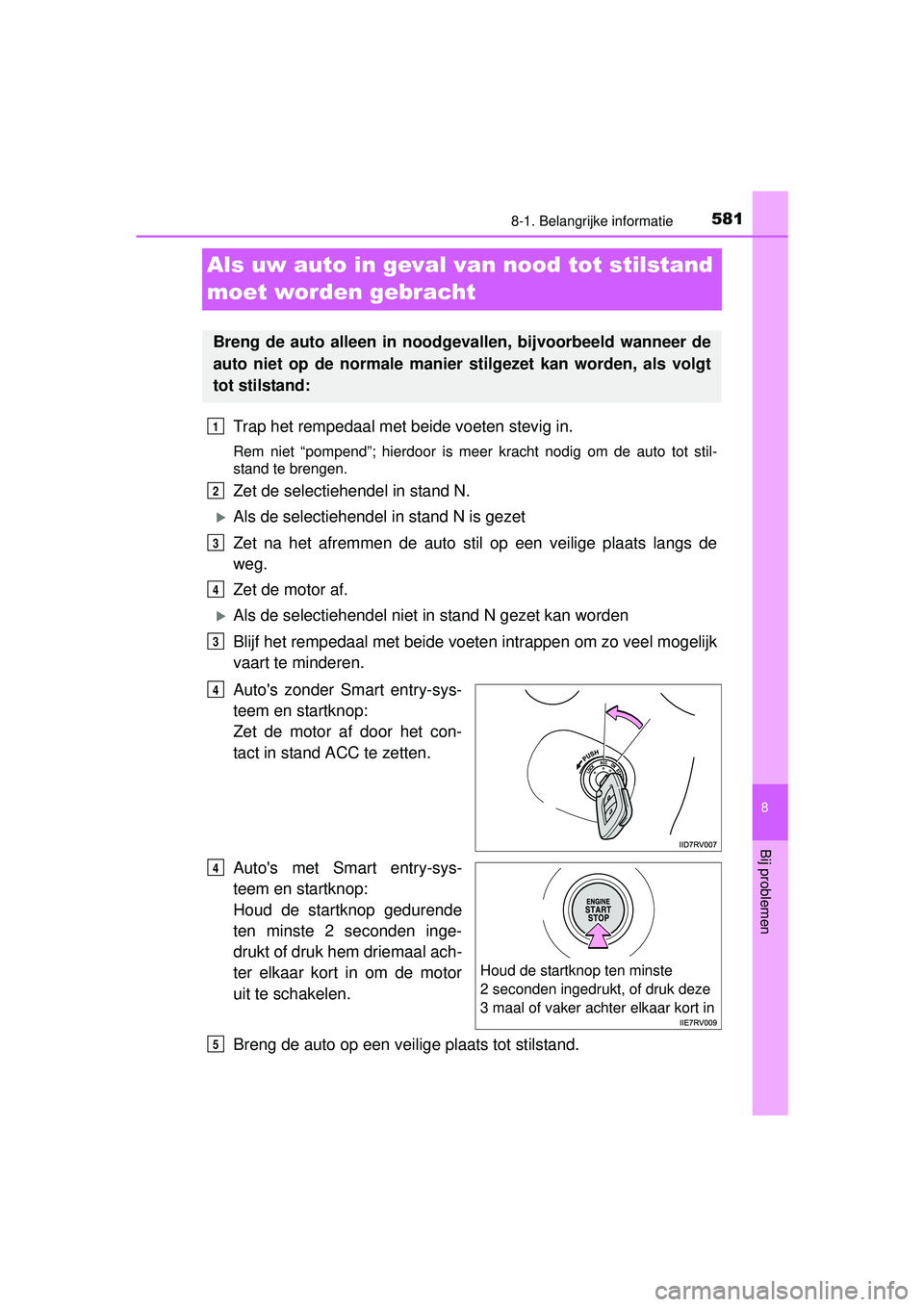

Als uw auto in geval van nood tot stilstand
moet worden gebracht
Trap het rempedaal met beide voeten stevig in.
Rem niet “pompend”; hierdoor is meer kracht nodig om de auto tot stil-
stand te brengen.
Zet de selectiehendel in stand N.
Als de selectiehendel in stand N is gezet
Zet na het afremmen de auto stil op een veilige plaats langs de
weg.
Zet de motor af.
Als de selectiehendel niet in stand N gezet kan worden
Blijf het rempedaal me t beide voeten intrappen om zo veel mogelijk
vaart te minderen.
Auto's zonder Smart entry-sys-
teem en startknop:
Zet de motor af door het con-
tact in stand ACC te zetten.
Auto's met Smart entry-sys-
teem en startknop:
Houd de startknop gedurende
ten minste 2 seconden inge-
drukt of druk hem driemaal ach-
ter elkaar kort in om de motor
uit te schakelen.
Breng de auto op een veilige plaats tot stilstand.
Breng de auto alleen in noodge vallen, bijvoorbeeld wanneer de
auto niet op de normale manier stilgezet kan worden, als volgt
tot stilstand:
1
2
3
4
3
4
Houd de startknop ten minste
2 seconden ingedrukt, of druk deze
3 maal of vaker achter elkaar kort in
4
5
RAV4_OM_OM42A45E_(EE).book Page 581 Tuesday, October 20, 2015 11:26 AM

5828-1. Belangrijke informatie
RAV4_OM_OM42A45E_(EE)

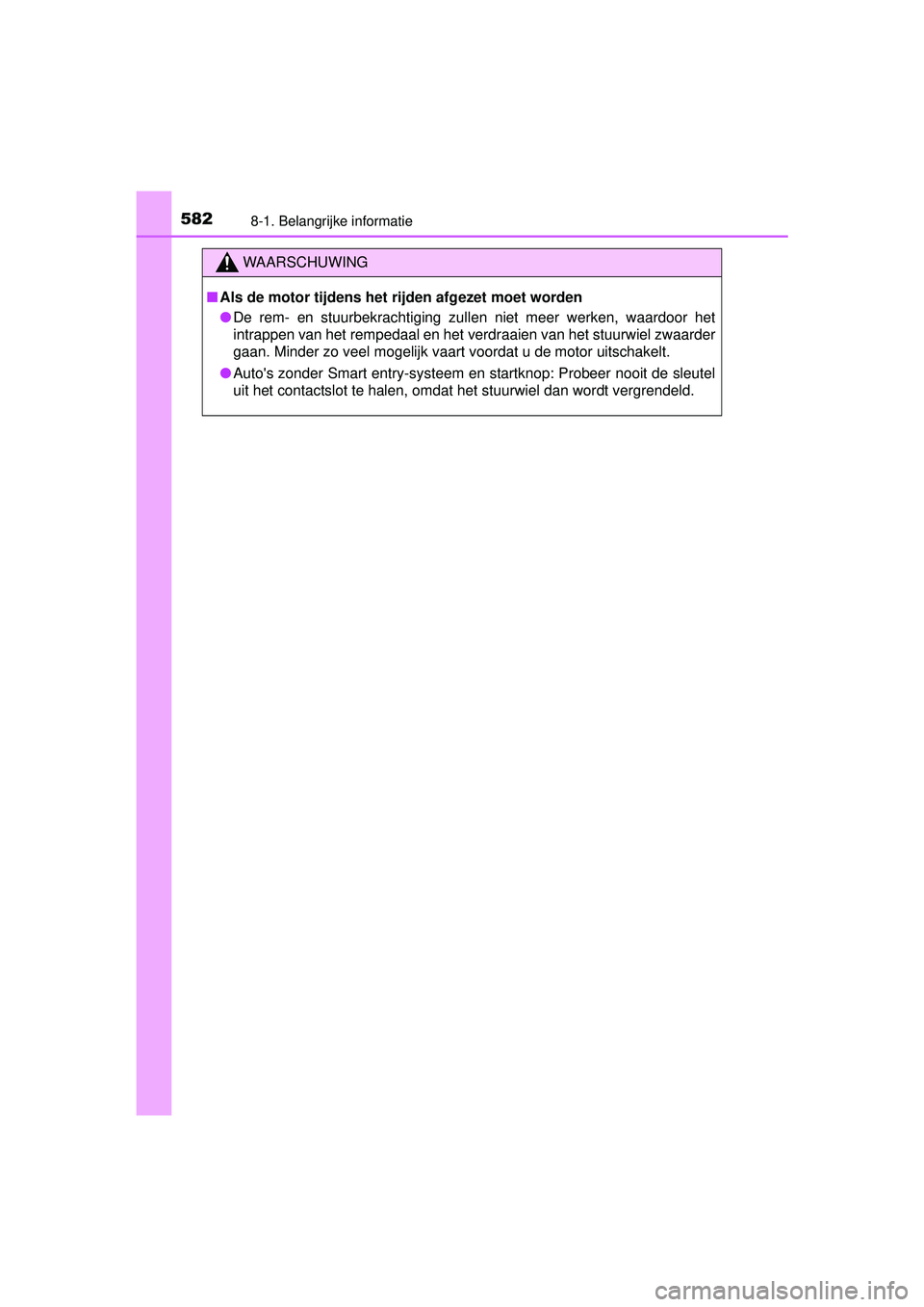

WAARSCHUWING
■Als de motor tijdens het rijden afgezet moet worden
● De rem- en stuurbekrachtiging zullen niet meer werken, waardoor het
intrappen van het rempedaal en het verdraaien van het stuurwiel zwaarder
gaan. Minder zo veel mogelijk vaart voordat u de motor uitschakelt.
● Auto's zonder Smart entry-systeem en startknop: Probeer nooit de sleutel
uit het contactslot te halen, omdat het stuurwiel dan wordt vergrendeld.
RAV4_OM_OM42A45E_(EE).book Page 582 Tuesday, October 20, 2015 11:26 AM

5838-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)

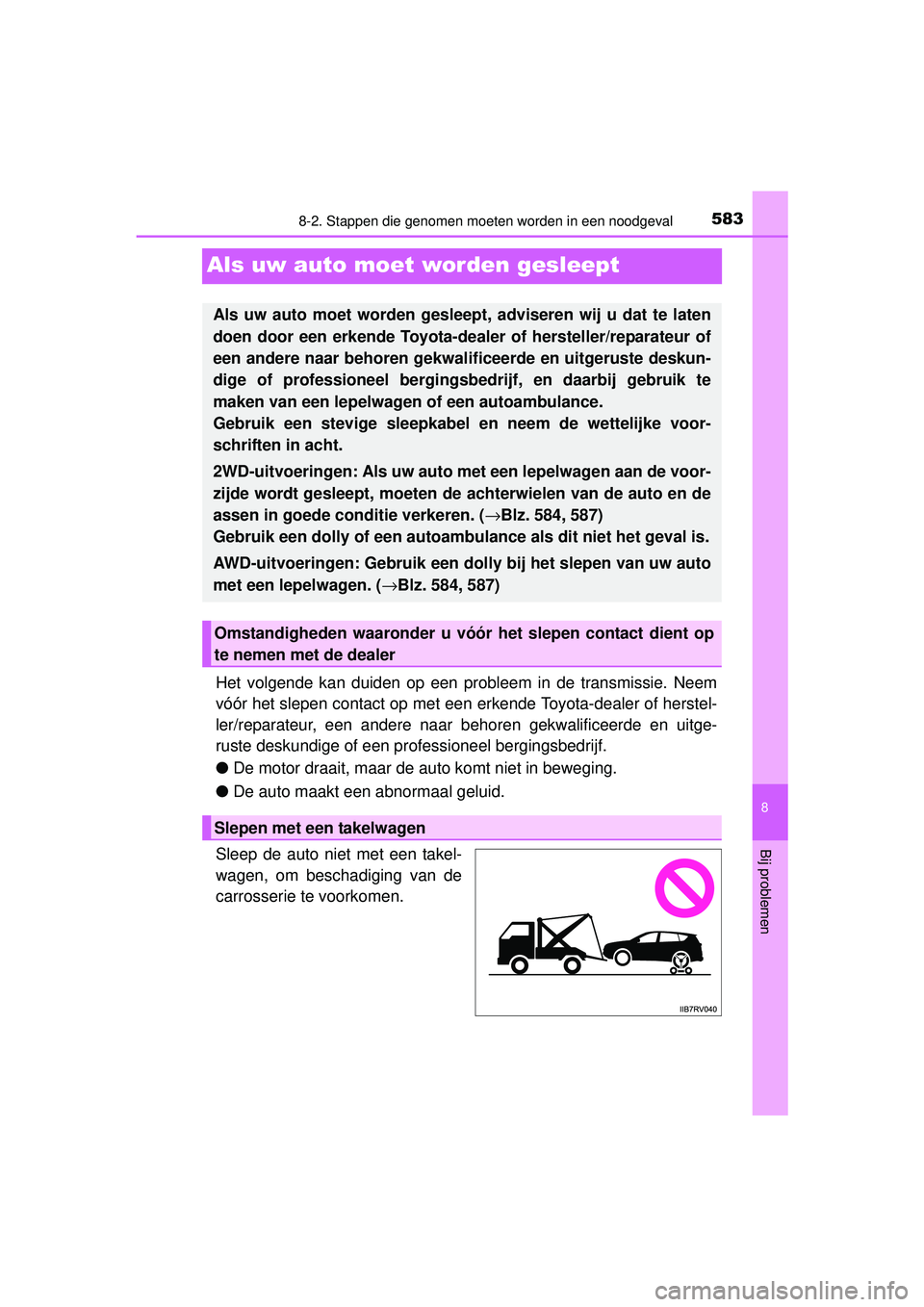

Als uw auto moet worden gesleept
Het volgende kan duiden op een probleem in de transmissie. Neem
vóór het slepen contact op met een erkende Toyota-dealer of herstel-
ler/reparateur, een andere naar behoren gekwalificeerde en uitge-
ruste deskundige of een pr ofessioneel bergingsbedrijf.
● De motor draait, maar de auto komt niet in beweging.
● De auto maakt een abnormaal geluid.
Sleep de auto niet met een takel-
wagen, om beschadiging van de
carrosserie te voorkomen.
Als uw auto moet worden gesleept, adviseren wij u dat te laten
doen door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwal ificeerde en uitgeruste deskun-
dige of professioneel bergings bedrijf, en daarbij gebruik te
maken van een lepelwagen of een autoambulance.
Gebruik een stevige sleepkabel en neem de wettelijke voor-
schriften in acht.
2WD-uitvoeringen: Als uw auto met een lepelwagen aan de voor-
zijde wordt gesleept, moeten de achterwielen van de auto en de
assen in goede conditie verkeren. ( →Blz. 584, 587)
Gebruik een dolly of een autoambu lance als dit niet het geval is.
AWD-uitvoeringen: Gebruik een dolly bij het slepen van uw auto
met een lepelwagen. ( →Blz. 584, 587)
Omstandigheden waaronder u vóór het slepen contact dient op
te nemen met de dealer
Slepen met een takelwagen
RAV4_OM_OM42A45E_(EE).book Page 583 Tuesday, October 20, 2015 11:26 AM

5848-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)

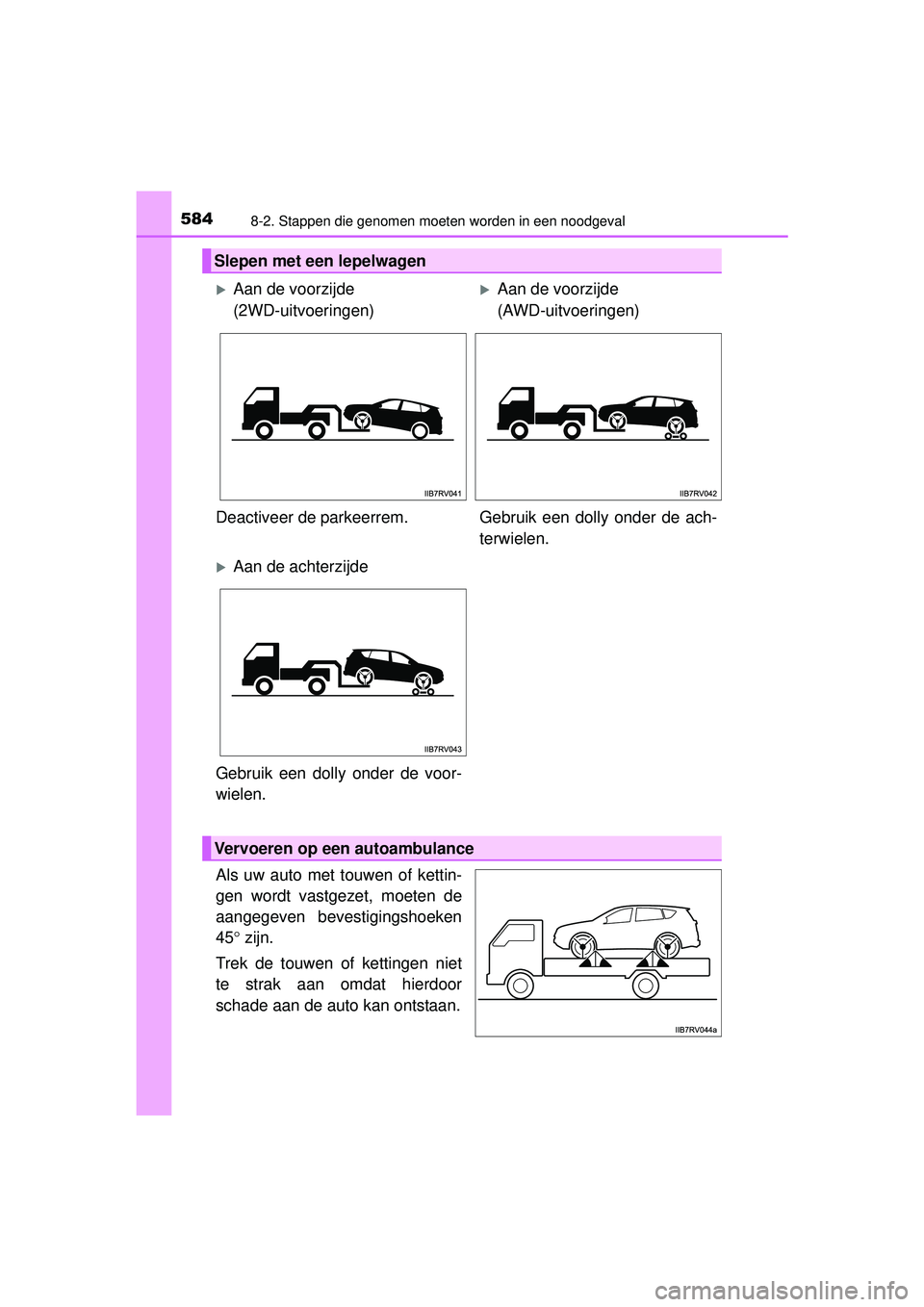

Als uw auto met touwen of kettin-
gen wordt vastgezet, moeten de
aangegeven bevestigingshoeken
45° zijn.
Trek de touwen of kettingen niet
te strak aan omdat hierdoor
schade aan de auto kan ontstaan.
Slepen met een lepelwagen
Aan de voorzijde
(2WD-uitvoeringen)Aan de voorzijde
(AWD-uitvoeringen)
Deactiveer de parkeerrem. Gebruik een dolly onder de ach- terwielen.
Aan de achterzijde
Gebruik een dolly onder de voor-
wielen.
Vervoeren op een autoambulance
RAV4_OM_OM42A45E_(EE).book Page 584 Tuesday, October 20, 2015 11:26 AM

5858-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)

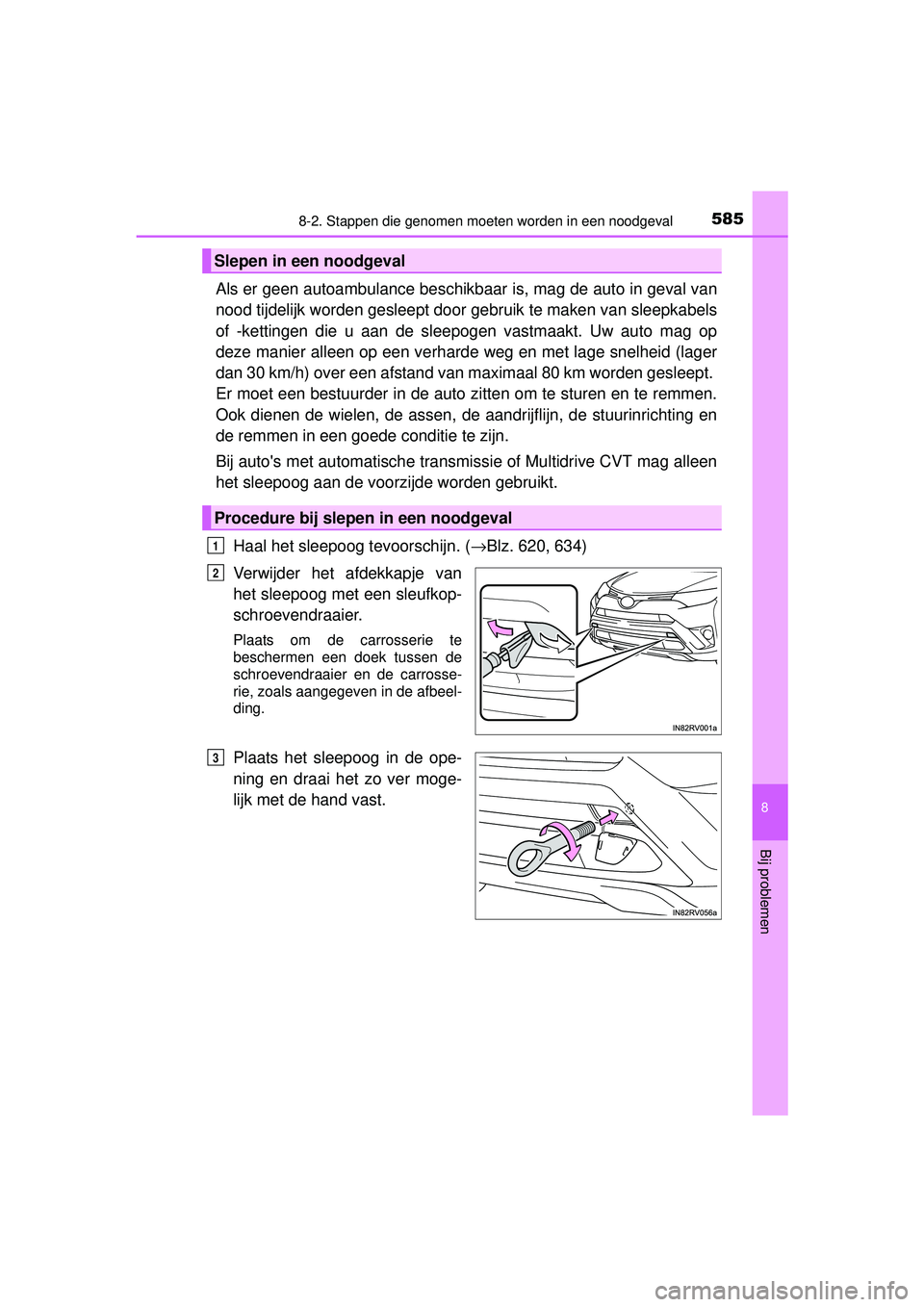

Als er geen autoambulance beschikbaar is, mag de auto in geval van
nood tijdelijk worden gesleept door gebruik te maken van sleepkabels
of -kettingen die u aan de sleepogen vastmaakt. Uw auto mag op
deze manier alleen op een verharde weg en met lage snelheid (lager
dan 30 km/h) over een afstand van maximaal 80 km worden gesleept.
Er moet een bestuurder in de auto zitten om te sturen en te remmen.
Ook dienen de wielen, de assen, de aandrijflijn, de stuurinrichting en
de remmen in een goede conditie te zijn.
Bij auto's met automatische transmis sie of Multidrive CVT mag alleen
het sleepoog aan de voorzijde worden gebruikt.
Haal het sleepoog tevoorschijn. ( →Blz. 620, 634)
Verwijder het afdekkapje van
het sleepoog met een sleufkop-
schroevendraaier.
Plaats om de carrosserie te
beschermen een doek tussen de
schroevendraaier en de carrosse-
rie, zoals aangegeven in de afbeel-
ding.
Plaats het sleepoog in de ope-
ning en draai het zo ver moge-
lijk met de hand vast.
Slepen in een noodgeval
Procedure bij slepen in een noodgeval
1
2
3
RAV4_OM_OM42A45E_(EE).book Page 585 Tuesday, October 20, 2015 11:26 AM

5868-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)

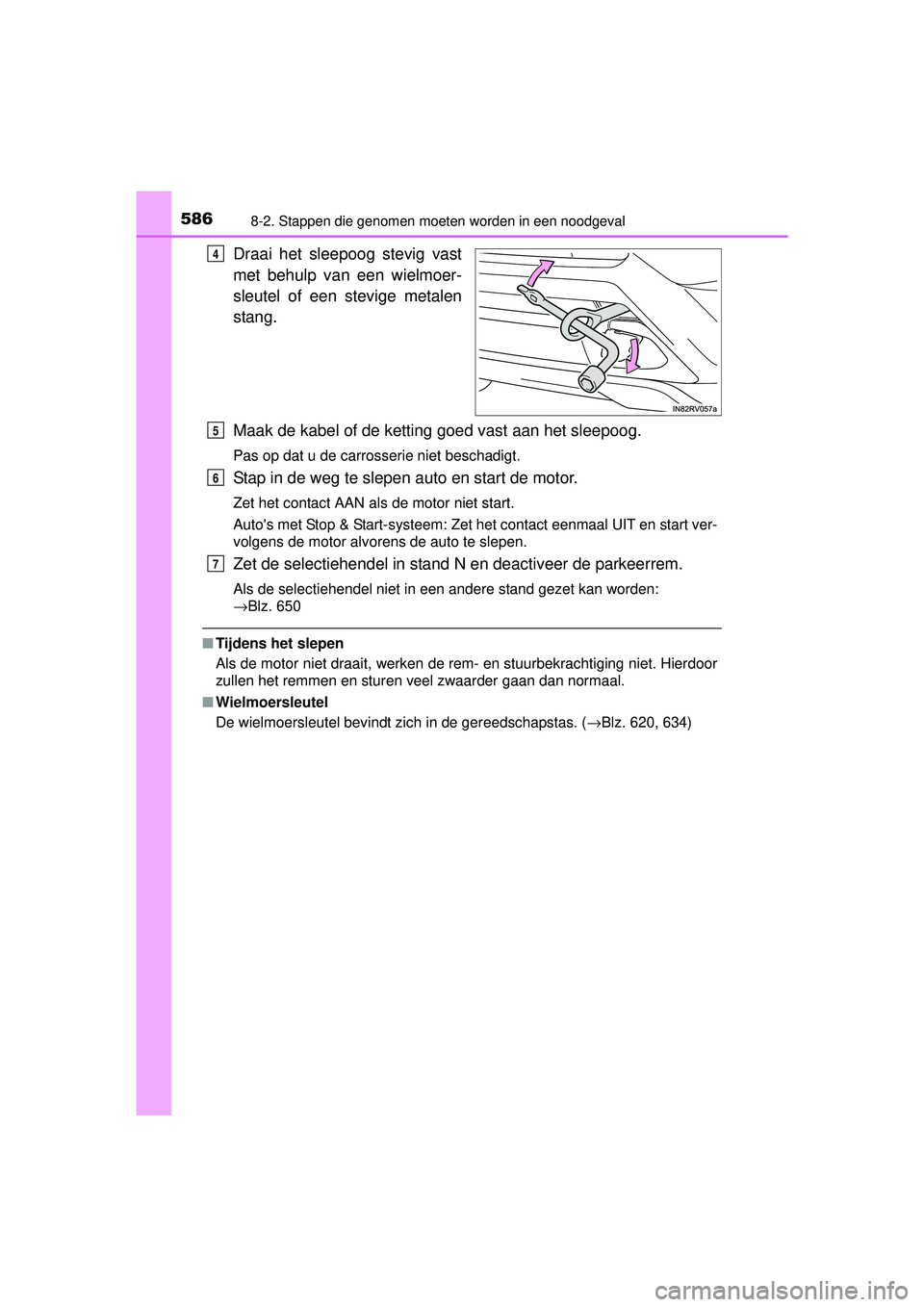

Draai het sleepoog stevig vast
met behulp van een wielmoer-
sleutel of een stevige metalen
stang.
Maak de kabel of de ketting goed vast aan het sleepoog.
Pas op dat u de carrosserie niet beschadigt.
Stap in de weg te slepen auto en start de motor.
Zet het contact AAN als de motor niet start.
Auto's met Stop & Start-systeem: Zet het contact eenmaal UIT en start ver-
volgens de motor alvorens de auto te slepen.
Zet de selectiehendel in stand N en deactiveer de parkeerrem.
Als de selectiehendel niet in een andere stand gezet kan worden:
→Blz. 650
■Tijdens het slepen
Als de motor niet draait, werken de rem- en stuurbekrachtiging niet. Hierdoor
zullen het remmen en sturen veel zwaarder gaan dan normaal.
■ Wielmoersleutel
De wielmoersleutel bevindt zich in de gereedschapstas. ( →Blz. 620, 634)
4
5
6
7
RAV4_OM_OM42A45E_(EE).book Page 586 Tuesday, October 20, 2015 11:26 AM

5878-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)

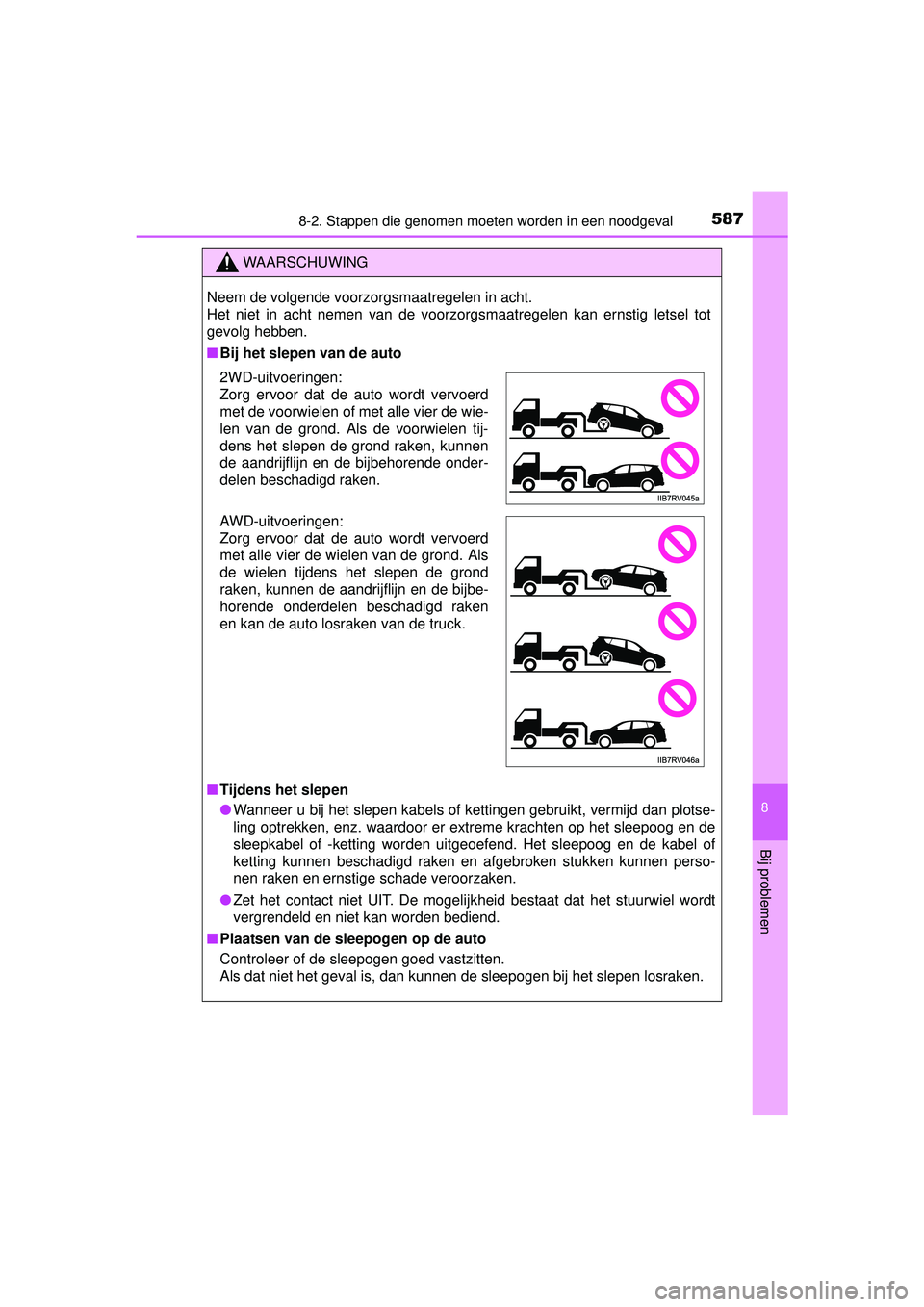

WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■Bij het slepen van de auto
■ Tijdens het slepen
● Wanneer u bij het slepen kabels of kettingen gebruikt, vermijd dan plotse-
ling optrekken, enz. waardoor er extreme krachten op het sleepoog en de
sleepkabel of -ketting worden uitgeoefend. Het sleepoog en de kabel of
ketting kunnen beschadigd raken en afgebroken stukken kunnen perso-
nen raken en ernstige schade veroorzaken.
● Zet het contact niet UIT. De mogelijkheid bestaat dat het stuurwiel wordt
vergrendeld en niet kan worden bediend.
■ Plaatsen van de sleepogen op de auto
Controleer of de sleepogen goed vastzitten.
Als dat niet het geval is, dan kunnen de sleepogen bij het slepen losraken.
2WD-uitvoeringen:
Zorg ervoor dat de auto wordt vervoerd
met de voorwielen of met alle vier de wie-
len van de grond. Als de voorwielen tij-
dens het slepen de grond raken, kunnen
de aandrijflijn en de bijbehorende onder-
delen beschadigd raken.
AWD-uitvoeringen:
Zorg ervoor dat de auto wordt vervoerd
met alle vier de wielen van de grond. Als
de wielen tijdens het slepen de grond
raken, kunnen de aandrijflijn en de bijbe-
horende onderdelen beschadigd raken
en kan de auto losraken van de truck.
RAV4_OM_OM42A45E_(EE).book Page 587 Tuesday, October 20, 2015 11:26 AM

5888-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)

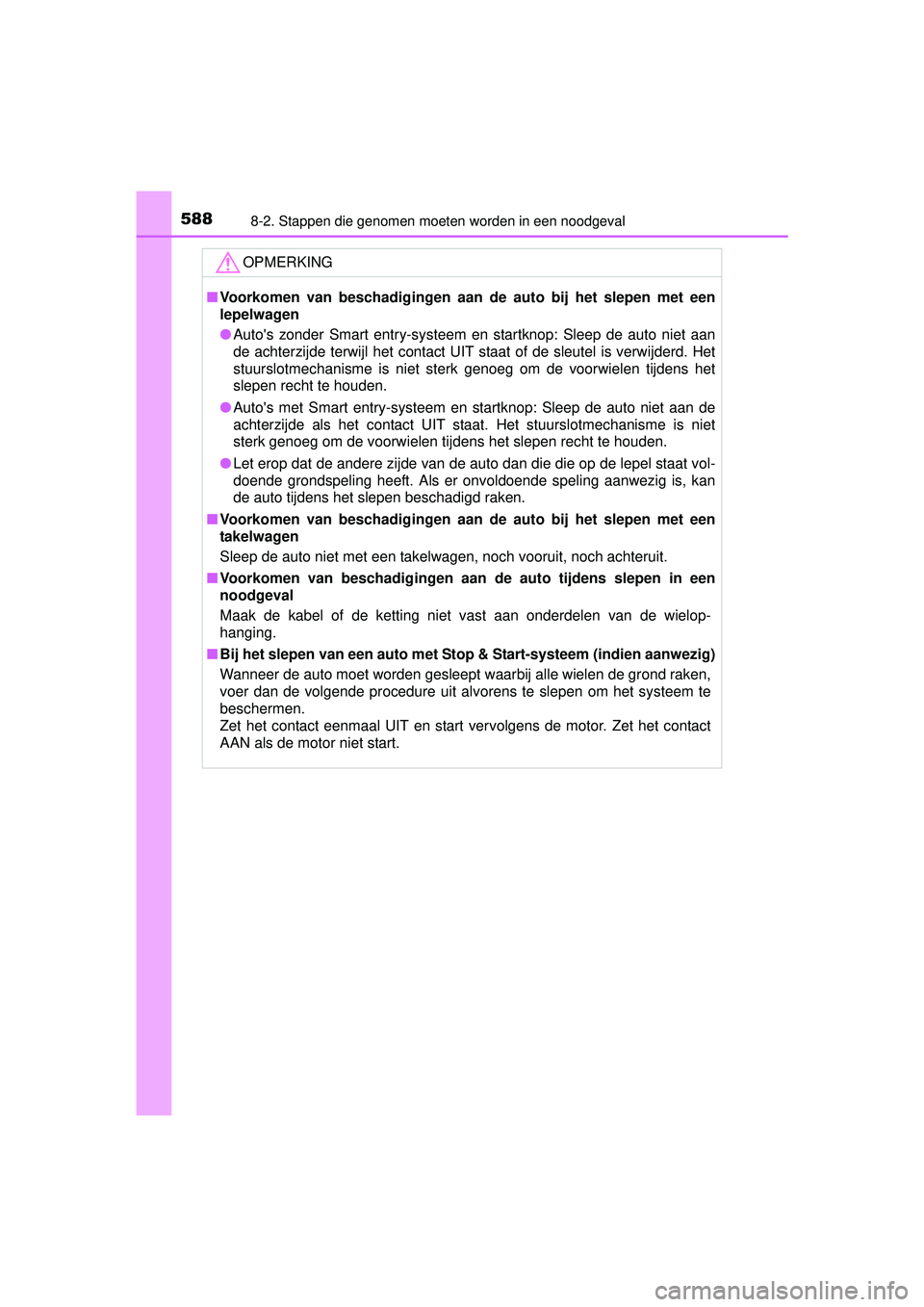

OPMERKING
■Voorkomen van beschadigingen aan de auto bij het slepen met een
lepelwagen
● Auto's zonder Smart entry-systeem en startknop: Sleep de auto niet aan
de achterzijde terwijl het contact UIT staat of de sleutel is verwijderd. Het
stuurslotmechanisme is niet sterk genoeg om de voorwielen tijdens het
slepen recht te houden.
● Auto's met Smart entry-systeem en startknop: Sleep de auto niet aan de
achterzijde als het contact UIT staat. Het stuurslotmechanisme is niet
sterk genoeg om de voorwielen tijdens het slepen recht te houden.
● Let erop dat de andere zijde van de auto dan die die op de lepel staat vol-
doende grondspeling heeft. Als er onvoldoende speling aanwezig is, kan
de auto tijdens het slepen beschadigd raken.
■ Voorkomen van beschadigingen aan de auto bij het slepen met een
takelwagen
Sleep de auto niet met een takelwagen, noch vooruit, noch achteruit.
■ Voorkomen van beschadigingen aan de auto tijdens slepen in een
noodgeval
Maak de kabel of de ketting niet vast aan onderdelen van de wielop-
hanging.
■ Bij het slepen van een auto met St op & Start-systeem (indien aanwezig)
Wanneer de auto moet worden gesleept waarbij alle wielen de grond raken,
voer dan de volgende procedure uit alvorens te slepen om het systeem te
beschermen.
Zet het contact eenmaal UIT en start vervolgens de motor. Zet het contact
AAN als de motor niet start.
RAV4_OM_OM42A45E_(EE).book Page 588 Tuesday, October 20, 2015 11:26 AM

5898-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)

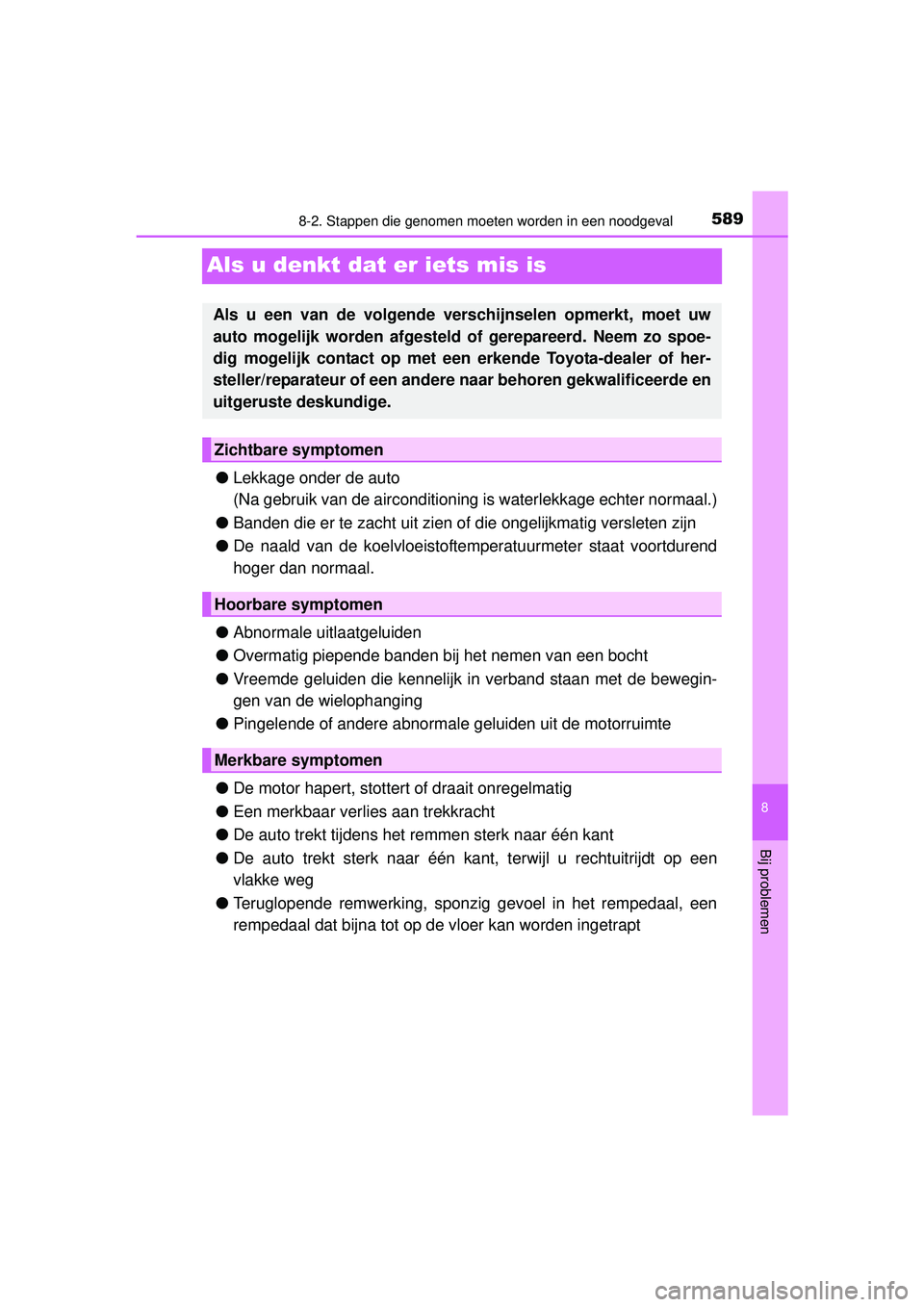

Als u denkt dat er iets mis is
●Lekkage onder de auto
(Na gebruik van de airconditioning is waterlekkage echter normaal.)
● Banden die er te zacht uit zien of die ongelijkmatig versleten zijn
● De naald van de koelvloeistoftemperatuurmeter staat voortdurend
hoger dan normaal.
● Abnormale uitlaatgeluiden
● Overmatig piepende banden bij het nemen van een bocht
● Vreemde geluiden die kennelijk in verband staan met de bewegin-
gen van de wielophanging
● Pingelende of andere abnormale geluiden uit de motorruimte
● De motor hapert, stottert of draait onregelmatig
● Een merkbaar verlies aan trekkracht
● De auto trekt tijdens het remmen sterk naar één kant
● De auto trekt sterk naar één ka nt, terwijl u rechtuitrijdt op een
vlakke weg
● Teruglopende remwerking, sponzig gevoel in het rempedaal, een
rempedaal dat bijna tot op de vloer kan worden ingetrapt
Als u een van de volgende ver schijnselen opmerkt, moet uw
auto mogelijk worden afgesteld of gerepareerd. Neem zo spoe-
dig mogelijk contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Zichtbare symptomen
Hoorbare symptomen
Merkbare symptomen
RAV4_OM_OM42A45E_(EE).book Page 589 Tuesday, October 20, 2015 11:26 AM

5908-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)

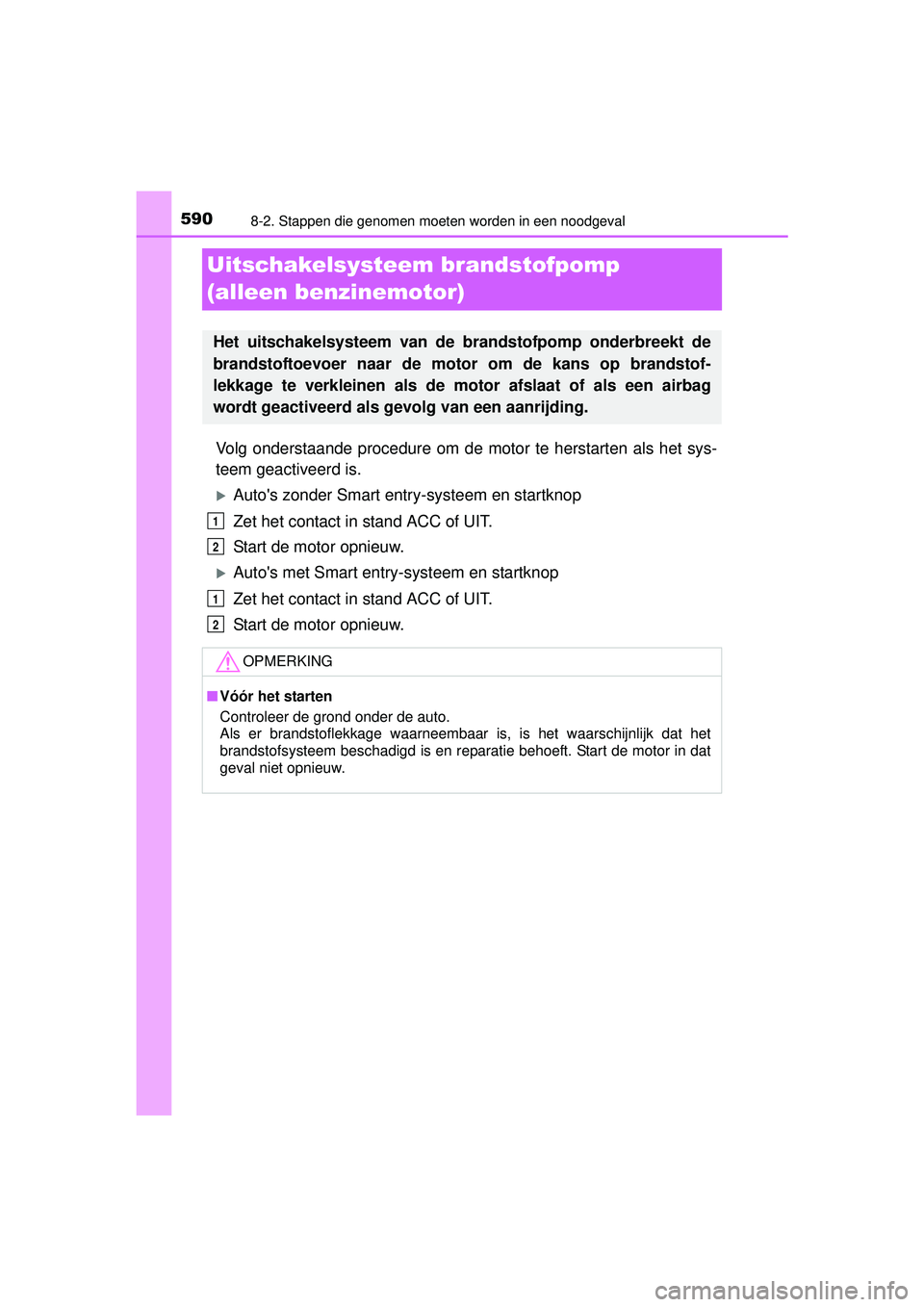

Uitschakelsysteem brandstofpomp
(alleen benzinemotor)
Volg onderstaande procedure om de motor te herstarten als het sys-
teem geactiveerd is.
Auto's zonder Smart entry-systeem en startknop
Zet het contact in stand ACC of UIT.
Start de motor opnieuw.
Auto's met Smart entry-systeem en startknop
Zet het contact in stand ACC of UIT.
Start de motor opnieuw.
Het uitschakelsysteem van de brandstofpomp onderbreekt de
brandstoftoevoer naar de motor om de kans op brandstof-
lekkage te verkleinen als de motor afslaat of als een airbag
wordt geactiveerd als gevolg van een aanrijding.
OPMERKING
■ Vóór het starten
Controleer de grond onder de auto.
Als er brandstoflekkage waarneembaar is, is het waarschijnlijk dat het
brandstofsysteem beschadigd is en reparatie behoeft. Start de motor in dat
geval niet opnieuw.
1
2
1
2
RAV4_OM_OM42A45E_(EE).book Page 590 Tuesday, October 20, 2015 11:26 AM
