5517-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
7
Onderhoud en verzorging

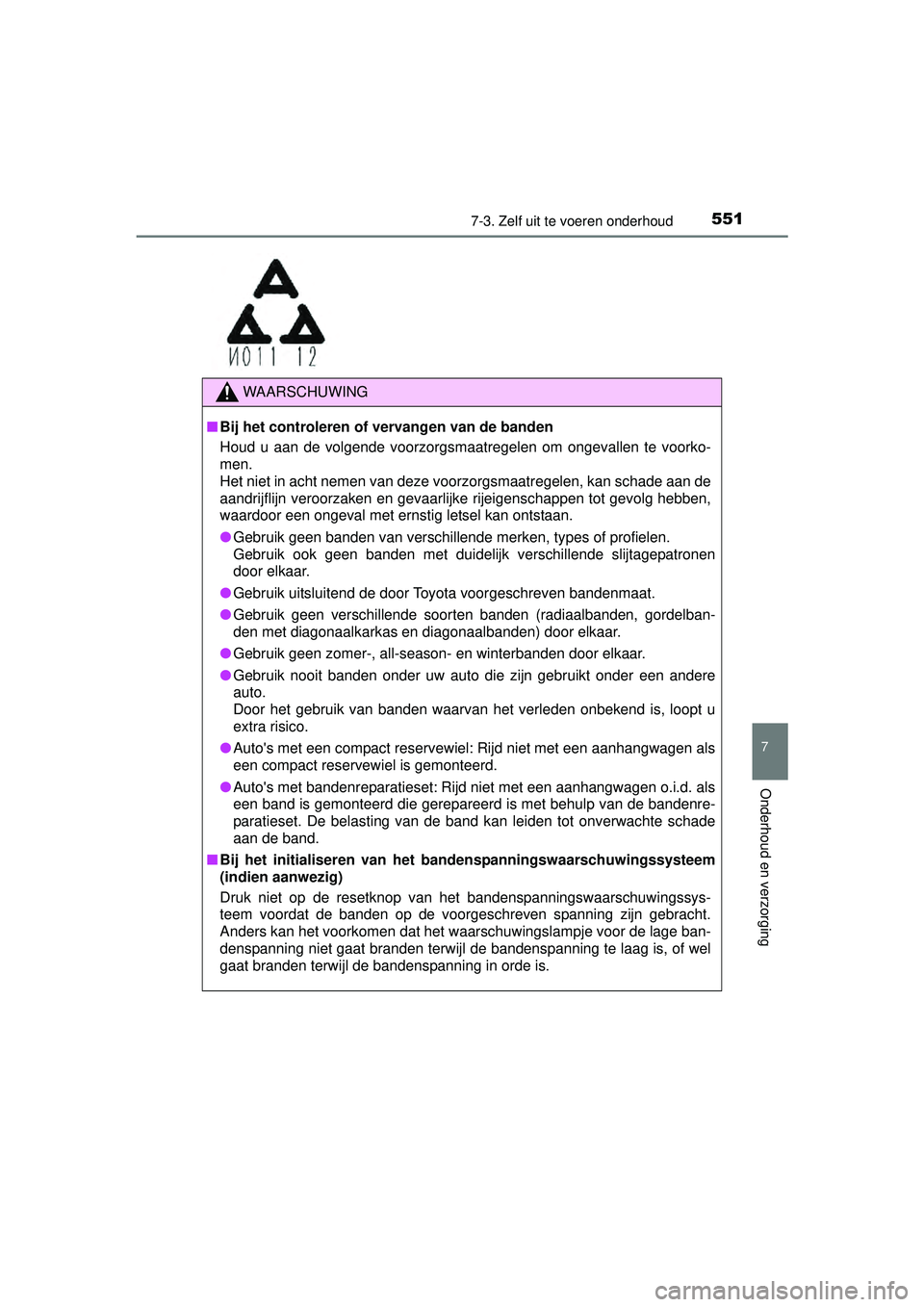

WAARSCHUWING
■Bij het controleren of vervangen van de banden
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te voorko-
men.
Het niet in acht nemen van deze voorzorgsmaatregelen, kan schade aan de
aandrijflijn veroorzaken en gevaarlijke rijeigenschappen tot gevolg hebben,
waardoor een ongeval met ernstig letsel kan ontstaan.
● Gebruik geen banden van verschillende merken, types of profielen.
Gebruik ook geen banden met duidelijk verschillende slijtagepatronen
door elkaar.
● Gebruik uitsluitend de door Toyota voorgeschreven bandenmaat.
● Gebruik geen verschillende soorten banden (radiaalbanden, gordelban-
den met diagonaalkarkas en diagonaalbanden) door elkaar.
● Gebruik geen zomer-, all-season- en winterbanden door elkaar.
● Gebruik nooit banden onder uw auto die zijn gebruikt onder een andere
auto.
Door het gebruik van banden waarvan het verleden onbekend is, loopt u
extra risico.
● Auto's met een compact reservewiel: Rijd niet met een aanhangwagen als
een compact reservewiel is gemonteerd.
● Auto's met bandenreparatieset: Rijd niet met een aanhangwagen o.i.d. als
een band is gemonteerd die gerepareerd is met behulp van de bandenre-
paratieset. De belasting van de band kan leiden tot onverwachte schade
aan de band.
■ Bij het initialiseren van het bandenspanningswaarschuwingssysteem
(indien aanwezig)
Druk niet op de resetknop van het bandenspanningswaarschuwingssys-
teem voordat de banden op de voorgeschreven spanning zijn gebracht.
Anders kan het voorkomen dat het waarschuwingslampje voor de lage ban-
denspanning niet gaat branden terwijl de bandenspanning te laag is, of wel
gaat branden terwijl de bandenspanning in orde is.
RAV4_OM_OM42A45E_(EE).book Page 551 Tuesday, October 20, 2015 11:26 AM

5527-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
OPMERKING
■Repareren of vervangen van banden, velgen, bandenspanningssenso-
ren, -zenders en ventieldopjes (a uto's met bandenspanningswaarschu-
wingssysteem)
● Neem voor het verwijderen en plaatsen van wielen, banden of de banden-
spanningssensoren en -zenders contact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige, omdat de sensoren en zenders beschadigd kun-
nen raken als er niet voorzichtig mee wordt omgegaan.
● Vergeet niet de dopjes weer op de ventielen aan te brengen. Als de ven-
tieldopjes niet geplaatst worden, dan kan er water in de bandenspannings-
sensoren terecht komen en kunnen ze vast gaan zitten.
● Gebruik bij het vervangen van de ventieldopjes geen andere ventieldopjes
dan voorgeschreven. Anders kunnen de dopjes vast komen te zitten.
■ Voorkomen van schade aan de bandenspanningssensoren en -zenders
(auto's met bandenspanningswaarschuwingssysteem)
Als een band is gerepareerd met bandenreparatievloeistof, werken de ban-
denspanningssensor en -zender mogelijk niet goed. Neem wanneer ban-
denreparatievloeistof is gebruikt zo snel mogelijk contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. Als bandenreparatievloeistof is
gebruikt, vervang dan bij het repareren of vervangen van een band de ban-
denspanningssensor en -zender. ( →Blz. 540)
■ Rijden over onverharde wegen
Wees extra voorzichtig bij het rijden over onverharde wegen en wegen met
kuilen.
Dergelijke omstandigheden hebben mogelijk een verlaging van de banden-
spanning tot gevolg, waardoor de verende werking van de banden vermin-
dert. Bovendien kunnen de banden zelf en de velgen en carrosserie
beschadigd raken bij het rijden over onverharde wegen.
■ Als tijdens het rijden in elke band een te lage bandenspanning ontstaat
Rijd niet verder als de bandenspanning te laag is, anders kunnen de ban-
den en/of velgen ernstig beschadigd raken.
RAV4_OM_OM42A45E_(EE).book Page 552 Tuesday, October 20, 2015 11:26 AM

5537-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
7
Onderhoud en verzorging

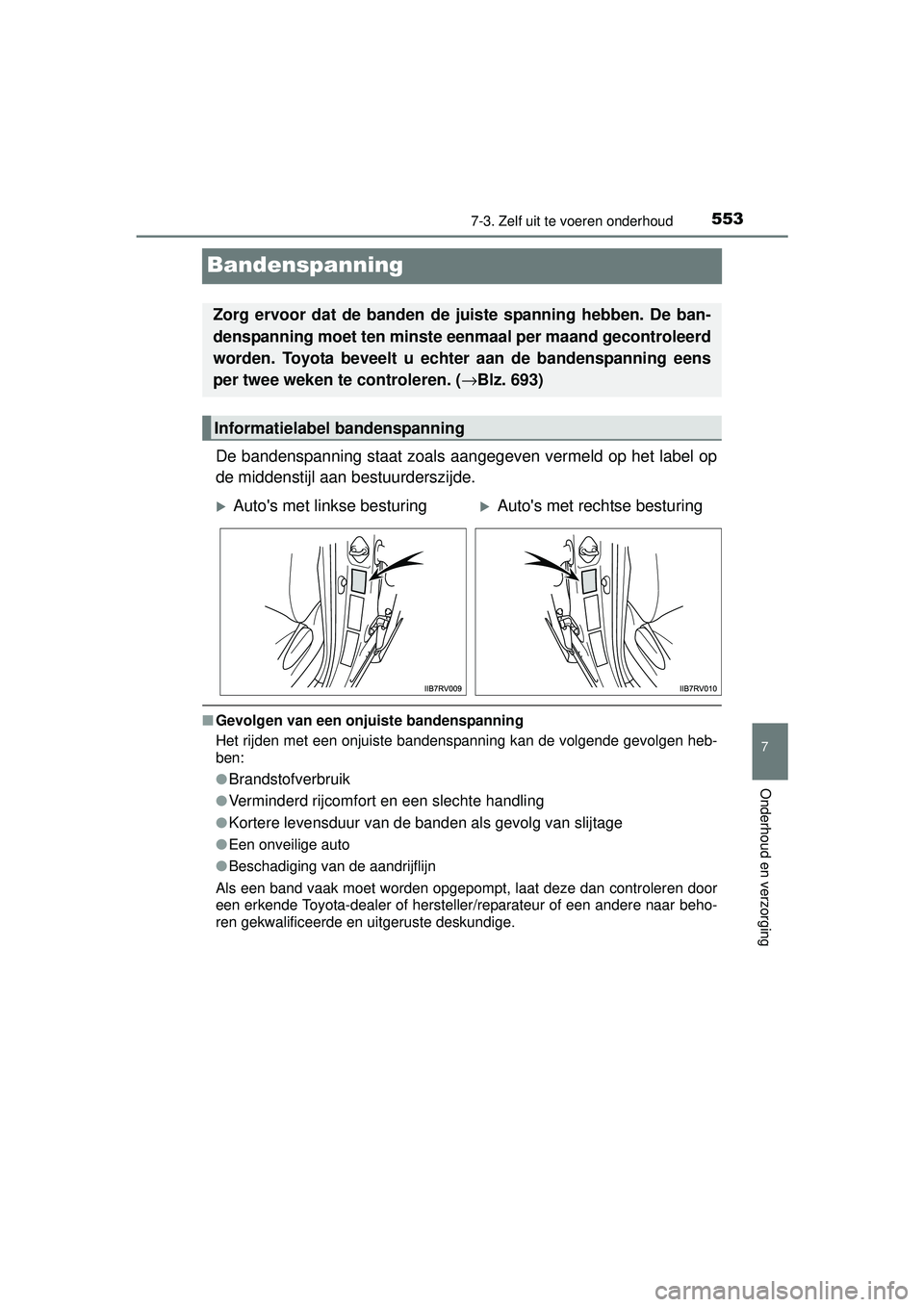

Bandenspanning
De bandenspanning staat zoals aangegeven vermeld op het label op
de middenstijl aan bestuurderszijde.
■Gevolgen van een onjuiste bandenspanning
Het rijden met een onjuiste bandenspanning kan de volgende gevolgen heb-
ben:
●
Brandstofverbruik
●Verminderd rijcomfort en een slechte handling
●Kortere levensduur van de ba nden als gevolg van slijtage
●Een onveilige auto
● Beschadiging van de aandrijflijn
Als een band vaak moet worden opgepompt, laat deze dan controleren door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
Zorg ervoor dat de banden de ju iste spanning hebben. De ban-
denspanning moet ten minste ee nmaal per maand gecontroleerd
worden. Toyota beveelt u echter aan de bandenspanning eens
per twee weken te controleren. ( →Blz. 693)
Informatielabel bandenspanning
Auto's met linkse besturingAuto's met rechtse besturing
RAV4_OM_OM42A45E_(EE).book Page 553 Tuesday, October 20, 2015 11:26 AM

5547-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)■

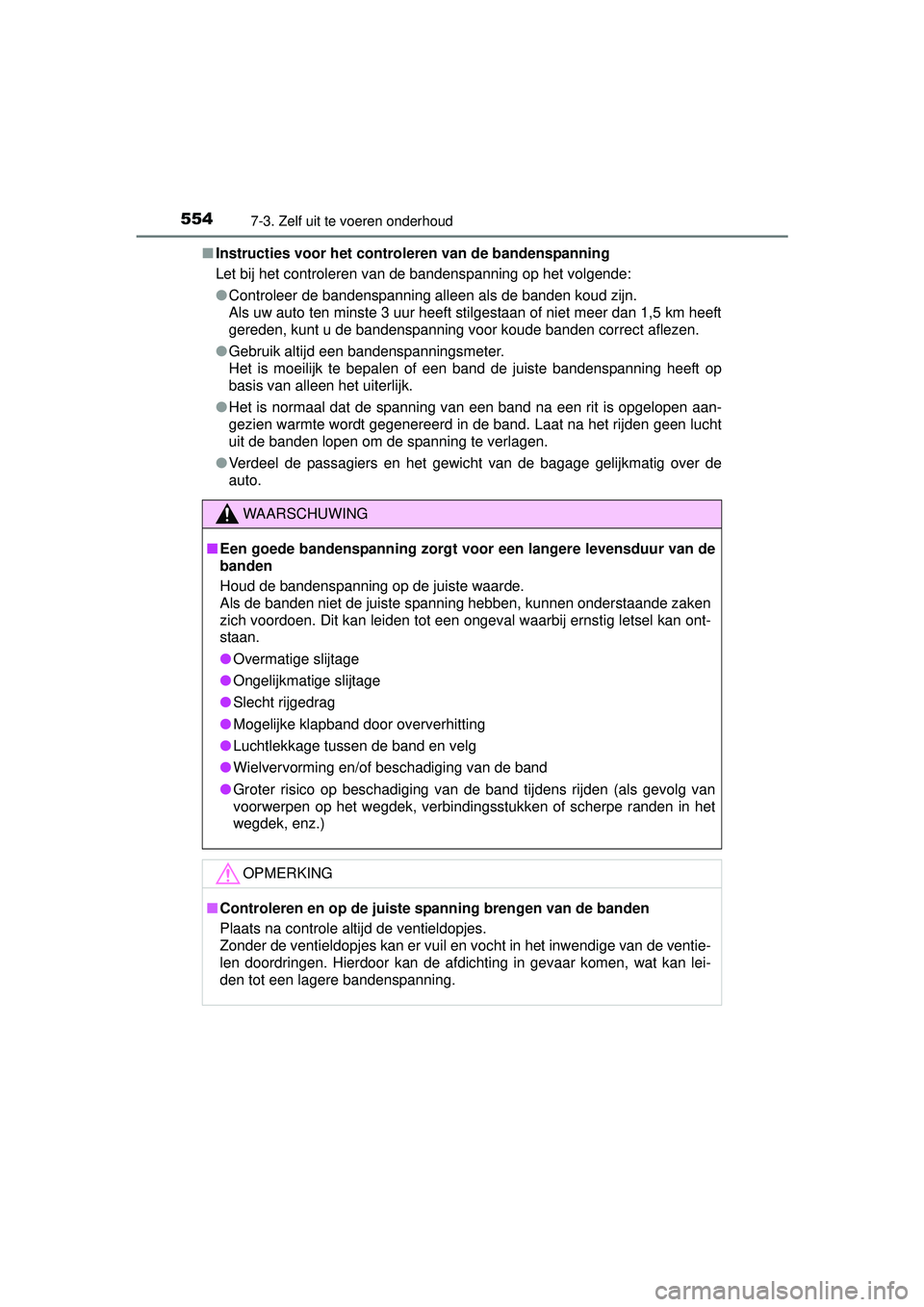

Instructies voor het controleren van de bandenspanning
Let bij het controleren van de bandenspanning op het volgende:
●Controleer de bandenspanning alleen als de banden koud zijn.
Als uw auto ten minste 3 uur heeft stilgestaan of niet meer dan 1,5 km heeft
gereden, kunt u de bandenspanning voor koude banden correct aflezen.
● Gebruik altijd een bandenspanningsmeter.
Het is moeilijk te bepalen of een band de juiste bandenspanning heeft op
basis van alleen het uiterlijk.
● Het is normaal dat de spanning van een band na een rit is opgelopen aan-
gezien warmte wordt gegenereerd in de band. Laat na het rijden geen lucht
uit de banden lopen om de spanning te verlagen.
● Verdeel de passagiers en het gewic ht van de bagage gelijkmatig over de
auto.
WAARSCHUWING
■ Een goede bandenspanning zorgt voor een langere levensduur van de
banden
Houd de bandenspanning op de juiste waarde.
Als de banden niet de juiste spanning hebben, kunnen onderstaande zaken
zich voordoen. Dit kan leiden tot een ongeval waarbij ernstig letsel kan ont-
staan.
● Overmatige slijtage
● Ongelijkmatige slijtage
● Slecht rijgedrag
● Mogelijke klapband door oververhitting
● Luchtlekkage tussen de band en velg
● Wielvervorming en/of beschadiging van de band
● Groter risico op beschadiging van de band tijdens rijden (als gevolg van
voorwerpen op het wegdek, verbindingsstukken of scherpe randen in het
wegdek, enz.)
OPMERKING
■Controleren en op de juiste spanning brengen van de banden
Plaats na controle altijd de ventieldopjes.
Zonder de ventieldopjes kan er vuil en vocht in het inwendige van de ventie-
len doordringen. Hierdoor kan de afdichting in gevaar komen, wat kan lei-
den tot een lagere bandenspanning.
RAV4_OM_OM42A45E_(EE).book Page 554 Tuesday, October 20, 2015 11:26 AM

5557-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
7
Onderhoud en verzorging

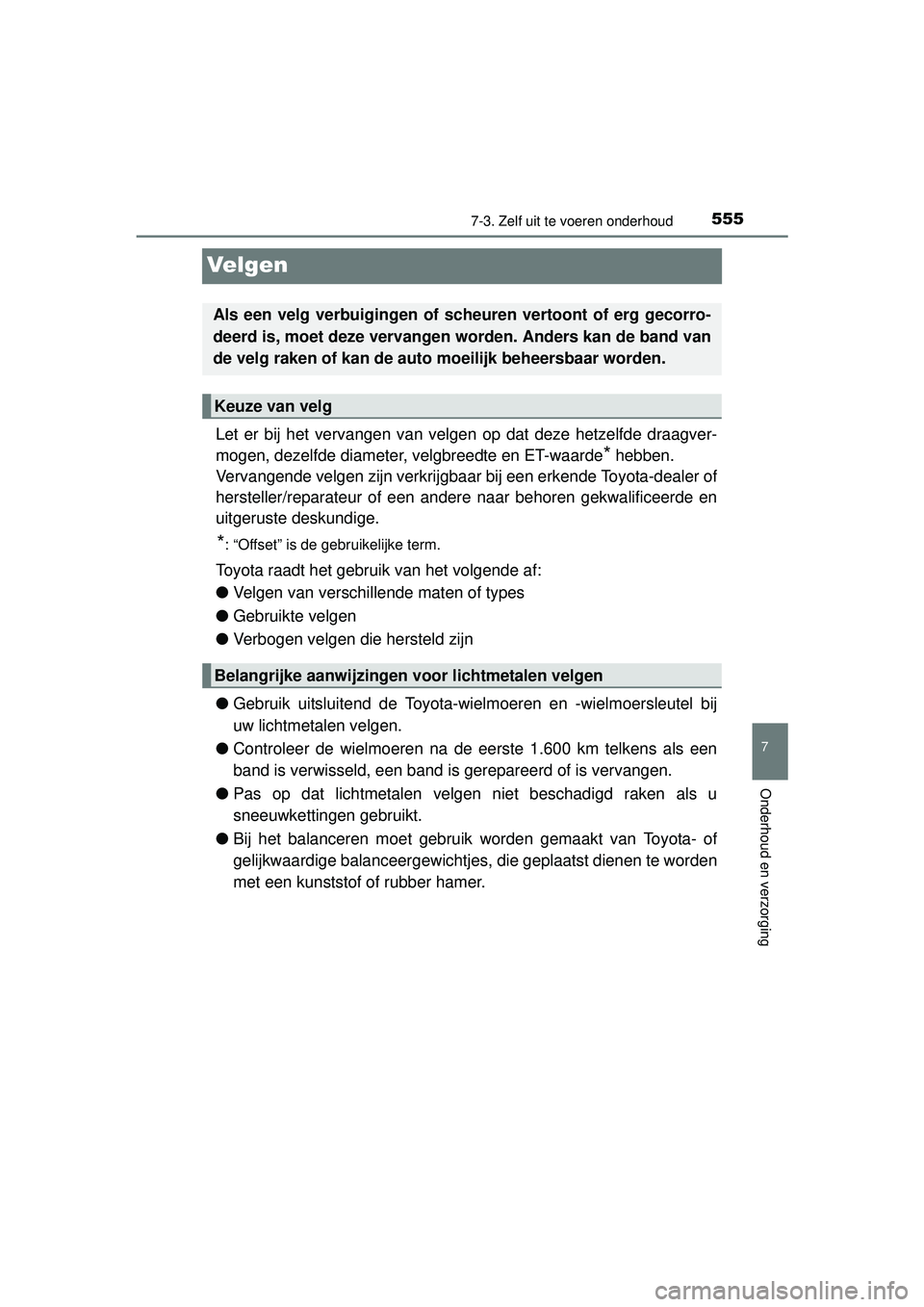

Velgen
Let er bij het vervangen van velgen op dat deze hetzelfde draagver-
mogen, dezelfde diameter, velgbreedte en ET-waarde
* hebben.
Vervangende velgen zijn verkrijgbaar bij een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
*: “Offset” is de gebruikelijke term.
Toyota raadt het gebruik van het volgende af:
● Velgen van verschillende maten of types
● Gebruikte velgen
● Verbogen velgen die hersteld zijn
● Gebruik uitsluitend de Toyota-wielmoeren en -wielmoersleutel bij
uw lichtmetalen velgen.
● Controleer de wielmoeren na de eerste 1.600 km telkens als een
band is verwisseld, een band is gerepareerd of is vervangen.
● Pas op dat lichtmetalen velgen niet beschadigd raken als u
sneeuwkettingen gebruikt.
● Bij het balanceren moet gebruik worden gemaakt van Toyota- of
gelijkwaardige balanceergewichtjes, die geplaatst dienen te worden
met een kunststof of rubber hamer.
Als een velg verbuigingen of sche uren vertoont of erg gecorro-
deerd is, moet deze vervangen worden. Anders kan de band van
de velg raken of kan de auto moeilijk beheersbaar worden.
Keuze van velg
Belangrijke aanwijzingen voor lichtmetalen velgen
RAV4_OM_OM42A45E_(EE).book Page 555 Tuesday, October 20, 2015 11:26 AM

5567-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
■Bij het vervangen van velgen (auto's met bandenspanningswaarschu-
wingssysteem)
De velgen van uw auto zijn uitgerust met bandenspanningssensoren en -zen-
ders voor het bandenspanningswaarschuwingssysteem, dat in een vroegtij-
dig stadium waarschuwt als de bandenspanning te laag wordt. Bij het
vervangen van velgen moeten er bandenspanningssensoren en -zenders
worden geplaatst. ( →Blz. 540)
WAARSCHUWING
■Vervangen van velgen
● Gebruik alleen de in deze handleiding aanbevolen maat velgen en ban-
den. Een andere maat kan resulteren in een slechtere controle over de
auto.
● Gebruik nooit een binnenband bij een poreuze velg die ontworpen is voor
een tubeless band. Als u dat wel doet, kan dat leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
■ Bij het plaatsen van de wielmoeren
● Breng nooit vet of olie aan op de wielbouten en wielmoeren.
Door het gebruik van olie of vet worden de wielmoeren mogelijk te vast
aangedraaid waardoor de bouten of de velg beschadigd kunnen raken.
Daarnaast kunnen de wielmoeren loslopen en de wielen losraken, wat kan
leiden tot een ongeval met ernstig letsel als gevolg. Verwijder olie of vet
van de wielbouten of wielmoeren.
■ Gebruik van beschadigde velgen niet toegestaan
Gebruik geen gescheurde of vervormde velgen.
Als u dat wel doet, kan er tijdens het rijden lucht uit de band ontsnappen,
waardoor een ongeval zou kunnen ontstaan.
● Plaats de wielmoeren met de schuine
kant naar het wiel toe. Als de wielmoe-
ren worden geplaatst met de schuine
kant van het wiel af, kan de velg scheu-
ren waardoor het wiel tijdens het rijden
kan losraken. Dit kan leiden tot een
ongeval, met ernstig letsel als gevolg.
ITI41P007
Ta p s
gedeelte
RAV4_OM_OM42A45E_(EE).book Page 556 Tuesday, October 20, 2015 11:26 AM

5577-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
7
Onderhoud en verzorging
OPMERKING
■Vervangen van bandenspanningssensoren en -zenders (auto's met
bandenspanningswaarschuwingssysteem)
● Omdat het repareren of vervangen van een band invloed kan hebben op
de bandenspanningssensoren en -zenders, adviseren we u deze werk-
zaamheden uit te laten voeren door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige. Ga ook voor de aanschaf van bandenspanningssensoren en
-zenders naar een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Gebruik voor uw auto alleen originele Toyota-velgen.
Bij niet-originele velgen kan niet worden gegarandeerd dat de banden-
spanningssensoren en -zenders goed werken.
RAV4_OM_OM42A45E_(EE).book Page 557 Tuesday, October 20, 2015 11:26 AM

5587-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)

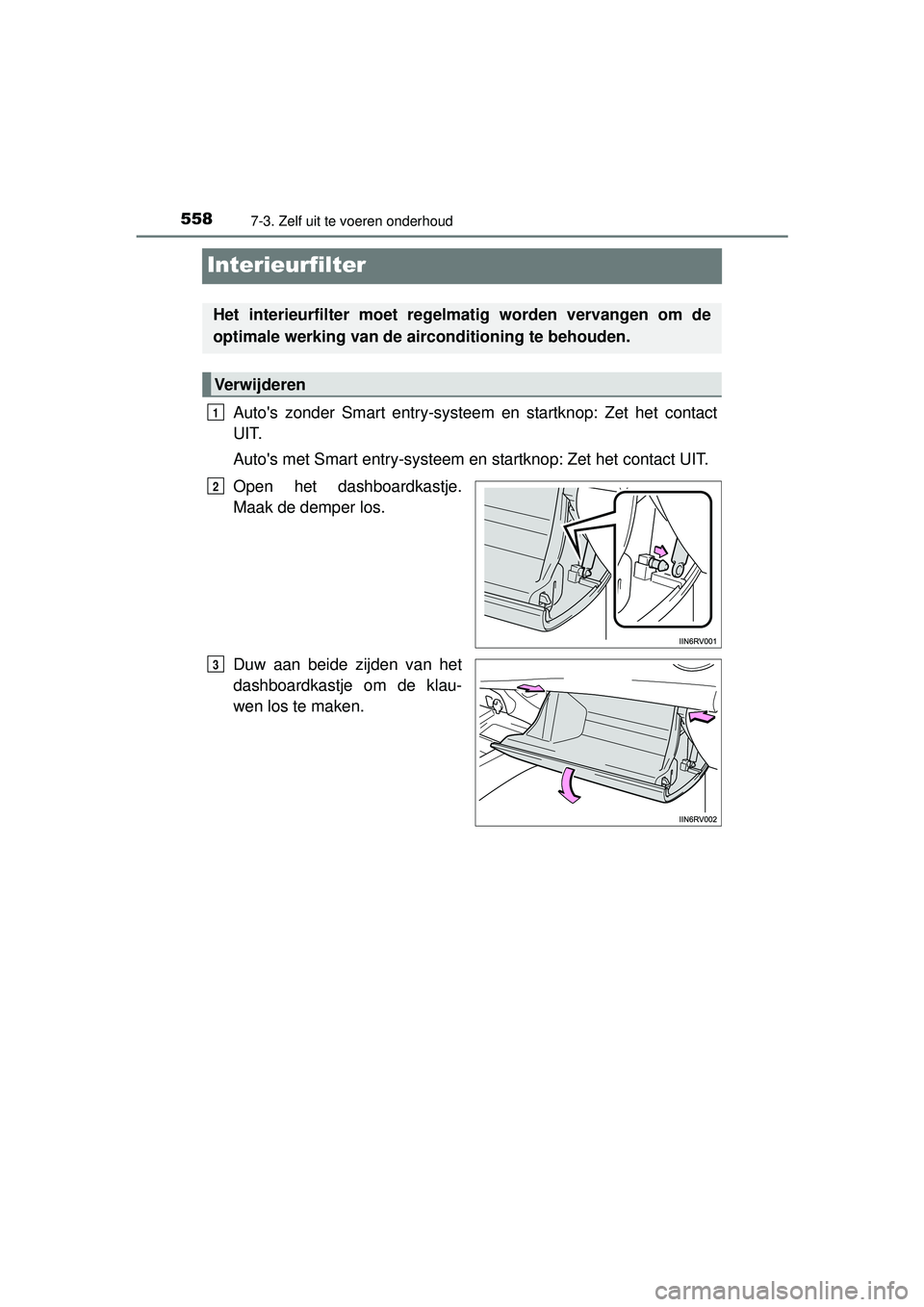

Interieurfilter
Auto's zonder Smart entry-systeem en startknop: Zet het contact
UIT.
Auto's met Smart entry-systeem en startknop: Zet het contact UIT.
Open het dashboardkastje.
Maak de demper los.
Duw aan beide zijden van het
dashboardkastje om de klau-
wen los te maken.
Het interieurfilter moet regelmatig worden vervangen om de
optimale werking van de airconditioning te behouden.
Verwijderen
1
2
3
RAV4_OM_OM42A45E_(EE).book Page 558 Tuesday, October 20, 2015 11:26 AM

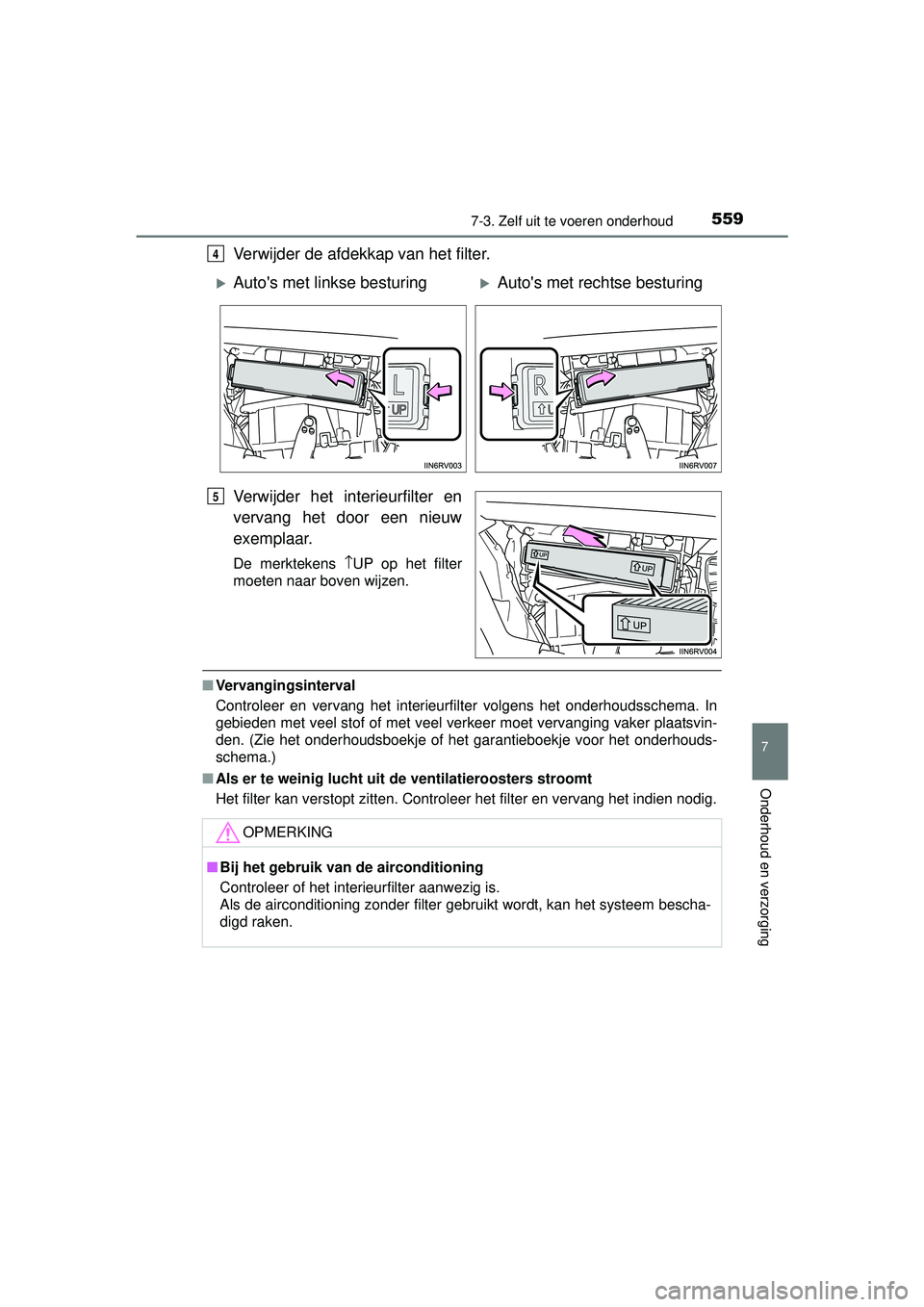

5597-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
7
Onderhoud en verzorging
Verwijder de afdekkap van het filter.
Verwijder het interieurfilter en
vervang het door een nieuw
exemplaar.
De merktekens \bUP op het filter
moeten naar boven wijzen.
■ Vervangingsinterval
Controleer en vervang het interieurfilter volgens het onderhoudsschema. In
gebieden met veel stof of met veel verkeer moet vervanging vaker plaatsvin-
den. (Zie het onderhoudsboekje of het garantieboekje voor het onderhouds-
schema.)
■ Als er te weinig lucht uit de ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervang het indien nodig.
4
Auto's met linkse besturingAuto's met rechtse besturing
5
OPMERKING
■ Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig is.
Als de airconditioning zonder filter gebruikt wordt, kan het systeem bescha-
digd raken.
RAV4_OM_OM42A45E_(EE).book Page 559 Tuesday, October 20, 2015 11:26 AM

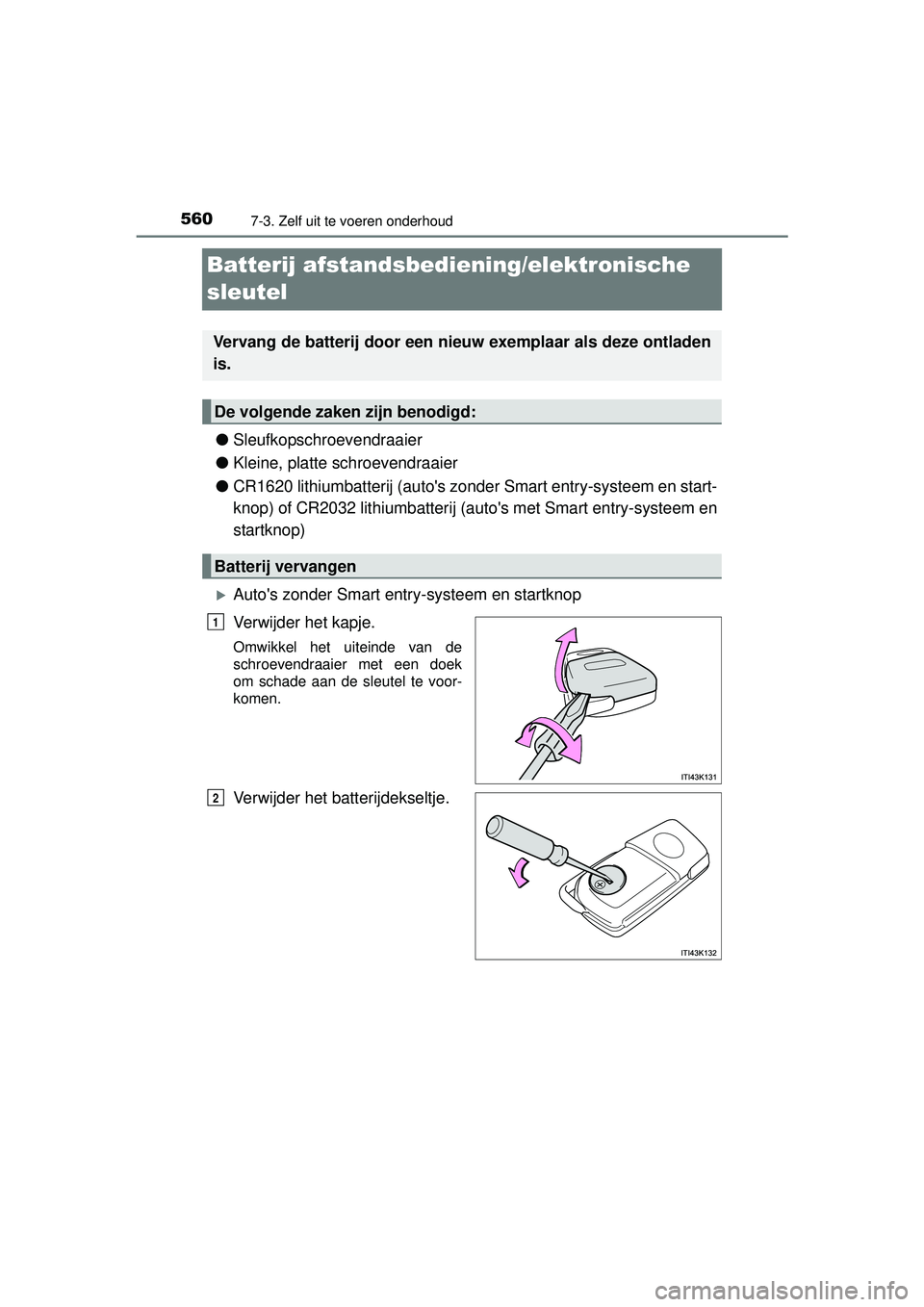

5607-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
Batterij afstandsbediening/elektronische
sleutel
●Sleufkopschroevendraaier
● Kleine, platte schroevendraaier
● CR1620 lithiumbatterij (auto's zonder Smart entry-systeem en start-
knop) of CR2032 lithiumbatterij (auto's met Smart entry-systeem en
startknop)
Auto's zonder Smart entry-systeem en startknop
Verwijder het kapje.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de sleutel te voor-
komen.
Verwijder het batterijdekseltje.
Vervang de batterij door een ni euw exemplaar als deze ontladen
is.
De volgende zaken zijn benodigd:
Batterij vervangen
1
2
RAV4_OM_OM42A45E_(EE).book Page 560 Tuesday, October 20, 2015 11:26 AM
