TOYOTA RAV4 2016 Instructieboekje (in Dutch)

6418-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)

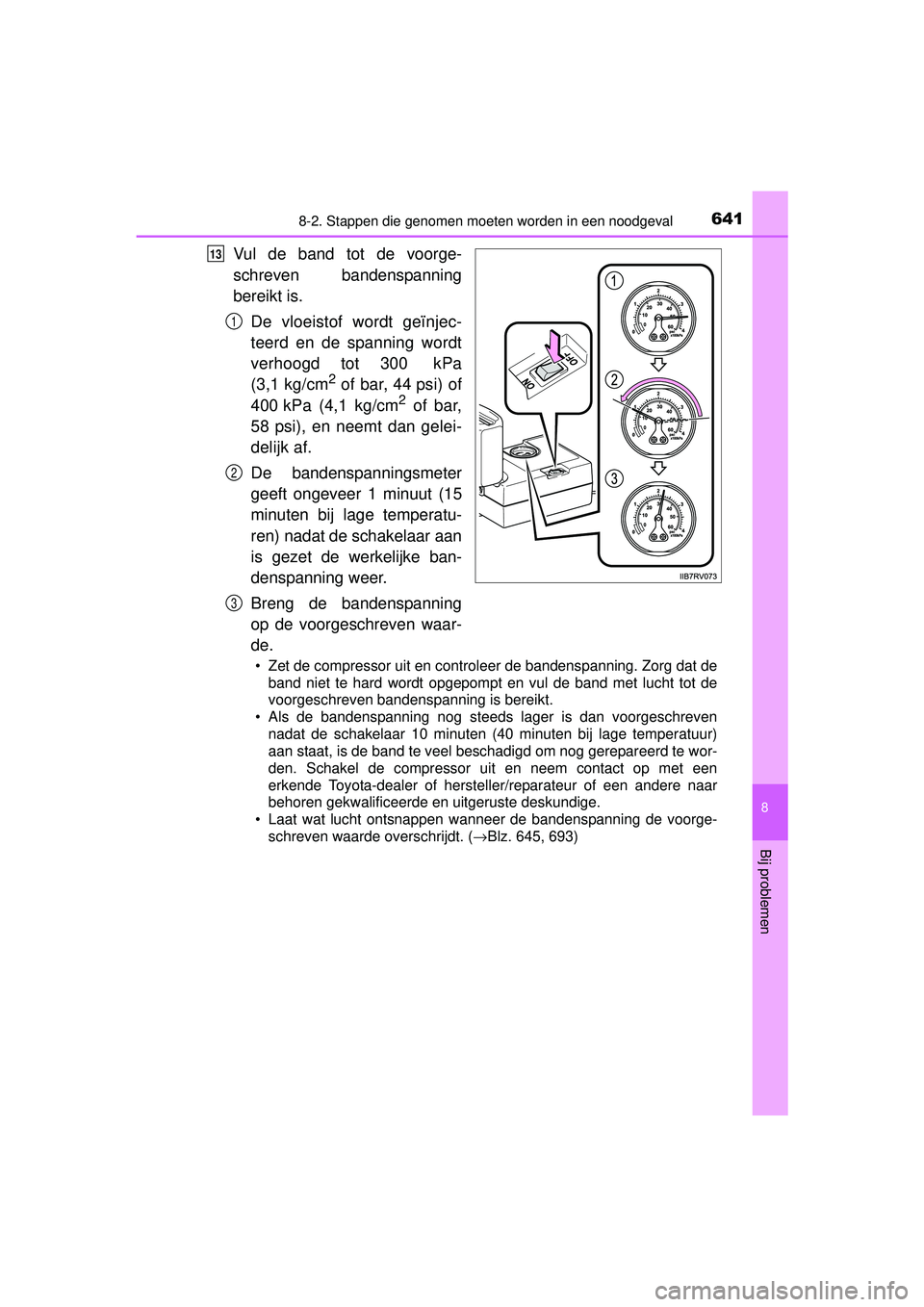

Vul de band tot de voorge-
schreven bandenspanning
bereikt is.De vloeistof wordt geïnjec-
teerd en de spanning wordt
verhoogd tot 300 kPa
(3,1 kg/cm
2 of bar, 44 psi) of
400 kPa (4,1 kg/cm2 of bar,
58 psi), en neemt dan gelei-
delijk af.
De bandenspanningsmeter
geeft ongeveer 1 minuut (15
minuten bij lage temperatu-
ren) nadat de schakelaar aan
is gezet de werkelijke ban-
denspanning weer.
Breng de bandenspanning
op de voorgeschreven waar-
de.
• Zet de compressor uit en controleer de bandenspanning. Zorg dat de band niet te hard wordt opgepompt en vul de band met lucht tot de
voorgeschreven bandenspanning is bereikt.
• Als de bandenspanning nog steeds lager is dan voorgeschreven nadat de schakelaar 10 minuten (40 minuten bij lage temperatuur)
aan staat, is de band te veel beschadigd om nog gerepareerd te wor-
den. Schakel de compressor uit en neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
• Laat wat lucht ontsnappen wanneer de bandenspanning de voorge- schreven waarde overschrijdt. ( →Blz. 645, 693)
13
1
2
3
RAV4_OM_OM42A45E_(EE).book Page 641 Tuesday, October 20, 2015 11:26 AM

6428-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)

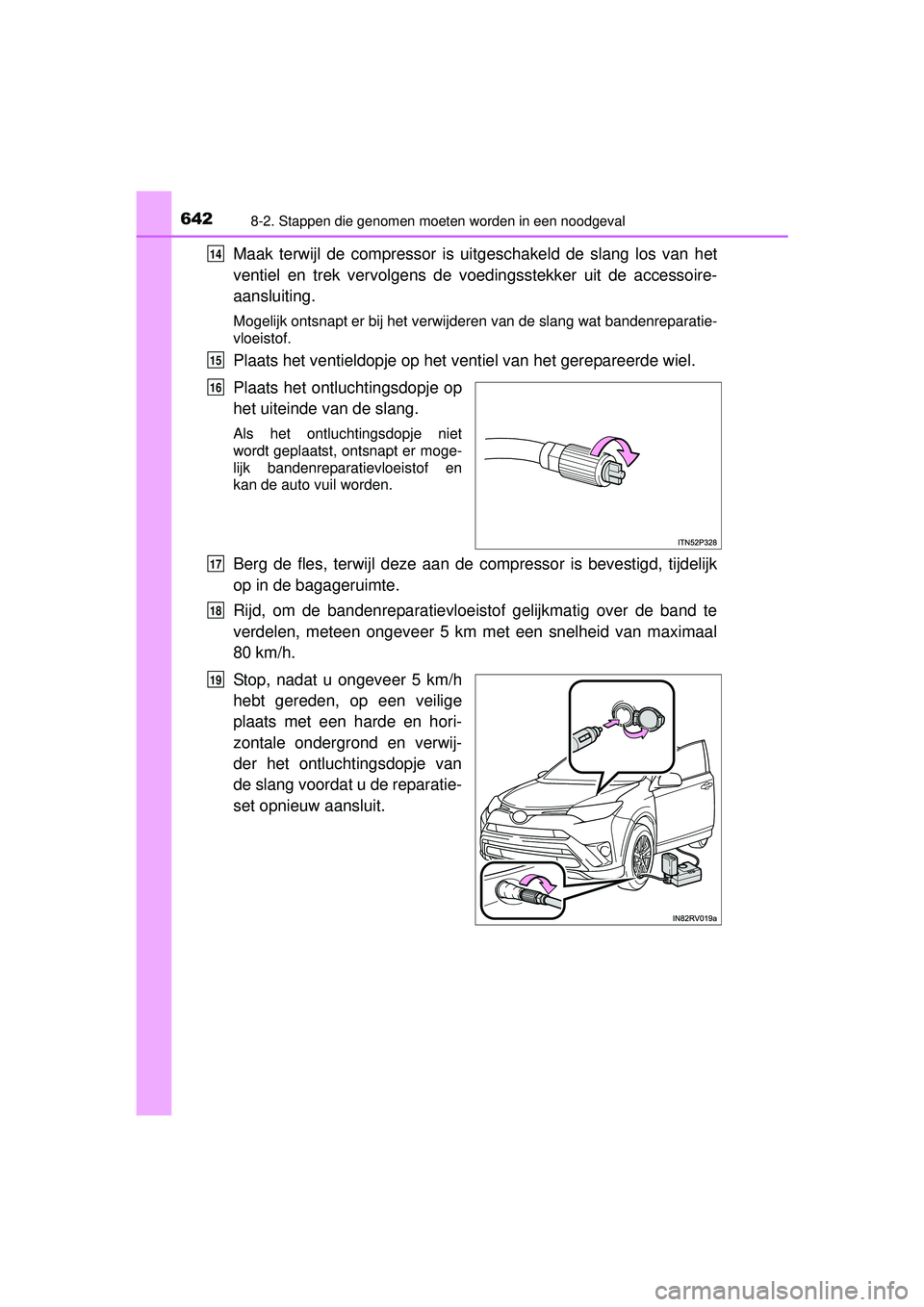

Maak terwijl de compressor is uitgeschakeld de slang los van het
ventiel en trek vervolgens de v oedingsstekker uit de accessoire-
aansluiting.
Mogelijk ontsnapt er bij het verwijderen van de slang wat bandenreparatie-
vloeistof.
Plaats het ventieldopje op het ventiel van het gerepareerde wiel.
Plaats het ontluchtingsdopje op
het uiteinde van de slang.
Als het ontluchtingsdopje niet
wordt geplaatst, ontsnapt er moge-
lijk bandenreparatievloeistof en
kan de auto vuil worden.
Berg de fles, terwijl deze aan de compressor is bevestigd, tijdelijk
op in de bagageruimte.
Rijd, om de bandenreparatievloeistof gelijkmatig over de band te
verdelen, meteen ongeveer 5 km met een snelheid van maximaal
80 km/h.
Stop, nadat u ongeveer 5 km/h
hebt gereden, op een veilige
plaats met een harde en hori-
zontale ondergrond en verwij-
der het ontluchtingsdopje van
de slang voordat u de reparatie-
set opnieuw aansluit.
14
15
16
17
18
19
RAV4_OM_OM42A45E_(EE).book Page 642 Tuesday, October 20, 2015 11:26 AM

6438-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)

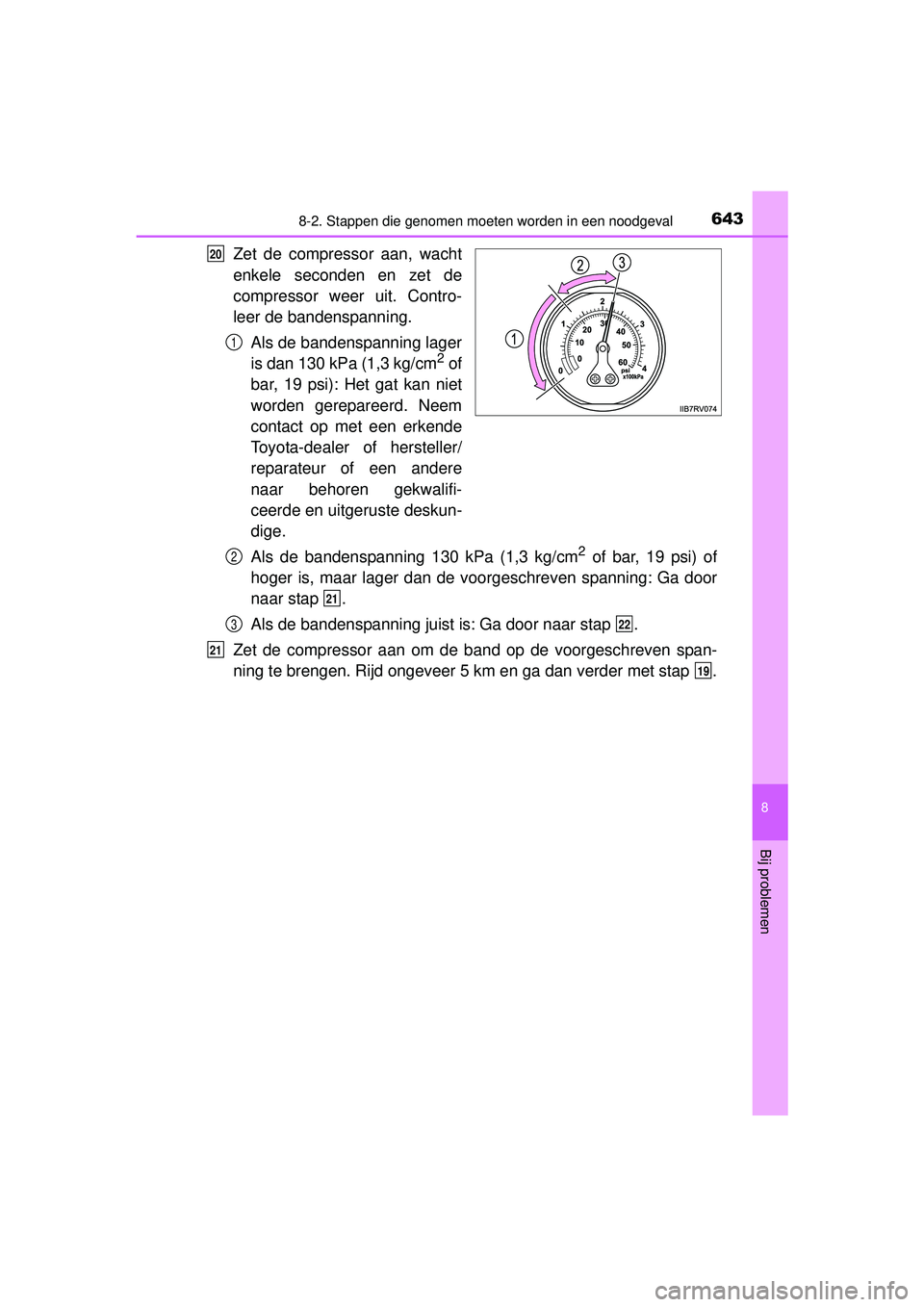

Zet de compressor aan, wacht
enkele seconden en zet de
compressor weer uit. Contro-
leer de bandenspanning.Als de bandenspanning lager
is dan 130 kPa (1,3 kg/cm
2 of
bar, 19 psi): Het gat kan niet
worden gerepareerd. Neem
contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere
naar behoren gekwalifi-
ceerde en uitgeruste deskun-
dige.
Als de bandenspanning 130 kPa (1,3 kg/cm
2 of bar, 19 psi) of
hoger is, maar lager dan de voorgeschreven spanning: Ga door
naar stap .
Als de bandenspanning juist is: Ga door naar stap .
Zet de compressor aan om de band op de voorgeschreven span-
ning te brengen. Rijd ongeveer 5 km en ga dan verder met stap .
20
1
2
21
322
21
19
RAV4_OM_OM42A45E_(EE).book Page 643 Tuesday, October 20, 2015 11:26 AM

6448-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)

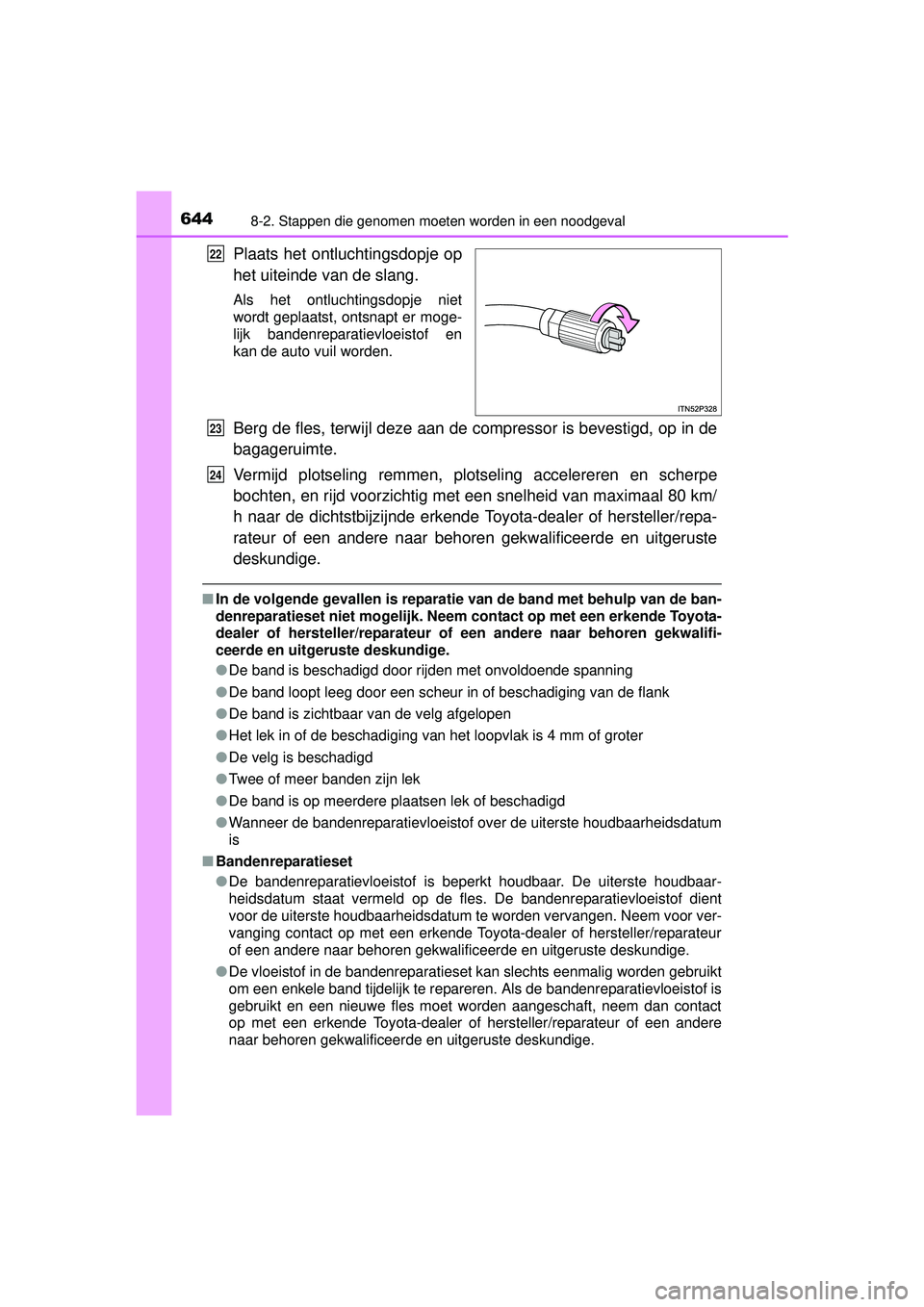

Plaats het ontluchtingsdopje op
het uiteinde van de slang.
Als het ontluchtingsdopje niet
wordt geplaatst, ontsnapt er moge-
lijk bandenreparatievloeistof en
kan de auto vuil worden.
Berg de fles, terwijl deze aan de compressor is bevestigd, op in de
bagageruimte.
Vermijd plotseling remmen, plotseling accelereren en scherpe
bochten, en rijd voorzichtig met een snelheid van maximaal 80 km/
h naar de dichtstbijzijnde erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
■In de volgende gevallen is reparatie van de band met behulp van de ban-
denreparatieset niet mogelijk. Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
● De band is beschadigd door rijden met onvoldoende spanning
● De band loopt leeg door een scheur in of beschadiging van de flank
● De band is zichtbaar van de velg afgelopen
● Het lek in of de beschadiging van het loopvlak is 4 mm of groter
● De velg is beschadigd
● Twee of meer banden zijn lek
● De band is op meerdere plaatsen lek of beschadigd
● Wanneer de bandenreparatievloeistof over de uiterste houdbaarheidsdatum
is
■ Bandenreparatieset
●De bandenreparatievloeistof is beperkt houdbaar. De uiterste houdbaar-
heidsdatum staat vermeld op de fles. De bandenreparatievloeistof dient
voor de uiterste houdbaarheidsdatum te worden vervangen. Neem voor ver-
vanging contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
● De vloeistof in de bandenreparatieset kan slechts eenmalig worden gebruikt
om een enkele band tijdelijk te repareren. Als de bandenreparatievloeistof is
gebruikt en een nieuwe fles moet worden aangeschaft, neem dan contact
op met een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
22
23
24
RAV4_OM_OM42A45E_(EE).book Page 644 Tuesday, October 20, 2015 11:26 AM

6458-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)●

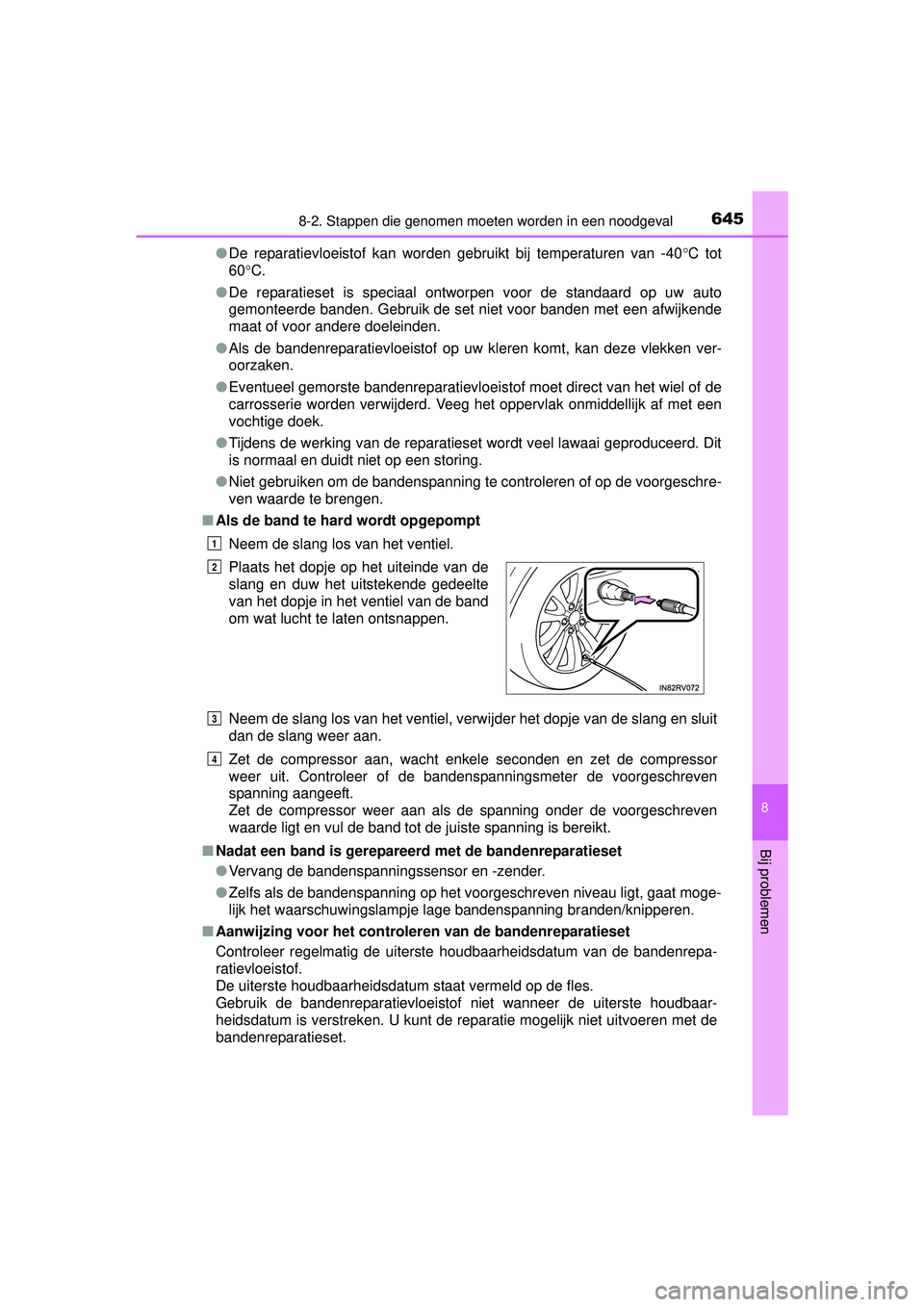

De reparatievloeistof kan worden gebruikt bij temperaturen van -40 °C tot
60° C.
● De reparatieset is speciaal ontworpen voor de standaard op uw auto
gemonteerde banden. Gebruik de set niet voor banden met een afwijkende
maat of voor andere doeleinden.
● Als de bandenreparatievloeistof op uw kleren komt, kan deze vlekken ver-
oorzaken.
● Eventueel gemorste bandenreparatievloeistof moet direct van het wiel of de
carrosserie worden verwijderd. Veeg het oppervlak onmiddellijk af met een
vochtige doek.
● Tijdens de werking van de reparatieset wordt veel lawaai geproduceerd. Dit
is normaal en duidt niet op een storing.
● Niet gebruiken om de bandenspanning te controleren of op de voorgeschre-
ven waarde te brengen.
■ Als de band te hard wordt opgepompt
Neem de slang los van het ventiel.
Neem de slang los van het ventiel, verwijder het dopje van de slang en sluit
dan de slang weer aan.
Zet de compressor aan, wacht enkele seconden en zet de compressor
weer uit. Controleer of de bandenspanningsmeter de voorgeschreven
spanning aangeeft.
Zet de compressor weer aan als de spanning onder de voorgeschreven
waarde ligt en vul de band tot de juiste spanning is bereikt.
■ Nadat een band is gerepareerd met de bandenreparatieset
●Vervang de bandenspanningssensor en -zender.
● Zelfs als de bandenspanning op het voorgeschreven niveau ligt, gaat moge-
lijk het waarschuwingslampje lage bandenspanning branden/knipperen.
■ Aanwijzing voor het controleren van de bandenreparatieset
Controleer regelmatig de uiterste houdbaarheidsdatum van de bandenrepa-
ratievloeistof.
De uiterste houdbaarheidsdatum staat vermeld op de fles.
Gebruik de bandenreparatievloeistof niet wanneer de uiterste houdbaar-
heidsdatum is verstreken. U kunt de reparatie mogelijk niet uitvoeren met de
bandenreparatieset.Plaats het dopje op het uiteinde van de
slang en duw het uitstekende gedeelte
van het dopje in het ventiel van de band
om wat lucht te laten ontsnappen.
1
2
3
4
RAV4_OM_OM42A45E_(EE).book Page 645
Tuesday, October 20, 2015 11:26 AM

6468-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)

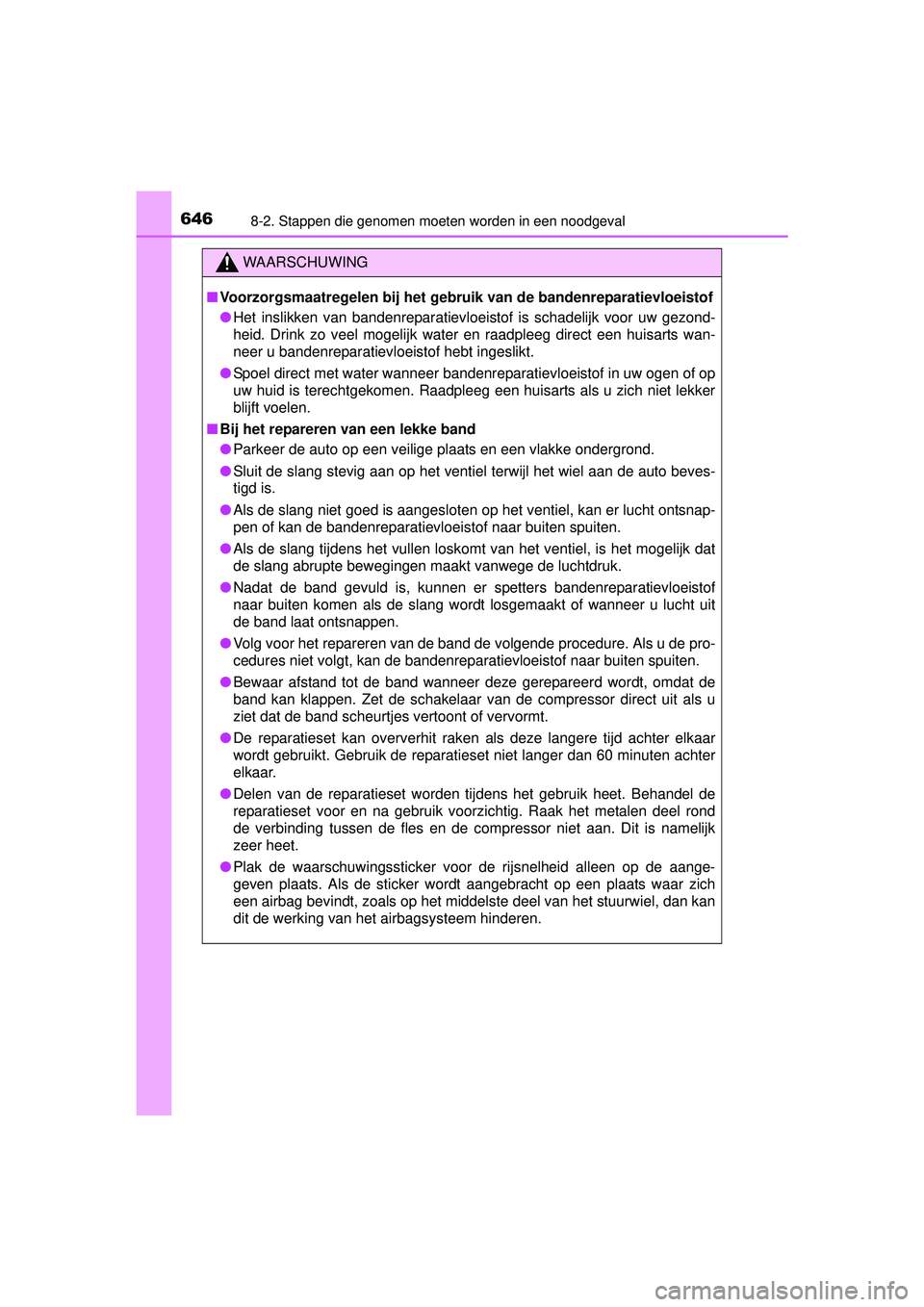

WAARSCHUWING
■Voorzorgsmaatregelen bij het gebrui k van de bandenreparatievloeistof
● Het inslikken van bandenreparatievloeistof is schadelijk voor uw gezond-
heid. Drink zo veel mogelijk water en raadpleeg direct een huisarts wan-
neer u bandenreparatievloeistof hebt ingeslikt.
● Spoel direct met water wanneer bandenreparatievloeistof in uw ogen of op
uw huid is terechtgekomen. Raadpleeg een huisarts als u zich niet lekker
blijft voelen.
■ Bij het repareren van een lekke band
● Parkeer de auto op een veilige plaats en een vlakke ondergrond.
● Sluit de slang stevig aan op het ventiel terwijl het wiel aan de auto beves-
tigd is.
● Als de slang niet goed is aangesloten op het ventiel, kan er lucht ontsnap-
pen of kan de bandenreparatievloeistof naar buiten spuiten.
● Als de slang tijdens het vullen loskomt van het ventiel, is het mogelijk dat
de slang abrupte bewegingen maakt vanwege de luchtdruk.
● Nadat de band gevuld is, kunnen er spetters bandenreparatievloeistof
naar buiten komen als de slang wordt losgemaakt of wanneer u lucht uit
de band laat ontsnappen.
● Volg voor het repareren van de band de volgende procedure. Als u de pro-
cedures niet volgt, kan de bandenreparatievloeistof naar buiten spuiten.
● Bewaar afstand tot de band wanneer deze gerepareerd wordt, omdat de
band kan klappen. Zet de schakelaar van de compressor direct uit als u
ziet dat de band scheurtjes vertoont of vervormt.
● De reparatieset kan oververhit raken als deze langere tijd achter elkaar
wordt gebruikt. Gebruik de reparatieset niet langer dan 60 minuten achter
elkaar.
● Delen van de reparatieset worden tijdens het gebruik heet. Behandel de
reparatieset voor en na gebruik voorzichtig. Raak het metalen deel rond
de verbinding tussen de fles en de compressor niet aan. Dit is namelijk
zeer heet.
● Plak de waarschuwingssticker voor de rijsnelheid alleen op de aange-
geven plaats. Als de sticker wordt aangebracht op een plaats waar zich
een airbag bevindt, zoals op het middelste deel van het stuurwiel, dan kan
dit de werking van het airbagsysteem hinderen.
RAV4_OM_OM42A45E_(EE).book Page 646 Tuesday, October 20, 2015 11:26 AM

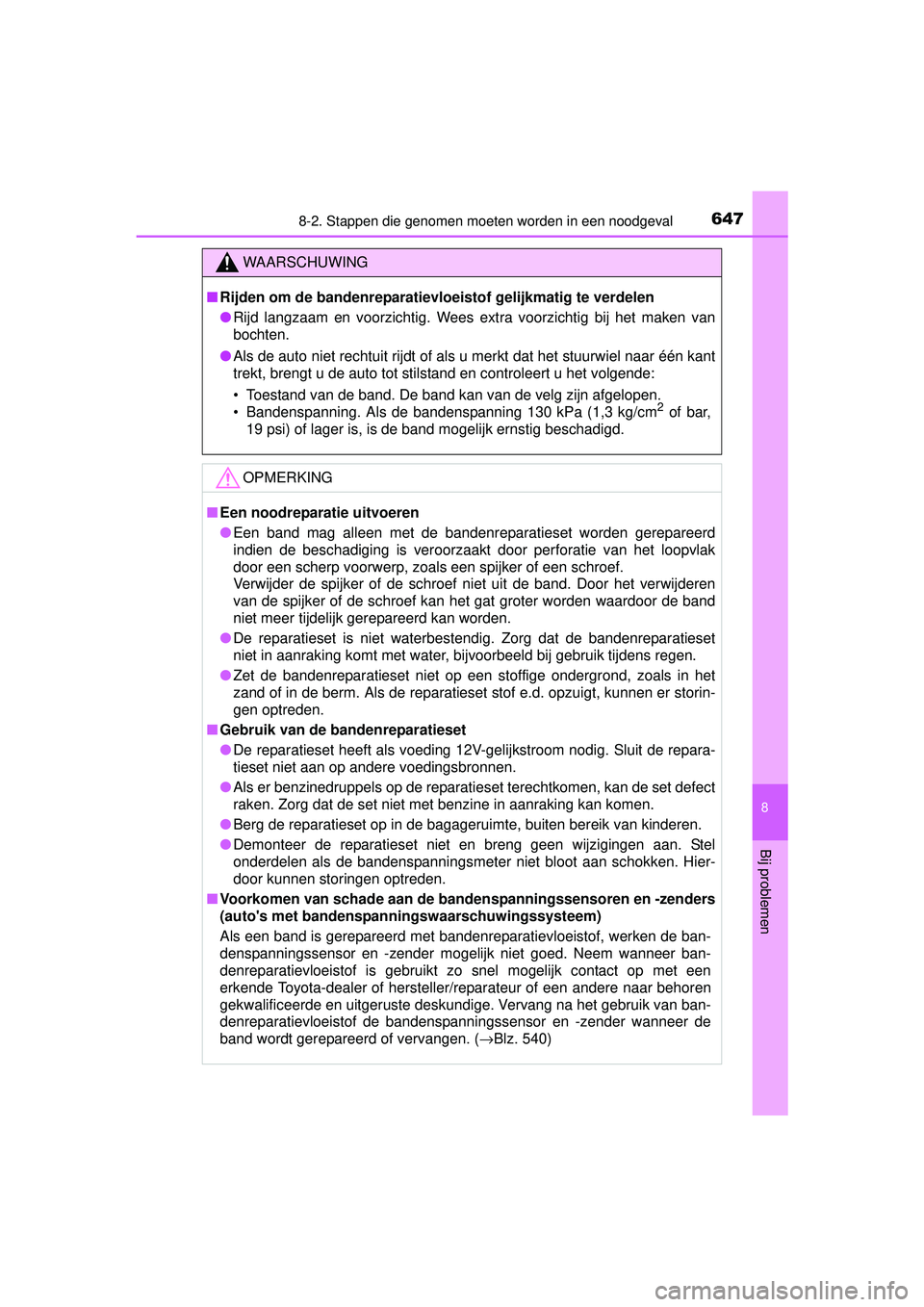

6478-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)
WAARSCHUWING
■Rijden om de bandenreparatievloeistof gelijkmatig te verdelen
● Rijd langzaam en voorzichtig. Wees extra voorzichtig bij het maken van
bochten.
● Als de auto niet rechtuit rijdt of als u merkt dat het stuurwiel naar één kant
trekt, brengt u de auto tot stilstand en controleert u het volgende:
• Toestand van de band. De band kan van de velg zijn afgelopen.
• Bandenspanning. Als de bandenspanning 130 kPa (1,3 kg/cm
2 of bar,
19 psi) of lager is, is de band mogelijk ernstig beschadigd.
OPMERKING
■ Een noodreparatie uitvoeren
● Een band mag alleen met de bandenreparatieset worden gerepareerd
indien de beschadiging is veroorzaakt door perforatie van het loopvlak
door een scherp voorwerp, zoals een spijker of een schroef.
Verwijder de spijker of de schroef niet uit de band. Door het verwijderen
van de spijker of de schroef kan het gat groter worden waardoor de band
niet meer tijdelijk gerepareerd kan worden.
● De reparatieset is niet waterbestendig. Zorg dat de bandenreparatieset
niet in aanraking komt met water, bijvoorbeeld bij gebruik tijdens regen.
● Zet de bandenreparatieset niet op een stoffige ondergrond, zoals in het
zand of in de berm. Als de reparatieset stof e.d. opzuigt, kunnen er storin-
gen optreden.
■ Gebruik van de bandenreparatieset
● De reparatieset heeft als voeding 12V-gelijkstroom nodig. Sluit de repara-
tieset niet aan op andere voedingsbronnen.
● Als er benzinedruppels op de reparatieset terechtkomen, kan de set defect
raken. Zorg dat de set niet met benzine in aanraking kan komen.
● Berg de reparatieset op in de bagageruimte, buiten bereik van kinderen.
● Demonteer de reparatieset niet en breng geen wijzigingen aan. Stel
onderdelen als de bandenspanningsmeter niet bloot aan schokken. Hier-
door kunnen storingen optreden.
■ Voorkomen van schade aan de bandenspanningssensoren en -zenders
(auto's met bandenspanningswaarschuwingssysteem)
Als een band is gerepareerd met bandenreparatievloeistof, werken de ban-
denspanningssensor en -zender mogelijk niet goed. Neem wanneer ban-
denreparatievloeistof is gebruikt zo snel mogelijk contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. Vervang na het gebruik van ban-
denreparatievloeistof de bandenspanningssensor en -zender wanneer de
band wordt gerepareerd of vervangen. ( →Blz. 540)
RAV4_OM_OM42A45E_(EE).book Page 647 Tuesday, October 20, 2015 11:26 AM

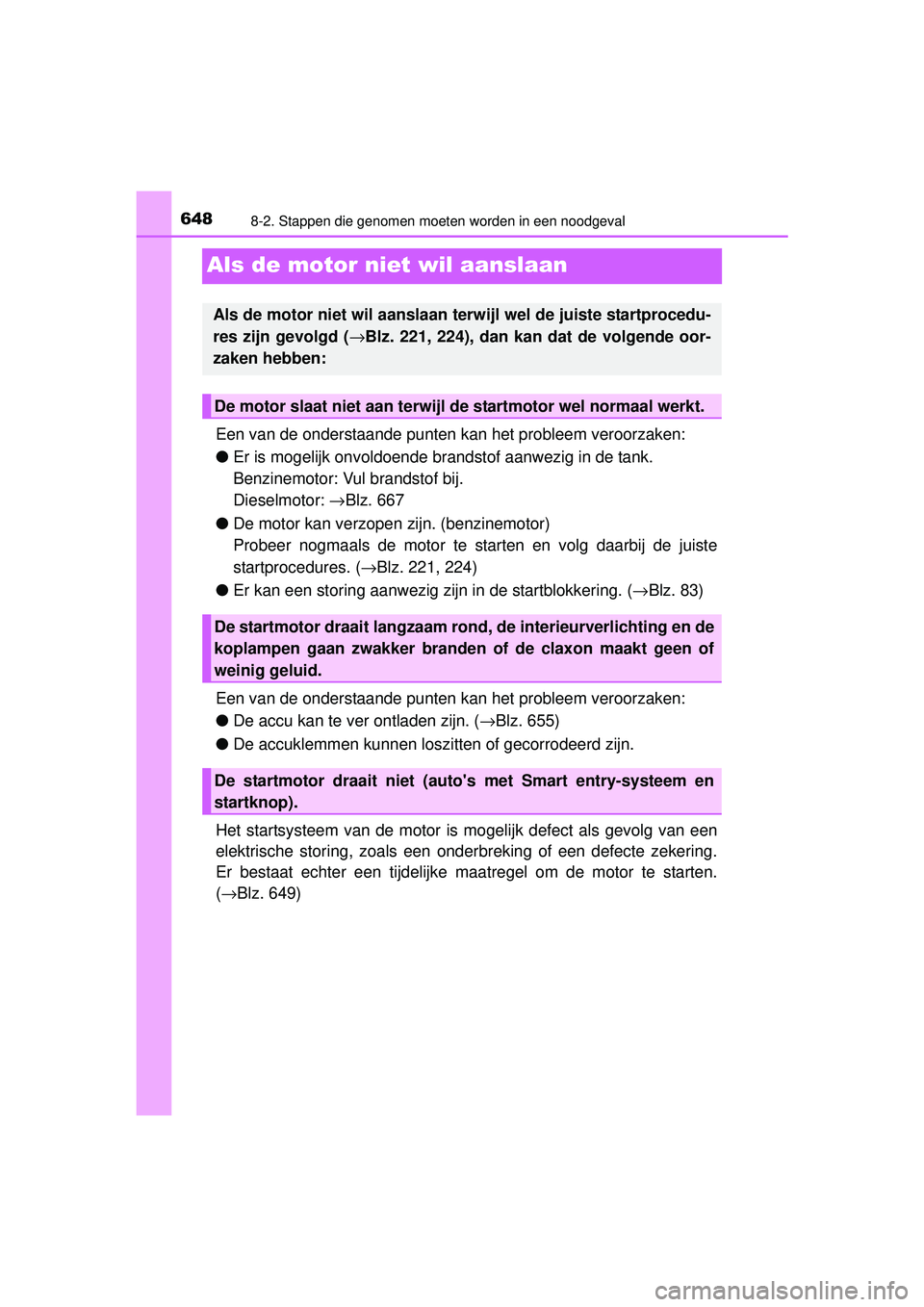

6488-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)
Als de motor niet wil aanslaan
Een van de onderstaande punten kan het probleem veroorzaken:
● Er is mogelijk onvoldoende bran dstof aanwezig in de tank.
Benzinemotor: Vul brandstof bij.
Dieselmotor: →Blz. 667
● De motor kan verzopen zijn. (benzinemotor)
Probeer nogmaals de motor te starten en volg daarbij de juiste
startprocedures. ( →Blz. 221, 224)
● Er kan een storing aanwezig zijn in de startblokkering. ( →Blz. 83)
Een van de onderstaande punten ka n het probleem veroorzaken:
● De accu kan te ver ontladen zijn. ( →Blz. 655)
● De accuklemmen kunnen loszitten of gecorrodeerd zijn.
Het startsysteem van de motor is mogelijk defect als gevolg van een
elektrische storing, zoals een onder breking of een defecte zekering.
Er bestaat echter een tijdelijke maatregel om de motor te starten.
( → Blz. 649)
Als de motor niet wil aanslaan terwijl wel de juiste startprocedu-
res zijn gevolgd ( →Blz. 221, 224), dan kan dat de volgende oor-
zaken hebben:
De motor slaat niet aan terwijl de startmotor wel normaal werkt.
De startmotor draait langzaam rond, de interieurverlichting en de
koplampen gaan zwakker branden of de claxon maakt geen of
weinig geluid.
De startmotor draait niet (auto's met Smart entry-systeem en
startknop).
RAV4_OM_OM42A45E_(EE).book Page 648 Tuesday, October 20, 2015 11:26 AM

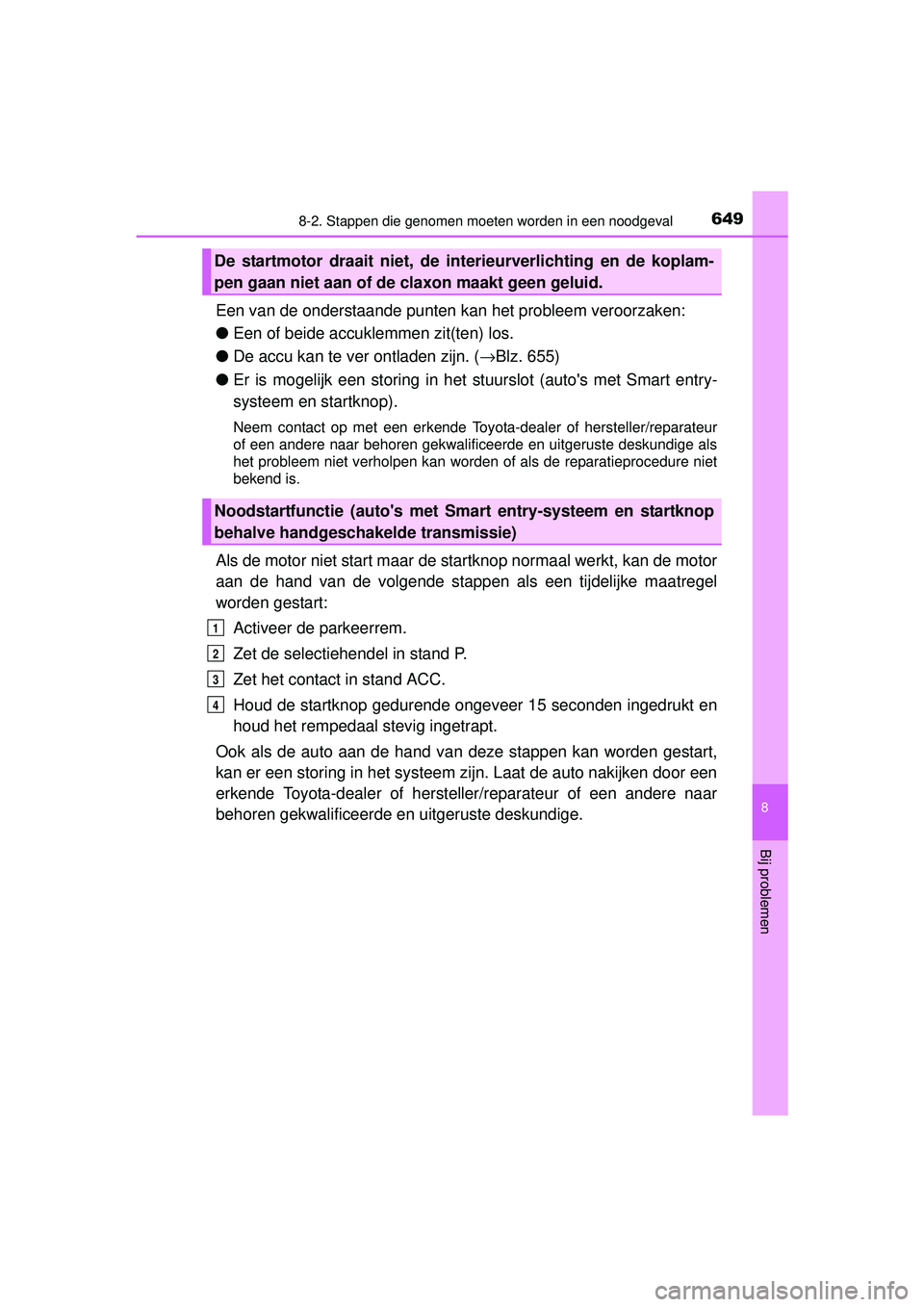

6498-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)
Een van de onderstaande punten kan het probleem veroorzaken:
● Een of beide accuklemmen zit(ten) los.
● De accu kan te ver ontladen zijn. ( →Blz. 655)
● Er is mogelijk een storing in het stuurslot (auto's met Smart entry-
systeem en startknop).
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige als
het probleem niet verholpen kan worden of als de reparatieprocedure niet
bekend is.
Als de motor niet start maar de startknop normaal werkt, kan de motor
aan de hand van de vo lgende stappen als een tijdelijke maatregel
worden gestart:
Activeer de parkeerrem.
Zet de selectiehendel in stand P.
Zet het contact in stand ACC.
Houd de startknop gedurende ongeveer 15 seconden ingedrukt en
houd het rempedaal stevig ingetrapt.
Ook als de auto aan de hand van deze stappen kan worden gestart,
kan er een storing in het systeem z ijn. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
De startmotor draait niet, de interieurverlichting en de koplam-
pen gaan niet aan of de claxon maakt geen geluid.
Noodstartfunctie (auto's met Smart entry-systeem en startknop
behalve handgeschakelde transmissie)
1
2
3
4
RAV4_OM_OM42A45E_(EE).book Page 649 Tuesday, October 20, 2015 11:26 AM

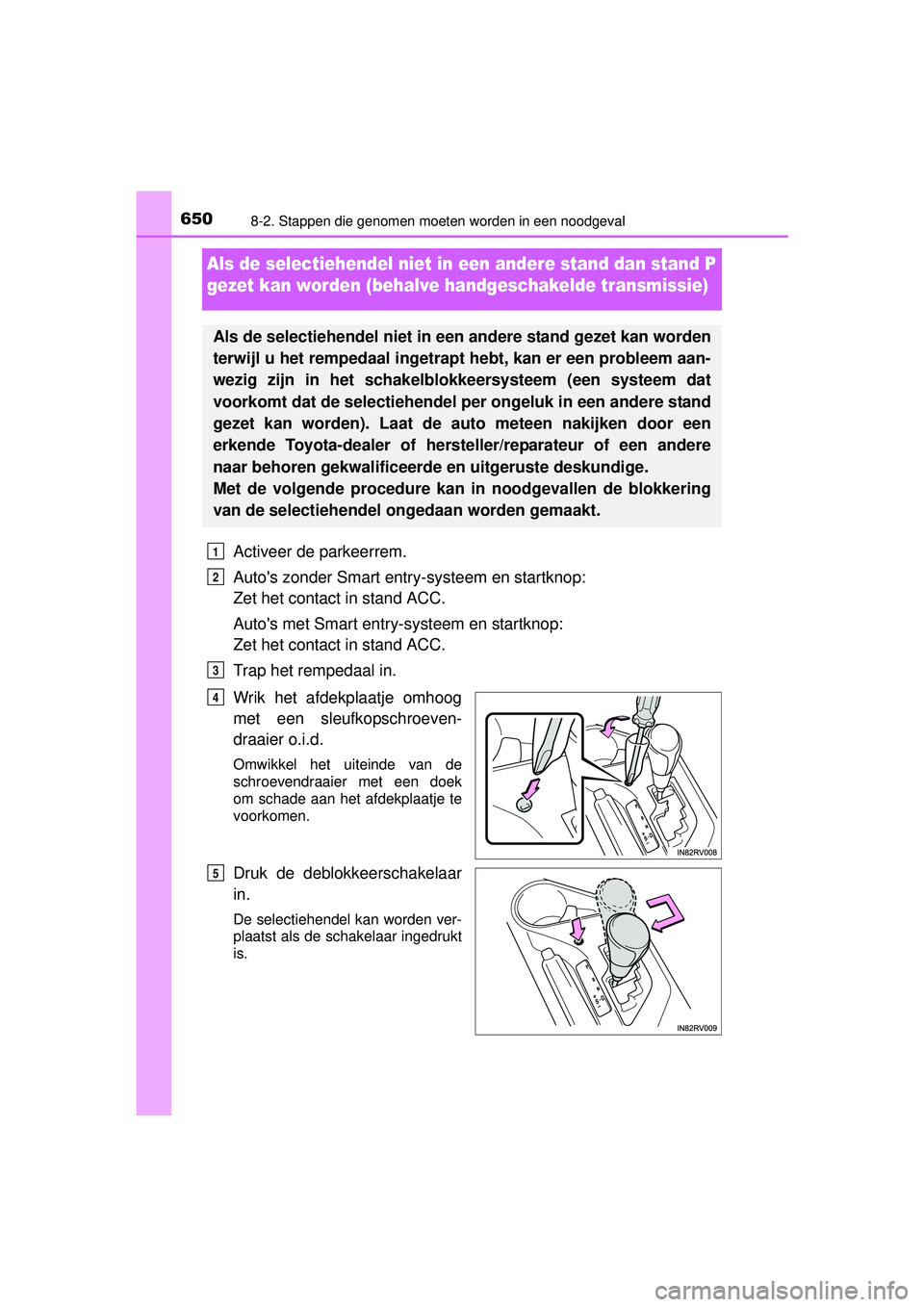

6508-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)
Als de selectiehendel niet in een andere stand dan stand P
gezet kan worden (behalve handgeschakelde transmissie)
Activeer de parkeerrem.
Auto's zonder Smart entry-systeem en startknop:
Zet het contact in stand ACC.
Auto's met Smart entry-systeem en startknop:
Zet het contact in stand ACC.
Trap het rempedaal in.
Wrik het afdekplaatje omhoog
met een sleufkopschroeven-
draaier o.i.d.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan het afdekplaatje te
voorkomen.
Druk de deblokkeerschakelaar
in.
De selectiehendel kan worden ver-
plaatst als de schakelaar ingedrukt
is.
Als de selectiehendel niet in een andere stand gezet kan worden
terwijl u het rempedaal ingetrapt hebt, kan er een probleem aan-
wezig zijn in het schakelblokkeersysteem (een systeem dat
voorkomt dat de selectiehendel per ongeluk in een andere stand
gezet kan worden). Laat de auto meteen nakijken door een
erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Met de volgende procedure kan in noodgevallen de blokkering
van de selectiehendel ongedaan worden gemaakt.
1
2
3
4
5
RAV4_OM_OM42A45E_(EE).book Page 650 Tuesday, October 20, 2015 11:26 AM
