6518-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)

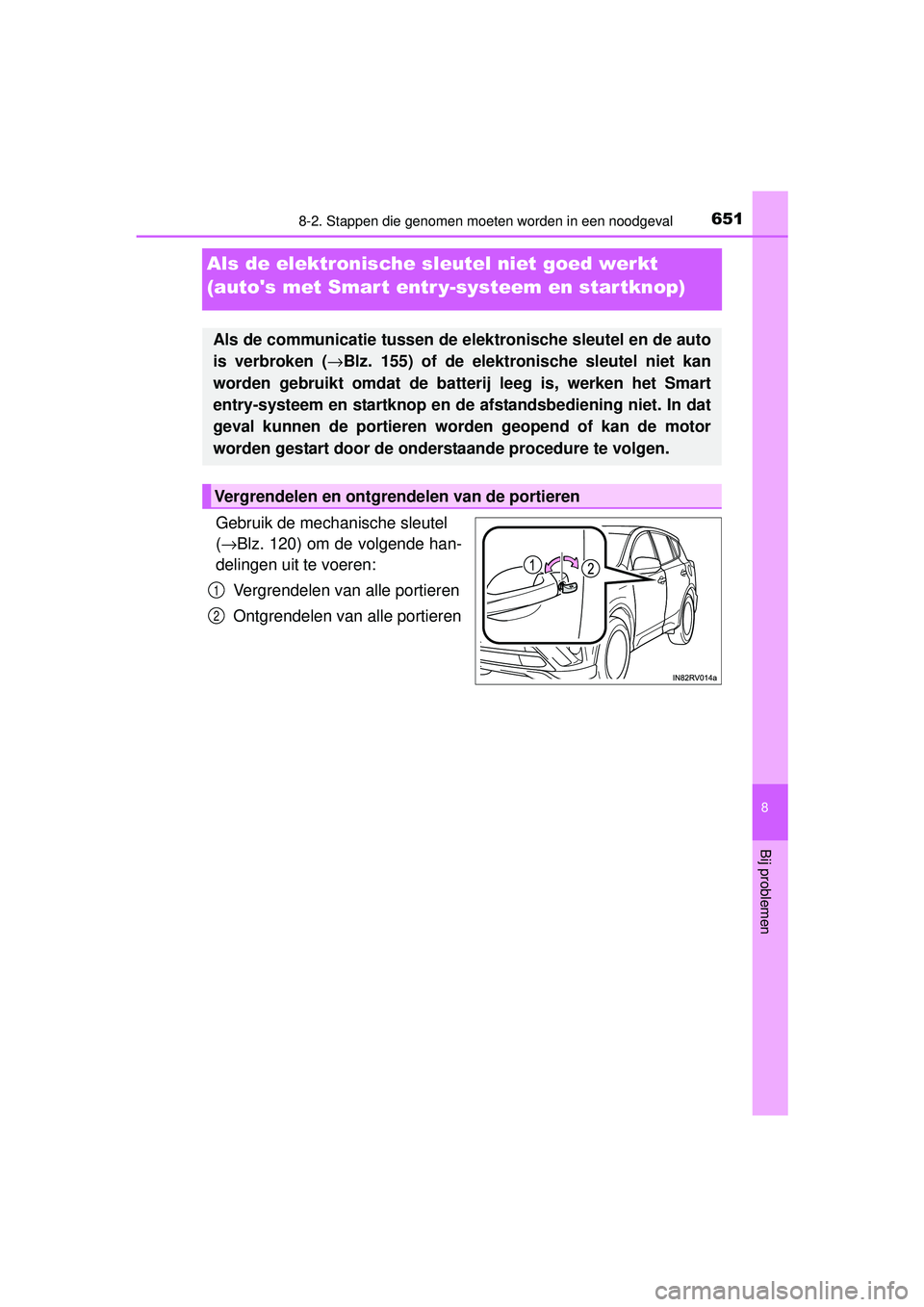

Als de elektronische sleutel niet goed werkt
(auto's met Smart entr y- systeem en star tknop)
Gebruik de mechanische sleutel
(→ Blz. 120) om de volgende han-
delingen uit te voeren:
Vergrendelen van alle portieren
Ontgrendelen van alle portieren
Als de communicatie tussen de elektronische sleutel en de auto
is verbroken (→ Blz. 155) of de elektronische sleutel niet kan
worden gebruikt omdat de batte rij leeg is, werken het Smart
entry-systeem en startknop en de afstandsbediening niet. In dat
geval kunnen de portieren worden geopend of kan de motor
worden gestart door de onderstaande procedure te volgen.
Vergrendelen en ontgrendelen van de portieren
1
2
RAV4_OM_OM42A45E_(EE).book Page 651 Tuesday, October 20, 2015 11:26 AM

6528-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)
Automatische transmissie of Multidrive CVT
Zorg ervoor dat de selectiehendel in stand P staat en trap het rem-
pedaal in.
Houd de zijde van de elektroni-
sche sleutel met het Toyota-
logo tegen de startknop.
Wanneer de elektronische sleutel
wordt gedetecteerd, klinkt er een
zoemer en wordt het contact AAN
gezet.
Wanneer het Smart entry-systeem
met startknop is uitgeschakeld via
de persoonlijke voorkeursinstellin-
gen, wordt het contact in stand
ACC gezet.
Trap het rempedaal stevig in en controleer of op het multi-
informatiedisplay wordt weergegeven.
Druk op de startknop.
Neem contact op met een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gek walificeerde en uitgeruste des-
kundige als de motor nog steeds niet gestart kan worden.
Starten van de motor
1
2
3
4
RAV4_OM_OM42A45E_(EE).book Page 652 Tuesday, October 20, 2015 11:26 AM

6538-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)

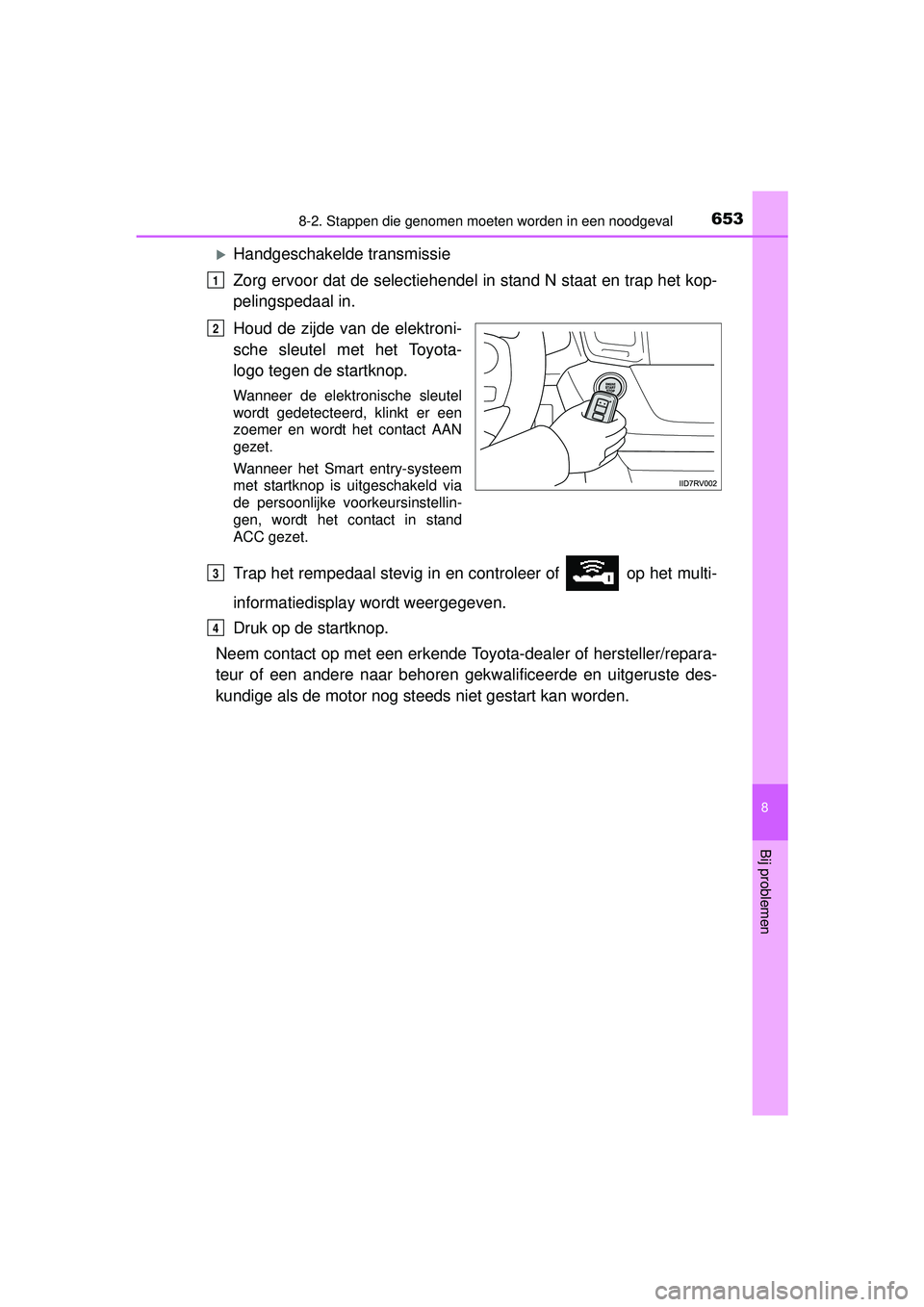

Handgeschakelde transmissie
Zorg ervoor dat de selectiehendel in stand N staat en trap het kop-
pelingspedaal in.
Houd de zijde van de elektroni-
sche sleutel met het Toyota-
logo tegen de startknop.
Wanneer de elektronische sleutel
wordt gedetecteerd, klinkt er een
zoemer en wordt het contact AAN
gezet.
Wanneer het Smart entry-systeem
met startknop is uitgeschakeld via
de persoonlijke voorkeursinstellin-
gen, wordt het contact in stand
ACC gezet.
Trap het rempedaal stevig in en controleer of op het multi-
informatiedisplay wordt weergegeven.
Druk op de startknop.
Neem contact op met een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gek walificeerde en uitgeruste des-
kundige als de motor nog steeds niet gestart kan worden.
1
2
3
4
RAV4_OM_OM42A45E_(EE).book Page 653 Tuesday, October 20, 2015 11:26 AM

6548-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)

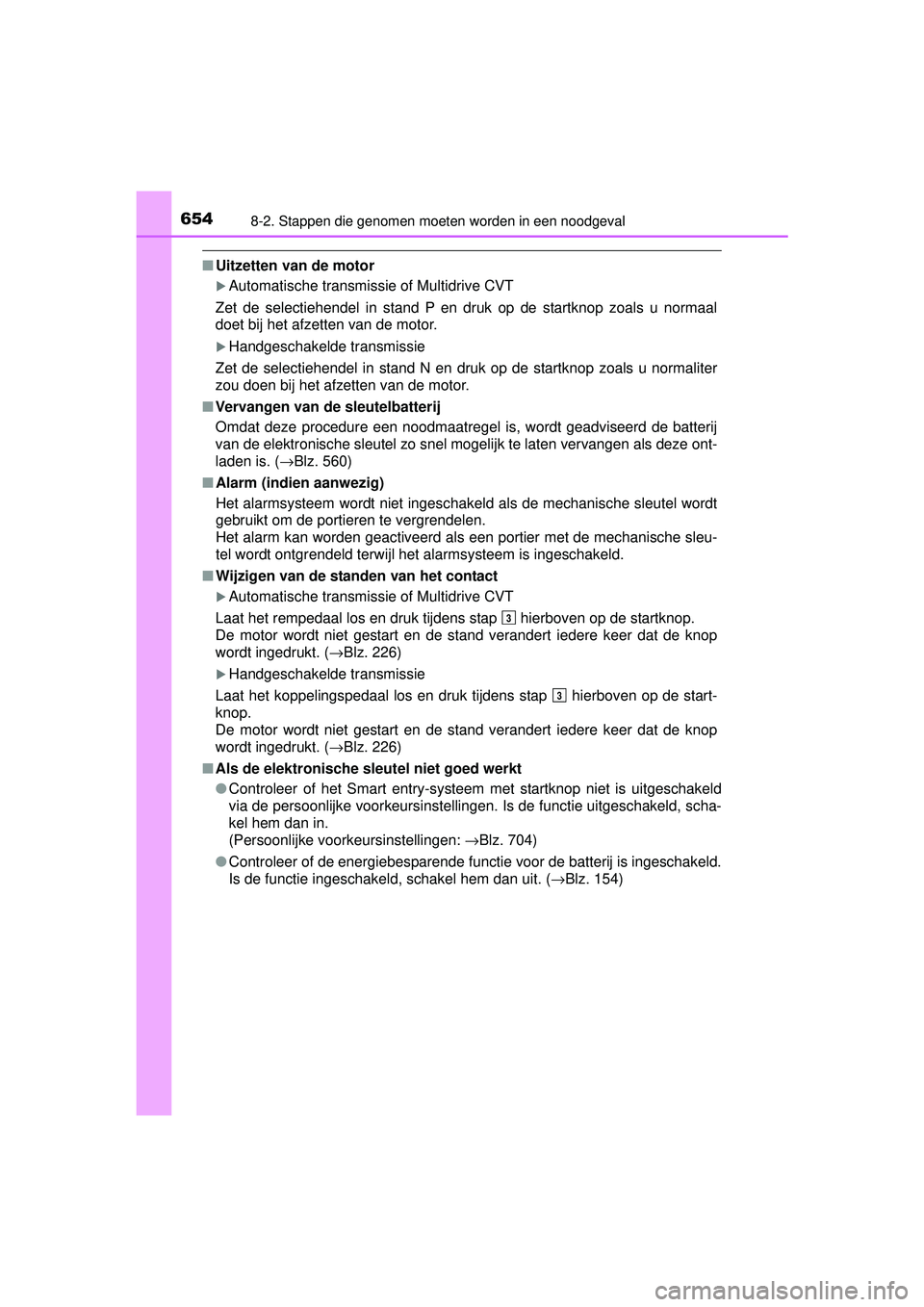

■Uitzetten van de motor
Automatische transmissie of Multidrive CVT
Zet de selectiehendel in stand P en druk op de startknop zoals u normaal
doet bij het afzetten van de motor.
Handgeschakelde transmissie
Zet de selectiehendel in stand N en druk op de startknop zoals u normaliter
zou doen bij het afzetten van de motor.
■ Vervangen van de sleutelbatterij
Omdat deze procedure een noodmaatregel is, wordt geadviseerd de batterij
van de elektronische sleutel zo snel mogelijk te laten vervangen als deze ont-
laden is. ( →Blz. 560)
■ Alarm (indien aanwezig)
Het alarmsysteem wordt niet ingeschakeld als de mechanische sleutel wordt
gebruikt om de portieren te vergrendelen.
Het alarm kan worden geactiveerd als een portier met de mechanische sleu-
tel wordt ontgrendeld terwijl het alarmsysteem is ingeschakeld.
■ Wijzigen van de standen van het contact
Automatische transmissie of Multidrive CVT
Laat het rempedaal los en druk tijdens stap hierboven op de startknop.
De motor wordt niet gestart en de stand verandert iedere keer dat de knop
wordt ingedrukt. ( →Blz. 226)
Handgeschakelde transmissie
Laat het koppelingspedaal los en druk tijdens stap hierboven op de start-
knop.
De motor wordt niet gestart en de stand verandert iedere keer dat de knop
wordt ingedrukt. ( →Blz. 226)
■ Als de elektronische sleutel niet goed werkt
●Controleer of het Smart entry-systeem met startknop niet is uitgeschakeld
via de persoonlijke voorkeursinstellingen. Is de functie uitgeschakeld, scha-
kel hem dan in.
(Persoonlijke voorkeursinstellingen: →Blz. 704)
● Controleer of de energiebesparende functie voor de batterij is ingeschakeld.
Is de functie ingeschakeld, schakel hem dan uit. ( →Blz. 154)
3
3
RAV4_OM_OM42A45E_(EE).book Page 654 Tuesday, October 20, 2015 11:26 AM

6558-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)

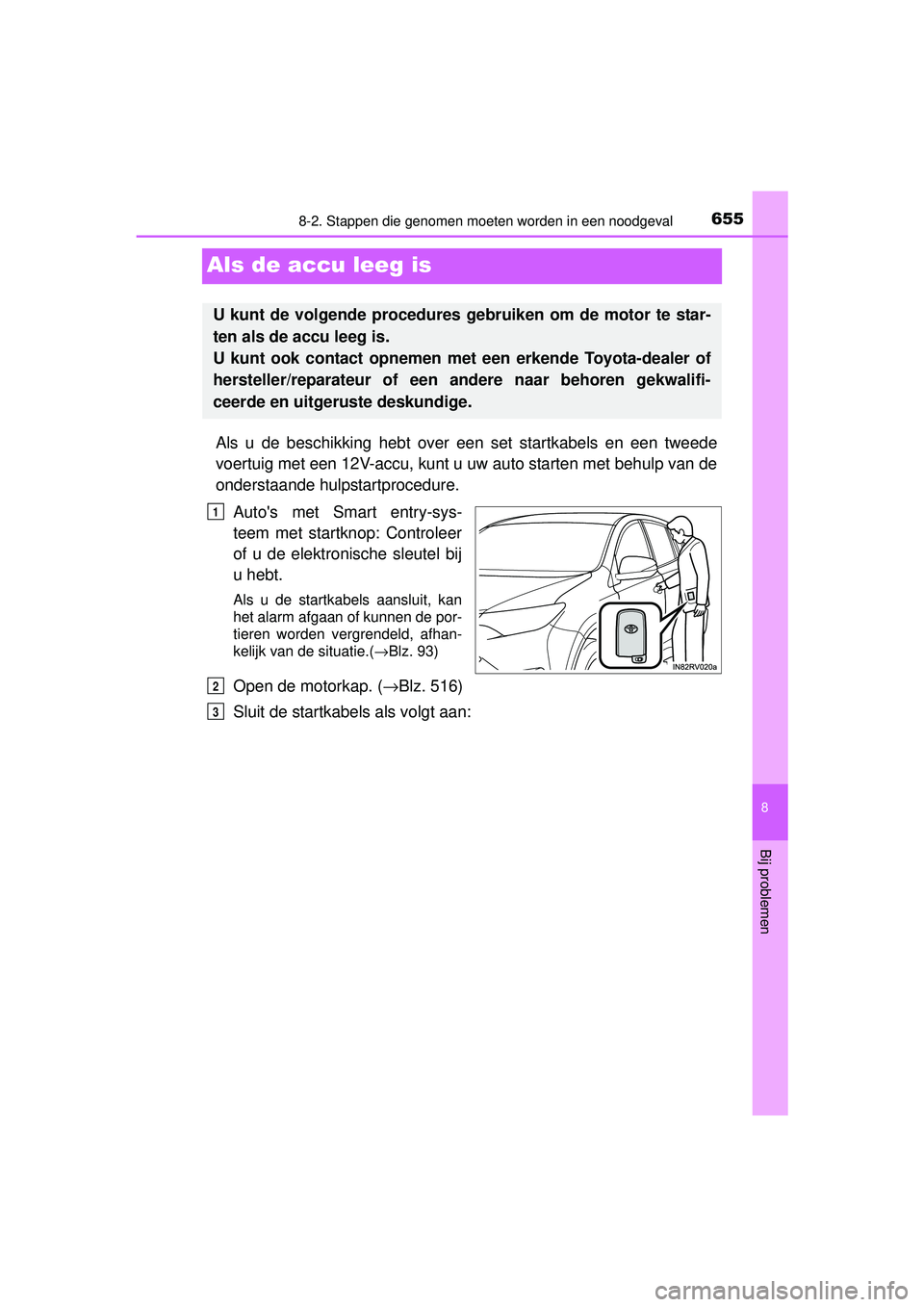

Als de accu leeg is
Als u de beschikking hebt over een set startkabels en een tweede
voertuig met een 12V-accu, kunt u uw auto starten met behulp van de
onderstaande hulpstartprocedure.
Auto's met Smart entry-sys-
teem met startknop: Controleer
of u de elektronische sleutel bij
u hebt.
Als u de startkabels aansluit, kan
het alarm afgaan of kunnen de por-
tieren worden vergrendeld, afhan-
kelijk van de situatie.( →Blz. 93)
Open de motorkap. (→Blz. 516)
Sluit de startkabels als volgt aan:
U kunt de volgende procedures gebruiken om de motor te star-
ten als de accu leeg is.
U kunt ook contact opnemen met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
1
2
3
RAV4_OM_OM42A45E_(EE).book Page 655 Tuesday, October 20, 2015 11:26 AM

6568-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)

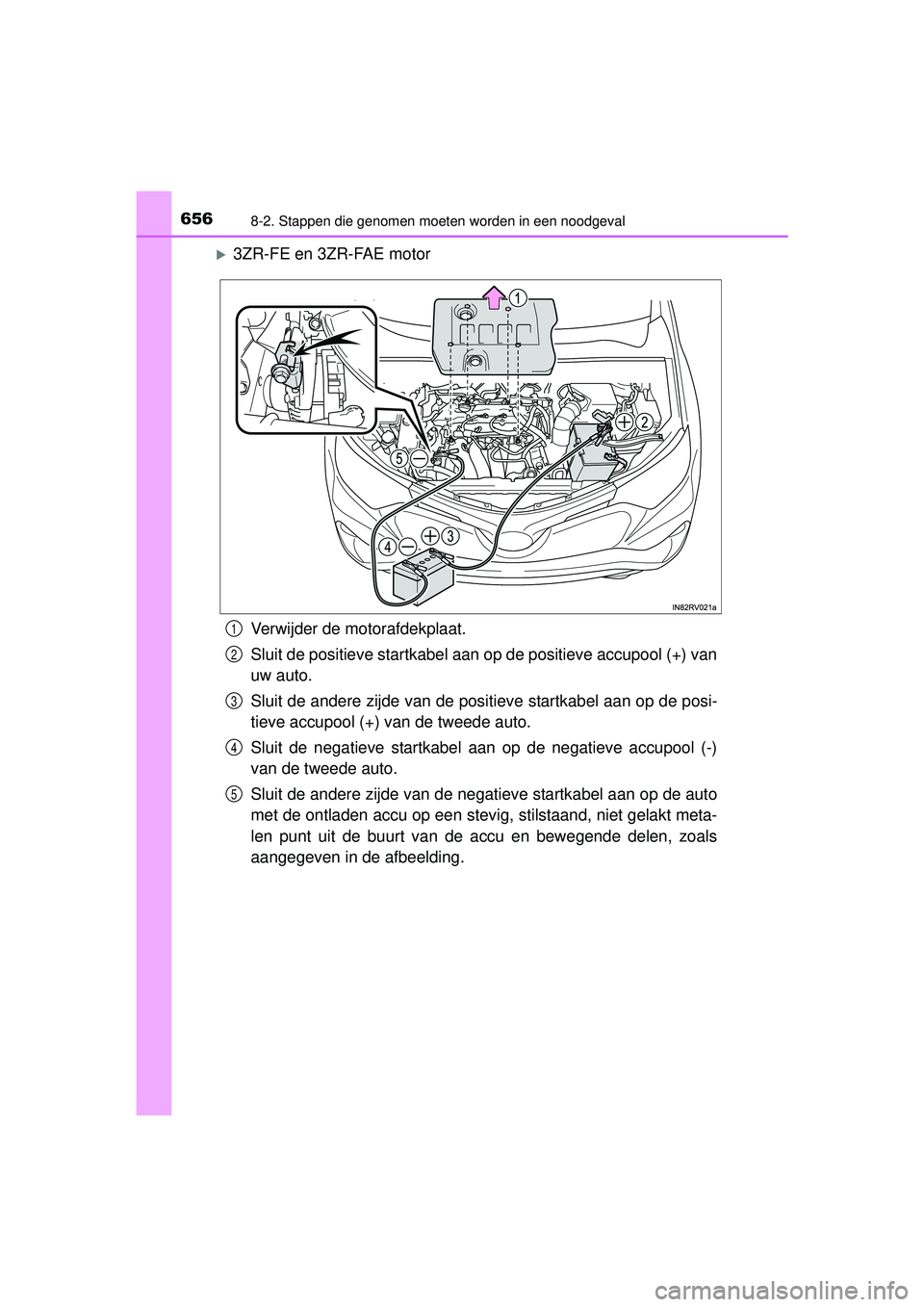

3ZR-FE en 3ZR-FAE motorVerwijder de motorafdekplaat.
Sluit de positieve startkabel aan op de positieve accupool (+) van
uw auto.
Sluit de andere zijde van de positi eve startkabel aan op de posi-
tieve accupool (+) van de tweede auto.
Sluit de negatieve startkabel aan op de negatieve accupool (-)
van de tweede auto.
Sluit de andere zijde van de n egatieve startkabel aan op de auto
met de ontladen accu op een stev ig, stilstaand, niet gelakt meta-
len punt uit de buurt van de accu en bewegende delen, zoals
aangegeven in de afbeelding.
1
2
3
4
5
RAV4_OM_OM42A45E_(EE).book Page 656 Tuesday, October 20, 2015 11:26 AM

6578-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)

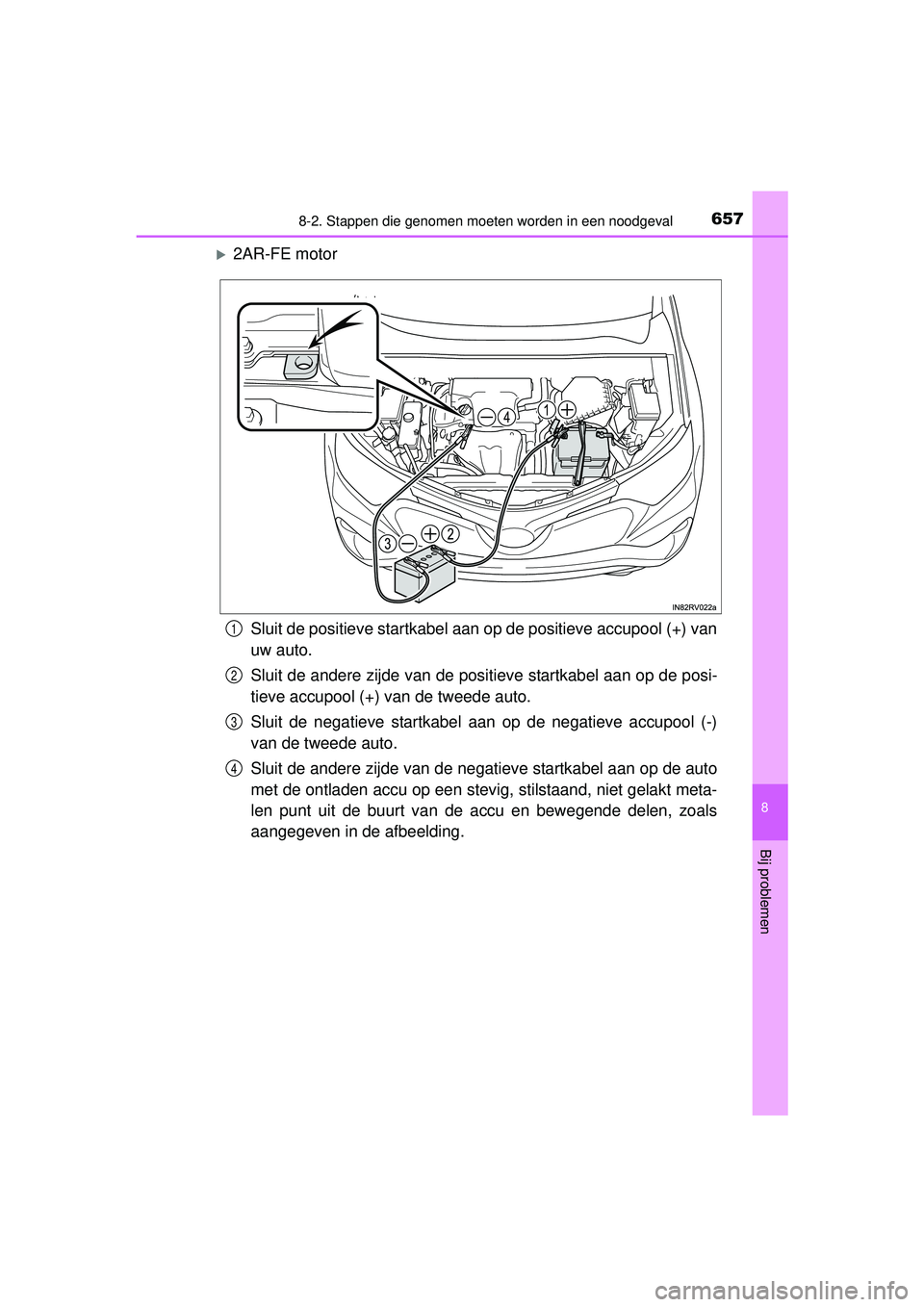

2AR-FE motorSluit de positieve startkabel aan op de positieve accupool (+) van
uw auto.
Sluit de andere zijde van de positi eve startkabel aan op de posi-
tieve accupool (+) van de tweede auto.
Sluit de negatieve startkabel aan op de negatieve accupool (-)
van de tweede auto.
Sluit de andere zijde van de n egatieve startkabel aan op de auto
met de ontladen accu op een stev ig, stilstaand, niet gelakt meta-
len punt uit de buurt van de accu en bewegende delen, zoals
aangegeven in de afbeelding.
1
2
3
4
RAV4_OM_OM42A45E_(EE).book Page 657 Tuesday, October 20, 2015 11:26 AM

6588-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)

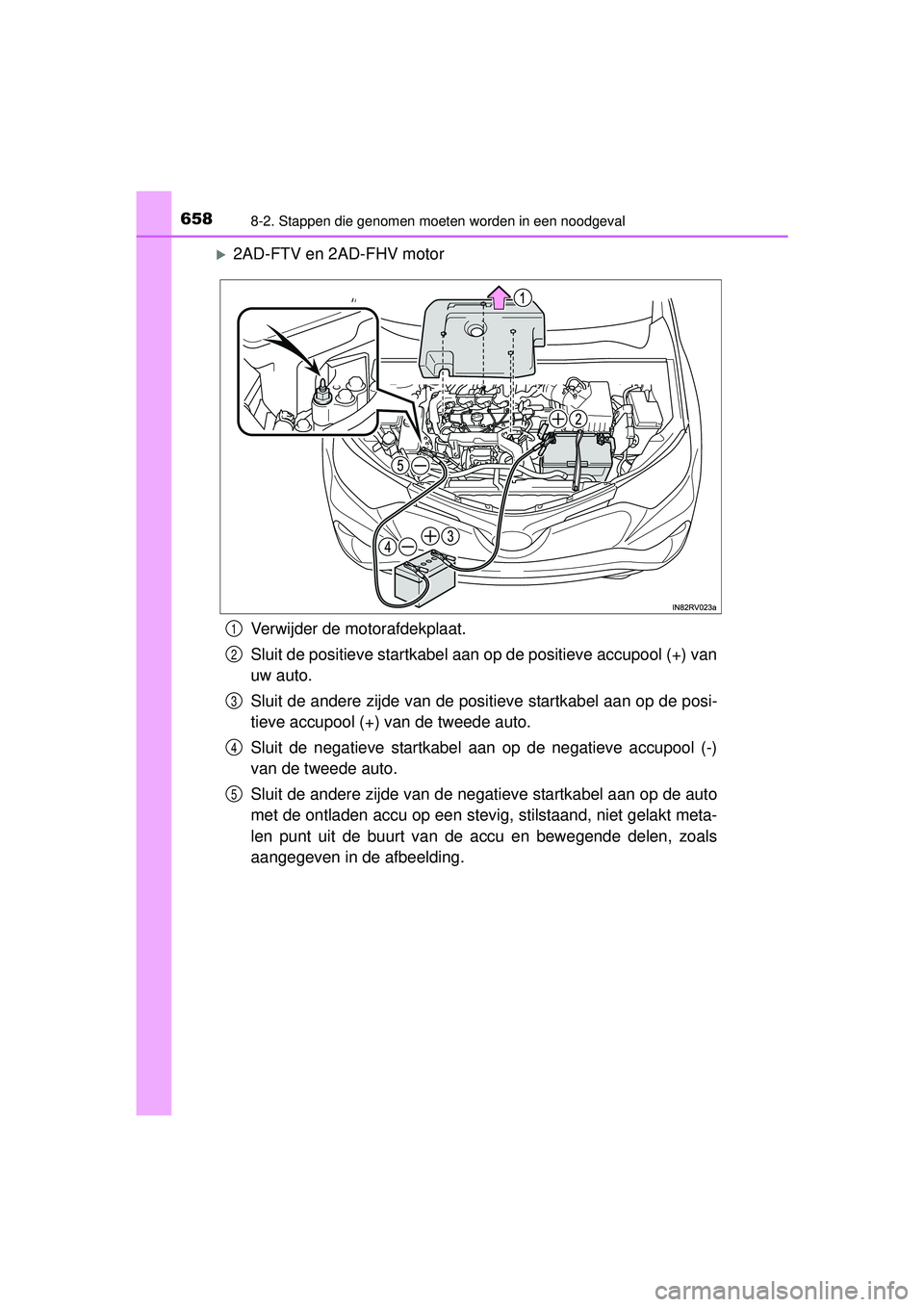

2AD-FTV en 2AD-FHV motorVerwijder de motorafdekplaat.
Sluit de positieve startkabel aan op de positieve accupool (+) van
uw auto.
Sluit de andere zijde van de positi eve startkabel aan op de posi-
tieve accupool (+) van de tweede auto.
Sluit de negatieve startkabel aan op de negatieve accupool (-)
van de tweede auto.
Sluit de andere zijde van de n egatieve startkabel aan op de auto
met de ontladen accu op een stev ig, stilstaand, niet gelakt meta-
len punt uit de buurt van de accu en bewegende delen, zoals
aangegeven in de afbeelding.
1
2
3
4
5
RAV4_OM_OM42A45E_(EE).book Page 658 Tuesday, October 20, 2015 11:26 AM

6598-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)

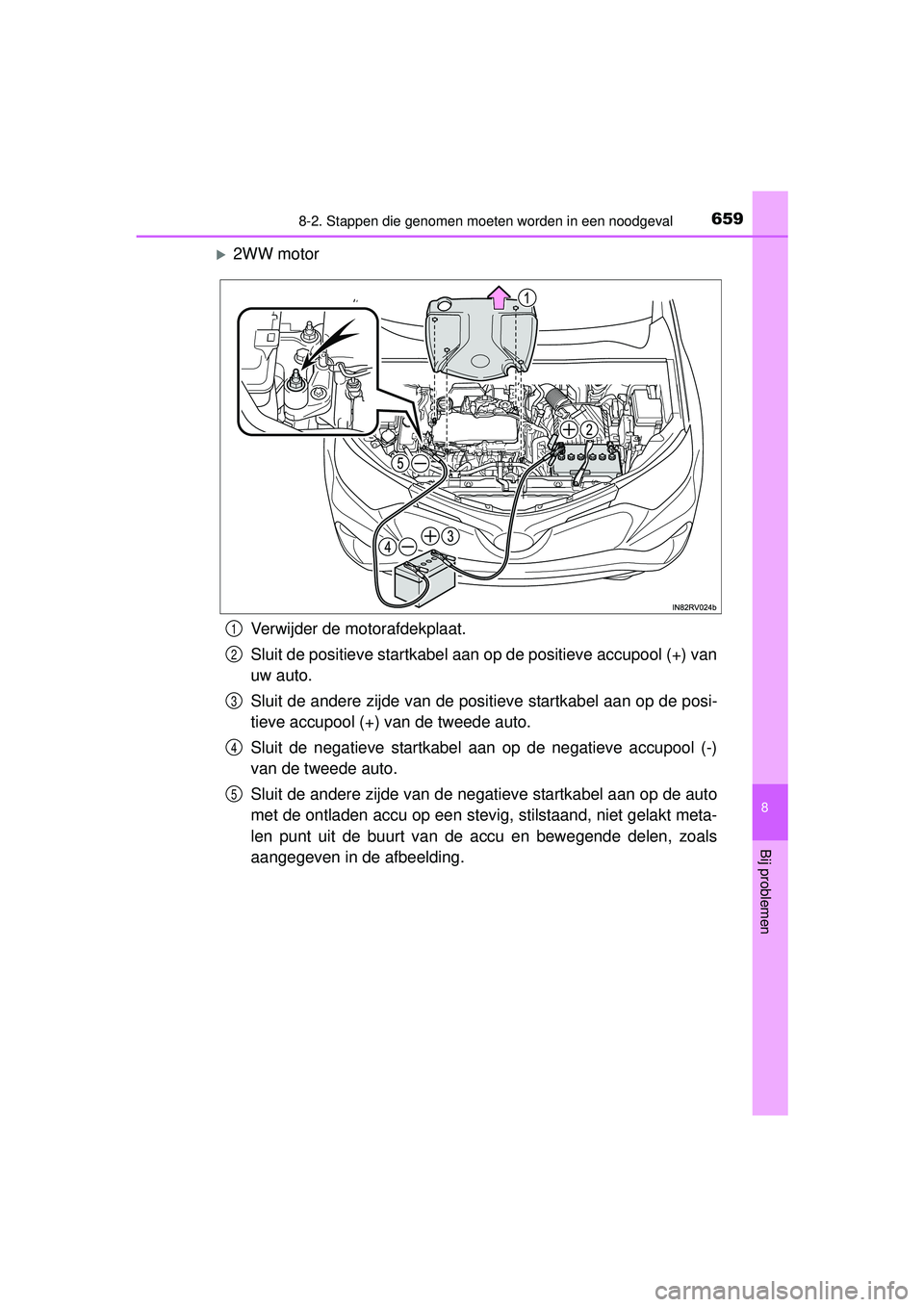

2WW motorVerwijder de motorafdekplaat.
Sluit de positieve startkabel aan op de positieve accupool (+) van
uw auto.
Sluit de andere zijde van de positi eve startkabel aan op de posi-
tieve accupool (+) van de tweede auto.
Sluit de negatieve startkabel aan op de negatieve accupool (-)
van de tweede auto.
Sluit de andere zijde van de n egatieve startkabel aan op de auto
met de ontladen accu op een stev ig, stilstaand, niet gelakt meta-
len punt uit de buurt van de accu en bewegende delen, zoals
aangegeven in de afbeelding.
1
2
3
4
5
RAV4_OM_OM42A45E_(EE).book Page 659 Tuesday, October 20, 2015 11:26 AM

6608-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)

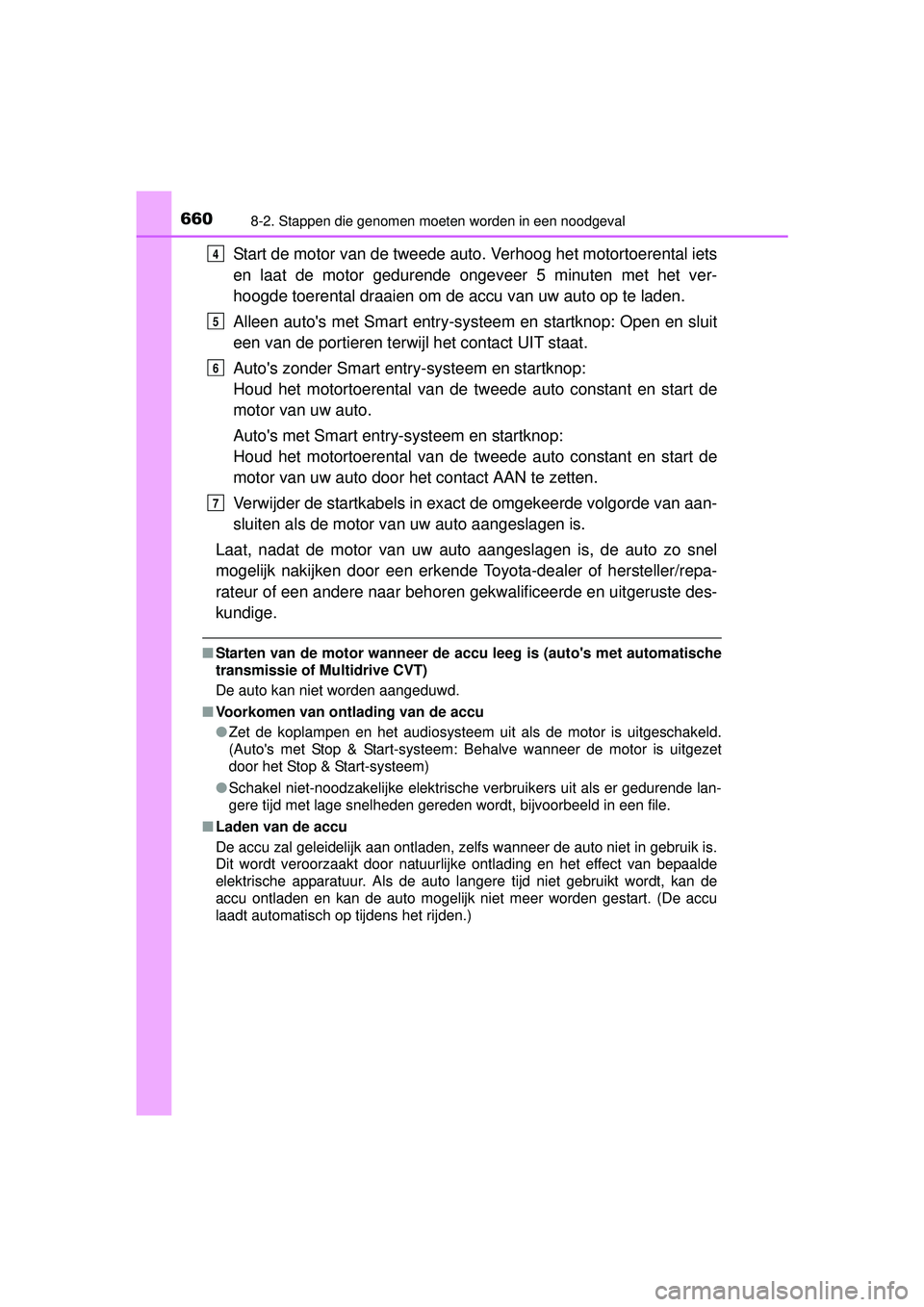

Start de motor van de tweede auto. Verhoog het motortoerental iets
en laat de motor gedurende ongeveer 5 minuten met het ver-
hoogde toerental draaien om de accu van uw auto op te laden.
Alleen auto's met Smart entry-systeem en startknop: Open en sluit
een van de portieren terwijl het contact UIT staat.
Auto's zonder Smart entry-systeem en startknop:
Houd het motortoerental van de tweede auto constant en start de
motor van uw auto.
Auto's met Smart entry-systeem en startknop:
Houd het motortoerental van de tweede auto constant en start de
motor van uw auto door het contact AAN te zetten.
Verwijder de startkabels in exact de omgekeerde volgorde van aan-
sluiten als de motor van uw auto aangeslagen is.
Laat, nadat de motor van uw auto aangeslagen is, de auto zo snel
mogelijk nakijken door een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
■ Starten van de motor wanneer de accu leeg is (auto's met automatische
transmissie of Multidrive CVT)
De auto kan niet worden aangeduwd.
■ Voorkomen van ontlading van de accu
●Zet de koplampen en het audiosysteem uit als de motor is uitgeschakeld.
(Auto's met Stop & Start-systeem: Behalve wanneer de motor is uitgezet
door het Stop & Start-systeem)
● Schakel niet-noodzakelijke elektrische verbruikers uit als er gedurende lan-
gere tijd met lage snelheden gereden wordt, bijvoorbeeld in een file.
■ Laden van de accu
De accu zal geleidelijk aan ontladen, zelfs wanneer de auto niet in gebruik is.
Dit wordt veroorzaakt door natuurlijke ontlading en het effect van bepaalde
elektrische apparatuur. Als de auto langere tijd niet gebruikt wordt, kan de
accu ontladen en kan de auto mogelijk niet meer worden gestart. (De accu
laadt automatisch op tijdens het rijden.)
4
5
6
7
