6819-1. Specificaties
RAV4_OM_OM42A45E_(EE)
9

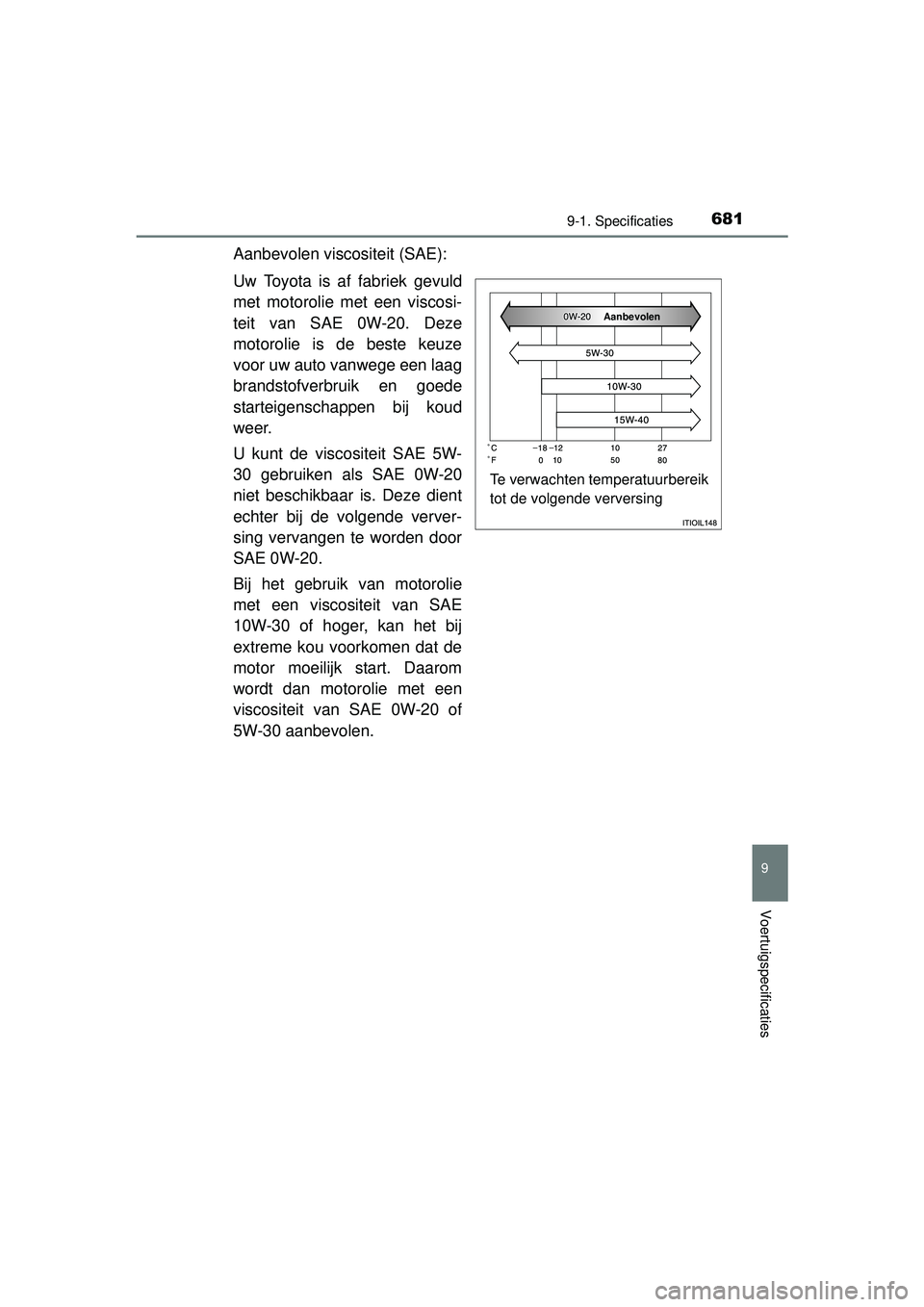

Voertuigspecificaties
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscosi-
teit van SAE 0W-20. Deze
motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
U kunt de viscositeit SAE 5W-
30 gebruiken als SAE 0W-20
niet beschikbaar is. Deze dient
echter bij de volgende verver-
sing vervangen te worden door
SAE 0W-20.
Bij het gebruik van motorolie
met een viscositeit van SAE
10W-30 of hoger, kan het bij
extreme kou voorkomen dat de
motor moeilijk start. Daarom
wordt dan motorolie met een
viscositeit van SAE 0W-20 of
5W-30 aanbevolen.
Te verwachten temperatuurbereik
tot de volgende verversing
Aanbevolen
RAV4_OM_OM42A45E_(EE).book Page 681 Tuesday, October 20, 2015 11:26 AM

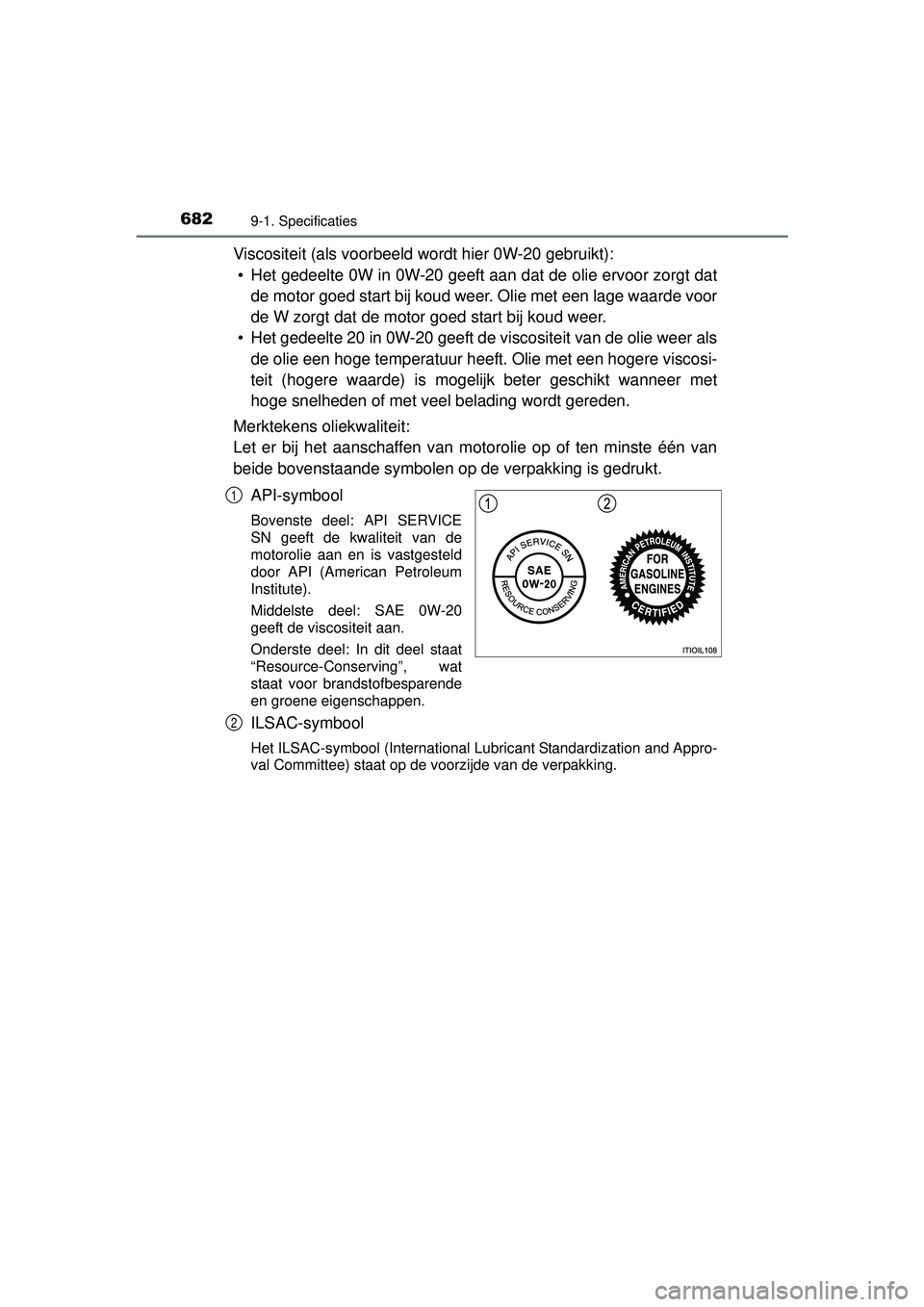

6829-1. Specificaties
RAV4_OM_OM42A45E_(EE)
Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt):• Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt dat de motor goed start bij koud weer. Olie met een lage waarde voor
de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van moto rolie op of ten minste één van
beide bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE
SN geeft de kwaliteit van de
motorolie aan en is vastgesteld
door API (American Petroleum
Institute).
Middelste deel: SAE 0W-20
geeft de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat
staat voor brandstofbesparende
en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.
1
2
RAV4_OM_OM42A45E_(EE).book Page 682 Tuesday, October 20, 2015 11:26 AM

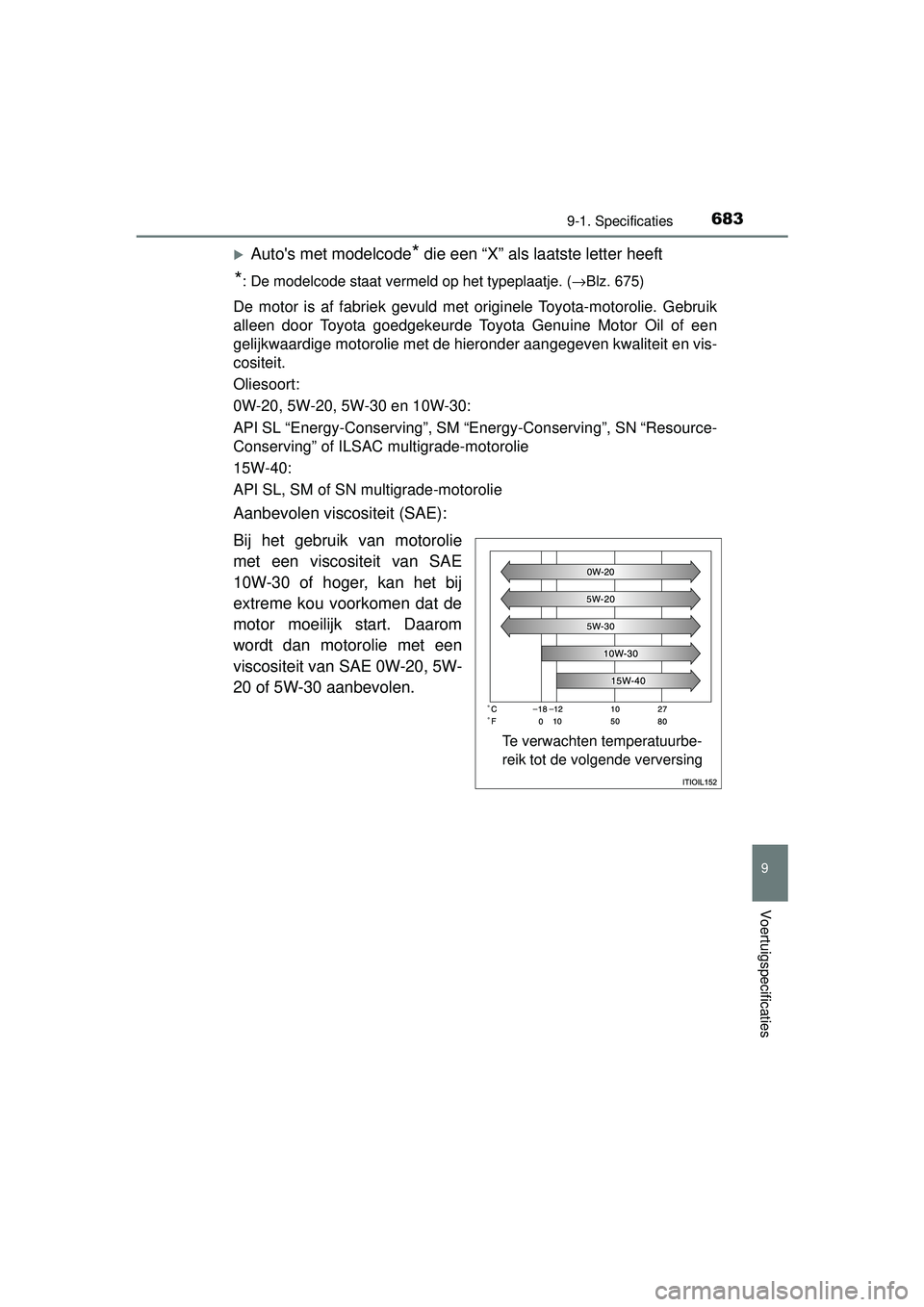

6839-1. Specificaties
RAV4_OM_OM42A45E_(EE)
9
Voertuigspecificaties
Auto's met modelcode* die een “X” als laatste letter heeft
*: De modelcode staat vermeld op het typeplaatje. (→Blz. 675)
De motor is af fabriek gevuld met originele Toyota-motorolie. Gebruik
alleen door Toyota goedgekeurde Toyota Genuine Motor Oil of een
gelijkwaardige motorolie met de hieronder aangegeven kwaliteit en vis-
cositeit.
Oliesoort:
0W-20, 5W-20, 5W-30 en 10W-30:
API SL “Energy-Conservi ng”, SM “Energy-Conserving”, SN “Resource-
Conserving” of ILSAC multigrade-motorolie
15W-40:
API SL, SM of SN multigrade-motorolie
Aanbevolen viscositeit (SAE):
Bij het gebruik van motorolie
met een viscositeit van SAE
10W-30 of hoger, kan het bij
extreme kou voorkomen dat de
motor moeilijk start. Daarom
wordt dan motorolie met een
viscositeit van SAE 0W-20, 5W-
20 of 5W-30 aanbevolen.
Te verwachten temperatuurbe-
reik tot de volgende verversing
RAV4_OM_OM42A45E_(EE).book Page 683 Tuesday, October 20, 2015 11:26 AM

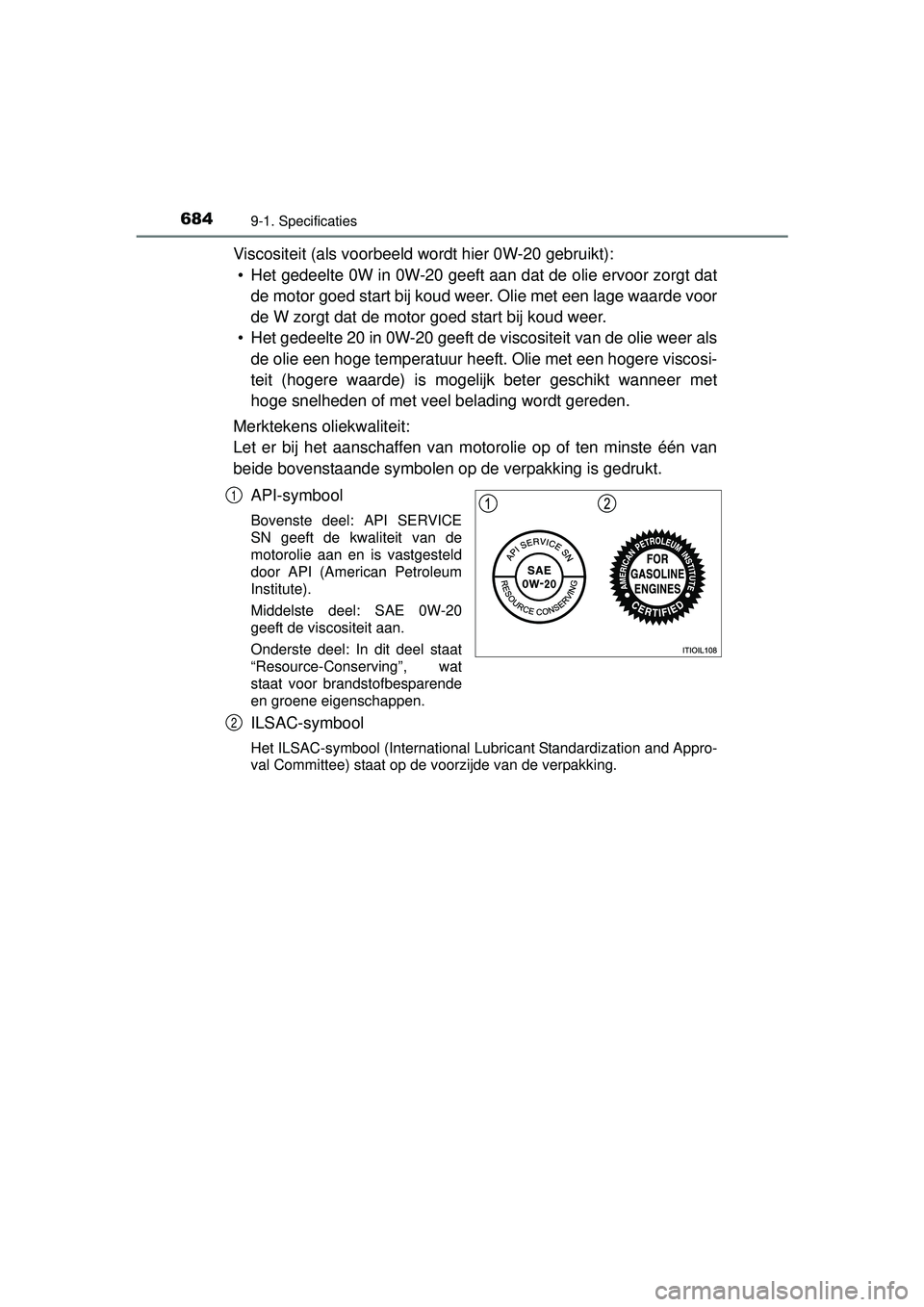

6849-1. Specificaties
RAV4_OM_OM42A45E_(EE)
Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt):• Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt dat de motor goed start bij koud weer. Olie met een lage waarde voor
de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van moto rolie op of ten minste één van
beide bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE
SN geeft de kwaliteit van de
motorolie aan en is vastgesteld
door API (American Petroleum
Institute).
Middelste deel: SAE 0W-20
geeft de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat
staat voor brandstofbesparende
en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.
1
2
RAV4_OM_OM42A45E_(EE).book Page 684 Tuesday, October 20, 2015 11:26 AM

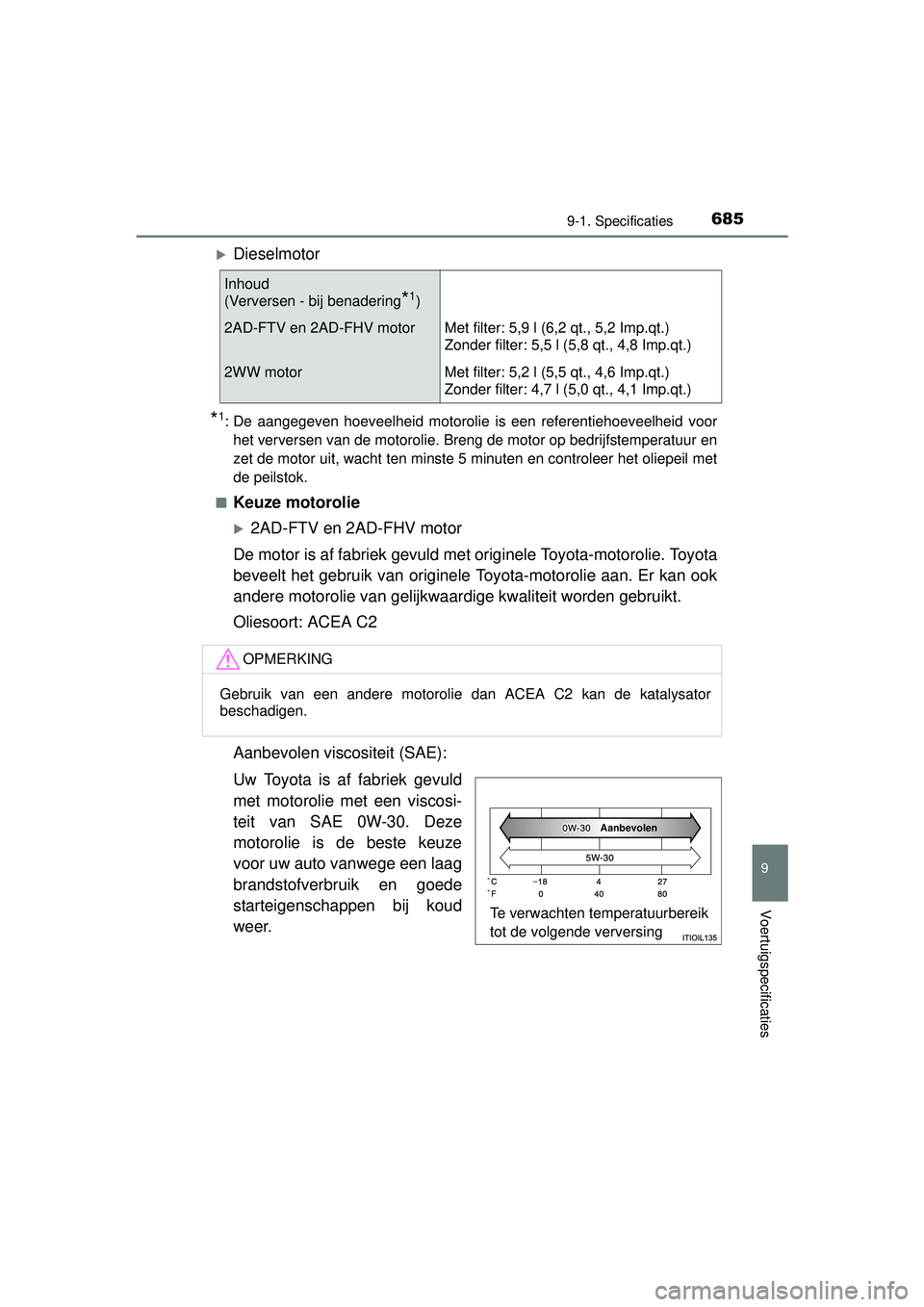

6859-1. Specificaties
RAV4_OM_OM42A45E_(EE)
9
Voertuigspecificaties
Dieselmotor
*1: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voorhet verversen van de motorolie. Breng de motor op bedrijfstemperatuur en
zet de motor uit, wacht ten minste 5 minuten en controleer het oliepeil met
de peilstok.
■
Keuze motorolie
2AD-FTV en 2AD-FHV motor
De motor is af fabriek gevuld met originele Toyota-motorolie. Toyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaardige kwaliteit worden gebruikt.
Oliesoort: ACEA C2
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscosi-
teit van SAE 0W-30. Deze
motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
Inhoud
(Verversen - bij benadering
*1)
2AD-FTV en 2AD-FHV motorMet filter: 5,9 l (6,2 qt., 5,2 Imp.qt.)
Zonder filter: 5,5 l (5,8 qt., 4,8 Imp.qt.)
2WW motorMet filter: 5,2 l (5,5 qt., 4,6 Imp.qt.)
Zonder filter: 4,7 l (5,0 qt., 4,1 Imp.qt.)
OPMERKING
Gebruik van een andere motorolie dan ACEA C2 kan de katalysator
beschadigen.
Aanbevolen
Te verwachten temperatuurbereik
tot de volgende verversing
RAV4_OM_OM42A45E_(EE).book Page 685 Tuesday, October 20, 2015 11:26 AM

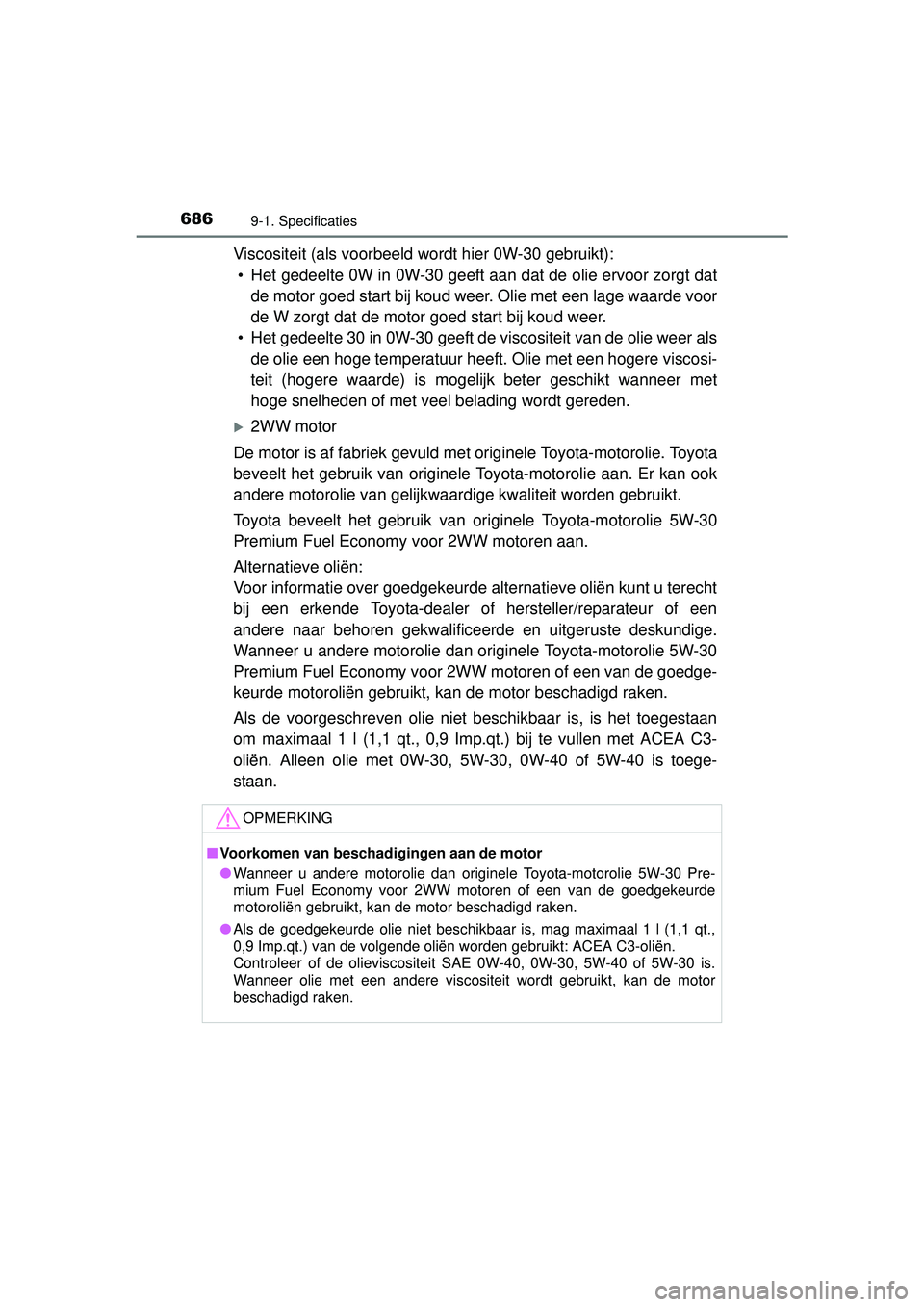

6869-1. Specificaties
RAV4_OM_OM42A45E_(EE)
Viscositeit (als voorbeeld wordt hier 0W-30 gebruikt):• Het gedeelte 0W in 0W-30 geeft aan dat de olie ervoor zorgt dat de motor goed start bij koud weer. Olie met een lage waarde voor
de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 30 in 0W-30 geeft de viscositeit van de olie weer als de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
2WW motor
De motor is af fabriek gevuld met originele Toyota-motorolie. Toyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaardige kwaliteit worden gebruikt.
Toyota beveelt het gebruik van originele Toyota-motorolie 5W-30
Premium Fuel Economy voor 2WW motoren aan.
Alternatieve oliën:
Voor informatie over goedgekeurde alternatieve oliën kunt u terecht
bij een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
Wanneer u andere motorolie dan originele Toyota-motorolie 5W-30
Premium Fuel Economy voor 2WW motoren of een van de goedge-
keurde motoroliën gebruikt, kan de motor beschadigd raken.
Als de voorgeschreven olie niet beschikbaar is, is het toegestaan
om maximaal 1 l (1,1 qt., 0,9 Imp.qt.) bij te vullen met ACEA C3-
oliën. Alleen olie met 0W-30, 5W-30, 0W-40 of 5W-40 is toege-
staan.
OPMERKING
■ Voorkomen van beschadigingen aan de motor
● Wanneer u andere motorolie dan originele Toyota-motorolie 5W-30 Pre-
mium Fuel Economy voor 2WW motoren of een van de goedgekeurde
motoroliën gebruikt, kan de motor beschadigd raken.
● Als de goedgekeurde olie niet beschikbaar is, mag maximaal 1 l (1,1 qt.,
0,9 Imp.qt.) van de volgende oliën worden gebruikt: ACEA C3-oliën\
.
Controleer of de olieviscositeit SAE 0W-40, 0W-30, 5W-40 of 5W-30 is.
Wanneer olie met een andere viscositeit wordt gebruikt, kan de motor
beschadigd raken.
RAV4_OM_OM42A45E_(EE).book Page 686 Tuesday, October 20, 2015 11:26 AM

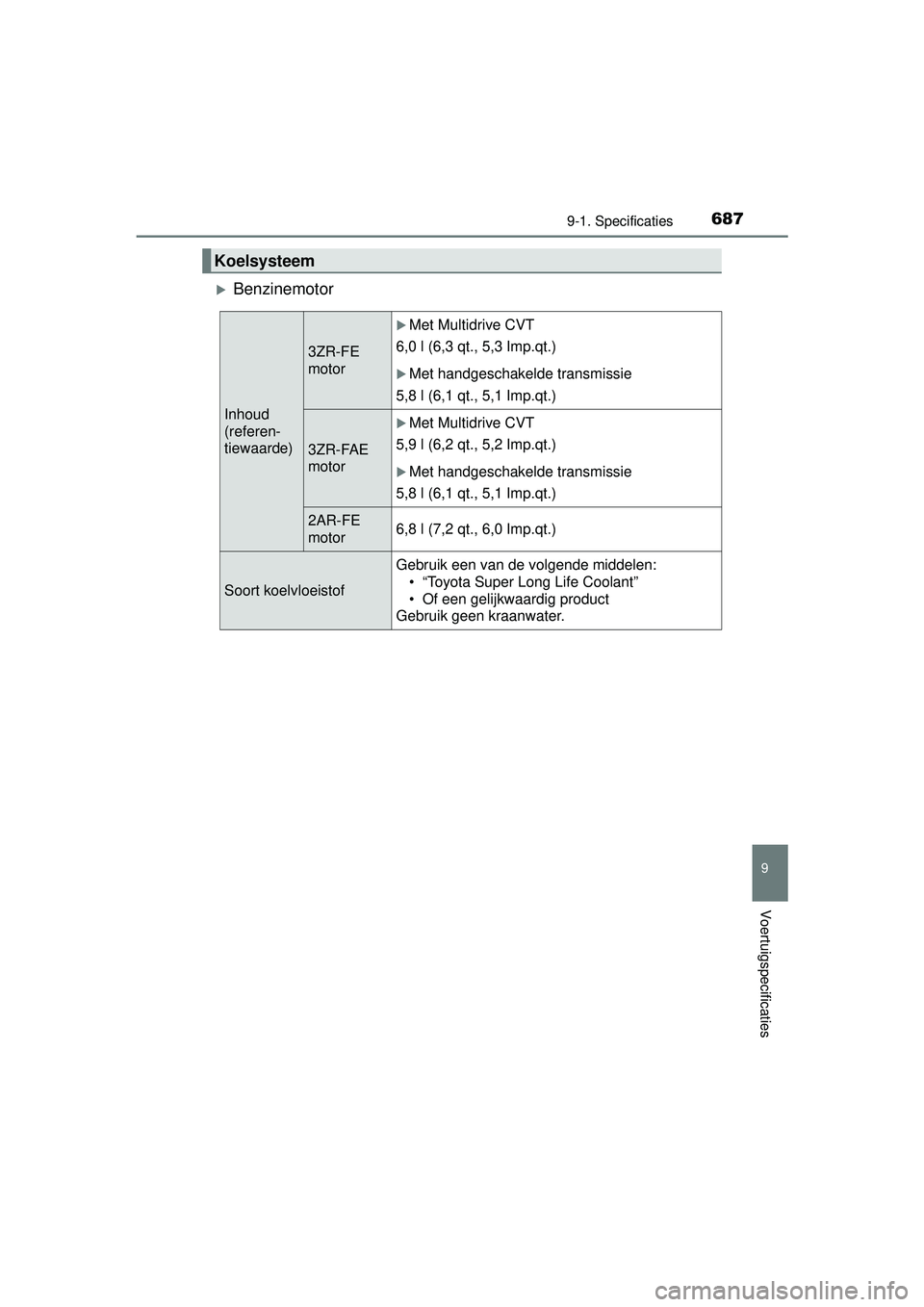

6879-1. Specificaties
RAV4_OM_OM42A45E_(EE)
9
Voertuigspecificaties
Benzinemotor
Koelsysteem
Inhoud
(referen-
tiewaarde)
3ZR-FE
motor
Met Multidrive CVT
6,0 l (6,3 qt., 5,3 Imp.qt.)
Met handgeschakelde transmissie
5,8 l (6,1 qt., 5,1 Imp.qt.)
3ZR-FAE
motor
Met Multidrive CVT
5,9 l (6,2 qt., 5,2 Imp.qt.)
Met handgeschakelde transmissie
5,8 l (6,1 qt., 5,1 Imp.qt.)
2AR-FE
motor6,8 l (7,2 qt., 6,0 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen: • “Toyota Super Long Life Coolant”
• Of een gelijkwaardig product
Gebruik geen kraanwater.
RAV4_OM_OM42A45E_(EE).book Page 687 Tuesday, October 20, 2015 11:26 AM

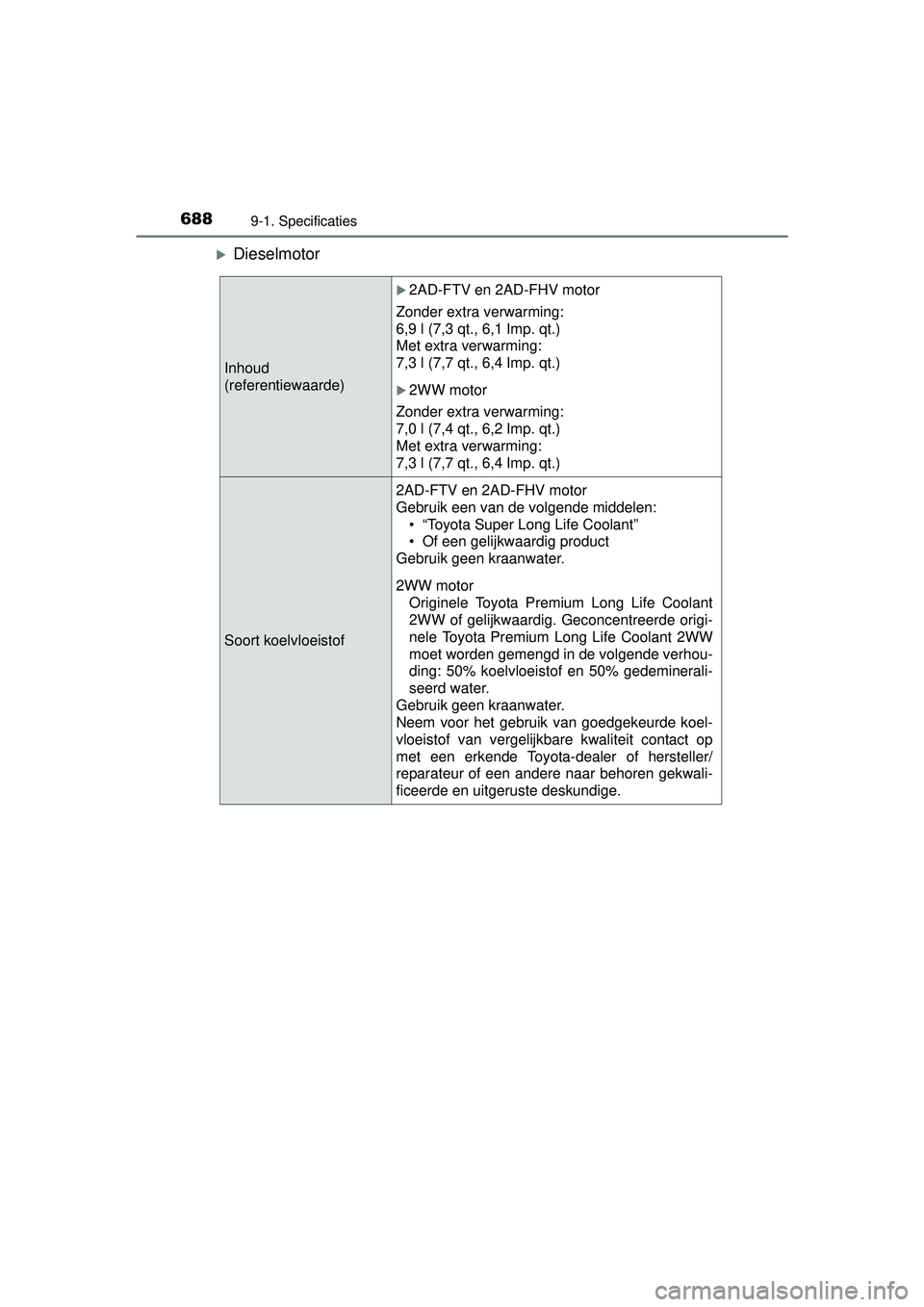

6889-1. Specificaties
RAV4_OM_OM42A45E_(EE)
Dieselmotor
Inhoud
(referentiewaarde)
2AD-FTV en 2AD-FHV motor
Zonder extra verwarming:
6,9 l (7,3 qt., 6,1 Imp. qt.)
Met extra verwarming:
7,3 l (7,7 qt., 6,4 Imp. qt.)
2WW motor
Zonder extra verwarming:
7,0 l (7,4 qt., 6,2 Imp. qt.)
Met extra verwarming:
7,3 l (7,7 qt., 6,4 Imp. qt.)
Soort koelvloeistof
2AD-FTV en 2AD-FHV motor
Gebruik een van de volgende middelen: • “Toyota Super Long Life Coolant”
• Of een gelijkwaardig product
Gebruik geen kraanwater.
2WW motor Originele Toyota Premium Long Life Coolant
2WW of gelijkwaardig. Geconcentreerde origi-
nele Toyota Premium Long Life Coolant 2WW
moet worden gemengd in de volgende verhou-
ding: 50% koelvloeistof en 50% gedeminerali-
seerd water.
Gebruik geen kraanwater.
Neem voor het gebruik van goedgekeurde koel-
vloeistof van vergelijkbare kwaliteit contact op
met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
RAV4_OM_OM42A45E_(EE).book Page 688 Tuesday, October 20, 2015 11:26 AM

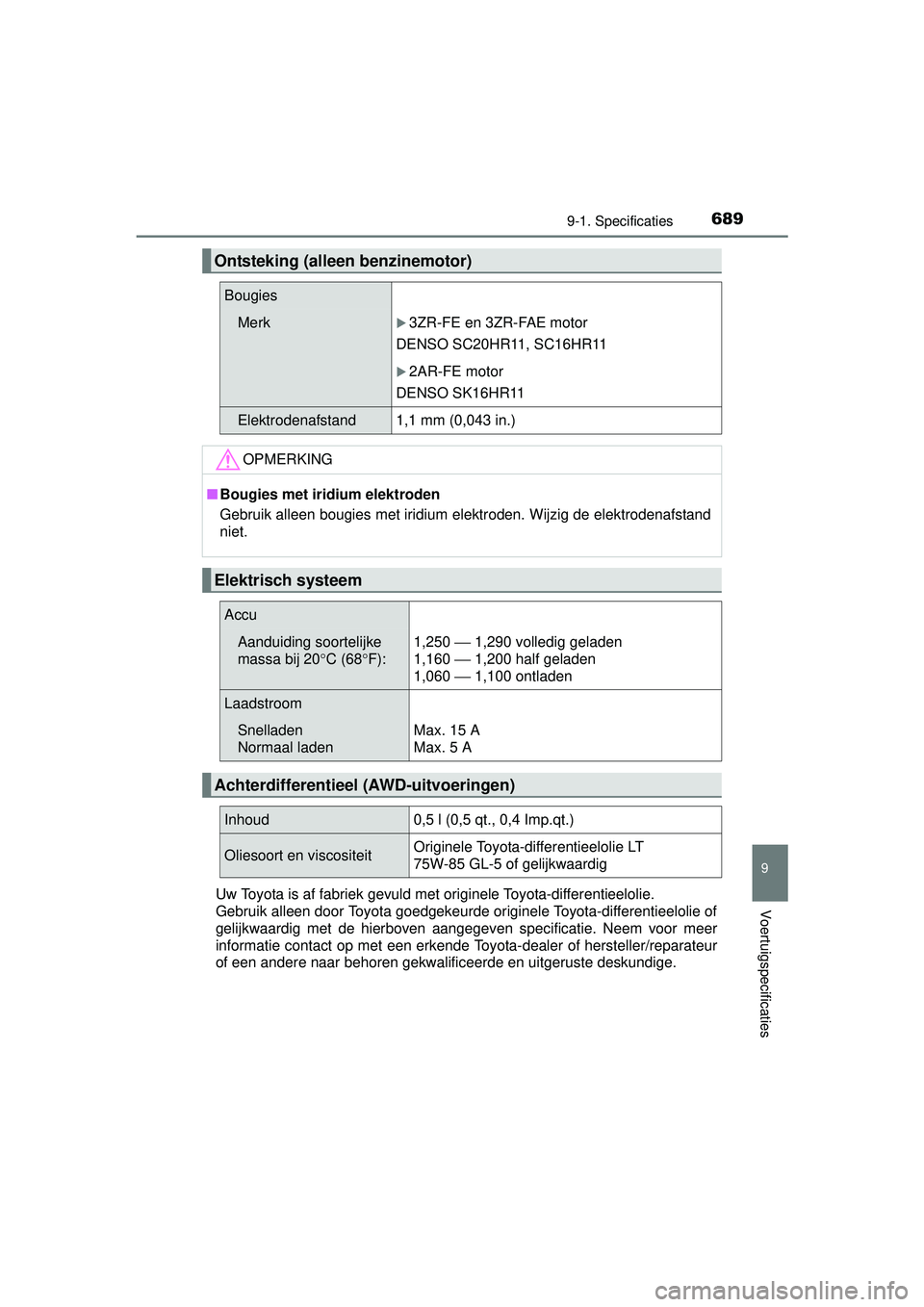

6899-1. Specificaties
RAV4_OM_OM42A45E_(EE)
9
VoertuigspecificatiesUw Toyota is af fabriek gevuld met originele Toyota-differentieelolie.
Gebruik alleen door Toyota goedgekeurde originele Toyota-differentieelolie of
gelijkwaardig met de hierboven aangegeven specificatie. Neem voor meer
informatie contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Ontsteking (alleen benzinemotor)
Bougies
Merk3ZR-FE en 3ZR-FAE motor
DENSO SC20HR11, SC16HR11
2AR-FE motor
DENSO SK16HR11
Elektrodenafstand1,1 mm (0,043 in.)
OPMERKING
■ Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektrodenafstand
niet.
Elektrisch systeem
Accu
Aanduiding soortelijke
massa bij 20 °C (68 °F):1,250 ⎯ 1,290 volledig geladen
1,160
⎯ 1,200 half geladen
1,060
⎯ 1,100 ontladen
Laadstroom
Snelladen
Normaal ladenMax. 15 A
Max. 5 A
Achterdifferentieel (AWD-uitvoeringen)
Inhoud0,5 l (0,5 qt., 0,4 Imp.qt.)
Oliesoort en viscositeitOriginele Toyota-differentieelolie LT
75W-85 GL-5 of gelijkwaardig
RAV4_OM_OM42A45E_(EE).book Page 689 Tuesday, October 20, 2015 11:26 AM

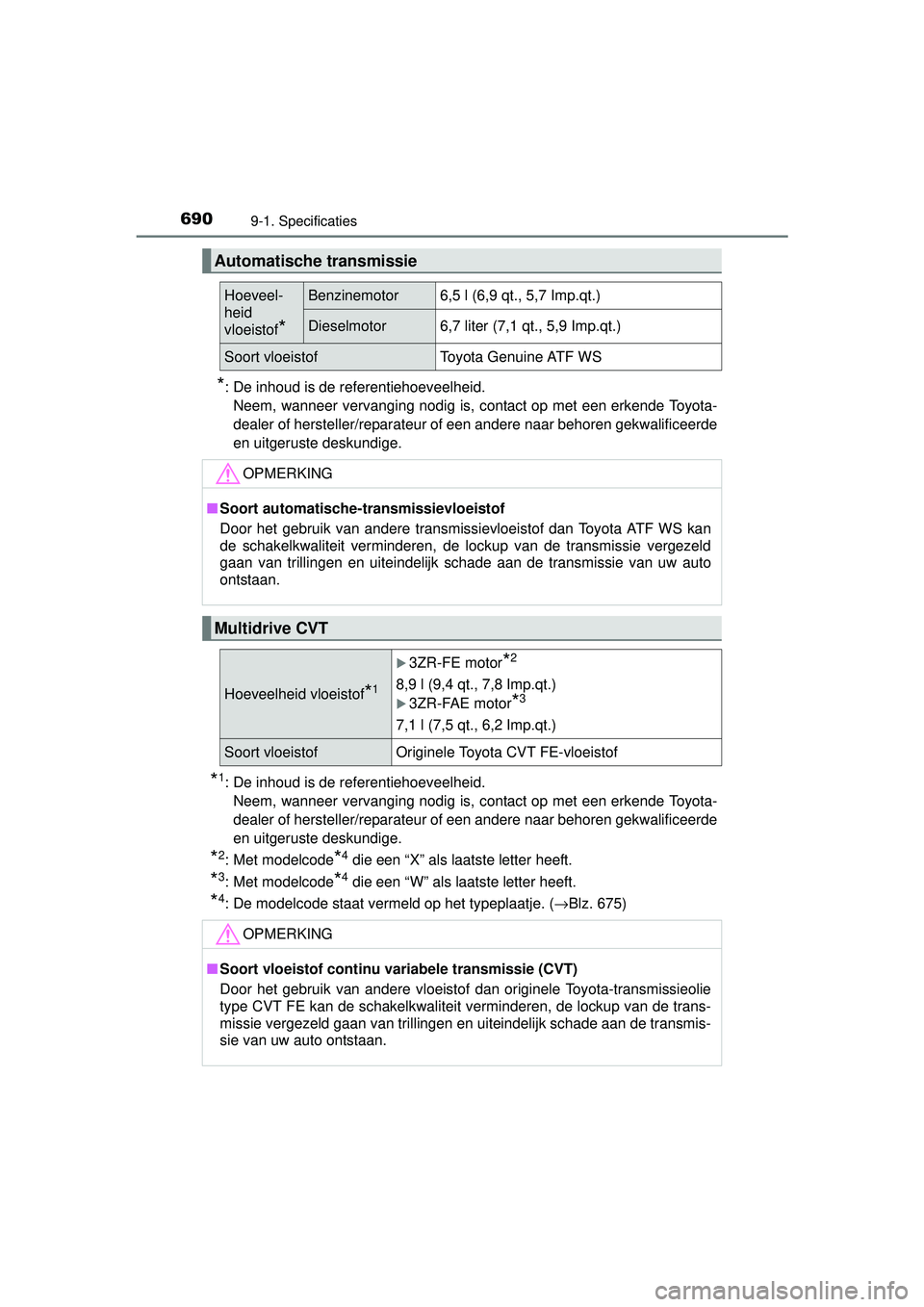

6909-1. Specificaties
RAV4_OM_OM42A45E_(EE)
*: De inhoud is de referentiehoeveelheid.Neem, wanneer vervanging nodig is, contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
*1: De inhoud is de referentiehoeveelheid.Neem, wanneer vervanging nodig is, contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
*2: Met modelcode*4 die een “X” als laatste letter heeft.
*3: Met modelcode*4 die een “W” als laatste letter heeft.
*4: De modelcode staat vermeld op het typeplaatje. ( →Blz. 675)
Automatische transmissie
Hoeveel-
heid
vloeistof
*
Benzinemotor6,5 l (6,9 qt., 5,7 Imp.qt.)
Dieselmotor6,7 liter (7,1 qt., 5,9 Imp.qt.)
Soort vloeistofToyota Genuine ATF WS
OPMERKING
■Soort automatische-transmissievloeistof
Door het gebruik van andere transmissiev loeistof dan Toyota ATF WS kan
de schakelkwaliteit verminderen, de lockup van de transmissie vergezeld
gaan van trillingen en uiteindelijk schade aan de transmissie van uw auto
ontstaan.
Multidrive CVT
Hoeveelheid vloeistof*1
3ZR-FE motor*2
8,9 l (9,4 qt., 7,8 Imp.qt.)
3ZR-FAE motor*3
7,1 l (7,5 qt., 6,2 Imp.qt.)
Soort vloeistofOriginele Toyota CVT FE-vloeistof
OPMERKING
■ Soort vloeistof continu variabele transmissie (CVT)
Door het gebruik van andere vloeistof dan originele Toyota-transmissieolie
type CVT FE kan de schakelkwaliteit verminderen, de lockup van de trans-
missie vergezeld gaan van trillingen en uiteindelijk schade aan de transmis-
sie van uw auto ontstaan.
RAV4_OM_OM42A45E_(EE).book Page 690 Tuesday, October 20, 2015 11:26 AM
