óSilniki 2AD-FTV i 2AD-FHV
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie521
7
Obs∏uga techniczna i konserwacja
Skrzynki bezpieczników
(
S. 563)
Zbiornik wyrównawczy
w uk∏adzie ch∏odzenia silnika
(
S. 528)
Korek wlewu oleju do silnika
(
S. 525)
Filtr paliwa (
S. 536)
Akumulator (
S. 530)Ch∏odnica silnika (
S. 529)
Ch∏odnica powietrza
do∏adowujàcego (
S. 529)
Skraplacz (
S. 529)
Elektryczne wentylatory
ch∏odnicy
Miarka poziomu oleju
silnikowego (
S. 523)
Zbiornik p∏ynu do spryskiwaczy
(
S. 534)
52 RAV4_OM42B22E 12/11/15 10:04 Page 521 (Black plate)

óSilnik 2WW
5227-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Skrzynki bezpieczników
(
S. 563)
Zbiornik wyrównawczy
w uk∏adzie ch∏odzenia silnika
(
S. 528)
Korek wlewu oleju do silnika
(
S. 525)
Filtr paliwa (
S. 536)
Akumulator (
S. 530)Ch∏odnica silnika (
S. 529)
Ch∏odnica powietrza
do∏adowujàcego (
S. 529)
Skraplacz (
S. 529)
Elektryczne wentylatory
ch∏odnicy
Miarka poziomu oleju
silnikowego (
S. 523)
Zbiornik p∏ynu do spryskiwaczy
(
S. 534)
52 RAV4_OM42B22E 12/11/15 10:04 Page 522 (Black plate)

Silnik 1ND-TVSilnik 1WW
Poziom oleju sprawdza si´ za pomocà miarki przy wy∏àczonym silni-
ku, gdy jest on rozgrzany do temperatury roboczej.
Sprawdzanie poziomu oleju w silniku
Zaparkowaç samochód w miejscu o równym, poziomym pod∏o˝u.
Rozgrzaç silnik, a nast´pnie po jego wy∏àczeniu odczekaç mini-
mum 5 minut, umo˝liwiajàc Êciekni´cie oleju na spód silnika.
Wyciàgnàç miark´, trzymajàc szmatk´ pod jej koƒcówkà.
óSilniki 3ZR-FE i 3ZR-FAEóSilnik 2AR-FE
óSilniki 2AD-FTV i 2AD-FHVóSilnik 2WW
Wytrzeç miark´ do sucha.
3
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie523
7
Obs∏uga techniczna i konserwacja
Olej w silniku
52 RAV4_OM42B22E 12/11/15 10:04 Page 523 (Black plate)

Miarka p∏aska i miarka z wypustkami typ B: Z powrotem wsunàç
ca∏kowicie miark´.
Miarka z wypustkami typ A:
Z powrotem wsunàç ca∏kowi-
cie miark´ z wypustkami (
na ilustracji) skierowanymi
w kierunku silnika.
Ponownie wyciàgnàç miark´ i, trzymajàc szmatk´ pod jej koƒcówkà,
odczytaç poziom oleju.
Poziom minimalny
Poziom prawid∏owy
Poziom maksymalny
óMiarka p∏askaóMiarka z wypustkami typ A
óMiarka z wypustkami typ B
Kszta∏t miarki mo˝e si´ ró˝niç w zale˝noÊci od typu samochodu
lub typu silnika.
Wytrzeç miark´ do sucha i wsunàç jà ca∏kowicie z powrotem.
6
5
4
5247-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Strona pomiarowa
52 RAV4_OM42B22E 12/11/15 10:04 Page 524 (Black plate)

Dolewanie oleju
Je˝eli Êlad oleju jest poni˝ej lub prawie na poziomie kreski oznacza-
jàcej poziom minimalny, dolaç oleju silnikowego takiego samego
rodzaju, jaki znajduje si´ w silniku.
óSilniki 3ZR-FE i 3ZR-FAEóSilnik 2AR-FE
óSilniki 2AD-FTV i 2AD-FHVóSilnik 2WW
Przed dolaniem oleju nale˝y sprawdziç jego rodzaj oraz przygotowaç
potrzebne narz´dzia.
Zdjàç korek wlewu oleju, odkr´cajàc go w kierunku przeciwnym do
ruchu wskazówek zegara.
Dolewaç olej ma∏ymi porcjami, kontrolujàc jego poziom za pomocà
miarki.
Na∏o˝yç korek wlewu oleju i dokr´ciç zgodnie z ruchem wskazówek
zegara.
3
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie525
7
Obs∏uga techniczna i konserwacja
Gatunek olejuS. 680
Narz´dziaCzysty lejek IloÊç oleju
(poziom
minimalny
poziom
maksymalny)Wersje z silnikiem
o zap∏onie iskrowym
Wersje z silnikiem
o zap∏onie samoczynnym1,5 L
óSilniki 2AD-FTV i 2AD-FHV
1,6 L
óSilnik 2WW
1,2 L
52 RAV4_OM42B22E 12/11/15 10:04 Page 525 (Black plate)

Zu˝ycie oleju silnikowego
Podczas jazdy zu˝ywana jest pewna iloÊç oleju silnikowego. W nast´pujàcych
sytuacjach zu˝ycie oleju mo˝e wzrosnàç, a olej trzeba b´dzie uzupe∏niç po-
mi´dzy przeglàdami okresowymi.
Gdy silnik jest nowy, np. bezpoÊrednio po zakupie samochodu lub po wy-
mianie silnika.
Je˝eli zostanie u˝yty olej o niskiej jakoÊci lub o niew∏aÊciwej lepkoÊci.
Podczas jazdy z du˝ymi pr´dkoÊciami lub z du˝ym obcià˝eniem, podczas
holowania lub podczas cz´stego przyspieszania i hamowania.
Je˝eli silnik pracuje przez d∏u˝szy czas na biegu ja∏owym lub podczas cz´stej
jazdy w ruchu ulicznym o du˝ym nat´˝eniu.
Po wymianie oleju w silniku (wersje z silnikiem o zap∏onie samoczynnym)
Konieczne jest wyzerowanie uk∏adu kontrolnego wymiany oleju. W tym celu
nale˝y wykonaç nast´pujàce czynnoÊci:
Naciskajàc przycisk lub prze∏àcznika sterowania zespo∏em wskaêników,
na wyÊwietlaczu wielofunkcyjnym wybraç .
Naciskajàc przycisk lub prze∏àcznika sterowania zespo∏em wskaê-
ników, wybraç „Vehicle Settings” i nacisnàç przycisk .
Naciskajàc przycisk lub prze∏àcznika sterowania zespo∏em wskaê-
ników, wybraç „Oil Maintenance” i nacisnàç przycisk .
Wybraç „Yes” i nacisnàç przycisk .
4
3
2
1
5267-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
52 RAV4_OM42B22E 12/11/15 10:04 Page 526 (Black plate)

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie527
7
Obs∏uga techniczna i konserwacja
Zu˝yty olej silnikowy
Zu˝yty olej silnikowy zawiera potencjalnie niebezpieczne dla zdrowia
zwiàzki, mogàce wywo∏ywaç podra˝nienia lub choroby skóry, np. stany
zapalne lub nowotwory skóry. Dlatego nale˝y uwa˝aç, aby nie nara˝aç si´
na zbyt d∏ugi lub zbyt cz´sty kontakt z przepracowanym olejem. Plamy
oleju na r´kach mo˝na usuwaç, myjàc je dok∏adnie myd∏em i wodà.
Zu˝ytego oleju silnikowego oraz filtrów oleju nale˝y pozbywaç si´ w bez-
pieczny i zgodny z przepisami sposób, z zachowaniem wymogów ochro-
ny Êrodowiska. Nie wolno wrzucaç filtrów do zwyk∏ych pojemników na
Êmieci, wylewaç oleju do kanalizacji ani rozlewaç go na ziemi.
W celu uzyskania informacji, na temat sposobów przekazywania do
wtórnego przetworzenia oraz miejsc sk∏adowania przepracowanych ole-
jów silnikowych i filtrów, najlepiej skontaktowaç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub innym najbli˝szym warsztatem samochodowym.
Nie pozostawiaç zu˝ytego oleju w miejscach, do których majà dost´p
dzieci.
W celu unikni´cia ryzyka powa˝nego uszkodzenia silnika
Poziom oleju w silniku nale˝y regularnie kontrolowaç.
Podczas wymiany oleju silnikowego
Nie dopuszczaç do rozlania oleju na elementy samochodu.
Nie wlewaç oleju powy˝ej poziomu maksymalnego, poniewa˝ jest to
szkodliwe dla silnika.
Po ka˝dym dolaniu oleju sprawdziç jego poziom za pomocà miarki.
Korek wlewu oleju powinien byç prawid∏owo dokr´cony.
W celu unikni´cia ryzyka uszkodzenia silnika (wersje z silnikiem o za-
p∏onie samoczynnym)
S. 685, 686
52 RAV4_OM42B22E 12/11/15 10:04 Page 527 (Black plate)

Gdy silnik jest zimny, poziom p∏ynu powinien mieÊciç si´ pomi´dzy
kreskami „FULL” i „LOW” na zbiorniku wyrównawczym.
Zakr´tka zbiornika
Poziom wysoki „FULL”
Poziom niski „LOW”
Gdy poziom p∏ynu w uk∏adzie
ch∏odzenia si´ga kreski „LOW”
lub poni˝ej, nale˝y dolaç p∏ynu
do poziomu „FULL”. (
S. 664)
Dobór p∏ynu ch∏odzàcego
óZ wyjàtkiem wersji z silnikiem 2WW
„Toyota Super Long Life Coolant” lub podobnej jakoÊci niskokrzepnàcy roztwór
na bazie glikolu etylenowego, niezawierajàcy krzemianów, amin, azotynów ani
boranów, wytwarzany z wykorzystaniem technologii wysoce trwa∏ych hybrydo-
wych kwasów organicznych.
P∏yn „Toyota Super Long Life Coolant” jest gotowym do u˝ytku roztworem, za-
wierajàcym 50% koncentratu niskokrzepnàcego i 50% wody dejonizowanej.
(Zakres stosowania: do -35°C.)
óWersje z silnikiem 2WW
„Toyota Genuine Premium Long Life Coolant 2WW” lub jego odpowiednik.
St´˝ony roztwór „Toyota Genuine Premium Long Life Coolant 2WW” nale˝y
zawsze wymieszaç w proporcjach 50% p∏ynu ch∏odzàcego i 50% wody dejo-
nizowanej. (Zakres stosowania: do -35°C.)
W celu uzyskania szczegó∏owych informacji dotyczàcych p∏ynu ch∏odzàcego
nale˝y zwróciç si´ do autoryzowanej stacji obs∏ugi Toyoty lub innego specja-
listycznego warsztatu.
Gdy w krótkim czasie po uzupe∏nieniu poziom p∏ynu ch∏odzàcego ponow-
nie spada
Obejrzeç ch∏odnic´, przewody elastyczne, zakr´tk´ zbiornika wyrównawczego,
kurek spustowy i pomp´ w uk∏adzie ch∏odzenia silnika.
Je˝eli nie ma Êladów wycieków, nale˝y zleciç autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu warsztatowi sprawdzenie szczelnoÊci
ciÊnieniowej korka ch∏odnicy oraz szczelnoÊci uk∏adu ch∏odzenia silnika.
5287-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
P∏yn w uk∏adzie ch∏odzenia silnika
52 RAV4_OM42B22E 12/11/15 10:04 Page 528 (Black plate)

Nale˝y sprawdzaç stan ch∏odnicy silnika, skraplacza i ch∏odnicy po-
wietrza do∏adowujàcego (wersje z silnikiem o zap∏onie samoczynnym)
oraz usuwaç z nich jakiekolwiek zabrudzenia.
Je˝eli którykolwiek z tych elementów ulegnie silnemu zabrudzeniu,
a tak˝e w razie braku pewnoÊci co do jego stanu, nale˝y zwróciç si´
do autoryzowanej stacji obs∏ugi Toyoty lub innego specjalistycznego
warsztatu w celu sprawdzenia.
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie529
7
Obs∏uga techniczna i konserwacja
Gdy silnik jest goràcy
Nie nale˝y odkr´caç zakr´tki zbiornika wyrównawczego w uk∏adzie ch∏o-
dzenia silnika.
Podczas odkr´cania zakr´tki wlewu zbiornika wyrównawczego, na skutek
panujàcego wewnàtrz uk∏adu ch∏odzenia silnika wysokiego ciÊnienia, mo˝e
zostaç wypchni´ty goràcy p∏yn ch∏odzàcy, gro˝àc powa˝nymi obra˝eniami
cia∏a, takimi jak np. poparzenie.
Gdy silnik jest goràcy
Nie nale˝y dotykaç ch∏odnicy silnika, skraplacza ani ch∏odnicy powietrza
do∏adowujàcego, poniewa˝ grozi to powa˝nymi obra˝eniami cia∏a, takimi
jak np. poparzenie.
Podczas dolewania p∏ynu do uk∏adu ch∏odzenia silnika
P∏yn ch∏odzàcy nie jest ani samà wodà, ani nierozcieƒczonym koncentratem
niskokrzepnàcym. Nale˝y przestrzegaç prawid∏owej proporcji koncentratu
niskokrzepnàcego i wody, aby zachowaç odpowiednie w∏asnoÊci smarujàce,
antykorozyjne i odprowadzania ciep∏a. Zapoznaç si´ z zaleceniami podanymi
na opakowaniu produktu.
W razie rozlania p∏ynu
Âlady p∏ynu zmyç wodà, zapobiegajàc uszkodzeniu zalanej cz´Êci lub po-
wierzchni lakierowanej.
Ch∏odnica, skraplacz i ch∏odnica powietrza do∏adowujàcego
52 RAV4_OM42B22E 12/11/15 10:04 Page 529 (Black plate)

Sprawdziç akumulator w nast´pujàcy sposób:
Symbole ostrzegawcze
Znaczenie symboli znajdujàcych si´ w górnej cz´Êci akumulatora
jest nast´pujàce:

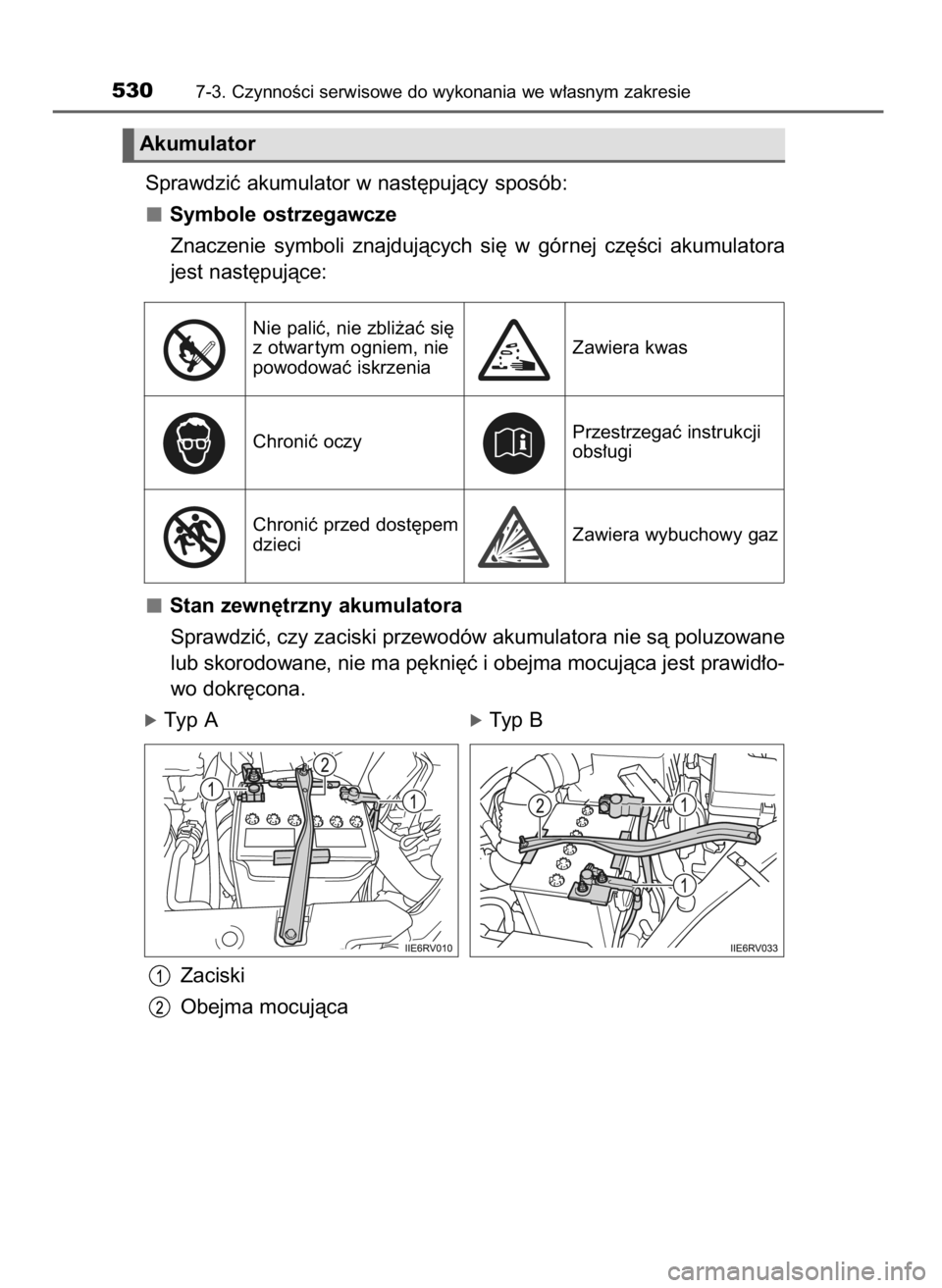

Stan zewn´trzny akumulatora
