2214-1. Mielőtt elindul
4
Vezetés

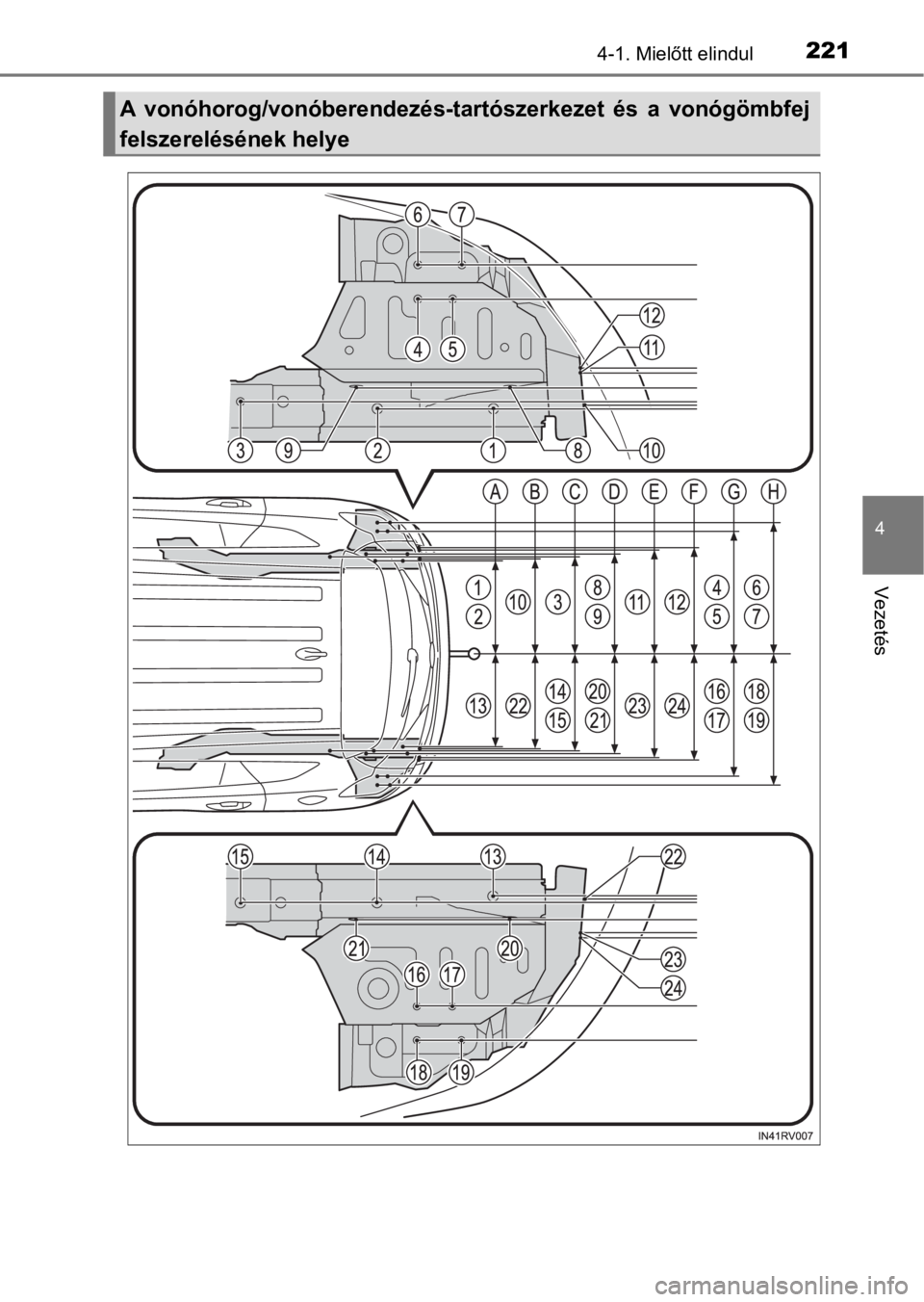

A vonóhorog/vonóberendezés-tartószerkezet és a vonógömbfej
felszerelésének helye

2224-1. Mielőtt elindul

2234-1. Mielőtt elindul
4
Vezetés

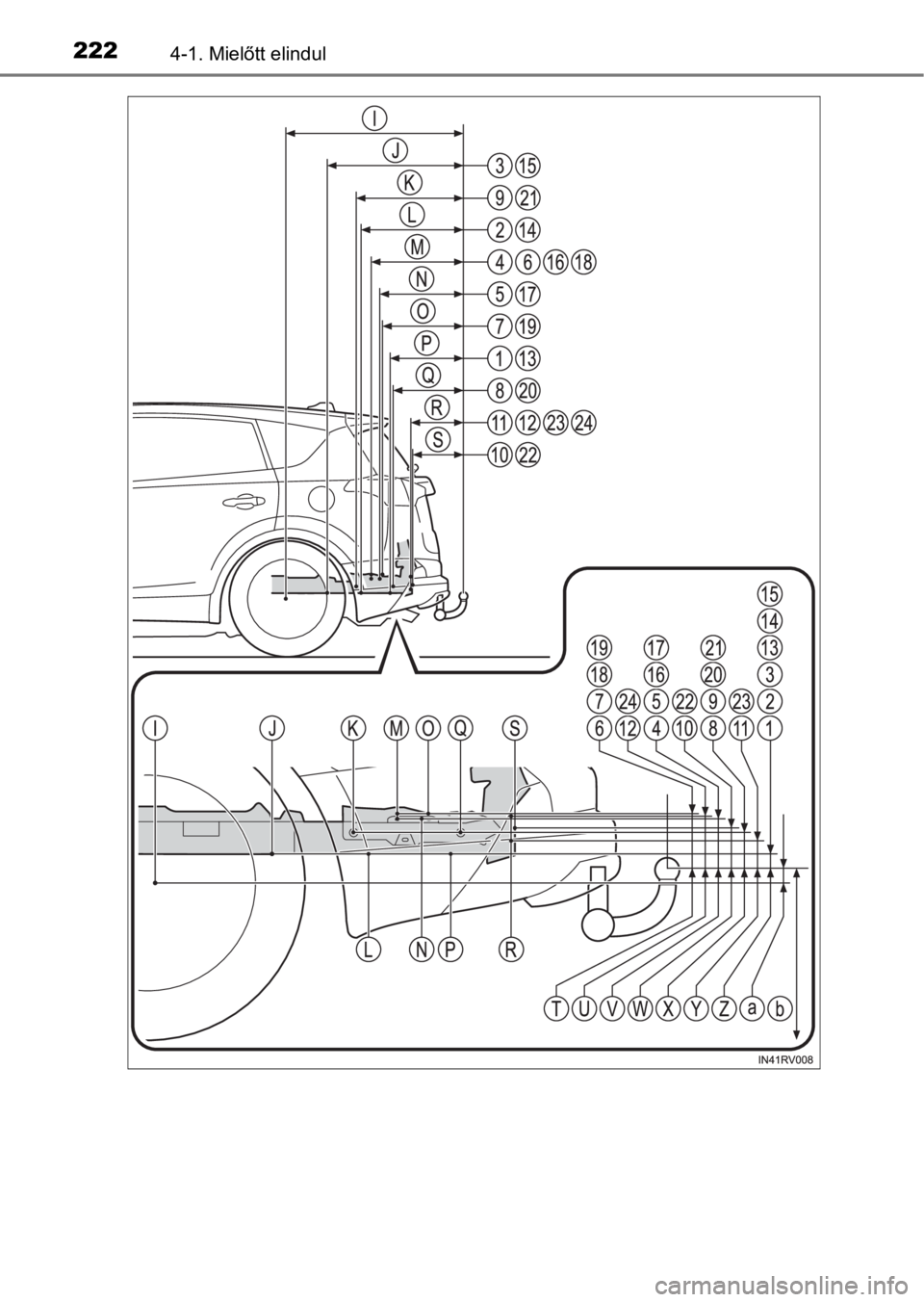

546 mm (21,5 in.)
550 mm (21,7 in.)
551 mm (21,7 in.)
583 mm (23,0 in.)
602 mm (23,7 in.)
609 mm (24,0 in.)
713 mm (28,1 in.)
765 mm (30,1 in.)
1102 mm (43,4 in.)
850 mm (33,5 in.)
675 mm (26,6 in.)
642 mm (25,3 in.)
581 mm (22,9 in.)
528 mm (20,8 in.)
514 mm (20,2 in.)466 mm (18,3 in.)
445 mm (17,5 in.)
333 mm (13,1 in.)
328 mm (12,9 in.)
107 mm (4,2 in.)
105 mm (4,1 in.)
101 mm (4,0 in.)
79 mm (3,1 in.)
74 mm (2,9 in.)
61 mm (2,4 in.)
34 mm (1,3 in.)
74 mm (2,9 in.)
409 mm (16,1 in.)
*
*
: 4 személy a gépjárműben
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
a
b

2244-1. Mielőtt elindul
nGumiabroncsokkal kapcsolatos tudnivalók
lVontatáskor a gumiabroncsok nyomását a javasolt értékhez képest 20,0
kPa-lal (0,2 kgf/cm
2 vagy bar, 3 psi) növelje meg. (557. o.)
lAz utánfutó össztömegének és az utánfutó gyártója által javasolt mértéknek
megfelelően növelje az utánfutó keréknyomását.
nBejáratási időszak
A Toyota javasolja, hogy az új hajtáslánc-részegységekkel felszerelt gépjármű-
veket az első 800 km-en (500 mérföldön) ne használja utánfutó vontatására.
nVontatás előtti biztonsági ellenőrzés
lEllenőrizze, hogy nem lépi-e túl a vonóhorog/vonószerkezet és vonóhorog-
gömbfej maximális terhelhetőségét. Ne feledje, hogy az utánfutóra jutó ter-
helés a gépjármű terhelését is növeli. Ugyancsak győződjön meg arról,
hogy a gépjárműre jutó teljes terhelés a megengedett tömeg-határértéke-
ken belül van-e. (219. o.)
l
Ellenőrizze, hogy a rakomány biztonságosan van-e elhelyezve az utánfutón.
lHa az alapfelszereltséghez tartozó tükrökkel nem lehet megfelelően látni a
gépjármű mögötti forgalmat, további tükröket kell felszerelni. E tükrök meg-
hosszabbítható karját erősítse a gépjármű két oldalára úgy, hogy jól láthas-
sa a gépjármű mögötti utat.
nKarbantartás
lA gépjármű megnövekedett terhelése miatt utánfutó vontatásakor gyakrab-
ban kell karbantartási munkálatokat végezni.
lKb. 1000 km (600 mérföld) vontatás után húzza meg újra a vonóhorog-
gömbfej és a tartószerkezet csavarjait.

2254-1. Mielőtt elindul
4
Vezetés
nHa az utánfutó kileng
Bizonyos tényezők (keresztszél, elhaladó gépjárművek, göröngyös utak stb.)
hátrányosan befolyásolják gépjárműve, utánfutója kezelhetőségét, instabili-
tást okozva.
lHa az utánfutó kileng:
• Erősen fogja meg a kormánykereket. Tartsa egyenesen a kormányt.
Ne próbálja meg az utánfutó mozgását ellenkormányzással korrigálni.
• Azonnal kezdje el felengedni a gázpedált a sebesség csökkentéséhez,
de fokozatosan tegye.
Ne gyorsítson. Ne használja a féket.
Ha nem hajt végre extrém korrigálásokat a kormánykerékkel vagy a fékkel,
akkor a gépjármű és az utánfutó helyzete stabilizálódni fog (bekapcsolt ál-
lapotban a TSC – utánfutó-kilengés-szabályozórendszer – szintén segít a
gépjármű és az utánfutó stabilizálásában).
lAz utánfutó kilengésének megszűnése után:
• Biztonságos helyen álljon meg a gépjárművel. Az utasok szálljanak ki a
gépjárműből.
• Ellenőrizze a gépkocsi és az utánfutó gumiabroncsait.
• Ellenőrizze a rakományt az utánfutóban.
Győződjön meg arról, hogy a rakomány nem mozdult-e el.
Ha lehetséges, győződjön meg a megfelelő vonóhorog-terhelésről.
• Ellenőrizze a rakományt az utánfutóban.
Győződjön meg róla, hogy a gépjármű nincs-e túlterhelve az utasok be-
szállása után sem.
Ha nem talál semmilyen problémát, a sebesség, melynél fellépett a csú-
szás, meghaladta az ajánlott vontatási sebességet.
Vezessen lassabban az ingatagság megelőzésének érdekében. Emlékez-
<005d00480051000f00030044005d0003005800570069005100490058005700790003004e004c004f00480051004a00700056004800030044000300590052005100570044005700690056004c00030056004800450048005600560070004a004a0048004f00
030044005500690051005c0052005600440051000300510118[!
FIGYELEM
nHa a hátsó lökhárító merevítésének anyaga alumínium
Ellenőrizze, hogy az acél rész nem érintkezik-e közvetlenül az adott területtel.
Acél és alumínium érintkezésénél korrózióhoz hasonló jelenség észlelhető,
ami az érintett rész meggyengülését és sérülését okozhatja. Acél tartószerke-
zet felszerelésekor hordjon fel korrózióvédő anyagot az acél résszel érintke-
zésbe lépő alkatrészekre.

2264-1. Mielőtt elindul
Gépjárművének irányíthatósága és menettulajdonságai utánfutó von-
tatása esetén megváltoznak. A baleset, súlyos sérülés vagy halál el-
kerülése érdekében vontatáskor ne feledkezzen meg a következőkről:
nAz utánfutó és a lámpák közötti csatlakozások ellenőrzése
Álljon meg a gépjárművel, és ellenőrizze az utánfutó és a lámpák
csatlakozását rövid vezetés után és indulás előtt.
nVezetés gyakorlása utánfutóval
lGyakorolja az utánfutóval való fordulást, megállást és hátrame-
netet kevésbé forgalmas helyen.
lHa utánfutóval tolat, a kormánykerék Önhöz legközelebb eső ré-
szét fogja, és az utánfutó balra fordításához forgassa az óramu-
tató járásával megegyező irányba, illetve az utánfutó jobbra for-
dításához forgassa az óramutató járásával ellentétes irányba.
Mindig csak kicsit fordítson a kormánykeréken, így előzve meg a
hibás kormányzást. A balesetek elkerülése érdekében tolatáskor
kérjen meg valakit, hogy kívülről irányítsa a műveletet.
nA követési távolság növelése
10 km/h (6 mph) sebesség esetén az Ön előtt haladó gépjármű tá-
volsága az Ön gépjárműve és az utánfutó teljes hosszával egyez-
zen meg, vagy annál nagyobb legyen. Kerülje a hirtelen fékezést,
mert az megcsúszáshoz vezethet. Ellenkező esetben elvesztheti a
gépjármű feletti uralmat. Ez fokozottan érvényes vizes, csúszós út-
felületen.
nHirtelen gyorsítás/kormányozás/kanyarodás
Vontatáskor, éles kanyarban a gépjármű és az utánfutó összeüt-
közhet. Ezért kanyar előtt lassítson le, majd a hirtelen fékezés elke-
rülése érdekében lassan és óvatosan kanyarodjon.
nKanyarodással kapcsolatos észrevételek
Az utánfutó kerekei közelebb haladnak a kanyar belső ívéhez, mint
a gépjármű kerekei. Ezt figyelembe véve a szokásosnál nagyobb
ívben kanyarodjon.
Útmutatás

2274-1. Mielőtt elindul
4
Vezetés
nStabilitással kapcsolatos észrevételek
A gépjármű irányíthatóságát befolyásolhatja az egyenetlen útfelület
vagy az erős oldalszél. A gépjárművet az elhaladó buszok és na-
gyobb teherautók is megdobhatják. Ilyen gépjárművek mellett ha-
ladva mindig nézzen hátra. Ha efféle mozgást észlel, lassú féke-
zéssel azonnal lassítson. Fékezéskor mindig állítsa egyenesbe a
kormányt.
nElőzés
Mindig vegye figyelembe a gépjármű és az utánfutó teljes hosszát,
és sávváltás előtt győződjön meg arról, hogy megfelelő-e a követé-
si távolság.
nA sebességváltóval kapcsolatos tudnivalók
A motorfék és a töltőrendszer hatékonyságának fenntartása érde-
kében motorfékezéskor ne használja a D sebességet. (237. o.)
nHa túlmelegszik a motor
A motor túlmelegedhet, ha rakománnyal teli utánfutóval hosszú,
meredek lejtőn 30 C (85 F) feletti hőmérsékleten halad. Ha a mo-
torhűtőfolyadék-hőmérsékletkijelző a motor túlmelegedését jelzi,
azonnal kapcsolja ki a légkondicionáló berendezést, hagyja el az
utat, és biztonságos helyen álljon meg a gépjárművel. (540. o.)
nParkoláskor
Mindig ékelje ki mind a gépjármű, mind az utánfutó kerekeit. Mű-
ködtesse erősen a rögzítőféket, és kapcsolja a sebességváltó kart
P helyzetbe.

2284-1. Mielőtt elindul
VIGYÁZAT!
<002e007c0059004800560056004800030044005d00030048004500450048005100030044000300490048004d0048005d0048005700450048005100030056005d0048005500480053004f01180003005800570044005600740057006900560052004e004400
5700110003[
Ellenkező esetben halálos vagy súlyos sérüléssel járó balesetet okozhat.
nUtánfutó vontatására vonatkozó biztonsági figyelmeztetések
Vontatás előtt győződjön meg arról, hogy egyik tömeghatárértéket sem lép-
te túl. (219. o.)
nA baleset vagy a sérülés elkerülése érdekében
l
Helytakarékos pótkerék esetén:
Ne vontasson utánfutót, ha gépjárművére szükségpótkerék van felszerelve.
lSzükséghelyzeti defektjavító készlettel felszerelt gépjárművek:
Ne vontassa a gépjárművet, ha valamelyik felszerelt kereket a defektjavító
készülékkel javította meg.
lVontatáskor ne használja a követési távolság szabályzást vagy a dinami-
kus radarvezérlésű tempomatot (felszereltségtől függően).
nGépjármű sebessége vontatáskor
Vegye figyelembe az utánfutó vontatásához megengedett legnagyobb se-
bességet.
nHosszú lejtőn lefelé haladás előtt
Csökkentse a sebességet, és kapcsoljon vissza. Ne kapcsoljon azonban
vissza hirtelen, ha meredek vagy hosszú lejtőn lefelé halad.
nFékpedál használata
Ne nyomja le gyakran vagy hosszan a fékpedált.
Ilyen esetben túlmelegedhetnek a fékek, és csökkenhet a fékhatás.
FIGYELEM
nNe csatlakoztassa az utánfutó világítását közvetlenül a gépjárműhöz
A közvetlen csatlakoztatás a gépjármű elektromos rendszeréhez ez utóbbi
károsodását okozhatja, és hibás működéséhez vezethet.

229
4
4-2. Vezetés
Vezetés

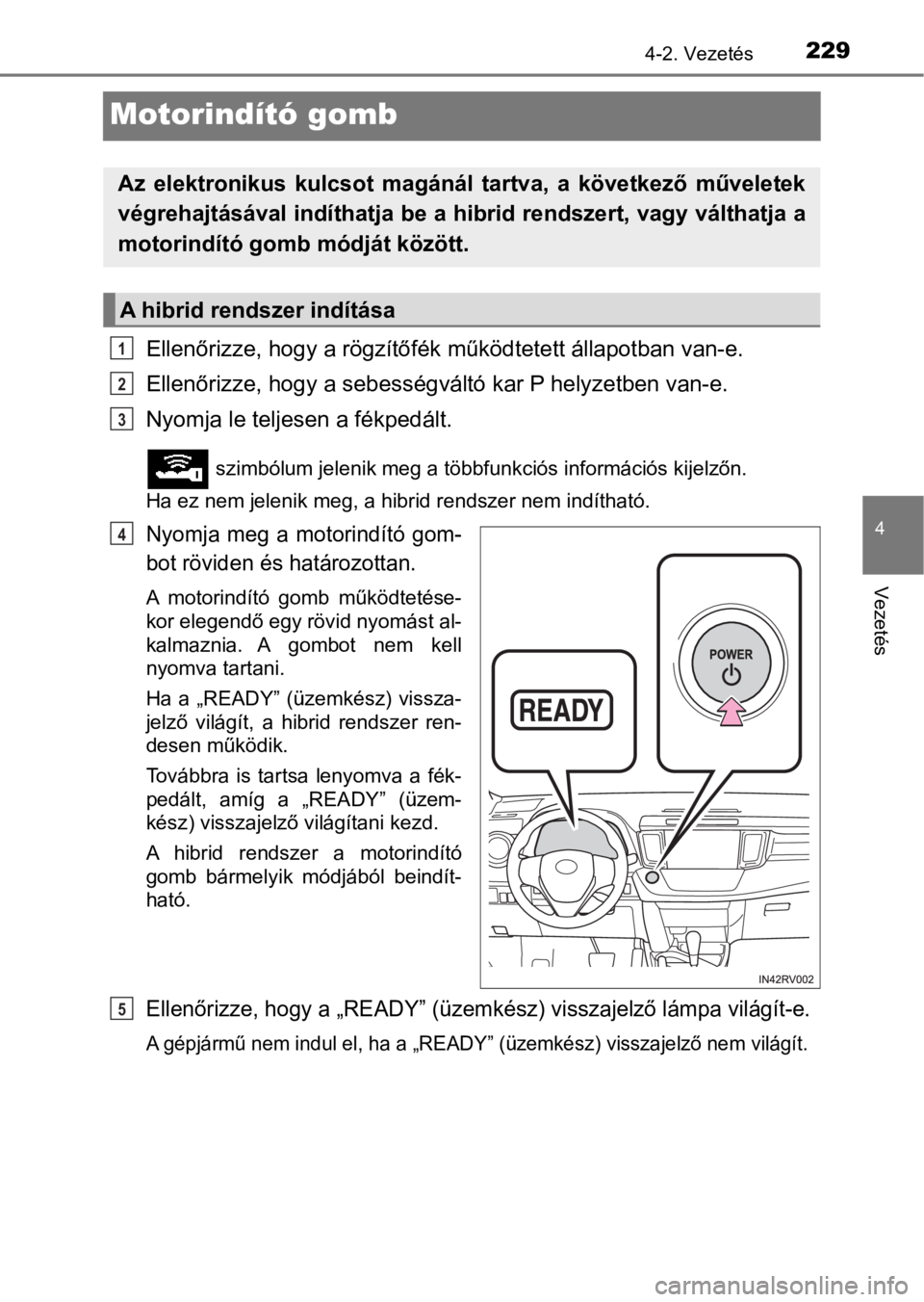

Motorindító gomb
Ellenőrizze, hogy a rögzítőfék működtetett állapotban van-e.
Ellenőrizze, hogy a sebességváltó kar P helyzetben van-e.
Nyomja le teljesen a fékpedált.
szimbólum jelenik meg a többfunkciós információs kijelzőn.
Ha ez nem jelenik meg, a hibrid rendszer nem indítható.
Nyomja meg a motorindító gom-
bot röviden és határozottan.
A motorindító gomb működtetése-
kor elegendő egy rövid nyomást al-
kalmaznia. A gombot nem kell
nyomva tartani.
Ha a „READY” (üzemkész) vissza-
jelző világít, a hibrid rendszer ren-
desen működik.
Továbbra is tartsa lenyomva a fék-
pedált, amíg a „READY” (üzem-
kész) visszajelző világítani kezd.
A hibrid rendszer a motorindító
gomb bármelyik módjából beindít-
ható.
Ellenőrizze, hogy a „READY” (üzemkész) visszajelző lámpa világít-e.
A gépjármű nem indul el, ha a „READY” (üzemkész) visszajelző nem világít.
Az elektronikus kulcsot magánál tartva, a következő műveletek
végrehajtásával indíthatja be a hibrid rendszert, vagy válthatja a
motorindító gomb módját között.
A hibrid rendszer indítása
1
2
3
4
5

2304-2. Vezetés
Teljesen álljon meg a gépjárművel.
Működtesse a rögzítőféket (244. o.), és kapcsolja a sebességvál-
tó kart P helyzetbe.
Nyomja meg a motorindító kapcsolót.
Engedje fel a fékpedált, és győződjön meg arról, hogy a műszer-
csoporton lévő kijelzők kikapcsolt állapotban vannak-e.
A módok között a motorindító gomb megnyomásával válthat, kienge-
dett fékpedálnál. (A gomb minden egyes megnyomásával módot vált.)
Kikapcsolás
*
A vészvillogó használható.
A többfunkciós információs kijelző
nem jelenik meg.
ACCESSORY (kiegészítő be-
rendezések) mód
Bizonyos elektromos eszközök,
mint például az audiorendszer,
használhatóvá válnak.
A „POWER ON” (bekapcsolva) fel-
irat jelenik meg a többfunkciós in-
formációs kijelzőn.
ON mód
Minden elektromos eszköz hasz-
nálható.
A „POWER ON” (bekapcsolva) fel-
irat jelenik meg a többfunkciós in-
formációs kijelzőn.
*: Ha a sebességváltó kar P-től eltérő
helyzetben van, a hibrid rendszer
kikapcsolásakor a motorindító
gomb nem kapcsol ki, hanem
ACCESSORY módba vált.
A hibrid rendszer leállítása
A motorindító gomb módok váltása
1
2
3
4
1
2
3
