TOYOTA RAV4 2016 Manual de utilização (in Portuguese)

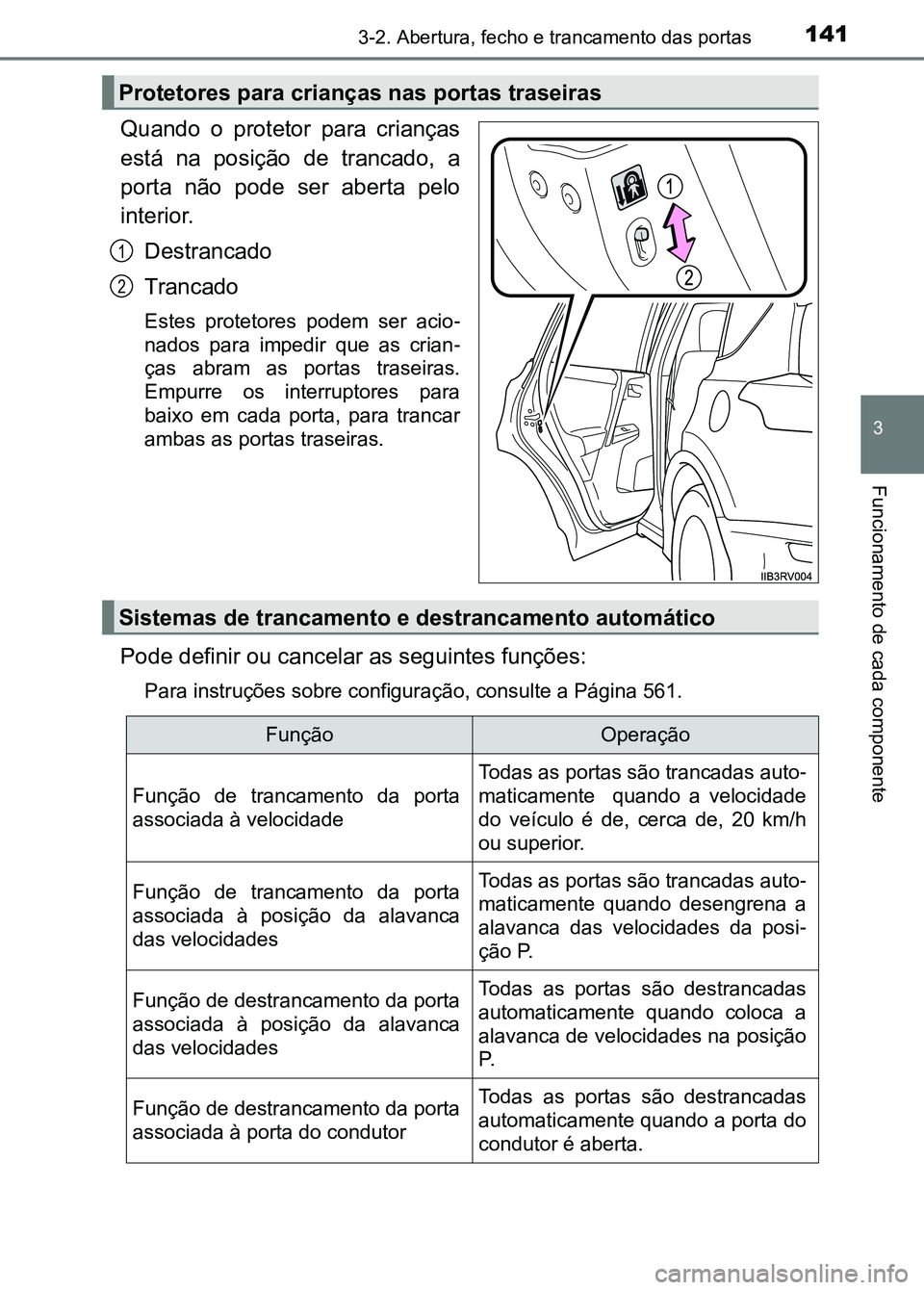

1413-2. Abertura, fecho e trancamento das portas
3
Funcionamento de cada componente
Quando o protetor para crianças
está na posição de trancado, a
porta não pode ser aberta pelo
interior.Destrancado
Trancado
Estes protetores podem ser acio -
nados para impedir que as crian -
ças abram as portas traseiras.
Empurre os interruptores para
baixo em cada porta, para trancar
ambas as portas traseiras.
Pode definir ou cancelar as seguintes funções:
Para instruções sobre configur ação, consulte a Página 561.
Protetores para crianças nas portas traseiras
1
2
Sistemas de trancamento e destrancamento automático
FunçãoOperação
Função de trancamento da porta
associada à velocidade
Todas as portas são trancadas auto -
maticamente quando a velocidade
do veículo é de, cerca de, 20 km/h
ou superior.
Função de trancamento da porta
associada à posição da alavanca
das velocidadesTodas as portas são trancadas auto -
maticamente quando desengrena a
alavanca das velocidades da posi -
ção P.
Função de destrancamento da porta
associada à posição da alavanca
das velocidadesTodas as portas são destrancadas
automaticamente quando coloca a
alavanca de velocidades na posição
P.
Função de destrancamento da porta
associada à porta do condutorTodas as portas são destrancadas
automaticamente quando a porta do
condutor é aberta.
sec_03-02.fm Page 141 Thurs day, October 6, 2016 11:52 AM

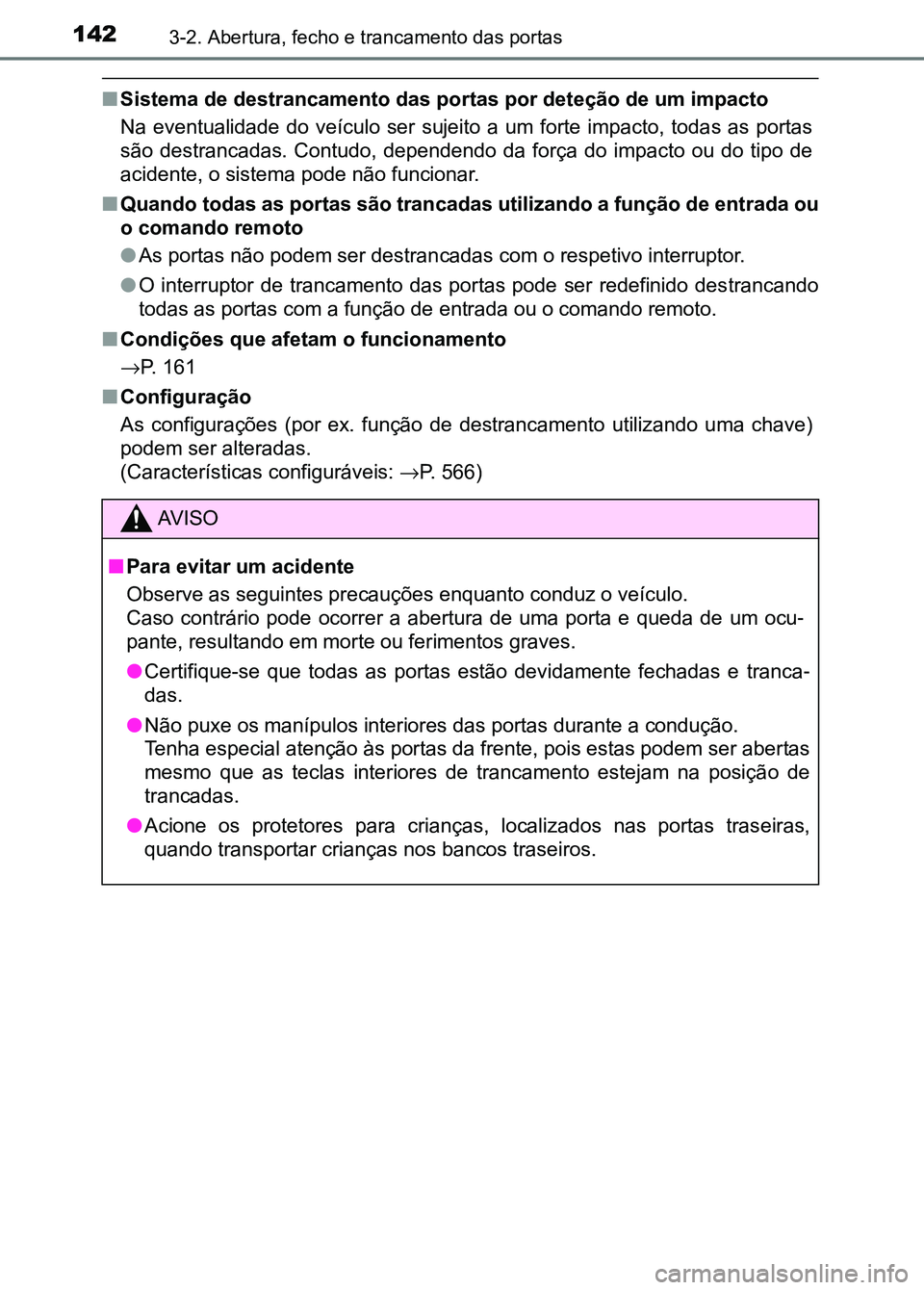

1423-2. Abertura, fecho e trancamento das portas
■Sistema de destrancamento das po rtas por deteção de um impacto
Na eventualidade do veículo ser sujeito a um forte impacto, tod as as portas
são destrancadas. Contudo, dep endendo da força do impacto ou do tipo de
acidente, o sistema pode não funcionar.
■ Quando todas as portas são trancadas utilizando a função de ent rada ou
o comando remoto
● As portas não podem ser destran cadas com o respetivo interruptor.
● O interruptor de trancamento das portas pode ser redefinido des trancando
todas as portas com a função de entrada ou o comando remoto.
■ Condições que afetam o funcionamento
→ P. 161
■ Configuração
As configurações (por ex. função de destrancamento utilizando u ma chave)
podem ser alteradas.
(Características configuráveis: →P. 566)
AV I S O
■ Para evitar um acidente
Observe as seguintes precauções enquanto conduz o veículo.
Caso contrário pode ocorrer a abertura de uma porta e queda de um ocu-
pante, resultando em morte ou ferimentos graves.
● Certifique-se que todas as portas estão devidamente fechadas e tranca-
das.
● Não puxe os manípulos interiores das portas durante a condução.
Tenha especial atenção às portas da frente, pois estas podem se r abertas
mesmo que as teclas interiores de trancamento estejam na posiçã o de
trancadas.
● Acione os protetores para crianç as, localizados nas portas traseiras,
quando transportar crianças nos bancos traseiros.
sec_03-02.fm Page 142 Thurs day, October 6, 2016 11:52 AM

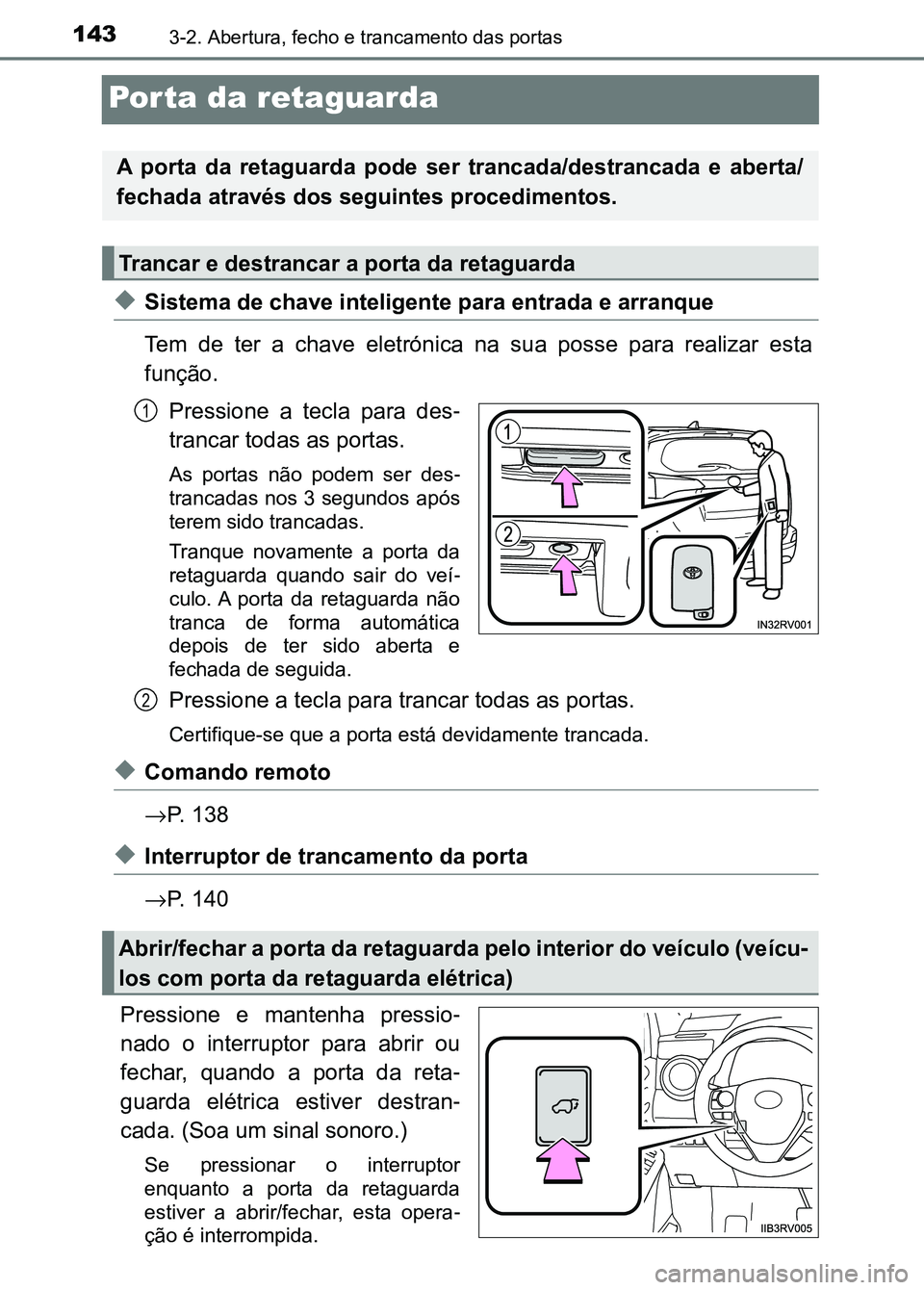

1433-2. Abertura, fecho e trancamento das portas
Porta da retaguarda
◆Sistema de chave inteligente para entrada e arranque
Tem de ter a chave eletrónica na sua posse para realizar esta
função.
Pressione a tecla para des -
trancar todas as portas.
As portas não podem ser des -
trancadas nos 3 segundos após
terem sido trancadas.
Tranque novamente a porta da
retaguarda quando sair do veí -
culo. A porta da retaguarda não
tranca de forma automática
depois de ter sido aberta e
fechada de seguida.
Pressione a tecla para trancar todas as portas.
Certifique-se que a porta está devidamente trancada.
◆Comando remoto
→ P. 138
◆Interruptor de trancamento da porta
→P. 140
Pressione e mantenha pressio -
nado o interruptor para abrir ou
fechar, quando a porta da reta -
guarda elétrica estiver destran -
cada. (Soa um sinal sonoro.)
Se pressionar o interruptor
enquanto a porta da retaguarda
estiver a abrir/fechar, esta opera -
ção é interrompida.
A porta da retaguarda pode ser trancada/destrancada e aberta/
fechada através dos seguintes procedimentos.
Trancar e destrancar a porta da retaguarda
1
Abrir/fechar a porta da retaguarda pelo interior do veículo (ve ícu-
los com porta da retaguarda elétrica)
2
sec_03-02.fm Page 143 Thurs day, October 6, 2016 11:52 AM

1443-2. Abertura, fecho e trancamento das portas
◆Dispositivo de abertura da porta da retaguarda
XVeículos sem porta da reta -
guarda elétrica
Levante a porta da retaguarda
enquanto pressiona o interrup -
tor do dispositivo de abertura
da porta da retaguarda.
XVeículos com porta da reta -
guarda elétrica
Quando a porta da retaguarda está destrancada: Pressione o inte r-
ruptor de abertura da porta da retaguarda.
Quando a porta da retaguarda está trancada: Tendo a chave
eletrónica na sua posse, pressione o interruptor de abertura da
porta da retaguarda duas vezes.
Se pressionar o interruptor enquanto a porta da retaguarda esti ver a
abrir/fechar, esta operação é interrompida.
◆Comando remoto (veículos com porta da retaguarda elétrica)
Pressione o interruptor e man -
tenha-o pressionado para abrir/
fechar a porta da retaguarda
elétrica.
Se pressionar a tecla enquanto
a porta da retaguarda estiver a
abrir/fechar, esta operação é
interrompida.
Abrir a porta da retaguarda pelo exterior
sec_03-02.fm Page 144 Thurs day, October 6, 2016 11:52 AM

1453-2. Abertura, fecho e trancamento das portas
3
Funcionamento de cada componente
◆Sensor ativado pelo movimento do pé (veículos com porta da
retaguarda elétrica ativada pelo movimento do pé)
A porta da retaguarda elétrica com ativação pelo movimento do pé
permite a abertura e fecho automático da porta da retaguarda,
colocando o seu pé perto da parte inferior do centro do para-ch o-
ques traseiro e afastando-o do para-choques traseiro. Quando
operar a porta da retaguarda elétrica com ativação pelo movimen to
do pé, certifique-se que o funcionamento do sensor ativado pelo
movimento do pé está ativado ( →P. 564) e que tem na sua posse
uma chave eletrónica.
Na posse de uma chave eletrónica, colocando o seu pé num raio
de 100 mm da parte inferior do centro do para-choques traseiro
e afastando-o do para-choques traseiro, o sensor ativado pelo
movimento do pé deteta o movimento.
Quando todas as portas estão tranc adas: Quando o movimento é dete-
tado pelo sensor ativado pelo movimento do pé, todas as portas serão
destrancadas.
Certifique-se que a porta da retaguarda elétrica começa a fun -
cionar.
Para parar a porta da retaguarda elétrica a meio ou para a volt ar a ope-
rar, utilize o sensor ativado pelo movimento do pé, o comando r emoto
( → P. 144) ou o interruptor de aber tura da porta da retaguarda elétrica
( → P. 146).
1
2
sec_03-02.fm Page 145 Thurs day, October 6, 2016 11:52 AM

1463-2. Abertura, fecho e trancamento das portas
Se pressionar o interruptor a porta
da retaguarda fecha automatica -
mente. (Soa um sinal sonoro.)
Se pressionar o interruptor en-
quanto a porta da retaguarda está
a abrir/fechar, esta operação é
interrompida. Se voltar a pressio -
nar o interruptor, a operação é
retomada.
Baixe a porta da retaguarda utilizando
o manípulo e certifique-se que puxa a
porta da retaguarda para baixo pelo
exterior, para a fechar.
XVeículos sem porta da reta -
guarda elétrica
Certifique-se que pressiona a
porta da retaguarda a partir do
exterior para a fechar.
XVeículos com porta da retaguarda elétrica
A pega de auxílio ao fecho da porta da retaguarda é ativada e a porta
da retaguarda fecha por completo de forma automática.
O sistema da porta da retaguarda elétrica pode ser desativado, ope-
rando o mostrador de informações múltiplas.
Pressione ou nos interruptores de controlo dos medidores
e selecione no mostrador de informações múltiplas.
Pressione ou nos interruptores de controlo dos medidores
e selecione , e, de seguida, pressione .
Selecione "System Settings" e, de seguida, pressione .
Press . ("All Off" A indicação é apresentada no mostrador de
informações múltiplas.)
De cada vez que pressionar , o sistema é ativado/desativado.
Interruptor da porta da retaguarda elétrica (veículos com porta
da retaguarda elétrica)
Quando fechar a porta da retaguarda
Cancelar o sistema da porta da retaguarda elétrica (veículos co m
porta da retaguarda elétrica)
1
2
3
4
sec_03-02.fm Page 146 Thurs day, October 6, 2016 11:52 AM

1473-2. Abertura, fecho e trancamento das portas
3
Funcionamento de cada componente
O sistema da porta da retaguarda elétrica com ativação pelo movi-
mento do pé pode ser desativado, operando o mostrador de infor -
mações múltiplas.
Pressione ou nos interruptores de controlo dos medidores
e selecione no mostrador de informações múltiplas.
Pressione ou nos interruptores de controlo dos medidores
e selecione e, de seguida, pressione .
Selecione "Touchless sensor" e, de seguida, pressione .
A mensagem "Push“Push to Change Power Back Door foot
activation mode” é exibida no mostrador de informações múltipla s.
De cada vez que pressionar , o sistema é ativado/desativado.
A posição de abertura da porta da retaguarda elétrica pode ser
ajustada.
■Utilizando o mostrador de informações múltiplas
Pressione ou nos interruptores de controlo dos medi -
dores e selecione no mostrador de informações múltiplas.
Pressione ou nos interruptores de controlo dos medi -
dores e selecione e, de seguida, prima .
Selecione "Opening Adjustment" e, de seguida, pressione .
Selecione a posição pretendida e, de seguida, pressione .
( → P. 564)
■Utilizando o interruptor da porta da retaguarda elétrica
Abra a porta da retaguarda e ajuste-a para a posição pretendida .
Pressione e mantenha premido o interruptor da porta da
retaguarda elétrica até que o sinal sonoro soe 4 vezes.
Cancelar o sistema da porta da retaguarda elétrica com ativação
pelo movimento do pé (veículos com porta da retaguarda
elétrica ativada pelo movimento do pé)
Ajustar a posição de abertura da porta da retaguarda (veículos
com porta da retaguarda elétrica)
1
2
3
4
1
2
3
4
1
2
sec_03-02.fm Page 147 Thurs day, October 6, 2016 11:52 AM

1483-2. Abertura, fecho e trancamento das portas
■Luz do compartimento da bagagem
A luz do compartimento da bagagem acende quando abre a porta da
retaguarda, tendo o interruptor d a luz do compartimento da bagagem ligado.
■ Se a porta da retaguarda ficar inoperacional
A porta da retaguarda pode ser destrancada pelo interior.
XVeículos sem porta da retaguarda elétrica Ligada (On)
Desligada (Off)
Remova a tampa do acesso ao interior
da porta da retaguarda.
Utilize um pano para evitar riscos.
Depois de desapertar o parafuso, mova
a tampa.
Empurre a alavanca na direção do
motor da porta da retaguarda.
1
2
1
2
3
sec_03-02.fm Page 148 Thursday, October 6, 2016 11:52 AM

1493-2. Abertura, fecho e trancamento das portas
3
Funcionamento de cada componente
XVeículos com porta da retaguarda elétrica
■ Funcionamento da porta da retaguarda
●As luzes de perigo piscam para indicar que as portas foram tran cadas/des-
trancadas. (Trancar: Uma vez; Destrancar: duas vezes)
● Porta da retaguarda elétrica (se equipado): Ouve-se um sinal so noro e as
luzes de perigo piscam duas vezes para indicar que a porta da r etaguarda
está a abrir/fechar.
● Porta da retaguarda elétrica (se equipado): A porta da retaguar da pode ser
aberta, mesmo que esteja trancada. A porta da retaguarda e as p ortas late-
rais serão destrancadas quando a porta da retaguarda elétrica for aberta.
Tranque novamente todas as portas quando sair do veículo. As po rtas
todas não trancarão automaticamente depois da porta da retaguar da ter
sido aberta e fechada.
■ Sensor ativado pelo movimento do pé (veículos com porta da reta guarda
elétrica ativada pelo movimento do pé)
A porta da retaguarda elétrica abre/fecha automaticamente quand o o sensor
de ativação pelo movimento do pé é ativado ( →P.564) e as seguintes condi -
ções se encontram reunidas:
● A porta da retaguarda elétrica est á completamente fechada/aberta
● A chave eletrónica está no alcance operacional ( →P.159)
● Um pé foi colocado perto da parte inferior do centro do para-ch oques tra-
seiro e afastado do para-choques traseiro.
● A porta da retaguarda elétrica p ode ser também operada colocand o uma
mão, cotovelo, joelho, etc. perto da parte inferior do centro d o para-choques
traseiro e afastando-o do para-choques traseiro. Certifique-se que coloca
essa parte do corpo suficientemente próximo do centro do para-c hoques
traseiro.
■ Dispositivo de segurança
Se a porta não for aberta decorridos 30 segundos após o veículo ser destran-
cado, o dispositivo de seguranç a tranca de novo o veículo autom aticamente.
Depois de desapertar o parafuso, mova
a tampa.
Empurre a alavanca na direção do
motor da porta da retaguarda.
2
3
sec_03-02.fm Page 149 Thurs
day, October 6, 2016 11:52 AM

1503-2. Abertura, fecho e trancamento das portas
■Função de proteção antientalament o (veículos com porta da retaguarda elétrica)
Se algo obstruir a porta da retaguarda elétrica enquanto esta e stá a abrir/
fechar, a porta da retaguarda imediatamente funcionará no senti do oposto ao
que estava ou para.
■ Quando voltar a conectar a bateria de 12 Volts (veículos com po rta da
retaguarda elétrica)
Para que a porta da retaguarda elétrica funcione corretamente, feche-a
manualmente.
■ Mola da porta da retaguarda (veí culos com porta da retaguarda e létrica)
No caso da porta da retaguarda fi car ligeiramente aberta, a mola da porta da
retaguarda elétrica coloca-a automaticamente na sua posição de completa-
mente fechada.
■ Função de proteção antiqueda (veículos com porta da retaguarda elétrica)
Enquanto a porta da retaguarda elétrica está a abrir automatica mente, se
aplicar força excessiva na porta durante o processo de abertura , esta para,
para prevenir que a porta da retaguarda elétrica não feche subi tamente.
■ Auxílio ao fecho da porta da retaguarda (veículos com porta da reta-
guarda elétrica)
Se a porta da retaguarda for baixada manualmente quando esta é parada
numa posição de abertura, a porta da retaguarda fechará complet amente.
■ Cancelamento da posição de abertura ajustada da porta da retagu arda
(veículos com porta da retaguarda elétrica)
Prima e mantenha pressionado o interruptor que se encontra na p orta da
retaguarda elétrica até que o sinal sonoro soe 4 vezes, pause m omentanea-
mente, e de seguida soe 2 vezes. A posição de abertura é reinicializada para
a posição de abertura total da porta.
■ Situações nas quais o sensor ativado pelo movimento do pé pode fun-
cionar de forma não intencional (veículos com porta da retaguar da elé-
trica ativada pelo movimento do pé))
Nas seguintes situações o sensor ativado pelo movimento do pé p ode funcio-
nar de forma não intencional.
Para impedir o funcionamento não intencional, mantenha a chave eletrónica
fora do alcance operacional ou desative o funcionamento do sens or ativado
pelo movimento do pé. ( →P. 564)
● Quando é aplicada água sobre o para-choques traseiro tal como c huva ou
água de uma lavagem automática
● Quando retira sujidade da parte i nferior do centro do para-choques traseiro
● Quando um objeto de metal é trazido para perto da parte inferio r do centro
do para-choques traseiro
● Quando instala uma cobertura sobre o veículo ou a remove
● Quando animais de estimação ou objetos em movimento entram subi ta-
mente na área sob o para-choques
● Quando tenta remover um objeto que se encontra sob a parte cent ral do
para-choques traseiro
● Quando tenta remover neve, etc. que se encontra sob a parte cen tral do
para-choques traseiro
sec_03-02.fm Page 150 Thurs day, October 6, 2016 11:52 AM
